702模拟乘法器(一般了解)

模拟乘法器原理乘法器是一种电路设计，用于将两个输入数相乘，并输出它们的乘积。

乘法器常用于数字信号处理、计算机和通信系统中。

乘法器的原理基于布尔代数和逻辑门。

它通常由多个逻辑门和触发器组成，以实现乘法运算。

乘法器的设计要考虑精度和运算速度。

一种常见的乘法器设计是Booth乘法器，它使用偏置编码技术来减少部分乘积的计算。

另一种常见的设计是Wallace树乘法器，它通过级联多个片段乘法器来提高速度。

乘法器的操作原理是分别将两个输入数的每个位进行乘法运算，并将结果相加。

具体步骤如下：1. 将两个输入数分别展开为二进制形式，对应位分别相乘。

最低位乘积直接输入到第一级部分乘积的输入。

2. 对每一位乘积进行部分乘积运算。

部分乘积运算是将当前位乘积和之前的部分乘积相加，并将结果输出到下一级。

3. 重复步骤2，直到所有位的乘积都被计算出来。

4. 对所有部分乘积进行累加，得到最终的乘积结果。

乘法器还需要考虑进位和溢出的问题。

在每一位相乘时，会产生进位位和当前位的乘积。

如果乘积超过了位数的范围，就会产生溢出。

乘法器的性能可以通过速度和面积这两个指标来评估。

速度是指乘法器完成一次乘法运算所需的时间，面积是指乘法器所占据的芯片空间大小。

总结来说，乘法器是一种常见的电路设计，用于将两个输入数相乘。

乘法器的原理基于布尔代数和逻辑门，它的设计考虑了精度和运算速度。

乘法器的操作原理是对输入数的每一位进行乘法运算，并将结果累加得到最终的乘积。

乘法器还需要考虑进位和溢出的问题。

乘法器的性能可以通过速度和面积来评估。

模拟乘法器及其应用摘要集成模拟乘法器是继集成运算放大器后最通用的模拟集成电路之一，是一种多用途的线性集成电路。

可用作宽带、抑制载波双边平衡调制器，不需要耦合变压器或调谐电路，还可以作为高性能的SSB乘法检波器，AM调制/解调器、FM解调器、混频器、倍频器、鉴相器等，它与放大器相结合还可以完成许多的数学运算，如乘法、除法、乘方、开方等。

The integrated analog multiplier is the second one of the analog integrated circuitoperational amplifier after the general linear integrated circuits, is a multi use. Can be usedas broadband, suppressed carrier double balanced modulator, does not require a coupling transformer or tuning circuit, also can be used as SSB multiplication detector of high performance, AM modulator / demodulator, FM demodulator, mixer, multiplier, the phasedetector, and it can also complete theamplifier combining mathematical operation many, such as multiplication division,involution, evolution, etc..一、实验目的1．了解模拟乘法器的工作原理2．掌握利用乘法器实现AM调制、DSB调制、同步检波、倍频等几种频率变换电路的原理3．学会综合地、系统地应用已学到模、数字电与高频电子线路技术的知识，通过MATLAB掌握对AM调制、DSB调制、同步检波、倍频电路的制作与仿真技术，提高独立设计高频单元电路和解决问题的能力。

模拟乘法器幅度调制实验姓名：学号：模拟乘法器幅度调制实验模拟乘法器是利用三极管的非线性特性，经过电路的巧妙设计，在输出中仅保留两路输入信号的乘积项，从而获得良好的乘积特性的集成器件。

模拟乘法器其可用于各种频率变化，如平衡调制、混频、同步检波、鉴波、检波、自动增益控制等电路。

本实验利用模拟乘法器MC1496实现幅度调制电路。

一、实验目的1、了解模拟乘法器的工作原理；2、学会利用模拟乘法器搭建振幅调制电路，掌握其工作原理及特点。

3、了解调制系数Ma的测量方法，了解Ma<1、Ma=1、Ma>1时调幅波的波形特点。

二、复习要求1、复习幅度调制器的有关知识；2、分析实验电路中用MC1496乘法器调制的工作原理，并分析计算各引脚的直流电压；3、了解调制系数M的意义及测量方法；4、分析全载波调幅信号的特点；5、了解实验电路各元件的作用。

三、实验电路原理实验电路如下图所示。

该电路可用来实现幅度调制，混频。

倍频，同步检波等功能。

图中R8和R9为负载电阻，R10为偏置电阻，R7为负载反馈电阻。

R1、R2和Rp组成平衡调节电路，调节Rp可以调节1、4两管脚的电位差。

当电位器为0时，电路满足平衡调幅。

当电位差不为零时，输入包含调制信号和直流分量两部分，则可实现普通调幅。

四、实验步骤1、按照电路图焊接电路。

2、实现普通单音调幅：a、在Ux上加入振幅Vx=50mV、频率f=500KHz的正弦信号，在Uy上加入振幅Vy=200mV、频率f=10KHz的正弦信号，调节电位器Rp，使电路工作在不平衡状态，用示波器观察输出波形。

b、保持Ux不变，改变Uy的幅值，当Uy的幅度为50mV、100mV、150mV、200mV、250mV时，用示波器观察输出信号的变化，并作出Ma—Uy曲线。

c、保持Ux不变，fx由小变大，观察输出波形的变化。

3、实现平衡调幅a、将Uy接地，在Ux上加入振幅Vx=50mV、频率fx=500KHz的正弦信号，调节电位器Rp使输出Uo=0.b、在Ux上加入振幅Vx=50mV、频率fx=500KHz的正弦信号，在Uy上加入振幅Vy=200mV、频率f=10KHz的正弦信号，微调调节电位器Rp，得到抑制波的双边带信号。

模拟乘法器电路原理
乘法器电路是一种用于计算两个输入数的乘积的电子电路。

它由多个逻辑门和电子元件组成，能够将输入信号相乘得到输出信号。

在一个乘法器电路中，通常会有两个输入端和一个输出端。

输入端通常被标记为A和B，分别表示待乘数和乘数。

输出端通常被标记为P，表示乘积。

乘法器电路的工作原理是根据乘法的性质，将每一位的乘积相加得到最后的结果。

具体的实现方式可以有多种，下面介绍一种常见的实现方式。

乘法器电路通常被分为多个级别，每个级别负责计算某一位的乘积。

第一个级别接收A和B的最低位，通过逻辑门或触发器计算出对应的乘积，并将其存储为P的最低位。

然后，每个级别的输出和前一级别输出的进位信号经过逻辑门或触发器进行运算，得到当前级别的乘积和进位信号。

这个过程会一直进行，直到计算完所有位的乘积。

最后，所有级别的乘积和进位信号会被加和，得到最终的输出结果P，即A和B的乘积。

乘法器电路的实现可以使用多种逻辑门和元件，如AND门、OR门、XOR门、D触发器等。

具体的电路设计取决于要求的精度和速度。

需要注意的是，乘法器电路的设计和实现是一项复杂的任务，需要考虑多种因素，如延迟、功耗和精度等。

因此，在实际应用中，通常会使用专门的乘法器芯片，而不是自己设计和制造乘法器电路。

模拟乘法器及其应用学院：信息工程专业班级：电信1206姓名：李嘉辛学号： 0121209310603摘要模拟乘法器是一种普遍应用的非线性模拟集成电路。

模拟乘法器能实现两个互不相关的模拟信号间的相乘功能。

它不仅应用于模拟运算方面，而且广泛地应用于无线电广播、电视、通信、测量仪表、医疗仪器以及控制系统，进行模拟信号的变换及处理。

在高频电子线路中，振幅调制、同步检波、混频、倍频、鉴频、鉴相等调制与解调的过程，均可视为两个信号相乘或包含相乘的过程。

采用集成模拟乘法器实现上述功能比采用分立器件如二极管和三极管要简单的多，而且性能优越。

Analog multiplier is a kind of widely used nonlinear analog integrated circuits.Analog multiplier can be achieved between two unrelated analog multiplication function.It is not only applied in the simulation operation aspect, and widely used in radio, television, communications, measuring instruments, medical equipment and control system, the analog signal conversion and processing.In the high frequency electronic circuit, amplitude modulation, synchronous detection, mixing, frequency doubling, frequency, modulation and demodulation process, the same as can be seen as two signal multiplication or contain multiplication process.The function is realized by using integrated analog multiplier than using discrete components such as diodes and transistors are much more simple, and superior performance.一、实验目的1．了解模拟乘法器的工作原理2．掌握利用乘法器实现AM调制、DSB调制、同步检波、倍频等几种频率变换电路的原理3．学会综合地、系统地应用已学到模、数字电与高频电子线路技术的知识，通过MATLAB掌握对AM调制、DSB调制、同步检波、倍频电路的制作与仿真技术，提高独立设计高频单元电路和解决问题的能力。

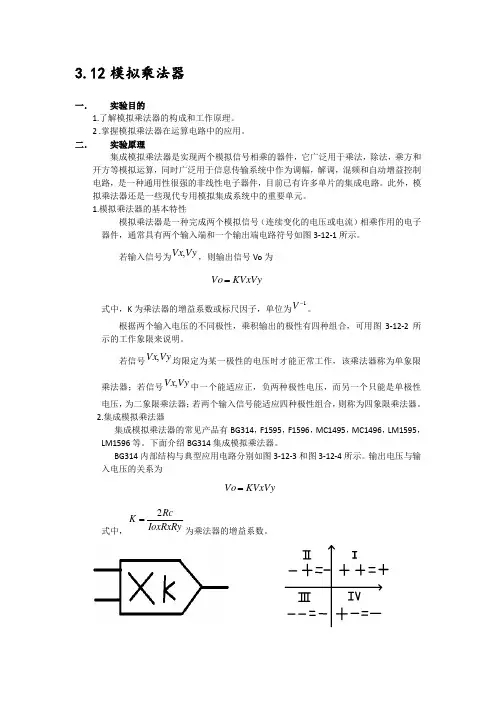

3.12模拟乘法器一．实验目的1.了解模拟乘法器的构成和工作原理。

2 .掌握模拟乘法器在运算电路中的应用。

二．实验原理集成模拟乘法器是实现两个模拟信号相乘的器件，它广泛用于乘法，除法，乘方和开方等模拟运算，同时广泛用于信息传输系统中作为调幅，解调，混频和自动增益控制电路，是一种通用性很强的非线性电子器件，目前已有许多单片的集成电路。

此外，模拟乘法器还是一些现代专用模拟集成系统中的重要单元。

1.模拟乘法器的基本特性模拟乘法器是一种完成两个模拟信号（连续变化的电压或电流）相乘作用的电子器件，通常具有两个输入端和一个输出端电路符号如图3-12-1所示。

若输入信号为VyVx,，则输出信号Vo为KVxVyVo=式中，K为乘法器的增益系数或标尺因子，单位为1-V。

根据两个输入电压的不同极性，乘积输出的极性有四种组合，可用图3-12-2所示的工作象限来说明。

若信号VyVx,均限定为某一极性的电压时才能正常工作，该乘法器称为单象限乘法器；若信号VyVx,中一个能适应正，负两种极性电压，而另一个只能是单极性电压，为二象限乘法器；若两个输入信号能适应四种极性组合，则称为四象限乘法器。

2.集成模拟乘法器集成模拟乘法器的常见产品有BG314，F1595，F1596，MC1495，MC1496，LM1595，LM1596等。

下面介绍BG314集成模拟乘法器。

BG314内部结构与典型应用电路分别如图3-12-3和图3-12-4所示。

输出电压与输入电压的关系为KVxVyVo=式中，IoxRxRyRcK2=为乘法器的增益系数。

图3-12-1 模拟乘法器的电路符号 图3-12-2 模拟乘法器的工作象限图3-12-3 BG314内部电路（1） 电路特点a. 当反馈电阻Rx 和Ry 足够大时，输出电压Vo 与输入电压Vy Vx ,的乘积成正比，具有接近于理想的相乘作用。

b. 输入电压Vy Vx ,均可取正或负极性，所以是四象限乘法器。
