电容储能式电池点焊机真是太简单了,家里随便清出的电子垃圾都能做一个。这里给大家介绍一下,人人都能自己焊电池。
电源部分,可以随便找家里没用的电子垃圾,比如路由器、光猫、笔记本电脑等电源置配器,如果这些你都没有,那就直接从电池引12-60V 电压出来也可以,从变换器引出12V电压也可以。
电容部分最好是找到老旧功放机电源部分,那里面几颗大电容就够用了。总容量20000UF以上最好。
请看我的试验图。我这里用24-40伏电压,24000UF电容,可以焊0.1-0.2厚的镍带。

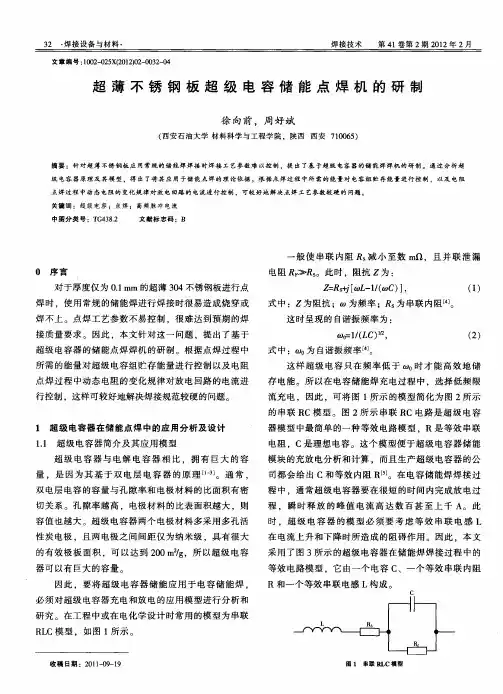

原理电路图如下,通过电阻R给电容充电,这个电阻的作用是点焊时保护电源,不让电源因为短路而损坏,电容充满电后按下开关,给焊针大电流放,达到焊接目的。如果用接触器切换充放电,这个电阻是可以去掉的,那样充电的时间就更快。这电路的好处是放电时由电容的容量控制放电电流和放电时间,只要调整接入的电容个数,不需要另外增加时间控制电路,这样制作就非常简单,成本低廉。
