除尘器型号及各风机规格统计表

脉冲除尘器技术参数表格
脉冲除尘器是在袋式除尘器的基础上改进的新型高效脉冲除尘器，综合了分室反吹各种脉冲喷吹除尘器的优点，克服了分室清灰强度不够，进出风分布不均等缺点，扩大了应用范围。

脉冲布袋除尘器的型号种类很多，有MC-II型，PPC气箱脉冲除尘器，DMC 脉冲除尘器等常用型号，这些型号的确定是根据各行业的实际应用情况来进行确定的，广西贵港通达环保提供技术参数表参考。

MC-Ⅱ型脉冲布袋除尘器技术性能参数：
PPC气箱脉冲布袋除尘器详细技术参数：
型号
DMC-32DMC-48DMC-64DMC-80DMC-96DMC-112技术参数
处理风量
（m3/h)
1500-21002100-32002900-43004000-60005200-70006000-9000总过滤面积
（m2)
243648607284
过滤风速
（m/min）
滤袋数量（条）3248648096112
设备阻力（Pa)≤1200
入口粉尘浓度
（g/m3)
<200
出口排放浓度（mg/m3)≤50
DMC型系列单机脉冲除尘器具有设计结构简单，除尘效率高，造价低等特点。

其中，DMC-48单机脉冲除尘器规格暂时有六个规格，每种规格又可分为标准带灰斗式A型和敞开法兰式（无灰斗）B型二种。

其结构主要由过滤室、滤袋、净气室、灰斗、卸灰阀、脉冲喷吹装置、电控箱等组成，箱体全部采用焊接结构，检修门用泡沫橡胶条密封，保证除尘器严密不漏风。

除尘风机选型计算一、风机需求烟梗风送除尘点除尘风量为11500m³/h，风送管道设计风速25m/s左右，除尘管道设计风速20m/s左右；烟梗除轻杂除尘风量为5000m³/h，除尘管道设计风速18m/s左右；四个烟梗转接除尘点除尘风量为8000m³/h，每个点除尘为风量为2000m³/h，除尘管道设计风速18m/s左右。

整个烟梗投料总除尘风量为24500m³/h。

二、风机选型计算1、方案一风机选型计算1.1设备选型目前方案设计为烟梗风送除尘采用一台除尘器，设备选型为JH2-12C，处理风量为8000-12000m³/h。

烟梗除轻杂除尘及四个烟梗转接除尘点共用一台除尘器，设备选型为JH2-18C，处理风量为13500-16500m³/h。

1.2风机选型计算1.2.1烟梗风送除尘风机选型计算1.2.1.1参数计算由除尘方案布局图可知：烟梗风送除尘压损包括：除尘器、落料器箱、风送管道、除尘管道及吸口及其他压损及组成。

主机设备除尘器（除尘器）压损P1=1500Pa根据我们公司落料器参数，落料器设备阻力P2=1200Pa吸口及其他压损P3=500Pa除尘管道压力损失△P：气体在圆管内流动时，在直线管段产生摩擦阻力；在阀门、三通、弯头、变径等出产生局部阻力，这两种阻力导致气体压力损耗。

因此管道的压力损失为管道的直线管段摩擦阻力和局部阻力之和。

即：式中：△P---管道压力损失，Pa；△P1---直线管段摩擦阻力，Pa；△P2---管道局部，Pa。

a直线管段摩擦阻力计算公式：式中：△P1---直线管段摩擦阻力，Pa；λ---管道摩擦阻力系数，参考常用管道摩擦阻力系数表可查；--直线管段长度，m；d---管道内径，m；ρ---空气密度，Kg/m³；v---管道内流速，m/s；g---重力加速度，m/s²；b局部阻力计算公式：式中：△P2---局部阻力，Pa；ζ---局部阻力系数，参考管道附件局部阻力系数表可查；管道压损需要根据压损最大的一路直管进行计算，根据方案图：根据上述公式计算各段管道压损经过计算管道系统压损合计△P=2670Pa。

一、YSD系列脉冲袋式除尘器 (1)二、YPF系列气箱脉冲袋式除尘器 (3)三、YZC系列回转反吹袋式除尘器 (10)四、YLCM系列长袋脉冲除尘器 (12)一、YSD系列脉冲袋式除尘器1、概述YSD系列脉冲袋式除尘器是一种高效的除尘设备，适用于捕集细小、中等粒径及非纤维性的干燥粉尘。

应用于建材、冶金、化工、电力、机械制造等行业。

具有工作性能良好、使用简便、滤袋寿命长、维修量小等优点。

2、基本原理除尘器由于在不同的场合使用，可分为A型：带灰斗支腿型、引风机在除尘器侧面。

B型：不带灰斗支腿型，引风机设在除尘器顶部（或侧面）。

工作原理是含尘气体由尘气口吸入分散到过滤箱内，在引风机的作用下，洁净气体经滤袋由净气箱出口排出。

灰尘阻留在滤袋外壁，逐渐增多，脉冲喷吹时，由于高压逆气流的反冲作用，使滤袋外壁的粉尘抖动落入下部灰斗内，通过卸料装置排出。

3、结构特点YSD系列除尘器由净气箱、过滤箱、灰斗、卸料装置及喷吹清灰系统五部分组成。

净气箱包括检修顶盖和出风口。

过滤箱内有花板、滤袋组件及检修门。

灰斗含有进风口，与卸料装置相连。

喷吹清灰系统由脉冲控制仪，电磁脉冲阀，喷吹管及储气罐组成，脉冲时间和脉冲间隔时间根据气体含尘量进行调整。

根据用户需要，设计脉冲控制仪，采用较先进的集成电路，其性能稳定、可靠、维修方便。

规格型号YSD32A YSD42A YSD52A YSD63A YSD32B YSD42B YSD52B YSD63B技术性能处理风量(m3/h) 3000 4000 5000 6000 3000 4000 5000 6000 过滤面积（m2）32 42 52 63 32 42 52 63 过滤风速（m/min） 1.5～2滤袋总数（个）49 64 80 96 49 64 80 96 入口含尘浓度(g/m3) ≤200出口含尘浓度(mg/m3) ≤50设备阻力（Pa）1470～1770压缩空气压力（Mpa）0.5～0.7空气耗量（Nm3/min）0.24～0.33脉冲阀规格1″脉冲阀数量（个）7 8 10 12 7 8 10 12设备总重（≈Kg）2000 2100 2400 2600 1300 1500 1700 18005、除尘器外形尺寸型号代号YSD32 YSD42 YSD52 YSD63A 型B 型 A 型 B 型 A 型 B 型 A 型 B 型A 2956 3150 3182 3182A1 1168 770 1412.5 1341 1341A2 1710 1710 1880 1880 1880 1880 1880 1880 A3 923 287 944 287 944 287 944 287 A4 1643 1804 1804 1804a1 320 320 320 320 320 320 320 320 a2 720 720 720 720 720 720 720 720 B 5052 3293 5166 3293 5477 3293 5477 3293 B1 280 450 290 450 300 500 300 500 B2 2150 2150 2150 2150 2150 2150 2150 2150 B3 2230 165 2378 165 2663 165 2663 165 B4 425 475 570 570B5 1277 1425 1710 1710C 1360 1360 1530 1530 1870 1870 2210 2210 C1 935 935 960 960二、YPF系列气箱脉冲袋式除尘器1、概述YPF系列气箱脉冲袋除尘器吸收美国富乐公司的技术优点，并结合我国实际情况研制的高效率袋式除尘器。

除尘器型号及各风机规格统计表序号规格型号风量（m3/h ）风机型号风机风量（m3/h ）风机规格数量(台)场地设计院备注 1 LKMC-80 6000 BOCF54-450A 6500 左90° 2 电厂二期卓融 2 LKMC-80 6000 BOCF54-450A 6500 左180° 3 电厂二期卓融 3 LKMC-80 6000 BOCF54-450A 6500 右180° 2 电厂二期卓融4 LKMC-120 8000 B4-72-5A 9000 左90° 1 电厂二期卓融标准LKMC-120-A 5台、短支架LKMC-120-B 5台5 LKMC-120 8000 B4-72-5A 9000 右90°6 电厂二期卓融 6 LKMC-120 8000 B4-72-5A 9000 左180° 1 电厂二期卓融7 LKMC-120 8000 B4-72-5A 9000 右180° 2电厂二期卓融 8 LKMC-120-C 8000 B4-72-5A 9000 右180° 2 煤制氢天辰 9 LKMC-150-B 12000 BOCF54-500A 13500 右180° 4 煤制氢天辰 10 LKMC-150-A 12000BOCF54-500A 13500右90° 4 沥青质三维 11 LKMC-72-A 6500 BOCF54-400A 7000 左90° 37 电厂二期卓融 12 LKMC-72-A 6500 BOCF54-400A 7000 右90° 1 电厂二期卓融 13 LKMC-72-C 6500 BOCF54-400A 7000 右90° 4 电厂二期卓融 14 LKMC-72-B 6500 BOCF54-400A 7000 左90° 18 煤制氢天辰 15 LKMC-72-B 6500 BOCF54-400A 7000 右90° 18 煤制氢天辰 16 LKMC-7-A 700 BCF94-400A 850 左90° 26 电厂二期卓融 17 LKMC-7-A 700 BCF94-400A 850 右90° 2 电厂二期卓融 18 LKMC-7-B700 BCF94-400A850 右180°9 煤制氢天辰总数 142序号规格型号风量（m3/h ）风机型号风机风量（m3/h ）数量(台)场地设计院备注 1 XLD-6.7 5000 15 电厂二期卓融 2 XLD-6.7 5000 12 煤制氢天辰3 XLD-5.5 3000 20 电厂二期卓融配套LC2中部，LC4尾部，LC5尾部XLD-5.5型旋风除尘器对应3台风机B4-72-3.6A 右180°4 XLD-5.5 3000 4 煤制氢天辰 5 XLD-4.5-A 2000 14 沥青质三维6 XLD-4.5-B 2000 14 沥青质三维7 XLD-4.5-C 20008 煤制氢天辰 8 XLD-3.01000 25 电厂二期卓融 112 254 254 179 卓融 57 天辰18三维。

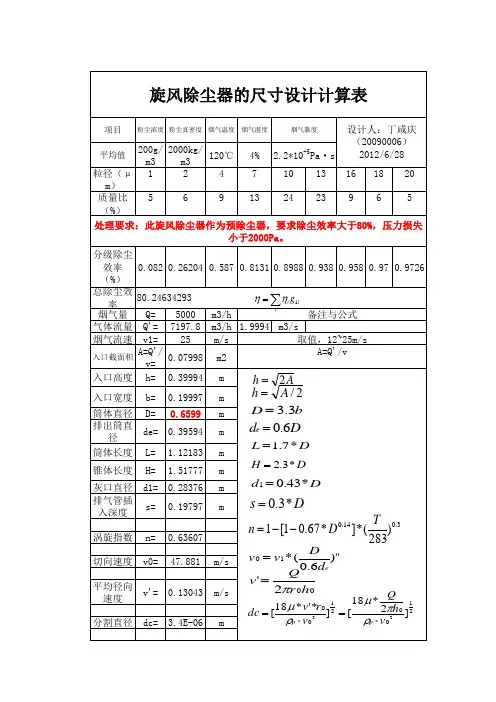

旋风除尘器设计,自动计算表格
适用范围陶瓷多管高效除尘器和陶瓷多管脱硫除尘净化器适用于各种然少方式的燃煤锅
炉工业锅炉冲天锅炉等烟气的除尘脱硫治理
原理当含尘烟气进入除尘器后通过导向器由直线运动转换成圆周运动含尘烟气在离心力
作用下粉尘被分离捕集落入灰斗经下灰口排放进化后的烟气形成内漩流向上经排气管
进入汇风室后通过引风机排入烟囱陶瓷多管脱硫除尘净化器是在陶瓷多管的基础上增加
一个脱硫室烟气进入脱硫室经物化处理的脱硫环吸附烟气中的二氧化硫净化后排除
结构特点耐磨损腐蚀高温寿命长
节构合理性能稳定操作简单管理方便安全可靠造价低廉占地面积小使用范围广
技术性指标
除尘效率〉95%
阻力：700-900pa
林格曼黑度：〈1级
Xtj/g 型脱硫效率〉=60%
Xztd型号规格参数
吨位处理风量外形尺寸设备重量
A b h t
4t/h 12000m3/h 1070 1690 4544 3.5
进出烟口尺寸
a b c
350 1000 100
基础尺寸
L1 1390
F1 1315
L2 1990
F2 1915
旋风除尘器其特点是:没有运动部件，制作、管理十分方便。

处理相同的风量情况下效率高、
阻力低、体积小、性能稳定、造价低，作为除尘器使用时，可以立式安装，亦可以卧式安装，
使用方便，处理大风量时便于多台并联使用,效率阻力不受影响，因此使用范围广，为锅炉
及其它烟尘治理提供了理想的设备。

矿用除尘风机规格参数
矿用除尘风机是一种重要的矿山设备，其主要作用是将煤矸石、岩屑等物料的尘埃和杂质排出，保障矿工的健康和安全。

以下是矿用除尘风机的规格参数介绍：
1、风机型号：主要有CYZ、GYZ、ZYT、YT等型号，根据不同的使用场合和需求选择。

2、进出口风量：进出口风量是矿用除尘风机的重要参数之一，根据矿山的使用需求和情况选择不同的进出口风量。

3、静压：静压是指风机运行时所产生的压力，影响风机的性能和效率。

4、功率：功率是风机运行所需的电力，根据矿山的使用需求和情况选择不同的功率。

5、转速：转速是指风机旋转的速度，直接影响风机的风量和压力。

6、材质：风机材质是影响矿用除尘风机使用寿命和性能的重要因素，一般选用高强度、耐腐蚀的材料。

7、噪音：噪音是指风机运行时所产生的噪声，一般要求低噪音、低振动。

8、安装方式：矿用除尘风机的安装方式有垂直安装和水平安装两种方式，根据矿山的使用场合和需求选择。

以上是矿用除尘风机的规格参数介绍，选购时需根据具体情况进行选择，以满足矿山生产的需求。
