步进电机控制方法及编程实例
步进电机在现代自动化控制系统中广泛应用，其精准的位置控制和相对简单的驱动方式使其成为许多工业和家用设备中的理想选择。
本文将介绍步进电机的控制方法及编程实例，帮助读者更好地理解和应用这一技术。
步进电机的基本原理
步进电机是一种将电能转换为机械能的电机，其运行原理基于磁场相互作用。
步进电机内部包含多个电磁线圈，根据电流方向和大小的不同来控制转子的运动。
通过逐个激活线圈，可以实现步进电机的准确位置控制，使其能够按照指定的步长旋转。
步进电机的控制方法
1.单相激励控制：最简单的步进电机控制方式之一。
通过依次激活每一相的线圈，
使电机按照固定步长旋转。
这种方法控制简单，但稳定性较差。
2.双相正交控制：采用两相电流的正交控制方式，提高了步进电机的稳定性和精
度。
可以实现正向和反向旋转，常用于对位置要求较高的应用场景。
3.微步进控制：将步进电机每个步进细分为多个微步进，以提高控制精度和减小振
动。
虽然增加了控制复杂度，但可以获得更平滑的运动和更高的分辨率。
步进电机的编程实例
下面以Python语言为例，演示如何通过控制步进电机的相序来实现简单的旋转控制。
通过以上代码，可以实现对步进电机的简单控制，按照设定的相序进行旋转，实现基本的位置控制功能。
结语
步进电机是一种常用的精准位置控制设备，掌握其控制方法和编程技巧对于工程师和爱好者来说都是有益的。
希望本文介绍的步进电机控制方法及编程实例能够帮助读者更好地理解和应用这一技术。
步进电机的控制原理步进电机是一种高精度的电动执行器，具有定位准确、不需反馈器和转矩、速度和位置控制的特点，广泛用于数码设备、计算机和机器人控制等领域。
步进电机的控制原理包括三部分：输入信号、驱动电路和电机转动。
一、输入信号步进电机的输入信号有两种：脉冲信号和方向信号。
脉冲信号是由控制器发送给驱动电路的，用来控制电机的转动步数和速度。
步进电机的每一步运动需要一定的脉冲信号，具体步数由控制器编程决定。
方向信号则表示电机转动的正、反方向，一般由控制器通过电平高低来控制。
输入信号是步进电机运动的基础，只有正确的输入信号才能实现精准控制。
二、驱动电路步进电机的控制需要依赖驱动电路，一般为双H桥驱动电路。
它能够根据输入信号的变化，控制步进电机的相序和电流大小，从而实现电机的精准控制。
驱动电路是整个控制系统的核心部分，不同类型的步进电机需要不同的驱动方式，因此制定相应的驱动电路是十分重要的。
三、电机转动步进电机的转动是由驱动电路提供的电流产生的磁场、轴承和转子间的相互作用实现的。
不同类型的步进电机其转动的方式也不同，如单相、两相、五相、六相等。
不同类型的步进电机也需要不同的驱动方式，否则会导致控制不准确或失步。
综上所述，步进电机的控制原理需要在三个方面进行开展：输入信号、驱动电路和电机转动。
只有以正确的方式输入信号，配合正确的驱动电路和电机类型，才能实现精准的电机控制。
在实际应用中，我们需要根据具体情况来选择不同类型的步进电机和相应的控制方式，以实现最优控制效果。
步进电机运动控制系统设计设计时考虑到CPU在执行指令时可能受到干扰的冲击,导致程序”跑飞”或者进入”死循环”,因此,设计了看门狗电路,使用的是MAXIM公司生产的微处理系统监控集成芯片MAXI813。
本文还详细地给出了相关的硬件框图和软件流程图，并编制了该汇编程序。
步进电机最早是在1920年由英国人所开发。
1950年后期晶体管的发明也逐渐应用在步进电机上，这对于数字化的控制变得更为容易。
以后经过不断改良，使得今日步进电机已广泛运用在需要高定位精度、高分解性能、高响应性、信赖性等灵活控制性高的系统中。
在生产过程中要求自动化、省、效率高的机器中，我们很容易发现步进电机的踪迹，尤其以重视速度、位置控制、需要精确操作各项指令动作的灵活控制性场合步进电机用得最多。
步进电机作为执行元件，是机电一体化的关键产品之一,广泛应用在各种自动化控制系统中。
随着微和技术的发展，步进电机的需求量与日俱增，在各个国民领域都有应用。
步进电机是将电脉冲信号变换成角位移或直线位移的执行部件。
步进电机可以直接用数字信号驱动，使用非常方便。
一般电动机都是连续转动的，而步进电动机则有定位和运转两种基本状态，当有脉冲输入时步进电动机一步一步地转动，每给它一个脉冲信号，它就转过一定的角度。
步进电动机的角位移量和输入脉冲的个数严格成正比，在时间上与输入脉冲同步，因此只要控制输入脉冲的数量、频率及电动机绕组通电的相序，便可获得所需的转角、转速及转动方向。
在没有脉冲输入时，在绕组电源的激励下气隙磁场能使转子保持原有位置处于定位状态。
因此非常适合于单片机控制。
步进电机还具有快速启动、精确步进和定位等特点，因而在数控机床，绘图仪，打印机以及光学仪器中得到广泛的应用。
步进电动机已成为除直流电动机和交流电动机以外的第三类电动机。
传统电动机作为机电能量转换装置，在人类的生产和生活进入电气化过程中起着关键的作用。
步进电机可以作为一种控制用的特种电机，利用其没有积累误差(精度为100%)的特点，广泛应用于各种开环控制。

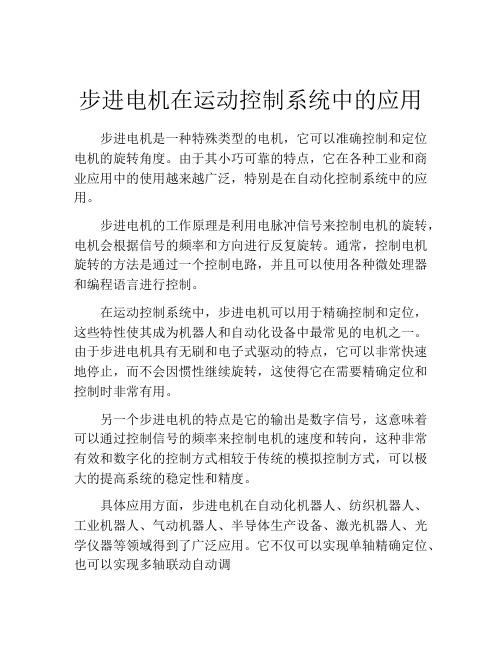

步进电机在运动控制系统中的应用步进电机是一种特殊类型的电机，它可以准确控制和定位电机的旋转角度。
由于其小巧可靠的特点，它在各种工业和商业应用中的使用越来越广泛，特别是在自动化控制系统中的应用。
步进电机的工作原理是利用电脉冲信号来控制电机的旋转，电机会根据信号的频率和方向进行反复旋转。
通常，控制电机旋转的方法是通过一个控制电路，并且可以使用各种微处理器和编程语言进行控制。
在运动控制系统中，步进电机可以用于精确控制和定位，这些特性使其成为机器人和自动化设备中最常见的电机之一。
由于步进电机具有无刷和电子式驱动的特点，它可以非常快速地停止，而不会因惯性继续旋转，这使得它在需要精确定位和控制时非常有用。
另一个步进电机的特点是它的输出是数字信号，这意味着可以通过控制信号的频率来控制电机的速度和转向，这种非常有效和数字化的控制方式相较于传统的模拟控制方式，可以极大的提高系统的稳定性和精度。
具体应用方面，步进电机在自动化机器人、纺织机器人、工业机器人、气动机器人、半导体生产设备、激光机器人、光学仪器等领域得到了广泛应用。
它不仅可以实现单轴精确定位、也可以实现多轴联动自动调节等非常复杂的控制，使得工程中可以快速实现精密运动控制。
在工业现场中，步进电机可以用于步进电机驱动控制器、自动化仪器、木工和金属加工等领域的机器，以及打印机、扫描仪、灯光等电子产品。
步进电机不仅可以控制电机转向，还可以对电机进行旋转速度的控制，甚至可以控制电机停止和正反方向的切换。
同时，在它的性能和价格方面非常有优势，使其成为了很多制造商的首选。
最后，值得注意的是，随着技术的不断发展和创新，步进电机的功能和应用领域也将不断扩展。
我们相信，步进电机在工业机械控制和自动化领域中将有着广泛的应用，并将在未来发挥更为重要的作用。
步进电机控制方法步进电机是一种常见的电动执行器，广泛应用于各个领域的控制系统中。
它具有结构简单、控制方便、定位精度高等优点，是现代自动化控制系统中必不可少的重要组成部分。
本文将从基本原理、控制方法、应用案例等方面对步进电机进行详细介绍。
1. 基本原理步进电机是一种通过输入控制信号使电机转动一个固定角度的电机。
其基本原理是借助于电磁原理，通过交替激励电机的不同线圈，使电机以一个固定的步距旋转。
步进电机通常由定子和转子两部分组成，定子上布置有若干个线圈，而转子则包含若干个极对磁体。
2. 控制方法步进电机的控制方法主要包括开环控制和闭环控制两种。
开环控制是指根据既定的输入信号频率和相位来驱动电机，控制电机旋转到所需位置。
这种方法简单直接，但存在定位误差和系统响应不稳定的问题。
闭环控制则是在开环控制的基础上，增加了位置反馈系统，通过不断校正电机的实际位置来实现更精确的控制。
闭环控制方法相对复杂，但可以提高系统的定位精度和响应速度。
3. 控制算法控制步进电机的常用算法有两种，一种是全步进算法，另一种是半步进算法。
全步进算法是指将电流逐个向电机的不同线圈通入，使其按照固定的步长旋转。
而半步进算法则是将电流逐渐增加或减小，使电机能够以更小的步长进行旋转。
半步进算法相对全步进算法而言，可以实现更高的旋转精度和更平滑的运动。
4. 应用案例步进电机广泛应用于各个领域的控制系统中。
例如，在机械领域中，步进电机被用于驱动数控机床、3D打印机等设备，实现精确的定位和运动控制。
在医疗设备领域，步进电机被应用于手术机器人、影像设备等，为医疗操作提供准确定位和精确运动。
此外，步进电机还广泛应用于家用电器、汽车控制、航空航天等领域。
总结：步进电机作为一种常见的电动执行器，具有结构简单、控制方便、定位精度高等优点，在自动化控制系统中扮演着重要的角色。
通过本文的介绍，我们了解到步进电机的基本原理、控制方法、算法以及应用案例等方面的知识。
步进电机控制器说明书步进电机控制器说明书一、产品概述本文档旨在提供有关步进电机控制器的详细说明。
步进电机控制器是一种用于控制步进电机运动的装置，通过电子方式驱动步进电机实现精确的位置控制。
本控制器具有高精度、可编程性强等特点，适用于各种不同的步进电机应用场景。
二、产品特性本节介绍步进电机控制器的主要特性和功能。
2.1 高精度驱动步进电机控制器采用先进的驱动技术，能够实现高精度的步进电机驱动，可满足精密定位和运动控制需求。
2.2 可编程控制控制器内置丰富的控制算法，支持用户编程，可以根据具体应用需求进行自定义控制，提供更灵活的控制方式。
2.3 多种通信接口本控制器支持多种通信接口，如RS232、RS485、CAN等，便于与其他设备进行通信，实现系统集成和数据传输。
2.4 多种操作模式控制器提供多种操作模式选择，如速度控制、位置控制、力控制等，适应不同应用场景的需求。
2.5 安全保护功能为了确保系统的安全性，本控制器内置了多种安全保护功能，如过流保护、过热保护等，提供有效的保护措施。
三、产品安装和连接本节介绍步进电机控制器的安装和连接方式。
3.1 安装首先，确保电源已经断开。
将控制器固定在合适的位置，通过螺丝固定。
确保控制器和其他设备之间的空间足够，并保持良好的通风。
3.2 连接根据具体应用需求，通过合适的连接线将控制器与步进电机、电源等设备连接。
注意连接的正确性和稳定性，避免接触不良和短路等问题。
四、控制器编程及操作指南本节介绍步进电机控制器的编程和操作方法。
4.1 控制器编程步进电机控制器支持多种编程方式，如C语言、Python等。
用户可以编写相应的代码实现对步进电机的控制和驱动。
4.2 控制器操作指南控制器提供用户友好的操作界面，通过按钮、旋钮等方式进行控制操作。
用户可以根据界面上的指示进行相应的参数设置、模式切换等操作。
五、常见问题与解答本节了一些常见问题，并提供相应的解答。
如果用户遇到其他问题，建议参考本节解答，若问题仍未解决，可联系技术支持人员。
PLC如何控制步进电机PLC（可编程逻辑控制器）是一种广泛应用于工业自动化领域的控制设备，通过输入/输出模块对各种机电设备进行控制。
在PLC系统中，步进电机是常见的执行元件之一，它具有准确的位置控制和高的加减速性能。
本文将介绍PLC如何控制步进电机，包括步进电机的驱动方式、PLC的控制原理及步进电机控制的程序设计。
一、步进电机的驱动方式1.串行通信驱动方式：步进电机通过串行通信驱动方式与PLC进行通信和控制。
首先，将PLC与串行通信模块相连，通过串行通信模块与步进电机控制器进行通信。
PLC通过串行通信模块发送指令，步进电机控制器接收指令后控制步进电机运动。
2.并行通信驱动方式：步进电机通过并行通信驱动方式与PLC进行通信和控制。
与串行通信驱动方式类似，首先将PLC与并行通信模块相连，通过并行通信模块与步进电机控制器进行通信。
PLC通过并行通信模块发送指令，步进电机控制器接收指令后控制步进电机运动。
3.脉冲驱动方式：步进电机通过脉冲驱动方式与PLC进行通信和控制。
在脉冲驱动方式中，需要PLC输出脉冲信号控制步进电机。
通常情况下，PLC将脉冲信号传递给步进电机驱动器，在驱动器中产生相应的控制信号，实现对步进电机的控制。
二、PLC的控制原理PLC作为控制器，一般采用扫描运行方式。
其运行原理如下：1.输入信号读取：PLC将外部输入信号输入到输入模块中，采集输入信号，并将其从输入模块传递给中央处理器（CPU）进行处理。
2. 程序执行：CPU根据事先编写好的程序进行处理，包括数据处理、逻辑运算和控制计算等。
PLC程序一般采用ladder diagram（梯形图）进行编写。
3.输出信号控制：根据程序的执行结果，CPU将处理好的数据通过输出模块发送给外部设备，用于控制和操作外部设备。
三、步进电机控制的程序设计步进电机的控制程序主要包括参数设定、模式选择、起停控制、运动控制等部分。
下面以一个简单的例子来说明步进电机控制的程序设计过程：1.参数设定：首先需要设定步进电机的一些参数，如电机型号、步距角度、运动速度等。
步进电机控制器的工作原理一、引言步进电机是一种常见的电机类型，它具有精准定位、高速度、高扭矩等特点，因此被广泛应用于自动化设备中。
而步进电机控制器则是控制步进电机运动的重要组成部分。
本文将对步进电机控制器的工作原理进行详细介绍。
二、步进电机概述步进电机是一种旋转电机，其转子不像普通直流电机那样需要通过换向器来改变磁场方向，而是通过依次激励不同的定子线圈来实现旋转。
步进电机可以分为两类：单相和多相。
其中单相步进电机只有一个定子线圈，而多相步进电机则有两个或以上的定子线圈。
三、步进电机控制器概述为了使步进电机能够按照预期的方式运动，需要使用一种称为“驱动器”或“控制器”的设备来控制其运动。
步进电机控制器主要由以下几个部分组成：1. 信号发生器：用于产生驱动信号。
2. 信号放大器：用于放大信号。
3. 驱动芯片：将信号转换为驱动脉冲。
4. 电源：为整个系统提供电能。
四、步进电机控制器的工作原理步进电机控制器的工作原理可以分为以下几个步骤：1. 信号发生器产生驱动信号信号发生器是步进电机控制器的核心部分，它可以产生不同类型的驱动信号，包括脉冲、方波、正弦波等。
这些信号的频率和幅值可以通过调节信号发生器上的旋钮来进行调整。
2. 信号放大器放大信号由于驱动信号的幅值通常比较小，因此需要使用信号放大器将其放大到足以驱动步进电机的水平。
通常使用功率放大器或运算放大器来实现这一功能。
3. 驱动芯片将信号转换为驱动脉冲驱动芯片是将输入的控制信号转换为驱动脉冲的关键部件。
它通常由多个逻辑门和触发器组成，可以将输入的控制信号转换为具有特定频率和占空比的脉冲序列。
4. 电源为整个系统提供电能在步进电机控制系统中，需要使用一个稳定可靠的电源为整个系统提供电能。
一般来说，这个电源需要满足一定的电压和电流要求，并具有过流保护、过热保护等功能。
五、步进电机控制器的应用步进电机控制器广泛应用于各种自动化设备中，如数控机床、印刷机、绕线机等。
步进电机控制方法
步进电机是一种常用的电动机，它通过控制电流脉冲的频率和方向来实现旋转运动。
下面将介绍几种常见的步进电机控制方法。
1. 单脉冲控制：这种方法简单直接，通过给步进电机施加一个脉冲信号来控制其步进角度，每个脉冲代表一个步进角度。
但是由于只控制脉冲的频率和方向，无法准确控制电机的位置。
2. 双脉冲控制：这种方法在单脉冲控制的基础上，加入了一个脉冲信号来标记零点位置。
通过控制脉冲信号的频率和方向，可以实现步进电机的精准定位。
但是双脉冲控制需要额外的硬件电路支持，复杂性较高。
3. 微步进控制：微步进控制是一种更加精细的步进电机控制方法。
它通过改变脉冲信号的宽度和相位来控制电机的旋转角度，可以实现更高的分辨率和平滑的运动。
但是微步进控制需要更复杂的电路和算法支持。
除了以上几种常见的步进电机控制方法外，还有其他的一些高级控制方法，如闭环控制、矢量控制等，用于实现更精确的控制效果。
具体选择哪种控制方法，可以根据实际应用需求和成本考虑。
步进电机控制器原理
步进电机控制器原理及工作方式
步进电机控制器是一种用于控制步进电机运动的装置，它通常由电源、控制电路和驱动电路组成。
步进电机控制器的主要功能是接收外部指令并将其转化为步进电机可识别的脉冲信号，以控制步进电机的转动角度和速度。
步进电机控制器工作的基本原理是通过不同频率和脉冲信号来驱动步进电机。
控制电路会接收到外部输入的指令信号，例如转动方向、转动角度和转动速度等，然后将这些指令信号转化为相应的脉冲信号。
这些脉冲信号会被传送到驱动电路中，驱动电路会根据脉冲信号的数量和频率来控制步进电机的转动。
在驱动电路中，通常会采用电子开关或者集成电路来控制电流和电压的变化，以实现对步进电机转动的精确控制。
通过改变脉冲信号的频率和数量，控制器可以改变步进电机的转速和转动角度，并且能够实现单步、微步或全步驱动。
步进电机控制器还可以通过编程的方式实现更复杂的控制功能。
通过编写程序，可以实现步进电机的速度曲线控制、加减速控制、位置控制等特定的运动控制要求。
综上所述，步进电机控制器通过接收外部指令并将其转化为脉冲信号，通过驱动电路对步进电机的电流和电压进行控制，从而精确地控制步进电机的转动角度和速度。
它是实现步进电机运动控制的重要组成部分。
步进电机控制器往复运动简易方法引言步进电机是一种常用的电动机类型，广泛应用于机械自动化控制和精密定位系统中。
控制步进电机实现往复运动是一项基本需求。
本文将介绍一种简易方法，帮助您实现步进电机控制器的往复运动。
步进电机基本原理步进电机是一种将电脉冲信号转换为机械位移的装置。
通过依次给步进电机施加不同的脉冲信号，可以使电机旋转、停止或精确定位。
步进电机通常由驱动器控制，驱动器接收控制信号并按照预设的步进模式驱动电机。
步进电机控制器往复运动方法使用双向旋转模式步进电机控制器通常具备双向旋转功能，可以通过设置旋转方向和步进数来实现往复运动。
以下是步进电机控制器往复运动的简易方法：1.初始化步进电机控制器：首先，需要将步进电机控制器初始化，设置初始状态和参数。
2.设置往复运动参数：确定往复运动的步进数和旋转方向。
步进数表示每次往返运动的步进数目，旋转方向决定了电机正转或反转的方式。
3.执行往复运动：编写控制代码，根据设定的步进数和旋转方向进行往返运动的控制。
通过向步进电机控制器发送相应的脉冲信号，驱动电机完成往复运动。
4.循环执行：为了实现连续的往复运动，可以将以上步骤放入一个循环中，反复执行。
使用限位开关除了双向旋转模式，还可以通过限位开关实现步进电机的往复运动。
限位开关是一种感应器件，可以检测物体是否到达某个位置。
以下是使用限位开关实现步进电机控制器往复运动的简易方法：1.初始化步进电机控制器：同上述方法，首先需要初始化步进电机控制器。
2.连接限位开关：将限位开关与步进电机控制器连接，确保能够实时检测电机位置。
3.设置运动方向：设定电机往复运动的起始方向，例如从左到右或从右到左。
4.执行往复运动：编写控制代码，通过检测限位开关信号判断电机位置，并根据设定的运动方向控制电机的旋转。
5.循环执行：同样，为了实现连续的往复运动，可以将以上步骤放入一个循环中。
总结本文介绍了两种简易方法，帮助您实现步进电机控制器的往复运动。
机电工程系基于PLC的步进电机运动控制系统设计专业：测控技术与仪器指导教师：xxx姓名: xxx _______________（2011年5月9日）目录一、步进电机工作原理 (1)1。
步进电机简介 (1)2。
步进电机的运转原理及结构 (1)3。
旋转 (1)4。
步进电动机的特征 (2)1）运转需要的三要素：控制器、驱动器、步进电动机 (2)2）运转量与脉冲数的比例关系 (2)3）运转速度与脉冲速度的比例关系 (2)二、西门子S7-200 CPU 224 XP CN (2)三、三相异步电动机DF3A驱动器 (3)1。
产品特点 (3)2。
主要技术参数 (3)四、PLC与步进电机驱动器接口原理图 (5)五、PLC控制实例的流程图及梯形图 (5)1.控制要求 (5)2。
流程图 (5)3.梯形图 (6)六、参考文献 (6)七、控制系统设计总结 (6)基于PLC的步进电机运动控制系统设计一、步进电机工作原理1.步进电机简介步进电机是一种将电脉冲转化为角位移的执行机构。
通俗一点讲：当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（及步进角)。
可以通过控制脉冲个数来控制角位移量,从而达到准确定位的目的;也可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。
在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。
这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。
使得在速度、位置等控制领域用步进电机来控制变的非常的简单2.步进电机的运转原理及结构电机转子均匀分布着很多小齿,定子齿有三个励磁绕阻,其几何轴线依次分别与转子齿轴线错开。
0、1/3て、2/3て，即A与齿1相对齐,B与齿2向右错开1/3て,C与齿3向右错开2/3て，A’与齿5相对齐，(A'就是A,齿5就是齿1）3.旋转如A相通电，B，C相不通电时，由于磁场作用,齿1与A对齐，（转子不受任何力，以下均同）。
多台步进电机运动控制方案根据了解的初步情况，认为此项目可有多种方案，分别简介如下：一、集中控制方案集中控制的方案可用一台主机（工控机）+控制卡的方式控制全部电机的运行，可用扩展控制卡及扩展控制插槽（扩展箱）的方法满足控制数量的要求。
优点：集中管理及控制，便于操作、设置参数及管理。
缺点：主机故障影响全局，现场布线较多，容易引进干扰，控制电机数量较多时，可靠性降低。
二、单机独立控制方案单机独立控制方案是每个电机一套独立的控制系统，单机控制独立管理，单机的数量不限。
优点：独立控制，可靠性较高。
控制数量扩展比较灵活。
布线独立、简单。
缺点：单机数量较多不易管理，需要在每台单机上操作、设置数据。
由于每台单机需要独立的操作显示界面，成本增高。
三、分布式控制方案分布式控制方案为多台控制集中管理的集散式控制，由一台主机作为集中管理，多台单机独立控制。
优点：便于操作管理，在主机上实现全部的操作和参数设置。
独立控制可靠性高。
布线较为合理。
四、重点介绍上面介绍了三种基本的控制方案，我们认为分布式控制方案可以作为首选方案，该方案具有操作管理方便，可靠性高的显著特点，是实际可行的方案。
介绍如下：1、系统工作原理一台主机作为管理机，分机为步进电机独立控制。
主机通过RS485 串行接口联机分机。
请参见下图所示：图中，主机为工控机或人机界面，分机为各自独立的步进电机控制子系统，主机通过RS485 接口与每个分机进行通讯，对每台分机发布操作数据和控制指令，每台分机接收根据接收的数据进行独立的控制。
控制数据及指令可以根据需要在主机上预先设置或者随机设置。
2、分机控制部分分机控制部分主要由电机、驱动器、控制器及传感器构成，如下图所示：图中，控制器通过内部的RS485 接口接收主机发出的数据和指令，并通过驱动器控制步进电机按照控制。
步进电机多轴运动控制系统的研究随着现代工业技术的不断发展，多轴运动控制系统在各种自动化设备中的应用越来越广泛。
步进电机作为一种重要的运动控制元件，具有精度高、响应快、可靠性高等优点，因此被广泛应用于多轴运动控制系统中。
本文将围绕步进电机多轴运动控制系统的研究展开讨论，主要分为以下几个部分：系统架构、控制算法研究、实验验证和结论。
步进电机多轴运动控制系统主要由主板、从板和驱动板三部分组成。
主板主要负责整个系统的协调和控制，包括各轴运动参数的设定、运动程序的编制以及与上位机的通讯等。
从板主要负责将主板的指令传达给各轴的驱动器，同时还将各轴的运行状态反馈给主板。
驱动板则是负责将电力供应给步进电机，同时根据从板传达的指令控制电机的运动。
在步进电机多轴运动控制系统中，位置控制、速度控制和电流控制是三个关键的方面。
位置控制方面，采用矢量控制算法，通过调整电机的旋转角度来控制物体的位置。
速度控制方面，采用速度反馈控制算法，根据电机的实时转速进行调整，以保证运动的平稳性。
电流控制方面，采用电流反馈控制算法，根据电机的实时电流进行调整，以保证电机运行的可靠性。
为了验证所设计的步进电机多轴运动控制系统的可行性和有效性，我们进行了以下实验：设备搭建：根据系统架构，搭建了包含主板、从板、驱动板的实验平台，并选择了合适的步进电机进行连接。
数据采集和处理：利用编码器等传感器采集电机的位置、速度等数据，同时通过上位机实时监控各轴的运动状态。
算法验证：分别对位置控制、速度控制和电流控制算法进行验证，通过改变电机运动参数的方式观察各轴的运动情况，以检验算法的有效性。
实验结果表明，我们所设计的步进电机多轴运动控制系统具有良好的可行性和有效性。
在位置控制方面，电机能够准确到达指定的位置；在速度控制方面，电机转速稳定，能够满足大多数应用场景的需求；在电流控制方面，电机运行过程中电流稳定，保证了电机的可靠运行。
本文对步进电机多轴运动控制系统进行了深入研究，主要取得了以下成果：设计了包含主板、从板和驱动板的步进电机多轴运动控制系统架构，并明确了各部分的作用和连接方式。
步进电机多轴运动控制系统的研究1. 本文概述随着现代工业自动化和精密控制技术的快速发展，步进电机因其高精度、易于控制等特点，在多轴运动控制系统中扮演着至关重要的角色。
本文旨在深入研究步进电机在多轴运动控制系统中的应用，探讨其控制策略、系统设计及性能优化等方面的问题。
本文将概述步进电机的基本原理和工作特性，分析其在多轴运动控制中的优势。
接着，将重点探讨步进电机在多轴控制系统中的控制策略，包括开环控制和闭环控制，以及这两种控制策略在实际应用中的优缺点比较。
本文还将详细讨论多轴运动控制系统的设计与实现，包括硬件选型、软件编程及系统集成等方面。
特别关注步进电机与控制器之间的接口技术、运动控制算法的实现，以及系统在实际工作环境中的稳定性和可靠性。
本文将探讨步进电机多轴运动控制系统的性能优化方法，包括速度、精度和效率等方面的提升策略。
通过实验验证和数据分析，评估不同优化策略的实际效果，为步进电机在多轴运动控制系统中的应用提供理论指导和实践参考。
本文将从原理分析、控制策略、系统设计到性能优化等多个方面，全面深入研究步进电机在多轴运动控制系统中的应用，旨在为相关领域的研究和实践提供有益的参考和指导。
2. 步进电机原理及特性步进电机是一种特殊的电机类型，其运动不是连续的，而是按照固定的步长进行。
这种电机的特性使其非常适合需要精确控制位置和速度的应用场景。
步进电机通常被用在开环控制系统中，因为它们不需要持续的反馈信号来调整其运动。
步进电机的工作原理基于电磁学。
电机内部包含一系列电磁极，当电流通过这些电磁极时，它们会产生磁场。
这些磁场与电机内部的永磁体相互作用，产生旋转力矩，从而使电机转动。
通过控制电流的方向和顺序，可以控制电机的旋转方向和步长。
步进电机的主要特性包括其步距角、定位精度和动态性能。
步距角是电机每接收一个脉冲信号所转动的角度，这个角度通常很小，可以在5到8之间。
定位精度是指电机能够准确到达的目标位置，这主要取决于电机的制造精度和控制系统的精度。
步进电机运动控制
在步进电机实验单元完成本实验 一、实验目的
用PLC 对实物步进电机进行控制，了解并掌握移位指令在控制中的应用及其编程方法。
二、实验说明
本实验开始后PLC 会给步进电机5Hz 的驱动频率，使电机沿顺时针方向运动。
扳下启动开关实验停止。
三、实验面板图
四、实验步骤 1、输入输出接线
主机模块的COM 接主机模块输入端的COM 和输出段的COM1、COM2、COM3、COM4、COM5 主机模块的24+、COM 分别接在实验单元的V+，COM 2、打开主机电源将程序下载到主机中。
3、启动并运行程序观察实验现象。
五、梯形图参考程序。
