典型模具模具制造工艺

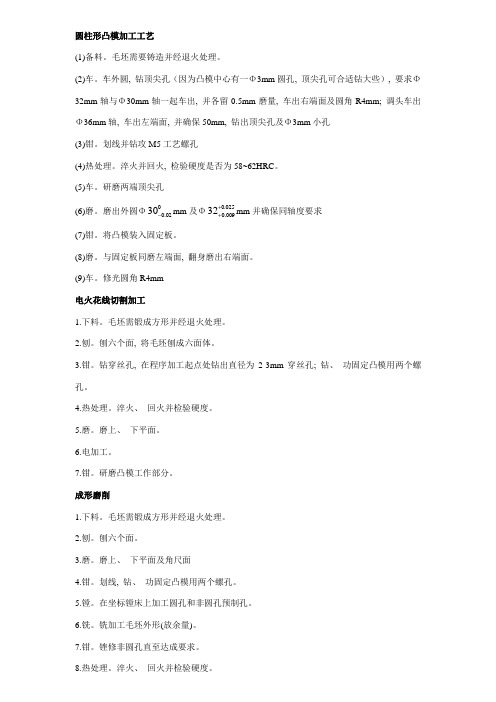

圆柱形凸模加工工艺(1)备料。

毛坯需要铸造并经退火处理。

(2)车。

车外圆, 钻顶尖孔（因为凸模中心有一Φ3mm 圆孔, 顶尖孔可合适钻大些）, 要求Φ32mm 轴与Φ30mm 轴一起车出, 并各留0.5mm 磨量, 车出右端面及圆角R4mm; 调头车出Φ36mm 轴, 车出左端面, 并确保50mm, 钻出顶尖孔及Φ3mm 小孔(3)钳。

划线并钻攻M5工艺螺孔(4)热处理。

淬火并回火, 检验硬度是否为58~62HRC 。

(5)车。

研磨两端顶尖孔(6)磨。

磨出外圆Φ002.030-mm 及Φ025.0009.032++mm 并确保同轴度要求(7)钳。

将凸模装入固定板。

(8)磨。

与固定板同磨左端面, 翻身磨出右端面。

(9)车。

修光圆角R4mm电火花线切割加工1.下料。

毛坯需锻成方形并经退火处理。

2.刨。

刨六个面, 将毛坯刨成六面体。

3.钳。

钻穿丝孔, 在程序加工起点处钻出直径为2-3mm 穿丝孔; 钻、功固定凸模用两个螺孔。

4.热处理。

淬火、 回火并检验硬度。

5.磨。

磨上、 下平面。

6.电加工。

7.钳。

研磨凸模工作部分。

成形磨削1.下料。

毛坯需锻成方形并经退火处理。

2.刨。

刨六个面。

3.磨。

磨上、 下平面及角尺面4.钳。

划线, 钻、 功固定凸模用两个螺孔。

5.镗。

在坐标镗床上加工圆孔和非圆孔预制孔。

6.铣。

铣加工毛坯外形(放余量)。

7.钳。

锉修非圆孔直至达成要求。

8.热处理。

淬火、 回火并检验硬度。

9.磨。

磨上、 下平面。

10.钳。

内孔按冲孔凸模修间隙（或在冲孔凸模头部修出间隙）; 外形与凹模配间隙。

11.成形磨削。

按一定磨削程序磨削凸模外形。

导柱1.备料2.车。

粗车外圆, 留0.5mm 磨量, 钻顶尖孔。

3.热处理。

热处理采取渗碳淬火。

4.按技术要求进行检验。

5.磨外圆。

留研磨量0.01-0.015mm 。

6.研磨。

将导柱装夹在车床上, 在导柱表面均匀地涂上一层研磨剂, 套上研磨环。

导柱由车床带动旋转, 用手握住研磨环作轴向往复运动。

模具制造工艺流程简易总的来说模具制作工艺流程如下：审图—备料—加工—模架加工—模芯加工—电极加工—模具零件加工—检验—装配—飞模—试模—生产A：模架加工：1打编号,2 A/B板加工,3面板加工,4顶针固定板加工,5底板加工B：模芯加工：1飞边,2粗磨,3铣床加工,4钳工加工,5CNC粗加工,6热处理,7精磨,8CNC精加工,9电火花加工,10省模C：模具零件加工：1滑块加工,2压紧块加工,3分流锥浇口套加工,4镶件加工模架加工细节1, 打编号要统一,模芯也要打上编号,应与模架上编号一致并且方向一致,装配时对准即可不易出错;2, A/B板加工即动定模框加工,a：A/B板加工应保证模框的平行度和垂直度为,b ：铣床加工：螺丝孔,运水孔,顶针孔,机咀孔,倒角c:钳工加工：攻牙,修毛边;3, 面板加工：铣床加工镗机咀孔或加工料嘴孔;4, 顶针固定板加工：铣床加工：顶针板与B板用回针连结,B板面向上,由上而下钻顶针孔,顶针沉头需把顶针板反过来底部向上,校正,先用钻头粗加工,再用铣刀精加工到位,倒角;5, 底板加工：铣床加工：划线,校正,镗孔,倒角;注：有些模具需强拉强顶的要加做强拉强顶机构,如在顶针板上加钻螺丝孔模芯加工细节1 粗加工飞六边：在铣床上加工,保证垂直度和平行度,留磨余量2 粗磨：大水磨加工,先磨大面,用批司夹紧磨小面,保证垂直度和平行度在,留余量双边3 铣床加工：先将铣床机头校正,保证在之内,校正压紧工件,先加工螺丝孔,顶针孔,穿丝孔,镶针沉头开粗,机咀或料咀孔,分流锥孔倒角再做运水孔,铣R角;4 钳工加工：攻牙,打字码5 CNC粗加工6 发外热处理HRC48-527 精磨；大水磨加工至比模框负,保证平行度和垂直度在之内8 CNC精加工9 电火花加工10 省模,保证光洁度,控制好型腔尺寸;11 加工进浇口,排气,锌合金一般情况下浇口开,排气开,铝合金浇口开排气开,塑胶排气开,尽量宽一点,薄一点;滑块加工工艺：1, 首先铣床粗加工六面,2精磨六面到尺寸要求,3铣床粗加工挂台,4挂台精磨到尺寸要求并与模架行位滑配,5铣床加工斜面,保证斜度与压紧块一致,留余量飞模,6钻运水和斜导住孔,斜导柱孔比导柱大1毫米,并倒角,斜导柱孔斜度应比滑块斜面斜度小2度;斜导柱孔也可以在飞好模合上模后与模架一起再加工,根据不同的情况而定;。

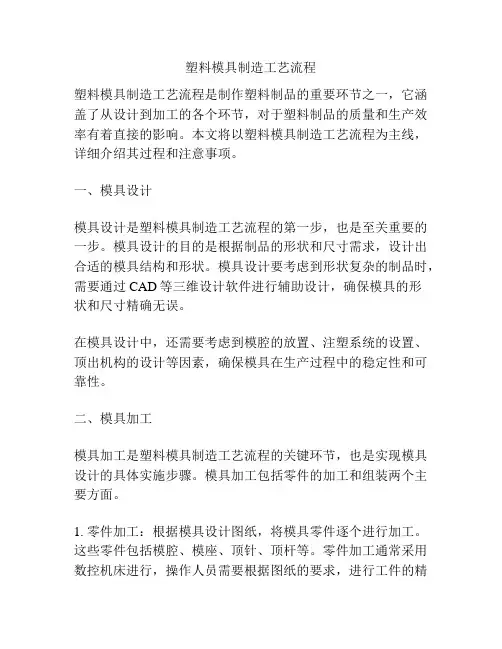

塑料模具制造工艺流程塑料模具制造工艺流程是制作塑料制品的重要环节之一，它涵盖了从设计到加工的各个环节，对于塑料制品的质量和生产效率有着直接的影响。

本文将以塑料模具制造工艺流程为主线，详细介绍其过程和注意事项。

一、模具设计模具设计是塑料模具制造工艺流程的第一步，也是至关重要的一步。

模具设计的目的是根据制品的形状和尺寸需求，设计出合适的模具结构和形状。

模具设计要考虑到形状复杂的制品时，需要通过CAD等三维设计软件进行辅助设计，确保模具的形状和尺寸精确无误。

在模具设计中，还需要考虑到模腔的放置、注塑系统的设置、顶出机构的设计等因素，确保模具在生产过程中的稳定性和可靠性。

二、模具加工模具加工是塑料模具制造工艺流程的关键环节，也是实现模具设计的具体实施步骤。

模具加工包括零件的加工和组装两个主要方面。

1. 零件加工：根据模具设计图纸，将模具零件逐个进行加工。

这些零件包括模腔、模座、顶针、顶杆等。

零件加工通常采用数控机床进行，操作人员需要根据图纸的要求，进行工件的精确加工。

零件加工还需要注意材料的选择，一般情况下，模腔和模座使用优质合金钢，以确保模具的使用寿命。

2. 组装：零件加工完毕后，需要进行模具的组装。

模具组装时要求严格，包括模腔、顶出机构、注塑系统等部分的正确安装和调整。

模具组装后需要进行测试和调试，确保模具的正常工作和性能。

三、注塑成型注塑成型是塑料模具制造工艺流程中的关键步骤，也是最后一个环节。

注塑成型是指将塑料颗粒通过注塑机加热熔融，并注入到模具中，经过冷却凝固后，获得所需的塑料制品。

注塑成型需要注意以下几个方面：1. 注塑温度的控制：注塑温度的控制对于塑料制品的质量和尺寸精度有着重要的影响。

一般情况下，注塑温度不仅要根据塑料材料的特性进行调整，还需要根据模具的结构和制品的要求进行合理设置。

2. 注塑时间和保压时间的控制：注塑时间是指模具射出系统的开合时间，保压时间是指模具射出系统的保压时间。

注塑时间和保压时间的控制需要根据塑料材料的流动特性和制品的需求进行调整。

制造工艺中的模具设计与制造技术创新案例模具设计与制造技术在制造工艺中占据着重要的地位。

它们直接关系到产品的质量、生产效率以及生产成本。

随着科技的不断发展，模具设计与制造技术也在不断创新与演进。

本文将介绍几个在制造工艺中的模具设计与制造技术创新案例，以展示技术进步对制造工艺的重要作用。

1. 案例一：3D打印模具传统的模具设计与制造通常需要经过多个环节，耗费大量的时间与人力成本。

然而，随着3D打印技术的兴起，模具制造行业发生了巨大的改变。

通过3D打印技术，可以将模具的制造过程简化为从设计到生产的一体化，大大提高了制造效率。

同时，使用3D打印技术还能够实现个性化定制的模具设计，更好地满足客户的需求。

2. 案例二：数字模具设计与仿真数字模具设计与仿真技术是另一种在制造工艺中的重要创新。

传统的模具设计通常需要进行多次试验与修改，耗费大量的时间与资源。

而借助数字模具设计与仿真技术，设计师可以通过计算机模拟，准确地预测模具设计的效果，降低设计风险。

此外，数字化设计还能够快速生成模具图纸，加快产品的研发周期。

3. 案例三：高性能材料应用在模具设计与制造中，材料的选择至关重要。

传统的模具材料通常存在耐磨性、耐腐蚀性等方面的不足。

而随着材料科学的发展，新型高性能材料逐渐应用于模具制造中。

例如，使用高强度合金材料可以提高模具的使用寿命，使用耐高温材料可以适应高温环境下的制造工艺。

这些高性能材料的应用，不仅提高了模具的性能，还有效地减少了生产成本。

4. 案例四：智能化模具设计与制造随着人工智能技术的发展，智能化模具设计与制造也成为制造工艺中的一个重要方向。

智能化模具可以通过传感器监测和收集数据，实现自主感知与自我调整。

例如，智能模具可以根据生产数据预测模具损耗情况，并主动通知维修与更换。

这种智能化的模具设计与制造技术，不仅提高了制造的自动化程度，还极大地减少了生产成本和人力资源的浪费。

总结：模具设计与制造技术的创新对于制造工艺具有重要的影响。

模具制造的工艺流程模具制造的工艺流程是一个复杂且精细的过程，它涉及到多个阶段，每个阶段都有其独特的作用和重要性。

下面将详细介绍这一过程，确保逻辑通顺、内容完整且没有重复。

1. 设计阶段模具制造的第一步是进行设计。

设计师根据产品的形状、尺寸和性能要求，使用CAD（计算机辅助设计）软件绘制出模具的三维模型。

在设计过程中，需要考虑材料的选择、模具的结构、加工方法等因素。

设计师还需与产品工程师和客户沟通，确保模具设计满足所有需求。

2. 材料选择与准备设计完成后，需要选择合适的材料来制造模具。

模具材料的选择取决于产品的性质、生产数量以及成本要求。

常见的模具材料有工具钢、铝合金、镁合金等。

材料准备好后，需要进行热处理、切割和打磨等预处理，以提高材料的性能。

3. 加工阶段加工是模具制造的核心环节。

它包括粗加工、半精加工和精加工三个阶段。

粗加工主要是通过铣削、车削等方法去除大部分余量，形成模具的基本形状。

半精加工则是对模具进行进一步的修整，使其接近最终形状。

精加工则是最后的修整过程，通过磨削、抛光等方法使模具达到设计要求。

4. 装配与调试加工完成后，需要将各个部件装配在一起，形成完整的模具。

装配过程中需要注意各部件之间的配合间隙和位置精度。

装配完成后，需要进行调试，检查模具的动作是否顺畅、尺寸是否合格等。

5. 试模与修正调试合格后，开始进行试模。

试模是在生产条件下模拟实际生产过程，以检验模具的性能和可靠性。

试模过程中可能会发现一些问题，如尺寸超差、表面质量不佳等。

这时需要对模具进行修正，直至达到生产要求。

6. 验收与交付修正完成后，模具需要进行验收。

验收包括外观检查、尺寸测量、性能测试等多个方面。

验收合格后，模具就可以交付给客户使用了。

交付时，需要提供相关的技术文件和操作说明书，以便客户能够正确地使用和维护模具。

7. 维护与保养模具在使用过程中，需要定期进行维护和保养。

这包括清洁模具表面、检查模具的磨损情况、润滑模具的运动部件等。

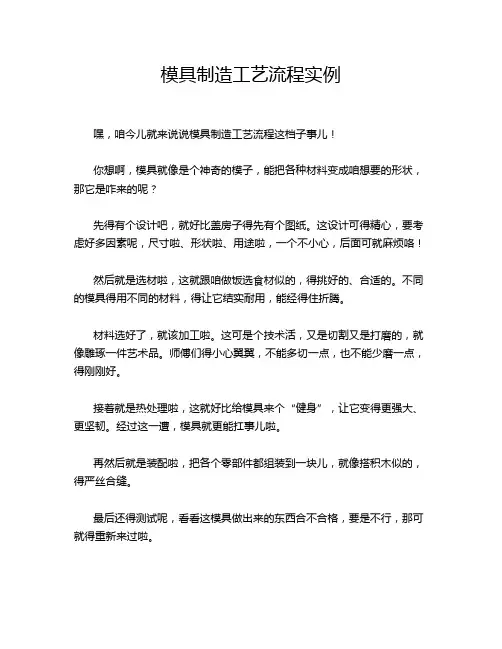

模具制造工艺流程实例嘿，咱今儿就来说说模具制造工艺流程这档子事儿！你想啊，模具就像是个神奇的模子，能把各种材料变成咱想要的形状，那它是咋来的呢？先得有个设计吧，就好比盖房子得先有个图纸。

这设计可得精心，要考虑好多因素呢，尺寸啦、形状啦、用途啦，一个不小心，后面可就麻烦咯！然后就是选材啦，这就跟咱做饭选食材似的，得挑好的、合适的。

不同的模具得用不同的材料，得让它结实耐用，能经得住折腾。

材料选好了，就该加工啦。

这可是个技术活，又是切割又是打磨的，就像雕琢一件艺术品。

师傅们得小心翼翼，不能多切一点，也不能少磨一点，得刚刚好。

接着就是热处理啦，这就好比给模具来个“健身”，让它变得更强大、更坚韧。

经过这一遭，模具就更能扛事儿啦。

再然后就是装配啦，把各个零部件都组装到一块儿，就像搭积木似的，得严丝合缝。

最后还得测试呢，看看这模具做出来的东西合不合格，要是不行，那可就得重新来过啦。

你说这模具制造是不是挺有意思的？就像一个小工程，每个环节都不能马虎。

咱就拿做个塑料杯子的模具来说吧，要是设计的时候尺寸错了，那做出来的杯子不是大了就是小了，根本没法用。

要是选材不好，用几次就坏了，那多浪费啊。

要是加工的时候不精细，那杯子可能就坑坑洼洼的，多难看呀。

所以啊，模具制造工艺流程可真是太重要啦！这可关系到产品的质量和成败呢。

咱生活中的好多东西可都离不开模具制造，从小小的零件到大大的汽车外壳，哪个不是模具的功劳？你想想，要是没有模具，咱的生活得变成啥样？那好多东西都没法批量生产，成本得多高啊，咱也不可能享受到这么多物美价廉的好东西啦。

模具制造工艺流程就像是一场精彩的演出，每个步骤都是演员，都得演好自己的角色，才能呈现出一场完美的大戏。

咱可得好好珍惜这些模具，它们背后可凝聚着无数人的心血和智慧呢！。

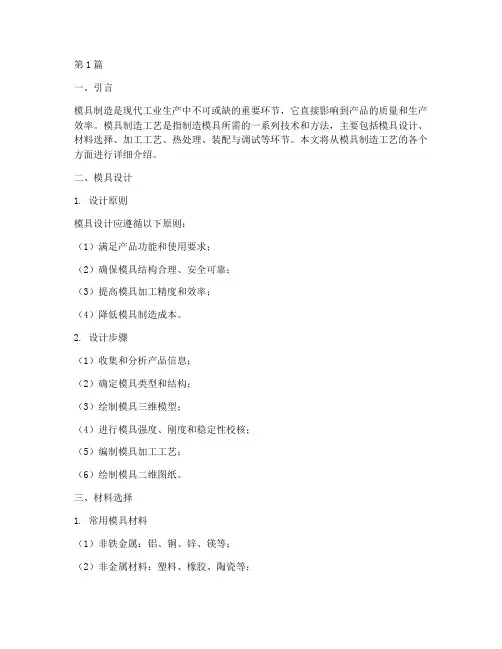

第1篇一、引言模具制造是现代工业生产中不可或缺的重要环节，它直接影响到产品的质量和生产效率。

模具制造工艺是指制造模具所需的一系列技术和方法，主要包括模具设计、材料选择、加工工艺、热处理、装配与调试等环节。

本文将从模具制造工艺的各个方面进行详细介绍。

二、模具设计1. 设计原则模具设计应遵循以下原则：（1）满足产品功能和使用要求；（2）确保模具结构合理、安全可靠；（3）提高模具加工精度和效率；（4）降低模具制造成本。

2. 设计步骤（1）收集和分析产品信息；（2）确定模具类型和结构；（3）绘制模具三维模型；（4）进行模具强度、刚度和稳定性校核；（5）编制模具加工工艺；（6）绘制模具二维图纸。

三、材料选择1. 常用模具材料（1）非铁金属：铝、铜、锌、镁等；（2）非金属材料：塑料、橡胶、陶瓷等；（3）钢铁材料：碳素钢、合金钢、不锈钢等。

2. 材料选择依据（1）模具的工作条件；（2）模具的形状和尺寸；（3）模具的使用寿命；（4）模具的加工性能。

四、加工工艺1. 加工方法（1）机械加工：车、铣、刨、磨、钻、镗、铰等；（2）电加工：电火花加工、线切割、电化学加工等；（3）激光加工；（4）超声波加工。

2. 加工工艺流程（1）下料：根据模具图纸和材料尺寸，将原材料切割成所需形状和尺寸的毛坯；（2）粗加工：去除毛坯表面的氧化皮、划痕等，提高毛坯的精度；（3）半精加工：进一步加工毛坯，使其达到一定的尺寸精度和形状精度；（4）精加工：加工模具的关键尺寸和形状，保证模具的精度和表面质量；（5）热处理：根据模具材料和工作条件，进行热处理以提高模具的硬度和耐磨性；（6）装配与调试：将加工好的模具零件装配成完整的模具，并进行调试。

五、热处理1. 热处理方法（1）退火；（2）正火；（3）淬火；（4）回火。

2. 热处理工艺参数（1）加热温度；（2）保温时间；（3）冷却方式。

六、装配与调试1. 装配（1）按照模具图纸和装配要求，将加工好的零件进行装配；（2）检查装配精度，确保模具的形状和尺寸符合要求。

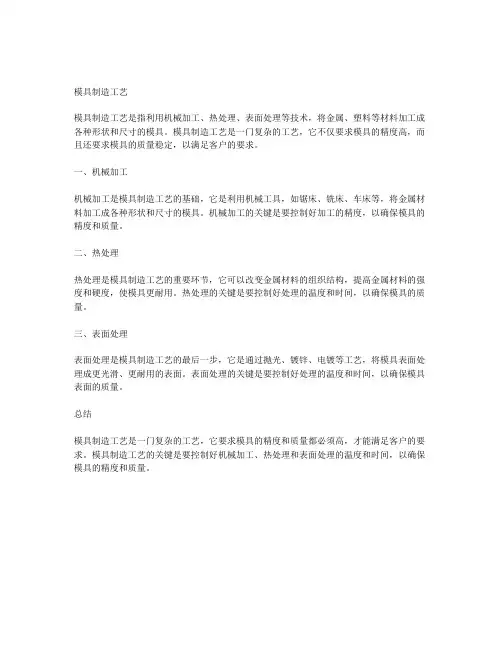

模具制造工艺
模具制造工艺是指利用机械加工、热处理、表面处理等技术，将金属、塑料等材料加工成各种形状和尺寸的模具。

模具制造工艺是一门复杂的工艺，它不仅要求模具的精度高，而且还要求模具的质量稳定，以满足客户的要求。

一、机械加工
机械加工是模具制造工艺的基础，它是利用机械工具，如锯床、铣床、车床等，将金属材料加工成各种形状和尺寸的模具。

机械加工的关键是要控制好加工的精度，以确保模具的精度和质量。

二、热处理
热处理是模具制造工艺的重要环节，它可以改变金属材料的组织结构，提高金属材料的强度和硬度，使模具更耐用。

热处理的关键是要控制好处理的温度和时间，以确保模具的质量。

三、表面处理
表面处理是模具制造工艺的最后一步，它是通过抛光、镀锌、电镀等工艺，将模具表面处理成更光滑、更耐用的表面。

表面处理的关键是要控制好处理的温度和时间，以确保模具表面的质量。

总结
模具制造工艺是一门复杂的工艺，它要求模具的精度和质量都必须高，才能满足客户的要求。

模具制造工艺的关键是要控制好机械加工、热处理和表面处理的温度和时间，以确保模具的精度和质量。

模具生产工艺流程
模具生产工艺流程是指通过一系列的生产过程，将模具从设计到制造完善的过程。

本文将介绍一个典型的模具生产工艺流程。

模具生产工艺流程主要分为模具设计、材料准备、加工制造和模具调试四个阶段。

首先是模具设计阶段。

在这个阶段，根据产品的要求和设计图纸，制定模具的设计方案。

设计方案包括模具的结构设计、模具的材料选择、生产工艺及零部件的加工等。

经过多次设计迭代，确定最终的模具设计方案。

接下来是材料准备阶段。

根据模具设计方案，准备所需的材料。

通常情况下，模具使用的主要材料有钢材、铝合金等。

在材料准备阶段，需要对材料进行切割、打磨等加工，以便于后续的加工制造。

然后是加工制造阶段。

在这个阶段，根据模具设计方案，将已经准备好的材料进行加工制造。

加工制造主要包括铣削、车削、镗削、钻孔、磨削等工艺。

通过这些加工工艺，将材料加工成符合模具设计要求的零部件。

同时，对于复杂的模具结构，还需要通过电火花加工、线切割等特殊工艺进行加工制造。

最后是模具调试阶段。

在这个阶段，将加工制造好的零部件进行组装，并进行模具的调试。

模具调试主要包括模具的安装、零部件的调整、模仁、顶针的模试等。

通过模具调试，确保模具的正常运行，达到预期的生产要求。

总结起来，模具生产工艺流程包括模具设计、材料准备、加工制造和模具调试四个阶段。

在每个阶段中，都需要严格按照设计要求和工艺规范进行操作，确保模具的质量和生产效率。

通过这个工艺流程，能够实现高效、精确、稳定的模具制造，满足产品的生产要求。

两种模具制造工艺路线
模具工业生产上用以注塑、吹塑、挤出、压铸或锻压成型、冶炼、冲压、拉伸等方法得到所需产品的各种模子和工具。

简而言之，模具是用来成型物品的工具，这种工具由各种零件构成，不同的模具由不同的零件构成。

它主要通过所成型材料物理状态的改变来实现物品外形的加工。

目前，在国际上有两种模具制造工艺路线
一是以提高机械加工与电加工的精度与质量，碳硫分析仪使手工精加工的工作量降到最低，如高精密机床和高速成型铣床及其加工工艺的发展，碳硫分析仪为这条工艺路线的发展奠定基础。

二是侧重精加工中的抛光和研磨工艺，其加工工时，与机械加工、电火花加工时间几乎相等。

一副模具是由众多的零件组配而成，碳硫分析仪零件的质量直接影响着模具的质量，而零件的最终质量又是由精加工来保证的。

在国内大多数的模具制造企业，碳硫分析仪精加工阶段采用的方法一般是磨削、电加工及钳工处理。

以上这两种模具制造工艺路线便是目前国际上最流行的两种和常用的模具制造工艺路线。

模具制造工艺课后作业习题集P186 五.6安徽机电职业技术学院教案续页第二章模具零件的机械加工第一节模架的加工一、冷冲模模架（1）作用:模具是用来安装模具的工作零件和其它结构零件, 并保证模具的工作部分在工作时刻具有正确的相对位置。

（2）组成:上、下模座, 导柱、导套滑动导向的标准冷冲模模架结构如图2-1。

图2-1 冷冲模模架a) 对角导柱模架b) 中间导柱模架c) 后侧导柱模架d) 四导柱模架1—上模座2—导套3—导套4—下模座二、导柱的加工（1）在模具中起导向作用, 并保证凸模和凹模在工作时具有正确的相对位置；保证模架的活动部分运动平稳、无阻滞现象。

冷冲模标准导柱和导套如图2-2。

图2—2 导柱和导套a) 导柱b) 导套（2）差不多构成:回转体表面（3）材料:热轧圆钢（4）加工工艺路线1）1）1）导柱的加工导柱的加工工艺路线工序号工序名称工序内容设备1 下料按尺寸￠35mm×215mm切断锯床2 车端面钻中心孔车端面保证长度212.5mm钻中心孔调头车端面保证210mm钻中心孔卧式车床3 车外圆车外圆至￠32.4mm切10mm×0.5mm槽到尺寸车端部调头车外圆至￠32.4mm车端部卧式车床4 检验5 热处理按热处理工艺进行, 保证渗碳层深度0.8~1.2mm, 表面硬度58~62HRC6 研中心孔研中心孔调头研另一端中心孔卧式车床7 磨外圆磨￠32h6外圆留研磨量0.01mm调头磨￠32r4外圆到尺寸外圆磨8 研磨研磨外圆￠32h6达要求抛光圆角卧式车床9 检验导柱加工, 外圆柱面的车削和磨削以两端的中心孔定位, 使设计基准与工艺基准重合。

若中心孔有较大的同轴度误差, 将使中心孔和顶尖不能良好接触, 阻碍加工精度, 如图2-3所示。

图2-3 中心孔的圆度误差使工件产生圆度误差修正中心孔可采纳磨、研磨和挤压如下:①车床用磨削方法修正中心孔如图2-4。

图2-4 磨中心孔1-三爪自定心卡盘2-砂轮3-工件4-尾顶尖②挤压中心孔的硬质合金多棱顶尖如图2-5。

第一章车削加工：在车床上主要对回转面进行加工的方法。

主要有：卧式车床，立式车床，转塔自动车床，数控车床铣削加工：可以用来加工平面、沟槽、螺纹、齿轮及成形表面，特别是复杂的特形面。

曲面刨削的加工方法：1.按划线刨削法：方法简单，适用单件生产，加工曲面表面粗糙，刨后应修光表面2.成型刀具刨削法：用于弧线相同的成形刨刀刨削曲面，用于一定批量生产，效率低，精度不高。

3.机械装置刨削法：较好的精度，加工质量稳定，用于大批量生产磨削加工：无心内圆磨削、行星式内圆磨削（工件不动，砂轮除了高速旋转外，砂轮轴还要围绕着固定中心作旋转运动以实现圆周进给）仿形磨削：是以预先制成的靠模为依据，加工时在一定的压力下，触头与靠模工作表面紧密接触，并沿其表面移动，通过仿形机构，使刀具作同步仿形动作，从而在零件毛坯上加工出与靠模相同形面的零件。

仿形加工类型：机械式，液压式，电控式，电液式，电光式机械式：仿形的触头与刀具之间是以刚性连接，或通过其他机构如放缩仪及杠杆等进行连接，以实现同步仿形加工。

液压式：利用液压油作为介质来传送运动信息和动力（优点：结构简单，体积小而输送功率大，动作适应力强，动作灵敏度高）电控式：以电信号传递仿形信息，利用伺服系统带动刀具做仿形运动。

｛特点：系统结构紧凑，传递信号快捷，准确，灵敏度高，仿形触头压力小，易于实现远距离控制｝电液式：以电传感器来传递仿形信号，利用液压力作为动力进行仿形加工雕刻加工：是对零件、模具型腔表面或面上的图案花纹、文字、数字的加工。

属于机械仿形加工，雕刻机加工不是直接作用式机械仿形加工，而是通过放缩尺进行仿形，雕刻机加工是在雕刻机上进行的。

雕刻机种类：平面雕刻机（用于雕刻平面上的文字、数字和图案），立体雕刻机（除了可进行平面雕刻以外，还可以进行小型模具的三维立体的雕刻）精密加工：坐标镗床、加工坐标镗床坐标镗床加工：是在坐标镗床上，利用精密坐标测量装置，对零件的孔及孔系进行高精度切削加工。
