第02章_电力负荷及其计算(刘介才)工厂供电

第02章_电力负荷及其计算(刘介才)工厂供电

Wp.a 0.7 657kW 4000h 1.84 106 kW h
工厂年无功耗电量为
Wq.a 0.8 305k var 4000h 0.976 106 k var h
第二章复习思考题
2-1 电力负荷按重要性分哪几级?各级电力负荷对供电电源有什么要求? 2-2 工厂用电设备的工作制分哪几类?各有哪些特点? 2-3 什么叫负荷持续率? 它表征哪一类工作制设备的工作特性? 2-4 什么叫最大负荷利用小时？什么叫年最大负荷和年平均负荷？什么叫负荷系数？ 2-5 什么叫计算负荷？为什么计算负荷采用半小时最大负荷？正确确定计算负荷有何意义？ 2-6 确定计算负荷的需要系数法和二项式法各有什么特点？各适用哪些场合？
常采用并联电容器）容量为
' ' QC Q30 Q30 P 30 (tan tan )
（2-59） （2-60） 图2-12 功率因数的提高与 无功功率、视在功率的变化
或
QC qC P 30
式中 qC tan tan ' ，称为无功补偿率，或比补偿容量。这无功补偿率，是表示要使 1kW 的有功功率由cos 提高到cos ' 所需要的无功补偿容量 kvar值，其单位为 “kvar/kW ”。 在确定了总的补偿容量后，即可根据所选并联电容器的单个容量qC 来确定电容器个数：
工厂供电 第二章 电力负荷及其计算
第五节 工厂的计算负荷和年电能消耗量
指导老师：庞清乐
主讲人：唐嘉松
学号：10055308 电气103班 第三小组
第五节 工厂的计算负荷与年耗电量
一. 工厂计算负荷的确定 工厂计算负荷是选择工厂电源进线及其一、二次设备的基本依据，也是计算工厂功率因数和工厂需电容量的基本依据。 确定工厂计算负荷的方法很多，可按具体情况选用。 (一). 按逐级计算法确定工厂计算负荷 如前面图2-9所示，工厂的计算负荷P30(1)，应该是高压母线上所有高压配电线计算负荷之和，再乘上一个同时系数。

电力负荷计算

电力负荷计算

例:某吊车电动机在ε1=60%时的容
量P1=10KW。试求ε2=25%时的容 量P2为多少? 解 : P2=10KW√ 0.6/0.25 =15.5KW
三、设备功率计算


建筑供电系统中各用电设备铭牌上都标明 有额定功率，但由于各用电设备的额定工 作条件不同，有的可直接相加，但有的在 计算中就不能简单的把铭牌上规定的额定 功率直接相加，必须首先把额定功率换算 到统一规定的工作制下的功率后才能相加。 设备功率一般用Pe或Ps表示。


例：一台单相电焊机380V，SN=80kVA， JC=50%，cosφ=0.5，求换算到JC=100%时的 设备容量。 解：
（4）照明用电设备的设备功率为：
1)白炽灯、碘钨灯的设备功率是指灯泡标出的 额定功率（KW）。 2)荧光灯采用普通电感镇流器时加25%，采用 节能型电感镇流器时加15%～18%。一般情 况下，荧光灯的设备功率等于灯泡额定功 率的1.2倍.
1、不同工作制下的用电设备的设备功率计算 进行负荷计算时，不同工作制下的用电设备应按 下列规定计算设备功率。 (1)长期连续工作制电机的设备功率 长期连续工作制：指在规定环境温度下连续运行， 设备任何部分的温度和温升均不超过允许值，这 类设备的设备功率就是其铭牌的额定功率 （kW）。即： Ps或Pe=Pn Ps：设备功率（KW） Pe：同Ps Pn：电动机铭牌上的功率（KW）。




二、负载持续率 用电设备在一个周期内的工作时间与周期时间的比 值称为负载持续率或负荷持续率，用JC(%)或ε表示， 负载持续率也称为暂载率。 JC%或ε=t1/T×100% T=t1+t2 T：一个工作周期的时间间隔 t1：设备在一个工作周期内的持续工作时间 t2：设备在一个工作周期内的停歇时间 同一设备,在不同的负荷持续工作时,其输出功率是 不同。例如某设备在时ε1的设备容量为P1,那么该 设备在ε2时的设备容量P2为多少呢? 这就需要进行 “等效”换算 , 即按同一周期内相同发热条件来进 行换算。设备容量与负荷持续率的平方根值成反比 关系。即：P2=P1√ε1/ε2

第2章电力负荷及其计算计算

第2章电力负荷及其计算计算

2.2.2 用电设备额定容量的计算

在每台用电设备的铭牌上都有“额定
功率”PN，但由于各用电设备的额定工作方式 不同，不能简单地将铭牌上规定的额定功率直
接相加，必须先将其换算为同一工作制下的额
定功率，然后才能相加。经过换算至统一规定
的工作制下的“额定功率”称为“设备额定容
量”，用Pe表示。
19:48
负荷曲线（load curve）：是指用于表达电力负 荷随时间变化情况的函数曲线。在直角坐标系中， 纵坐标表示负荷（有功功率或无功功率）值，横 坐标表示对应的时间（一般以小时为单位）。
19:48
3
1．负荷曲线的分类
按负荷的功率性质分： 可分为有功负荷曲线和无功负荷曲线； 按所表示的负荷变动的时间分： 可分为日负荷、月负荷和年负荷曲线。
用时间Tmax，它是一个假想时间，在此时间内， 电力负荷按年最大负荷Pmax (或P30)持续运行所消 耗的电能，恰好等于该电力负荷全年实际消耗的
电能。
19:48
7
下图为某厂年有功负荷曲线，此曲线上最大
负荷Pmax就是年最大负荷，Tmax为年最大负荷利 用小时数。
19:48
8
3.平均负荷Pav
平均负荷Pav，就是电力负荷在一定时间t内 平均消耗的功率，也就是电力负荷在该时间内消 耗的电能W除以时间t的值，即Pav=W/t 年平均负荷为Pav=Wa/8760

19:48
9
2.1.2 计算负荷（calculated load）
通常将以半小时平均负荷为依据所绘制的
负荷曲线上的“最大负荷”称为计算负荷，并把 它作为按发热条件选择电气设备的依据，用 Pca(Qca、Sca、Ica)或P30(Q30、S30、I30)表示。

第二章 负荷计算与无功功率补偿

第二章 负荷计算与无功功率补偿

第二章负荷计算与无功功率补偿本章提要：本章首先简介负荷计算的有关基本知识，然后着重讲述用电设备组计算负荷的确定方法，介绍线路尖峰电流的计算，接着讲述供电系统无功补偿、总计算负荷的确定及电能节约。

本章是分析供电系统和进行供电设计计算的基础。

本章重点：三相用电设备组计算负荷的确定方法、尖峰电流的计算方法、无功功率补偿容量的确定与无功功率补偿装置的选择、供电系统的总计算负荷确定方法。

本章难点：利用系数法确定三相用电设备组的计算负荷。

教学基本要求：了解单相用电设备组计算负荷的确定方法、电能节约的技术措施；理解用电设备工作制、确定计算负荷的系数；掌握三相用电设备组计算负荷的确定方法、尖峰电流的计算方法、无功功率补偿容量的确定与无功功率补偿装置的选择、供电系统的总计算负荷确定方法。

第一节概述一、计算负荷概念供电系统要能可靠地正常运行，就必须使其元件包括电力变压器、电器、电线电缆等满足负荷电流的要求。

因此有必要对供电系统各环节的电力负荷进行统计计算。

通过对已知用电设备组的设备容量进行统计计算求出的，用来按发热条件选择供电系统中各元件的最大负荷值，称为计算负荷。

按计算负荷选择的电力变压器、电器、电线电缆，如以最大负荷持续运行，其发热温度不致超出允许值，因而也不会影响其使用寿命。

计算负荷是供电设计计算的基本依据。

如果计算负荷确定过大，将使设备和导线选择偏大，造成投资和有色金属的浪费。

如果计算负荷确定过小，又将使设备和导线选择偏小，造成运行时过热，增加电能损耗和电压损失，甚至有可能使设备和导线烧毁，造成事故。

可见，正确计算电力负荷具有重要意义。

但是由于负荷情况复杂，影响计算负荷的因素很多，虽然各类负荷的变化有一定规律可循，但准确确定计算负荷却十分困难。

实际上，负荷也不可能是一成不变的，它与设备的性能、生产的组织及能源供应的状况等多种因素有关，因此负荷计算也只能力求接近实际。

二、用电设备工作制及设备容量的计算电器载流导体的发热与用电设备的工作制关系较大，因为在不同的工作制下，导体发热的条件是不同的。

2章工厂电力负荷及其计算解析课件

2章工厂电力负荷及其计算解析课件

Pe=7.5kW×3+4 kW× 8+3 kW×17+1.5 ×10
=120.5kW
查附录表1中“小批生产的金属冷加工机床电动机”项，得 Kd=16-0.2(取0.2), cosΦ=0. 5,tanΦ =1. 73。
因此求得: 有功计算负荷 P30 0.2120.5kW 24.1kW
无功计算负荷 Q30 24.11.73kW 41.7k var
中断供电将造成人身伤亡者,或中断供电在政治、经济上造 成重大损失者。 一级负荷应由两个独立电源供电。 ❖ 2.二级负荷
中断供电将在政治、经济上造成较大损失者。 二级负荷应由两回线路供电，供电变压器亦应有两台。
2023/12/28
5
第一节电力负荷与负荷曲线的有关概念
❖ 3.三级负荷 为一般电力负荷，不属于一、二级负荷者。 对供电电源无特殊要求，一般由单回线路供电。
式中：T为工作周期；t为工作周期内的工作时间；t。为
工作周期内的停歇时间。
❖ 额定暂载率—— N是设备的额定参数；
2023/12/28
7
第一节电力负荷与负荷曲线的有关概念
五、负荷曲线（load curve）
1、负荷曲线
表示一组用电设备的功率随时间变化关系的图形。纵轴为功 率，横轴为时间。
2023/12/28
一个假想时间，在此时间内，电力负荷按年最大负荷Pmax （或P30）持续运行所消耗的电能，恰好等于该电力负荷全 年实际消耗的电能。 即：Tmax Wa / Pmax ，Wa ——全年消耗的电能量。
❖ Tmax——用电负荷均衡性的标志，越大越均衡。
2023/12/28
16
第一节电力负荷与负荷曲线的有关概念
视在计算 S30 24.1kW / 0.5 48.2kV A

第二章 工厂的电力负荷及计算

第二章 工厂的电力负荷及计算

例：某机修车间380V线路上，接有金属切削机床电动机20台 共50KW（其中较大容量电动机有7.5kW1台，4KW3台， 2.2KW7台），通风机2台共3KW，电阻炉1台2KW。试确定此 线路上的计算负荷。
解：（1）金属切削机组计算负荷 查附表1，取Kd=0.2，cosφ=0.5，tanφ=1.73 P30（1）=0.2x50=10KW （2）通风机组计算负荷 查附表1，取Kd=0.8，cosφ=0.8，tanφ=0.75 P30（2）=0.8x3=2.4KW （3）电阻炉计算负荷 查附表1，取Kd=0.7，cosφ=1，tanφ=0 P30（3）=0.7x2=1.4KW Q30（3）=0 Q30（2）=2.4x0.75=1.8Kvar Q30（1）=10x1.73=17.3Kvar
1~3台 >3台
1~5台
>5台 —— Pe≤100KW Pe>100KW
0.95~0.8
0.8~0.6 0.5~0.2 0.5~0.4 0.4~0.3 0.60
此系数用于变压 器容量计算
0.8~0.9
2、设备容量（Pe）的计算
连续工作制、短时工作制用电设备组的设备容量 设备容量是所有设备的铭牌额定容量之和。 断续周期工作制用电设备组的设备容量 设备容量是将所有设备在不同负荷持续率下的铭牌 额定容量换算到一个规定的负荷持续率下的容量之和。 • 电焊机组（统一换算至ε=100%）
3、民用建筑中消防类电力负荷的分级及对供电电源的要求 （引自JGJ 16-2008） 民用建筑中消防类电力负荷的分级
一类高层民用建筑的消防控制室、火灾自动报警及联动 控制装置、火灾应急照明及疏散指示标志、防烟及排烟设 施、自动灭火系统、消防水泵、消防电梯及其排水泵、电 动的防火卷帘及门窗以及阀门等消防用电应为一级负荷， 二类高层民用建筑内的上述消防用电应为二级负荷。 民用建筑中消防类电力负荷对供电电源的要求 消防水泵、消防电梯、防烟及排烟风机等的两个供电 回路，应在最末一级配电箱处自动切换。 除消防水泵、消防电梯、防烟及排烟风机等消防设备 外，各防火分区的消防用电设备，应由消防电源中的双 电源或双回线路电源供电，并应满足：末端配电箱应设 置双电源自动切换装置，该箱应安装于所在防火分区内。

2019精品工厂供配电技术课件第二章 电力负荷计算及功率补偿化学


锯床
冲床
剪床
刨床
钻床
铣床
磨床
砂轮机
镗床
组合机床 车床
功能
起吊搬运物料 运输客货
EXIT
起重运输设备
行车
输送机
吊车
电梯 自动扶梯
电焊和电镀设备
电焊机的工作特点是：
电 焊
（1）工作方式呈一定的周期性，工作时间和 停歇时间相互交替。
设 （2）功率较大。
备 （3）功率因数很低。
（4）一般电焊机的配置不稳定，经常移动。
EXIT
起重电动机
对起重电动机应统一换算到ε =25%，换算公式为：
换算后设 备容量
Pe PN
N 25
2PN
N
设备铬牌暂载 率
（3－2）
（换算前）设 备铬牌额定功 率
EXIT
电焊机设备
对电焊机设备，应统一换算到ε =100%，换算公式为：
设备铬牌功率因数
Pe PN N SN cos N
这类设备的工作时间较短，停歇时 间较长。如：金属切削用的辅助机 械(龙门刨横梁升降电动机、刀架快 速移动装置)、水闸用电动机等。
这类设备的工作呈周期性，时而工作 时而停歇，如此反复，且工作时间与 停歇时间有一定比例。如起重机、电 焊机、电梯等
EXIT
负荷持续率
通常用一个工作周期内工作时间占整个周期的
继电保护整定 选择仪表量程 安排供电方案及系统运行方式
EXIT
3. 电力负荷的类型
① 按用途可分为：照明负荷和动力负荷 ② 按行业分：工业负荷、非工业负荷和居民生
活负荷（民用电） ③ 电力负荷（设备）按工作制的分类 长期连续工作制 短时工作制 这类设备的工作时间较短，而

供电第2章

是设备容量Pe 。
工作制
1） 连续运行工作制
采用长期连续运行工作制的设备工作时 间长，连续运行， 绝大多数用电设备都属于 这一类设备， 如风机、泵类、搅拌机、球磨 机、机床、 照明、电炉等。 这类设备的设备 容量就是设备铭牌上的额定容量。
2） 短时运行工作制
采用短时运行工作制的设备工作时间短，停歇时间长， 如 船闸电动机、机床中的辅助电动机等，其设备容量按铭牌额定 容量计算。
用电设备组名称
小批量生产的金属冷加工机床电动 机 大批量生产的金属冷加工机床电动 机 小批量生产的金属热加工机床电动 机 大批量生产的金属热加工机床电动 机 通风机、水泵、空压机及电动发电 机组电动机 非连锁的连续运输机械及铸造车间 整砂机械 连锁的连续运输机械及铸造车间整 砂 机械 锅炉房和机加工、机修、装配等类 车间的吊车( =25%)
S30
I30
P320 Q320
S30 3U N
以上两式中的∑P30,i和∑Q30, i分别为各组设备的有功和无功 计算负荷之和。对车间干线取K∑p=0.85～0.95，K∑q=0.90～0.97； 对车间母线取K∑p=0.90～0.95，K∑q=0.93～0.97。
注意：由于各组设备的功率因数不一定相同，因此总的视 在计算负荷和计算电流一般不能用各组的视在计算负荷或计算 电流之和来计算。此外，在计算多组设备总的计算负荷时，为 了简化和统一，各组的设备台数不论多少，各组的计算负荷均 按供电设计手册所列的计算系数来计算，而不必考虑设备台数 少而适当增大Kd和cosφ值的问题。
工厂供电
第二章 电力负荷计算
本章主要内容：电力负荷有关概念 用电设备组计算负荷 工厂计算负荷 尖峰电流及其计算
2.1.1 电力负荷与负荷曲线

工厂供电电力负荷及其计算1PPT课件


通常把根据半小时平均负荷所绘制的负荷曲线上的 “最大负荷”称为计算负 荷，并作为按发热条件选择电气设备的依据，因此
Pc Pmax P30
第15页/共74页
2、确定计算负荷的系数
1．需要系数Kd：负荷曲线中的最大有功计算负荷Pmax与全部用电设备额定功率
之比值，即
PN
Kd
Pmax PN
P30 PN
KL
✓ 各用电设备的平均效率 ;
e
✓ 线路的供电效率 。 W L
因此，用电设备组的计算负荷为:
P30
KKL
eW L
Pe Kd
Pe
K d
KKL
eW L
第24页/共74页
2．多个用电设备组的计算负荷
当车间配电干线上有多组用电设备时，各组用电设备的最大负荷不 同时出现，此时应计入一个同时系数。
2．利用系数Ku：负荷曲线中的平均计算负荷Pav与全部用电设备额定功率 之
比值，即
PN
Ku
Pav PN
3．二项式系数b、c。
第16页/共74页
二、 按需要系数法确定计算负荷
1、概述
求计算负荷的方法有：需要系数法、二项式系数法、利用系数法和单位产品 耗电量法等。
2、按需要系数确定计算负荷
1．设备容量Pe的确定
换算公式如下：
A相:
PA p ABA PAB pCAA PCA
QA qABAPAB qCAAPCA
B相:
PB pBCB PBC p ABB PAB
QB qBCB PBC qABB PAB
C相:
PC pCAC PCA pBCC PBC
QC qCAC PCA qBCC PBC
然后分相计算各相的设备容量，则最大负荷相的3倍即为总的等效三相设备容量。

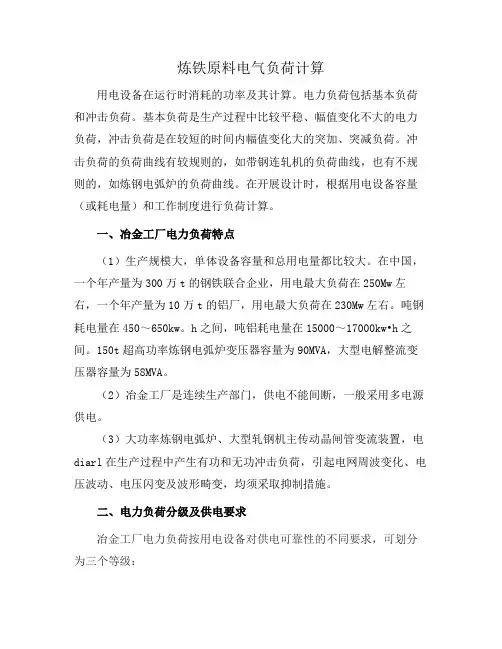

炼铁原料电气负荷计算

炼铁原料电气负荷计算用电设备在运行时消耗的功率及其计算。

电力负荷包括基本负荷和冲击负荷。

基本负荷是生产过程中比较平稳、幅值变化不大的电力负荷，冲击负荷是在较短的时间内幅值变化大的突加、突减负荷。

冲击负荷的负荷曲线有较规则的，如带钢连轧机的负荷曲线，也有不规则的，如炼钢电弧炉的负荷曲线。

在开展设计时，根据用电设备容量（或耗电量）和工作制度进行负荷计算。

一、冶金工厂电力负荷特点（1）生产规模大，单体设备容量和总用电量都比较大。

在中国，一个年产量为300万t的钢铁联合企业，用电最大负荷在250Mw左右，一个年产量为10万t的铝厂，用电最大负荷在230Mw左右。

吨钢耗电量在450～650kw。

h之间，吨铝耗电量在15000～17000kw•h之间。

150t超高功率炼钢电弧炉变压器容量为90MVA，大型电解整流变压器容量为58MVA。

（2）冶金工厂是连续生产部门，供电不能间断，一般采用多电源供电。

（3）大功率炼钢电弧炉、大型轧钢机主传动晶闸管变流装置，电diarl在生产过程中产生有功和无功冲击负荷，引起电网周波变化、电压波动、电压闪变及波形畸变，均须采取抑制措施。

二、电力负荷分级及供电要求冶金工厂电力负荷按用电设备对供电可靠性的不同要求，可划分为三个等级：（1）一级负荷：突然停电将造成人身伤亡或重大设备损坏，且难以修复者，或在经济上造成重大损失者。

如炼铁高炉的泥炮机、开口机、热风炉助燃风机、鼓风机站、水泵站；炼钢转炉吹氧管升降机构、烟罩升降机构、炉体倾动机构；大型连续轧钢机；铝电解装置；焦炉推焦车、消火车、拦焦车、煤气加压站和氧气站等的电力负荷。

（2）二级负荷：突然停电将产生大量废品、引起大量减产、企业内运输停顿等，在经济上造成较大损失者。

如高炉上料系统、转炉上料系统、电炉电极升降机构、倾动机构、电磁搅拌机、连铸机、轧钢机和金属制品生产系统等的电力负荷。

（3）三级负荷：所有不属于一级和二级的电力负荷。

如机械修理设施、电气修理设施等的电力负荷。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第二章电力负荷计算2-2 用单位产品耗电量估算企业的计算负荷在选择企业厂址方案阶段，为了便于编制设计方案意见书，当缺乏正式的用电设备资料时，可用单位产品耗电量来估算企业的负荷，必须指出用此法求出的用电负荷可能与实际负荷有出入，所以，当获得正式资料后，应按“需要系数法”（见下节）求得的计算负荷予以校正。

用单位产品耗电量估算企业的计算负荷时，可用下列公式:1.企业年电能需要量W n=W d M 千瓦-小时(2-1) 2．企业的平均负荷P p=W n/T n千瓦(2-2)3.企业的最大负荷P max=W n/T max千瓦（2-3）式中 W d——企业单位产品电能消耗量，千瓦—小时/吨（度/吨）；M——企业全年的总产量，吨；T n——企业一年中的实际工作小时数（假日、修理时间、第二班和第三班末工作的时间等除外）；T max——企业年最大负荷利用小时数，见表2-5。

企业单位产品耗电量参考资料如下表有色金属矿山采选企业单位产品耗电量表2-1序生产方法单位单位产品耗电量备注号1 锡采矿（砂矿）度/吨3-52 锡采矿（脉矿）”15-203 锡重力选厂”104 铜采矿（露天）”3-7．35 铜采矿（坑采）”15-206 铜浮选”20-247 铜采选联合企业”30-508 铅、锌采矿（坑采）”15-209 铅、锌浮选”25-2610 铜、铅、锌浮选”33-3811 铅、锌采选联合企业”45-5012 钨采矿”15-2013 钨选矿”10-2514 钨采选联合企业”38-5015 汞采矿（坑采）”3016 汞选矿”4017 汞采选联合企业”70有色金属冶炼企业单位产品耗电量表2-2序号生产方法单位单位产品耗电量备注1 鼓风炉熔炼系统（粗铜）度/吨650-760 设计指标2 反射炉熔炼系统（粗铜）”832 ”3 闪速炉熔炼系统（粗铜）”1125 ”4 铅的鼓风炉还原熔炼”1200 ”5 铅的湿法冶炼”1100 ”6 锡精炼反射炉还原”80-1507 铜电解”492-5208 铅电解”178-207锌电解”4100-420010 铝电解”17000-1800011 镍电解”3800-420012 镁电解”1480013 镉电解”32014 锑电解”3300-370015 锰电解”800016 铝氧（Al2O3）”500-60017 石墨电极”5000-700018 冰晶石”14219 氟化铝”18620 氟化镁”15821 氟化钠”8122 硫酸”70-12023 水泥”40-12024 无烟煤”16-1725 褐煤”10-12黑色金属矿山采选、烧结企业单位产品耗电量表2-3序号生产方法单位单位产品耗电量备注实测变化范围设计变化范围一般1 露天矿（机械化开采、电机车运输）度/吨大型”1．5-2 3-6 5 中型”2．5-3 3-6 5小型” 1.5-2.5 3-6 52 坑内矿（机械化开采、电机车运输）”薄矿体”15-25 15-40 25 厚矿体”15-20 15-40 253 磁选厂（两段磨矿）度/吨原矿20 18-23 204 焙烧磁选厂（两段磨矿）”22 23-25 245 浮选厂（两段磨矿）”30 28-33 306 烧结厂”18米2冷矿度/吨烧结矿——20-22 2124米2冷矿”——20-22 2136米2冷矿”——24-26 2550米2冷矿”——23-25 2475米2冷矿”——23-25 2418米2热矿”——18-21 2024米2热矿”——18-21 2036米2热矿”——22-24 2350米2热矿”20-26 22-24 2375米2热矿”20-24 22-24 2390米2冷矿”————23130米2冷矿”————23注：1．一段磨矿的选矿厂大约每吨原矿耗电比两段磨矿少3—4度；2．当露天矿无破碎车间，且机修主要靠选矿厂或外单位协作修理时，耗电指标可取3或4度/吨；3．各坑内矿涌水量大小相差很大，耗电指标波动范围亦很大，当套用指标时一般为25度/吨矿，当排水量负荷占总负荷的44.6%时，其耗电指标为40-50度/吨矿；4．露天矿（当套用实测指标时），在矿区地形复杂的情况下取上限，不复杂时取下限；中小型矿山采用铁矿电气机车运输时取上限，采用平洞溜井开拓时取下限；5．坑内矿（当套用实测指标时），在采用竖井、斜井开拓或机械化程度较高的矿山取上限；当采用平洞溜井开拓或半机械化生产的矿山取下限。

黑色金属冶炼企业单位产品耗电量表2-4序号生产方法单位单位产品耗电量备注1 钢铁联合企业小型（10万吨以下）度/吨250-300中型（10-60万吨）”300-350大型（60万吨以上）”350-4002 炼铁”5-103 转炉炼钢”25-304 平炉炼钢”7-155 热装”450-5006 冷装”800-9007 小型轧钢厂”40-508 大中型轧钢厂”70-909 炼焦”20-25各种不同工业部门的年最大负荷利用小时数表2-5序号工业部门年最大负荷利用小时数Tmax1 有色冶金企业采矿5000-5500选矿6000-6500冶炼（不包括电解）6500电解铜7500电解铅7000-7500电解锌8000机修一班制2000二班制3500三班制45002 钢铁联合企业小型（10万吨以下）4500-5000中型（10-60万吨）5000-5500大型（60万吨以上）6000-70003 炼铁5500-65004 转炉炼钢5500-65005 平炉炼钢5500-65006 炼焦6000-65007 化学工厂62008 机械制造厂44009 造纸工业550010 木材加工450011 电机制造厂498012 汽车修理厂437013 农业机械制造厂533014 汽车拖拉机厂49602-2用需要系数法求企业的计算负荷一、电力负荷计算在已知需要系数和设备容量时，即可求出计算负荷：1. 单组用电设备：P js=K x P s （2-4）Q js =P js tan φ （2-5）S js =22JS JS Q P + （2-6）式中 P e ——电气设备的额定容量，千瓦；Kx ——需要系数，见表2-7至表2-10；Tan ——功率因数的正切值，见表2-7至表2-10.2.多组用电设备（确定车间变电所）：∑P js =K ∑*Y ∑(K x P e ) （2-7） ∑Q js =K ∑*w ∑(K x P e tan φ) （2-8）S js =22)()(JSJS Q P ∑+∑ （2-9） 式中 K ∑*Y ，K ∑*w ——最大负荷的有功功率和无功功率同时系数，见表2-6.企业有功功率和无功功率同时系数表 表2-5使用地点K ∑*YK ∑*w车间变电所二次侧 0.80-0.90 0.93-0.97总降压变电所（配电站）二次侧 0.90-0.95 0.97 一般如用电设备连续性较差，且回路数较多时，可适当取小一些，如受电设备数量很少，则可取大一些。

一、有色冶金企业电气设备的需要系数和功率因数表 表2-7序号用电设备名称计算数据Kx cos φ tan φ（一）采矿场（坑内）1 坑内水泵 0.75 0.80 0.752 尾矿水泵0.85 0.85 0.62 3 生产、生活水泵 0.90 0.80-0.85 0.75-0.62 4 通风机 0.70-0.85 0.80 0.75 5 水银整流器 0.70-0.75 0.75 0.88 6 硅整流器 0.75-0.85 0.90-0.94 0.49-0.35 7 卷扬机 0.55-0.60 0.80 0.75 8 空压机0.850.820.70 9 电耙绞车、载货绞车0.45 0.78 0.80（二）采矿场（露天）1多斗式挖掘机0.75-0.900.750.882 单斗式挖掘机0.40-0.55 0.50-0.70 1.73-1.023 单斗式挖掘机1米30.50 0.70 1.024 单斗式挖掘机2米30.50 0.70 1.025 冲击型钻机0.60 0.60 1.346 旋转型钻机0.60 0.60 1.347 皮带运输机0.75 0.60 1.338 移动式空压机0.75 0.75 0.889 固定式空压机0.85 0.82 0.7010 移动式水泵0.70 0.75 0.8811 固定式水泵0.80 0.80 0.7512 起重机械0.25 0.60 1.3313 采场照明0.70 1.00 ——14 废石场照明0.90 1.00 ——15 电耙绞车0.20-0.40 0.50 1.7316 斜坡卷扬0.40-0.60 0.60 1.33（三）选矿厂1 索道用电动机0.80 0.80 0.752 铁板给矿机0.87 0.84 0.653 翻车机0.20 0.80 0.754 皮带给矿机、摆式给矿机0.70 0.72 0.965 粗碎碎矿机（老虎口、旋回）0.58 0.71 0.996 圆锥碎矿机0.70 0.79 0.787 油泵0.70 0.80 0.758 皮带运输机0.70 0.76 0.869 筛子0.60 0.70 1.0210 球磨机0.90 0.80 0.7511 小型球磨机0.75 0.80 0.7512 分级机0.85 0.80 0.7513 浮选机4、5、6A 0.95 0.80 0.7514 浮选机1、2、3、7A 0.90 0.80 0.7515 跳汰机0.85 0.80 0.7516 跳汰盘0.80 0.70 1.0217 自动溜槽、摇床0.60 0.70 1.0218 圆筒式洗衣机0.70 0.88 0.5419 水力分级机0.65 0.70 1.0220 磁选机0.65 0.70 1.0221 给药机0.70 0.72 0.9622 搅拌槽0.65 0.65 1.1723 取样机0.65 0.65 1.1724 干式取样机0.75 0.74 0.9125 浓密机0.70 0.70 1.0226 真空过滤机、圆通干燥机0.70 0.75 0.8827 真空泵0.80 0.85 0.6228 空压机0.70 0.78 0.8029 斗式提升机、螺旋运输机0.75 0.77 0.8330 包装机、配料机0.65 0.65 1.1731 电气补带板0.10 0.95 0.3332 缝纫机0.65 0.70 1.0233 通风机、排烟机0.70 0.78 0.8034 砂泵、隔膜泵0.70 0.80 0.7535 水泵（10千瓦以上）0.80 0.85 0.6236 水泵（10千瓦以下）0.70 0.19 0.7837 电动发电机组0.75 0.80 0.7538 起重机0.10 0.50 1.7339 提升机0.75 0.77 0.8340 电耙绞车0.40 0.50 1.7341 电焊机0.35 0.35 2.6142 加热器0.5-0.8 0.95 0.32（四）冶炼厂1 泵及通风机（包括水泵、泥浆泵、排风机、鼓风机）0.70-0.75 0.80 0.752 运输机（包括皮带运输机、提升机、螺旋运输机）0.65 0.70 1.023 破碎机（包括颚式、锥式）0.60 0.70 1.024 粉碎机（球磨机）0.90 0.85 0.625 搅拌机（包括分级机、沉降槽、混合槽、蒸发器）0.70 0.80 0.756 回转机械（包括冷却机、回转窖、回转筒、过滤机、烘干机）0.60 0.70 1.027 吊车、提升机0.15 0.50 1.738 压缩机（空压机）0.75 0.80 0.759 机床0.20 0.60 1.3310 加热器0.60 0.95 0.3211 电弧炉0.90 0.85 0.6212 电焊机0.35 0.50 1.73二、黑色金属矿山企业电气设备的需要系数和功率因数表表2-8序号用电设备名称计算数据Kx cosφtanφ（一）露天采矿1 交流传动装置的单斗式挖掘机1台0.65 0.65 1.172-4台0.60 0.65 1.175-10台0.55 0.65 1.1711-16台0.50 0.65 1.17 2 直流传动装置的单斗式挖掘机1台0.75 0.70 1.022-4台0.70 0.70 1.025-10台0.63 0.70 1.0211-16台0.57 0.70 1.02 3 钢绳冲击式和旋转式穿孔机1台0.60 0.60 1.342-4台0.55 0.60 1.345-10台0.50 0.60 1.3411-16台0.40 0.60 1.34 4 移动式空压机1台0.80 0.70 1.022-4台0.70 0.70 1.02 5 固定式空压机1台0.85 0.78 0.812-4台0.78 0.78 0.81 6 功率在50千瓦以下的水泵1台0.80 0.75 0.882-4台0.70 0.75 0.885-10台0.60 0.75 0.88 7 功率大于50千瓦的水泵1台0.85 0.80 0.752-4台0.75 0.80 0.75 8 电耙绞车、刮斗卷扬机1台0.40 0.70 1.022-4台0.35 0.70 1.025-10台0.30 0.70 1.029 斜坡卷扬机0.60 0.70 1.0210 移动式修理机床0.40 0.65 1.1711 电焊变压器1台0.35 0.55 1.522-4台0.30 0.55 1.5212 牵引用电动发电机组0.70 0.80 0.7513 牵引用水银整流器0.70 0.92 0.4214 牵引用硅整流器0.80 0.92 0.4215 工业场地建筑物照明0.80 1.00 0.00（二）坑内采矿1 功率在50千瓦以下的水泵1台0.80 0.75 0.882-4台0.70 0.75 0.885-10台0.60 0.75 0.88 2 功率大于50千瓦的水泵1台0.85 0.80 0.752-4台0.75 0.80 0.753 钻孔机1台0.50 0.70 1.022-4台0.45 0.70 1.025-10台0.40 0.70 1.02 4 局部扇风机1台0.70 0.75 0.882-4台0.65 0.75 0.88 5 生产通风机1台0.75 0.78 0.812-4台0.70 0.78 0.81 6 调车和运输绞车1台0.60 0.75 0.882-4台0.55 0.75 0.885-10台0.50 0.75 0.88 7 电耙绞车、刮斗卷扬机1台0.40 0.70 1.022-4台0.35 0.70 1.025-10台0.30 0.70 1.02 8 移动式空压机1台0.80 0.70 1.022-4台0.70 0.70 1.02 9 固定式空压机1台0.85 0.78 0.812-4台0.78 0.78 0.81 10 斜坡卷扬机0.60 0.70 1.0211 提升机（升降机）和螺旋式输送机1台0.80 0.77 0.83 2-4台0.75 0.77 0.8312 翻车机、推车机0.40 0.50 1.7313 装载机0.40 0.65 1.1714 修理机床0.40 0.65 1.1715 电焊变压器1台0.35 0.55 1.522-4台0.30 0.55 1.5216 牵引用电动发电机组0.70 0.80 0.7517 井下照明 1.00 1.00 0.00（三）破碎筛分车间1 粗破碎机具有双电动机传动的鄂式破碎机和圆锥式破碎机0.50 0.62 1.27具有单电动机传动的圆锥破碎机0.65 0.75*0.88*链式破碎机0.65 0.74 0.912 中破碎机圆锥式破碎机0.65 0.75*0.88*鄂式破碎机0.65 0.75*0.88* 3 细破碎机圆锥破碎机0.70 0.75*0.88*单辊破碎机0.65 0.75*0.88*四辊破碎机0.70 0.75*0.88* 4 给矿机板式给矿机0.65 0.75 0.88 盘式给矿机0.65 0.75 0.88 带式给矿机0.50 0.65 1.17 筒式给矿机0.50 0.65 1.17 摆式给矿机0.50 0.65 1.17 槽式给矿机（功率在10千瓦以下）0.50 0.65 1.17 链式给矿机0.50 0.65 1.175 各种筛0.50 0.65 1.176 皮带机轻型皮带机（功率在4.5千瓦以0.40 0.60 1.34下）重型皮带机（带宽在1400毫米以0.65 0.75 0.88下）超重型皮带机（带宽在1600-20000.80 0.85*0.62*毫米）7 翻车机0.15 0.50 1.738 吊车0.15 0.50 1.739 漏矿车0.40 0.65 1.1710 通风机0.80 0.80 0.7511 电焊变压器0.35 0.35 2.6712 采样机0.75 0.75 0.8813 修车机床0.15 0.50 1.7314 排水泵0.80 0.80 0.7515 照明0.8-0.9 1.00 0.0016 油泵0.80 0.80 0.7517 加热器0.80 0.95 0.3318 斗式运输机0.60 0.70 1.02（四）选矿、过滤及干燥车间1 球磨机和棒磨机功率在55千瓦以下的0.80 0.80 0.75功率在55千瓦以上的0.95 0.85*0.62* 2 给矿机重型槽式给矿机0.80 0.80 0.75带式给矿机0.50 0.65 1.17筒式给矿机0.50 0.65 1.17摆式给矿机0.50 0.65 1.17板式给矿机0.65 0.75 0.88盘式给矿机0.65 0.75 0.88 3 分级机耙式分级机0.60 0.70 1.02螺旋分级机0.80 0.80 0.75四室水力分级机0.70 0.75 0.88 4 皮带机轻型皮带机（功率在4.5千瓦0.40 0.60 1.34以下）重型皮带机（带宽在1400毫米0.65 0.75 0.88以下）起重型皮带机（带宽在0.80 0.85*0.62*1600-2000毫米）5 各种给药机械0.40 0.60 1.346 螺旋输送机、提升机0.65 0.75 0.887 砂泵0.85 0.85 0.628 通风机0.80 0.80*0.75*9 送风机、排风机0.80 0.80*0.75*10 循环水泵0.80 0.80*0.75*11 水泵0.80 0.80*0.75*12 干燥机0.75 0.80 0.7513 气体洗涤器、洗矿机0.75 0.80 0.7514 同步电动机的励磁机组0.80 0.80 0.7515 电动发电机组0.80 0.80 0.7516 硒整流器0.80 0.80 0.7517 真空泵0.95 0.85*0.62*18 油泵0.80 0.80 0.7519 加热器0.80 0.95 0.3320 各种槽0.60 0.70 1.0221 浓缩机0.60 0.70 1.0222 摇床0.60 0.70 1.0223 跳选机0.60 0.70 1.0224 闸阀0.15 0.50 1.7325 各种电磁选矿机0.60 0.70 1.0226 漏矿车0.50 0.75 0.8827 泥勺机0.60 0.70 1.0228 过滤机0.70 0.75 0.8829 空压机0.75 0.85 0.6230 搅拌机0.65 0.65 1.1731 浮选机及刮板0.90 0.80 0.7532 脱磁器0.70 0.75 0.8833 采样机0.65 0.65 1.1734 淘汰盘0.65 0.75 0.8835 吊车0.15 0.50 1.7336 修理机床0.15 0.50 1.7337 实验室设备试验用破碎磨矿设备0.70 0.75 0.88电动机0.30 0.50 1.73加热器0.50 1.00 0电阻炉、干燥箱0.80 1.00 0硫化器 1.00 1.00 038 电焊变压器0.35 0.35 2.6739 照明0.8-0.9 1.00 0（五）竖炉、转炉焙烧车间1 搬出机0.70 0.75 0.882 抛矿辊0.70 0.75 0.883 抽烟机0.80 0.80 0.754 转炉及附属设备0.90 0.85 0.625 振动给矿机0.65 0.80 0.756 双螺旋机0.85 0.85 0.627 煤气阀门0.15 0.50 1.738 电磁制动器0.65 0.35 2.67（六）烧结车间1 烧结带为18、50平方米的烧结机用抽风机0.90 0.85*0.62*2 烧结带为75平方米的烧结机用抽风机0.90 0.85*0.62*3 电振动机 1.00 0.60 1.344 翻车机0.40 0.50 1.735 混合机0.75 0.80 0.756 冷却盘0.75 0.80 0.757 烧结机0.70 0.80 0.758 卸料器0.70 0.75 0.889 吊车0.40 0.50 1.7310 锤式破碎机0.70 0.75 0.8811 冷却盘用排风机0.80 0.80 0.75（七）机修及辅助车间1 机床0.25 0.50 1.732 吊车0.20 0.50 1.733 空压机、鼓风机0.70 0.80 0.754 研磨机0.75 0.80 0.755 气锤0.80 0.80 0.756 小型机床：台上设备0.40 0.65 1.177 电动机试验装置0.75 0.80 0.758 电焊变压器0.35 0.35 2.679 加热器0.80 1.00 010 电炉变压器0.85 0.92 0.4211 倾动电动机0.20 0.80 0.7512 功率放大机组0.70 0.80 0.7513 混砂机0.70 0.75 0.8814 碾砂机0.75 0.80 0.7515 球磨机0.75 0.80 0.7516 运砂箱、筛砂机、松砂机、洗砂机0.75 0.80 0.7517 通风机0.65 0.80 0.7518 加料装置0.20 0.50 1.73三、机械加工工业电气设备的需要系数和功率因数表表2-9序号用电设备名称计算数据Kx cosφtanφ1 一般工作制的小批生产金属冷加工机床0.14-0.16 0.50 1.732 大批生产金属冷加工机床0.18-0.20 0.50 1.733 小批生产金属热加工机床0.20-0.25 0.55-0.60 1.51-1.334 大批生产金属热加工机床0.27 0.65 1.175 金属冷加工机床*0.12-0.15 0.50 1.736 压床、锻锤、剪床0.25 0.60 1.337 锻锤*0.20-0.30 0.50 1.738 生产用通风机0.70-0.75 0.80-0.85 0.75-0.629 卫生用通风机0.65-0.70 0.80 0.7510 通风机*0.40-0.50 0.80 0.7511 泵、空压机、电动发电机组0.70-0.85 0.85 0.6212 透平压缩机0.85 0.85 0.6213 压缩机*0.50-0.65 0.80 0.7514 不连锁的提升机、皮带运输机、螺旋运输机等连续运输机械0.50-0.60 0.75 0.8815 同上，但带有联锁的0.65 0.75 0.8816 JC=25%的吊车0.14-0.20 0.50 1.7317 铸铁及铸钢车间起重机0.15-0.30 0.50 1.7318 轧钢车间、脱锭车间起重机0.25-0.35 0.50 1.7319 锅炉房、修理、金工、装配等车间起重机0.05-0.15 0.50 1.7320 加热器、干燥箱0.80 0.95-1.00 0-0.3321 高频感应电炉*0.70-0.80 0.65 ——22 低频感应电炉0.80 0.35 ——23 高频装置（电动发电机/真空管振荡器）0.80 0.80/0.65 0.75/1.1724 低频装置0.65/0.80 0.70/0.87 1.02/0.55（”）25 0.50-1.50吨电阻炉0.65 0.80 0.7526 电炉变压器0.35 0.35 ——27 自动装料电阻炉0.70-0.80 0.98 0.2028 非自动装料电阻炉0.60-0.70 0.98 0.2029 单头焊接电动发电机0.35 0.60 1.3330 多头焊接电动发电机0.70 0.70 1.0231 自动弧焊变压器0.50 0.50 1.7332 点焊机与缝焊机*0.35-0.60 0.60 1.3333 对焊机、铆钉加热器0.35 0.70 1.0234 单头焊接变压器0.35 0.35 2.6735 多头焊接变压器0.40 0.35 2.6736 煤气电气滤清机组0.80 0.78 0.8037 点焊机*0.10-0.15 0.50 1.7338 高频电炉0.50-0.70 0.70 1.0039 电阻炉*0.55 0.80 0.75*为实测数据四、化学工业大容量电气设备的需要系数和功率因数表表2-10序号用电设备名称计算数据Kx cosφtanφ1 氢氮混合气压缩机0.90 0.90 0.492 空气压缩机0.80-0.90 0.90 0.493 循环气压缩机0.90 0.90 0.494 冷冻机0.80-0.90 0.90 0.495 水泵0.80-0.90 0.85 0.626 鼓风机0.80-0.90 0.85 0.627 电动发电机0.80-0.90 0.85 0.628 球磨机0.75-0.90 0.80 0.759 破碎机0.75-0.90 0.80 0.7510 挖掘机0.60-0.80 0.70 1.0211 电弧炼钢机0.75-0.85 0.80 0.7512 矿热炉0.80-0.90 0.90 0.4913 合成炉0.70-0.85 0.95 0.3214 水银整流器0.75-0.85 0.90-0.94 0.49-0.3515 硅整流器0.75-0.85 0.90-0.94 0.49-0.3516 试验变压器0.50 0.50 1.73各种工业企业的需要系数及功率因数表表2-11序号工业部门需要系数最大负荷时功率因数变动范围建议采用变动范围建议采用1 有色冶金企业0.60-0.70 0.65 ————2 汽轮机制造厂0.38-0.49 0.38 ——0.883 锅炉制造厂0.26-0.33 0.27 0.73-0.75 0.734 柴油机制造厂0.32-0.34 0.32 0.74-0.84 0.745 重型机械制造厂0.25-0.47 0.35 ——0.796 机床制造厂0.13-0.30 0.20 ————7 重型机床制造厂0.32 0.32 ——0.718 工具制造厂0.34-0.35 0.34 ————9 仪器仪表制造厂0.31-0.42 0.37 0.80-0.82 0.8110 滚珠轴承制造厂0.24-0.34 0.28 ————11 量具刃具制造厂0.26-0.35 0.26 ————12 电机制造厂0.25-0.38 0.33 ————13 石油机械制造厂0.45-0.50 0.45 ——0.7814 电线电缆制造厂0.35-0.36 0.35 0.65-0.80 0.7315 电气开关制造厂0.30-0.60 0.35 ——0.7516 阀门制造厂0.38 0.38 ————17 铸管厂——0.50 ——0.7818 橡胶厂0.50 0.50 0.72 0.7219 通用机器厂0.34-0.43 0.40 ————注：1.本表摘自一机部二院《车间配电设计手册》，1项系新增。
