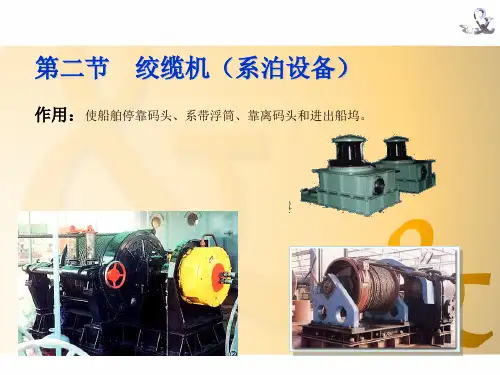

船舶辅机——绞缆机

烟 台 大 学 海 洋 学 院 《 船 舶 辅 机 》 理 论 教 学
2013-7-13
主讲 赵伟船舶辅机教学
烟 台 大 学 海 洋 学 院 《 船 舶 辅 机 》 理 论 教 学
2013-7-13
主讲 赵伟船舶辅机教学
烟 台 大 学 海 洋 学 院 《 船 舶 辅 机 》 理 论 教 学
锚 机
2013-7-13 主讲 赵伟船舶辅机教学
烟 台 大 学 海 洋 学 院 《 船 舶 辅 机 》 理 论 教 学
•霍尔锚是应用 最广的一种无 杆转爪锚，锚 爪和锚冠的主 要部分铸成一 体。锚柄单独 锻成。锚柄从 底部插入锚冠 的中心孔中。 锚柄底部具有 销轴，两侧用 挡销加以阻挡。
2013-7-13 主讲 赵伟船舶辅机教学
CMIC三角大抓力锚的抓力无论在哪种情况下均超过 了普通锚抓力的两倍。试验成功地证明了CMIC三角锚 是大抓力锚。
2013-7-13
主讲 赵伟船舶辅机教学
烟 台 大 学 海 洋 学 院 《 船 舶 辅 机 》 理 论 教 学
五、应用前景
CMIC三角大抓力锚的性能比传统的普通锚有了较大的 改进，因而其应用前景十分广泛。首先在诸如挖泥船、 起重船这类工程船舶上，由于其作业时外力较大，使其 位移相应较大，因此选择CMIC三角大抓力锚能使这些船 使用较小的锚就可获得较大的抓力而稳定船舶。 其次CMIC三角大抓力锚应用在大型石油钻井平台的系 泊定位上更是传统的普通锚所无法比拟的，由于它的大 抓力和稳定性好，使得象海深石油钻井平台这样的超大 型海上设施变得安全可靠，可广泛地被各种石油钻井平 台所采用，可以预见CMIC三角大抓力锚在人类未来的海 洋活动中将发挥越来越重要的作用。
2013-7-13 主讲 赵伟船舶辅机教学

第一节 锚机
2、无杆锚 没有横杆，锚爪可以转动的两爪锚为无杆锚。该类锚的特点是，在
工作中两个爪同时啮入土中，稳定性好，对各种土质的适应性强，收藏 方便。无杆锚发展较快，已由第一代发展到第三代。常用的无杆锚主要 有霍尔锚、斯贝克锚、AC- 14型锚及DA-1型锚 。
第一节 锚机
3、大抓力锚 大抓力锚实际上是一种有杆转爪锚，因其具有很
第一节 锚机
制链器
第一节 锚机
锚链
美国标准链(ASTM80 STANDARD LINK CHAIN)
焊接链条(WELDED LINK CHAIN)
DIN5687标准链条80级(DIN5687 LINK CHAIN (G80))
链环(LINK)：普通链环(COMMON LINK) 末端链环(END LINK)
锚的抛投方式：
船舶抛锚停泊是常用停泊方法。其 过程大致是：船上以锚链或锚索连接的 锚抛入水中着地，并使其啮入土中，锚 产生的抓力与水底固结起来，把船舶牢 固地系留在预定的位置，根据不同的水 域、气象条件和作业要求、锚的抛投方 法有所不同，常用的方式有首抛锚、尾 抛锚及首尾抛锚，如图所示。
船首抛锚有抛单锚和双锚两种；
锚旋转卸扣(ANCHOR SWIVEL SHACKLE) 肯特式连接卸扣(KENTOR JOINING SHACKLE)
连接卸扣(JOINING SHACKLE) 末端卸扣(END SHACKLE)
转环(SWIVEL)
第一节 锚机
锚机分类Electromoti Nhomakorabeae Unmooring Integrated Machine

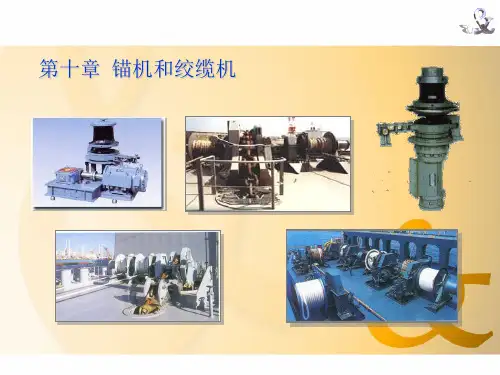

第十章 锚机和绞缆机
第十章 锚机和绞缆机
第十章 锚机和绞缆机
锚锭的出现和变化

船用锚机绞缆机课件
$number {01}
目录
• 船用锚机绞缆机概述 • 船用锚机绞缆机结构 • 船用锚机绞缆机操作与维护 • 船用锚机绞缆机安全注意事项 • 船用锚机绞缆机发展趋势与展望
01
船用锚机绞缆机概述
定义与特点
定义
船用锚机绞缆机是船舶上用于起锚、绞缆和系泊的主要设备，具有高效、稳定 和安全的特点。
特点
船用锚机绞缆机通常采用大功率、低转速的电动机驱动，具有较大的扭矩和稳 定的动力输出。同时，其结构紧凑、操作简便，能够适应船舶在各种环境下的 作业需求。
工作原理
工作原理
船用锚机绞缆机通过电动机驱动减速器，将动力传递给绞缆滚筒，从而实现起锚 、绞缆和系泊作业。在绞缆过程中，绞缆滚筒通过摩擦力将缆绳卷绕在滚筒上， 并随着滚筒的转动将缆绳收起或放出。
维修计划
根据故障诊断结果，制定 维修计划，包括所需更换 的部件、维修步骤等。
维修与更换
按照维修计划对锚机绞缆 机进行维修或更换部件， 确保设备恢复正常运行。
04
船用锚机绞缆机安全注意事 项
安全操作规程
01
操作前应检查锚机绞缆机的各项性能是否正常 ，包括电源、润滑、紧固等。
02
操作时应严格按照操作规程进行，不得超负荷 运转。
和自主化程度。
高效化
为了提高船舶作业效率，船用锚机 绞缆机将不断优化设计，提高设备 的传动效率和锚缆处理速度。
节能环保
随着环保意识的提高，船用锚机绞 缆机将采用更加节能环保的技术和 材料，降低能耗和减少对环境的影 响。
应用领域拓展
海洋工程
随着海洋资源的开发和利用，船用锚 机绞缆机将广泛应用于海洋工程领域 ，如海洋石油开采、海底管道铺设等 。

由于船舶吃水的变化和潮汐的涨落，各根缆绳的受力很难均匀，稳定，因此在系泊状态绞缆机放自动状态。

液压自动绞缆机的工作原理，液压马达的输出扭矩是由马达的每转排量和工作压力所决定，故对定量马达而言，只要能自动控制液压马达的工作压力就能控制液压马达的扭矩，即可自动调整系缆的张力。

系泊时，绞缆机放在自动状态（此时泵是运转的），随着缆绳的收紧，张力增大，工作油压P升高，收缆进度随系统内部泄漏量增大而略有降低，当工作压力接近溢油阀2的调定压力Pn时，溢油阀2开启，此时收揽速度迅速降低；当达到调定压力Pn时，缆绳张力达到额定张力F A，此时工作油大部分回流至油箱，只有少量油进入液压马达，维持恒定的压力，马达停转，缆绳速度为0。

当缆绳张力增至F B时，达到F A和传动机构摩擦力之和；张力在F A和F B之间时，缆绳止住不动，工作油压不变。

当缆绳张力超过F B时，则马达反转松出缆绳，马达排油从阀2进口随大部分工作油一起溢流回油箱；若此时缆绳张力进一步增大，则工作油压进一步升高，溢油阀开度溢油量加大，松缆速度加快。

同时，经过阀2的溢油被马达吸回，其余溢油经背压阀5流回油箱，背压阀5保证马达吸口有一定的压力，不至吸压过低。

自动绞缆时缆绳的最大张力F B不应高于缆绳强度的允许值，而张力F A应满足系缆作业的需要。

调低或调高溢流阀2的调定压力，则缆绳张力F A和F B相应的减小或加大。

有的船舶绞缆机泵控系统中设大小两台液压泵，在系泊工况两泵同时供油，在停泊工况只有小泵供油，以减少功耗（例如新南通）。

我们8500的不同，只有主泵，采用恒功率变量泵，当主泵在达到所要求的工作压力是就能改一小流量工作。

所以停泊自动缆状态，只需要一台油泵工作。
