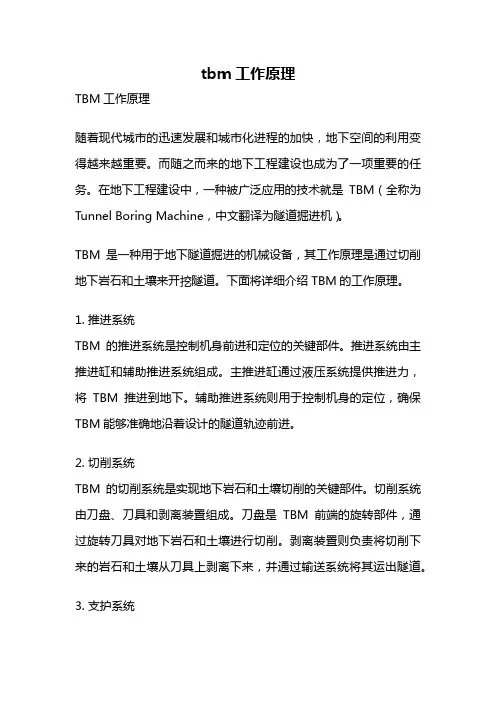

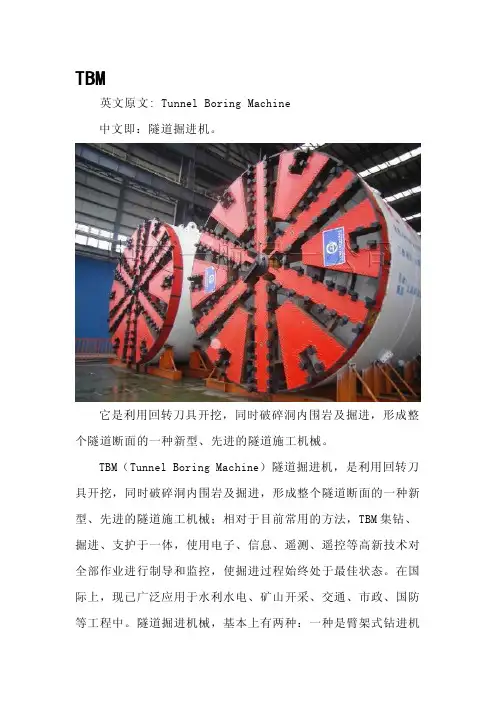

tbm工作原理TBM工作原理随着现代城市的迅速发展和城市化进程的加快，地下空间的利用变得越来越重要。
而随之而来的地下工程建设也成为了一项重要的任务。
在地下工程建设中，一种被广泛应用的技术就是TBM（全称为Tunnel Boring Machine，中文翻译为隧道掘进机）。
TBM是一种用于地下隧道掘进的机械设备，其工作原理是通过切削地下岩石和土壤来开挖隧道。
下面将详细介绍TBM的工作原理。
1. 推进系统TBM的推进系统是控制机身前进和定位的关键部件。
推进系统由主推进缸和辅助推进系统组成。
主推进缸通过液压系统提供推进力，将TBM推进到地下。
辅助推进系统则用于控制机身的定位，确保TBM能够准确地沿着设计的隧道轨迹前进。
2. 切削系统TBM的切削系统是实现地下岩石和土壤切削的关键部件。
切削系统由刀盘、刀具和剥离装置组成。
刀盘是TBM前端的旋转部件，通过旋转刀具对地下岩石和土壤进行切削。
剥离装置则负责将切削下来的岩石和土壤从刀具上剥离下来，并通过输送系统将其运出隧道。
3. 支护系统TBM的支护系统是为了防止隧道坍塌而设计的重要部件。
支护系统通常包括液压支撑装置、岩石和土壤锚杆、预制隧道衬砌等。
液压支撑装置通过对隧道壁进行支撑，确保隧道的稳定和安全。
岩石和土壤锚杆则用来加固地下岩石和土壤，防止其坍塌。
预制隧道衬砌则用于加固和保护隧道壁，提高隧道的使用寿命。
4. 排土系统TBM的排土系统是将切削下来的岩石和土壤从隧道中运出的部件。
排土系统通常包括刮板输送机、螺旋输送机、真空吸泥系统等。
刮板输送机通过刮板的运动将岩石和土壤推入输送机中，并将其运出隧道。
螺旋输送机通过螺旋的旋转将岩石和土壤推入输送机中，并运出隧道。
真空吸泥系统则通过负压将岩石和土壤吸入管道，并将其运出隧道。
总结起来，TBM的工作原理是通过推进系统将机身推进到地下，然后通过切削系统切削地下岩石和土壤，同时使用支护系统防止隧道坍塌，最后通过排土系统将切削下来的岩石和土壤运出隧道。

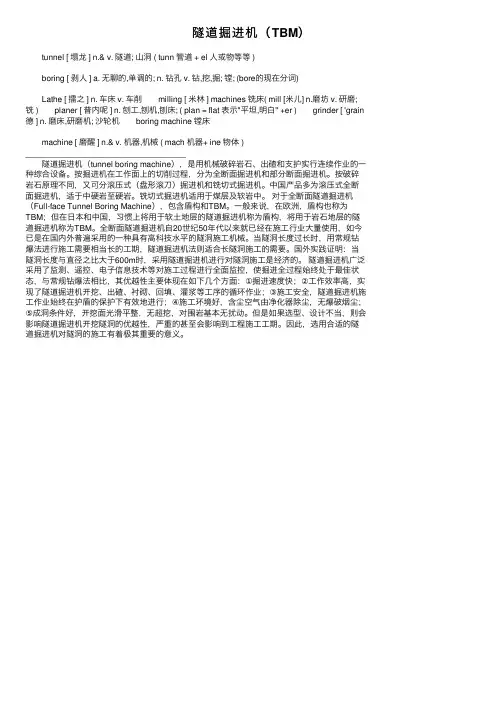

隧道掘进机（TBM） tunnel [ 塌龙 ] n.& v. 隧道; ⼭洞 ( tunn 管道 + el ⼈或物等等 ) boring [ 剥⼈ ] a. ⽆聊的,单调的; n. 钻孔 v. 钻,挖,掘; 镗; (bore的现在分词) Lathe [ 擂之 ] n. 车床 v. 车削 milling [ ⽶林 ] machines 铣床( mill [⽶⼉] n.磨坊 v. 研磨;铣 ) planer [ 普内呢 ] n. 刨⼯,刨机,刨床; ( plan = flat 表⽰"平坦,明⽩" +er ) grinder [ 'grain 德 ] n. 磨床,研磨机; 沙轮机 boring machine 镗床 machine [ 磨醒 ] n.& v. 机器,机械 ( mach 机器+ ine 物体 )___________________________________ 隧道掘进机（tunnel boring machine），是⽤机械破碎岩⽯、出碴和⽀护实⾏连续作业的⼀种综合设备。
按掘进机在⼯作⾯上的切削过程，分为全断⾯掘进机和部分断⾯掘进机。
按破碎岩⽯原理不同，⼜可分滚压式（盘形滚⼑）掘进机和铣切式掘进机。
中国产品多为滚压式全断⾯掘进机，适于中硬岩⾄硬岩。
铣切式掘进机适⽤于煤层及软岩中。
对于全断⾯隧道掘进机（Full-face Tunnel Boring Machine），包含盾构和TBM。
⼀般来说，在欧洲，盾构也称为TBM；但在⽇本和中国，习惯上将⽤于软⼟地层的隧道掘进机称为盾构，将⽤于岩⽯地层的隧道掘进机称为TBM。
全断⾯隧道掘进机⾃20世纪50年代以来就已经在施⼯⾏业⼤量使⽤，如今已是在国内外普遍采⽤的⼀种具有⾼科技⽔平的隧洞施⼯机械。
当隧洞长度过长时，⽤常规钻爆法进⾏施⼯需要相当长的⼯期，隧道掘进机法则适合长隧洞施⼯的需要。
国外实践证明：当隧洞长度与直径之⽐⼤于600m时，采⽤隧道掘进机进⾏对隧洞施⼯是经济的。
隧道掘进机（TBM）市场分析现状隧道掘进机（TBM）作为一种高效率、高质量的隧道掘进设备，在现代隧道工程中得到广泛应用。
本文将对隧道掘进机市场的现状进行分析。
1. 行业背景随着城市化进程的加速和交通基础设施建设的不断扩大，对于隧道建设的需求不断增长。
传统的人工掘进方式面临着效率低、质量不稳定等问题，而隧道掘进机的应用则能够提高施工速度、降低劳动强度，并且具有更好的工程质量控制能力。
2. 市场规模目前，全球隧道掘进机市场规模持续增长。
据报告显示，2019年全球隧道掘进机市场规模约为80亿美元，预计到2026年将增长至120亿美元。
3. 市场竞争格局在隧道掘进机市场中，主要的竞争者是国际知名的工程机械制造商，包括Robbins、Herrenknecht、Caterpillar等。
这些公司在技术研发、产品质量和售后服务方面具有一定的优势。
另外，一些国内企业也在逐渐崛起，并以更具竞争力的价格和更适应本土市场的产品获得一定市场份额。
4. 市场驱动因素隧道掘进机市场的增长主要受以下因素驱动：•城市化进程的加速：城市化进程带来了对于城市交通基础设施的需求增长，从而促进了隧道掘进机市场的发展。
•交通基建项目的增多：随着交通基建项目的不断增多，特别是高速铁路、地铁等项目的推进，对于隧道掘进机的需求也在增加。
•技术进步带来的性能提升：隧道掘进机在设计、制造和控制系统方面的技术进步，使得其在施工效率、施工质量和安全性方面都有了显著提升，从而增强了市场需求。
5. 市场挑战和机遇隧道掘进机市场面临的主要挑战包括：•市场竞争激烈：在市场竞争激烈的环境下，企业需要不断提高产品的质量和技术水平，以及提供更全面的售后服务，才能在市场上占据有利位置。
•高成本和长周期：隧道掘进机的研发和制造投入大，周期长，需要企业具备较强的资金实力和技术实力。
然而，隧道掘进机市场也存在着巨大的机遇：•新兴市场需求增长：随着新兴市场对于交通基础设施建设的不断提升，对于隧道掘进机的需求也在增长。
隧道掘进机(TBM)施工技术开挖机制开挖岩层所使用的刀具，不是用于开挖软弱土层的锯齿形刀具，而是所谓的滚刀(回转式刀具)。
滚刀以一定的间距安设在刀盘上，掘进时,滚刀向岩层挤压，把岩层压碎，进行开挖。
滚刀滚刀是由回转的刀体和装备有刀具的刀头环构成。
刀头环具有能够更换的结构。
最新的刀头环采用了算盘状的刀圈，材质也改为银铭铝合金钢系。
掘进性能与刀具的性能密切相关。
在高速施工的条件下，开发长寿命,大型化的刀具是极为必要的。
滚刀的构造刀盘构造TBM与在软土中掘进的盾构不同，是以围岩的自稳为前提的。
有各种各样的构造。
但其最主要的是刀盘和支撑靴。
刀头轮廓反力支承靴部TBM推进时所需的反力（推进力、刀盘转矩）。
为提供充分的反力和不损伤隧道壁面，应该加大其接触面积，以减小接地压力。
通常，接地压力取为3.0~5.0MPa o如把上述支承靴称为主支承靴，则还有所谓的以控制震动，控制方向等为目的的各种辅助支承靴。
盾构形TBM支承靴在盾构型TBM中z设有提供推进反力的主支承靴（尾部）和掌子面支承靴（前部）。
主支承靴一般是水平的在左右设置一对,但对大口径的TBM,有时在周边上要设置4〜5个支撑靴。
敞开式TBM支承靴有单支承靴方式和双支承靴方式两种。
单支承靴：是在主梁上左右设一对支承靴。
该支撑靴对应推进时主梁的方位变化。
双支承靴：是前后各有一对支承靴。
前面的支承靴有4个（X形）、2个（I形）、3个（T形）的布置形式。
方向修正：不管支撑靴是何种方式，都应在设置支承靴前进行，但对于单支承靴方式，开挖过程中也能改变方向。
而双支承靴方式，在开挖进程中不能改变方向，受地质变化的影响小，直进性能好。
敞开式TBM支撑靴构造推进部主要使用推进千斤顶，推进按下述动作反复进行。
(1)扩张支撑靴，固定机体在隧道壁上；(2)回转刀盘，开动千斤顶前进；(3)推进一个行程后，缩回支撑靴，把支撑靴移置到前方，返回(1)的状态。
排土方式皮带运输机使用较多、运量大，可实现高速化，有涌水时，排土困难。
浅谈掘进机(TBM)施工技术(全文)一：一：概述掘进机（TBM）是一种高效率的施工设备，广泛应用于地下隧道工程中。
本文将就TBM施工技术进行详细介绍。
二：掘进机的分类1. TBM的工作原理2. TBM的结构组成3. TBM的分类及特点三：掘进机施工工艺1. 地质勘探2. 地质预报与指导3. 施工准备工作4. TBM的安装与调试5. 掘进机的掘进工艺四：掘进机的施工参数控制1. 掘进速度控制2. 掘进质量控制3. 胶结料的注入控制五：施工现场管理1. 人员管理2. 安全管理3. 设备管理六：TBM施工的优势与不足1. 优势总结2. 不足总结七：案例分析1. A项目隧道掘进2. B项目隧道掘进八：总结与建议1. TBM施工技术的应用前景2. 发展TBM施工技术的建议与思考附件：1. TBM施工图纸2. TBM施工工艺流程图法律名词及注释：1. 土地管理法：指中华人民共和国土地管理法2. 建设工程法：指中华人民共和国建设工程法二：一：概述本文是关于掘进机（TBM）施工技术的详细介绍和讨论。
通过深入分析TBM施工技术的原理、分类、施工工艺、施工参数控制、现场管理等方面，希望能够为相关专业人员提供参考和指导。
二：TBM的工作原理与结构组成1. TBM的工作原理2. TBM的结构组成和相关部件介绍三：TBM的分类及特点1. TBM的分类2. 各类TBM的特点和应用范围四：TBM施工工艺1. 地质勘探与地质预报2. 施工准备工作3. TBM的安装与调试4. 掘进机的掘进工艺介绍五：掘进机施工参数控制1. 掘进速度控制2. 掘进质量控制3. 胶结料的注入控制和质量保证六：施工现场管理1. 人员管理与培训2. 安全管理与交通组织3. 设备管理与维护七：TBM施工的优势与不足1. TBM施工技术的优势总结2. TBM施工技术的不足总结及改进方向八：案例分析1. A项目隧道掘进案例2. B项目隧道掘进案例九：总结与展望1. TBM施工技术的应用前景2. 对TBM施工技术的展望与建议附件：1. TBM施工图纸和技术规范2. TBM施工现场照片和数据统计法律名词及注释：1. 土地管理法：中华人民共和国土地管理法，规定土地的使用和管理制度。
隧道掘进机（TBM）VMT激光导向系统控制【摘要】云南省那邦水电站引水隧洞TBM工程使用VMT激光导向测量方法，取得了高精度贯通经验，文章对此进行了介绍，并提出了消除误差的应对措施。
【关键词】TBM；激光导向；测量；控制1、工程概况那邦水电站引水隧洞全长为9748.562m，引0+020.000m至引1+420.511m和引9+213.637m至引9+738.062m为钻爆法施工；引1+420.511m至引9+213.637m 为TBM施工。
过水断面为圆形，最小过水断面直径3.5m，开挖直径为4.5m，隧洞最小埋深约为60m，最大埋深约为600m。
引水隧洞底坡为3.59‰。
引水隧洞岩石中Ⅱ类围岩约占44%，Ⅲ类围岩约占34%，Ⅳ类围岩约占19%，Ⅴ类围岩估计在3%左右。
2、隧道掘进机（TBM）VMT激光导向系统工作原理云南省那邦水电站引水隧洞工程隧道采用TBM法施工，单段掘进长为9.8km，为保证隧道掘进方位的准确性，在TBM掘进过程中，采用激光导向系统控制掘进方向。
由于TBM掘进速度比较快，为保证隧洞掘进按设计洞轴线方向掘进，在掘进过程中，利用基本导线控制点及时对掘进机上的激光导向系统进行检查、纠正。
控制激光导向系统测量采用TC1800型全站仪，仪器精度测角为±1”，测距为±（1mm +2ppm×D）mm。
在TBM上配备了VMT激光导向系统，用于测量和控制TBM的掘进方向；利用基本导线采用常规测量方法为TBM激光导向系统提供坐标；激光导向系统可快速、连续、准确地为TBM提供其轴线与隧洞设计轴线的相对偏差，并以刀盘位置偏差的型式数字化地显示于操作室，使TBM操作人员能及时了解TBM 的位置；TBM操作人员根据显示的偏差，通过支撑系统油缸和刀盘护盾油缸的调整来进行TBM调向。
该技术方案采用的激光导向系统能连续给出数据，因此，TBM施工隧洞具有精度高、速度快和成本较低的优点，可确保TBM开挖洞线精确控制在设计洞轴线的偏差范围之内。
TBM掘进机施工技术的详细介绍(2007-04-06 18:33:23)转载1.TBM掘进机施工环节TBM是英文“Tunnel Boring Machine”的缩写，中文意思是隧洞掘进机。
它具有快速、安全、高效的显著特点。
掘进机在我国甘肃引大入秦和山西万家寨引黄入晋等隧洞工程中相继应用，获得了很大效益。
掘进机虽然技术先进，但是，只有完全掌握这项技术，对隧洞施工全过程中的每一个环节进行严格把关，才能真正保证掘进机隧洞施工质量。
1.1地质勘察地质条件是影响掘进机隧洞施工质量的重要因素，也是掘进机选型的重要依据。
地质勘察成果资料要求全面、真实、准确。
1.2掘进机选型根据支护形式分为三种机型，分别适用于不同的地质条件。
①敞开式，常用于纯质岩。
②双护盾，常用于混合地层。
③单护盾，常用于劣质地层及地下水位较高的地层。
根据刀盘直径大小分为13种机械：2m、3m、4m、5m、6m、7m、8m、9m、10m、11m、12m、13m、14m。
在掘进机上安装一些特殊设备，可以避免和消除地质条件变化对隧洞施工质量的影响。
如采用超前探钻、环形管片安装器、岩石锚固装置及易爆气体检测装置等。
1.3掘进机工作人员掘进机工作人员的素质和技术水平直接影响着隧洞施工质量，只有高素质和高水平的工作人员才能保证高质量的隧洞施工。
1.4掘进机检修和维护加强掘进机检修和维护，保证掘进机良好运行。
这对保证施工质量和延长掘进机寿命非常重要。
①边刀即位于刀盘周边的刀具，隧洞洞径由边刀尺寸决定。
在掘进过程中刀具磨损特别是边刀磨损非常严重，因此加强刀具磨损检查和更换新刀具对于保证洞径非常重要。
为了延长刀具使用寿命，磨损的边刀也可以用作面刀即位于刀盘面部的刀具再次使用，一般边刀最大允许磨损量约等于面刀最大允许磨损量的1/2。
当边刀达到其磨损极限时，应更换新刀具。
②主轴承，即与刀盘连接并驱动刀盘旋转的大型轴承，掘进机总进尺主要由主轴承使用寿命决定。
在掘进机检修期间，损坏的主轴承由于受到隧洞狭小空间的限制，难以拆除和更新安装，因此根据隧洞长度选用主轴承型号，加强对主轴承维护。

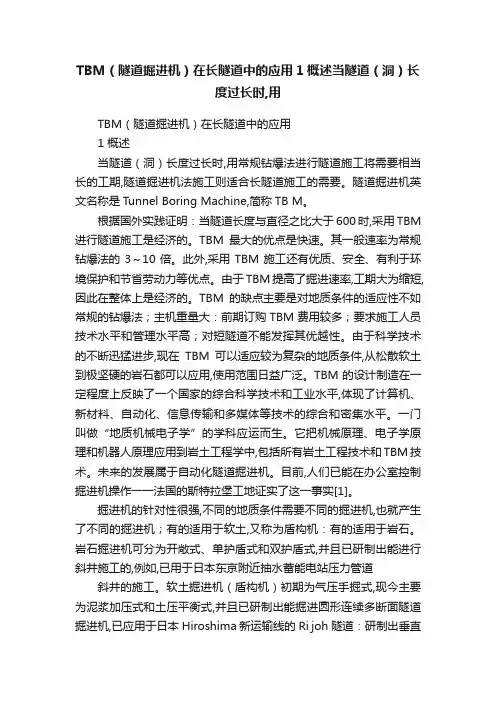

TBM（隧道掘进机）在长隧道中的应用1概述当隧道（洞）长度过长时,用TBM（隧道掘进机）在长隧道中的应用1 概述当隧道（洞）长度过长时,用常规钻爆法进行隧道施工将需要相当长的工期,隧道掘进机法施工则适合长隧道施工的需要。
隧道掘进机英文名称是Tunnel Boring Machine,简称TB M。
根据国外实践证明：当隧道长度与直径之比大于600时,采用TBM 进行隧道施工是经济的。
TBM最大的优点是快速。
其一般速率为常规钻爆法的3～10倍。
此外,采用TBM施工还有优质、安全、有利于环境保护和节省劳动力等优点。
由于TBM提高了掘进速率,工期大为缩短,因此在整体上是经济的。
TBM的缺点主要是对地质条件的适应性不如常规的钻爆法；主机重量大：前期订购TBM费用较多；要求施工人员技术水平和管理水平高；对短隧道不能发挥其优越性。
由于科学技术的不断迅猛进步,现在TBM可以适应较为复杂的地质条件,从松散软土到极坚硬的岩石都可以应用,使用范围日益广泛。
TBM的设计制造在一定程度上反映了一个国家的综合科学技术和工业水平,体现了计算机、新材料、自动化、信息传输和多媒体等技术的综合和密集水平。
一门叫做“地质机械电子学”的学科应运而生。
它把机械原理、电子学原理和机器人原理应用到岩土工程学中,包括所有岩土工程技术和TBM技术。
未来的发展属于自动化隧道掘进机。
目前,人们已能在办公室控制掘进机操作一一法国的斯特拉堡工地证实了这一事实[1]。
掘进机的针对性很强,不同的地质条件需要不同的掘进机,也就产生了不同的掘进机；有的适用于软土,又称为盾构机：有的适用于岩石。
岩石掘进机可分为开敞式、单护盾式和双护盾式,并且已研制出能进行斜井施工的,例如,已用于日本东京附近抽水蓄能电站压力管道斜井的施工。
软土掘进机（盾构机）初期为气压手掘式,现今主要为泥浆加压式和土压平衡式,并且已研制出能掘进圆形连续多断面隧道掘进机,已应用于日本Hiroshima新运输线的Ri joh隧道：研制出垂直—水平连续隧道掘进机,已应用于日本东京污水隧道工程；研制出椭园形隧道掘进机,已应用于日本Nagoya的管道施工。
