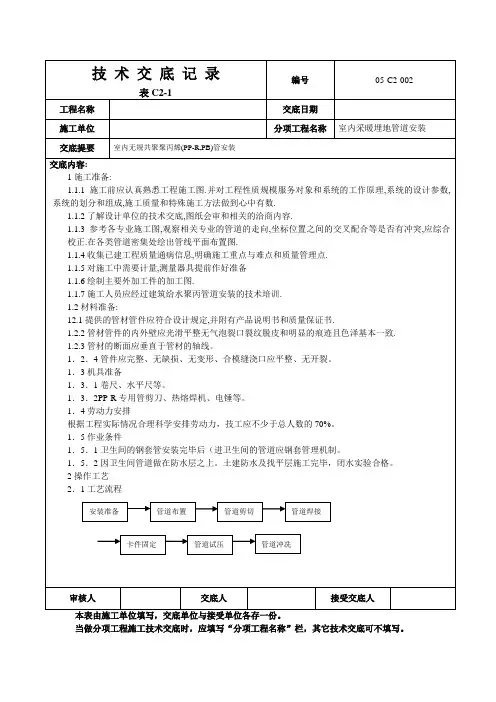

2012/10/12 采暖工程
交底提要
PB 采暖管道及配件安装
交底内容： 5、 热熔焊接机的电源必须有良好的接地装置。操作热熔焊接时，应带好手套，
使用完毕后要待其自然冷却后放入工具箱内，以免烫伤，切不可用水强制冷却，以免 电器元件损坏。
6 、模套（芯）表面涂层切不可用硬物刮擦以免表面涂层受损，当模套（芯）镀 层磨损或损坏时应及时更换，以免影响热熔质量。
管道找平找正后用塑料Ω卡固定，间距为 600mm，但在拐弯处和三通分支处和易受力变
形的部位应设管卡固定，要求埋设要平整，管卡与管道接触紧密，但不得损伤管道表
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、 当做分项工程施工技术交底时，应填写〝分项工程名称〞栏，其他技术交底可不填写。
三、成品保护
1.安装好的管道不得踏压。
2.带内螺纹的管件安装完成后，为防止土建地面施工时污染管件，应用塑料薄膜
等将管件包裹。
四、应注意的质量问题
PB 管材按使用条件分级 5 级 S5 系列管材选用。除垫层内的管道与散热器支管连接
处采用 PB 材质专用连接件热熔连接外，其他部分不能设任何连接配件。
熔接过程中可能出现的熔接问题和相应的预防方法见附表。 五、安全注意事项
图1
固定管卡
固定管卡
图2
固定管卡
地埋管交叉部位做法示意图
图3
审核人
交底人
接受交底人
1、 本表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做分项工程施工技术交底时，应填写〝分项工程名称〞栏，其他技术交底可不填写。
工程名称 施工单位
技术交底记录
表 C2-1 怀来瑞云文化艺苑鸿威.托斯卡纳小
审核人
交底人
接受交底人
1、 本表由施工单位填写，交底单位与接受交底单位各存一份。 2、 当做分项工程施工技术交底时，应填写〝分项工程名称〞栏，其他技术交底可不填写。
工程名称 施工单位
技术交底记录
表 C2-1 怀来瑞云文化艺苑鸿威.托斯卡纳小
镇一期 南京建工集团有限公司安装
编号
交底日期 分项工程名称
2、热熔工具接通电源，到达工作温度指示灯亮后方能开始操作。管子与管件连接端面必 须清洁、干燥、无油；
3、PPR 给水管的热熔加热时间为：De20→5S，De25→7S，De32→8S，De40→12S，De50 →18S，De63→24S；
4、熔接弯头或三通时，应注意其方向，在管件和管道的直线方向上，用辅助标志标出其 位置；
审核人
交底人
接受交底人
1、 本表由施工单位填写，交底单位与接受交底单位各存一份。 2、 当做分项工程施工技术交底时，应填写〝分项工程名称〞栏，其他技术交底可不填写。
工程名称 施工单位
技术交底记录
表 C2-1 怀来瑞云文化艺苑鸿威.托斯卡纳小
镇一期 南京建工集团有限公司安装
编号
交底日期 分项工程名称
05-C2-004
2012/10/12 给水工程
交底提要 交底内容：
PPR 给水热熔管道及配件安装
室内给水管道安装技术交底
1、按设计图纸画出管道分路、管径、预留管口、阀门位置等施工草图，在实际安装的结 构位置做上标记，按标记分段量出实际安装的标准尺寸，记录在施工草图上，然后按 草图测得的尺寸预制加工；
属垫或套管。PPR 给水管的水平支架间距为：De20→0.6 米，De25→0.7 米，De32→ 0.8 米，De40→0.9 米，De50→1.0 米，De63→1.1 米； 9、管道穿过墙壁和楼板，应设置金属或塑料套管。安装在墙壁内的套管其两端与饰面相 平，穿墙套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。管道的接口不 得设在套管内； 10、室内给水管道的水压试验必须符合设计要求。当设计未注明时，各种材质的给水管 道系统试验压力均为工作压力的 1.5 倍，但不得小于 0.6MPa。塑料管给水系统应在试 验压力下稳压 1h，压力降不得超过 0.05MPa，然后在工作压力的 1.15 倍状态下稳压 2h，压力降不得超过 0.03MPa，同时检查各连接处不得渗漏； 11、管道在试压完成后即可做冲洗。冲洗以图纸上提供的系统最大设计流量进行(如果图 纸没有则以流速不小于 1.5m/s 进行，可以用秒表和水桶配合测量流速，计量 4 次取平均 值)，用自来水连续进行冲洗，直至各出水口水色透明度与进水目测一致为合格
镇一期 南京建工集团有限公司安装
编号
交底日期 分项工程名称
05-C2-005
2012/10/12 采暖工程
交底提要
PB 采暖管道及配件安装
交底内容：
4.水压试验
采暖系统安装完毕，管道隐蔽或保温之前必须进行水压试验。热熔连接管道，水
压试验时间应在最后的熔接操作 3h 后进行。 本工程住宅为壁挂炉加散热器采暖系统，工作压力为 0.2MPa，按规范规定应以系
05-C2-005
2012/10/12 采暖工程
交底提要
PB 采暖管道及配件安装
交底内容： ⑵ 管道系统安装过程中的开口处应及时封堵。 2.安装准备 （1）认真熟悉图纸，做好准备工作。参看给排水图纸，核对各种管道和坐标、是
否有交叉，管道排列所用空间是否合理。 （2）PB 管道的安装部位的结构面清理干净后方可施工。 （3）PB 管道在安装前应对材料的外观和管材、管件配合工差、以及施工机具进行
工程名称 施工单位
技术交底记录
表 C2-1 怀来瑞云文化艺苑鸿威.托斯卡纳小
镇一期 南京建工集团有限公司安装
编号
交底日期 分项工程名称
05-C2-005
2012/10/12 采暖工程
交底提要
PB 采暖管道及配件安装
交底内容： 面。散热器及管井内预留口标高正确，要加好丝堵。 ⑶ PB 地埋管道安装时必须配带波纹塑料套管，在管道穿越墙体时，在墙体两侧 100mm 的范围内不允许加波纹套管。 ⑷ 散热器供回水管连接示意见下图 1、图 2：
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、 当做分项工程施工技术交底时，应填写〝分项工程名称〞栏，其他技术交底可不填写。
工程名称 施工单位
技术交底记录
表 C2-1 怀来瑞云文化艺苑鸿威.托斯卡纳小
镇一期 南京建工集团有限公司安装
编号
交底日期 分项工程名称
05-C2-005
时间结束后即进入冷却时间，必须严格按表 1 规定的冷却时间执行。冷却期间的熔接
产品应置于
平整水平的平面上，并尽量避免用手握持刚熔接好的管材和管件，更不能进行下一步
的熔接组装工作。
表 1 热熔参数规定
公称外 径
（㎜）
插入（承插）深 度
（㎜）Βιβλιοθήκη 加热时间 （s）保持时间 （s）
至少冷却时 间
（min）
20
15
统顶工作压力加 0.2MPa 做水压试验，同时在系统顶点的试验压力不小于 0.6MPa 的压 力做试验。公建部分采暖系统工作压力分别为 0.6MPa，试验压力分别为 1.0MPa。水压 试验前，管道应固定，接头需明露。管道注满水后，先排出管道内空气，进行水密封 性检查。加压宜用手动泵，升压时间不小于 10min，测定仪器的压力精度应为 0.01MPa。 至规定试验压力，稳压 lh，压力降不大于 0.05MPa，然后降至工作压力的 1.15 倍，稳 压 2h，压力降不大于 0.03MPa，同时检查各连接处不渗不漏为合格。
⑧ 连接：拔出后，应立即将管材沿管件中轴线均速插入到管件中，直至接口上卷
曲的熔瘤到达管材的划线位置为止，并保持这一位置。同样插入过程中不能带任何旋
转动作。
⑨ 保持和冷却：现在开始计时进行保持。保持时间应严格按表 1 规定的保持时间
执行。在保持时间，双手应扶稳管材和管件，避免管件与管件之间的相对位移。保持
检查。管材、管件表面如有污物及时清理干净。管道在安装过程中应严格防止油漆、 油污等物质污染管材、管件的表面。
3.管道安装 住宅部分设计为由各户安装的燃气壁挂加散热器自成循环系统，埋地管供、回水 分别为 De25、De20。明露部分同样 PB 管。 ⑴ 热熔连接 ① 连接前应检查管材、管件端部清洁无损，断口平整光滑，无毛刺。 ② 管道连接的环境温度高于-5℃，热熔机应避免置于风口处，以免影响热熔机的 连接质量。 ③ 同种材质的 PB 管及管件之间采用热熔连接， PB 管与金属管件连接，采用带金 属嵌件的 PB 管件作为过渡。热熔连接使用专用热熔工具。 ④ 切管：使用专用的管剪把管材按实际所需长度切断，切管时可将管剪沿与管轴 线垂直的方向旋转，同时用力剪切，确保切面平整并且与管材轴线相垂直，管材切口 应无毛刺。 ⑤ 标记插入深度：使用硬度不大于 2B 的铅笔或炭化铅笔（不得使用油性水笔） 在管材上画出相应的插入深度。具体的插入深度要求见表 1。 ⑥ 清洁：每次开始热熔前，必须对熔接摸头、管材和管件的加热区域进行清洁。 对熔接摸头，应使用不起毛、不脱落的软纸或软布进行清洁，而不应使用清洁溶剂。 对管材和管件，还需用以上的软纸或软布沾上浓度超过 94％的无水酒精，充分润湿后 分别擦净管材和管件的加热区域。产品经清洁后应避免再受工作环境的污染，更不要
工程名称 施工单位
技术交底记录
表 C2-1 怀来瑞云文化艺苑鸿威.托斯卡纳小
镇一期 南京建工集团有限公司安装
编号
交底日期 分项工程名称
05-C2-005
2012/10/12 采暖工程
交底提要
PB 采暖管道及配件安装
交底内容： 一、施工准备 1.产品质量要求 ⑴ 材料进场前先将相关资质及材料样品报监理审查，审查通过以后方可组织材料 进场。PB 管材和管件的规格应符合设计要求，有质量证明文件和出厂合格证。管材和 管件上应标明规格、公称压力和生产厂名或商标。 ⑵ PB 管材和管件内外壁应光滑平整、壁厚均匀、无气泡、裂口、裂纹、脱皮和明 显的痕纹、凹陷，且色泽基本一致。管件应完整无缺损、无变形，合模缝浇口应平整。 （3）PB 管材在选定厂家以后，要先将相关资质及样品报监理审批，审批通过以后 方可进场。PB 管材进场时要请监理进行验收，并现场见证取样，进行送样复检，复检 合格后方可使用。每批次要做见证取样送样复检。 2.贮运 ⑴ 管材、管件运输到工地后，材料搬运和储存应小心轻放，排列整齐。不得受尖 硬物品刻痕、碰撞，不得抛、摔、滚、托和烈日曝晒。 ⑵ 管材和管件应存放在通风良好的库房或简易棚内，室内温度不得超过 40℃，不 得露天存放，防止阳光直射，不得与易燃物品等危险品同库储存，距离热源不得小于 lm，注意安全防火。 ⑶ 管材应水平堆放在平整的地上，应避免弯曲管材，堆置高度不得超过 1.5m，管 件应逐层码堆，不宜叠得过高。 3.机具准备 管道热熔连接时，由生产厂家提供专用的配套熔接工具。熔接工具应安全可靠， 便于操作，严格按照产品说明书中的要求使用热熔器。 二、操作工艺 1.一般规定 管道在安装施工前，应具下列条件： ⑴ 材料机具供应等能保证正常施工，施工人员要经过 PB 管道安装的专业技术培 训。能熟练掌握 PB 管道的热熔技能后方可进行 PB 管道的安装工作。
交底提要
PB 采暖管道及配件安装
交底内容： 5、 热熔焊接机的电源必须有良好的接地装置。操作热熔焊接时，应带好手套，
使用完毕后要待其自然冷却后放入工具箱内，以免烫伤，切不可用水强制冷却，以免 电器元件损坏。
6 、模套（芯）表面涂层切不可用硬物刮擦以免表面涂层受损，当模套（芯）镀 层磨损或损坏时应及时更换，以免影响热熔质量。
管道找平找正后用塑料Ω卡固定，间距为 600mm，但在拐弯处和三通分支处和易受力变
形的部位应设管卡固定，要求埋设要平整，管卡与管道接触紧密，但不得损伤管道表
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、 当做分项工程施工技术交底时，应填写〝分项工程名称〞栏，其他技术交底可不填写。
三、成品保护
1.安装好的管道不得踏压。
2.带内螺纹的管件安装完成后，为防止土建地面施工时污染管件，应用塑料薄膜
等将管件包裹。
四、应注意的质量问题
PB 管材按使用条件分级 5 级 S5 系列管材选用。除垫层内的管道与散热器支管连接
处采用 PB 材质专用连接件热熔连接外，其他部分不能设任何连接配件。
熔接过程中可能出现的熔接问题和相应的预防方法见附表。 五、安全注意事项
图1
固定管卡
固定管卡
图2
固定管卡
地埋管交叉部位做法示意图
图3
审核人
交底人
接受交底人
1、 本表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做分项工程施工技术交底时，应填写〝分项工程名称〞栏，其他技术交底可不填写。
工程名称 施工单位
技术交底记录
表 C2-1 怀来瑞云文化艺苑鸿威.托斯卡纳小
审核人
交底人
接受交底人
1、 本表由施工单位填写，交底单位与接受交底单位各存一份。 2、 当做分项工程施工技术交底时，应填写〝分项工程名称〞栏，其他技术交底可不填写。
工程名称 施工单位
技术交底记录
表 C2-1 怀来瑞云文化艺苑鸿威.托斯卡纳小
镇一期 南京建工集团有限公司安装
编号
交底日期 分项工程名称
2、热熔工具接通电源，到达工作温度指示灯亮后方能开始操作。管子与管件连接端面必 须清洁、干燥、无油；
3、PPR 给水管的热熔加热时间为：De20→5S，De25→7S，De32→8S，De40→12S，De50 →18S，De63→24S；
4、熔接弯头或三通时，应注意其方向，在管件和管道的直线方向上，用辅助标志标出其 位置；
审核人
交底人
接受交底人
1、 本表由施工单位填写，交底单位与接受交底单位各存一份。 2、 当做分项工程施工技术交底时，应填写〝分项工程名称〞栏，其他技术交底可不填写。
工程名称 施工单位
技术交底记录
表 C2-1 怀来瑞云文化艺苑鸿威.托斯卡纳小
镇一期 南京建工集团有限公司安装
编号
交底日期 分项工程名称
05-C2-004
2012/10/12 给水工程
交底提要 交底内容：
PPR 给水热熔管道及配件安装
室内给水管道安装技术交底
1、按设计图纸画出管道分路、管径、预留管口、阀门位置等施工草图，在实际安装的结 构位置做上标记，按标记分段量出实际安装的标准尺寸，记录在施工草图上，然后按 草图测得的尺寸预制加工；
属垫或套管。PPR 给水管的水平支架间距为：De20→0.6 米，De25→0.7 米，De32→ 0.8 米，De40→0.9 米，De50→1.0 米，De63→1.1 米； 9、管道穿过墙壁和楼板，应设置金属或塑料套管。安装在墙壁内的套管其两端与饰面相 平，穿墙套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。管道的接口不 得设在套管内； 10、室内给水管道的水压试验必须符合设计要求。当设计未注明时，各种材质的给水管 道系统试验压力均为工作压力的 1.5 倍，但不得小于 0.6MPa。塑料管给水系统应在试 验压力下稳压 1h，压力降不得超过 0.05MPa，然后在工作压力的 1.15 倍状态下稳压 2h，压力降不得超过 0.03MPa，同时检查各连接处不得渗漏； 11、管道在试压完成后即可做冲洗。冲洗以图纸上提供的系统最大设计流量进行(如果图 纸没有则以流速不小于 1.5m/s 进行，可以用秒表和水桶配合测量流速，计量 4 次取平均 值)，用自来水连续进行冲洗，直至各出水口水色透明度与进水目测一致为合格
镇一期 南京建工集团有限公司安装
编号
交底日期 分项工程名称
05-C2-005
2012/10/12 采暖工程
交底提要
PB 采暖管道及配件安装
交底内容：
4.水压试验
采暖系统安装完毕，管道隐蔽或保温之前必须进行水压试验。热熔连接管道，水
压试验时间应在最后的熔接操作 3h 后进行。 本工程住宅为壁挂炉加散热器采暖系统，工作压力为 0.2MPa，按规范规定应以系
05-C2-005
2012/10/12 采暖工程
交底提要
PB 采暖管道及配件安装
交底内容： ⑵ 管道系统安装过程中的开口处应及时封堵。 2.安装准备 （1）认真熟悉图纸，做好准备工作。参看给排水图纸，核对各种管道和坐标、是
否有交叉，管道排列所用空间是否合理。 （2）PB 管道的安装部位的结构面清理干净后方可施工。 （3）PB 管道在安装前应对材料的外观和管材、管件配合工差、以及施工机具进行
工程名称 施工单位
技术交底记录
表 C2-1 怀来瑞云文化艺苑鸿威.托斯卡纳小
镇一期 南京建工集团有限公司安装
编号
交底日期 分项工程名称
05-C2-005
2012/10/12 采暖工程
交底提要
PB 采暖管道及配件安装
交底内容： 面。散热器及管井内预留口标高正确，要加好丝堵。 ⑶ PB 地埋管道安装时必须配带波纹塑料套管，在管道穿越墙体时，在墙体两侧 100mm 的范围内不允许加波纹套管。 ⑷ 散热器供回水管连接示意见下图 1、图 2：
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、 当做分项工程施工技术交底时，应填写〝分项工程名称〞栏，其他技术交底可不填写。
工程名称 施工单位
技术交底记录
表 C2-1 怀来瑞云文化艺苑鸿威.托斯卡纳小
镇一期 南京建工集团有限公司安装
编号
交底日期 分项工程名称
05-C2-005
时间结束后即进入冷却时间，必须严格按表 1 规定的冷却时间执行。冷却期间的熔接
产品应置于
平整水平的平面上，并尽量避免用手握持刚熔接好的管材和管件，更不能进行下一步
的熔接组装工作。
表 1 热熔参数规定
公称外 径
（㎜）
插入（承插）深 度
（㎜）Βιβλιοθήκη 加热时间 （s）保持时间 （s）
至少冷却时 间
（min）
20
15
统顶工作压力加 0.2MPa 做水压试验，同时在系统顶点的试验压力不小于 0.6MPa 的压 力做试验。公建部分采暖系统工作压力分别为 0.6MPa，试验压力分别为 1.0MPa。水压 试验前，管道应固定，接头需明露。管道注满水后，先排出管道内空气，进行水密封 性检查。加压宜用手动泵，升压时间不小于 10min，测定仪器的压力精度应为 0.01MPa。 至规定试验压力，稳压 lh，压力降不大于 0.05MPa，然后降至工作压力的 1.15 倍，稳 压 2h，压力降不大于 0.03MPa，同时检查各连接处不渗不漏为合格。
⑧ 连接：拔出后，应立即将管材沿管件中轴线均速插入到管件中，直至接口上卷
曲的熔瘤到达管材的划线位置为止，并保持这一位置。同样插入过程中不能带任何旋
转动作。
⑨ 保持和冷却：现在开始计时进行保持。保持时间应严格按表 1 规定的保持时间
执行。在保持时间，双手应扶稳管材和管件，避免管件与管件之间的相对位移。保持
检查。管材、管件表面如有污物及时清理干净。管道在安装过程中应严格防止油漆、 油污等物质污染管材、管件的表面。
3.管道安装 住宅部分设计为由各户安装的燃气壁挂加散热器自成循环系统，埋地管供、回水 分别为 De25、De20。明露部分同样 PB 管。 ⑴ 热熔连接 ① 连接前应检查管材、管件端部清洁无损，断口平整光滑，无毛刺。 ② 管道连接的环境温度高于-5℃，热熔机应避免置于风口处，以免影响热熔机的 连接质量。 ③ 同种材质的 PB 管及管件之间采用热熔连接， PB 管与金属管件连接，采用带金 属嵌件的 PB 管件作为过渡。热熔连接使用专用热熔工具。 ④ 切管：使用专用的管剪把管材按实际所需长度切断，切管时可将管剪沿与管轴 线垂直的方向旋转，同时用力剪切，确保切面平整并且与管材轴线相垂直，管材切口 应无毛刺。 ⑤ 标记插入深度：使用硬度不大于 2B 的铅笔或炭化铅笔（不得使用油性水笔） 在管材上画出相应的插入深度。具体的插入深度要求见表 1。 ⑥ 清洁：每次开始热熔前，必须对熔接摸头、管材和管件的加热区域进行清洁。 对熔接摸头，应使用不起毛、不脱落的软纸或软布进行清洁，而不应使用清洁溶剂。 对管材和管件，还需用以上的软纸或软布沾上浓度超过 94％的无水酒精，充分润湿后 分别擦净管材和管件的加热区域。产品经清洁后应避免再受工作环境的污染，更不要
工程名称 施工单位
技术交底记录
表 C2-1 怀来瑞云文化艺苑鸿威.托斯卡纳小
镇一期 南京建工集团有限公司安装
编号
交底日期 分项工程名称
05-C2-005
2012/10/12 采暖工程
交底提要
PB 采暖管道及配件安装
交底内容： 一、施工准备 1.产品质量要求 ⑴ 材料进场前先将相关资质及材料样品报监理审查，审查通过以后方可组织材料 进场。PB 管材和管件的规格应符合设计要求，有质量证明文件和出厂合格证。管材和 管件上应标明规格、公称压力和生产厂名或商标。 ⑵ PB 管材和管件内外壁应光滑平整、壁厚均匀、无气泡、裂口、裂纹、脱皮和明 显的痕纹、凹陷，且色泽基本一致。管件应完整无缺损、无变形，合模缝浇口应平整。 （3）PB 管材在选定厂家以后，要先将相关资质及样品报监理审批，审批通过以后 方可进场。PB 管材进场时要请监理进行验收，并现场见证取样，进行送样复检，复检 合格后方可使用。每批次要做见证取样送样复检。 2.贮运 ⑴ 管材、管件运输到工地后，材料搬运和储存应小心轻放，排列整齐。不得受尖 硬物品刻痕、碰撞，不得抛、摔、滚、托和烈日曝晒。 ⑵ 管材和管件应存放在通风良好的库房或简易棚内，室内温度不得超过 40℃，不 得露天存放，防止阳光直射，不得与易燃物品等危险品同库储存，距离热源不得小于 lm，注意安全防火。 ⑶ 管材应水平堆放在平整的地上，应避免弯曲管材，堆置高度不得超过 1.5m，管 件应逐层码堆，不宜叠得过高。 3.机具准备 管道热熔连接时，由生产厂家提供专用的配套熔接工具。熔接工具应安全可靠， 便于操作，严格按照产品说明书中的要求使用热熔器。 二、操作工艺 1.一般规定 管道在安装施工前，应具下列条件： ⑴ 材料机具供应等能保证正常施工，施工人员要经过 PB 管道安装的专业技术培 训。能熟练掌握 PB 管道的热熔技能后方可进行 PB 管道的安装工作。
