变压器运行效益

变压器经济运行及节能潜力分析发布时间：2022-06-07T06:44:51.290Z 来源：《中国电业》2021年第25期作者：李虎[导读] 进入新时代，我国的高速发展带动了电力行业的进步李虎特变电工股份有限公司新疆变压器厂新疆昌吉 831100摘要：进入新时代，我国的高速发展带动了电力行业的进步。

目前，变压器是企业用电中主要的耗能设备，变压器经济运行目的是减少变压器在运行过程中的有功功率损耗和提高其经济运行效率。

按照变压器经济运行理论对公司使用的变压器进行经济运行判断和节能潜力分析，确定合理使用变压器的方式，为公司节能改造提供可靠的决策依据。

关键词：变压器;经济运行;节能引言企业电能管理人员不仅要给生产提供安全可靠的优质供电服务，还要在用电方面最大程度节能增效、挖掘潜力。

降低变压器自身损耗是最有效的节能途径之一，但是当下变压器常出现空载、欠载或过载，致使运行远离经济负载区，导致耗能增加。

基于此，本文结合自身十多年参与电网管理工作经验，在查阅了大量优质电网设备节能文章撰写此文，在文中深入探究变压器节能措施，并提出具有实践意义的优化意见，为同行业工作人员提供参考内容。

1在用变压器现状公司在用变压器28台，均为双绕组油浸式变压器和干式变压器，按型号分主要有S9、S10、S11、SCB10、SZ10等系列变压器，变压器安装总容量为54820kV A。

公司厂区有110kV变电所1座，通过2台SZ10-20000/110的变压器将110kV电压降压为10kV直接对高压电动机等设备供电，两台主变采用并列运行方式，在10kV母线上设置了电容集中补偿。

低压设备由二级配电变压器降压为400V供电。

厂区有余热电厂，两台发电机组通过两台800kV A的变压器并入110kV变电所10kV母线上。

公司的设备主要是干燥泵、循环泵、风机、球磨机等设备，以及为了保证运行而配备的空压机和皮带机等辅助设备，由于公司内部车间的生产工序不同，为了降低相互影响，每个车间所使用的设备分别设置变压器，因此不同变压器的负载特性就会有差别。

变压器经济运行概述变压器在整个国计民生中是一种应用广泛的电气设备。

一般地说来，从发电、供电一直到用电，需要经过3～5次的变压过程，其自身要产生有功功率损失和无功功率消耗。

由于变压器台数多，总容量大，所以在广义电力系统（包括发、供、用电）运行中，变压器总的电能损失约占发电量的10%左右；据2004年统计，我国变压器运行容量为27.7亿kVA,变压器总电能损耗为411亿kW.h,提高变压器运行效率刻不容缓。

一、变压器经济运行的概念1、首先要回答的是：什么是变压器经济运行？基本内涵是什么？变压器经济运行是在确保变压器安全运行及传输电量相同的基础上和充分利用现有设备与原有资金条件下；通过择优选取变压器最佳运行方式、负荷调整的优化，变压器运行位置最佳组合以及改善变压器运行条件等技术措施；从而最大限度地降低变压器的电能损耗和提高其电源侧的功率因数。

所以变压器经济运行的实质就是变压器节电运行。

变压器经济运行节电技术是把变压器经济运行的优化理论及定量化的计算方法与变压器各种实际运行工况密切相结合的一项应用技术，该项节电技术是不用投资（或很少投资），并且还能节约投资（节约电容器投资和减少变压器投资），而是向智力挖潜，向管理挖潜实施内涵节电的一种科学方法。

2、变压器经济运行是一种实用节电技术。

它具有的基本性质是：（1）科学性：变压器经济运行技术所给出的各种领域都是经过严谨的理论分析，精确动态计算式的判断和实例验证而得；用科学性来扭转误把浪费当节电的传统观念和习惯势力。

（2）系统性：变压器经济运行技术是立足于总体最佳的节电法，即考虑到有功电量节约又考虑到无功电量节约的综合最佳；即考虑用电单位节电，又考虑供电网损降低的系统最优；当有多台变压器供电时，不应仅考虑单台最佳，而是应立足于总体最优的系统性。

（3）实用性：变压器经济运行技术的各种领域都来源生产工况存在的实际问题，然而用科学的理论和定量的计算来回答这些问题，因此它符合实践——理论——再实践的过程。

变压器项目经济效益分析报告目录一、项目基本情况及财务数据 (2)二、收入管理 (3)三、偿债能力管理 (5)四、经济效益分析 (8)五、现金流管理 (9)六、资产负债管理 (12)七、建设投资估算表 (14)八、建设期利息估算表 (14)九、流动资金估算表 (15)十、总投资及构成一览表 (15)十一、营业收入税金及附加和增值税估算表 (16)十二、综合总成本费用估算表 (16)十三、利润及利润分配表 (17)声明：本文内容信息来源于公开渠道，对文中内容的准确性、完整性、及时性或可靠性不作任何保证。

本文内容仅供参考与学习交流使用，不构成相关领域的建议和依据。

变压器行业在全球电力和能源领域中占据着关键地位，主要负责电压转换以实现电力的高效传输和分配。

目前，该行业正经历技术进步与市场需求的双重驱动。

随着可再生能源和智能电网的发展，对高效、智能变压器的需求持续增长，促使行业不断推进技术创新，如更高能效的材料、智能监控系统以及更环保的设计方案。

与此同时，传统的油浸式变压器在环境保护和维护成本方面面临挑战，推动了无油变压器和其他替代技术的研究与应用。

全球市场上，变压器制造商正努力应对原材料价格波动、环境法规趋严以及市场竞争加剧的压力，行业整体正向高效率、低损耗和绿色环保的方向发展。

一、项目基本情况及财务数据变压器项目由xx建设，位于xx，项目总投资11213.00万元，其中：建设投资8422.50万元，建设期利息176.67万元，流动资金2613.83万元。

项目正常运营年产值16937.97万元，总成本15099.05万元，净利润1379.19万元，财务内部收益率14.49%，财务净现值7622.09万元，回收期3.75年（含建设期12个月）。

二、收入管理在进行变压器项目和盈利能力分析的研究过程中，收入管理作为一个重要的财务管理工具，对企业的盈利能力和财务健康状况起着至关重要的作用。

收入管理是指企业通过合法的手段调整或操纵收入的时间、金额或质量，以达到影响公司财务报表呈现的目的。

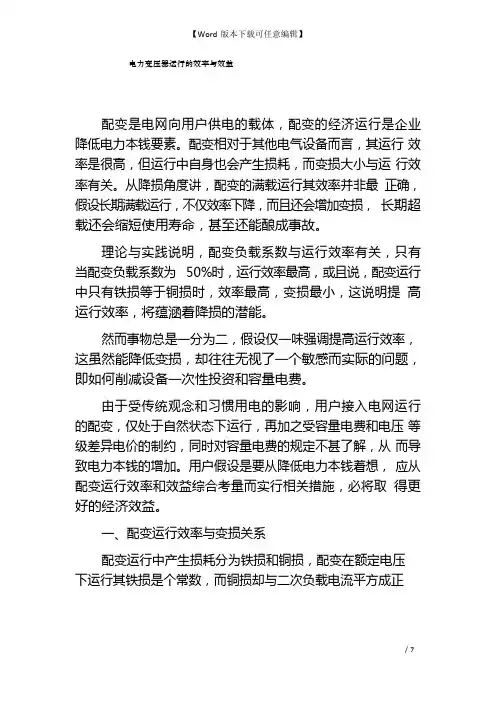

电力变压器运行的效率与效益配变是电网向用户供电的载体，配变的经济运行是企业降低电力本钱要素。

配变相对于其他电气设备而言，其运行效率是很高，但运行中自身也会产生损耗，而变损大小与运行效率有关。

从降损角度讲，配变的满载运行其效率并非最正确，假设长期满载运行，不仅效率下降，而且还会增加变损，长期超载还会缩短使用寿命，甚至还能酿成事故。

理论与实践说明，配变负载系数与运行效率有关，只有当配变负载系数为50%时，运行效率最高，或且说，配变运行中只有铁损等于铜损时，效率最高，变损最小，这说明提高运行效率，将蕴涵着降损的潜能。

然而事物总是一分为二，假设仅一味强调提高运行效率，这虽然能降低变损，却往往无视了一个敏感而实际的问题，即如何削减设备一次性投资和容量电费。

由于受传统观念和习惯用电的影响，用户接入电网运行的配变，仅处于自然状态下运行，再加之受容量电费和电压等级差异电价的制约，同时对容量电费的规定不甚了解，从而导致电力本钱的增加。

用户假设是要从降低电力本钱着想，应从配变运行效率和效益综合考量而实行相关措施，必将取得更好的经济效益。

一、配变运行效率与变损关系配变运行中产生损耗分为铁损和铜损，配变在额定电压下运行其铁损是个常数，而铜损却与二次负载电流平方成正比，并随负载电流的变化而变化。

配变运行中只有当铁损等于铜损时，运行效率最高，变损最小。

配变运行效率最高时的负载系数称为理论最正确负载系数。

β=0.5 这是配变经济运行的理论依据，当负载系数为50%时，配变运行效率最高，变损最小。

在配变运行中可依据这个原理对用电负荷开展调整，使之到达降损节能，实现配变的经济运行。

二、提高配变运行效率的措施1.按β=0.5调整用电负载β=0.5这是配变运行效率最高时理论负载系数，配变运行中应以最正确负载系数为依据，准时调整或掌握用电负荷，实现配变的经济运行。

假设配变长期处于轻载运行，其效率必定下降，则要更换适宜容量的配变。

如是处于满载运行其效率也不是最正确，则要开展增容改造。

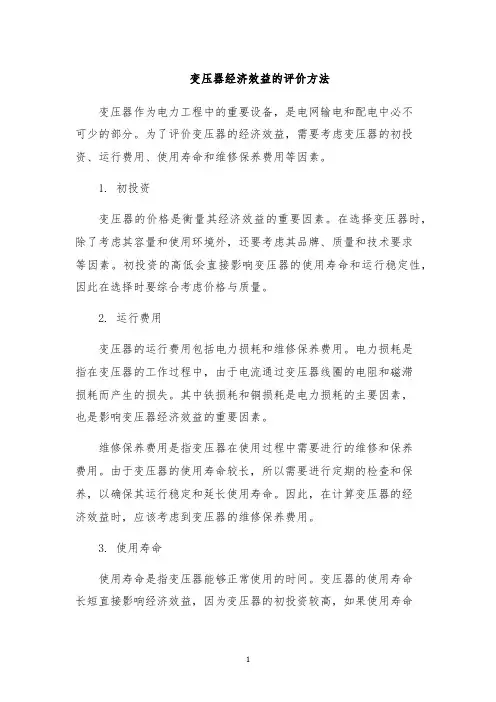

变压器经济效益的评价方法
变压器作为电力工程中的重要设备，是电网输电和配电中必不
可少的部分。

为了评价变压器的经济效益，需要考虑变压器的初投资、运行费用、使用寿命和维修保养费用等因素。

1. 初投资
变压器的价格是衡量其经济效益的重要因素。

在选择变压器时，除了考虑其容量和使用环境外，还要考虑其品牌、质量和技术要求
等因素。

初投资的高低会直接影响变压器的使用寿命和运行稳定性，因此在选择时要综合考虑价格与质量。

2. 运行费用
变压器的运行费用包括电力损耗和维修保养费用。

电力损耗是
指在变压器的工作过程中，由于电流通过变压器线圈的电阻和磁滞
损耗而产生的损失。

其中铁损耗和铜损耗是电力损耗的主要因素，
也是影响变压器经济效益的重要因素。

维修保养费用是指变压器在使用过程中需要进行的维修和保养
费用。

由于变压器的使用寿命较长，所以需要进行定期的检查和保养，以确保其运行稳定和延长使用寿命。

因此，在计算变压器的经
济效益时，应该考虑到变压器的维修保养费用。

3. 使用寿命
使用寿命是指变压器能够正常使用的时间。

变压器的使用寿命
长短直接影响经济效益，因为变压器的初投资较高，如果使用寿命
1。

电力变压器的经济运行一、经济运行与无功功率经济当量的概念经济运行是指能使整个电力系统的有功损耗最小/能获得最正确经济效益的设备运行方式。

电力系统的有功损耗，不仅与设备的有功损耗有关，而且与设备的无功损耗有关，因为设备消耗的无功功率，也是电力系统供应的。

由于无功功率的存在，就使得系统中的电流增大，从而使电力系统的有功损耗增加。

为了系统的有功损耗而在电力系统中引起的有功损耗增加量，因此引入一个换算系数，即无功功率经济当量。

无功功率经济当量，是表示电力系统多发送1kvar无功功率时，将在电力系统中增加的有功功率损耗kw数，其符号为kq ,单位为kw/kvar。

这一kq值与电力系统的容量、结构及计算点的具体位置等多种因素有关。

对于工厂变配电所，无功功率经济当量kq＝0.02～0.15；对由发电机电压直配的工厂，可取kq＝0.02～0.04；对经两级变压的工厂，可取kq＝0.05～0.08；对经三级及以上变压的工厂，可取kq＝0.1～0.15。

二、一台变压器运行的经济负荷计算变压器的损耗包括有功损耗和无功损耗两局部，而无功损耗对电力系统来说也相当于按kq换算的有功损耗。

因此变压器的有功损耗加上变压器无功损耗所换算的等效有功损耗，就称为变压器有功损耗换算值。

一台变压器在负荷为S 时的有功损耗换算值为 △P＝△P T ＋K P ·△Q T≈△P o ＋△P k 〔S/S N 〕2＋K q ·△Q o ＋Kq ·△Q N 〔S/S N 〕2 即△P≈△P o ＋K q ·△Q o ＋(△P k ＋K q ·△Q N ) 〔S/S N 〕2 式中△P T ——变压器的有功损耗； △Q T ——变压器的无功损耗； △Po——变压器的空载损耗； △Pk——变压器的短路损耗；△Qo ——变压器空载时的无功损耗，按式〔△Qo ≈SN ·Io ％/100〕计算；△QN ——变压器额定负荷时的无功损耗增量，按式〔△QN ≈SN ·UK%/100〕计算；S N ——变压器的额定容量。

电力变压器的经济运行解析摘要：变压器可以说是电力系统中的最重要的设备之一，它的经济运行效率会直接影响电力系统经济效益。

由于变压器的运行损耗较大，给整个电力系统的效益造成了损害，因此，实现变压器的经济运行已经成为当务之急。

本文就变压器的经济运行问题及其优化措施进行讨论分析，仅供参考。

关键词：变压器；经济运行；重要因素；优化措施前言：电力变压器是应用极为广泛的电器设备，从发电、供电直到用电，一般需经过5次变压过程，每次变压都要产生一定电能损耗。

由于变压器台数多，总容量大，所以在电力系统中，变压器的总损耗约占总发电量的8%。

对电力系统的经济运行起到关键的作用。

因此，对电力变压器经济运行区的研究具有重要的意义。

目前，降低变压器的运行损耗已经成为至关重要的问题。

只有在不影响变压器正常工作的情况下，选择最佳的运行方式，降低变压器的运行损耗，才能实现变压器的经济运行。

1 影响变压器经济运行的因素1.1 变压器的负载率问题多数人认为一旦变压器的负载率不足30%，就必须更换容量小的变压器，其实这样的说法是没有科学根据的。

近年来，科学技术在不断地发展，变压器的类型及功率也在不断地变化。

在目前的众多变压器中，经济负载率的下限值都明显低于30%，而这些变压器都能实现经济运行。

如果在特定的负载条件下，变压器能正常运行，那么实际上变压器已经实现了经济运行。

要想实现变压器的经济运行，就必须经过科学的分析研究，找出一个最佳运行区。

但是最佳运行区中的负载率都不相同，每个变压器在经济运行的过程中所产生的负载率不一定都大于30%，因此，只要变压器能在经济运行区内正常运行，就不会受到负载率高低的影响，并且会仍然保持经济运行的状态。

由此看来，当变压器的负载率不足30%，就必须更换容量小的变压器的这种说法是没有科学性的。

1.2重载变压器与轻载变压器的损耗问题在通常情况下，多数人会认为如果变压器的负载率偏低就会增加空载的损耗，从而影响变压器的经济运行。

10KV电力变压器经济运行分析一、引言电力变压器是电力系统中的重要设备，其稳定运行对于电力系统的供电质量和可靠性具有重要意义。

而经济运行则是电力变压器的另一重要指标，干系着能源的利用效率和经济效益。

本文将对10KV电力变压器的经济运行进行分析，从负载率、潮流损耗和运行成本等方面入手，探讨提高电力变压器经济运行的方法和措施。

二、负载率分析负载率是指电力变压器实际负荷与额定容量之比。

合理的负载率可以提高电力变压器的经济效益和运行稳定性。

一般状况下，电力变压器的负载率控制在80%~85%为宜。

负载率过高，容易造成变压器过热，影响变压器寿命，并增加维护成本；负载率过低，则会导致变压器运行效率低下，浪费能源。

三、潮流损耗分析潮流损耗是指电力变压器在运行过程中由于电流通过变压器的内部导线和铁芯时所产生的功率损耗。

潮流损耗是不行防止的，但合理控制潮流损耗可以提高电力变压器的经济效益。

潮流损耗与电流的平方成正比，因此可以通过控制电流大小来降低潮流损耗。

一种方法是通过合理的变压器组接方式和运行模式，使得变压器内部的电流流向匀称分布，减小潮流损耗。

另一种方法是通过改进变压器的设计和材料，减小铁芯和线圈的损耗。

四、运行成本分析运行成本是指电力变压器运行过程中所产生的费用，包括电力消耗、维护费用、折旧费用等。

降低运行成本是提高电力变压器经济效益的关键。

一种方法是通过优化电力系统的运行方式，减小电力变压器的负载损耗和潮流损耗，从而缩减电力消耗。

另一种方法是定期对电力变压器进行维护保养，准时发现和修复故障，以缩减维护费用和防止损失。

此外，合理选择变压器设备的品牌和型号，可以降低设备折旧费用和能源损耗。

五、提高电力变压器经济运行的方法和措施1. 合理配置变压器容量：依据电力系统的负荷需求和进步趋势，合理配置变压器容量，防止过大或过小的投入，以提高经济运行效益。

2. 优化运行模式：通过优化变压器的组接方式和运行模式，使得电流匀称分布，减小潮流损耗。
