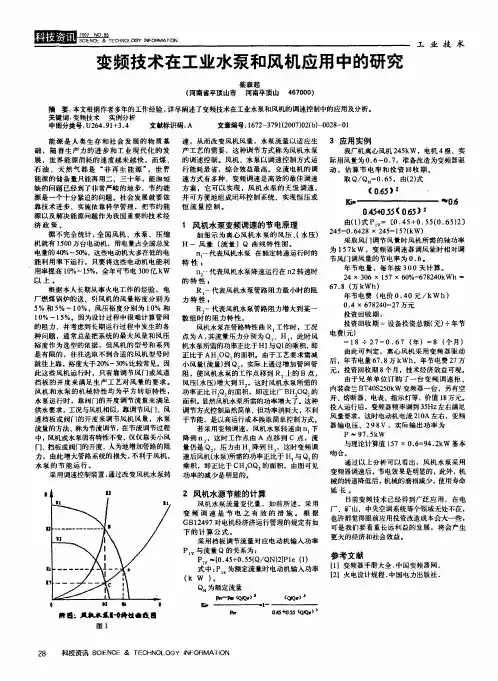

变频调速技术在风机、泵类的应用

变频技术在风机、泵类负载节能中的应用摘要：本文通过变频调速在风机、水泵类设备上的应用，阐述了风机、水泵变频调速的节能原理。

介绍了风机、水泵负载对变频器的性能要求。

关键词：变频器；风机、水泵；节能；0.前言我国的电动机用电量占全国发电量的60％～70％，风机、水泵设备年耗电量占全国电力消耗的1/3。

造成这种状况的主要原因是：风机、水泵等设备传统的调速方法是通过调节入口或出口的挡板、阀门开度来调节给风量和给水量，其输出功率大量的能源消耗在挡板、阀门地截流过程中。

由于风机、水泵类大多为平方转矩负载，轴功率与转速成立方关系，所以当风机、水泵转速下降时，消耗的功率也大大下降，因此节能潜力非常大，最有效的节能措施就是采用变频调速器来调节流量、风量，应用变频器节电率为20％～50％，而且通常在设计中，用户水泵电机设计的容量比实际需要高出很多，存在“大马拉小车”的现象，效率低下，造成电能的大量浪费。

因此推广交流变频调速装置效益显著。

1.变频调速节能原理1.1变频节能由流体力学可知，P（功率）=Q（流量）×H（压力），流量Q与转速N的一次方成正比，压力H与转速N的平方成正比，功率P与转速N的立方成正比，如果风机、水泵的效率一定，当要求调节流量下降时，转速N可成比例的下降，而此时轴输出功率P成立方关系下降。

即水泵电机的耗电功率与转速近似成立方比的关系。

例如：一台水泵电机功率为55KW，当转速下降到原转速的4/5时，其耗电量为28.16KW，省电48.8％，当转速下降到原转速的1/2时，其耗电量为6.875KW，省电87.5％。

2.2 功率因数补偿节能无功功率不但增加线损和设备的发热，更主要的是功率因数的降低导致电网有功功率的降低，大量的无功电能消耗在线路当中，设备使用效率低下，浪费严重，由公式P=S×COSФ，Q=S×SINФ，其中S－视在功率，P－有功功率，Q－无功功率，COSФ－功率因数，可知COSФ越大，有功功率P越大，普通水泵电机的功率因数在0.6-0.7之间，使用变频调速装置后，由于变频器内部滤波电容的作用，COSФ≈1，从而减少了无功损耗，增加了电网的有功功率。

变频调速技术在风机、带类改造中的应用及节能分析摘要：皮带、风机类设施在加工生产业以及制造业被广泛的推广应用。

皮带、风机类设施不仅消耗的电量多，而且在检修以及养护所花费的也很多，其一共费用就占了总费用的百分之七到百分之二十五。

新兴起来的变频调速工艺不仅具有优秀的调速技术、超越的省电成果，对设施的工作情况能够有所帮助提高。

提升设施工作效率以及成套设备的安全稳定性。

设施能够使用更久的时间。

关键词：变频调速技术；变频器；电动机；风机、带类设备1 主要设备类型分析1.1 速度和频率计算皮带在正常运转时属于恒转矩负载。

工艺要求在转速范围为5-10.5转，分钟，我们试选择减速箱变比k1为29.8：l，链条传动的变速比k2为4：l。

通过计算得：电动机的最高工作转速：10.5×（k1×k2）=10.5×29.8×4=1251.6转，分钟电动机的最低工作转速：5×（ki×k2）=5×29.8×4=596转，分钟；电动机的最高工作转速对应的变频器输出电压频率：50×1251.64+1440=43.5（hz）；电动机的最低工作转速对应的变频器输出电压频率：50×596÷1440=20.7（hz）。

以上选择基本满足生产工艺及电动机散热的要求。

1.2 变频改造主要设备的规格参数齿轮减速箱：型号为r103ybl32s4，输出额定转速为48转/分钟，输出最大转矩为1100（nm）。

电动机：型号为ybl32s-4，额定电压为380v，额定电流为11.6（a）绝缘等级为f级，额定功率为5.5（kw），接法a，额定转速为1440r/min。

变频器：型号为frn5.5g11s-4cx，标准适配电动机5.5kw，调频范围0.1-40hz，频率精度（模拟设定）正负0.2%的最高频率。

额定容量9.9kva，额定输出容量为13a，输出电压为380v（三相，50/60hz），逆变器igbt。

举例说明离心式风机与水泵采用变频调速节能的原理在各种工业用风机、水泵中，如锅炉鼓、引风机、深井、离心泵等，大部分是额定功率运行，而它们的能耗都与机组的转速有关。

通常在工业生产、产品加工制造业中风机设备主要用于锅炉燃烧系统、烘干系统、冷却系统、通风系统等场合，根据生产需要对炉膛压力、风速、风量、温度等指标进行控制和调节以适应工艺要求和运行工况。

风机流量的设计均以最大风量需求来设计，其调整方式采用调节风门、挡板开度的大小、回流、启停电机等方式控制，无法形成闭环控制，也很少考虑省电。

这样，不论生产的需求大小，风机都要全速运转，而运行工况的变化则使得能量以风门、挡板的节流损失消耗掉了。

在生产过程中，不仅控制精度受到限制，而且还造成大量的能源浪费和设备损耗。

从而导致生产成本增加，设备使用寿命缩短，设备维护、维修费用高居不下。

同样，离心式水泵在我国当前的工业生产和人民日常生活中起到很大的作用，水泵使用三相异步电动机进行拖动，水泵流量的设计同样为最大流量，压力的调控方式只能通过控制阀门的大小、电机的启停等方法。

这种人为增加管阻的调节方式虽然满足了生产生活所需的对流量的控制，但是浪费了大量的电能，不是一种经济的运行方式。

电气控制采用直接或Y-△启动，不能改变风机和水泵的转速，无法具有软启动的功能，机械冲击大，传动系统寿命短，震动及噪声大，功率因数较低等是其主要难点。

为解决这些难题，相关科研技术人员根据生产需要对风机和水泵等装置的转速进行控制和调节以适应工艺要求和运行工况，在满足生产需求的基础上又节约了能源。

所以，变频调速对生产生活具有十分重要的意义，这也就意味着我们有必要了解风机和水泵等装置采用变频调速节能的原理。

为了对变频调速节能原理有更清晰、更深入的理解，我们可以先从变频器的工作原理出发。

变频器电路（见下图）的基本工作原理为：三相交流电源经二极管整流桥输出恒定的直流电压，由六组大功率晶体管组成逆变器，利用其开关功能，由高频脉宽调制（PWM）驱动器按一定规律输出脉冲信号，控制晶体管的基极，使晶体管输出一组等幅而不等宽的矩形脉冲波形，其幅值为逆变器直流侧电压Vd而宽度则按正弦规律变化，这一组脉冲可以用正弦波来等效，此脉冲电压用来驱动电机运转，通过控制PWM驱动器输出波形的幅值和频率，即可改变晶体管输出波形的频率和电压，达到变频调速的目的。

工业电气自动化控制中变频调速技术的应用随着时代的进步，工业生产已经从手工操作逐渐转变为机械自动化操作。

自动化生产极大地提高了生产效率，减少了人力成本，而电气自动化控制技术则在自动化生产中扮演了一个至关重要的角色。

在电气自动化控制技术中，变频调速技术是一种极其重要的技术。

变频调速技术是指通过改变电机的供电频率来实现电机的调速操作。

在传统的电机控制中，采用的是机械式调速，这种调速方式需要更换不同的齿轮或者皮带来实现不同的转速。

这种方式无法实现精确控制，而且需要停机更换。

而采用变频调速技术则可以实现连续无级调速，控制更加精准且变速平稳，不会产生卡顿或者颤抖现象。

同时，变频调速技术还可以节约能源，避免电机多余的损耗。

在工业生产中，变频调速技术的应用非常广泛，如水泵、风机、压缩机、机床、印刷机等都可以采用变频调速技术实现精确调速。

下面将重点探讨变频调速技术在水泵和风机中的应用。

首先是水泵。

水泵是现代工业生产中常见的一种设备，它常常用于输送水或者注入处理药剂。

而这些操作需要水泵的流量和压力能够精确控制，变频调速技术可以确保水泵的流量和压力满足生产需要。

同时，变频调速技术可以避免水泵在无负荷状态下运行，节约了能源和所需的维修成本。

接下来是风机。

风机的应用范围非常广泛，如过滤系统、空气处理、工业排气等。

在工业生产中，风机的控制非常重要，不同的生产工艺需要不同的风量和风压。

传统的风机控制方法是通过启停来进行调节，但是这种方法会造成风机的机械疲劳和更大的能源损耗。

采用变频调速技术可以避免这些问题，保证风机工作状态稳定，提高生产效率和质量。

总的来说，变频调速技术在工业电气自动化控制技术中的应用非常广泛。

通过变频调速技术可以实现设备的精确调节，提高效率，降低成本，同时还可以节约能源，保护环境。

因此，在今后的工业生产中，变频调速技术将会越来越得到广泛的应用。

风机水泵负载变频调速节能原理相似定律：两台风机或水泵流动相似，在任一对应点上的统计和尺寸成比例，比值成相等，各对应角、叶片数相等，排挤系数、各种效率相等。

流量按照相似定律，由连续运动方程流量公式：φπηη⨯⨯⨯⨯⨯=⨯⨯=d D A vm vm vv v q流速公式： 60π⨯⨯=n D v m 式中：q v——体积流量，s m3；ηv——容积效率，实际容积效率约为0.95；A ——有效断面积（与轴面速度vm垂直的断面积），m²；D ——叶轮直径，m ； n ——叶片转速，r/mi n ； b ——叶片宽度，m ；vm——圆周速度，m/s ；φ——排挤系数，表示叶片厚度使有效面积减少的程度，约为0.75～0.95；按照电机学的基本原理，交流异步电动机转速公式： p f s n ⨯⨯-=60)1( 式中： s ——滑差； P ——电机极对数； f ——电机运行频率。

流量、转速和频率关系式：f n q v∞∞⇒ 可见流量和转速的一次方成正比，和频率的一次方成正比。

扬程按照流体力学定律，扬程公式：²21v m H ⨯⨯=ρ 扬程、转速和频率关系式：可见扬程和转速的二次方成正比，和频率的二次方成正比。

式中：H ——水泵或风机的扬程，m ；功率风机水泵的有效功率：每秒钟流体经风机水泵获得的能量。

水泵：H g q Pve⨯⨯⨯=ρ或 风机：P q P ve⨯=可见有效功率和转速的三次方成正比，和频率的三次方成正比。

式中：Pe——有功功率，w ；ρ——流体质量密度，m Kg3；P ——压力，Pa ；电量风机水泵效率：有效功率和轴功率之比。

ηp轴功率：电动机输出给风机水泵的功率。

轴功率（电动机的输出功率）公式： ηρpvshHg q P⨯⨯⨯=⇒水泵ηpvshPq P⨯=⇒风机电动机和风机水泵的传动效率： ηc电动机效率：ηm电量（电动机的输入功率）公式：ηηmcshgP P ⨯=ηηηρpmcvgHg q P⨯⨯⨯⨯⨯=⇒水泵ηηηρpm c gPP⨯⨯⨯=⇒风机节能工频状态下的耗电量计算Pd ：电动机功率 ； ηd ：电动机效率 ； U ：电动机输入电压 ； I ：电动机实际运行电流 ；cos φ：功率因子。

一．变频器在水泵、风机控制方面的应用泵类负载和风机是目前工业现场应用变频器最多的设备，它们又最具有节能潜力。

它们主要以离心泵和离心风机为主。

水泵又分排水泵、空调水泵、陈列〔冷藏〕柜水泵、灌药泵、大型高压〔中压〕水泵等等。

风机分换〔排〕气风机、冷却风机、锅炉鼓风机、温室〔房〕温控风机等等。

㈠泵类负载水泵的负载性质是平方递减转矩型,有以下关系:水泵的流量Q与转速n成正比;扬程H与转速n的三次方成正比;电动机的转速n与电源频率F成正比.因此改变电动机电源频率,可改变电机即水泵的转速,从而达到调节给水流量和水泵的扬程的目的.1.排水泵：在化工厂、市政工程、农田灌溉等许多地方，雨水及工业用水都会用到排水泵。

2.空调水泵：有些建筑物装有集中供气方式的冷暖空调，为给每层楼的空调机供给热交换用的冷水，设置了冷水泵。

3.陈列〔冷藏〕柜水泵：冷藏陈列柜热负载随外界气温的不同而变化较大，冷冻机、冷却水泵、冷却塔设备的容量需要依据夏季最大负载量确定，这样中等热负载及冬季小负载的时期时，运行效率低，虽然此时可以对冷冻机卸载进行容量控制，降低功耗，但冷却水泵基本与夏季一样定速运行〔而此时冷却水用量降低〕，还是浪费电能，利用变频器可以使冷却水泵调速运行，达到节能的目的。

许多冷库用上变频器后节能非常显然。

4.灌药泵：变频器用在灌药泵控制，同时也可以对冷水循环泵、放水泵进行调速控制，节能效果显著。

5.大型高压〔中压〕水泵：高压〔中压〕大型水泵、风机和潜油电泵广泛应用在矿山、冶金、油田、石化、电厂、水厂等等。

㈡风机负载风机风的阻力与转速的二次方成正比，轴功率与转速的三次方成正比。

1.换〔排〕气风机：在化工、纺织、石油、矿山等很多企业和场合都会用到大中型换〔排〕气风机。

2.冷却风机：冷却塔有几个室组成，各室的冷却风机依据实际可以用变频器控制，达到节能效果。

大型电动机也用到冷却风扇，由变频器控制。

3.锅炉鼓风机：锅炉上的鼓风机通常有压力式与吸引式鼓风机。

变频器在风机、水泵中的节能应用摘要：由风机、水泵类负载节能，来阐述变频器是控制风机、水泵实现节能最佳方式，对提高自动化程度，减少人为因素的影响进行较详细分析，通过实例计算来证明在理论上是正确的，虽然初期一次性投资比较大，但从长远上来看在经济上是值的。

关键词：风机；水泵；节能；功率因数；变频器前言风机、水泵作为工业和生活中的通用机械有应用量大、应用面广的特点，其配套电机量也是巨大的，有资料统计，风机、水泵的耗电量占全国总发电量的20%以上，由于容量和工艺原因，大多数的风机、水泵类负载存在着不同程度上的电能浪费，在提倡节约能源的今天，减少浪费，节能问题的研究也迫在眉睫，变频控制是目前最好方法。

1.风机、水泵负载节能原理传统风机、水泵流量的设计均以最大需求来设计，其调整方式采用挡板、风门、回流、起停电机等方式控制，无法形成闭环回路控制，也较不考虑省电的观念，但实际使用中流量随着各种因素而变化，往往比最大流量小的多，要减少流量时，通常情况下只能调节档板和阀门的开度，阀门控制法的实质是通过改变管网阻力大小来改变流量，而这种控制方式当所需流量减小时，压力反而会增加，故轴功率的降低有限，此时，过剩的风机、水泵功率将导致压力增加造成很大的能量损耗。

由流体力学原理可知：流量与转速的一次方成正比，压力与转速的平方成正比，功率与转速的三次方成正比，如果水泵效率一定，当流量下降时转速成比例下降，而此时对轴输出功率p成立方关系下降；风机、水泵变频节能控制可在保持阀门、挡板开度不变的前提下，通过改变风机的转速来调节流量，其实质是通过减少流体动力来节电。

这种控制方式可从根本上消除风机、水泵设备，由于选型或负荷变化普遍存在的“大马拉小车”的动力浪费现象，消除了挡板截流阻力，使风机、水泵始终运行在最佳工作状态。

2.风机、水泵变频控制特点2.1异步电动机原理n=60f/p（1-s），可知变频调速是风机、水泵调速最佳方法，风机、水泵电机直接启动或Y/D启动，启动电流为其额定电流的4～7倍；这样会对电机设备和供电电网造成严重的冲击，而且还会对电网容量要求过高，启动时产生的电流和震动时对挡板和阀门损害极大，对设备、管路的使用寿命极为不利。

高压变频器在风机、水泵节能改造的项目2011 年5月24 日目录一、概述二、采取的措施三、产生的效益四、结论一、概述目前，随着企业竞争的日益加剧，生产成本的高低决定了企业在市场竞争的地位，在生产中很大一部分花在能耗上，降低生产过程中的电能消耗就可以有效的降低成本。

生产过程中，风机被大量的采用于工艺流程上，而风机负载耗电量较大，起动电流较高，同时用阀门、挡风板等装置来调节风量，在风道系统设计时，为满足生产环境的最大要求，必须留有余量，因此风机的风量和压力往往偏大，功率的偏大设计必然造成能量的浪费。

很多的风机有30-70%的能量是消耗在调节阀的压降上的，不仅造成电能的浪费，工作效率低，而且开动阀门时，还发出啸声和振动，经常发生事故。

该方法是以增加风阻、牺牲风机的效率来达到要求的，损耗严重。

如果利用变频调速技术改变设备的运行速度，以调节风量的大小，可以既满足生产要求，又达到节约电能，同时减少因调节挡板而造成挡板和管道的磨损，能取得明显的节能效果。

随着电力电子技术及电子技术的发展，变频技术日趋成熟，风压调节已普遍摒弃靠调整配套的风门开度的手段，改而采用变速的电气传动调节，变频调速已成为风机、泵类节能降耗的最佳、首选的电气传动方案。

二、采取的措施在选矿厂现有设备不变的情况下，采用高压变频改造项目主要涉及到两个方面；1、主厂房的高压风机，原设计共计六台，三用三备。

每台功率是355KW，10KV 供电。

2、水尾加压泵站的水泵，原设计每个加压泵站两用一备，四个加压泵站共计12 台电机，其中四台备用电机。

其中l#加压泵站有400Kw/10Kv 电机三台，2#加压泵站和4#加压泵站有355Kw/10Kv电机各三台，3#加压泵站有电机250Kw／lOKV三台。

主厂房的高压风机可以采够三台高压变频器，运行方式是一拖二运行，在原有设备的基础上进行改造，不用从新设计配电线路。

一用一备回路图水尾加压泵站每一个泵站采购两台高压变频器，可以使用二拖三运行，对原有配线略有改动，就可以完成，施工简单。
