变桨控制系统设计

变桨系统设计范文变桨系统是风力发电机组中的重要组成部分，主要用于调整风机叶片的角度，以便在不同的风速下最大限度地捕捉风能并转化为机械能。

本文将基于风力发电机组的工作原理、变桨系统的组成部分、工作原理和常见的设计参数等方面，对变桨系统进行详细阐述。

一、工作原理：风力发电机组由风机、变桨系统、发电机和控制系统等组成。

当风速增加时，风机的旋转速度也会增加，这会引起超速现象，对风机和发电机造成损害。

为了防止超速，就需要通过变桨系统来调整风机叶片的角度，以控制风机的旋转速度。

变桨系统的工作原理是利用控制器对风机叶片的角度进行调整。

当风速低于额定风速时，控制器会将风机叶片调整为最佳角度，以利用最小风速来产生最大的风能；当风速超过额定风速时，控制器会自动将风机叶片调整为零角度，以保护风机和发电机。

二、组成部分：变桨系统主要由叶片、叶片安装结构、执行机构、传感器和控制器等组成。

1.叶片：叶片是最重要的组成部分，常见的叶片材料有玻璃钢、碳纤维等，具有轻量化、高强度和耐腐蚀等特点。

2.叶片安装结构：用于将叶片连接到轴上，并提供角度调整的功能。

常见的叶片安装结构包括铰链机构和驱动机构。

3.执行机构：用于提供叶片角度调整的能力。

常见的执行机构有液压系统和电动机系统。

液压系统由液压泵、液压缸、液压油管等组成，通过控制液压油的流量和压力来实现叶片角度的调整；电动机系统由电动机、减速器、转动机构等组成，通过电动机的旋转来实现叶片角度的调整。

4.传感器：用于监测风速、叶片角度和负荷等参数。

常见的传感器有风速传感器、角度传感器和负荷传感器。

5.控制器：根据传感器的反馈信号，对叶片角度进行控制和调整。

常见的控制器有微机控制器和可编程逻辑控制器。

三、设计参数：设计一个合理的变桨系统需要考虑以下参数：1.风速范围：考虑所处地区的风能资源，确定变桨系统能够适应的风速范围。

通常将设计风速和额定风速作为参数进行设计。

2.负荷和效率：考虑发电机的额定负荷和发电效率，确定叶片角度的调整范围和步长。

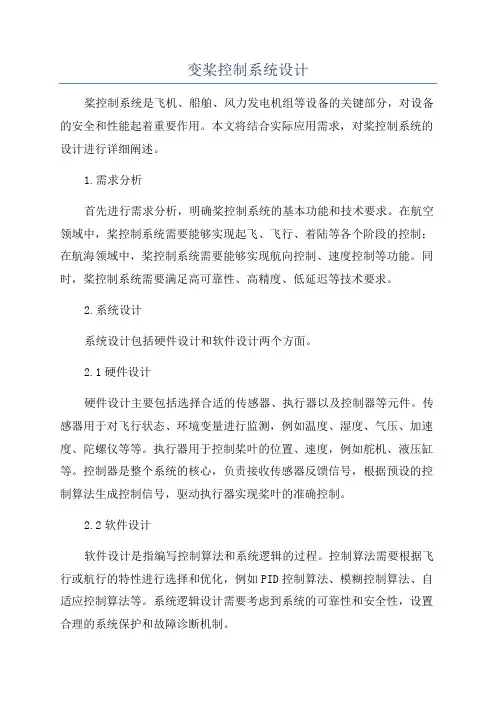

变桨控制系统设计桨控制系统是飞机、船舶、风力发电机组等设备的关键部分，对设备的安全和性能起着重要作用。

本文将结合实际应用需求，对桨控制系统的设计进行详细阐述。

1.需求分析首先进行需求分析，明确桨控制系统的基本功能和技术要求。

在航空领域中，桨控制系统需要能够实现起飞、飞行、着陆等各个阶段的控制；在航海领域中，桨控制系统需要能够实现航向控制、速度控制等功能。

同时，桨控制系统需要满足高可靠性、高精度、低延迟等技术要求。

2.系统设计系统设计包括硬件设计和软件设计两个方面。

2.1硬件设计硬件设计主要包括选择合适的传感器、执行器以及控制器等元件。

传感器用于对飞行状态、环境变量进行监测，例如温度、湿度、气压、加速度、陀螺仪等等。

执行器用于控制桨叶的位置、速度，例如舵机、液压缸等。

控制器是整个系统的核心，负责接收传感器反馈信号，根据预设的控制算法生成控制信号，驱动执行器实现桨叶的准确控制。

2.2软件设计软件设计是指编写控制算法和系统逻辑的过程。

控制算法需要根据飞行或航行的特性进行选择和优化，例如PID控制算法、模糊控制算法、自适应控制算法等。

系统逻辑设计需要考虑到系统的可靠性和安全性，设置合理的系统保护和故障诊断机制。

3.性能仿真与优化对于桨控制系统的设计，需要进行性能仿真与优化，以确保系统能够满足设计要求。

通过建立系统数学模型，利用仿真软件进行动力学模拟，评估控制算法的稳定性和鲁棒性，并进行参数优化，提高系统响应速度和控制精度。

4.硬件实现与调试在完成系统设计和性能优化后，需要进行硬件实施与调试。

按照设计方案进行硬件搭建，连接传感器和执行器，并通过实验平台进行系统调试。

在调试过程中，检查硬件电路连接是否正确，确保传感器数据采集准确，执行器响应良好，保证系统的正常运行。

5.实际应用在完成硬件实现和调试后，将桨控制系统应用到实际设备中。

根据具体应用领域和需求，进行系统参数调整和优化，确保系统在实际工作环境下稳定可靠。

风力发电机组变桨系统的设计与优化1. 引言风力发电是一种可再生能源的重要组成部分，风力发电机组的性能直接影响着发电效率和运行成本。

变桨系统作为风力发电机组的核心部件之一，对于风力发电的效率和可靠性具有重要作用。

本文将探讨风力发电机组变桨系统的设计与优化，旨在提高发电效率和降低运行成本。

2. 风力发电机组的变桨系统风力发电机组变桨系统主要包括桨叶、桨叶轴承、变桨机构和控制系统等部分。

桨叶通过变桨机构连接到发电机组的主轴上，根据风速和转速的变化，调节桨叶的角度以获得最佳发电效果。

变桨系统的设计和优化将直接影响发电机组的功率输出和系统的可靠性。

3. 变桨系统的设计原则（1）轻量化设计：桨叶是风力发电机组的核心部件，其质量直接影响转速和稳定性。

因此，在变桨系统的设计中，需要选择轻量化材料，并合理设计桨叶的结构，以降低整体质量，提高转速和响应速度。

（2）可靠性设计：风力发电机组通常处于复杂的气候环境下运行，如强风、冰雪等。

因此，变桨系统的设计需要考虑系统的可靠性和抗风能力，确保在恶劣环境下仍能正常运行。

（3）高效控制：变桨系统的控制是关键，需要根据风速和转速的变化，实时调节桨叶的角度，以获得最佳的发电效果。

因此，需要采用高效的控制算法和传感器，提高响应速度和控制精度。

4. 变桨系统的优化方法（1）结构优化：通过有限元分析等方法对桨叶和变桨机构的结构进行优化，以提高刚度和辨识度，降低振动和噪声，并达到减负荷的效果。

（2）控制算法优化：通过数学建模和仿真，针对不同的风速和转速，优化变桨系统的控制算法，确保桨叶角度的调节与实际运行环境的需求相匹配。

（3）传感器优化：选择高精度和高可靠性的传感器，如风速传感器和角度传感器，准确获取变桨系统所需的实时数据，并将其输入到控制系统中。

5. 变桨系统的未来发展趋势（1）智能化：随着人工智能和大数据技术的快速发展，未来的变桨系统将趋向于智能化，可以通过学习和优化算法，自动调整桨叶的角度，并根据实时数据进行预测和预防故障。

风力发电机组变桨系统的设计胡国强【摘要】为了解决风力发电机组在复杂多变的风况下,能够基本保持其发电机稳定运转的问题,将PLC、变频器技术应用到风力发电机的变桨系统中.开展了变桨系统自动控制的分析,建立了PLC、变频器和变桨电机之间的关系,利用PLC及PLC的模拟量输入模块对风电场自然风风速以及风力发电机组3片桨叶的桨距角度进行了数据信息的采集,并自动进行了内部数据的处理；然后再通过对变频器的输出控制进而控制变桨电机的工作状态,使3片桨叶旋转到与自然风风速相对应的桨距角度.在发电机能自动保持稳定运转的基础上,对其性能进行了评价.分析和验证结果表明,该系统实现了对风力发电机组变桨系统的自动控制.%In order to solve the problems that the wind generator set in the complex wind condition can basic maintain the stability running, the PLC, frequency changer technology was investigated to the wind power generators change oars system. After the analysis of change oars system automatic control, the relationship between the PLC, frequency changer, and the change oars motor was established. The PLC and PLC analogue inputs module were used to collect the natural wind speed and the wind power generators three blades's angle data information,and the internal data was processed automatically. Through the control of frequency changer output, and then the change oars motor working condition was controlled, making three piece of blades rotate on and natural wind speed with the oars angle of the corresponding. The performance was evaluated on the condition that the generator can automatically remain stable operation. Through theanalysis and verification,the results show that the system realizes the automatic control of the wind power generators change oars system.【期刊名称】《机电工程》【年(卷),期】2012(029)005【总页数】5页(P588-592)【关键词】风力发电机;变桨;编码器;可编程控制器;变频器【作者】胡国强【作者单位】上海电气风电设备有限公司,上海201306【正文语种】中文【中图分类】TP13;TM6140 引言在传统能源日渐匮乏、核能事故频发的今天，风力发电作为新型绿色能源，为全世界所倡导。

风力发电变桨控制系统设计研究风力发电是一种利用风能将风能转化为电能的技术。

在风力发电过程中，变桨控制系统是一个非常重要的组成部分，它的设计和研究对于风力发电的效率和可靠性至关重要。

变桨控制系统的主要功能是根据风力大小和风向变化情况来控制风力发电机的桨叶角度，以获得最佳的能量转化效率。

变桨控制系统需要根据风力的实时测量数据来进行桨叶的角度调整，以确保风力发电机在不同的风速条件下能够始终工作在最佳状态。

在变桨控制系统的设计过程中，需要考虑以下几个方面：1.传感器选择和位置安装：为了准确测量风力的大小和方向，需要选择合适的传感器，并将其安装在合适的位置。

传感器的选择和位置安装是变桨控制系统设计的重要环节，它对于系统的准确性和可靠性有着至关重要的影响。

2.数据采集和处理：变桨控制系统需要实时采集和处理风力传感器的数据，并根据这些数据来调整桨叶的角度。

数据采集和处理过程需要高速、高精度的硬件和软件支持，以确保数据的实时性和准确性。

3.控制算法设计：控制算法的设计是变桨控制系统设计的核心环节。

控制算法需要根据实时的风力数据来决定桨叶的调整角度，以实现最佳的能量转化效率。

控制算法设计需要考虑风力的大小、风向的变化以及系统的动态响应能力等因素，以确保系统能够稳定工作并且具有较好的抗干扰能力。

4.系统建模和仿真：在变桨控制系统设计的过程中，建立系统的数学模型是非常重要的。

系统建模可以帮助我们理解系统的工作原理和动态特性，并根据模型进行仿真和优化设计。

系统建模和仿真可以有效减少实际试验的成本和风险，并帮助我们更好地了解系统的性能和可靠性。

总之，风力发电变桨控制系统的设计和研究对于提高风力发电的效率和可靠性具有重要的意义。

在设计过程中，需要考虑传感器选择和位置安装、数据采集和处理、控制算法设计以及系统建模和仿真等方面的问题。

通过合理的设计和研究，可以提高风力发电的效率和可靠性，进一步推动可再生能源的发展。

风力发电机组变桨系统设计与控制近年来，随着全球能源危机的爆发以及对环境保护的重视，风力发电作为一种可再生的清洁能源正日益受到广泛关注。

风力发电机组的变桨系统是其中一个重要的组成部分，它通过调整桨叶的角度来控制风机的转速和输出功率，以实现最佳风能利用率。

本文将详细介绍风力发电机组变桨系统的设计原理和控制策略。

首先，风力发电机组的变桨系统设计需要考虑多个因素。

其中包括风速、风向、风场条件以及机组的工作状况等。

在设计变桨系统时，需要确定合适的桨叶数目、桨叶形状、桨叶材料以及桨叶安装方式等。

同时，还需要考虑叶片的结构强度以及在高风速情况下的耐用性。

这些设计要素将直接影响到风机的性能和寿命。

其次，风力发电机组的变桨系统需要采用合适的控制策略来实现最佳风能利用效率。

一般来说，风机的控制策略可以分为两种类型：定常控制和非定常控制。

定常控制是基于恒定的控制策略，根据风场条件和机组负荷，设定固定的桨叶角度来实现最佳功率输出。

非定常控制则是基于实时测量的风速和机组运行状态，动态调整桨叶角度来实现最佳风能利用效率。

根据不同的需求和场地条件，可以选择合适的控制策略。

在风力发电机组变桨系统的实际控制中，通常采用闭环控制的方式。

这意味着需要传感器来实时测量风速、机组运行状态以及环境参数，并将这些数据反馈给控制系统。

控制系统会根据这些反馈数据，不断调整桨叶角度，以实现最佳风能利用效率。

同时，还需要考虑到系统的安全性和鲁棒性，以应对突发情况和异常工况。

除了设计和控制策略，风力发电机组变桨系统还需要考虑到系统的维护和保养。

定期的维护和保养可以延长系统的寿命并提高系统的性能。

在维护和保养过程中，需要检查桨叶的磨损情况、润滑系统的工作状态以及传感器的准确性等。

同时，还需要定期进行系统的校准和参数调整，以保证系统的稳定性和准确性。

尽管风力发电机组变桨系统的设计和控制存在一定的挑战和难点，但通过合理的设计和有效的控制策略，可以实现风能资源的最佳利用。

考虑风力预测精度的海上风力发电变桨系统控制策略研究海上风力发电是利用风能产生电能的一种可持续发展能源，对于实现清洁能源转型具有重要意义。

然而，风力发电的特性决定了其电力输出的不稳定性和间歇性，这给电网的稳定性造成了挑战。

为了降低风力发电的波动性，并提高预测精度，研究人员开始聚焦于海上风力发电变桨系统控制策略。

海上风力发电的变桨系统是风力发电机组中的关键组件之一，其作用是调节叶片的角度以控制风力发电机组的输出功率。

传统的控制策略主要是基于根据风速和转速的测量值来控制叶片角度的调整，然而这种方法在风速快速变化的情况下预测精度较差。

为了提高风力预测精度，研究人员开始采用基于模型的控制策略。

通过建立风力模型和风速预测模型，可以更准确地预测未来一段时间内的风力变化情况，从而更好地调整叶片角度，稳定输出功率。

具体而言，需要考虑以下两个方面：首先，需要建立准确的风力模型。

风力模型可以通过历史风速数据和现场观测数据来构建。

利用统计方法，可以分析历史数据的规律性和周期性，从而预测风力的变化趋势。

另外，在海上风力发电场地，还需要考虑海洋气象因素对风力的影响，例如海洋温度、湍流等因素，这些都需要纳入模型中进行精确预测。

其次，需要建立准确的风速预测模型。

目前，常用的方法是基于机器学习和人工智能技术来构建预测模型。

通过收集大量的风速数据和气象因素数据，可以使用神经网络、支持向量机等算法进行训练和优化，从而提高预测模型的准确性。

此外，还可以引入其他辅助数据，如地理位置、潮汐和气象条件等，以提高预测精度。

当准确的风力模型和风速预测模型建立完成后，就可以进行变桨系统控制策略的研究。

首先，需要将建立的模型与实际风速进行对比和校准，以确保其准确性和可靠性。

然后，可以采用闭环控制策略，通过实时监测风速和预测模型输出，来调整叶片角度以稳定输出功率。

此外，还可以采用模糊控制策略来进行变桨系统的控制。

模糊控制策略主要是基于模糊逻辑和模糊推理原理，将模糊规则应用于变桨系统的控制中，根据输入的风速和预测模型输出，自动调整叶片角度。

变桨控制系统设计变桨控制系统（Variable Pitch Control System）是风力发电机组中重要的控制系统之一，用于调控风机的桨叶角度，以对风能进行最佳转化和发电。

本文将详细介绍变桨控制系统的设计原理、功能以及关键技术。

变桨控制系统的设计原理是通过改变桨叶的角度，调节桨叶的攻角（Angle of Attack），从而改变桨叶对风的阻力，调节转速和发电功率。

一般来说，当风速较小时，为了提高风能的利用率，桨叶的攻角应适当增大；当风速较大时，为了避免过载和损坏风机，桨叶的攻角应适当减小。

变桨控制系统通过不断监测风速、转速等参数，以及与风机的功率曲线进行匹配，控制桨叶的角度实现最佳的风能转换和发电效果。

1.桨叶角度调节：根据风速和功率需求，自动调节桨叶的角度，实现最佳的风能转换效果。

2.风速检测与测量：通过风速传感器或风向传感器等设备，实时测量和监测风速，为桨叶角度调节提供准确的参数。

3.转速控制：根据风速和功率需求，自动调节风机的转速，以实现最佳的发电效果。

4.保护功能：当风速过大或其他异常情况发生时，及时采取保护措施，保护风机和其他设备的安全运行。

5.数据记录和统计：记录风机的运行数据，包括风速、转速、发电功率等参数，为运维人员提供参考和分析。

1.传感器技术：包括风速传感器、风向传感器等，用于测量和监测风速，为控制系统提供准确的参数。

2.控制算法：通过合适的控制算法，将风速和功率需求转化为桨叶角度和转速的控制命令，实现系统的自动调节。

3.电机控制技术：通过控制电机的电流、电压等参数，实现桨叶角度控制和转速调节。

4.通信技术：将变桨控制系统与其他部分进行联动，实现与风机的数据交互和控制。

5.故障诊断与保护技术：通过对系统参数的实时监测和分析，发现故障和异常情况，并及时采取保护措施，防止风机和其他设备的损坏。

在变桨控制系统的设计过程中，需要充分考虑风机的工作环境、机械特性以及控制需求等因素，确保系统的稳定性、可靠性和高效性。
