labview的使用方法LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一种LabVIEW （Laboratory Virtual Instrument Engineering Workbench）是一种图形化编程语言，主要用于数据采集、仪器控制、数据分析和测试等方面。
以下是使用LabVIEW的基本步骤：1. 安装LabVIEW软件：首先需要从官方网站下载并安装LabVIEW软件。
安装完成后，启动LabVIEW。
2. 创建新项目：在LabVIEW启动界面中，选择“新建”或“打开”一个已有的项目。
如果创建新项目，可以选择不同的模板，如“VI（Virtual Instrument）”、“Control Design”等。
3. 设计前面板（Front Panel）：前面板是用户与程序交互的界面，可以放置各种控件（如按钮、滑动条、图表等）来显示数据和接收用户输入。
在左侧的“控件”面板中选择所需的控件，然后将其拖放到前面板上进行布局。
4. 编写程序代码（Block Diagram）：在右侧的“块图”面板中编写程序代码。
LabVIEW使用图形化的编程方式，将各种功能模块以图标的形式表示，通过连线连接各个模块来实现程序逻辑。
常用的功能模块包括数学运算、数据处理、信号处理、文件操作等。
5. 调试和运行程序：在编写完程序代码后，需要进行调试以确保程序的正确性。
可以使用断点、单步执行等功能进行调试。
调试完成后，点击工具栏上的“运行”按钮或按F5键运行程序。
6. 保存和导出项目：在完成程序设计和调试后，需要将项目保存为.vi文件。
此外，还可以将程序导出为其他格式，如可执行文件（.exe）、动态链接库（.dll）等。
7. 部署和发布程序：将生成的可执行文件或动态链接库部署到目标计算机上，即可实现程序的功能。
如果需要将程序发布给其他用户，可以将项目打包成安装包或生成Web服务等形式。
目录实验1 LabVIEW2013使用基础实验2 LabVIEW2013常用数据的操作与VI的调试实验3 数组与簇的相关操作——基于LabVIEW模拟汽车表盘的设计实验4 LabVIEW编程结构实验实验5 基于LabVIEW倒计时系统的设计实验6 基于LabVIEW自动售卖机的设计实验一LabVIEW 2013 使用基础一．实验目的1、了解LabVIEW 2013的编程环境，学会基本VI的创建与编辑。
2、掌握常用的数值、布尔与字符串等数据操作方式。
二．实验内容练习一创建一个VI，计算两数值的和并显示。
实验步骤：1、新建一个VI，选择文件—新建VI。
2、前面板的设计（1）添加两个数值输入控件。
依次选择“控件”→“新式”→“数值”→“数值输入控件”，拖入两个数值输入控件到前面板，将标签改为“加数1”，“加数2”。
（2）添加一个数值显示控件。
依次选择“控件”→“新式”→“数值”→“数值显示控件”，拖入前面板中，将标签改为“和”。
完成的前面板如图1-1所示。
图1-1 前面板设计3、程序框图的设计（1）添加加函数。
依次选择“函数”→“编程”→“数值”→“加”，拖入一个加函数到程序框图中。
（2）利用工具面板中的连线工具，完成程序框图中的连线。
完成后的程序框图如图1-2所示。
图1-2 程序框图设计（3）运行VI程序。
点击按钮，改变加数的值，看求和是否正确。
（4）保存正确无误的VI程序。
练习二利用LabVIEW中布尔开关控制布尔灯的亮灭。
实验步骤：1、前面板的设计（1）添加一个布尔开关。
依次选择“控件”→“新式”→“布尔”→“垂直遥感开关”，拖入到前面板中，将标签改为“开关”。
（2）添加一个布尔指示灯。
依次选择“控件”→“新式”→“布尔”→“圆形指示灯”，拖入前面板中，将标签改为“指示灯”。
完成的前面板如图1-3所示。
图1-3 前面板设计2、程序框图的设计（1）用连线工具将开关与指示灯相连。
如下图1-4所示。
图1-4 程序框图设计（2）运行VI程序。

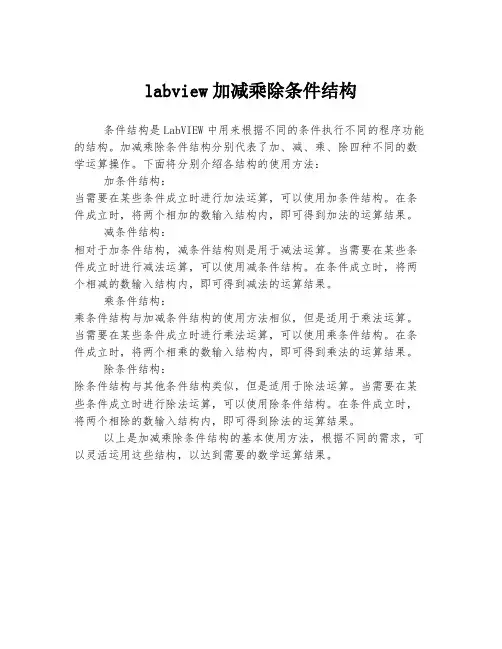

labview加减乘除条件结构
条件结构是LabVIEW中用来根据不同的条件执行不同的程序功能的结构。
加减乘除条件结构分别代表了加、减、乘、除四种不同的数学运算操作。
下面将分别介绍各结构的使用方法：
加条件结构：
当需要在某些条件成立时进行加法运算，可以使用加条件结构。
在条件成立时，将两个相加的数输入结构内，即可得到加法的运算结果。
减条件结构：
相对于加条件结构，减条件结构则是用于减法运算。
当需要在某些条件成立时进行减法运算，可以使用减条件结构。
在条件成立时，将两个相减的数输入结构内，即可得到减法的运算结果。
乘条件结构：
乘条件结构与加减条件结构的使用方法相似，但是适用于乘法运算。
当需要在某些条件成立时进行乘法运算，可以使用乘条件结构。
在条件成立时，将两个相乘的数输入结构内，即可得到乘法的运算结果。
除条件结构：
除条件结构与其他条件结构类似，但是适用于除法运算。
当需要在某些条件成立时进行除法运算，可以使用除条件结构。
在条件成立时，将两个相除的数输入结构内，即可得到除法的运算结果。
以上是加减乘除条件结构的基本使用方法，根据不同的需求，可以灵活运用这些结构，以达到需要的数学运算结果。
实验一 LabVIEW开发环境一、实验目的1、正确安装与运行LabVIEW2012。
2、熟悉LabVIEW2012开发环境，包括前面板、程序框图、工具选板、控件选板、函数选板等。
3、熟悉LabVIEW2012图形化编程的基本操作，掌握创建、编辑、运行调试VI程序的方法和步骤。
4、初步熟悉LabVIEW2012基本程序结构。
二、实验设备1、计算机。
2、LabVIEW2012安装软件。
三、实验内容1、回顾《虚拟仪器设计基础教程》第四章与第五章内容，帮助熟悉LabVIEW2012开发环境。
2、安装LabVIEW2012软件并运行，创建一个新的VI，熟悉菜单栏、工具栏、工具选板、控件选板、函数选板等。
3、在前面板创建3个数值控件，分别按上边沿对齐、下边沿对齐、左边沿对齐、右边沿对齐方式排列。
4、创建一个数值控件，将其数据类型分别改为双精度浮点复数、单精度浮点数和定点数据类型。
5、创建一个数值显示控件，将其改为数值输入控件，并关闭“显示为图标”菜单项，改变其显示方式。
6、列举布尔输入控件的机械动作并对其进行说明。
7、列举LabVIEW2012中各种数据类型及特征颜色。
8、在前面板建立一个量表控件，将其指针颜色设置为绿色，主刻度颜色设为红色，标记文本颜色设为蓝色，并将主刻度设为反转。
9、创建一个VI，比较两个数，如果一个数不大于另一个数，则点亮指示灯。
10、产生一个值为0.0～100.0之间的随机数，然后除以一个在程序前面板中输入的数。
当输入数值为0时，前面板上放置的指示灯点亮，提示除法无效。
11、创建一个VI，计算两个数的算术平均数和几何平均数，保存为平均数.vi。
（1）调试上诉VI程序：高亮显示执行过程；保存连线值；单步执行；设置探针；设置断点。
（2）创建一个新的VI程序，在程序中调用平均数.vi子程序，实现相同的功能。
四、实验结果分析1、安装LabVIEW2012软件并运行，创建一个新的VI。
2、在前面板创建3个数值控件，分别按上边沿对齐、下边沿对齐、左边沿对齐、右边沿对齐方式排列。

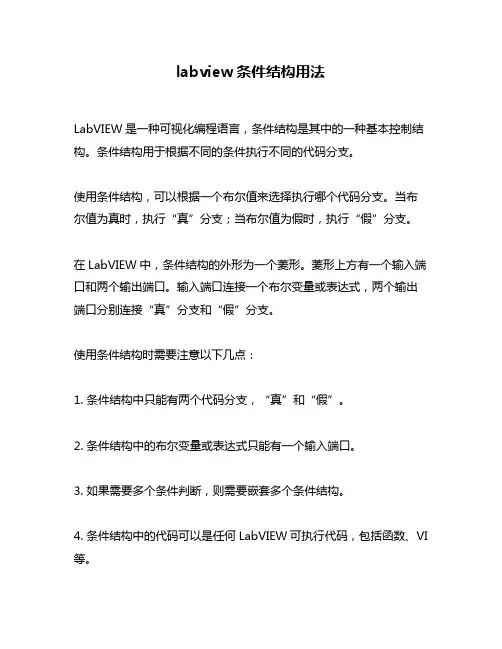

labview条件结构用法
LabVIEW是一种可视化编程语言，条件结构是其中的一种基本控制结构。
条件结构用于根据不同的条件执行不同的代码分支。
使用条件结构，可以根据一个布尔值来选择执行哪个代码分支。
当布尔值为真时，执行“真”分支；当布尔值为假时，执行“假”分支。
在LabVIEW中，条件结构的外形为一个菱形。
菱形上方有一个输入端口和两个输出端口。
输入端口连接一个布尔变量或表达式，两个输出端口分别连接“真”分支和“假”分支。
使用条件结构时需要注意以下几点：
1. 条件结构中只能有两个代码分支，“真”和“假”。
2. 条件结构中的布尔变量或表达式只能有一个输入端口。
3. 如果需要多个条件判断，则需要嵌套多个条件结构。
4. 条件结构中的代码可以是任何LabVIEW可执行代码，包括函数、VI 等。
下面是一个简单的示例：如果输入数字大于0，则输出数字加1；否则输出数字减1。
首先，在Block Diagram窗口中拖入一个条件结构，并将数字输入到其输入端口。
然后，在“真”分支中添加加法函数（Add）并将常数1作为第二个输入连接到该函数；在“假”分支中添加减法函数（Subtract）并将常数1作为第二个输入连接到该函数。
最后，将加法函数和减法函数的输出连接到输出端口。
使用条件结构可以使程序更加灵活，根据不同的条件执行不同的代码分支。
但是，过多的条件结构也会使程序变得复杂难以维护。
因此，在编写程序时需要根据实际情况进行选择和设计。
本文为LabVIEW内部交流资料，来自网络，特此说明开发机上激活以后，如果开发机升级了或者换了或者增加新的配置了等等，难道要重新购买一套8.2吗？回答＝更改了配置，那么lisence manager里的机器码肯定会变，所以需要重新向NI申请激活码激活.NI的IVI驱动的来源?回答=由于NI开发的IVI驱动程序库已经包含了仪器的Class Driver，因此，程序员只要按照IVI的规范开发自己仪器的Specific Driver，就可以实现仪器的互换性。
LV和CVI的专用驱动可以从NI的网站下载，源代码是用c编写的32位的DLL形式，这就保证驱动可以直接在你的开发环境中使用（LV，CVI，VC等）。
在运行过程中LabVIEW能否添加控件？回答=不能，只能在编辑状态是做。
不过可以事先多创建几个控件，然后隐藏。
再需要使用的时候使用属性节点来操作。
编写的LV的GPIB通讯程序，从示波器读取数据。
单独可以正常执行，但放置在一个事件结构的一个WHILE循环里时，运行程序后，程序会变得不相应，而且前面板不可控制。
回答＝查看客户程序，GPIB程序并没什么问题，但是作为一个子程序放在事件结构里就会存在问题，而且子程序运行时，主界面默认的是不响应的。
如果要解决这个问题，需要选择事件结构编辑面板最下方有一个默认选项，用于设置是否在事件结构执行完成之前锁定前面板，默认为锁定，取消即可。
IVI的分类。
回答=因为所有的仪器不可能具有相同的功能，因此不可能建立一个单一的编程接口。
因此，IVI的驱动分为两类。
(1) 类驱动程序（Class Drive）：它们是在特定类中编写仪器软件的标准接口。
这意味着软件开发者能重复使用他们的软件系统而不会由于低层硬件更改而被迫重新测试软件系统。
目前，IVI驱动程序库可用于下列几类仪器：示波器数字化仪表、开关多路复用器、数字万用表、任意波形发生器函数发生器等。
(2) 设备类驱动程序（Specific Drive）：每种牌号和类型的仪器均有相应的专用驱动程序。
手把手教你从零开始用labview编写智能车上位机程序（1）labview, 智能, 手把手, 程序, 编写软件安装和基础知识准备其几天把我的上位机软件发布在里这里，发现大家对这个还是很感兴趣的，因为上位机软件对于做摄像头的来说是必备的工具（也许有人说他不需要，那我很佩服他的判断能力和程序调试能力，他肯定是天才级别的人物，希望我能拜他为师，呵呵！）。
不过这种东西还是自己编写的用起来顺手。
想显示什么就显示什么。
选择labview编写是因为labview容易上手，我从完全不会到编写到完成那个上位机软件也就用了一个星期而已。
如果学VC,MFC的话，你估计对用上1个月也许还做不出什么。
但是labview功能也很强大，可是我们用到的并不多，网上教程多，可是我们能用上的也并不多，学起来麻烦。
我下面就专门针对这个labview的智能车上位机软件的编写来讲解吧！首先发布一个关于labview的广告，大家了解一下labview主要是干什么的。
LabVIEW是一种程序开发环境，由美国国家仪器（NI）公司研制开发的，类似于C和BASIC开发环境，但是LabVIEW与其他计算机语言的显著区别是：其他计算机语言都是采用基于文本的语言产生代码，而LabVIEW使用的是图形化编辑语言G编写程序，产生的程序是框图的形式。
与C和BASIC一样，LabVIEW也是通用的编程系统，有一个完成任何编程任务的庞大函数库。
LabVIEW的函数库包括数据采集、GPIB、串口控制、数据分析、数据显示及数据存储，等等。
LabVIEW也有传统的程序调试工具，如设置断点、以动画方式显示数据及其子程序（子VI）的结果、单步执行等等，便于程序的调试。
虚拟仪器（virtual instrumention）是基于计算机的仪器。
计算机和仪器的密切结合是目前仪器发展的一个重要方向。
粗略地说这种结合有两种方式，一种是将计算机装入仪器，其典型的例子就是所谓智能化的仪器。
手把手教你从零开始用labview编写智能车上位机程序（1）labview, 智能, 手把手, 程序, 编写软件安装和基础知识准备其几天把我的上位机软件发布在里这里，发现大家对这个还是很感兴趣的，因为上位机软件对于做摄像头的来说是必备的工具（也许有人说他不需要，那我很佩服他的判断能力和程序调试能力，他肯定是天才级别的人物，希望我能拜他为师，呵呵！）。
不过这种东西还是自己编写的用起来顺手。
想显示什么就显示什么。
选择labview编写是因为labview容易上手，我从完全不会到编写到完成那个上位机软件也就用了一个星期而已。
如果学VC,MFC的话，你估计对用上1个月也许还做不出什么。
但是labview功能也很强大，可是我们用到的并不多，网上教程多，可是我们能用上的也并不多，学起来麻烦。
我下面就专门针对这个labview的智能车上位机软件的编写来讲解吧！首先发布一个关于labview的广告，大家了解一下labview主要是干什么的。
LabVIEW是一种程序开发环境，由美国国家仪器（NI）公司研制开发的，类似于C和BASIC开发环境，但是LabVIEW与其他计算机语言的显著区别是：其他计算机语言都是采用基于文本的语言产生代码，而LabVIEW使用的是图形化编辑语言G编写程序，产生的程序是框图的形式。
与C和BASIC一样，LabVIEW也是通用的编程系统，有一个完成任何编程任务的庞大函数库。
LabVIEW的函数库包括数据采集、GPIB、串口控制、数据分析、数据显示及数据存储，等等。
LabVIEW也有传统的程序调试工具，如设置断点、以动画方式显示数据及其子程序（子VI）的结果、单步执行等等，便于程序的调试。
虚拟仪器（virtual instrumention）是基于计算机的仪器。
计算机和仪器的密切结合是目前仪器发展的一个重要方向。
粗略地说这种结合有两种方式，一种是将计算机装入仪器，其典型的例子就是所谓智能化的仪器。
labview叠层顺序结构里嵌套条件结构在LabVIEW中，叠层顺序结构和嵌套条件结构是常用的编程结构，可以使用它们来实现复杂的逻辑控制。
本文将介绍如何使用LabVIEW中的叠层顺序结构和嵌套条件结构，并提供相关的参考内容。
叠层顺序结构是一种顺序执行的结构，其中的节点按从上到下的顺序执行。
在LabVIEW中，可以使用叠层顺序结构来实现一系列按顺序执行的操作。
例如，首先读取传感器数据，然后进行数据处理，最后将处理结果显示在用户界面上。
以下是一个使用叠层顺序结构实现的简单例子：1. 添加一个叠层顺序结构：在LabVIEW的Block Diagram中，右键单击空白区域，选择"Structures"，然后选择"Stacked Sequence Structure"。
2. 将需要按顺序执行的操作添加到叠层顺序结构中：在叠层顺序结构中，从左到右连续添加需要按顺序执行的节点。
对于上面的例子，可以分别添加读取传感器数据、数据处理和显示结果的节点。
3. 连接节点：将节点按照从上到下的顺序连接起来，确保数据能够在各节点之间传递。
4. 完成：完成节点的设置和连接后，叠层顺序结构就可以按照从上到下的顺序执行其中的节点。
在嵌套条件结构中，程序的执行路径会根据条件的判断结果进行分支。
每个分支中可以继续嵌套其他条件结构，从而实现更复杂的逻辑控制。
以下是一个使用嵌套条件结构实现的简单例子：1. 添加一个嵌套条件结构：在Block Diagram中，右键单击空白区域，选择"Structures"，然后选择"Case Structure"。
2. 设置条件和分支：在嵌套条件结构中，可以添加多个条件和对应的分支。
针对每个条件，可以选择不同的分支进行处理。
例如，可以根据不同的传感器数据范围设置不同的处理方式。
3. 嵌套条件结构：在每个分支中，可以嵌套其他条件结构实现更复杂的逻辑控制。
labview编程的使用技巧系列LabVIEW 是一种用于实时数据采集、处理与控制的视觉化编程语言，它具有许多独特的特点和功能。
在使用 LabVIEW 进行编程时，我们可以使用以下技巧来提高效率和代码的质量。
1. 使用合适的图标：LabVIEW 的编程环境使用图标表示各种功能模块，使用合适的图标可以使代码更易读，也有助于减少错误。
为了让代码更具可读性，应该选择与功能相对应的图标，并正确命名图标上的输入和输出。
2. 使用模块化编程：LabVIEW鼓励使用模块化的编程方式。
将复杂的功能分解为小模块，每个模块只负责一个特定的任务。
这种方式既有助于降低代码的复杂性，也方便代码的重用和维护。
3. 使用块结构：块结构是在 LabVIEW 中进行循环和条件语句的一种常用结构。
使用块结构可以使代码更加清晰易懂，并且有利于出错调试。
块结构可以帮助我们分组逻辑和流程，使代码结构更加清晰。
4. 使用数据流编程：LabVIEW 的独特之处在于它使用了数据流编程的思想。
在数据流编程中，数据通过节点流动，而不是通过控制语句进行流动。
这种方式可以使代码更简洁、更直观，并且有利于并行计算和多线程编程。
5. 异常处理：在 LabVIEW 编程中，异常处理是非常重要的一环。
合理的异常处理可以提高程序的稳定性和可靠性。
为了保证代码的健壮性，应该针对可能发生的异常情况设置适当的错误处理程序或异常处理代码。
6. 使用图形化界面：LabVIEW 可以通过图形化界面来与用户进行交互。
合理运用图形化界面可以使程序更加友好和易用。
通过使用各种控件和指示器，用户可以方便地输入和输出数据，以及实时监视和控制程序运行状态。
7. 良好的注释和文档：良好的注释和文档对于任何编程语言来说都是必不可少的。
在 LabVIEW 编程中，应该为关键部分的代码添加注释，以便于他人理解和维护。
此外，还应该提供清晰详细的文档，包括程序的功能、输入输出、使用方法以及设计思路等。
LabVIEW软件编程规范LabVIEW是一种图形化编程语言，由于其独特的编程方式和图形化界面，让它在测试、测量和控制领域得到了广泛的应用。
为了使LabVIEW编程更加规范化和容易维护，下面将介绍一些LabVIEW编程规范。
命名规范在LabVIEW中，命名是一项重要的任务，这有助于编程的可读性和对程序的理解。
以下是一些命名规范的建议：•命名风格: 参照NI官方建议，使用小驼峰命名法，即首字母小写，后续单词的首字母大写。
例如：myVariableName。
•组件前缀: 添加组件前缀可以方便引用和识别该组件的类型。
例如，在命名全局变量时，可以添加前缀g_表示全局变量，例如：g_myGlobalVar。
以下是一些常用的前缀：前缀描述c_控件s_状态l_标签g_全局变量t_类型定义f_VI（Function）•连线命名: 对于连线来说，也要遵循命名规范。
一个好的连线名称可以使程序更加清晰明了。
例如：My Numeric Control Value。
VI的设计VI的设计应遵循以下规范：•VI的名称: VI的名称应该清晰明了，能够描述该VI的功能。
VI名称应该遵循命名规范。
•VI输入输出: VI的输入和输出应该清晰明了，不必要的输入和输出应该被移除。
应该为每个I/O点添加描述性的标签。
•VI大小: VI应该根据需要调整大小，以便更好地布置其输入/输出、子VI等内容。
VI不应被缩放，这样可以提高可读性。
•VI错误处理: VI应该提供明确的错误处理方案。
错误处理建议使用错误处理器（Error Handler）维护错误信息和状态。
•VI嵌套: VIs的嵌套应该遵循单一职责的原则，一个VI只用来实现一个特定的功能。
编程结构以下是一些关于LabVIEW编程结构的建议：•使用平行结构: 对于多个并发的任务，可以使用平行结构（Parallel）来提高程序的效率。
平行结构可以让VI同时处理多个任务，而不是一个接一个地完成每个任务。
百度文库- 让每个人平等地提升自我！
西安文理学院
机械与材料工程学院实验报告课程名称：虚拟仪器
实验项目：程序结构的使用（一）专业：测控技术与仪器
班级：2012级02班
姓名：罗蒙
学号：0703110217
一、程序设计思路
本次实验通过四个程序设计，来完成labview的熟悉以及子基本程序结构的创建和使用方法
1.题目要求：
认识和熟悉while循环：创建一个while循环，每隔一秒产生一个随机数，并用波形图表显示随机数历史值
设计思路：
创建while循环，随机数产生控件，波形图表，连线。
2.题目要求
认识和熟悉 For循环以及移位寄存器：创建一个For循环，产生100个10-100随机数，将数据在博兴图中显示，并求出最小值，最大值，平均值。
设计思路：
创建For循环，设定循环次数，产生随机数，使用移位寄存器存储生成数据，并对其进行比较，输出。
3.题目要求：
认识和熟悉条件结构：创建一个条件vi，要求用户输入口令，口令正确时，显示密码匹配，否则程序立即停止。
设计思路：
创建条件结构，真分支下密码匹配，显示字符串“密码匹配”，假分支下，添加程序跳出指令，程序停止
4.题目要求
创建一个虚拟温度计VI，用0~100的随机数模拟采集实际温度。
要求允许用户控制温度采集的开始停止；温度控件显示模式（摄氏温度或华氏温度）有摇杆控制，用户可设置温度报警上限，如果超过报警上限，则点亮报警灯（红色）设计思路：
使用多种语言结构，实现vi的创建，实现虚拟温度计的设计。
二、前面板设计
图1-1-1 图1-2-1
图1-3-1 图1-4-1
三、程序框图设计
图1—1—2 图1—2—2
图1-3-2
图1-4-2
四、调试运行结果
经过调试运行，各个程序都能够完整的执行相应的程序过程。
下面是分别的实验结果：
图1-1-3 图1—2—3
图1-3-3 图1-4-3-1
图1-4-3-2
五、实验小结
通过实验，大致了解到了LabVIEW2012的基本操作流程，掌握了创建、编辑、运行调试VI程序的方法和步骤。
在思路上得到了拓宽，学到了整体化，结构化的思维方式。
同时，这个软件很实用，很容易理解，方便学习和操作。
