小波图像分解和重构程序每句都带解释

小波变换在物联网中的应用
总结词
压缩感知、低功耗、物联网设备兼容
详细描述
物联网设备产生大量的数据，需要高效的压缩和感知技术来处理这些数据。小波变换作为一种有效的 数据压缩和感知方法，可以在保证数据完整性的同时，减少数据的存储空间和传输带宽需求。未来研 究需要进一步探索小波变换在物联网设备上的应用，降低功耗和提高设备的兼容性。
在图像处理、信号处理、数据压缩等 领域得到广泛应用。
优点
具有多尺度分析能力，能够适应不同 尺度的信号特征。
缺点
计算量较大，需要较高的计算资源和 时间。
提升小波变换
原理
应用
提升小波变换是一种基于滤波器组的小波 变换方法，通过将信号分解成低通和高通 分量，实现信号的多尺度分析。
在图像处理、信号处理、数据压缩等领域 得到广泛应用。
滤波器组
小波变换使用滤波器组来将信号分解为细节和近似成分。 滤波器组的特性决定了小波变换的性能和效果。
快速小波变换（FWT）
FWT是一种高效的小波变换算法，可以在计算机上实现。 它可以用于实时分析和处理信号。
小波变换的应用领域
图像处理
小波变换在图像处理中广泛应 用，包括图像压缩、去噪、增
强和特征提取等。
02
连续小波变换（CWT）
CWT是一种将信号分解为一系列不同尺度和频率的小波基函数的叠加
。它可以用于分析信号的时频特性。
03
离散小波变换（DWT）
DWT是一种将连续小波变换离散化，以便在计算机上实现。它可以用
于分析信号的细节和近似成分。
小波变换的基本原理
多尺度分析
多尺度分析是一种将信号分解为不同尺度和频率成分的方 法。小波变换的多尺度特性使得它可以在不同的尺度上分 析信号，从细节到整体。

小波分解与重构我理解的小波分解是将一个多频率组成的波通过小波分解将所有频率分解出来，重构就是将这些分频率加起来得到最后的重构结果，于是写了个这样的程序clcclose all;clear all;clc;fs=612;[reg,sta,data]=readmydata('beijing08.dat');data{1:end};A=ans(2:end);for i=1:609;if A(i)>50.0;A(i)=(A(i-12)+A(i+12))/2;endendfor i=609:612;if A(i)>50.0;A(i)=(A(i-12)+A(i-24))/2;endend%信号时域波形figure(1);plot(1:612,A);%使用db5小波进行尺度为7时的分解[c,l]=wavedec(A,9,'db5');%从小波分解结构[c,l]重构信号xdataa0=waverec(c,l,'db5');%检查重构效果figure(2);subplot(3,1,1);plot(A);title('原始信号')subplot(3,1,2);plot(a0);title('重构信号')subplot(3,1,3);plot(A-a0);title('误差信号')err=max(abs(A-a0))%重构第1~5层高频细节信号d9=wrcoef('d',c,l,'db5',9); d8=wrcoef('d',c,l,'db5',8); d7=wrcoef('d',c,l,'db5',7); d6=wrcoef('d',c,l,'db5',6); d5=wrcoef('d',c,l,'db5',5); d4=wrcoef('d',c,l,'db5',4); d3=wrcoef('d',c,l,'db5',3); d2=wrcoef('d',c,l,'db5',2); d1=wrcoef('d',c,l,'db5',1); %显示高频细节信号figure(3);subplot(9,1,1);plot(d9,'LineWidth',2); ylabel('d9');subplot(9,1,2);plot(d8,'LineWidth',2); ylabel('d8');subplot(9,1,3);plot(d7,'LineWidth',2);ylabel('d7');subplot(9,1,4);plot(d6,'LineWidth',2);ylabel('d6');subplot(9,1,5);plot(d5,'LineWidth',2);ylabel('d5');subplot(9,1,6);plot(d4,'LineWidth',2);ylabel('d4');subplot(9,1,7);plot(d3,'LineWidth',2);ylabel('d3');subplot(9,1,8);plot(d2,'LineWidth',2);ylabel('d2');xlabel('时间 t/s');subplot(9,1,9);plot(d1,'LineWidth',2);ylabel('d1');%第1层高频细节信号的包络谱y=hilbert(d1);ydata=abs(y);y=y-mean(y);nfft=1024;p=abs(fft(ydata,nfft));figure(4);plot((0:nfft/2-1)/nfft*fs,p(1:nfft/2));xlabel('频率 f/Hz');ylabel('功率谱 P/W');小波分解与重构程序>> clearI=imread('C:\Documents and Settings\Administrator\桌面\暑期/cidian.bmp');I=rgb2gray(I);[X,map]=gray2ind(I);subplot(2,2,1);imshow(X,map);title('原始图像');X=double(X);sX=size(X);[cA,cH,cV,cD]=dwt2(X,'db4');A0=idwt2(cA,cH,cV,cD,' db4', sX);subplot(2,2,2);imshow(A0,map);title('db4小波重构');error1=max(max(abs(X-A0)))程序很简单，也很基础。

信号的重构方法
基于小波变换的重构算法
01
利用小波系数进行逆变换，重构出原始信号。
基于内积定理的重构算法
02
利用小波基的内积定理，通过已知的小波系数重构出原始信号
。
重构算法的应用
03
信号恢复、去噪、压缩感知等领域。
BIG DATA EMPOWERS TO CREATE A NEW ERA
04
小波变换在信号处理中的应用
小波变换与信号的分解重
BIG DATA EMPOWERS TO CREATE A NEW
ERA
构课件
• 小波变换概述 • 小波变换原理及方法 • 信号的分解与重构 • 小波变换在信号处理中的应用 • 小波变换的优缺点及改进方向 • 小波变换的实验与实现
目录
CONTENTS
01
小波变换概述
BIG DATA EMPOWERS TO CREATE A NEW
号。
局部适应性
小波基函数具有局部适 应性，能够更好地捕捉
信号的局部特征。
去噪能力强
小波变换能够将信号中 的噪声和干扰分离出来 ，提高信号的纯净度。
应用广泛
小波变换在图像处理、 音频分析、信号处理等 领域都有广泛的应用。
小波变换的历史与发展
小波变换的思想起源于20世纪80年 代，随着计算机技术的发展，小波变 换逐渐成为信号处理领域的重要工具 。
计算效率高
小波变换的计算效率比较高，特别 是在对一维信号进行处理时，其计 算复杂度较低。
小波变换的缺点
信号重构精度问题
小波变换在进行信号分解时，可能会出现信号重构精度不高的情 况，尤其是在处理含有较多细节的信号时。
缺乏明确的物理意义

小波的分解和重构算法小波分解是将一个多频率组成的波通过小波分解将所有频率分解出来，重构就是将这些分频率加起来得到最后的重构结果。

小波变换的一级分解过程是，原始信号分别进行低通、高通滤波，再分别进行二元下采样，就得到低频、高频两部分系数；而多级分解则是对上一级分解得到的低频系数再进行小波分解，是一个递归过程。

分解过程：function [cA,cD] = mydwt(x,lpd,hpd,dim)%函数[cA,cD]=MYDWT(X,LPD,HPD,DIM) 对输入序列x进行一维离散小波分解，输出分解序列[cA,cD] ；%输入参数：x——输入序列；% lpd——低通滤波器；% hpd——高通滤波器；% dim——小波分解级数；% 输出参数：cA——平均部分的小波分解系数；% cD——细节部分的小波分解系数；cA=x; % 初始化cA，cDcD=[ ];for i=1:dimcvl=conv(cA,lpd); % 低通滤波，为了提高运行速度，调用MATLAB 提供的卷积函数conv()dnl=downspl(cvl); % 通过下采样求出平均部分的分解系数cvh=conv(cA,hpd); % 高通滤波dnh=downspl(cvh); %通过下采样求出本层分解后的细节部分系数cA=dnl; % 下采样后的平均部分系数进入下一层分解cD=[cD,dnh]; % 将本层分解所得的细节部分系数存入序列cDendfunction y=downspl(x);% 函数Y=DOWMSPL(X) 对输入序列进行下采样，输出序列Y。

% 下采样是对输入序列取其偶数位，舍弃奇数位。

N=length(x); % 读取输入序列长度M=floor(N/2); % 输出序列的长度是输入序列长度的一半i=1:M;y(i)=x(2*i);而重构则是分解的逆过程，对低频系数、高频系数分别进行上采样和低通、高通滤波处理。

重构过程：function y = myidwt(cA,cD,lpr,hpr);% 函数MYIDWT() 对输入的小波分解系数进行逆离散小波变换，重构出信号序列y% 输入参数：cA ——平均部分的小波分解系数；% cD ——细节部分的小波分解系数；% lpr、hpr ——重构所用的低通、高通滤波器。

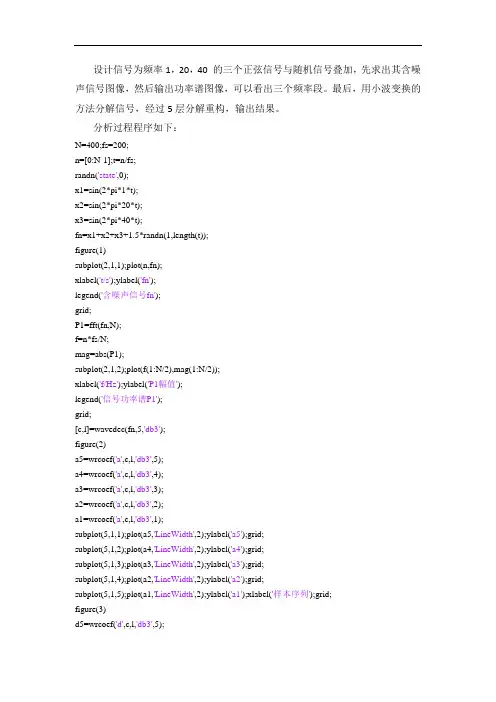

设计信号为频率1，20，40 的三个正弦信号与随机信号叠加，先求出其含噪声信号图像，然后输出功率谱图像，可以看出三个频率段。

最后，用小波变换的方法分解信号，经过5层分解重构，输出结果。

分析过程程序如下：N=400;fs=200;n=[0:N-1];t=n/fs;randn('state',0);x1=sin(2*pi*1*t);x2=sin(2*pi*20*t);x3=sin(2*pi*40*t);fn=x1+x2+x3+1.5*randn(1,length(t));figure(1)subplot(2,1,1);plot(n,fn);xlabel('t/s');ylabel('fn');legend('含噪声信号fn');grid;P1=fft(fn,N);f=n*fs/N;mag=abs(P1);subplot(2,1,2);plot(f(1:N/2),mag(1:N/2));xlabel('f/Hz');ylabel('P1幅值');legend('信号功率谱P1');grid;[c,l]=wavedec(fn,5,'db3');figure(2)a5=wrcoef('a',c,l,'db3',5);a4=wrcoef('a',c,l,'db3',4);a3=wrcoef('a',c,l,'db3',3);a2=wrcoef('a',c,l,'db3',2);a1=wrcoef('a',c,l,'db3',1);subplot(5,1,1);plot(a5,'LineWidth',2);ylabel('a5');grid;subplot(5,1,2);plot(a4,'LineWidth',2);ylabel('a4');grid;subplot(5,1,3);plot(a3,'LineWidth',2);ylabel('a3');grid;subplot(5,1,4);plot(a2,'LineWidth',2);ylabel('a2');grid;subplot(5,1,5);plot(a1,'LineWidth',2);ylabel('a1');xlabel('样本序列');grid;figure(3)d5=wrcoef('d',c,l,'db3',5);d4=wrcoef('d',c,l,'db3',4);d3=wrcoef('d',c,l,'db3',3);d2=wrcoef('d',c,l,'db3',2);d1=wrcoef('d',c,l,'db3',1);subplot(5,1,1);plot(d5,'LineWidth',2);ylabel('d5');grid;subplot(5,1,2);plot(d4,'LineWidth',2);ylabel('d4');grid;subplot(5,1,3);plot(d3,'LineWidth',2);ylabel('d3');grid;subplot(5,1,4);plot(d2,'LineWidth',2);ylabel('d2');grid;subplot(5,1,5);plot(d1,'LineWidth',2);ylabel('d1');xlabel('样本序列');grid; 输出图像为：图1 含噪声的信号及其功率谱图像图2 逼近系数图像图3 细节系数图像含噪声的信号及其功率谱图像如图1所示。

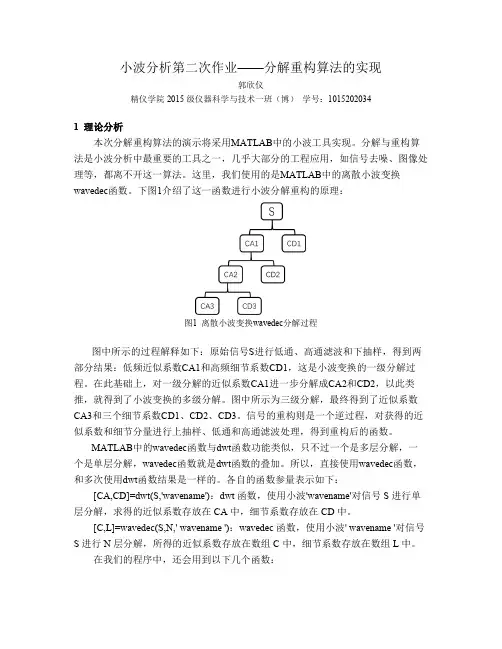

小波分析第二次作业——分解重构算法的实现郭欣仪精仪学院2015级仪器科学与技术一班（博）学号：10152020341 理论分析本次分解重构算法的演示将采用MATLAB中的小波工具实现。

分解与重构算法是小波分析中最重要的工具之一，几乎大部分的工程应用，如信号去噪、图像处理等，都离不开这一算法。

这里，我们使用的是MATLAB中的离散小波变换wavedec函数。

下图1介绍了这一函数进行小波分解重构的原理：图1 离散小波变换wavedec分解过程图中所示的过程解释如下：原始信号S进行低通、高通滤波和下抽样，得到两部分结果：低频近似系数CA1和高频细节系数CD1，这是小波变换的一级分解过程。

在此基础上，对一级分解的近似系数CA1进一步分解成CA2和CD2，以此类推，就得到了小波变换的多级分解。

图中所示为三级分解，最终得到了近似系数CA3和三个细节系数CD1、CD2、CD3。

信号的重构则是一个逆过程，对获得的近似系数和细节分量进行上抽样、低通和高通滤波处理，得到重构后的函数。

MATLAB中的wavedec函数与dwt函数功能类似，只不过一个是多层分解，一个是单层分解，wavedec函数就是dwt函数的叠加。

所以，直接使用wavedec函数，和多次使用dwt函数结果是一样的。

各自的函数参量表示如下：[CA,CD]=dwt(S,'wavename')：dwt函数，使用小波'wavename'对信号S进行单层分解，求得的近似系数存放在CA中，细节系数存放在CD中。

[C,L]=wavedec(S,N,' wavename ')：wavedec函数，使用小波' wavename '对信号S进行N层分解，所得的近似系数存放在数组C中，细节系数存放在数组L中。

在我们的程序中，还会用到以下几个函数：A=appcoef(C,L,'wavename',N)：利用小波'wavename'从分解系数[C,L]中提取第N层近似系数。

⼩波图像分解与重构MATLAB2015教程中⽰例clc;clear;% 装载图像load woman;% X包含载⼊的图像% 绘制原始图像figure(1);subplot(2,2,1);image(X);colormap(map);title('原始图像');% 使⽤sym5对X进⾏尺度为2的分解[c,s] = wavedec2(X,1,'sym5');% 从⼩波分解结构[c,s]进⾏尺度为1和2时的低频重构a1 = wrcoef2('a',c,s,'sym5',1);a2 = wrcoef2('a',c,s,'sym5',1);% 绘制尺度为1时的低频图像subplot(2,2,3);image(a1);colormap(map);title('尺度为1时的低频图像');% 绘制尺度为2时的低频图像subplot(2,2,4);image(a2);colormap(map);title('尺度为2时的低频图像');% 从⼩波分解结构[c,s]在尺度为2时重构⾼频% 'h' 是⽔平⽅向% 'v' 是垂直⽅向% 'd' 是对⾓⽅向hd2 = wrcoef2('h',c,s,'sym5',1);vd2 = wrcoef2('v',c,s,'sym5',1);dd2 = wrcoef2('d',c,s,'sym5',1);% 绘制⾼频图像figure(2);subplot(2,2,1);image(hd2);colormap(map);title('尺度为2时的⽔平⾼频图像');subplot(2,2,2);image(vd2);colormap(map);title('尺度为2时的垂直⾼频图像');subplot(2,2,3);image(dd2);colormap(map);title('尺度为2时的对⾓⾼频图像');subplot(2,2,4);image(hd2+dd2+vd2+a1);colormap(map);% 验证这些图像的长度都是sXsX = size(X)sa1 = size(a1)shd2 = size(hd2)norm(hd2+dd2+vd2+a1-X)。

图像小波分解1 一级分解及重构1.1程序a=imread('lena.jpg');x=rgb2gray(a);[cA,cH,cV,cD]=dwt2(x,'haar');subplot(2,2,1);imshow(cA,[]);subplot(2,2,2);imshow(cH,[]);subplot(2,2,3);imshow(cV,[]);subplot(2,2,4);imshow(cD,[]);x_idwt=idwt2(cA,cH,cV,cD,'haar');figure(2);imshow(x_idwt,[]);1.2 结果图1 小波一级分解图2一级分解重构2 小波二级分解2.1 思路一我们在一级分解的基础上，对低频分量进行再次一级分解，即可得到小波二级分解。

程序：[cA2,cH2,cV2,cD2]=dwt2(cA,'haar');figure(3);subplot(2,2,1);imshow(cA2,[]);subplot(2,2,2);imshow(cH2,[]);subplot(2,2,3);imshow(cV2,[]);subplot(2,2,4);imshow(cD2,[]);图3 小波一级分解图4 小波二级分解通过上面两张图片对比，我们可以看出，二级小波分解的低频分量和一级小波分解的低频分量相差不大，说明图像经过一级分解已经将大部分的水平，垂直，斜向分量提取，所以两个低频分量相差不大。

2.2 思路二我们使用函数waverec2函数进行小波变换，其格式为：[c,s]=wavedec2(X,N,'wname')我们用它对图像X用wname小波基函数实现N层分解,将结果储存在一个行向量c里。

程序：[c,s]=wavedec2(x,2,'haar');cA2=reshape(c(1,1:125^2),125,125);figure(4);subplot(2,2,1);imshow(cA2,[]);cH2=reshape(c(1,125^2+1:125*250),125,125);subplot(2,2,2);imshow(cH2,[]);cV2=reshape(c(1,125*250+1:125*250+125^2),125,125);subplot(2,2,3);imshow(cV2,[]);cD2=reshape(c(1,250*375+1:250*375+125^2),125,125);subplot(2,2,4);imshow(cD2,[]);图5 思路二的小波二级分解（有误）但是，通过观察上图的第四幅图即斜向分量明显有误，于是我又查阅了函数waverec2的结构：c=[A(N)|H(N)|V(N)|D(N)|H(N-1)|V(N-1)|D(N-1)|H(N-2)|V(N-2)|D(N-2)|...|H(1)|V(1) |D(1)]；所以，取数的顺序是正确的。

（2）正变换
l1=wfilters('db4','l')*sqrt(2)/2;
% 参考低通滤波器
l1_zeros=[l1,zeros(1,T-length(l1))]; % 低通滤波器1
h1=wfilters('db4','h')*sqrt(2)/2;
% 参考高通滤波器
h1_zeros=[h1,zeros(1,T-length(h1))]; % 高通滤波器1
2）缺点：
其窗口函数
通过函数时间
轴的平移与频率限制得到，由此得到的时频分析
窗口具有固定的大小。
-
5
S1. 傅立叶变换与小波
Gabor变换及其应用示例 Gabor变换是海森伯（Heisenberg ）
测不准原理下的最优的短时傅立叶变换。 高斯窗函数是短时傅里叶变换同时追求时 间分辨率与频率分辨率时的最优窗函数。 具有高斯窗函数的短时傅里叶变换就是 Gabor变换。
j = [1+floor([0:a*xmax]/(a*dx))];
if length(j)==1 , j = [1 1]; end
f = fliplr(psi_integ(j));
coefs(ind,:) =-sqrt(a)*wkeep(diff(conv(signal,f)),len);
%计算公式（*）
-
6
S1. 傅立叶变换与小波
Gabor变换应用示例 （1）高斯窗函数
（2）信号函数
-
7
S1. 傅立叶变换与小波
（3）平移后的高斯窗函数 （4）归一化 （5） Gabor变换
-
8
S1. 傅立叶变换与小波

1.任务的提出
• 对含噪的信号去噪，实现信噪分离 对含噪的信号去噪，实现信噪分离。 • 含噪的正弦信号： s ( t ) = sin ( 0.03t ) + b ( t ) • 需要对信号进行分解，从分解中得出高频 与低频系数。高频系数对应细节信号，低 频系数对应逼近信号。由高频系数中检测 噪声，低频系数中识别各分量信号的不同 频率。然后，再从去噪的高频信号与逼近 的低频信号重构目标信号。 • 2、轴承的故障检测。
6
2、仿真验证去噪效果
1、含噪信号的分解与重构
• • • • • • • • • • • • • • • % 生成含噪正弦信号 N=1024; t=1:N; sig=sin(0.03*t); figure(1);subplot(211);plot(t,sig); title('正弦信号'); % 叠加噪声 x=sig+randn(1,N); subplot(212);plot(t,x); title('含噪正弦信号'); % 一维小波分解，使用'haar'进行4层分解 [c,l]=wavedec(x,4,'haar'); % 重构第1-4层逼近信号 a4=wrcoef('a',c,l,'haar',4); a3=wrcoef('a',c,l,'haar',3); a2=wrcoef('a',c,l,'haar',2); a1=wrcoef('a',c,l,'haar',1);
ck +1, n = ∑ (ck ,l pn − 2l 来自 d k ,l qn − 2l )

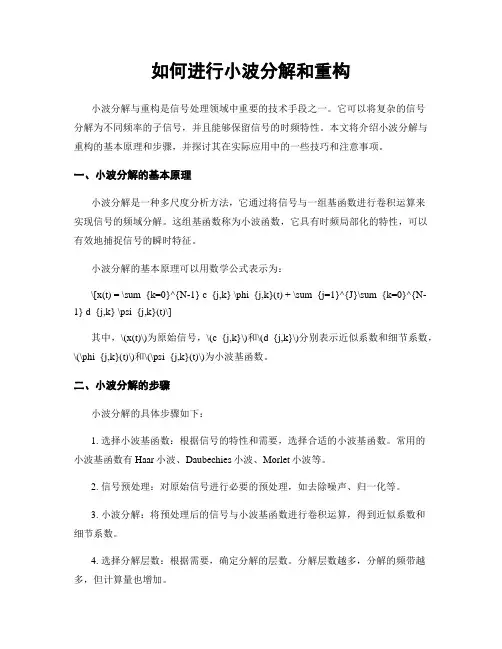

如何进行小波分解和重构小波分解与重构是信号处理领域中重要的技术手段之一。

它可以将复杂的信号分解为不同频率的子信号，并且能够保留信号的时频特性。

本文将介绍小波分解与重构的基本原理和步骤，并探讨其在实际应用中的一些技巧和注意事项。

一、小波分解的基本原理小波分解是一种多尺度分析方法，它通过将信号与一组基函数进行卷积运算来实现信号的频域分解。

这组基函数称为小波函数，它具有时频局部化的特性，可以有效地捕捉信号的瞬时特征。

小波分解的基本原理可以用数学公式表示为：\[x(t) = \sum_{k=0}^{N-1} c_{j,k} \phi_{j,k}(t) + \sum_{j=1}^{J}\sum_{k=0}^{N-1} d_{j,k} \psi_{j,k}(t)\]其中，\(x(t)\)为原始信号，\(c_{j,k}\)和\(d_{j,k}\)分别表示近似系数和细节系数，\(\phi_{j,k}(t)\)和\(\psi_{j,k}(t)\)为小波基函数。

二、小波分解的步骤小波分解的具体步骤如下：1. 选择小波基函数：根据信号的特性和需要，选择合适的小波基函数。

常用的小波基函数有Haar小波、Daubechies小波、Morlet小波等。

2. 信号预处理：对原始信号进行必要的预处理，如去除噪声、归一化等。

3. 小波分解：将预处理后的信号与小波基函数进行卷积运算，得到近似系数和细节系数。

4. 选择分解层数：根据需要，确定分解的层数。

分解层数越多，分解的频带越多，但计算量也增加。

5. 重构信号：根据近似系数和细节系数，利用小波基函数进行逆变换，得到重构后的信号。

三、小波重构的技巧和注意事项小波重构是将分解后的信号恢复到原始信号的过程，下面介绍一些技巧和注意事项：1. 选择适当的重构滤波器：在小波重构中，需要选择适当的重构滤波器。

常用的重构滤波器有低通滤波器和高通滤波器，它们与小波基函数相对应。

2. 选择合适的重构层数：重构层数决定了重构信号的频带范围和精度。

matlab小波分解与重构-回复Matlab小波分解与重构引言：小波分析是一种广泛应用于信号处理和数据分析的数学工具。

它可以将一个信号分解成不同频率的小波分量，从而提供更丰富的信息。

Matlab是一个功能强大的数学软件，提供了一些内置的小波分解与重构函数，使得小波分析变得更加便捷。

本文将介绍如何使用Matlab进行小波分解与重构。

一、小波分解小波分解指将一个信号分解成一组小波基函数，并通过调节小波基函数的尺度和位置来逼近原始信号。

Matlab提供了多种小波基函数，如haar、db、sym、coif等。

下面我们以haar小波为例，演示如何进行小波分解。

步骤一：加载信号首先，我们需要加载一个信号。

Matlab提供了许多内置的信号，如正弦信号、方波信号等。

我们可以使用"load"函数加载这些内置信号，也可以使用"wavread"函数加载音频信号。

假设我们加载了一个名为"signal.wav"的音频信号：matlab[x, fs] = wavread('signal.wav');步骤二：进行小波分解接下来，我们需要选择一个小波基函数进行分解。

在Matlab中，可以使用"wavename"函数来列出所有可用的小波基函数。

我们选择haar小波进行分解：matlabwname = 'haar';[c, l] = wavedec(x, N, wname);其中，"wavedec"函数用于进行小波分解，输入参数"signal"为待分解信号，"N"为分解的层数，"wname"为选择的小波基函数。

该函数的输出包括分解系数矩阵"c"和尺度参数向量"l"。

步骤三：可视化分解结果分解后的信号可以通过可视化来进行观察和分析。

小波包分解与重构详解
小波包分解与重构是一种信号处理方法，常用于对非平稳信号进行分析和重构。

它是基于小波变换的一种扩展，可以更好地捕捉信号的时频特性。

在小波包分解中，信号被分解成不同频率和不同时间分辨率的子带。

这些子带
可以看作是信号在不同尺度上的局部近似。

通过将信号分解成不同的尺度，可以更好地理解信号在不同频率上的含义。

小波包分解包括两个步骤：分解和重构。

在分解过程中，信号通过一系列低通
和高通滤波器进行滤波和下采样，从而得到不同频率范围的子带。

这些子带分别代表了信号在不同频率上的能量分布。

分解得到的子带可以进一步分解，形成小波包树结构。

小波包树是一种多层的
分解结构，每一层代表了不同频率和尺度的分量。

通过提取感兴趣的子带，可以得到关于信号的更多详细信息。

在重构过程中，可以通过对子带进行滤波和上采样，将子带进行逐层重建，最
终得到重构的信号。

重构后的信号可以近似地表示原始信号，但在不同频率上的能量分布可能有所不同。

小波包分解与重构的优点在于能够提供更灵活的信号分析和处理方式。

通过选
择不同的滤波器和分解层数，可以根据特定的应用需求进行信号分析和重构。

总结而言，小波包分解与重构是一种用于分析和重构非平稳信号的信号处理方法。

它通过将信号分解成不同频率和时间分辨率的子带，可以更准确地描述信号的时频特性。

通过选择不同的参数，可以实现不同应用场景下的信号处理需求。

几种常用小波函数对一维信号进行分解与重构MATLAB程序部分具体MATLAB程序如下%将十六进制转换为十进制(读入的数据为高八位第八位)function ndata=CommonToDec2(filename)s = filename;cdata = textread(s,'%2c','delimiter',' ');% for i = 1:m ;% k = 1 ;% for j = 1:n ;% if(text(i,j) ~= ' ')% cdata(i,k) = text(i,j) ;% k = k + 1 ;% end% end% end[m,n] = size (cdata) ;ndata=zeros(1,m/3);for i=0:m/3-1;k = 3*i + 1 ; %转换高八位if(cdata(k,1)>='0')&&(cdata(k,1)<='9')mdata=cdata(k,1)-48;ndata(i+1)=ndata(i+1)+mdata*16^5;elsemdata=cdata(k,1)-55;ndata(i+1)=ndata(i+1)+mdata*16^5;endif(cdata(k,2)>='0')&&(cdata(k,2)<='9')mdata=cdata(k,2)-48;ndata(i+1)=ndata(i+1)+mdata*16^4;elsemdata=cdata(k,2)-55;ndata(i+1)=ndata(i+1)+mdata*16^4;endk = 3*i + 2 ; %转换低八位if(cdata(k,1)>='0')&&(cdata(k,1)<='9')mdata=cdata(k,1)-48;ndata(i+1)=ndata(i+1)+mdata*16^3;elsemdata=cdata(k,1)-55;ndata(i+1)=ndata(i+1)+mdata*16^3;endmdata1=CommonToDec24('93.txt');[n1,m1]=size (mdata1);for i=1:m1;ldata(i)=mdata1(i)*3.3/4096;endfor i=0:m1/2-1;pdata(i+1)=(ldata(2*i+1)-ldata(2*i+2))/64;endN=m1/2;t=1:N;x=pdata;subplot(211);plot(x);[c,l]=wavedec(x,11,'haar');a2=wrcoef('a',c,l,'haar',2);subplot(212);plot(a2);title('第二层低频重构信号'); figure(2);[c,l]=wavedec(x,11,'db3');a2=wrcoef('a',c,l,'db3',2);subplot(211);plot(a2);title('第二层低频重构信号'); figure(3);[c,l]=wavedec(x,11,'sym2');a2=wrcoef('a',c,l,'sym2',2);subplot(211);plot(a2);title('第二层低频重构信号'); figure(4);[c,l]=wavedec(x,11,'Bior1.3');a2=wrcoef('a',c,l,'Bior1.3',2);subplot(211);plot(a2);title('第二层低频重构信号'); figure(5);[c,l]=wavedec(x,11,'coif2');a2=wrcoef('a',c,l,'coif2',2);subplot(211);plot(a2);title('第二层低频重构信号');结果与分析MATLAB程序运行结果如下图所示：从上到下依次为Haar小波，db小波，sym小波，CoiN小波，biorNr.Nd小波去噪结果：因为心电信号频率较低，频谱能量大都集中在低频部分，在对提取的心电信号的第二层低频信号进行重构后发现选择不同的函数，重构的信号具有不同的效果。

小波变换的基本原理与理论解析小波变换（Wavelet Transform）是一种在信号处理和图像处理领域中广泛应用的数学工具。

它通过将信号分解成不同频率和时间的小波分量，可以有效地捕捉信号的局部特征和时频特性。

本文将介绍小波变换的基本原理和理论解析。

一、小波变换的基本原理小波变换的基本原理可以概括为两个步骤：分解和重构。

1. 分解：将原始信号分解为不同尺度和频率的小波分量。

这个过程类似于频谱分析，但是小波变换具有更好的时频局部化特性。

小波分解可以通过连续小波变换（Continuous Wavelet Transform，CWT）或离散小波变换（Discrete Wavelet Transform，DWT）来实现。

在连续小波变换中，原始信号与一组母小波进行卷积，得到不同尺度和频率的小波系数。

母小波是一个用于分解的基本函数，通常是一个具有有限能量和零平均的函数。

通过在时间和尺度上的平移和缩放，可以得到不同频率和时间的小波分量。

在离散小波变换中，原始信号经过一系列低通滤波器和高通滤波器的处理，得到不同尺度和频率的小波系数。

这种方法更适合于数字信号处理，可以通过快速算法（如快速小波变换）高效地计算。

2. 重构：将小波分量按照一定的权重进行线性组合，恢复原始信号。

重构过程是分解的逆过程，可以通过逆小波变换来实现。

二、小波变换的理论解析小波变换的理论解析主要包括小波函数的选择和小波系数的计算。

1. 小波函数的选择：小波函数是小波变换的核心，它决定了小波变换的性质和应用范围。

常用的小波函数有Morlet小波、Haar小波、Daubechies小波等。

不同的小波函数具有不同的时频局部化特性和频谱性质。

例如，Morlet小波适用于分析具有明显频率的信号，而Haar小波适用于分析信号的边缘特征。

选择合适的小波函数可以提高小波变换的分辨率和抗噪性能。

2. 小波系数的计算：小波系数表示了信号在不同尺度和频率上的能量分布。

小波分解函数和重构函数的应用和区别今天把有关一维小波基本函数整理了一下，也不知道在理解上是否有偏差。

小波分析基本函数可分为分解和重构两类，下面以一维小波分析为例说明小波函数的应用和相关函数的区别。

1、一维小波分解函数和系数提取函数对常用的dwt、wavedec、appcoef函数的常用格式进行举例说明。

格式：[ca, cd]=dwt(X,’wname’) %单尺度一维离散小波分解[C, L]=wavedec(X,N,’wname’) %多尺度一维小波分解（多分辨分析函数）ca=appcoef(C,L,’wname’,N) %提取一维小波变换低频系数说明：（1）小波分解函数和系数提取函数的结果都是分解系数；（2）如何理解小波系数：小波系数是信号在做小波分解时所选择的小波函数空间的投影。

我们知道，一个信号可以分解为傅里叶级数，即一组三角函数之和，而傅里叶变换对应于傅里叶级数的系数；同样，一个信号可以表示为一组小波基函数之和，小波变换系数就对应于这组小波基函数的系数。

（3）多尺度分解是按照多分辨分析理论，分解尺度越大，分解系数的长度越小（是上一个尺度的二分之一）。

我们会发现分解得到的小波低频系数的变化规律和原始信号相似，但要注意低频系数的数值和长度与原始信号以及后面重构得到的各层信号是不一样的。

举例：（为直观，把运行结果放在相应程序段后面）%载入原始信号load leleccum;s=leleccum(1:3920);ls=length(s);%单尺度一维离散小波分解函数dwt的应用[ca1,cd1]=dwt(s,'db1'); %用小波函数db1对信号s进行单尺度分解figure(1);subplot(411); plot(s); ylabel('s');title('原始信号s及单尺度分解的低频系数ca1和高频系数cd1');subplot(423); plot(ca1); ylabel('ca1');subplot(424); plot(cd1); ylabel('cd1');（注意: figure(1)中的ca1和cd1的长度都是1960，是原始信号s长度3920的一半。

python小波包分解与重构小波包分解与重构是一种常用的信号分析和处理方法，通过将信号分解为不同频率的子信号，并根据需要对子信号进行处理和重构，以实现对信号的分析和提取感兴趣的信息。

本文将介绍小波包分解与重构的基本原理和步骤，并通过Python编程实现。

一、小波包分解小波包分解是指将信号通过小波包变换分解为不同频率的子信号。

小波包变换是在小波变换的基础上进行的，其基本思想是将信号分解为低频和高频成分，然后再将高频成分进行进一步的分解。

这种多层次的分解方式可以更好地揭示信号的频率特征。

小波包分解的步骤如下：1. 选择合适的小波基函数和分解层数。

小波基函数是小波变换的基础，不同的小波基函数具有不同的特性，选择合适的小波基函数可以更好地适应信号的特点。

分解层数表示对信号进行多少次的分解。

2. 对信号进行小波包分解。

首先将信号进行小波变换得到低频和高频成分，然后对高频成分进行进一步的分解，重复这个过程直到达到设定的分解层数。

3. 对分解得到的子信号进行处理。

根据需要可以对分解得到的子信号进行滤波、去噪、特征提取等操作，以实现对信号的分析和提取感兴趣的信息。

二、小波包重构小波包重构是指根据分解得到的子信号，通过逆小波包变换将其重构为原始信号。

小波包重构的过程与小波包分解相反，首先将分解得到的子信号进行逆小波变换得到高频成分，然后将高频成分与低频成分进行逆小波变换得到原始信号。

小波包重构的步骤如下：1. 对分解得到的子信号进行逆小波变换，得到高频成分。

2. 将高频成分与低频成分进行逆小波变换，得到重构后的信号。

三、Python实现小波包分解与重构在Python中，可以使用PyWavelets库来实现小波包分解与重构。

PyWavelets是一个开源的小波变换库，提供了丰富的小波基函数和变换方法。

需要安装PyWavelets库。

可以使用pip命令进行安装：```pip install PyWavelets```然后，可以使用以下代码实现小波包分解与重构：```pythonimport pywt# 选择小波基函数wavelet = 'db4'# 选择分解层数level = 3def wavelet_packet_decomposition(signal, wavelet, level):# 进行小波包分解wp = pywt.WaveletPacket(data=signal, wavelet=wavelet, mode='symmetric', maxlevel=level)return wpdef wavelet_packet_reconstruction(wp, wavelet):# 进行小波包重构signal = wp.reconstruct(update=False)return signal# 原始信号signal = [1, 2, 3, 4, 5, 6, 7, 8, 9, 10]# 进行小波包分解wp = wavelet_packet_decomposition(signal, wavelet, level)# 进行小波包重构reconstructed_signal = wavelet_packet_reconstruction(wp,wavelet)print("原始信号：", signal)print("重构信号：", reconstructed_signal)```在上述代码中，首先选择了小波基函数和分解层数，然后定义了小波包分解和重构的函数。
