《电工基本技能》期末试卷及参考答案

  • 格式：doc
  • 大小：5.41 MB
  • 文档页数：5

《电工基本技能》期末试卷
考试时间：90分钟
班级姓名序号成绩
一、选择题（每题3分，共45分）
1、测量低压线路是否带电，或者用来区分相线、零线的工具是（）。

A、电度表
B、互感器
C、电工刀
D、电笔
2、当触电者呼吸存在，心跳已停止，应采用（）抢救。

A、口对口人工呼吸法
B、胸外心脏挤压法
C、打强心针
D、等待医生来
3、万用表使用完毕后，若万用表无“OFF”档位，则转换开关应转到（）位置。

A、直流电流最低档
B、交流电压最高档
C、交流电压最低档
D、直流电流最高低档
4、专门用来去除导线绝缘层的工具是（）。

A、电烙铁
B、尖嘴钳
C、酒精喷灯
D、剥线钳
5、用于检测6KV---10KV线路是否带电，采用（）工具。

A、电笔
B、高压验电器
C、电灯
D、氖泡
6、用万用表测量电流时，应将万用表与被测电路联接成（）方式。

A、串联
B、并联
C、可串联也可并联
7、在三相四线供电系统中，保险丝不．允许装在（）线上。

A、相线
B、火线
C、零线
D、三条相线中的任一根
8、在日常的照明电路中，如日光灯、白炽灯等，开关应安装在（）
A、火线
B、零线
C、地线
9、导线截面积的选择，首先要根据导线的（）来确定。

A、机械强度、工作电流
B、线芯的材料
C、保护方式
D、安装方式
10、具有漏电保护、短路保护、过流保护的开关有（）。

A、DZ15系列带漏电保护的低压空气断路器。

B、闸刀开关。

C、漏电保护开关。

D、DZ47系列不带漏电保护的低压空气断路器。

11、使用兆欧表测量电路的绝缘电阻，摇动手柄的速度应达（）r/min。

A、10
B、12
C、120
D、1200
12、在使用万用表测量电流或电压时，若对被测量的大小范围不清楚，应将量程置于
（）档位上测试一下，然后置于合适的档位上。

A、最低
B、任意
C、最高
13、如右图的单相电源插座安装应（）。

A、1接地线，2接相线，3接零线；
B、1接地线，2接零线，3接相线；
C、1接零线，2接地线，3接相线；
D、1接零线，2接相线，3接地线。

14、单相电度表上标有“220V 、3（6）、1200r/kw.h”以下读法正确的是（）。

A、最大工作电流3A
B、最大工作电流6A
C、每分钟1200转
D、工作电压220V，每小时用电120kwh
15、触电急救时，首先要将触电者迅速（）。

A、送往医院
B、用心肺复苏法急救
C、脱离电源
D、注射强心剂
二、填空题（每空1分，共10分）
1、常用的DZ47系列低压空气断路器，在漏电跳闸后，即使排除了漏电故障闸，必
须先按按钮，否则合不上闸。

2、万用表的刻度盘上有许多条刻度尺，其中标有“DC”或“—”的标度尺为测量
________时用的；标有“AC”或“～”的标度尺为测量________时用的；标有“Ω”
的标度尺为____________时用的。

3、要测量测变压器、电机、电缆等电气设备以及电气线路的绝缘电阻，应选用
_______________表。

4、在装电度表的时候，如电路中电流超过电度表的额定电流，为了使用该电度表，
则需在电路中接入元件。

5、电气规程和规定能采用的高、低压标准是：凡额定电压为V及以下者为
低压，V以上者为高压。

6、触电时，电对人体的伤害有______和_______两种。

三、问答题（共12分）
1、如图示：兆欧表使用前，必须做检查、检查。

图1标出测量电动机相间对地的绝缘电阻时兆欧表的两个接线端（L、E）的位置。

（每空1分，共4分）
2、如图所示，钳表使用过程中，图1中流过导线的电流为__________A ，图2中流过导线的电流为__________ A 。

（每空2分，共4分）
图1 图2
3、一个工厂，安装了带电流互感器的三相四线电度表，导线缠绕2圈时电流互感器的电流比为A
A
575 ，月初抄表时读数为1680.5Kwh ，月尾抄表时读数为1780.5Kwh ，
这个工厂本月用电_________________ Kwh 。

（4分）
四、实物接线图（共16分）
1、把下图普通家庭总电源开关控制电路用直线连接好。

（8分）
2、画出双控白炽灯（楼梯灯）实物接线图。

（8分）
五、分析题（共17分）
1、如图所示、该电路实现什么功能？答：。

（3分）
2、根据电路标号写出所代表的配件名称。

（每空1分，共4分）
FU：；FR：；KM：；SB：。

3、分析其工作原理。

（10分）
《电工基本技能》期末试卷参考答案
一、选择题（每题3分，共45分）
二、填空题（每空1分，共10分）
1、复位
2、直流；交流；电阻
3、兆欧表
4、电流互感器
5、1KV；1KV
6、电击；电伤
三、问答题（共12分）
1、短路检查；开路检查
2、1.5A；15A
3、1500
四、实物接线图（共16分）
（略）
五、分析题（共17分）
1、双重联锁正反转电路
2、FU：熔断器；FR：热继电器；KM：交流接触器；SB：按钮开关。

3、按下开关SB1正转，按下开关SB2反转，按下开关SB3停止；分析出双重联锁可得满分。

合集下载

电工基础试题及答案期末

电工基础试题及答案期末

电工基础试题及答案期末一、单项选择题（每题2分，共20分）1. 电路中，电阻的单位是：A. 欧姆B. 伏特C. 安培D. 瓦特答案：A2. 电流的国际单位是：A. 欧姆B. 伏特C. 安培D. 瓦特答案：C3. 电压的国际单位是：A. 欧姆B. 伏特C. 安培D. 瓦特答案：B4. 电功率的国际单位是：A. 欧姆B. 伏特C. 安培D. 瓦特答案：D5. 电容器的单位是：A. 法拉B. 欧姆C. 伏特D. 安培答案：A6. 电感器的单位是：A. 亨利B. 欧姆C. 伏特D. 安培答案：A7. 交流电路中，电感的单位是：A. 欧姆B. 亨利C. 伏特D. 安培答案：B8. 交流电路中，电容的单位是：A. 法拉B. 欧姆C. 伏特D. 安培答案：A9. 交流电路中，阻抗的单位是：A. 欧姆B. 伏特C. 安培D. 瓦特答案：A10. 直流电路中，电阻的单位是：A. 欧姆B. 伏特C. 安培D. 瓦特答案：A二、多项选择题（每题3分，共15分）1. 电路的基本组成部分包括：A. 电源B. 负载C. 导线D. 开关答案：A, B, C, D2. 以下哪些是直流电路的特点：A. 电流方向不变B. 电压大小不变C. 电流方向周期性变化D. 电压大小周期性变化答案：A, B3. 以下哪些是交流电路的特点：A. 电流方向不变B. 电压大小不变C. 电流方向周期性变化D. 电压大小周期性变化答案：C, D4. 电路中，以下哪些因素会影响电阻的大小：A. 材料B. 长度C. 横截面积D. 温度答案：A, B, C, D5. 电路中，以下哪些因素会影响电感的大小：A. 线圈的匝数B. 线圈的直径C. 线圈的材质D. 线圈的磁芯材料答案：A, B, D三、填空题（每空1分，共20分）1. 欧姆定律表明，电阻两端的电压与通过电阻的电流成正比，比例系数为电阻的________。

答案：阻值2. 电流通过电阻时，电阻会产生________，其大小与电流的平方成正比。

《电工技术基础与技能》期末试题及答案

《电工技术基础与技能》期末试题及答案

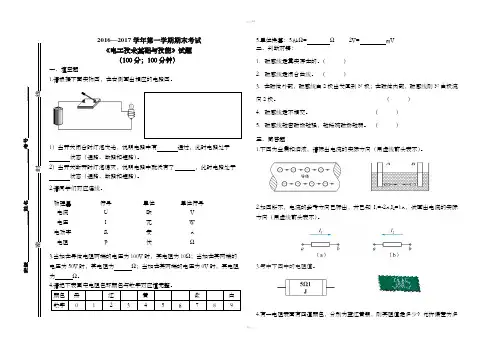

2016—2017学年第一学期期末考试 《电工技术基础与技能》试题（100分；100分钟）一、填空题1.请根据下面实物图，在右侧画出相应的电路图。

1）当开关闭合时灯泡发光，说明电路中有 通过，此时电路处于 状态（通路、断路和短路）。

2）当开关断开时灯泡熄灭，说明电路中就没有了 ，此时电路处于 状态（通路、断路和短路）。

2.请同学们对应连线。

3.当加在导体电阻两端的电压为100V 时，其电阻为10Ω；当加在其两端的 电压为50V 时，其电阻为 Ω；当加在其两端的电压为0V 时，其电阻 为 Ω。

颜色 黑 红 黄 紫 白 数字1234567895.单位换算：5.6kΩ= Ω 2V= mV二、判断对错：1．磁感线是真实存在的。

（ ） 2．磁感线是闭合曲线。

（ ）3．在磁体外部，磁感线由S 极出发回到N 极；在磁体内部，磁感线则N 由极流向S 极。

（ ） 4．磁感线是不相交。

（ ） 5．磁感线越密磁场越强，越稀疏磁场越弱。

（ ） 三、简答题1.下图为金属和溶液，请标出电流的实际方向（用虚线箭头表示）。

2.如图所示，电流的参考方向已标出，并已知I 1=-2A,I 2=1A ，试画出电流的实际方向（用虚线箭头表示）。

3.写中下图中的电阻值。

4.有一电阻表面有四道颜色，分别为蓝红黄银，则其阻值是多少？允许偏差为多物理量 符号 单位 单位符号电流 U 欧 V 电压 I 瓦 W 电功率 R 安 A 电阻P伏Ω班级 _____姓名 _____考号 _____密 封 线少？5.请指出下面元件名称.四、技能题1.下图测电路中的电流,请连线电流表。

2.如图，电压表测量电阻R 2的电压，请正确连线测量。

五、计算题1.有一电路，已知a 点电位为20V ，b 点电位为5V 。

求电压U ab a 。

2.有一个电阻，通过其电流I=2A ，两端的电压U=8V 。

求 电阻R 。

3.已知：E=15V ，r=1Ω，R=4Ω；开关闭合，求I 和U 。

《电工技术基础与技能》期末试题及答案

《电工技术基础与技能》期末试题及答案

《电工技术基础与技能》期末试题及答案一、选择题1. 下列哪个元器件常用于电路中的“开关”功能？A. 电阻B. 电感C. 电容D. 二极管答案：D2. 电流的单位是什么？A. 安培B. 伏特C. 欧姆D. 瓦特答案：A3. 下列哪个元器件可以把交流电转换为直流电？A. 二极管B. 三极管C. 可变电阻D. 电容器答案：A4. 在电气安全中，以下哪种情况是正确的？A. 用手触摸电气设备B. 穿戴合适的绝缘手套C. 在有水的环境中使用电器D. 将电器放在易导电的地面上答案：B5. 在直流电路中，电阻与电流之间的关系是什么？A. 电流越大，电阻越大B. 电流越小，电阻越大C. 电流与电阻无关D. 电流越大，电阻越小答案：C二、填空题1. 电阻的单位是________。

答案：欧姆2. 铜导线的电阻比铁导线的电阻________。

答案：小3. 电阻与电流成________关系。

答案：正比4. 电压的单位是________。

答案：伏特5. 交流电的频率通常为________Hz。

答案：50（或60）三、解答题1. 请简要解释直流电和交流电的区别。

答案：直流电是电流方向保持不变的电流，在电路中的电子流动方向始终相同，常用于电池供电的设备中。

而交流电是电流方向周期性变化的电流，电子的流动方向不断改变，常用于家庭电路和供电系统中。

直流电的电压稳定，方向一致；而交流电的电压和方向都会周期性变化。

2. 请解释什么是电阻，并简述其在电路中的作用。

答案：电阻是电流通过时产生电能损耗的元件，用来阻碍电流流动的程度。

电阻的单位是欧姆（Ω）。

在电路中，电阻起到限制电流大小的作用，通过控制电阻的大小，可以调节电路中的电流流动情况。

电阻还可以起到保护电器设备和人身安全的作用，避免电流过大或过小对电器设备造成损坏或危险。

3. 请简要介绍一下电气安全中需要注意的事项。

答案：在电气安全中，需要注意以下几个事项：- 禁止用手触摸带电部分，应使用绝缘工具进行操作。

电工技术期末考试试题及答案（共5篇）

电工技术期末考试试题及答案（共5篇）

电工技术期末考试试题及答案（共5篇）第一篇：电工技术期末考试试题及答案电工技术一．选择（30分、3分/题）1．已知如下电路图，其中元件吸收功率，且i>0，则u（）。

A：u>0B： u<0，2．对称三相电路Y—Y形连接，电源的线电压380V，负载的阻抗为6－j8则线电流I为（）。

A：38B：22 C：－22D：－38 3．正弦交流电路如图，若f＝1/6.28HZ，则电路的阻抗角为（）。

A：4B：－45 C：135D：－135 4．在电路暂态分析中，下列结论成立的是（）。

A：换路前后电容两端的电流不变B：换路前后电感两端的电流不变C：换路前后电感两端的电压不变D：换路前后电阻两端的电压不变５．如图一电感线圈，有功功率为10kW，功率因数为0.6，接在220V，50HZ的交流电源上。

若将功率因数提高到0.95，需并联多大的电容。

（其中并联电容前后的电路阻抗角均为正）（）。

A：913uFB：845uF C： 754uFD：656uF6．两组线圈的异名端为（）A：ac和bdB：ab和cd C：bc和acD：ad和bc电工技术，当信号源7．交流信号源电动E=80V，内阻为400，负载电阻为，4输出最大功率时，变压器的变比为（）A：1 B：10 C：100D：-10 8．在电工技术2．并联电路发生谐振时，在输入电压不变的情况下，电路的电流达到最大值。

（）3．Y-Y连接三相电路中，中线电流为零，可以去掉。

（）4．谐振电路中的品质因数越高，电路的选择性越好。

（）5．熔断器可用于电路的短路和过载保护。

（）6．36V的电压为人体的安全电压。

（）7．直流电机可通过变频变极进行调速。

（）8．电压源模型和电流源模型的等效关系只是对外电路成立。

（）9．戴维宁定理实质是将复杂的电路问题简单化处理。

（）10．理想电流源的电流随着其两端电压的改变而改变。

（）三．计算题（60分、12分/题）1．求电流I。

电工技术2．开关换路前电路已处于稳态，且电容无储能，在t=0时刻换路，求 u0(t)，uC(t)。
