众所周知,英国的ARM公司是嵌入式微处理器世界当中的佼佼者。
ARM一直以来都是自己研发微处理器内核架构,然后将这些架构的知识产权授权给各个芯片厂商,精简的CPU架构,高效的处理能力以及成功的商业模式让ARM公司获得了巨大的成功,使他迅速占据了32位嵌入式微处理器的大部分市场份额,甚至现在,ARM芯片在上网本市场的也大有与INTEL的ATOM处理器一较高低的实力。
目前,随着对嵌入式系统的要求越来越高,作为其核心的嵌入式微处理器的综合性能也受到日益严峻的考验,最典型的例子就是伴随3G网络的推广,对手机的本地处理能力要求很高,现在一个高端的智能手机的处理能力几乎可以和几年前的笔记本电脑相当。
为了迎合市场的需求,ARM公司也在加紧研发他们最新的ARM架构,Cortex系列就是这样的产品。
在Cortex之前,ARM核都是以ARM 为前缀命名的,从ARM1一直到ARM11,之后就是 Cortex系列了。
Cortex在英语中有大脑皮层的意思,而大脑皮层正是人脑最核心的部分,估计ARM公司如此命名正有此含义吧。

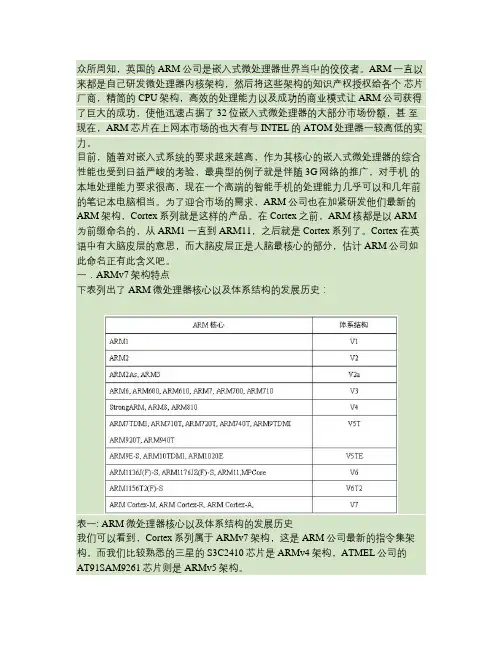

一.ARMv7架构特点下表列出了ARM微处理器核心以及体系结构的发展历史:表一: ARM微处理器核心以及体系结构的发展历史我们可以看到,Cortex系列属于ARMv7架构,这是ARM公司最新的指令集架构,而我们比较熟悉的三星的S3C2410芯片是ARMv4架构,ATMEL公司的AT91SAM9261芯片则是ARMv5架构。
ARMv7架构是在ARMv6架构的基础上诞生的。
该架构采用了Thumb-2技术,Thumb-2技术是在ARM的Thumb代码压缩技术的基础上发展起来的,并且保持了对现存ARM解决方案的完整的代码兼容性。
Thumb-2技术比纯32位代码少使用 31%的内存,减小了系统开销。
同时能够提供比已有的基于Thumb技术的解决方案高出38%的性能。
ARMv7架构还采用了NEON技术,将DSP和媒体处理能力提高了近4倍,并支持改良的浮点运算,满足下一代3D图形、游戏物理应用以及传统嵌入式控制应用的需求。
arm相关概念ARM相关概念1. ARM架构简介•ARM架构是一种低功耗、高性能的处理器架构。
•ARM架构广泛应用于移动设备、嵌入式系统和智能硬件等领域。
•ARM架构采用精简指令集(RISC)的设计,具有较高的能效比和较低的功耗。
2. ARM处理器•ARM处理器是基于ARM架构设计的中央处理器(CPU)。
•ARM处理器具有多种系列和型号,包括Cortex-A系列、Cortex-R 系列和Cortex-M系列等。
•Cortex-A系列适用于高性能应用,如智能手机和平板电脑。
•Cortex-R系列适用于实时应用,如汽车电子系统和工业控制。
•Cortex-M系列适用于低功耗应用,如物联网设备和传感器。
3. ARM指令集•ARM指令集是ARM处理器所支持的指令集合。
•ARM指令集分为ARM指令集和Thumb指令集两种。
•ARM指令集提供32位的指令,适用于高性能应用。
•Thumb指令集提供16位的指令,适用于低功耗应用。
•ARM处理器可以在ARM指令集和Thumb指令集之间进行切换,以提高能效和节省存储空间。
4. ARM体系结构•ARM体系结构是指ARM处理器的整体结构和设计。
•ARM体系结构包括核心处理单元(CPU)、内存管理单元(MMU)、缓存等组件。
•ARM体系结构面向各种应用需求,提供不同级别的性能和功能选择。
•ARM体系结构允许系统设计者根据实际需求进行定制和优化。
5. ARM开发工具和平台•ARM开发工具和平台是用于开发和调试ARM架构软件的工具和环境。
•ARM开发工具包括编译器、调试器和仿真器等。
•ARM开发平台包括开发板、集成开发环境(IDE)和软件开发工具包(SDK)等。
•ARM开发工具和平台提供了丰富的开发资源,帮助开发者快速构建和优化ARM架构的应用程序。
6. ARM生态系统•ARM生态系统是指围绕ARM架构建立起来的全球化合作伙伴网络。
•ARM生态系统包括芯片厂商、设备制造商、软件开发商和解决方案提供商等。
ARM Cortex主流架构体系深度普及A5、A7、A9、A9 Family/A9 二代Family架构以及其延伸出的大量方案,例如全志A20、炬力ATM 7021、瑞芯微3168、盈方微X15……让许多消费者感到“不明觉厉”。
本文将为“小白”用户作基础知识普及,为大家梳理不同架构的异同,以及其代表的平板方案特性。
为大家购买或学习提供参考。
1、认清ARM的命名ARM公司在经典处理器ARM11以后的产品改用Cortex命名,Cortex系列属于ARMV7架构,这是ARM公司最新的指令集架构。
ARM V7架构定义了三大分工明确的系列:“A”系列面向尖端的基于虚拟内存的操作系统和用户应用;“R”系列针对实时系统;“M”系列对微控制器。
由于应用领域不同,基于V7架构的Cortex处理器系列所采用的技术也不相同,基于V7A的称为Cortex A系列,基于V7R的称为Cortex R系列,基于V7M的称为Cortex M系列。
2、Cortex A5:最低端利器Cortex A5是Cortex A家族中最低端的。
Cortex A5与Cortex A7、Cortex A8、Cortex A9以及Cortex A15同属于Cortex A系列处理器。
Cortex A5多核处理器利用ARM MPCore技术,Cortex A5处理器包括了TrustZone安全技术,以及在Cortex A8处理器上率先引入的NEON多媒体处理引擎。
NEON技术是用于Cortex A 系列处理器的128 位SIMD(单指令、多数据)架构扩展集,为密集型多媒体应用提供了加速功能。
Cortex A5内部核心数目1-4核可选,采用四核配置时,SOC芯片内部还可搭配Mail GPU或由用户按需求配用PowerVR MBX/SGXGPU。
默认工作电压1.1V,单核核心频率480MHz,四核核心频率可达1GHz,含缓存的核心面积最小仅1平方毫米,一级缓存容量最大64KB,功耗/频率比参数为0.12mW/MHz。
ARM Cortex-A7是一种基于ARMv7-A架构的处理器核心,属于ARM 的低功耗应用处理器系列。
它在性能和功耗方面取得了良好的平衡,广泛应用于移动设备、嵌入式系统和物联网设备等领域。
ARM Cortex-A7的主要特点和接口技术包括:1. 架构特性:Cortex-A7采用了ARMv7-A架构,支持32位指令集,并提供了多种指令集扩展,如Thumb-2和NEON等,以提高代码密度和多媒体处理能力。
2. 处理器核心:Cortex-A7采用了超标量乱序执行(Out-of-Order Execution)的架构,具有双发射、乱序执行和多级流水线等特性,可以提供较高的性能和效率。
3. 处理器频率:Cortex-A7的时钟频率可根据具体实现而异,通常在几百MHz到几GHz之间,可以根据功耗和性能要求进行调整。
4. 高效能耗比:Cortex-A7以低功耗为设计目标,具有较低的静态功耗和动态功耗。
它采用了一些功耗优化技术,如动态电压频率调节(DVFS)、低功耗待机模式和智能缓存等,以在提供足够性能的同时降低功耗。
5. 内存接口:Cortex-A7支持多种内存接口技术,包括LPDDR2、DDR3、DDR3L和DDR4等,可以与不同类型的内存进行高效通信。
6. 外设接口:Cortex-A7提供了多种外设接口,如UART、SPI、I2C 和USB等,用于与外部设备进行通信和控制。
7. 硬件加速器:Cortex-A7还支持NEON向量处理引擎,用于高效处理多媒体数据和信号处理任务。
此外,它还可以与其他硬件加速器,如GPU和图像处理器等进行协同工作,以提高整体系统性能。
总的来说,基于Cortex-A7的ARM体系结构具有较低的功耗、高性能、丰富的接口技术和良好的可扩展性,适用于多种低功耗应用场景,如智能手机、平板电脑、物联网设备和工业控制等。

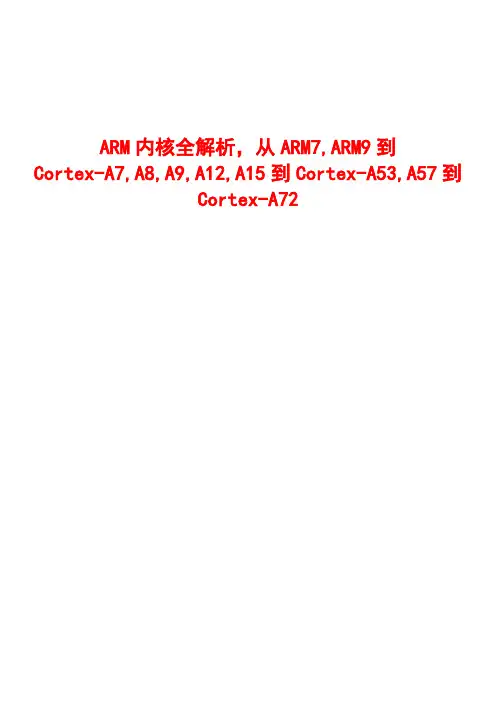

ARM内核全解析,从ARM7,ARM9到Cortex-A7,A8,A9,A12,A15到Cortex-A53,A57到Cortex-A72ARM全新旗舰架构!Cortex-A72正式发布64位的ARMv8 Cortex-A57/A53刚刚开始普及,ARM已经将目光瞄向了更遥远的未来,2015-02-04宣布了下一代顶级核心,命名为“Cortex-A72”。
A72将会直接取代A57,定位高端市场。
具体的架构设计尚未公开,应该是第二代64位架构,而且作为一个大核心,依然支持big.LITTLE双架构组合,而搭配的小核心依然是A53。
看起来,ARM暂时不打算升级A53,因为此前已经宣称,A53将顺序执行架构做到了极致。
ARM还给出了一些关于A72模糊的性能、功耗指标,因为这显然更吸引人。
ARM宣称,A72最快会在2016年实现商用,初期采用台积电16nm FinFET制造工艺(三星肯定用自家的14nm FinFET),对比20nm工艺的A57核心,它的性能最多可以达到其大约1.8倍,而功耗会有着明显的下降。
再对比28nm工艺的A15,A72更是可以做到大约3.5倍的性能,同等负载下的功耗则降低75%。
而在大小核心双架构组合中,整体功耗还能继续降低40-60%。
目前,海思、联发科、瑞芯微等都已经购买了Cortex-A72的授权,但奇怪的是没有提及正焦头烂额的高通。
中国内地和台湾厂商越来越牛气了!ARM内核全解析,从ARM7,ARM9到Cortex-A7,A8,A9,A12,A15到Cortex-A53,A57前不久ARM正式宣布推出新款ARMv8架构的Cortex-A50处理器系列产品,以此来扩大ARM在高性能与低功耗领域的领先地位,进一步抢占移动终端市场份额。
Cortex-A50是继Cortex-A15之后的又一重量级产品,将会直接影响到主流PC市场的占有率。
围绕该话题,我们今天不妨总结一下近几年来手机端较为主流的ARM处理器。
基于cortex-a7的arm体系结构与接口技术基于Cortex-A7的ARM体系结构与接口技术Cortex-A7是ARM公司设计的一款高效能低功耗处理器内核。
它基于ARMv7-A体系结构,并使用了ARM的Thumb-2指令集,以提供更好的代码密度和节能特性。
Cortex-A7广泛应用于移动设备、物联网和嵌入式系统等领域。
ARM体系结构是一种低功耗、高性能的处理器架构。
它采用精简指令集(RISC)的设计哲学,以减少指令的数量和复杂性,从而提高处理器的性能和功耗效率。
Cortex-A7作为ARM体系结构的一部分,具有以下特点:1. 高性能:Cortex-A7采用超标量技术,可同时执行多个指令,从而提高处理器的吞吐量和并行性能。
它还支持动态指令调度,通过重排序指令来提高指令级并行性。
2. 低功耗:Cortex-A7采用了ARM的大小核技术。
即在同一个芯片上同时集成了Cortex-A7和Cortex-A15两个处理器内核。
Cortex-A7主要负责处理低功耗任务,而Cortex-A15则用于处理高性能任务。
这种设计可以实现功耗和性能的平衡。
3. 异构多核:Cortex-A7还支持异构多核架构。
它可以与其他Cortex-A内核配合工作,实现更高的并行性和处理能力。
例如,在移动设备中,Cortex-A7与Cortex-A15的组合可以实现更好的性能和功耗。
除了处理器内核,Cortex-A7还支持各种接口技术,以满足不同应用场景的需求。
以下是一些常见的接口技术:1. AMBA接口:Cortex-A7采用了ARM的AMBA总线标准,包括AMBA AXI、AHB和APB等接口。
这些接口提供了高效的数据传输机制,支持多种外部设备的连接和通信。
2. 引脚接口:Cortex-A7的芯片上引脚提供了多种接口,包括GPIO、UART、SPI、I2C和SDIO等。
这些接口可以连接到外部设备,如传感器、存储器和通信模块等。
3. 存储接口:Cortex-A7支持多种存储器接口,包括SD卡接口、NAND和NOR闪存接口以及DDR3/DDR4内存接口。
ARM标准主要涉及ARM处理器体系结构和ARM处理器指令集。
ARM处理器体系结构,如ARM7、ARM9、ARM11等,通常用于移动设备和嵌入式系统等。
这些体系结构采用低功耗设计,体积小、低成本、高性能,支持Thumb(16位)/ARM(32位)双指令集,能很好的兼容8位/16位器件,且大量使用寄存器,指令执行速度更快,寻址方式灵活简单,执行效率高。
ARM处理器指令集,分为16位和32位指令集。
ARM处理器的指令集具有体积小、低功耗、低成本、高性能的特点。
其中,Jazelle技术使Java加速得到比基于软件的Java虚拟机(JVM)高得多的性能,和同等的非Java加速核相比功耗降低80%。
CPU功能上增加DSP指令集提供增强的16位和32位算术运算能力,提高了性能和灵活性。
此外,ARM还提供两个前沿特性来辅助带深嵌入处理器的高集成SoC器件的调试,它们是嵌入式ICE-RT逻辑和嵌入式跟踪宏核(ETMS)系列。
如果有更多相关问题,可以咨询ARM官方工作人员获取解答。
arm内核全解析_arm内核体系结构分类介绍ARM处理器是英国Acor n有限公司设计的低功耗成本的第一款RISC微处理器。
全称为Ad vanced RISC Machine。
ARM处理器本身是32位设计,但也配备16位指令集,一般来讲比等价32位代码节省达35%,却能保留32位系统的所有优势。
ARM内核特点ARM处理器为RISC芯片,其简单的结构使ARM内核非常小,这使得器件的功耗也非常低。
它具有经典RISC的特点:* 大的、统一的寄存器文件;* 简单的寻址模式;* 统一和固定长度的指令域,3地址指令格式,简化了指令的译码。
编译开销大,尽可能优化,采用三地址指令格式、较多寄存器和对称的指令格式便于生成优化代码;* 单周期操作,ARM指令系统中的指令只需要执行简单的和基本的操作,因此其执行过程在一个机器周期内完成;* 固定的32位长度指令,指令格式固定为32位长度,这样使指令译码结构简单,效率提高;* 采用指令流水线技术。
ARM内核体系结构ARM架构自诞生至今,已经发生了很大的演变,至今已定义了7种不同的版本:V1版架构:该架构只在原型机ARM1出现过,其基本性能包括基本的数据处理指令(无乘法)、字节、半字和字的Load/Store指令、转移指令,包括子程序调用及链接指令、软件中断指令、寻址空间64MB。
V2版架构:该版架构对V1版进行了扩展,如ARM2与ARM3(V2a版)架构,增加的功能包括乘法和乘加指令、支持协处理器操作指令、快速中断模式、SWP/SWPB的最基本存储器与寄存器交换指令、寻址空间64MB。
V3版架构:该版对ARM体系结构作了较大的改动,把寻址空间增至32位(4G B),增加了当前程序状态寄存器CPSR和程序状态保存寄存器 SPSR以便于异常处理。
增加了中止和未定义2种处理器模式。
ARM6就采用该版结构。
指令集变化包括增加了M RS/MSR指令,以访问新增的CPSR /SPSR寄存器、增加了从异常处理返回的指令功能。
汇编语言程序设计基于arm体系结构pdf1. 引言1.1 概述汇编语言程序设计是计算机科学中重要的一环,它提供了对底层硬件的直接控制能力。
在这个数字化时代,我们生活在嵌入式系统和移动设备无处不在的时代。
ARM体系结构作为一种广泛应用于嵌入式系统和移动设备中的处理器架构,需求人员必须具备ARM汇编语言的基本开发技巧。
1.2 文章结构本文将深入探讨ARM体系结构下汇编语言程序设计的基础知识及其实践应用。
文章分为五个主要部分:- ARM体系结构概述:简要介绍ARM体系结构的发展历程、关键特点以及应用领域。
- 汇编语言基础知识:详细讲解ARM汇编语言中数据类型与运算指令、寄存器与内存访问、分支和循环指令等基本概念。
- ARM汇编语言程序设计实例解析:通过实例解析阐述ARM汇编语言程序结构与组成部分、寄存器使用示范以及内存访问案例分析等内容。
- 实践应用与未来展望:分享ARM汇编语言在嵌入式系统开发中的应用实例,并展望ARM技术的发展趋势和面临的挑战。
- 总结与建议:对文章进行总结,并给出学习ARM汇编语言程序设计的建议。
1.3 目的本文旨在帮助读者全面了解ARM体系结构下汇编语言程序设计的基本原理和操作方法。
通过学习此类知识,读者可以掌握ARM汇编语言的核心概念和技巧,提升在嵌入式系统、移动设备等领域中的开发能力。
同时,本文也将分享一些实践经验和未来发展趋势,为读者提供更多参考和启示。
无论是初学者还是有一定经验的开发人员,都可以从本文中获益并得到有益的指导。
2. ARM体系结构概述:2.1 发展历程:ARM(Advanced RISC Machine)体系结构起源于上世纪80年代末,最初由英国公司Acorn Computer开发。
早期的ARM处理器主要用于个人电脑领域。
随着技术的不断进步和市场需求的扩大,ARM逐渐应用于各种移动设备和嵌入式系统中,并取得了巨大成功。
2.2 关键特点:ARM体系结构有一些关键特点使其在市场上受到广泛认可。
嵌入式系统原理及应用基于arm-cortexm4体系结构1. 引言1.1 概述嵌入式系统是指嵌入到其他设备中的计算机系统,它具有高度集成、可靠性强和功耗低等特点。
随着科技的不断发展和进步,嵌入式系统在各个领域得到了广泛的应用,包括但不限于消费电子产品、医疗设备、交通工具以及智能家居等。
本文将重点介绍基于ARM Cortex-M4体系结构的嵌入式系统原理及应用。
ARM Cortex-M4是一种32位RISC处理器架构,被广泛应用于微控制器(MCU)领域。
通过对ARM Cortex-M4架构的详细介绍,我们可以深入了解其特点和优势,并在后续章节中探讨如何实际开发嵌入式系统。
1.2 文章结构本文分为以下几个部分:第二部分将概述嵌入式系统的定义,并讨论其特点和应用领域。
我们将从整体上了解什么是嵌入式系统以及它们在现实生活中扮演的角色。
第三部分将详细介绍ARM Cortex-M4架构。
我们将对ARM体系结构进行概览,并重点讨论Cortex-M系列的特点和分类。
接着,我们将深入研究Cortex-M4架构以及其独特的特性。
第四部分将介绍嵌入式系统开发流程和工具链。
我们将概述嵌入式开发的一般流程,并讨论如何选择和配置合适的嵌入式开发工具链。
此外,我们还会提供一些关于开发板硬件选择和选型指南的实用信息。
第五部分将通过应用案例分析和实践,展示嵌入式系统在不同领域中的具体应用。
我们将着重介绍实时操作系统(RTOS)在嵌入式开发中的应用、传感器与嵌入式系统集成设计实例以及基于ARM Cortex-M4的音频处理应用案例。
最后,第六部分是本文的结论部分,我们将对全文进行总结并提出进一步研究和应用的展望。
1.3 目的本文旨在深入探讨基于ARM Cortex-M4体系结构的嵌入式系统原理及应用。
通过对该体系结构的详细介绍和相关案例分析,读者能够更好地了解嵌入式系统在各个领域中的实际运用方式,并且为他们在嵌入式系统开发中提供指导和帮助。
