太全了！近60种污水、废水处理工艺流程图及典型工艺，值得一看!2018-03-13酋长水处理部落一、生物转盘二级处理流程二、生物吸附法三、氧化渠的典型布置四、完全混合法基本流程五、曝气生物滤池的污水处理系统典型工艺流程六、污水处理典型工艺流程七、氧化沟工艺八、中水回用处理典型工艺流程九、垃圾渗滤液典型工艺流程十、城市污水回用处理工艺十一、钢铁乳化液处理典型工艺流程十二、城市污水处理工艺流程图十三、污水处理厂典型工艺流程图十四、造纸污水处理工艺流程十五、屠宰废水处理工艺流程十六、CAST污水处理工艺十七、酸洗磷化废水处理工艺十八、高矿化度矿井排水深度处理新工艺流程图十九、脱硫废水处理工艺二十、农药废水处理工艺流程图二十一、高矿化度矿井排水深度处理新工艺流程图二十二、膜法处理石化废水处理工艺流程二十三、生活污水处理-CASS工艺二十四、MBR工艺处理制药废水二十五、污水处理工艺流程图二十六、城市污水处理工艺流程图二十七、传统活性污泥法工艺流程图二十八、MBFB工艺二十九、电镀污水处理工艺流程三十、脱硫废水处理工艺三十一、塑胶电镀废水处理工艺图三十二、炼油厂典型的废水处理工艺流程三十三、制糖废水处理工艺流程图三十四、焦化废水处理工艺流程三十五、高浓度氨氮废水处理工艺流程图三十六、cass工艺废水处理流程图三十七、污水处理工艺流程组态图三十八、SBR污水处理工艺三十九、A2O工艺流程图四十、污水处理的PLC自控系统四十一、GW-T型整体地埋式隔油池四十二、电镀污水处理设备四十三、生活污水净水工艺四十四、生活污水处理设备与工艺四十五、MBR膜生物反应器工艺流程四十六、反硝化除磷或其他脱氮工艺四十七、污水处理设备污水处理工艺流程四十八、ET RB悬链式污水处理曝气工艺及装置四十九、ITT污水深度处理工艺及主要设备五十、ＬＰ型一体化污水处理设备五十一、污水处理技术工艺流程图详解五十二、淀粉废水五十三、果汁废水五十四、含铅废水处理工艺流程图五十五、合成革废水处理工艺流程图五十六、化工废水处理工艺流程图五十七、化纤废水处理方案五十八、焦化废水处理工艺流程图五十九、垃圾渗透液废水工艺流程图六十、磷化废水废水处理工艺流程图六十一、印染废水工艺流程图六十二、制药废水处理工艺流程图。

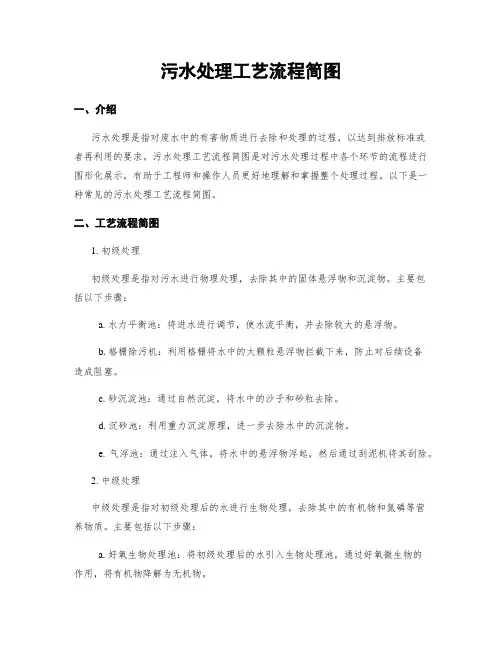

污水处理工艺流程简图一、介绍污水处理是指对废水中的有害物质进行去除和处理的过程，以达到排放标准或者再利用的要求。
污水处理工艺流程简图是对污水处理过程中各个环节的流程进行图形化展示，有助于工程师和操作人员更好地理解和掌握整个处理过程。
以下是一种常见的污水处理工艺流程简图。
二、工艺流程简图1. 初级处理初级处理是指对污水进行物理处理，去除其中的固体悬浮物和沉淀物。
主要包括以下步骤：a. 水力平衡池：将进水进行调节，使水流平衡，并去除较大的悬浮物。
b. 格栅除污机：利用格栅将水中的大颗粒悬浮物拦截下来，防止对后续设备造成阻塞。
c. 砂沉淀池：通过自然沉淀，将水中的沙子和砂粒去除。
d. 沉砂池：利用重力沉淀原理，进一步去除水中的沉淀物。
e. 气浮池：通过注入气体，将水中的悬浮物浮起，然后通过刮泥机将其刮除。
2. 中级处理中级处理是指对初级处理后的水进行生物处理，去除其中的有机物和氮磷等营养物质。
主要包括以下步骤：a. 好氧生物处理池：将初级处理后的水引入生物处理池，通过好氧微生物的作用，将有机物降解为无机物。
b. 曝气系统：在生物处理池中引入氧气，提供好氧环境，促进微生物的生长和代谢。
c. 混凝剂投加：根据水质情况，适量投加混凝剂，促进悬浮物的凝结和沉淀。
d. 沉淀池：通过自然沉淀，将水中的混凝物和生物絮凝物去除。
e. 二沉池：通过重力沉降，进一步去除水中的悬浮物。
3. 高级处理高级处理是指对中级处理后的水进行进一步的去除有机物和微量污染物的处理。
主要包括以下步骤：a. 活性炭吸附：引入活性炭，通过吸附作用去除水中的有机物和微量污染物。
b. 膜分离：利用微孔膜或者反渗透膜，将水中的溶解物质、胶体颗粒和微生物去除。
c. 紫外线消毒：通过紫外线照射，杀灭水中的细菌和病毒，达到消毒的目的。
d. 氯消毒：适量投加氯化物，利用氯的消毒作用杀灭水中的微生物。
4. 深度处理深度处理是指对高级处理后的水进行进一步的净化和提升水质的处理。
74种污水、废水处理典型工艺流程图及介绍整理了74种污水、废水处理典型工艺流程图希望对大家工作有所帮助1、生物转盘二级处理流程生物转盘工艺是污水灌溉和土地处理的人工强化，这种处理法使细菌和菌类的微生物、原生动物一类的微型动物在生物转盘填料载体上生长繁育，形成膜状生物性污泥－－生物膜。
污水经沉淀池初级处理后与生物膜接触，生物膜上的微生物摄取污水中的有机污染物作为营养，使污水得到净化。
在气动生物转盘中，微生物代谢所需的溶解氧通过设在生物转盘下侧的曝气管供给。
转盘表面覆有空气罩，从曝气管中释放出的压缩空气驱动空气罩使转盘转动，当转盘离开污水时，转盘表面上形成一层薄薄的水层，水层也从空气中吸收溶解氧。
2、生物吸附法生物吸附法(biosorptionprocess)又称接触稳定法或吸附再生法，是活性污泥法之一种。
其运行特点是将活性污泥对有机物的降解的两个过程(吸附和代谢降解)分别在各自的反应器(吸附池和再生池)内进行。
这种方法可以充分提高活性污泥的浓度，降低有机营养物和微生物之比，是利用活性污泥的物理作用(吸附作用)进行污水处理的方法。
这种方法包括有污水和回流污泥相混合，进行污泥吸附的曝气池以及回流污泥进行氧化的再暖气。
为了维持微生物的低能量，使其很好的形成并保持污泥块，这样可使活性污泥的吸附能力显著提高。
3、氧化渠的典型布置4、完全混合法基本流程完全混合法的流程与传统活性污泥法相同,它是针对传统活性污泥法的2种缺点所作的改进。
它的区别在于:混合池在曝气池中充分混合循环,回流污泥与入流污泥废水进入曝气池中立即与原来的混合液充分混合。
其特点是:曝气池中各点水质基本相同,即废水有机物浓度的活性污泥浓度各点几乎一致。
因此,池中各部分的工作情况也差不多完全一样。
这样完全混合法曝气池中各部位需氧量均匀,不存在氧气的浪费;另外完全混合法较能适应冲击负荷的变化,这是因为入流废水与原混合液充分混合稀释,波动的水质得到了均化。
个污水处理工艺及设备工作原理动态图43一、污水处理工艺流程图解-好氧活性污泥法脱氮工艺1、合建式缺氧型氧化沟系统工艺2、T / 1233、传统活性污泥法脱氮工艺2 / 234、两级生物脱氮工艺5、巴颠甫脱氮除磷工艺3 / 236、生物滤池污水处理系统7、溶气气浮工艺/ 4238、回流加压溶气气浮工艺9、全溶气气浮处理工艺5 / 2310、二相生物流化床工艺11、三相生物流化床工艺6 / 2312、生物转盘二级处理工艺13、生物转盘处理工艺14、生物吸附法15、污泥高温干馏裂解工艺流程、污泥堆肥工艺16二、设备工作流程图解、比阻测定1/ 9232、UASB构造图3、带式干燥器10 / 234、臭氧消毒流程5、单级萃取流程11 / 236、电渗析装置7、反应区与三相分离设计参数/ 12238、高温加压热处理流程/ 13239、过滤原理/ 1423 10、隔膜泵11、渐减曝气法15 / 2312、阶段曝气法13、接触氧化池16 / 2314、完全混合法基本流程15、矩形气浮池17 / 23、气流动力流化床16、连续式重力浓缩池17/ 182318、立式多段焚烧炉19、流化床焚烧炉19 / 2320、逆流回转焚烧炉21、逆流加料蒸发流程20 / 23、顺流加药蒸发流程22、平流加料蒸发流程23/ 212324、射流式水力冲击式空气扩散装置25、水下空气扩散装置22 / 2326、水力循环搅拌27、污泥最终处置与利用23 / 23。
太全了！近60种污水、废水处理工艺流程图及典型工艺，值得一看!2018-03-13酋长水处理部落一、生物转盘二级处理流程二、生物吸附法三、氧化渠的典型布置四、完全混合法基本流程五、曝气生物滤池的污水处理系统典型工艺流程六、污水处理典型工艺流程七、氧化沟工艺八、中水回用处理典型工艺流程九、垃圾渗滤液典型工艺流程十、城市污水回用处理工艺十一、钢铁乳化液处理典型工艺流程十二、城市污水处理工艺流程图十三、污水处理厂典型工艺流程图十四、造纸污水处理工艺流程十五、屠宰废水处理工艺流程十六、CAST污水处理工艺十七、酸洗磷化废水处理工艺十八、高矿化度矿井排水深度处理新工艺流程图十九、脱硫废水处理工艺二十、农药废水处理工艺流程图二十一、高矿化度矿井排水深度处理新工艺流程图二十二、膜法处理石化废水处理工艺流程二十三、生活污水处理-CASS工艺二十四、MBR工艺处理制药废水二十五、污水处理工艺流程图二十六、城市污水处理工艺流程图二十七、传统活性污泥法工艺流程图二十八、MBFB工艺二十九、电镀污水处理工艺流程三十、脱硫废水处理工艺三十一、塑胶电镀废水处理工艺图三十二、炼油厂典型的废水处理工艺流程三十三、制糖废水处理工艺流程图三十四、焦化废水处理工艺流程三十五、高浓度氨氮废水处理工艺流程图三十六、cass工艺废水处理流程图三十七、污水处理工艺流程组态图三十八、SBR污水处理工艺三十九、A2O工艺流程图四十、污水处理的PLC自控系统四十一、GW-T型整体地埋式隔油池四十二、电镀污水处理设备四十三、生活污水净水工艺四十四、生活污水处理设备与工艺四十五、MBR膜生物反应器工艺流程四十六、反硝化除磷或其他脱氮工艺四十七、污水处理设备污水处理工艺流程四十八、ET RB悬链式污水处理曝气工艺及装置四十九、ITT污水深度处理工艺及主要设备五十、ＬＰ型一体化污水处理设备五十一、污水处理技术工艺流程图详解五十二、淀粉废水五十三、果汁废水五十四、含铅废水处理工艺流程图五十五、合成革废水处理工艺流程图五十六、化工废水处理工艺流程图五十七、化纤废水处理方案五十八、焦化废水处理工艺流程图五十九、垃圾渗透液废水工艺流程图六十、磷化废水废水处理工艺流程图六十一、印染废水工艺流程图六十二、制药废水处理工艺流程图。
最新文件---------------- 仅供参考--------------------已改成-----------word文本 --------------------- 方便更改赠人玫瑰，手留余香。
太全了！近60种污水、废水处理工艺流程图及典型工艺，值得一看!2018-03-13酋长水处理部落一、生物转盘二级处理流程二、生物吸附法三、氧化渠的典型布置四、完全混合法基本流程五、曝气生物滤池的污水处理系统典型工艺流程六、污水处理典型工艺流程七、氧化沟工艺八、中水回用处理典型工艺流程九、垃圾渗滤液典型工艺流程十、城市污水回用处理工艺十一、钢铁乳化液处理典型工艺流程十二、城市污水处理工艺流程图十三、污水处理厂典型工艺流程图十四、造纸污水处理工艺流程十五、屠宰废水处理工艺流程十六、CAST污水处理工艺十七、酸洗磷化废水处理工艺十八、高矿化度矿井排水深度处理新工艺流程图十九、脱硫废水处理工艺二十、农药废水处理工艺流程图二十一、高矿化度矿井排水深度处理新工艺流程图二十二、膜法处理石化废水处理工艺流程二十三、生活污水处理-CASS工艺二十四、MBR工艺处理制药废水二十五、污水处理工艺流程图二十六、城市污水处理工艺流程图二十七、传统活性污泥法工艺流程图二十八、MBFB工艺二十九、电镀污水处理工艺流程三十、脱硫废水处理工艺三十一、塑胶电镀废水处理工艺图三十二、炼油厂典型的废水处理工艺流程三十三、制糖废水处理工艺流程图三十四、焦化废水处理工艺流程三十五、高浓度氨氮废水处理工艺流程图三十六、cass工艺废水处理流程图三十七、污水处理工艺流程组态图三十八、SBR污水处理工艺三十九、A2O工艺流程图四十、污水处理的PLC自控系统四十一、GW-T型整体地埋式隔油池四十二、电镀污水处理设备四十三、生活污水净水工艺四十四、生活污水处理设备与工艺四十五、MBR膜生物反应器工艺流程四十六、反硝化除磷或其他脱氮工艺四十七、污水处理设备污水处理工艺流程四十八、ET RB悬链式污水处理曝气工艺及装置四十九、ITT污水深度处理工艺及主要设备五十、ＬＰ型一体化污水处理设备五十一、污水处理技术工艺流程图详解五十二、淀粉废水五十三、果汁废水五十四、含铅废水处理工艺流程图五十五、合成革废水处理工艺流程图五十六、化工废水处理工艺流程图五十七、化纤废水处理方案五十八、焦化废水处理工艺流程图五十九、垃圾渗透液废水工艺流程图六十、磷化废水废水处理工艺流程图六十一、印染废水工艺流程图六十二、制药废水处理工艺流程图最新文件---------------- 仅供参考--------------------已改成-----------word文本 --------------------- 方便更改赠人玫瑰，手留余香。
62种污水或废水处理工艺流程图及典型工艺I目录目录 (1)1.生物转盘级处理流程 (3)2.生物吸附法 (4)3.氧化渠的典型布置 (5)4.完全混合法基本流程 (5)5.曝气生物滤池的污水处理系统典型工艺流程 (6)6.污水处理典型工艺流程 (7)7.氧化沟工艺 (7)8.中水回用处理典型工艺流程 (7)9.垃圾渗滤液典型工艺流程 (8)10.城市污水回用处理工艺 (8)11.钢铁乳化液处理典型工艺流程 (8)12.城市污水处理工艺流程图 (9)13.污水处理厂典型工艺流程图 (9)14.造纸污水处理工艺流程 (10)15.屠宰废水处理工艺流程 (10)16.CAST污水处理工艺 (11)17.酸洗磷化废水处理工艺 (12)18.高矿化度矿井排水深度处理新工艺流程图 (12)19.烟气脱硫废水处理工艺 (12)20.农药废水处理工艺流程图 (13)21.高矿化度矿井排水深度处理新工艺流程图 (13)22.膜法处理石化废水处理工艺流程 (14)23.生活污水处理-CASS工艺 (14)24.MBR工艺处理制药废水 (14)25.污水处理工艺流程图 (15)26.城市污水处理工艺流程图 (15)27.传统活性污泥法工艺流程图 (16)28.MBFB工艺 (16)29.电镀污水处理工艺流程 (17)30.烟气脱硫废水处理工艺 (18)31.塑胶电镀废水处理工艺图 (18)32.炼油厂典型的废水处理工艺流程 (19)33.制糖废水处理工艺流程图 (19)34.焦化废水处理工艺流程 (19)35.高浓度氨氮废水处理工艺流程图 (20)36.CASS工艺废水处理流程图 (21)37.生活污水处理工艺流程组态图 (21)38.SBR污水处理工艺 (22)39.A2O工艺流程图 (22)40.污水处理的PLC自控系统 (23)41.GW-T型整体地埋式隔油池 (23)42.电镀污水处理设备 (24)43.生活污水净水工艺 (24)44.生活污水处理设备与工艺 (25)45.MBR膜生物反应器工艺流程 (25)46.反硝化除磷或其他脱氮工艺 (25)47.污水处理设备污水处理工艺流程 (26)48.ETRB悬链式污水处理曝气工艺及装置 (26)49.ITT污水深度处理工艺及主要设备 (27)50.LP型体化污水处理设备 (27)51.污水处理技术工艺流程图详解 (28)52.淀粉废水 (28)53.果汁废水 (29)54.含铅废水处理工艺流程图 (29)55.合成革废水处理工艺流程图 (30)56.化工废水处理工艺流程图 (30)57.化纤废水处理方案 (31)58.焦化废水处理工艺流程图 (32)59.垃圾渗透液废水工艺流程图 (32)60.磷化废水废水处理工艺流程图 (33)61.印染废水工艺流程图 (33)62.制药废水处理工艺流程图 (34)1.生物转盘级处理流程2.生物吸附法3.氧化渠的典型布置4.完全混合法基本流程6.污水处理典型工艺流程7.氧化沟工艺8.中水回用处理典型工艺流程均衡池膜生物反应器中水回用处尸袋型工艺潦程'一PC,-1r=Tf斗/9.垃圾渗滤液典型工艺流程垃圾渗虑液处;典型工艺流程10,城市污水回用处理工艺1L 钢铁乳化液处理典型工艺流程来自二级 处理后出水-Aft加药装置活性炭消毒清水池二氧化氮发生器加药装置去调节池达标回用消毒清水池来自二级12,城市污水处理工艺流程图■回用水浓缩池］J污泥消化池■脱水机病13.污水处理厂典型工艺流程图进水-----►粗格栅排沙外运Ml曝气沉砂池提升泵房提升泵房一细格卅出水至四排沟加氯接触池污泥补运fSBR J孤池_ ]]流污泥水井济尼蜥IJIW—均质池-―浓缩池种力14.造纸污水处理工艺流程A生化池15.屠宰废水处理工艺流程排放困彼—<VtA»H 仍愿■«Of«-,西金嫖©岫匈JU16.CAST污水处理工艺矗栅进水泵房细格栅旋流沉砂池计量渠配水井相应池。
32种污水处理设备和工艺工作图集今天介绍32种污水处理工艺及设备工作流程动态图，希望对大家有所帮助。
文中如有阐述错误的地方，欢迎大家指出。
UASB构造图
UASB是(Up-flow Anaerobic Sludge Bed/Blanket)的英文缩写。
名叫上流式厌氧污泥床反应器，是一种处理污水的厌氧生物方法，又叫升流式厌氧污泥床。
污水自下而上通过UASB，反应器底部有一个高浓度、高活性的污泥床，污水中的大部分有机污染物在此间经过厌氧发酵降解为甲烷和二氧化碳。
因水流和气泡的搅动，污泥床之上有一个污泥悬浮层。
反应器上部有设有三相分离器，用以分离消化气、消化液和污泥颗粒。
消化气自反应器顶部导出;污泥颗粒自动滑落沉降至反应器底部
的污泥床;消化液从澄清区出水。
UASB负荷能力很大，适用于高浓度有机废水的处理。
运行良好的UASB有很高的有机污染物去除率，不需要搅拌，能适应较大幅度的负荷冲击、温度和pH变化。
UASB反应区与三相分离器设计参数示意图
泵前重力投加
泵前重力投加是利用水泵叶轮的高速转动，使混凝剂迅速地分散到原水中。
这种方法安全可靠，节省混凝剂，一般适用于取水泵距水厂较近者。
比阻测定装置
污泥比阻是表示污泥过滤特性的综合性指标，它的物理意义是：单位质量的污泥在一定压力下过滤时在单位过滤面积上的阻力。
求此值的作用是比较不同的污泥(或同一污泥加入不同量的混合剂后)的过滤性能。
污泥比阻愈大，过滤性能愈差。
连续式常压干燥器的一种。
主要用于干燥小块或纤维质物料，如煤、肥皂、羊毛、棉花和其他纤维等。
单级萃取流程
单级萃取又称一次接触萃取，利用萃取剂，通过萃取作用使废水得到净化是废水物理化学处理法之一。
根据一种溶剂对不同物质具有不同溶解度这一性质，可将溶于废水中的某些污染物完全或部分分离出来。
电渗析装置
电渗析法是利用电场的作用，强行将离子向电极处吸引，致使电极中间部位的离子浓度大为下降，从而制得淡水的一种方法。
一般情况下水中离子都可以自由通过交换膜，除非人工合成的大分子离子。
方形曝气沉淀池
曝气是使空气与水强烈接触的一种手段，其目的在于将空气中的氧溶解于水中，或者将水中不需要的气体和挥发性物质放逐到空气中。
换言之，它是促进气体与液体之间物质交换的一种手段。
混流泵
混流泵是介于离心泵和轴流泵之间的一种泵。
混流泵的比转速高于离心泵，低于轴流泵，一般在300-500之间。
它的扬程比轴流泵高，但流量比轴流泵小，比离心泵大。
离心脱水机
离心脱水机是洗涤设备的一种，是采用内筒转动等离心方式，通过高速的旋转产生的离心力，将物件所含的水分甩出去的一种设备。
可以分为：下泄漏脱水机，上卸料脱水机，固定式离心脱水机，活动式脱水机。
立式多段焚烧炉
多段立式焚烧炉结构紧凑，操作弹性大，适用于各种污泥的焚烧处理。
多段炉的污泥自上而下进行干燥和焚烧，焚烧后的气体在炉内上升，在顶部与处于干燥阶段的含水率为65%一75%的泥饼逆向接触，对气体起到一定脱臭作用。
连续式重力浓缩池
浓缩池的作用是用于降低要经稳定、脱水处置过程或投弃的污泥的体积。
污泥浓缩后污泥增稠，污泥的含水率降低，污泥的体积大幅度地降低，从而可以大大降低其他工程措施的投资。
连续式重力浓缩池的基本构造特点是装有与刮泥机一起转动的垂
直搅拌栅,能使浓缩效果提高20%以上。
流化床焚烧炉
其炉体是由多孔分布板组成，在炉膛内加入大量石英砂，将石英砂加热到600度以上，并在炉底股入200度以上的热风，是热砂沸腾起来，再投入垃圾。
垃圾同热砂一起沸腾起来，垃圾很快被干燥，着火，燃烧。
未燃尽的垃圾比重交轻，继续沸腾燃烧，燃尽的垃圾比重较大，落到炉底，经过水冷却后，用分选设备将粗渣，细渣送到厂外，少量的中等炉渣和石英砂通过提升设备送回到垃圾焚烧炉中继续使用。
逆流回转焚烧炉
回转式焚烧炉是用冷却水管或耐火材料沿炉体排列，炉体水平放置并略为倾斜。
通过炉身的不停运转，使炉体内的垃圾充分燃烧，同时向炉体倾斜的方向移动，直至燃尽并排出炉体。
射流式水力冲击式空气扩散装置
双室平流式电解气浮池
气浮原理：把空气通入被处理的水中，并使之以微小气泡形式析出而成为载体，从而使絮凝体黏附在载体气泡上，并随之浮升到水面，形成泡沫浮渣(气、水、颗粒三相混合体)从水中分离出去。
水力循环澄清池
水力循环澄清池：在水射器的作用下，将池中的活性泥渣吸入和原水充分混合，从而加强了水中固体颗粒间的接触和吸附作用，形成良好的絮凝，加速了沉降速度使水得到澄清。
水力循环搅拌
水下空气扩散装置
顺流加料蒸发流程
塔式生物滤池
塔式生物滤池也是利用好氧微生物处理污水的一种构筑物，是生物膜法处理生活污水和有机工业污水的一种基本方法，通过近几年的实践表明，塔式滤池对处理含氰、酚、腈、醛等有毒污水效果较好，处理出水能符合要求。
污泥水分
斜板管沉淀池
这种沉淀池利用了层流原理，提高了沉淀池的处理能力，过流率可达36m3/(m2.h),比一般沉淀池的处理能力高出7-10倍，是一种新型高效沉淀设备。
旋风燃烧炉
旋风锅炉利用高速旋转的空气流使煤粒高速度旋转并强烈燃烧的圆筒形燃烧室(炉膛)。
旋风炉可用于锅炉等设备。
气流的高速旋转作用将煤粒抛向筒壁，煤粒在筒壁和筒壁附近的空间内燃烧，形成一个温度很高的区域，使灰渣溶化而粘在筒壁上。
压滤机
压滤机是一种常用的固液分离设备，它是利用一种特殊的过滤介质，对对象施加一定的压力，使得液体渗析出来。
压缩空气搅拌调制
空气搅拌一般是在池底设置穿孔管，穿孔管与鼓风机空气管路相连，利用压缩空气进行曝气搅拌。
其主要工作原理是利用空气与池内水体接触，搅动水体以防止水体中的悬浮物下沉，加速空气中的氧向水体转移，完成充氧目的。
此外，也加强了有机物、微生物与溶解氧的接触，对污水中有机物进行氧化分解。
（移动伸缩臂式格栅除污机图）
使用格栅除污机，一般是为了用其进行拦截并清除流体中各种形状杂物。
通过电机减速器的驱动，设备上的耙齿链就会朝着逆水流的方向做回转运动。
当耙齿链运转到设备的上部时，由于
槽轮和弯轨的导向作用，使的每组耙齿之间都会产生一个相对自清的运动，这样的话绝大部分固体物质就会由于重力的关系而落下来。
圆形气浮池
气浮池是指一种主要是运用大量微气泡扑捉吸附细小颗粒胶黏物使之上浮，达到固液分离的效果的池子。
圆形气浮池称为超效浅层气浮，是目前市场上最先进的气浮机，主要是是运用了浅池理论和零速度原理，及高效运用了国际先进的微氧化技术和高密度的离子气泡技术,改变了水的表面张力,大规模的提升了水中的溶解氧,大量的吸附了水中的短链有机物分子和有色基团,取得了生化和物化都难以降解的COD的技术突破。
沼气发电热量回收流程
沼气发电系统能积极、有效地利用沼气，可以将沼气中约30%的能量变为电力，40%的能量变为热能。
在污水处理厂中可利用这一热量给消化池进行加热。
沼气搅拌消化池
消化池通常指废水处理中所产生污泥的厌氧生物处理。
即污泥中的有机物在无氧条件下，被细菌降解为以甲烷为主的污泥气和稳定的污泥(称消化污泥)。
滚筒中和滤池
中和滤池分为普通中和滤池、升流式膨胀中和滤池和滚筒中和滤池。
过滤中和法仅用于酸性废水的中和处理。
酸性废水流经碱性滤料时与滤料进行中和反应的方法称为过滤中和法。
碱性滤料主要有石灰石、大理石、白云石等。
转鼓真空过滤机
真空过滤机主要有外滤面转鼓，内滤面转鼓，圆盘等真空过滤机。
真空过滤机过滤时，转鼓一部分浸在滤浆中，由原动机通过减速装置带动旋转。
带式干燥器
连续式常压干燥器的一种。
主要用于干燥小块或纤维质物料，如煤、肥皂、羊毛、棉花和其他纤维等。
