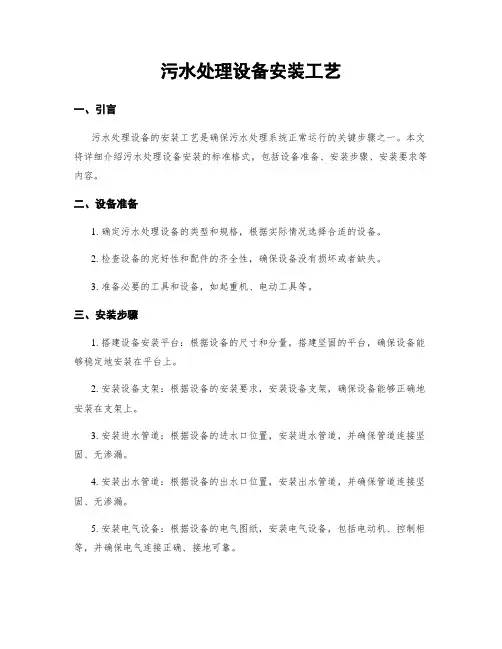

污水处理设备安装工艺

污水处理设备安装工艺一、引言污水处理设备的安装工艺是确保污水处理系统正常运行的关键步骤之一。

本文将详细介绍污水处理设备安装的标准格式，包括设备准备、安装步骤、安装要求等内容。

二、设备准备1. 确定污水处理设备的类型和规格，根据实际情况选择合适的设备。

2. 检查设备的完好性和配件的齐全性，确保设备没有损坏或者缺失。

3. 准备必要的工具和设备，如起重机、电动工具等。

三、安装步骤1. 搭建设备安装平台：根据设备的尺寸和分量，搭建坚固的平台，确保设备能够稳定地安装在平台上。

2. 安装设备支架：根据设备的安装要求，安装设备支架，确保设备能够正确地安装在支架上。

3. 安装进水管道：根据设备的进水口位置，安装进水管道，并确保管道连接坚固、无渗漏。

4. 安装出水管道：根据设备的出水口位置，安装出水管道，并确保管道连接坚固、无渗漏。

5. 安装电气设备：根据设备的电气图纸，安装电气设备，包括电动机、控制柜等，并确保电气连接正确、接地可靠。

6. 连接输送设备：根据设备的工艺要求，连接输送设备，如输送带、螺旋输送机等。

7. 安装附属设备：根据设备的要求，安装附属设备，如泵、阀门等，并确保设备安装正确、运行正常。

8. 进行设备调试：在安装完成后，进行设备调试，确保设备能够正常运行。

四、安装要求1. 安装过程中，必须按照设备创造商提供的安装说明进行操作，严禁随意更改安装方式。

2. 安装人员必须具备相关的技术资质和经验，熟悉设备的安装要求和操作流程。

3. 安装过程中，必须严格按照像关的安全操作规程进行操作，确保人身安全和设备安全。

4. 安装完成后，必须进行设备的调试和试运行，确保设备能够正常运行。

5. 安装完毕后，必须对设备进行检查和清洁，确保设备无损坏和杂物阻塞。

五、总结污水处理设备的安装工艺是确保设备正常运行的重要环节。

通过本文详细介绍了设备准备、安装步骤和安装要求，希翼能够对相关人员提供匡助，确保污水处理设备的安装质量和效果。

一体化污水处理设备施工工艺在设备就位前，需要进行垫铁布置和抄平工作。

根据设备安装标高配制各组垫铁，并使用水准仪将各垫铁组顶面抄到同一标高。

垫铁之间和垫铁与底座之间应紧密贴合，接触面积不得少于接触面积的70%，不得有松动现象。

然后进行设备的就位工作。

⒍设备安装1)设备安装前，应先进行设备的检查和清洗工作，确保设备无损坏和杂物。

2)安装设备时，应根据设备安装图和安装技术要求进行操作，确保设备安装正确、牢固。

3)设备安装完毕后，应进行验收和试运转，确保设备运行正常。

⒎管道连接1)管道连接前，应进行管道的清洗和检查工作，确保管道无杂物和损坏。

2)管道连接时，应根据管道连接图和连接技术要求进行操作，确保连接正确、牢固。

3)管道连接完毕后，应进行压力测试和泄漏检查，确保管道运行正常。

⒏电气安装1)电气安装前，应进行电气设备的检查和清洗工作，确保设备无损坏和杂物。

2)电气安装时，应根据电气安装图和安装技术要求进行操作，确保安装正确、牢固。

3)电气安装完毕后，应进行电气接线和调试工作，确保电气设备运行正常。

⒐设备保护1)设备安装完毕后，应进行设备的保护工作，防止设备受到损坏和污染。

2)设备保护措施包括设备覆盖、设备周围的围栏设置、设备的定期检查和维护等。

3)设备保护工作是确保设备长期稳定运行的重要保障。

在安装设备时，需要将设备吊装至其对应的施工部位上方，并调整好设备的方位。

接下来，需要将设备底座中心线与安装基准线对正，然后缓慢地将设备放置在安装部位上，以避免震动和碰撞的发生。

设备找正、找平是安装设备的重要步骤。

首先要检查设备中心位置和方位偏差，若符合以下要求，则设备中心位置偏差合格：当设备直径D≤2000毫米时，位置偏差在±5毫米之内；当D＞2000毫米时，位置偏差在±5毫米之内。

若不符合要求，则需要调整设备，使其符合上述要求。

设备方位沿底座环圆周测量其偏差，若符合以下要求：当D≤2000毫米时，方位偏差≤10毫米；当D＞2000毫米时，方位偏差≤15毫米，则设备方位符合要求。

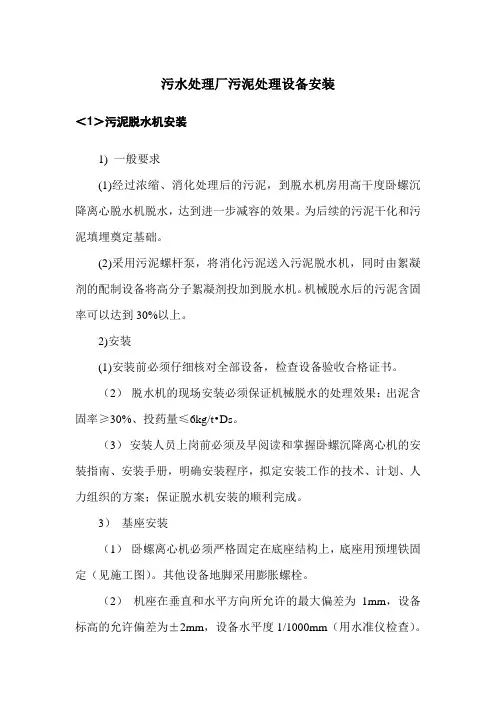

污水处理厂污泥处理设备安装＜1＞污泥脱水机安装1) 一般要求(1)经过浓缩、消化处理后的污泥，到脱水机房用高干度卧螺沉降离心脱水机脱水，达到进一步减容的效果。

为后续的污泥干化和污泥填埋奠定基础。

(2)采用污泥螺杆泵，将消化污泥送入污泥脱水机，同时由絮凝剂的配制设备将高分子絮凝剂投加到脱水机。

机械脱水后的污泥含固率可以达到30%以上。

2)安装(1)安装前必须仔细核对全部设备，检查设备验收合格证书。

（2）脱水机的现场安装必须保证机械脱水的处理效果：出泥含固率≥30%、投药量≤6kg/t•Ds。

（3）安装人员上岗前必须及早阅读和掌握卧螺沉降离心机的安装指南、安装手册，明确安装程序，拟定安装工作的技术、计划、人力组织的方案；保证脱水机安装的顺利完成。

3）基座安装（1）卧螺离心机必须严格固定在底座结构上，底座用预埋铁固定（见施工图）。

其他设备地脚采用膨胀螺栓。

（2）机座在垂直和水平方向所允许的最大偏差为1mm，设备标高的允许偏差为±2mm，设备水平度1/1000mm（用水准仪检查）。

（3）将离心机基础的四块预埋铁按精度要求调整位置和水平。

（4）离心机的四个机座支腿已随机配带机械减振器，安装时将减振器地脚板的螺栓、螺母上好。

整机找正后将地脚板与预埋铁焊接。

为保护离心机漆面，最好先将每个地脚板点焊4点，然后卸下地脚螺母将离心机吊开。

将地脚板完全焊好、冷却后，再将离心机吊回复位，并上紧地脚螺母。

4）设备吊装（1）起吊离心机组装时，必须使用四个长度相同的园形吊链，并将其连接在离心机机座的吊眼上，吊链应有足够长度。

（2）设备吊装时必须使用设备原装提供的吊耳。

5）工艺管路安装（1）脱水机的进泥、出泥管道必须同进、出料口对准连接处加橡胶绝缘片，保持弹性连接；管道宜短些，便于拆装。

（2）液体排出通道的管路应注意避免管道的弯头太多或小转弯半径；管径≮200mm，且大于排出口直径；排出管应有一定倾斜度。

（3）离心机与进泥管、加药管、滤液排放管和泥饼刀阀的连接全部采用弹性连接。

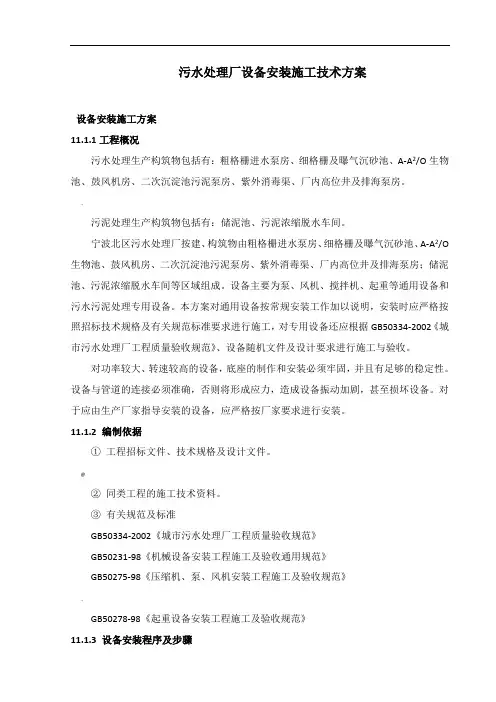

污水处理厂设备安装施工技术方案设备安装施工方案11.1.1工程概况污水处理生产构筑物包括有：粗格栅进水泵房、细格栅及曝气沉砂池、A-A2/O生物池、鼓风机房、二次沉淀池污泥泵房、紫外消毒渠、厂内高位井及排海泵房。

、污泥处理生产构筑物包括有：储泥池、污泥浓缩脱水车间。

宁波北区污水处理厂按建、构筑物由粗格栅进水泵房、细格栅及曝气沉砂池、A-A2/O 生物池、鼓风机房、二次沉淀池污泥泵房、紫外消毒渠、厂内高位井及排海泵房；储泥池、污泥浓缩脱水车间等区域组成。

设备主要为泵、风机、搅拌机、起重等通用设备和污水污泥处理专用设备。

本方案对通用设备按常规安装工作加以说明，安装时应严格按照招标技术规格及有关规范标准要求进行施工，对专用设备还应根据GB50334-2002《城市污水处理厂工程质量验收规范》、设备随机文件及设计要求进行施工与验收。

对功率较大、转速较高的设备，底座的制作和安装必须牢固，并且有足够的稳定性。

设备与管道的连接必须准确，否则将形成应力，造成设备振动加剧，甚至损坏设备。

对于应由生产厂家指导安装的设备，应严格按厂家要求进行安装。

11.1.2 编制依据①工程招标文件、技术规格及设计文件。

@②同类工程的施工技术资料。

③有关规范及标准GB50334-2002《城市污水处理厂工程质量验收规范》GB50231-98《机械设备安装工程施工及验收通用规范》GB50275-98《压缩机、泵、风机安装工程施工及验收规范》、GB50278-98《起重设备安装工程施工及验收规范》11.1.3 设备安装程序及步骤⑴ 设备安装施工程序】一般动设备施工程序@￥。

⑵ 设备安装前的准备工作① 重、大设备应编制运输及吊装方案。

② 设备安装前应认真与土建和业主做好协调，安排有条件施工的设备先安装。

③ 安装前各有关责任人及施工员应先熟悉施工图、规范、说明书等有关技术文件，在此基础上参加图纸会审会议及做好记录。

并向施工班组技术交底。

⑶ 设备安装步骤*①基础验收：基础验收应在甲、乙双方及监理方、基础施工方的共同参与下，按照设计基础图及土建单位提供的施工记录进行验收。

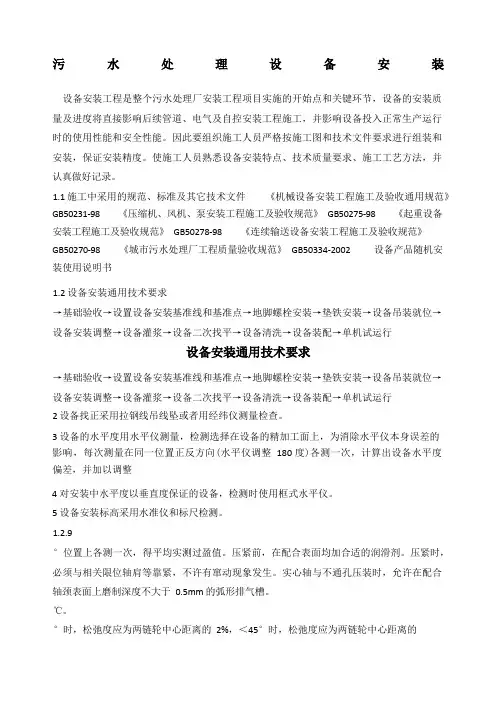

设备安装工程是整个污水处理厂安装工程项目实施的开始点和关键环节，设备的安装质量及进度将直接影响后续管道、电气及自控安装工程施工，并影响设备投入正常生产运行时的使用性能和安全性能。

因此要组织施工人员严格按施工图和技术文件要求进行组装和安装，保证安装精度。

使施工人员熟悉设备安装特点、技术质量要求、施工工艺方法，并认真做好记录。

1.1 施工中采用的规范、标准及其它技术文件《机械设备安装工程施工及验收通用规范》GB50231-98 《压缩机、风机、泵安装工程施工及验收规范》GB50275-98 《起重设备安装工程施工及验收规范》GB50278-98 《连续输送设备安装工程施工及验收规范》GB50270-98 《城市污水处理厂工程质量验收规范》GB50334-2002 设备产品随机安装使用说明书1.2 设备安装通用技术要求→基础验收→设置设备安装基准线和基准点→地脚螺栓安装→垫铁安装→设备吊装就位→ 设备安装调整→设备灌浆→设备二次找平→设备清洗→设备装配→单机试运行→基础验收→设置设备安装基准线和基准点→地脚螺栓安装→垫铁安装→设备吊装就位→ 设备安装调整→设备灌浆→设备二次找平→设备清洗→设备装配→单机试运行2 设备找正采用拉钢线吊线坠或者用经纬仪测量检查。

3 设备的水平度用水平仪测量，检测选择在设备的精加工面上，为消除水平仪本身误差的影响，每次测量在同一位置正反方向(水平仪调整180 度)各测一次，计算出设备水平度偏差，并加以调整4 对安装中水平度以垂直度保证的设备，检测时使用框式水平仪。

5 设备安装标高采用水准仪和标尺检测。

1.2.9°位置上各测一次，得平均实测过盈值。

压紧前，在配合表面均加合适的润滑剂。

压紧时，必须与相关限位轴肩等靠紧，不许有窜动现象发生。

实心轴与不通孔压装时，允许在配合轴颈表面上磨制深度不大于0.5mm 的弧形排气槽。

℃。

°时，松弛度应为两链轮中心距离的2%，＜45°时，松弛度应为两链轮中心距离的1-1.5%。

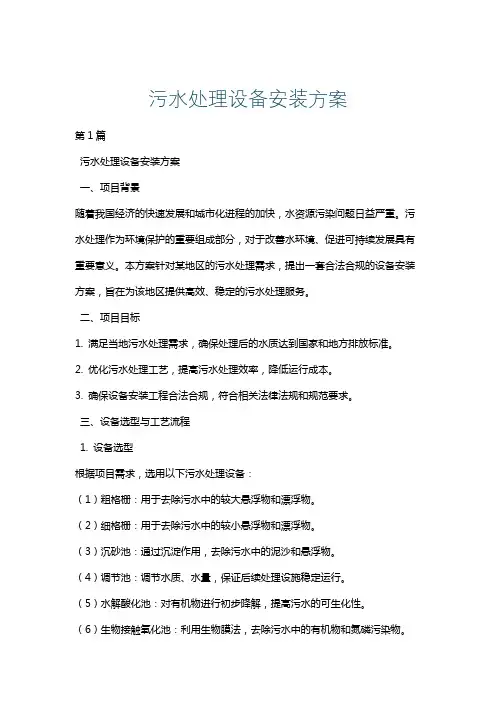

污水处理设备安装方案第1篇污水处理设备安装方案一、项目背景随着我国经济的快速发展和城市化进程的加快，水资源污染问题日益严重。

污水处理作为环境保护的重要组成部分，对于改善水环境、促进可持续发展具有重要意义。

本方案针对某地区的污水处理需求，提出一套合法合规的设备安装方案，旨在为该地区提供高效、稳定的污水处理服务。

二、项目目标1. 满足当地污水处理需求，确保处理后的水质达到国家和地方排放标准。

2. 优化污水处理工艺，提高污水处理效率，降低运行成本。

3. 确保设备安装工程合法合规，符合相关法律法规和规范要求。

三、设备选型与工艺流程1. 设备选型根据项目需求，选用以下污水处理设备：（1）粗格栅：用于去除污水中的较大悬浮物和漂浮物。

（2）细格栅：用于去除污水中的较小悬浮物和漂浮物。

（3）沉砂池：通过沉淀作用，去除污水中的泥沙和悬浮物。

（4）调节池：调节水质、水量，保证后续处理设施稳定运行。

（5）水解酸化池：对有机物进行初步降解，提高污水的可生化性。

（6）生物接触氧化池：利用生物膜法，去除污水中的有机物和氮磷污染物。

（7）二沉池：对生物接触氧化池的出水进行固液分离，保证出水水质。

（8）污泥浓缩池：对产生的污泥进行浓缩处理，降低污泥处理成本。

（9）污泥脱水机：对浓缩后的污泥进行脱水处理，降低污泥体积。

2. 工艺流程（1）预处理：粗格栅、细格栅、沉砂池、调节池。

（2）生化处理：水解酸化池、生物接触氧化池、二沉池。

（3）污泥处理：污泥浓缩池、污泥脱水机。

四、设备安装与施工1. 设备安装（1）根据设备安装图纸和工艺要求，进行设备安装。

（2）确保设备安装符合相关法律法规和规范要求。

（3）对设备进行调试，保证设备正常运行。

2. 施工要求（1）施工前，办理相关施工手续，确保工程合法合规。

（2）施工过程中，严格遵守施工规范，确保工程质量。

（3）施工结束后，进行验收，确保工程达到预期效果。

五、运行与维护1. 运行管理（1）建立健全运行管理制度，确保设备正常运行。

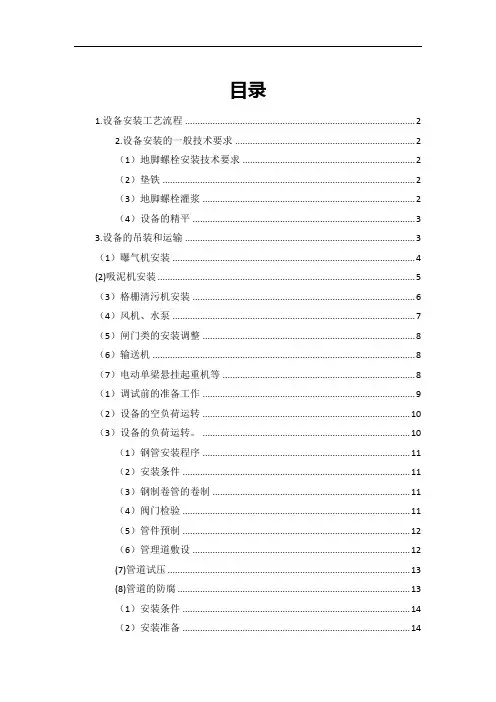

目录1.设备安装工艺流程 (2)2.设备安装的一般技术要求 (2)（1）地脚螺栓安装技术要求 (2)（2）垫铁 (2)（3）地脚螺栓灌浆 (2)（4）设备的精平 (3)3.设备的吊装和运输 (3)（1）曝气机安装 (4)(2)吸泥机安装 (5)（3）格栅清污机安装 (6)（4）风机、水泵 (7)（5）闸门类的安装调整 (8)（6）输送机 (8)（7）电动单梁悬挂起重机等 (8)（1）调试前的准备工作 (9)（2）设备的空负荷运转 (10)（3）设备的负荷运转。

(10)（1）钢管安装程序 (11)（2）安装条件 (11)（3）钢制卷管的卷制 (11)（4）阀门检验 (11)（5）管件预制 (12)（6）管理道敷设 (12)(7)管道试压 (13)(8)管道的防腐 (13)（1）安装条件 (14)（2）安装准备 (14)1设备安装1.设备安装工艺流程设备基础检查→测量放线→基础面垫铁位置找平→掏基础孔→设备现场运输→设备开箱检查→设备吊装就位→设备就位复核→基础地脚螺栓二次灌浆→养护→设备精平→单机调试2.设备安装的一般技术要求（1）地脚螺栓安装技术要求1）地脚地脚螺栓的光杆部分必须清洁无油污, 必要时采用明火烧烤且清除油污, 螺纹部分应涂油脂。

2）地脚螺栓拧紧后, 螺栓必须露出1.5~5个螺距。

3）地脚螺栓与基础孔壁的距离应大于15mm。

4）地脚螺栓与孔底应留有30~50mm的距离。

（2）垫铁1）每个地脚螺栓的近旁至少应有一组垫铁, 在不影响二次灌浆的情况下, 垫铁应尽量靠近地脚螺栓。

2）相邻两组垫铁的间距一般为500mm, 对承重较大的重型设备, 其间距应为250mm。

3）斜垫铁必须成对使用, 其斜度一般为1/20至1/10, 对重心较高或振动较大的设备, 宜采用1/20的斜度。

4）每组垫铁应减少块数,一般不超过三块,摆放位置时,成对斜垫铁在上,平垫铁应放在下面。

5）配对的斜垫铁应接触平稳, 其搭接接触长度不少于斜垫铁总长度的3/4, 检查时先用重量为0.25㎏手锤敲击每组垫铁, 听声音核实配对斜垫铁保证无松动现象, 再用0.05mm塞尺检查（不应塞入宽度的1/5）。

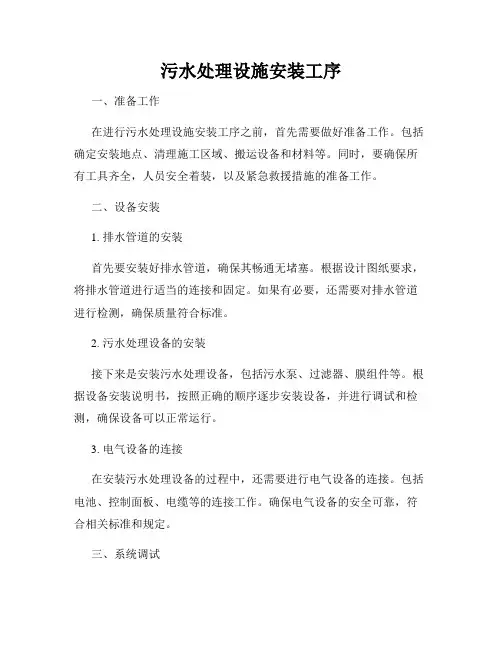

污水处理设施安装工序一、准备工作在进行污水处理设施安装工序之前，首先需要做好准备工作。

包括确定安装地点、清理施工区域、搬运设备和材料等。

同时，要确保所有工具齐全，人员安全着装，以及紧急救援措施的准备工作。

二、设备安装1. 排水管道的安装首先要安装好排水管道，确保其畅通无堵塞。

根据设计图纸要求，将排水管道进行适当的连接和固定。

如果有必要，还需要对排水管道进行检测，确保质量符合标准。

2. 污水处理设备的安装接下来是安装污水处理设备，包括污水泵、过滤器、膜组件等。

根据设备安装说明书，按照正确的顺序逐步安装设备，并进行调试和检测，确保设备可以正常运行。

3. 电气设备的连接在安装污水处理设备的过程中，还需要进行电气设备的连接。

包括电池、控制面板、电缆等的连接工作。

确保电气设备的安全可靠，符合相关标准和规定。

三、系统调试完成设备安装后，需要进行系统调试工作。

包括各项设备的联动测试、电气设备的调试、系统参数的设定等工作。

通过系统调试，确保污水处理设施可以正常运行，满足设计要求。

四、安全检查安装完成后，还需要进行安全检查工作。

包括检查设备和管道的连接情况、电气设备的工作状态、安全防护措施的设置等。

确保设施安装完全符合安全要求，不存在任何安全隐患。

五、验收和交付最后一步是进行污水处理设施的验收和交付工作。

由相关单位进行验收，检查设施的安装质量和运行效果是否符合要求。

通过验收后，方可正式交付使用。

综上所述，污水处理设施安装工序是一个复杂而重要的工作，需要严格按照规定程序和标准要求进行。

只有做好每一个环节，才能确保设施安装质量和运行效果的可靠性。

希望相关人员在进行污水处理设施安装工序时，认真细致，做好每一个细节，确保工作的顺利进行和高质量完成。

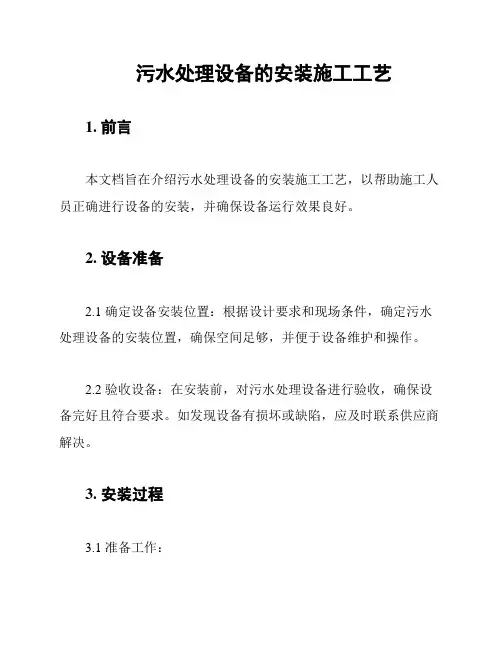

污水处理设备的安装施工工艺1. 前言本文档旨在介绍污水处理设备的安装施工工艺，以帮助施工人员正确进行设备的安装，并确保设备运行效果良好。

2. 设备准备2.1 确定设备安装位置：根据设计要求和现场条件，确定污水处理设备的安装位置，确保空间足够，并便于设备维护和操作。

2.2 验收设备：在安装前，对污水处理设备进行验收，确保设备完好且符合要求。

如发现设备有损坏或缺陷，应及时联系供应商解决。

3. 安装过程3.1 准备工作：- 施工人员应佩戴必要的安全防护用品，如安全帽、防护眼镜和手套等。

- 准备所需的工具和设备，如扳手、电动工具和支架等。

3.2 安装设备：- 根据设备的安装要求和图纸，按照正确的顺序安装设备。

- 使用合适的工具和方法进行设备的连接和安装，确保紧固牢固。

- 安装过程中注意保护设备表面，避免划伤或损坏。

3.3 接通管道：- 根据设计要求，在设备安装完毕后，正确连接进出水管道。

- 检查管道连接是否密封良好，防止泄漏。

4. 完工验收4.1 检查设备：- 在安装完成后，仔细检查设备的安装质量和连接是否牢固。

- 确保所有管道连接紧密，无渗漏情况。

- 检查设备的电气线路是否正确、牢固，无松动或短路。

4.2 设备运行测试：- 接通电源，启动设备，进行运行测试。

- 观察设备运行情况，检查各部件工作是否正常。

- 测试设备的自动控制系统，确保其准确可靠。

4.3 验收记录：- 根据施工完成情况，填写并保存完工验收记录。

- 记录设备的安装日期、施工人员、检查结果等重要信息。

5. 安全注意事项安装过程中，施工人员应严格遵守以下安全注意事项：- 佩戴必要的安全防护用品。

- 使用合适的工具和设备，避免人为伤害或设备损坏。

- 遵守安全操作规程，防止电器触电事故和其他意外事件发生。

- 合理分配工作任务，确保团队合作和施工进度。

6. 总结本文档简要介绍了污水处理设备的安装施工工艺，涵盖了设备准备、安装过程、完工验收和安全注意事项等关键内容。

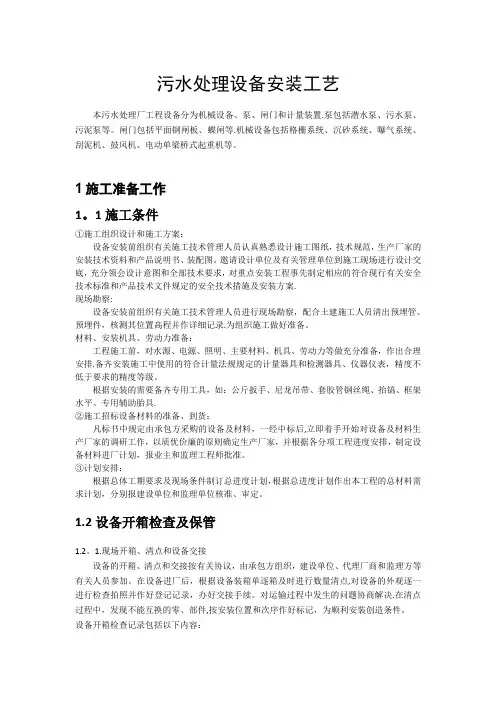

污水处理设备安装工艺本污水处理厂工程设备分为机械设备、泵、闸门和计量装置.泵包括潜水泵、污水泵、污泥泵等。

闸门包括平面钢闸板、蝶闸等.机械设备包括格栅系统、沉砂系统、曝气系统、刮泥机、鼓风机、电动单梁桥式起重机等。

1施工准备工作1。

1施工条件①施工组织设计和施工方案：设备安装前组织有关施工技术管理人员认真熟悉设计施工图纸，技术规范，生产厂家的安装技术资料和产品说明书、装配图。

邀请设计单位及有关管理单位到施工现场进行设计交底，充分领会设计意图和全部技术要求，对重点安装工程事先制定相应的符合现行有关安全技术标准和产品技术文件规定的安全技术措施及安装方案.现场勘察:设备安装前组织有关施工技术管理人员进行现场勘察，配合土建施工人员清出预埋管、预埋件，核测其位置高程并作详细记录.为组织施工做好准备。

材料、安装机具、劳动力准备：工程施工前，对水源、电源、照明、主要材料、机具、劳动力等做充分准备，作出合理安排.备齐安装施工中使用的符合计量法规规定的计量器具和检测器具、仪器仪表，精度不低于要求的精度等级。

根据安装的需要备齐专用工具，如：公斤扳手、尼龙吊带、套胶管钢丝绳、抬镐、框架水平、专用辅助胎具.②施工招标设备材料的准备、到货：凡标书中规定由承包方采购的设备及材料，一经中标后,立即着手开始对设备及材料生产厂家的调研工作，以质优价廉的原则确定生产厂家，并根据各分项工程进度安排，制定设备材料进厂计划，报业主和监理工程师批准。

③计划安排：根据总体工期要求及现场条件制订总进度计划，根据总进度计划作出本工程的总材料需求计划，分别报建设单位和监理单位核准、审定。

1.2设备开箱检查及保管1.2。

1.现场开箱、清点和设备交接设备的开箱、清点和交接按有关协议，由承包方组织，建设单位、代理厂商和监理方等有关人员参加。

在设备进厂后，根据设备装箱单逐箱及时进行数量清点,对设备的外观逐一进行检查拍照并作好登记记录，办好交接手续。

对运输过程中发生的问题协商解决.在清点过程中，发现不能互换的零、部件,按安装位置和次序作好标记，为顺利安装创造条件。

污水处理工程电气设备安装方案一、变压器安装方案1、安装前检查（1）检查变压器的出厂合格证、产品说明书、试验记录、安装图等技术文件是否完整，外观是否良好。

（2）拆下变压器柜的后门，检查母排连接尺寸、形式是否与高低压柜相配。

（3）地坪平整，基础槽钢已验收。

（4）高压柜已安装就位。

2、安装（1）把变压器推至设计位置（变压器低压侧朝里）（2）用4个千斤顶把变压器抬起，使滚轮离开地面。

（3）拆掉滚轮，将两根200×100的槽钢（预制好，长短为1400mm），塞入变压器滚轮槽钢内并挨近滚轮架外侧，调整槽钢位置，使其与中心线对称，调整槽钢水平度（小于1mm）和两根槽钢的平行度（小于2mm），就位后与基础槽钢焊接固定牢靠。

（4）拆掉变压器的柜后门。

（5）将变压器柜推入变压器，使其就位，一侧紧靠高压电器柜，先后与高压电器柜对齐。

（6）将变压器柜后门装好，形成整体，并调整变压器柜位置，使其垂直度与相邻高压柜的不平面度、间隙、高低差达到要求（按高低压电器柜安装要求检查）。

（7）变压器柜与基础槽钢用螺栓固定坚固。

（8）查变压器位置是否准确，离变压器四周、顶底的距离符合要求。

（9）放下千斤顶使变压器就位，使变压器水平，水平度不应大于1/1000，并用螺栓将变压器滚轮槽钢与基础槽钢固定坚固。

（10）接地应密切、可靠。

二、高低压配电柜安装方案1、本工程低压配电柜电屏及动力箱安装应遵守《电气装置安装工程盘、柜及二次回路结线施工及验收规范》（GB5171-92）和现行有关技术规范的规定。

2、屏、柜搬运和安装时应采取防震、防潮、防止框架变形和漆面受损等措施；3凡所使用的设备及器具均应符合国家或者部颁的现行有效的技术标准、合格证；4、屏、柜的特殊要求的电气元件，应按规定妥善保管；5、设备到达现场后，应有监理单位、业主及施工单位三方均在现场的情况下作下列验收检查：（1）技术文件、合格证、说明书等证件检查；（2）型号、规格、附件、备件等检查。

污水处理厂设备安装方案1.通用设备安装1.1设备安装工程必须按施工图、设备技术文件、设备安装使用说明书、装配图进行施工。

在施工中若发现问题, 需修改原设计, 应及时提出建设性的修改建议, 经过设计单位、甲方同意后, 并出具设计变更, 方可按照修改后的设计施工。

1.2设备在安装过程中, 应按自检、互检和专检相结合的原则, 对每道工序进行检验和记录, 并以这些检查记录作为工程验收的依据。

对于隐蔽工程, 必须在隐蔽前经检查合格, 甲乙双方签字认可后, 方可隐蔽, 并做好隐蔽记录。

1.3设备运输从设备临时堆放处运至施工现场, 吨位较大的设备使用吊车和卡车运输, 吨位较小的设备采用平板车运输。

1.4设备开箱检查(1)在设备到货后, 我方可配合甲方做好检验工作, 并及时整理编号记录, 设备开箱检查应在设备安装就位前进行, 应尽量避免二次搬运前开箱, 以免造成设备损坏或零部件丢失, 易损设备如开箱检查后, 对不能及时安装的, 应将设备重新封好。

开箱检查应甲、乙、监理三方负责人参加, 共同验收、记录、并签字认可。

1)开箱要求:2)设备不损坏, 附件不丢失。

3)开箱前应由施工技术负责人事先查明设备型号、箱号、存放地点, 以免开错箱。

4)检查时应确认设备型号、规格与设计相符, 设备外观和保护包装是否良好, 如有缺陷、损坏和锈蚀应如实作出记录, 签字认可。

5)按照装箱单清点零件、部件、附件、备件, 校对出厂合格证和其它技术文件是否齐全并做好记录。

进设备在开箱前一定读懂随机文件, 清楚无误后方可开箱。

检查完毕, 甲乙双方签字办理中间移交手续。

1.5基础检查验收(1)设备基础在施工完成后, 要求会同甲方、监理、土建单位进行基础验收。

(2)设备基础要检查其外观质量、外形尺寸、中心线偏移、标高、表面不平度等符合规范要求。

(3)预留和预埋的检查(4)为保证安装质量和施工顺利进行, 设备按照基础的预留孔位置、尺寸必须符合要求, 预埋板必须牢固、平整, 标高正确。

污水处理厂主要设备安装1、格栅安装主轴的安装水平偏差不应大于0.3/1000 ，上下轴安装的允许偏差为3mm ，并且上下轴转动应灵活。

格栅齿耙之间缝隙按设计要求调整，格栅机的角度允许偏差2 度。

牵引件运转应正常，且应无卡涉、打滑和偏移现象，栅条应同时啮合。

2、泵的安装安装程序：基础验收f开箱检查f放线f垫铁f配置铲麻面f地脚螺栓安装T设备就位安装一校正调整一基础灌浆一拆装清洗一二次精平一各部位检查一试运转。

整体出厂的泵在防锈保质期内，其内部零件不宜拆卸，清洗和检查应符合设备技术伫。

整体安装的泵，纵向安装水平偏差不应大于0.10/1000 ，横向安装水平偏差不应大于0.20/1000 ，测量时应选在泵的进出口法兰面或其它水平面上进行测量；解体安装的泵纵向和横向安装水平偏差均不应大于0.05/1000 ，并应在水平中分面、轴的外露部分、底座的水平加工面上进行测量。

管道与泵连接时应符合以下规定：管子内部和管端应清洗洁净，清除杂物，密封面和螺纹不应损伤。

吸入管道和输出管道应有各自的支架，泵不得直接承受管道的重量。

相互连接的法兰端面应平行，螺纹管接头轴线应对中，不应借法兰螺栓或管接头强行连接。

管道与泵连接后，应复验泵的原找正精度，当发现管道连接引起的误差时，应调整管道。

管道与泵连接后，不应在其上进行焊接和气割；需要时，应拆下管道和采取必要的措施，并防止焊渣进入泵内。

泵的吸、排出管道的配置应符合设计及规范规定。

试运转前检查内容及要求：驱动机的转向应与泵的转向相符；各指示仪表、安全保护装置及电控装置均应灵敏、准确、可靠。

各固定联接部位无松动；各润滑部位加注润滑剂的规格和数量应符合设备技术文件的规定；有预润滑要求的部位应按规定进行预润滑。

盘车灵活、无异常现象。

泵起动前，泵的出入口阀门应处于下列位置：吸入管路阀门全开；排出管路阀门：离心泵全闭，其它泵全开(混流泵真空引水时，全闭)试运转：设备试运转应符合设备技术文件的规定，试运转过程中各固定部位不应有松动，转子及各运动部位运转正常，不得有异常声响及磨擦现象，附属系统运转正常，管道连接牢固，无渗漏现象；湿度及润滑符合设备技术文件规定；安全保护，电控装置及各部分仪表均应灵敏，正确可靠；机械密封的泄漏量不应大5m1/h ，填料密封的泄漏量应符合表3的规定。

污水处理厂工程设备安装施工方案及技术措施1.1施工中采用的规范、标准及其它技术文件《机械设备安装工程施工及验收通用规范》GB50231-98《压缩机、风机、泵安装工程施工及验收规范》GB50275-98 《起重设备安装工程施工及验收规范》GB50278-98《连续输送设备安装工程施工及验收规范》GB50270-98《破碎、粉磨设备安装工程施工及验收规范》GB50276-98设计施工图纸及其他国家有关规范标准1.2罗茨鼓风机安装1.2.1安装程序基础校核一开箱检查一基础放线一设备吊装就位一拆检清洗一校正调平一附属系统安装一电气及控制系统安装一检查加油f试运转。

1.2.2开箱检查除设备安装一般规定要求外，应核对叶轮、机壳和其它部位的主要安装尺寸，应符合设计要求；风机进出口方向（或角度）应与设计相符，叶轮旋转方向和定子导流方向应符合设备技术文件的规定；风机所露部分各加工面无锈蚀；转子的叶轮和轴颈、齿轮的齿而和齿轮轴颈等主要零部件的重要部位应无碰伤及明显的变形；进气口和排气口应有盖板遮盖，并应防止尘土和杂物进入。

1.2.3配套的电动机、隔音、减振、过滤及控制设备符合设计要求。

1.2.4整体出厂的风机搬运和吊装时，绳索不得捆缚在转子和机壳上盖或轴承上盖的吊耳上，解体出厂的风机绳索的捆缚不得损伤机件表面，转子和齿轮的轴颈、测振部位均不应作为捆缚部位，转子和机壳的吊装应保持水平。

1.2.5拆检清洗1.2.5.1各机件和附属设备应清洗洁净，当有锈蚀时应消除，并应防止安装期间产生锈蚀。

1.2.6垫铁和底座1.2.6.1应按机组的大小选用成对斜垫铁，各块垫铁之间及垫铁与底座之间的接触面面积均不应小于接合面的70%,局部间隙不应大于0.05mmo1.2.6.2采用座浆法，平垫铁的安装水平偏差允差不应大于0.10/1000,同时各部分的平垫铁应保持在同一标高位置上,其标高允差为±l1111n;采用无垫铁安装法埋设的临时垫铁的安装水平偏差不应大于0.2/1000,其标高允许偏差为±2mm。

污水处理系统安装工序污水处理系统安装是一项复杂的工程，需要严格按照规定的工序进行，以确保系统正常运行。

下面将详细介绍污水处理系统安装的工序步骤。

1. 确定安装位置首先，需要根据设计图纸确定污水处理系统的安装位置。

一般而言，系统应远离居民区、水源地和易燃物品存放区，同时要方便排放废水和污泥。

2. 准备施工材料在安装污水处理系统之前，需要提前准备好所需的施工材料，如管道、阀门、槽罐等。

确保材料的质量符合相关标准要求。

3. 进行基础施工在安装污水处理系统之前，需要先进行基础施工。

首先，要对安装位置进行测量、挖掘和填土，确保地面平整并承受得住系统的重量。

4. 安装主体设备接下来，需要将污水处理系统的主体设备进行安装。

根据设计要求，按照正确的顺序和方法安装各个设备，如曝气机、搅拌器、过滤器等。

5. 安装管道连接在主体设备安装好之后，需要进行管道的连接工作。

将各个设备之间以及系统内部的管道进行连接，并进行漏水测试，确保系统正常运行。

6. 完成电气接线除了管道连接，还需要对污水处理系统进行电气接线工作。

将主体设备和控制器等设备进行电气连接，并进行电气测试，确保系统的电气部分正常运行。

7. 调试系统完成所有上述步骤后，需要对污水处理系统进行调试。

通过启动设备、调节参数等操作，确保系统的各项功能正常运行，达到设计要求。

8. 进行试运行最后，进行污水处理系统的试运行。

对系统进行长时间运行测试，观察系统的处理效果，并根据实际情况进行必要的调整和改进。

通过以上工序步骤的严格执行，污水处理系统的安装工作将更加规范高效，为确保系统的正常运行提供了可靠保障。

希望以上内容能够对您有所帮助。
