漏电保护器知识大全值得收藏一编文章介绍有点长度，有耐心的可以看完，没耐心的可以选择阅读.1.什么是漏电保护器?漏电保护器（漏电保护开关）是一种电气安全装置。
将漏电保护器安装在低压电路中，当发生漏电和触电时，且达到保护器所限定的动作电流值时，就立即在限定的时间内动作自动断开电源进行保护。
2.漏电保护器的结构组成是什么?漏电保护器主要由三部分组成：检测元件、中间放大环节、操作执行机构。
①检测元件。
由零序互感器组成，检测漏电电流，并发出信号。
②放大环节。
将微弱的漏电信号放大，按装置不同（放大部件可采用机械装置或电子装置），构成电磁式保护器相电子式保护器。
③执行机构。
收到信号后，主开关由闭合位置转换到断开位置，从而切断电源，是被保护电路脱离电网的跳闸部件。
3.漏电保护器的工作原理是什么?①当电气设备发生漏电时，出现两种异常现象：一是，相电流的平衡遭到破坏，出现零序电流；二是，正常时不带电的金属外壳出现对地电压（正常时，金属外壳与大地均为零电位）。
②零序电流互感器的作用漏电保护器通过电流互感器检测取得异常讯号，经过中间机构转换传递，使执行机构动作，通过开关装置断开电源。
电流互感器的结构与变压器类似，是由两个互相绝缘绕在同一铁心上的线圈组成。
当一次线圈有剩余电流时，二次线圈就会感应出电流。
③漏电保护器工作原理将漏电保护器安装在线路中，一次线圈与电网的线路相连接，二次线圈与漏电保护器中的脱扣器连接。
当用电设备正常运行时，线路中电流呈平衡状态，互感器中电流矢量之和为零（电流是有方向的矢量，如按流出的方向为"＋"，返回方向为"－"，在互感器中往返的电流大小相等，方向相反，正负相互抵销）。
由于一次线圈中没有剩余电流，所以不会感应二次线圈，漏电保护器的开关装置处于闭合状态运行。
当设备外壳发生漏电并有人触及时，则在故障点产生分流，此漏电电流经人体—大地—工作接地，返回变压器中性点（并未经电流互感器），致使互感器申流入、流出的电流出现了不平衡（电流矢量之和不为零），一次线圈申产生剩余电流。

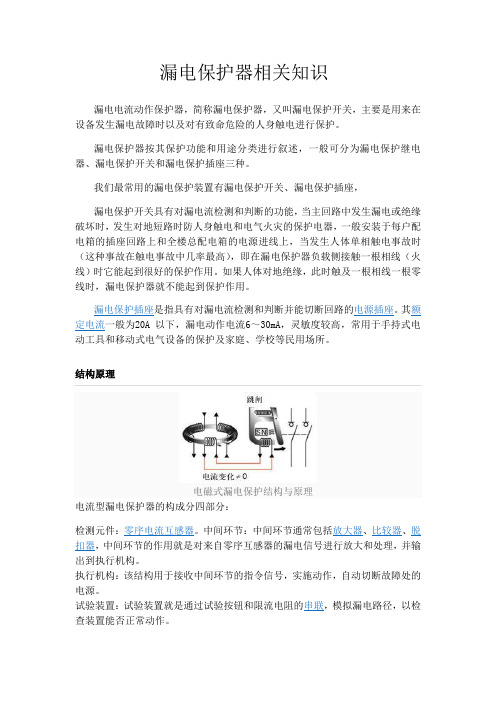

漏电保护器相关知识漏电电流动作保护器，简称漏电保护器，又叫漏电保护开关，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电进行保护。
漏电保护器按其保护功能和用途分类进行叙述，一般可分为漏电保护继电器、漏电保护开关和漏电保护插座三种。
我们最常用的漏电保护装置有漏电保护开关、漏电保护插座，漏电保护开关具有对漏电流检测和判断的功能，当主回路中发生漏电或绝缘破坏时，发生对地短路时防人身触电和电气火灾的保护电器，一般安装于每户配电箱的插座回路上和全楼总配电箱的电源进线上，当发生人体单相触电事故时（这种事故在触电事故中几率最高），即在漏电保护器负载侧接触一根相线（火线）时它能起到很好的保护作用。
如果人体对地绝缘，此时触及一根相线一根零线时，漏电保护器就不能起到保护作用。
漏电保护插座是指具有对漏电流检测和判断并能切断回路的电源插座。
其额定电流一般为20A以下，漏电动作电流6～30mA，灵敏度较高，常用于手持式电动工具和移动式电气设备的保护及家庭、学校等民用场所。
结构原理电磁式漏电保护结构与原理电流型漏电保护器的构成分四部分：检测元件：零序电流互感器。
中间环节：中间环节通常包括放大器、比较器、脱扣器，中间环节的作用就是对来自零序互感器的漏电信号进行放大和处理，并输出到执行机构。
执行机构：该结构用于接收中间环节的指令信号，实施动作，自动切断故障处的电源。
试验装置：试验装置就是通过试验按钮和限流电阻的串联，模拟漏电路径，以检查装置能否正常动作。
基本原理分析利用零序电流互感器采集，电源来的两根线里的电流差（剩余电流）很小（一般为mA级），如果有人触电，相当于火线上有经过电阻漏电，零序电流互感器二次采集到剩余电流，中间环节的作用进行放大和处理，并输出到执行机构，自动切断故障处的电源。
装设范围1992 年国家技术监督局发布的国标GB13955-1992《漏电保护器安装和运行》, 对全国城乡装设漏电保护器做出统一规定。

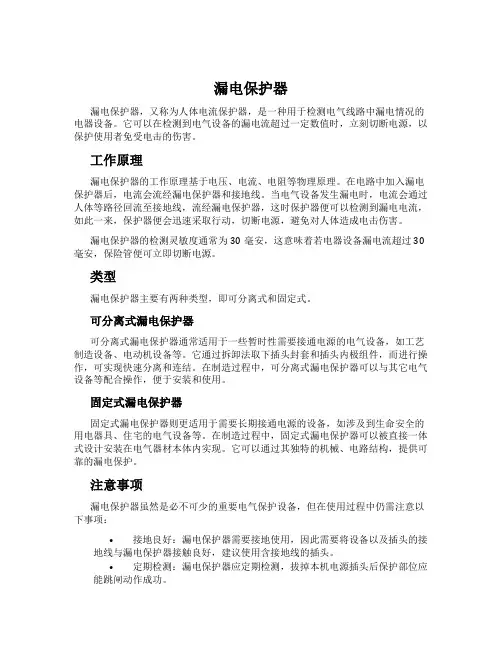

漏电保护器漏电保护器，又称为人体电流保护器，是一种用于检测电气线路中漏电情况的电器设备。
它可以在检测到电气设备的漏电流超过一定数值时，立刻切断电源，以保护使用者免受电击的伤害。
工作原理漏电保护器的工作原理基于电压、电流、电阻等物理原理。
在电路中加入漏电保护器后，电流会流经漏电保护器和接地线。
当电气设备发生漏电时，电流会通过人体等路径回流至接地线，流经漏电保护器，这时保护器便可以检测到漏电电流，如此一来，保护器便会迅速采取行动，切断电源，避免对人体造成电击伤害。
漏电保护器的检测灵敏度通常为30毫安，这意味着若电器设备漏电流超过30毫安，保险管便可立即切断电源。
类型漏电保护器主要有两种类型，即可分离式和固定式。
可分离式漏电保护器可分离式漏电保护器通常适用于一些暂时性需要接通电源的电气设备，如工艺制造设备、电动机设备等。
它通过拆卸法取下插头封套和插头内极组件，而进行操作，可实现快速分离和连结。
在制造过程中，可分离式漏电保护器可以与其它电气设备等配合操作，便于安装和使用。
固定式漏电保护器固定式漏电保护器则更适用于需要长期接通电源的设备，如涉及到生命安全的用电器具、住宅的电气设备等。
在制造过程中，固定式漏电保护器可以被直接一体式设计安装在电气器材本体内实现。
它可以通过其独特的机械、电路结构，提供可靠的漏电保护。
注意事项漏电保护器虽然是必不可少的重要电气保护设备，但在使用过程中仍需注意以下事项：•接地良好：漏电保护器需要接地使用，因此需要将设备以及插头的接地线与漏电保护器接触良好，建议使用含接地线的插头。
•定期检测：漏电保护器应定期检测，拔掉本机电源插头后保护部位应能跳闸动作成功。
•厂家原装：为了确保安全性，建议使用厂家原装的漏电保护器。
•维护保养：保护器的正常工作，还需注意其外观状态、接触件紧固度及散热处理等。
结语漏电保护器的应用范围较广，如住宅、工厂、学校、医院等场所中的一些重要的电气设备或用电器具等都需要添加漏电保护器，以确保使用者的安全。
漏电保护的基本知识讲解1.漏电保护的基本概念从发明并使用电以后，电不仅为人类的日常生活、学习教育、工业生产等方面带来 I很多方便，同时—人类带来一定的潜在危害。
其中，漏电就是危害人类的主要事故原因。
|漏电可能烧坏电器,引起火灾，或者使人触电，造成人身伤害。
1．1漏电保护的功能特点为了避免漏电事故的发生，避免许多不必要的损失，就诞生了漏电保护装置，用来保护电气设备成人身安全。
比较常见的就是漏电保护器（漏电开关），如图2-1所示。
漏电保护器主要用于电路或电器绝缘设备发生对地断路器或人身触电时，自动切断电源，从而保护人身成设备不受损害。
1-1漏电保护器漏电保护是一种低压安全保护电器，是对低压电网中的直接和间触电的一种有效保护。
断路器和熔断器主要是用于切断电源供电线路，保护动作电流是按线路上的正常工作最大负荷电浼来确定的，电流较大，而漏电保护器则依靠剩余电流进行动作，正常运行时，系统的剩余电流几乎为零.在发生漏电和触电时，电路产生剩余电流，这个电流对断路器和熔断器来说根本不足以使其动作、而漏电保护则会可靠的动作。
一旦有事故发生，马上切断电源，保命电路和人身安全。
在低压配电系统中设置漏电保护器是防止人身触电事故的有效措施之一，也是防止漏电一起的电气火灾和电器设备损害事故的的技术措施。
但安装漏电保护器不等于绝对的安全，运行中仍以预防为主，并同时采取其他防止触电和电气设备损坏事故的措施。
1.2漏电保护器的种类根据漏电保护器的动作原理，可将其分位电压型和电流型两大类。
电流型的漏电保护器比电压型的漏电保护器优越。
目前,市场上的漏电保护器类型较多,其功能也比较繁多,常用的几种漏电保护器如下所列：①只具有漏电电保护断电功能，使用时必须与熔断器、热继电器.过流继电器等保护元件配合;②同时具有过载保护功能；③同时具有短路保护功能；④同时具有过载、短路保护功能；⑤同时具有短路、过负荷，漏电、过压及欠压功能。
带有漏电保护功能的插座如图2-4所示。

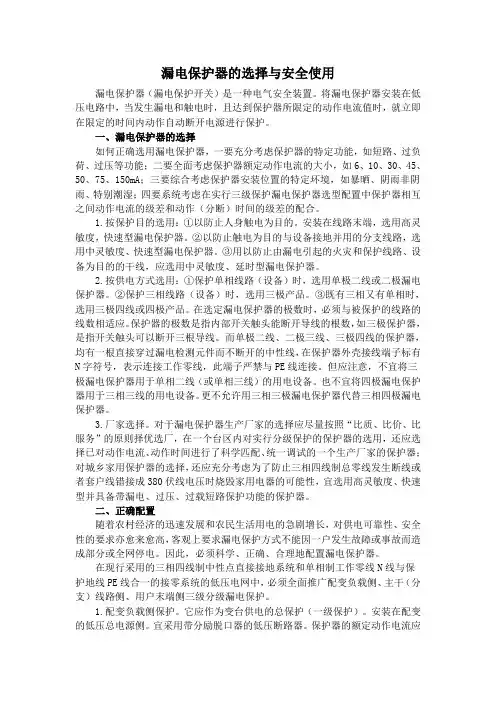

漏电保护器的选择与安全使用漏电保护器（漏电保护开关）是一种电气安全装置。
将漏电保护器安装在低压电路中，当发生漏电和触电时，且达到保护器所限定的动作电流值时，就立即在限定的时间内动作自动断开电源进行保护。
一、漏电保护器的选择如何正确选用漏电保护器，一要充分考虑保护器的特定功能，如短路、过负荷、过压等功能；二要全面考虑保护器额定动作电流的大小，如6、10、30、45、50、75、150mA；三要综合考虑保护器安装位置的特定环境，如暴晒、阴雨非阴雨、特别潮湿；四要系统考虑在实行三级保护漏电保护器选型配置中保护器相互之间动作电流的级差和动作（分断）时间的级差的配合。
1.按保护目的选用：①以防止人身触电为目的。
安装在线路末端，选用高灵敏度，快速型漏电保护器。
②以防止触电为目的与设备接地并用的分支线路，选用中灵敏度、快速型漏电保护器。
③用以防止由漏电引起的火灾和保护线路、设备为目的的干线，应选用中灵敏度、延时型漏电保护器。
2.按供电方式选用：①保护单相线路（设备）时，选用单极二线或二极漏电保护器。
②保护三相线路（设备）时，选用三极产品。
③既有三相又有单相时，选用三极四线或四极产品。
在选定漏电保护器的极数时，必须与被保护的线路的线数相适应。
保护器的极数是指内部开关触头能断开导线的根数，如三极保护器，是指开关触头可以断开三根导线。
而单极二线、二极三线、三极四线的保护器，均有一根直接穿过漏电检测元件而不断开的中性线，在保护器外壳接线端子标有N字符号，表示连接工作零线，此端子严禁与PE线连接。
但应注意，不宜将三极漏电保护器用于单相二线（或单相三线）的用电设备。
也不宜将四极漏电保护器用于三相三线的用电设备。
更不允许用三相三极漏电保护器代替三相四极漏电保护器。
3.厂家选择。
对于漏电保护器生产厂家的选择应尽量按照“比质、比价、比服务”的原则择优选厂，在一个台区内对实行分级保护的保护器的选用，还应选择已对动作电流、动作时间进行了科学匹配、统一调试的一个生产厂家的保护器；对城乡家用保护器的选择，还应充分考虑为了防止三相四线制总零线发生断线或者套户线错接成380伏线电压时烧毁家用电器的可能性，宜选用高灵敏度、快速型并具备带漏电、过压、过载短路保护功能的保护器。
漏电保护器使用常识一、安装家用漏电保护器的意义：家用漏电保护器是一种在规定条件下，当漏电电流达到或超过定值时能自动断开电路的机械开关电器或组合电器；装设家用漏电保护器的目的主要是用来对有致命危险的人身触电进行保护；实践证明，推广使用漏电保护器是安全用电、有效防止人身触电的一项重要技术措施，也是防止由漏电而引起的电气火灾和电气设备损坏事故的技术措施。
二、家用漏电保护器使用中的注意事项：(1)漏电保护器既能起保护人身安全的作用，还能监督用户家中设备的对地绝缘状况。
但不要以为安装了漏电保护器后，就可以万无一失而麻痹大意，应仍以预防为主(因它仅属基本保护措施中的一种附加保护)。
只有思想上引起重视，合理使用电器设备，才是实现安全用电的根本保证。
(2)漏电保护器是在人体发生单相触电事故时，才能起到保护作用的。
如果人体对地处于绝缘状态，一旦是触及了两根相线或一根相线与一根零线时，保护器就并不会动作，即此时它起不到保护作用。
家中电器及线路应按规定使用，敷设导线时，应穿管，不应直接埋在墙壁内。
(3)漏电保护器安装点以后的线路应是对地绝缘的。
若对地绝缘降低，漏电电流超过某一定值(通常为30mA左右)时，保护器便会动作并切断电源。
所以要求线路的对地绝缘必须良好，否则将经常发生误动作，影响正常用电。
(4)在漏电保护器每次动作之后，都要立即查明原因，待排除故障后方能再次投入并恢复送电。
(5)漏电保护器使用中应加强日常维护，并定期(每月)在通电状态下按动试验按钮，检查其动作是否可靠，以确证其性能良好。
（6）选购家用漏电保护器时，应选用国际或国内知名品牌，可选择同时带过流保护的产品。
建议选用价格在50元以上的。
三、家用漏电保护器跳闸动作的原因有哪些？答：(1)漏电保护器所处位置于潮湿或渗漏地方，其绝缘就会下降，引起跳闸；(2)室内暗敷线路接头处理不当或施工过程中造成导线绝缘破坏，在一定时期随着导线使用期限的延长或过载等因素，使原本绝缘薄弱的部位绝缘程度更加下降，导致相线接地，引起保护器跳闸；(3)由于照明电器如控制开关、插座等长时间使用，也会使其自身绝缘下降，导致相线接地而引起保护器跳闸；(4)空调、冰箱、微波炉、电熨斗、电热水器等家用电器的内部导线或接线端子绝缘破坏，导致相线接地，引起保护器跳闸。
漏电保护器知识漏电保护器又称漏电保护开关，是一种新型的电气安全装置，其主要用途：1、防止由于电气设备和电气线路漏电引起的触电事故。
2、防止用电过程中的单相触电事故。
3、及时切断电气设备运行中的单相接地故障，防止因漏电引起的电气火灾事故。
4、在用电过程中，由于电气设备本身的缺陷、使用不当和安全技术措施不利而造成的人身触电和火灾事故，给人民的生命和财产带来了不应有的损失，而漏电保护器的出现，对预防各类事故的发生，及时切断电源，保护设备和人身安全，提供了可靠而有效的技术手段。
漏电保护器的工作原理漏电保护器全称残余电流动作保护器，主要由三部分组成：检测元件、中间放大环节和操作执行机构。
电气设备漏电时，将呈现出异常的电流和电压信号。
漏电保护装置通过检测此异常电流或异常电压信号，经信号处理，促使执行机构动作，借助开关设备迅速切断电源，实施漏电保护下图是漏电保护开关在三相四线系统中的一般接线图。
RCD其中：TA为零序电流互感器，GF为主开关，TL为主开关GF的分励脱扣器线圈当被保护电路发生漏电或有人触电时，由于漏电电流的存在，通过TA 一次侧各相负荷电流的相量和不再等于零，即IL1+IL2+IL3+IN工0产生了剩余电流，TA二次侧线圈就有感应电动势产生，此信号经中间环节进行处理和比较，当达到预定值时，使主开关分励脱扣器线TL通电，驱动主开关GF自动跳闸，迅速切断被保护电路的供电电源，从而实现保护。
漏电保护器主要参数漏电保护器有分断电路的功能，同时内部电路需要供电，因此在选择漏电保护器时首先确保定电压＞＜额＜频率＞＜额定电流＞满足配电网络的需求。
同时漏电保护器需要按照漏电流大小进行动作，因此具有三个独特的参数:1、额定漏电动作电流在规定的条件下，使漏电保护器动作的电流值。
例如30mA的保护器，当通入电流值达到30mA时，保护器即动作断开电源。
2、额定漏电动作时间是指从突然施加额定漏电动作电流起，到保护电路被切断为止的时间。
例如30mA＜ 0.1s的保护器，从电流值达到30mA起，到主触头分离止的时间不超过0.1s。
3、额定漏电不动作电流在规定的条件下，漏电保护器不动作的电流值，一般应选漏电动作电流值的二分之一。
例如漏电动作电流30mA的漏电保护器，在电流值达到15mA以下时, 保护器不应动作，否则因灵敏度太高容易误动作，影响用电设备的正常运行。
漏电保护器电路原理图介绍图中L 为电磁铁线圈，漏电时可驱动闸刀开关 K1断开，每个桥臂用两只1N4007串联可提 高耐压。
R3、R4阻值很大，所以K1合上时，流经L 的电流很小，不足以造成K1断开。
R3、 R4为可控硅T1、T2的均压电阻，可以降低对可控硅的耐压要求。
K2为试验按钮，起模拟 漏电的作用。
按压试验按钮 K2，K2接通，相当于外线火线对地有漏电，这样，穿过磁环的 三相电源线和零线的电流的矢量和不为零， 磁环上的检测线圈的a 、b 两端就有感应电压输出， 此电压立即触发T2导通。
由于C2预先有一定电压，T2导通后，C2便经R6、R5、T2放电, 使R5上产生电压触发T1导通。
T1、T2导通后，流经L 的电流增大，使电磁铁动作，驱动 开关K1断开，试验按钮的作用是随时可检查本装置功能是否完好。
用电设备漏电引起电磁 铁动作的原理与此相同。
R1为压敏电阻，起过压保护作用。
漏电保护器主要作用漏电保护器内部装有零序互感器，随时监测火线与零线的电流，正常情况下，电流从火线流 到零线，两根电线的电流应该是相等的，在零序互感器上感应出的磁场大小相同方向相反， 相互抵消蹩皿。
漏电轉器工作R1RJ 4f0k 12 ST 1693x R647k C2丄 KI200 R4 nBT169D CtR53JkR9510k f 0漏电时，一部分电流流入大地，导致火线的电流大于零线，零序互感器内的磁场不再平衡，其次级绕组便感应出电压，触发内部的晶闸管，晶闸管导通后接通电磁脱扣器电源，使脱扣器立即自动跳闸关闭电源。
漏电保护器能够防止触电的原因就在于此，因为漏电后，它能够在0.1秒内断开电源，因此可以保证安全。
举例煤矿电动机及其供电线路发生的漏电故障常见的有以下几种：1、由于受潮使电动机及其供电线路绝缘电阻下降，漏地电流增加使电动机外壳及电器外壳带电；2、电动机及其供电线路绝缘因老化、机械损伤或电压性击穿等原因使一相接地（金属性接地或弧光接地）；3、电动机及其供电线路带电体的裸露部分（如有机械性损坏或检修时）被人员直接或通过工具等导电体接触造成一相接地的触电事故（偶然性、短暂性）。
放大电路电珀动作线魅检测府耶平斷电紀’经过腹大’奥动电密动柞拔鹅发生漏电故障，如不及时保护，特别在煤矿井下有着严重的后果：它可能导致人身生命的危险；它可能引起瓦斯、煤尘的爆炸；它可能提前点燃雷管。
对于中性点接地系统以及系统有着较大分布电容的中性点不接地系统都有可能使电动机一相绕组烧毁。
为此对煤矿电动机及其供电线路，特别是井下，必须进行漏电保护。
什么是直接接触和间接接触保护?当人体接触带电体有电流通过人体时，就叫人体触电。
按照人体触电的原因可分为直接触电和间接触电。
直接触电，是指人体直接触及带电体（如触及相线），导致的触电。
间接触电，是指人体触及正常情况下不带电，故障情况下带电的金属导体（如触及漏电设备的外壳），导致的触电。
根据触电的原因不同，对触电所采取的防触电措施也分为：直接接触保护相间接接触保护。
直接接触保护一般可采用绝缘、防护罩、围栏、安全距离等措施；间接接触保护一般可采用保护接地（接零）、保护切断、漏电保护器等措施。
人体触电时的危险是什么?人体触电时，通入人体的电流越大相电流持续的时间越长就越危险。
感知—摆其危险程度大致可以划分为三个阶段: 脱—室颤。
①感知阶段。
由于通入电流很小，人体能有感觉（一般大于0.5mA ），此时对人不构成危害。
②摆脱阶段。
指手握电极触电时，人能摆脱的最大电流值（一般大于10mA ），此电流虽有一定危险，但可以自己摆脱，所以基本也构不成致命的危险。
当电流增大到一定程度，触电者将因肌肉收缩，发生痉挛导致抓紧带电体，不能自己摆脱。
③室颤阶段。
随电流加大和触电时间延长（一般大于50mA和Is），将导致发生心室颤动，如果不立即断开电源，将会导致死亡。
由此可以看出，心室颤动是人体触电致死的最主要原因。
所以，对人的保护，常用不引起心室颤动，作为确定电击保护特性的依据。
“30mA s”的安全性是什么？通过大量的动物试验和研究表明，引起心室颤动不仅与通过人体的电流（I）有关，而且与电流在人体中持续的时间（t）有关，即由通过人体的安全电量Q=i x t来确定，一般为50mA s。
就是说当电流不大于50mA，电流持续时间在Is以内时，一般不会发生心室颤动。
但是，如果按照50mA s控制，当通电时间很短而通人电流较大时（例如500mA< 0.1s ），仍然会有引发心室颤动的危险。
虽然低于50mA s不会发生触电致死的后果，但也会导致触电者失去知觉或发生二次伤害事故。
实践证明，用30mA s作为电击保护装置的动作特性，无论从使用的安全性还是制造方面来说都比较合适，与50mA s相比较有1.67倍的安全率（K=50/30=1.67 ）。
从“30mA s这个安全限值可以看出，即使电流达到100mA，只要漏电保护器在0.3s之内动作并切断电源, 人体尚不会引起致命的危险。
故30mA s这个限值也成为漏电保护器产品的选用依据。
哪些用电设备需安装漏电保护器？《施工现场临时用电安全技术规范》中规定，施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处设置漏电保护装置。
”以上规定讲了三个方面：①施工现场所有用电设备都要装设漏电保护器。
因为建筑施工露天作业、潮湿环境、人员多变，再加上设备管理环节薄弱，所以用电危险性大，要求所有用电设备包括动力及照明设备、移动式和固定式设备等。
当然不包括使用安全电压供电和隔离变压器供电的设备。
②原有按规定进行的保护接零（接地）措施仍按要求不变，这是安全用电的最基本的技术措施不能拆除。
③漏电保护器安装在用电设备负荷线的首端处。
这样做的目的，对用电设备进行保护的同时，也对其负荷线路进行保护，防止由于线路绝缘损坏造成的触电事故。
为什么进行了保护接零（接地）后，还要加装漏电保护器？无论保护接零还是接地措施，其保护范围都是伺限的。
例如保护接零”，就是把电气设备的金属外壳与电网的零线连接，并在电源侧加装熔断器。
当用电设备发生碰壳故障（某相与外壳碰触）时，则形成该相对零线的单相短路，由于短路电流很大，迅速将保险熔断，断开电源进行保护。
其工作原理是把碰壳故障”改变为单相短路故障”，从而获取大的短路电流切断保险。
然而，工地的电气碰壳故障并不频繁，经常发生的是漏电故障，如设备受潮、负荷过大、线路过长、绝缘老化等造成的漏电，这些漏电电流值较小，不能迅速切断保险，因此，故障不会自动消除而长时间存在。
但这种漏电电流对人身安全已构成严重的威胁。
所以，还需要加装灵敏度更高的漏电保护器进行补充保护。
漏电保护器的种类有哪些？漏电保护器按不同方式分类来满足使用的选型。
如按动作方式可分为电压动作型和电流动作型；按动作机构分，有开关式和继电器式；按极数和线数分，有单极二线、二极、二极三线等等。
下面按动作灵敏度和按动作时间分类：①按动作灵敏度可分为：高灵敏度：漏电动作电流在30mA以下；中灵敏度：30~1000mA ；低灵敏度：1000mA以上。
②按动作时间可分为：快速型：漏电动作时间小于0.1s ;延时型：动作时间大于0.1s，在0.1-2S 之间；反时限型：随漏电电流的增加，漏电动作时间减小。
当额定漏电动作电流时，动作时间为0.2~1s ；1.4倍动作电流时为0.1，0.5s ；4.4倍动作电流时为小于0.05s。
电子式与电磁式漏电保护器有何不同？漏电保护器按脱扣方式不同分为电子式与电磁式两类:①电磁脱扣型漏电保护器，以电磁脱扣器作为中间机构，当发生漏电电流时使机构脱扣断开电源。
这种保护器缺点是：成本高、制作工艺要求复杂。
优点是：电磁元件抗干扰性强和抗冲击（过电流和过电压的冲击）能力强；不需要辅助电源；零电压和断相后的漏电特性不变。
②电子式漏电保护器，以晶体管放大器作为中间机构，当发生漏电时由放大器放大后传给继电器，由继电器控制开关使其断开电源。
这种保护器优点是：灵敏度高（可到5mA）;整定误差小，制作工艺简单、成本低。
缺点是：晶体管承受冲击能力较弱，抗环境干扰差；需要辅助工作电源（电子放大器一般需要十几伏的直流电源），使漏电特性受工作电压波动的影响；当主电路缺相时，保护器会失去保护功能。
漏电断路器有哪些保护功能?漏电保护器主要是当用电设备发生漏电故障时提供保护的装置，安装漏电保护器时，应另外安装过流保护装置。
