佛山科学技术学院-计算机网络-实验报告-三层交换机基本配置

佛山科学技术学院实验报告课程名称计算机网络原理实验项目三层交换机基本配置一、实验目的1.了解三层交换的功能、特点及工作原理；2.掌握三层交换机实现路由功能的方法。

二、实验原理1.交换机的三层交换实际是具有路由功能的交换机，支持路由功能。

2.交换机实现路由功能和两种情况，一种是通过vlan ip实现不同vlan间的路由；再一种是通过设置端口三层模式，通过端口ip（一般为某个网段的默认网关），实现不同网络间的路由。

三、实验步骤1.使用SVI实现不同VLAN间的路由在一般的二层交换机组成的网络中，VLAN实现了网络流量分割，不同的VLAN 间是不能互相通信的。

如果要实现VLAN间的通信必须借助路由实现：一种是利用路由器，另一种是借助具有三层功能的交换机。

三层交换机在对第一个数据流进行路由后，会产生一个MAC地址与IP地址的映射表，当同样的数据流再次通过时，将根据此表直接从二层通过而不是再次路由，从而消除了路由器进行路由选择而造成网络的延迟，提高了数据包转发的效率，消除了路由器可能产生的网络瓶颈问题。

VLAN间的主机通信为不同网段间的通信，需要通过三层设备对数据进行路由转发才可以实现，通过在三层交换机上为各VLAN配置SVI接口，利用三层交换机的路由功能实现VLAN间的路由。

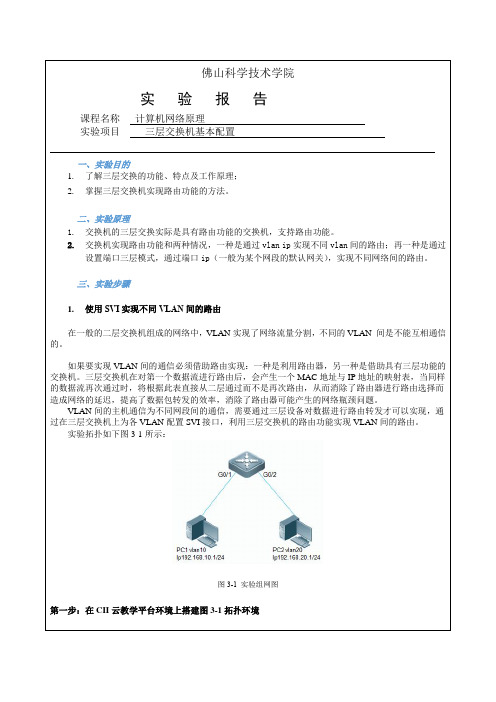

实验拓扑如下图3-1所示：图3-1 实验组网图第一步：在CII云教学平台环境上搭建图3-1拓扑环境第二步：在三层交换机上创建VLANRuijie>enableRuijie#configure terminalRuijie(config)#vlan 10Ruijie(config-vlan)#vlan 20Ruijie(config-vlan)#exit第三步：在三层交换机上将端口划分到相应的VLANRuijie(config)#interface g0/1Ruijie(config-if)#switchport mode access //可选项Ruijie(config-if)#switchport access vlan 10 //将vlan 10划分到f0/1口Ruijie(config-if)#exitRuijie(config)#interface g0/2Ruijie(config-if)#switchport mode access //可选项Ruijie(config-if)#switchport access vlan 20 //将vlan 20划分到f0/2口Ruijie(config-if)#exit第四步：在三层交换机上创建并开启SVI口，给VLAN配置地址Ruijie(config)#interface vlan 10 //创建SVI口并进入VLAN的SVI接口模式Ruijie(config-if)#ip address 192.168.10.254 255.255.255.0 //给SVI接口配置IP地址Ruijie(config-if)#exitRuijie(config)#interface vlan 20Ruijie(config-if)#ip address 192.168.20.254 255.255.255.0Ruijie(config-if)#exit第五步，验证测试用属于VLAN10的PC1来PING属于VLAN20的PC2的地址。

交换机基本配置实验报告一、实验目的。

本实验旨在通过对交换机进行基本配置，掌握交换机的基本功能和操作方法，了解交换机的工作原理，为今后的网络管理和维护工作打下基础。

二、实验环境。

本次实验使用的设备和软件环境如下：1. 交换机，Cisco Catalyst 2960。

2. 电脑，Windows 10操作系统。

3. 软件，Cisco网络模拟软件Packet Tracer。

三、实验内容。

1. 连接交换机。

首先，将电脑和交换机通过网线连接起来，确保连接的网线是正常的，然后打开Packet Tracer软件，创建一个新的网络拓扑图，将交换机和电脑拖入拓扑图中，并连接它们。

2. 登录交换机。

在电脑上打开命令提示符，使用Telnet或SSH协议登录交换机，输入交换机的IP地址和登录密码，成功登录后，进入交换机的命令行界面。

3. 设置交换机主机名。

在交换机的命令行界面中，使用命令“hostname Switch1”将交换机的主机名设置为“Switch1”。

4. 设置管理IP地址。

使用命令“interface vlan1”进入VLAN1接口配置模式，然后使用命令“ip address 192.168.1.1 255.255.255.0”设置交换机的管理IP地址为192.168.1.1，子网掩码为255.255.255.0。

5. 设置管理密码。

使用命令“enable secret cisco”设置交换机的特权模式密码为“cisco”，用于提升特权级别时的验证。

6. 保存配置。

最后，使用命令“copy running-config startup-config”将当前的配置保存到交换机的NVRAM中，以便下次重启后配置不会丢失。

四、实验总结。

通过本次实验，我们成功地对交换机进行了基本配置，包括设置主机名、管理IP地址和特权密码等操作。

掌握了交换机的基本配置方法，为今后的网络管理工作打下了基础。

五、实验心得。

在实验过程中，我们发现了一些问题，比如在设置管理IP地址时需要进入VLAN1接口配置模式，这些细节需要我们在实际操作中多加注意。

交换机基本配置实验报告:交换机的配置实验报告你还在为交换机基本配置实验报告而烦恼么?不用担心，接下来是小编为大家收集的交换机基本配置实验报告，欢迎大家阅读：交换机基本配置实验报告：《网络通讯基础》实验报告书班级：姓名：学号：课程名称网络通讯基础实验项目实验项目5交换机基本配置实验项目类型验证演示综合设计其他指导教师成绩√一、实验目的(1)了解交换机配置的方法。

(2)掌握CLI配置环境。

(3)掌握交换机的基本配置。

二、实验设备及环境交换机一台、计算机一台、配置电缆一条，直通网线一条。

三、实验步骤建立实验环境在交换机关机的情况下，利用带RJ45连接器的配置电缆(Console线)将计算机的串口与交换机的Console口相连。

用上面提到的控制台配置方法，进入命令行(CLI)配置模式，首先进入用户模式。

配置交换机的名称和密码Switch>(用户模式提示符)Switch>enable(进入特权模式)Switch#(特权模式提示符)Switch#configterminal(进人全局配置模式)Switch(config)#(全局配置模式提示符)Switch(config)#hostnameSwitchA(设置主机名为SwitchA。

为交换机命名，能够唯一的标识网络中的每台交换机，有助于对网络的管理)SwitchA(config)#nohostnameSwitchA(还原交换机的名称) Switch(config)#enablepasswordcisco(设置进入特权模式的使能密码，密码要求设置为5~8个字符，且区分大小写)Switch(config)#enablesecretcisco1(设置加密的使能密码，作用与enablepassword相同，但更加安全。

一般只需要设置这个密码。

)Switch(config)#end(退回到特权模式)Switch#showrunning-config(显示当前运行的配置)Switch#copyrunning-configstartup-config(保存配置) 对交换机进行了配置操作，只是修改了当前运行的配置，如果希望交换机重启以后该配置继续生效，则必须把当前的运行配置保存为启动配置。

三层交换实验实验报告一、实验目的本次三层交换实验的主要目的是深入理解三层交换技术的工作原理和应用场景，掌握三层交换机的配置方法和功能实现，通过实际操作和实验验证，提高对网络层交换技术的理解和应用能力。

二、实验环境1、硬件设备：三层交换机：型号为_____，数量为_____台。

二层交换机：型号为_____，数量为_____台。

计算机：数量为_____台。

2、软件工具：网络模拟软件：＿____操作系统：＿____3、网络拓扑结构：本次实验采用了以下网络拓扑结构：（此处插入网络拓扑图，并对图中的设备和连接进行简要说明）三、实验原理1、三层交换技术三层交换技术是将二层交换技术和三层路由技术结合起来的一种网络技术。

它在二层交换的基础上，通过识别数据包中的 IP 地址信息，实现了不同 VLAN 之间的通信，从而提高了网络的性能和灵活性。

2、 VLAN 技术VLAN（Virtual Local Area Network）即虚拟局域网，是将一个物理的局域网在逻辑上划分成多个不同的广播域。

通过 VLAN 技术，可以有效地控制广播风暴，提高网络的安全性和管理效率。

3、 IP 路由技术IP 路由是指根据数据包中的 IP 地址信息，将数据包从源地址转发到目的地址的过程。

在三层交换中，路由功能是通过软件或硬件实现的。

四、实验步骤1、设备连接与初始化按照网络拓扑结构，将三层交换机、二层交换机和计算机通过网线连接起来，并给所有设备上电。

对三层交换机和二层交换机进行初始化配置，包括设置设备名称、管理 IP 地址等。

2、 VLAN 划分在二层交换机上创建不同的 VLAN，并将相应的端口划分到不同的VLAN 中。

例如，创建 VLAN 10、VLAN 20，将端口 1-10 划分到VLAN 10，将端口 11-20 划分到 VLAN 20。

3、三层交换机配置创建 VLAN 接口：在三层交换机上为每个 VLAN 创建相应的VLAN 接口，并配置 IP 地址。

交换机的基本配置实验报告交换机的基本配置实验报告一、实验目的本实验旨在探索交换机的基本配置，并了解其在网络中的重要作用。

通过实际操作，加深对交换机的理解，掌握其基本配置方法和技巧。

二、实验原理交换机是一种用于连接计算机网络中多个设备的网络设备。

它能够根据目的地址将数据包转发到相应的目标设备，提高网络传输效率和安全性。

三、实验步骤1. 连接交换机：将交换机与计算机通过网线连接，确保物理连接正常。

2. 登录交换机：打开计算机上的终端软件，通过串口或Telnet方式登录交换机的控制台界面。

3. 配置基本信息：在控制台界面中，输入用户名和密码进行登录。

进入交换机的配置模式后，设置交换机的主机名、IP地址、子网掩码等基本信息，以便进行后续配置。

4. 配置端口：根据实际需求，对交换机的端口进行配置。

可以设置端口的速率、双工模式、VLAN等参数，以适应不同的网络环境和设备需求。

5. 配置VLAN：通过创建和配置虚拟局域网（VLAN），将交换机的端口划分为不同的广播域，增强网络的安全性和管理能力。

6. 配置链路聚合：通过将多个物理链路绑定为一个逻辑链路，提高链路的带宽和冗余性，增加网络的可靠性。

7. 配置STP：通过启用生成树协议（STP），防止网络中出现环路，避免广播风暴和数据包冲突，提高网络的稳定性。

8. 配置ACL：通过访问控制列表（ACL），对网络流量进行过滤和控制，保护网络的安全性和隐私。

9. 保存配置：在完成交换机的基本配置后，及时保存配置文件，以便下次启动时自动加载。

四、实验结果通过以上步骤，成功完成了交换机的基本配置。

经过测试，交换机能够正常工作，并能够按照配置的规则进行数据包的转发和处理。

各个端口、VLAN、链路聚合等功能也能够正常运行。

五、实验总结本次实验通过实际操作，深入了解了交换机的基本配置方法和技巧。

交换机作为网络中重要的设备，其配置对于网络的性能和安全至关重要。

合理配置交换机的端口、VLAN、链路聚合等参数，能够提高网络的传输效率和可靠性，增强网络的安全性和管理能力。

一、实验目的本次实验旨在通过对交换机进行基本配置，使学生掌握交换机的基本功能和操作方法，了解交换机的工作原理，为今后的网络管理和维护工作打下基础。

二、实验环境1. 实验设备：三层交换机一台2. 实验软件：网络仿真软件（如Cisco Packet Tracer）3. 实验工具：网络仿真软件配套的虚拟网络设备三、实验内容1. 交换机的基本操作2. 交换机的基本配置3. 交换机的安全配置四、实验步骤1. 交换机的基本操作（1）启动交换机，并进入用户模式。

（2）查看交换机的版本信息、硬件信息等。

（3）进入特权模式，进行高级配置。

（4）退出特权模式，返回用户模式。

2. 交换机的基本配置（1）配置交换机的主机名。

（2）配置交换机的登录信息，包括用户名和密码。

（3）配置交换机的VLAN信息。

（4）配置交换机的端口信息，包括端口描述、VLAN分配等。

3. 交换机的安全配置（1）配置交换机的访问控制列表（ACL），限制访问权限。

（2）配置交换机的SSH功能，提高远程登录的安全性。

（3）配置交换机的Telnet功能，允许远程登录。

五、实验结果与分析1. 交换机的基本操作通过实验，学生掌握了交换机的基本操作，包括启动、进入用户模式、查看设备信息、进入特权模式等。

2. 交换机的基本配置（1）配置交换机的主机名。

实验结果显示，交换机成功设置了主机名，并在后续操作中正确显示。

（2）配置交换机的登录信息。

实验结果显示，交换机成功设置了用户名和密码，并验证了登录信息。

（3）配置交换机的VLAN信息。

实验结果显示，交换机成功创建了VLAN，并将端口分配到了对应的VLAN。

（4）配置交换机的端口信息。

实验结果显示，交换机成功设置了端口描述和VLAN分配，并验证了端口信息。

3. 交换机的安全配置（1）配置交换机的ACL。

实验结果显示，交换机成功配置了ACL，并验证了访问权限。

（2）配置交换机的SSH功能。

实验结果显示，交换机成功配置了SSH功能，并验证了远程登录的安全性。

交换机基本配置实验报告交换机基本配置实验报告一、实验目的本次实验的目的是学习交换机的基本配置，并掌握交换机的基本功能和操作。

二、实验设备1. 一台交换机2. 两台电脑3. 两根网线三、实验步骤1. 连接设备将两台电脑分别与交换机通过网线连接起来，确保连接无误。

2. 登录交换机打开电脑上的终端仿真软件，通过串口或者网口连接到交换机上。

输入正确的用户名和密码，成功登录交换机。

3. 设置主机名在交换机的命令行界面中，输入以下命令来设置交换机的主机名：Switch> enableSwitch# configure terminalSwitch(config)# hostname MySwitchMySwitch(config)#4. 配置管理IP地址在交换机的命令行界面中，输入以下命令来配置管理IP地址：MySwitch(config)# interface vlan 1MySwitch(config-if)# ip address 192.168.0.1 255.255.255.0 MySwitch(config-if)# no shutdownMySwitch(config-if)# exitMySwitch(config)#5. 配置端口在交换机的命令行界面中，输入以下命令来配置端口：MySwitch(config)# interface fastEthernet 0/1MySwitch(config-if)# switchport mode accessMySwitch(config-if)# switchport access vlan 1MySwitch(config-if)# exitMySwitch(config)#6. 配置VLAN在交换机的命令行界面中，输入以下命令来配置VLAN：MySwitch(config)# vlan 10MySwitch(config-vlan)# name SalesMySwitch(config-vlan)# exitMySwitch(config)# vlan 20MySwitch(config-vlan)# name MarketingMySwitch(config-vlan)# exitMySwitch(config)#7. 配置端口成员在交换机的命令行界面中，输入以下命令来配置端口成员：MySwitch(config)# interface fastEthernet 0/2MySwitch(config-if)# switchport mode accessMySwitch(config-if)# switchport access vlan 10MySwitch(config-if)# exitMySwitch(config)# interface fastEthernet 0/3MySwitch(config-if)# switchport mode accessMySwitch(config-if)# switchport access vlan 20MySwitch(config-if)# exitMySwitch(config)#8. 保存配置在交换机的命令行界面中，输入以下命令来保存配置：MySwitch(config)# exitMySwitch# copy running-config startup-config四、实验结果通过以上配置，我们成功地完成了交换机的基本配置。

三层交换实验报告三层交换实验报告一、实验目的本次实验的目的是通过搭建一个三层交换网络，探究其在数据传输中的优势和应用场景。

通过实验，我们将深入了解三层交换的工作原理、配置方法以及网络性能的提升。

二、实验环境本次实验所使用的设备包括三层交换机、路由器和PC机。

三层交换机采用了Cisco的Catalyst系列，路由器采用了Cisco的ISR系列。

PC机作为终端设备，用于发送和接收数据。

三、实验过程1. 配置三层交换机首先，我们需要在三层交换机上进行基本配置。

通过命令行界面，我们可以设置交换机的IP地址、子网掩码和默认网关。

这样，交换机就能够与其他设备进行通信。

2. 配置路由器接下来，我们需要在路由器上进行配置。

通过命令行界面，我们可以设置路由器的IP地址、子网掩码和默认网关。

此外，我们还需要配置路由表，以便路由器能够正确地转发数据包。

3. 连接设备在完成配置后，我们需要将三层交换机、路由器和PC机进行连接。

通过使用网线将它们连接起来，我们可以建立一个局域网。

在局域网中，三层交换机负责交换数据包，路由器负责转发数据包，PC机作为终端设备进行数据的发送和接收。

4. 测试网络性能在搭建好网络之后，我们可以进行性能测试。

通过发送大量的数据包，我们可以测试网络的吞吐量和延迟。

三层交换机的优势在于它能够根据目的IP地址来转发数据包，从而提高网络的传输效率。

而传统的二层交换机只能根据MAC 地址来转发数据包，效率较低。

四、实验结果经过测试，我们发现三层交换机在数据传输中的确具有一定的优势。

相比于传统的二层交换机，三层交换机能够更快地转发数据包，从而提高了网络的传输效率。

此外，三层交换机还支持更多的网络协议，可以满足更多的应用需求。

五、实验总结通过本次实验，我们深入了解了三层交换的工作原理和配置方法。

三层交换机在现代网络中扮演着重要的角色，它能够提高网络的传输效率和性能。

在实际应用中，我们可以将三层交换机应用于大型企业网络、数据中心等场景，以满足高速、大容量的数据传输需求。

一、实验目的1. 掌握交换机的基本配置方法，熟悉交换机的连接和使用。

2. 熟悉交换机的特性，了解交换机的配置语句。

3. 理解VLAN的作用、分类和配置方法。

4. 掌握交换机与VLAN的配置，实现不同VLAN之间的互通。

5. 理解三层交换的原理，掌握划分VLAN的方法。

二、实验环境1. 实验设备：一台交换机、一台PC、一根Console线缆、一根网线。

2. 实验软件：SecureCRT或PuTTY等远程登录软件。

三、实验原理1. 交换机基本配置：包括交换机名称、密码、VLAN配置、端口配置等。

2. VLAN：虚拟局域网，通过给以太帧附加一个标签（tag）来标记这个以太帧能够在那个VLAN中传播，实现广播域的隔离。

3. 三层交换：交换机具有路由功能，可以在不同VLAN之间进行数据交换。

四、实验步骤1. 交换机基本配置（1）通过Console线连接交换机与PC，使用SecureCRT或PuTTY登录交换机。

（2）进入用户模式：BDQN>enable（3）进入特权模式：BDQN#conf t（4）配置交换机名称：BDQN(config)#hostname S1（5）配置交换机密码：BDQN(config)#enable secret 1234（6）配置VLAN：BDQN(config)#vlan 10（7）配置VLAN名称：BDQN(config-vlan)#name VLAN10（8）配置端口所属VLAN：BDQN(config-if)#switchport mode access（9）配置端口所属VLAN ID：BDQN(config-if)#switchport access vlan 10（10）保存配置：BDQN(config)#end2. VLAN配置（1）创建VLAN：BDQN(config)#vlan 20（2）配置VLAN名称：BDQN(config-vlan)#name VLAN20（3）配置端口所属VLAN：BDQN(config-if)#switchport mode access（4）配置端口所属VLAN ID：BDQN(config-if)#switchport access vlan 20（5）保存配置：BDQN(config)#end3. 实现不同VLAN之间的互通（1）配置VLAN间路由：BDQN(config)#ip routing（2）配置路由条目：BDQN(config)#route ip 192.168.10.0 255.255.255.0 192.168.20.1（3）保存配置：BDQN(config)#end4. 验证实验结果（1）在PC1上ping PC2，验证VLAN10与VLAN20之间的互通。
