硬质合金基础知识及行业应用 ppt

《硬质合金》PPT课件
硬质合金，也称为钨钢，是一种高硬度、高耐磨损的材料，广泛应用于切削 工具、矿山机械、石油钻采工具等领域。
介绍硬质合金的概念和发展历史
1 概念定义和特点
硬质合金是由金属硬质相和结合相组成的复 合材料，具有优异的硬度、耐磨性和耐腐蚀 性。
2 发展历史回顾
硬质合金的历史可以追溯到20世纪初，经过 多年的研发和改进，如今已成为重要的工程 材料。
硬质合金具有优异的硬度、耐磨性、耐腐蚀 性和热稳定性，适用于各种恶劣的工作环境。
硬质合金在高温和高压条件下仍能保持较好 的硬度和强度，适用于高速切削和重载工况。
硬质合金的应用领域和案例分析
制造行业中的应用
硬质合金广泛应用于切削工具、模具、矿山机 械等领域，提高生产效率和降低成本。
典型应用案例分析
以切削工具为例，硬质合金刀具在加工高硬度 材料和复杂形状零件时表现出色，提供了更高 的精度和寿命。
硬质合金的发展趋势和展望
1
未来发展方向
将更多先进材料和制造技术应用于硬质合金，提高硬质合金的性能和适用范围。
2
对未来的展望和分析
硬质合金在工程领域有着广阔的应用前景，随着各行业的需求增加，硬质合金的 市场潜力巨大。
总结与展望
通过本次PPT课件的学习，我们对于硬质合金的概念、组成、性能和应用有了 更深入的了解。在未来，硬质合金将持续发展，为各行业带来更多创新和突 破。

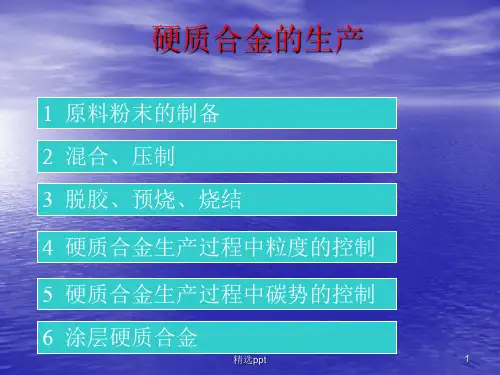

硬质合金的组成和制备式
1 主要成分介绍
硬质合金的主要成分是金属硬质相（钨碳化 物）和结合相（钴、镍等），不同成分比例 会影响其性能。
2 常见制备方式
硬质合金的制备方式包括粉末冶金、溶液法、 化学气相沉积等，每种方式都有其适用的场 景和优劣势。

多涂层：基体+TiC+TiN+TiCN
基体+TiN+TiC+TiN等
精选ppt
19
6 涂层硬质合金
二、制造工艺 主要有：化学气相沉积法、物理气相沉积法、 等离子体化学气相沉积等。 化学气相沉积（CVD）： 1． 原理：加热合金基体→送入化合物蒸气和 反应气体→反应生成涂层物并沉积
精选ppt
20
6 涂层硬质合金
二、制造工艺 2． 涂层过程： 刀片韧磨强化处理→装网、刀片呈层状放置
→入钟罩炉→在常压或负压下通纯净的碳氢化 →加热至（1000~1050℃） →刀片上形成TiC、TiN等涂层
精选ppt
21
6 涂层硬质合金
二、制造工艺 3．分类：依沉积温度高低分为三类 （1） 低温CVD：一般在650℃ （2）中温CVD：一般在700~900℃ （3） 高温CVD：温度1000~1050℃
一、 湿磨
1． 目的：
2． 方式：一般采用湿磨，防氧化、释热，均匀程
度好，省时
3． 介质：
要求：与物料无作用、 沸点低、 易挥发、 表
面张力小（大影响匀）、 成本低
常用介质：酒精、丙酮、汽油
4． 影响因素：转速、研磨时间、球料比、球径、
球磨体形精选状ppt、装球量
6
2 混合、成形
二、干燥 1． 目的：把混合料浆中的液体（温磨介质）分离
精选ppt
12
4 硬质合金生产过程中粒度的控制
一、钨粉颗粒尺寸的控制
氢还原过程中颗粒长大影响因素：
1． 温度：
2． 氢气湿度、流量：
3． 推舟速度、装舟量：
4． 原料粉粒度：
5． 杂质：

2021
10
2.2 ISO国际标准
这类分类方法是根据合金的使用范围分类，随着硬 质合金工业的不断发展，各个国家的命名规则不一 致，甚至即使同一国家不同厂家的命名也是各不相 同，为了方便用户，国际标准化组织规定了以下统 一分类方法：
分为三类P类、M类、K类 P类：P01、P05、P10、P15、P20、P25、P30、P40 M类：M10、M20、M30、M40 K类：K05、K10、K20、K30、K40
2021
8
晶格结构 转变温度℃ 密度g/cm3 热扩散系数k-1
熔点℃ 热导率Wμm-1k-1
电阻率μΩcm 弹性模量N/mm2
泊松比 硬度HV10
ε-Co 简单六方
α-Co 面心立方
417.25
8.85 12.5× 10-6
8.80 14.2 × 10-6
1492.6
69.21 6.24（室温）
18
WC-Co类
WC-Co（YG）类硬质合金主要用于加工铸铁、有色金属和 非金属材料。加工铸铁时，切屑呈崩碎块粒，刀具受冲击很 大，切削力和切削热都集中在刀刃和刀尖附近。YG类合金有 较高的抗弯强度和冲击韧性（与YT类比较），这可减小切削 时的崩刃。同时，YG类合金的导热性较好，有利于切削热从 刀尖散走，降低刀尖温度，避免刀尖过热软化。加工有色金 属及其合金时，由于在熔化温度下有色金属及其合金不会与 WC产生熔解或熔解速度非常慢，即使在熔化温度下也不产生 化学相互作用，因此，YG类合金能成功地加工有色金属及其 合金。YG类合金的磨加工性较好，可以磨出锐利的刃口，因 此适于加工有色金属和纤维复合材料。 YG类硬质合金中含钴 量较多时，其抗弯强度及冲击韧性均较好，特别是提高了疲 劳强度，因此适于在受冲击和振动的条件下作粗加工用；含 钴量较少时，其耐磨性和耐热性较高，适合于作连续切削的 精加工用。当含钴量较少时，合金的硬度较高，耐磨性也较 好。

➢ Sun Lan, Jia Chengchang, Xian Min，A Research on the Grain Growth of WC-Co Hard Alloy，International Journal of Refractory Metals and Hard Materials， submitted，Submission Confirmation for IJRMHM-D-05-00021R2
混合料的制备
使碳化物与粘结相粉末混合均匀，并进一步磨细。 硬质合金成品的性能，很大程度上取决于混合料 的制备。
球磨机是制备混合料的主要设备。球磨的各项工 艺参数对混合料的质量有明显的影响。工艺参数 的选择包括：转速为接近60%的临界转速；加入 适量的液体介质（酒精、苯、丙酮等）；使用硬 质合金球，球的直径为5～10mm，球料比为2.5： 1～5：1，装球量为40%～60%；球磨时间为24～ 48小时，细晶硬质合金可增加到72小时或更长。
4.2 WC硬质合金 4.2.1 WC与复式碳化物的制造
W+C→WC
TiO2+3C→TiC+2CO WC-TiC 影响粒度的因素：温度、时间、余料粒度 4.2.2 WC基硬质合金的制造工艺与性能 生产工艺
WC + CO or → 湿磨 → 过滤 → 干燥 → 过筛 → 掺胶
WC、TiC+CO （汽油） 喷雾干燥
WC-Co硬质合金
WC-Co硬质合金主要用于加工铸铁、有色金属和非金属材料。加工 铸铁时，切屑呈崩碎块粒，刀具受冲击很大，切削力和切削热都集中 在刀刃和刀尖附近。YG类合金有较高的抗弯强度和冲击韧性(与VT' 类比较)，可减小切削时的崩刃。同时，YG类合金的导热性较好，有 利于切削热从刀尖散走，降低刀尖温度，避免刀尖过热软化。加工有 色金属及其合金时，由于在熔化温度下金属及其合金不会与WC产生 溶解或溶解速率非常慢，因此，YG类合金能成功地加工有色金属及 其合金。YG类合金的磨削性较好，可以磨出锐利的刃口，适于加工 有色金属和纤维复合材料。YG类硬质合金中含钴量较多时，其抗弯 强度及冲击韧性均较好，特别是提高了疲劳强度，因此适于在受冲击 和振动条件下作粗加工用；含钴量较少时，其耐磨性和耐热性较高， 适合于作连续切割的精加工用。当含钴量较少时，合金硬度较高，耐 磨性也较好。
