水准仪使用1

徕卡 DNA03/ DNA10
用户手册
中文 5.3
2
数字水准仪
祝贺您购买新型徕卡的安全指南以及安置和操作仪器的说明，详细 内容请参考“安全指南”。 请您在使用仪器前仔细阅读本手册。 商标 O Windows 和 Windows CE 是微软公司的注
册商标。 O CF 卡是 SanDisk 公司的注册商标。 所有其它公司的商标使用权归各自所有。
照明菜单....……..………...................…. 41 用户输入.………..…. ….…...................…. 42
输入数字.………..…. .…...................…. 42 输入字母.………..…. .…...................…. 43 插入字母和数字..…. .…....................…. 43 删除字母和数字..…. .…....................…. 44 字符串.………..…. .….......................…. 44 找点.………..…. .…..............................…. 45 通配搜寻.………..…. .…...................…. 48 测量的技术建议…..…. .…........................…. 49 特殊的测量条件…..…. .…...................….. 49 重要的仪器设置…. .…...................…… 50 测量模式（MODE）.........................…. 51 测量步骤..…. .…................................…. 53 重复测量..…. .…................................…. 54 点号管理..…. .….................................…. 55 数据及其存贮管理… .…........................…. 56

文件编 辑
开机键
测量前先将仪 器气泡调居中
返回键
删除键
此功能键可以在 光线不足时选择 打开灯光、距离 测量和倒尺测量
多次测量 距离测量
选择
返回主菜单
文件编 辑
点击 文件
打开项目管理
开机键
选择新建项目
在项目名称栏 输入名称编号
此键切换 大小写及
数字开 始 测 量源自打开测 量菜单选择水准线路
输入线路名
线路选择 为新线路
此点号为起 始点号
基准高输
确
入0
定
确 定
测 量 开 始
"B"为后视，当阴影部分在“B” 上时测后视，“F”为前视，当阴
影部分在“F”上时测前视
测量键

水准仪、经纬仪、全站仪的使用方法水准仪及其使用方法高程测量是测绘地形图的基本工作之一，另外大量的工程、建筑施工也必须量测地面高程，利用水准仪进行水准测量是精密测量高程的主要方法。

一、水准仪器组合：1.望远镜2.调整手轮3.圆水准器4.微调手轮5.水平制动手轮6.管水准器7.水平微调手轮8.脚架二、操作要点：在未知两点间，摆开三脚架，从仪器箱取出水准仪安放在三脚架上，利用三个机座螺丝调平，使圆气泡居中，跟着调平管水准器。

水平制动手轮是调平的，在水平镜内通过三角棱镜反射，水平重合，就是平水。

将望远镜对准未知点（1）上的塔尺，再次调平管水平器重合，读出塔尺的读数（后视），把望远镜旋转到未知点（2）的塔尺，调整管水平器，读出塔尺的读数（前视），记到记录本上。

计算公式：两点高差=后视－前视。

三、校正方法：将仪器摆在两固定点中间，标出两点的水平线，称为a、b线，移动仪器到固定点一端，标出两点的水平线，称为a’、b ’。

计算如果a－b≠a’－b’时，将望远镜横丝对准偏差一半的数值。

用校针将水准仪的上下螺钉调整，使管水平泡吻合为止。

重复以上做法，直到相等为止。

四、水准仪的使用方法水准仪的使用包括：水准仪的安置、粗平、瞄准、精平、读数五个步骤。

1. 安置安置是将仪器安装在可以伸缩的三脚架上并置于两观测点之间。

首先打开三脚架并使高度适中，用目估法使架头大致水平并检查脚架是否牢固，然后打开仪器箱，用连接螺旋将水准仪器连接在三脚架上。

2. 粗平粗平是使仪器的视线粗略水平，利用脚螺旋置园水准气泡居于园指标圈之中。

具体方法用仪器练习。

在整平过程中，气泡移动的方向与大姆指运动的方向一致。

3. 瞄准瞄准是用望远镜准确地瞄准目标。

首先是把望远镜对向远处明亮的背景，转动目镜调焦螺旋，使十字丝最清晰。

再松开固定螺旋，旋转望远镜，使照门和准星的连接对准水准尺，拧紧固定螺旋。

最后转动物镜对光螺旋，使水准尺的清晰地落在十字丝平面上，再转动微动螺旋，使水准尺的像靠于十字竖丝的一侧。

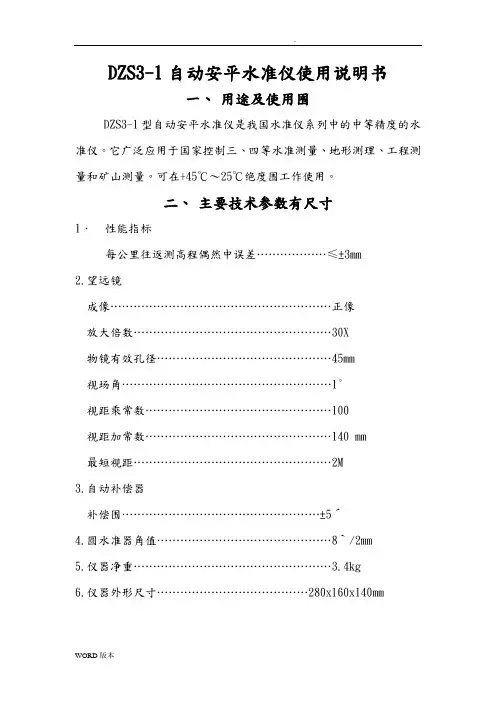

DZS3-1自动安平水准仪使用说明书一、用途及使用围DZS3-1型自动安平水准仪是我国水准仪系列中的中等精度的水准仪。

它广泛应用于国家控制三、四等水准测量、地形测理、工程测量和矿山测量。

可在+45℃～25℃绝度围工作使用。

二、主要技术参数有尺寸1．性能指标每公里往返测高程偶然中误差………………≤±3mm2.望远镜成像…………………………………………………正像放大倍数 (30X)物镜有效孔径………………………………………45mm视场角………………………………………………1°视距乘常数 (100)视距加常数…………………………………………140 mm最短视距……………………………………………2M3.自动补偿器补偿围 (5)4.圆水准器角值………………………………………8‵/2mm5.仪器净重……………………………………………3.4kg6.仪器外形尺寸…………………………………280x160x140mm三、主要结构仪器由望远镜、自动安平补偿器、坚轴系、制微动机构及基座等部分组成。

光学系统如图1所示：望远镜为调焦式的正像望远镜，大物镜采用单片加双胶透镜形式，具有良好的成像质量，结构简单。

调焦机构采用齿轮齿条形式，操作方便，望远镜上有光学粗瞄器。

图11、望远镜2、调焦透镜3、补偿棱镜4、转象物镜5、分划板6、望远目镜7、警告指标板8、底棱镜自动补偿器采用精密微型轴承吊挂补偿棱镜，整个摆体运转灵敏，摆动围可通过限位螺钉进行调节。

补偿采用空气阻尼机构，使用两个阻尼活塞，具有良好的阻尼性能。

补偿设有警机构。

望远镜视场（图2）左端的小窗为警告指示窗。

当仪器竖轴倾角在±5′以，（即补偿器正常有效工作围）时，警告指示窗全部呈绿色，当超越±5′时，窗一端将出现红色，这时应重新安置仪器。

当绿色窗口中亮线与三角缺口重合时（见图3A）,仪器处于铅垂状态，圆水准器气泡居中。

图2 图3A利用警告机构，可直观迅速地确定仪器的安平状态，进一步提高了工作效率。
