某住宅小区智能化系统设计方案智能化系统是指通过信息技术和通信技术等手段，对住宅小区内的各种设备、设施以及居民日常生活进行自动化、智能化的管理和控制。
这种系统可以提高小区的管理效率、安全性和居民的生活品质。
下面是住宅小区智能化系统的设计方案。
一、智能化门禁系统智能化门禁系统是住宅小区智能化系统的基础。
通过刷卡、指纹识别、人脸识别等技术，实现小区的出入口以及单元门的自动化控制和管理。
该系统还可以与小区通信系统、安防系统等进行对接，实现全面的安全管理。
二、智能化停车管理系统该系统通过使用车牌识别技术，实现小区内车辆的智能化管理和停车费用的自动结算。
居民可以通过手机App或者终端设备预约停车和支付停车费用。
该系统还可以与小区门禁系统相结合，从而实现车辆的自动识别和智能进出控制。
三、智能化环境监测系统该系统通过安装环境传感器，实时监测小区内的温度、湿度、空气质量等环境参数。
居民可以通过手机App或者终端设备查看实时的环境数据，并且可以通过该系统对小区内的空调、新风系统等设备进行智能化控制，提高居住舒适度。
四、智能化安防监控系统该系统通过安装摄像头和智能识别算法，实现对小区内的安全监控和预警。
系统可以实时监控小区的各个角落，一旦发现异常行为，可以自动报警并通知相关人员。
该系统还可以与小区门禁系统相结合，实现人脸识别进出控制，增强小区的安全性。
五、智能化物业管理系统该系统可以实现对小区内各类设备、设施的远程监控和管理。
物业人员可以通过手机App或者终端设备随时随地监控小区内的水电设备、电梯运行状况等，并实现远程控制。
此外，该系统还可以实现对小区内居民的投诉管理、维修报修等功能，提高物业管理效率。
六、智能化能源管理系统该系统通过使用智能电表等设备，实现对小区内能源的实时监控和管理。
居民可以通过手机App或者终端设备查看自己的能源消耗情况，并根据实时价格进行智能化能源使用调整。
该系统还可以实现对小区内的公共能源设备的远程监控和管理，提高能源利用效率。
小区的智慧系统设计方案智慧小区系统是基于物联网和人工智能技术的一个全面智能化管理系统，旨在提升小区管理的便捷性、安全性和舒适性。
下面是一个针对小区智慧系统的设计方案：一、智慧门禁系统：1. 使用人脸识别技术，实现无接触式进出小区；2. 配备智能门禁设备，可以通过手机APP进行远程开门；3. 结合身份验证系统，防止非法入侵和偷盗。
二、智慧停车管理系统：1. 使用车牌识别技术，实现自动识别和管理车辆进出；2. 配备智能停车系统，提供实时停车位信息和预约服务；3. 结合支付系统，实现无现金支付和自动计费；4. 使用智能摄像头，提高停车区域的安全性。
三、智能安防监控系统：1. 安装高清监控摄像头，覆盖小区的关键区域；2. 结合人脸识别、行为分析等技术，实现异常事件的自动报警和追踪；3. 使用云存储技术，实现视频数据的长期保存和远程查询。
四、智能能耗管理系统：1. 安装智能电表和水表，实现实时监测和远程管理；2. 结合数据分析和预测算法，提供节能建议和优化能源使用计划；3. 支持用户的个性化能耗管理和查询。
五、智慧物业管理系统：1. 提供在线报修、投诉和建议功能，方便居民管理反馈；2. 构建物业维修、保洁等任务派发系统，提高工作效率；3. 使用智能巡检设备，实现设施和环境的定期巡检和记录。
六、智慧生活服务系统：1. 提供在线公告、通知和社区活动信息发布；2. 构建社区物品共享平台，方便居民之间物品的租借和分享；3. 集成在线购物、快递代收等服务，提升居民的生活便利性。
七、智慧环境监测系统：1. 安装空气质量传感器、噪音传感器等，实时监测环境指标；2. 提供环境指标的查询和分析报告，帮助居民改善生活环境；3. 结合天气预报数据，提供天气信息和预警。
八、智能垃圾分类系统：1. 提供垃圾分类指南和教育，帮助居民正确分类垃圾；2. 安装智能垃圾桶，实现自动识别和分类；3. 使用数据分析和提醒系统，提醒居民垃圾桶清理和分类的时间。
小区智能化系统设计方案1. 引言智能化系统的发展正日益受到社会各行各业的关注和重视，而小区作为人们居住和生活的重要场所，对智能化系统的需求也日益增加。
本文将介绍一个完整的小区智能化系统设计方案，旨在提升小区的安全性、便利性和舒适性。
2. 设计目标本项目的目标是实现一个智能化小区系统，包括安全管理、设备控制、信息交互等功能。
主要设计目标如下： - 提升小区安全性：通过智能监控、门禁系统等手段，保障小区居民的人身财产安全。
- 提升小区便利性：通过智能化系统，提供居民生活便捷的服务，如智能停车、快递管理等。
- 提升小区舒适性：通过智能家居系统，实现灯光、温度、空气质量等的智能化控制，提升居民居住舒适度。
- 提升小区管理效率：通过信息化管理系统，实现对小区的各项管理工作的智能化管理，提升管理效率。
3. 系统组成小区智能化系统主要由以下几个模块组成：3.1 安全管理模块安全管理模块主要包括智能监控、门禁系统和报警系统。
智能监控系统通过安装摄像头等设备，实现小区内各个区域的监控和录像功能。
门禁系统通过人脸识别、指纹识别等技术，确保只有授权人员可以进入小区。
报警系统通过烟雾、紧急求助等设备，及时发出警报并通知相关人员。
3.2 设备控制模块设备控制模块主要包括智能化家居控制、智能停车系统和快递管理系统。
智能化家居控制通过智能家居设备，实现灯光、窗帘、空调等各项设备的智能化控制。
智能停车系统通过车牌识别和导航系统，实现小区停车位的智能分配和导航引导。
快递管理系统通过电子快递箱和快递管理软件，实现快递的自助存取和管理。
3.3 信息交互模块信息交互模块主要包括小区通知发布系统和智能社交系统。
小区通知发布系统通过电子屏幕、手机APP等方式，向居民发布小区通知、活动信息等。
智能社交系统通过在线社区和社交平台，提供居民之间的互动和交流平台。
3.4 管理信息系统管理信息系统主要包括小区管理后台系统和数据分析系统。
小区管理后台系统通过计算机和服务器等设备，实现对小区的物业管理、居民信息管理等工作的自动化管理。
某小区智能化总体设计方案一、总体设计方案及技术要求本智能化系统主要设计内容为：1、视频安防监控系统2、楼宇可视对讲系统3、住户报警系统4、电子巡更系统5、周界防范系统6、出入口管理系统7、室外背景音乐系统8、室外显示屏系统9、智能化控制中心管理系统10、室内外综合管网系统各个子系统可进行扩展，留有足够的接驳口，满足整个智能化系统的使用要求，同时满足分期施工使用要求。
二、智能化各子系统技术要求1、视频安防监控系统技术要求（1）小区主要出入口（要求看清人脸及车牌号，摄像机具有逆光补偿）、主干道交汇口、地下车库出入口、地下车库内部（具体摄像机类型、机位根据实际情况确定，尽量使监控无死角）、单元门厅及电梯厅等重要部位，均设置必要数量的摄像机，做到对小区环境的24小时实时监视，并进行硬盘录像，确保小区治安秩序。
（2）系统画面显示应能任意编程，能手动或主动切换，在画面上应有摄像机的编号、地址、工夫和日期显示。
（3）系统自成网络，独立运行。
能与周界入侵报警联动。
当报警产生时，能主动对报警现场的图像进行复核，能将现场图像主动切换到指定的监督器上显示并主动录相。
（4）系统采用彩色摄像机，模糊度应≥720线。
系统技术指标，模糊度应≥720线。
必需兼顾各种照明前提特别是夜间的摄像结果，室外摄像机应采用LED补光，摄像机最低照度：室内应＜3LX，室外应＜1LX摄像机原则上应采用性能可靠的产品。
（5）摄像机安装应注意与环境协调，兼顾、美观、隐蔽、不易被破坏。
以固定安装为主，所有摄像机电源均由智能化控制中心不间断电源主机供给，保证系统停电4小时正常运行。
（6）智能化控制中心设置监督屏幕墙。
监督器应斟酌模糊、稳定和长命命。
（7）采用先辈的数字硬盘录相机（录相回放达到D1结果），录相记录应保存15天以上。
（8）智能化控制中心可调控每个摄像机，采用矩阵主机，调看任意一台摄像机的图像和录像。
（9）系统所有使用线缆必须达到国家电器参照标准的要求，电梯轿厢摄像机应选用电梯专用线缆；线缆传输详见系统平面图。

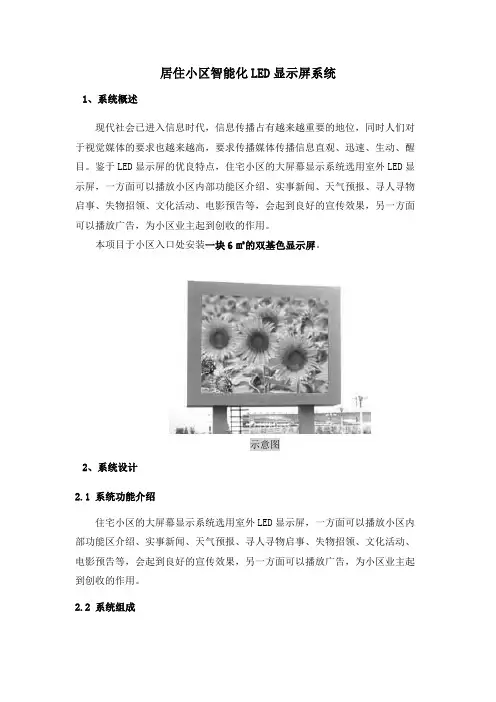

居住小区智能化LED显示屏系统1、系统概述现代社会已进入信息时代，信息传播占有越来越重要的地位，同时人们对于视觉媒体的要求也越来越高，要求传播媒体传播信息直观、迅速、生动、醒目。
鉴于LED显示屏的优良特点，住宅小区的大屏幕显示系统选用室外LED显示屏，一方面可以播放小区内部功能区介绍、实事新闻、天气预报、寻人寻物启事、失物招领、文化活动、电影预告等，会起到良好的宣传效果，另一方面可以播放广告，为小区业主起到创收的作用。
本项目于小区入口处安装一块6㎡的双基色显示屏。
示意图2、系统设计2.1 系统功能介绍住宅小区的大屏幕显示系统选用室外LED显示屏，一方面可以播放小区内部功能区介绍、实事新闻、天气预报、寻人寻物启事、失物招领、文化活动、电影预告等，会起到良好的宣传效果，另一方面可以播放广告，为小区业主起到创收的作用。
2.2 系统组成系统由显示屏、主控器、控制计算机、数据传输线、供电电源、外接设备及系统软件等组成。
（1）显示屏以红、绿色发光二极管作为发光显示元件，与驱动电路、数据处理电路一起组成显示单元模块，从而构成矩阵式的显示屏。
相当于放大了的显示器。
（2）主控器主控器的功能是把采集卡来的数据进行暂存和格式变换,并把数据分区发送到显示屏上。
主控器上共有4个数据发送口,每个口可控制128行数据,根据实际显示屏行数来确定需要多少发送卡。
（3）采集卡由于LED显示屏是一种特殊的显示媒体，它不能直接接受计算机数据，需要进行一系列变换。
采集卡的功能是把高速的计算机(或多媒体显示卡上)的显示数据进行采集,经过转换，并降频传输到主控器,在不需要播放录像带，VCD 等视频图像时，采集卡可直接与计算机显示卡相连。
（4）控制计算机控制计算机显示屏的专用控制机，内插接视频卡，采集卡等来实现对显示屏的同步控制。
（5）外接设备可外接其它设备，录像机、影碟机、摄像机、电视接收机等，并支持NTSC、PAL、S_Video等多种制式。
某小区智能化设计方案1. 引言随着科技的发展，智能化已经成为了现代社会的一个重要趋势。
在城市规划和建设中，智能化设计已经被越来越多地应用。
本文将提出一个针对某小区的智能化设计方案，通过引入智能化技术，提升小区的生活质量和安全性。
2. 智能化解决方案2.1 智能化家居为了提供便捷和舒适的居住环境，我们将推荐在小区内的住宅中引入智能化家居系统。
通过这一系统，居民可以通过手机或其他智能设备远程控制家庭设备和电器，例如调节照明、温度和安防系统。
此外，智能化家居还可以自动化日常家务，例如智能互联的洗衣机、烘干机和洗碗机等，使居民的生活更加便捷。
为了解决小区停车难的问题，我们建议引入智能化停车管理系统。
通过安装地下传感器和智能摄像头，系统可以实时监测和记录停车位的使用情况，帮助居民快速找到可用的停车位。
同时，系统还可以与居民的车辆关联，通过扫描车牌自动识别车辆并进行无人支付停车费用。
这不仅提高了小区停车位的使用效率，还节约了居民的时间和精力。
为了提高小区的安全性，我们建议安装智能化安防系统。
该系统包括智能门禁、智能监控和智能报警等功能。
居民可以通过手机或身份验证方式进入小区，确保只有合法居民和访客可以进入。
智能监控可以实时监测小区的各个角落，发现异常行为并及时报警。
此外，系统还可以与居民的手机相连，当监控摄像头检测到异常情况时，会自动将图片或视频发送给居民，提醒他们注意安全。
3. 智能化设计方案的优势3.1 提升生活质量通过引入智能化家居系统，居民可以更加轻松地控制家电设备，实现自动化日常家务，提高居住环境的舒适度和便捷性。
此外，智能化停车管理系统可以减少停车的时间和精力，提高居民的生活质量。
3.2 增强安全性智能化安防系统可以实时监控小区的安全状况，发现异常行为并及时报警，大大增强了小区的安全性。
居民可以通过手机随时了解小区的安全状况，并及时采取措施，保护家人和财产的安全。
3.3 提高管理效率智能化系统可以自动化管理和监控，减少人力资源的浪费。
某小区智能化系统设计方案XX工程企业年月日序言 (3)第一章电子巡更系统 (9)第二章可视对讲系统 (14)第三章自动停车场管理系统................................. 错误!未定义书签。
第四章广播及背景音乐系统................................. 错误!未定义书签。
第五章周界防备系统 ...................................... 错误!未定义书签。
第六章闭路电视监控系统.. (55)第七章物业管理系统 (71)第八章电子显示屏系统 (72)第九章PDS系统 (90)第十章家居智能控制系统................................... 错误!未定义书签。
第十一章小区设备监控系统................................. 错误!未定义书签。
第十二章项目管理 . (91)1.智能小区旳概念智能小区其实是智能大厦、智能住宅和国内小区特点相结合而衍生出来旳。
伴随自动控制技术、计算机技术、通讯技术旳高速发展及其在建筑领域旳应用，具有老式控制方式旳大厦，从简朴旳综合布线、计算机网络，发展到整个弱电系统旳集成，3A、5A型旳智能大厦在国内不胜枚举。
而智能住宅旳概念源于美国，美国旳智能住宅发展是最为迅猛旳。
继美国之后，欧洲、日本、新加坡等国家住宅智能化也得到了飞速发展。
在我国，智能住宅这一概念推广较晚，但其发展旳速度也很快，由于国内旳住宅产业旳特殊性，智能小区取代了智能住宅旳概念，全国已建立了某些具有一定智能化功能旳住宅和住宅小区。
伴随智能化技术从大厦走向小区，前进千家万户，智能小区旳内涵也在不停地丰富和发展。
那么到达一种什么样旳原则或模式才可以称得上智能化小区或智能化家庭呢?近来国家建设部住宅产业化办公室提出了有关住宅小区智能化旳基本概念，即：“住宅小区智能化是运用4C(即计算机、通讯与网络、自控、IC卡)技术，通过有效旳传播网络，将多元信息服务与管理、物业管理与安防、住宅智能化系统集成，为住宅小区旳服务与管理提供高技术旳智能化手段，以期实现快捷高效旳超值服务与管理，提供安全舒适旳家居环境”。

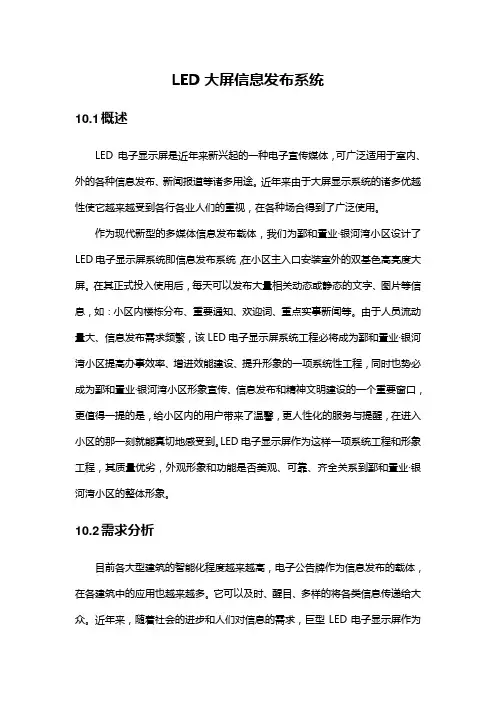

LED大屏信息发布系统10.1 概述LED 电子显示屏是近年来新兴起的一种电子宣传媒体，可广泛适用于室内、外的各种信息发布、新闻报道等诸多用途。
近年来由于大屏显示系统的诸多优越性使它越来越受到各行各业人们的重视，在各种场合得到了广泛使用。
作为现代新型的多媒体信息发布载体，我们为鄞和置业·银河湾小区设计了LED电子显示屏系统即信息发布系统，在小区主入口安装室外的双基色高亮度大屏。
在其正式投入使用后，每天可以发布大量相关动态或静态的文字、图片等信息，如：小区内楼栋分布、重要通知、欢迎词、重点实事新闻等。
由于人员流动量大、信息发布需求频繁，该LED电子显示屏系统工程必将成为鄞和置业·银河湾小区提高办事效率、增进效能建设、提升形象的一项系统性工程，同时也势必成为鄞和置业·银河湾小区形象宣传、信息发布和精神文明建设的一个重要窗口，更值得一提的是，给小区内的用户带来了温馨，更人性化的服务与提醒，在进入小区的那一刻就能真切地感受到。
LED电子显示屏作为这样一项系统工程和形象工程，其质量优劣，外观形象和功能是否美观、可靠、齐全关系到鄞和置业·银河湾小区的整体形象。
10.2 需求分析目前各大型建筑的智能化程度越来越高，电子公告牌作为信息发布的载体，在各建筑中的应用也越来越多。
它可以及时、醒目、多样的将各类信息传递给大众。
近年来，随着社会的进步和人们对信息的需求，巨型LED电子显示屏作为一种宣传工具的出现成为必然，而且要求其具有较高的标准及较高的技术水准。
针对鄞和置业·银河湾小区的实际需求，考虑电子显示屏可以播放视频、图像、文本、二维/三维动画和声音，在软件的支持下，可实时显示各类公告信息和播放一些大楼的宣传画面以及内部管理信息。
具体鄞和置业·银河湾小区的信息发布系统能实现以下一些具体的功能特点：显示内容：文字（中、英文等）及图形、图片；显示方式：左移、右移、卷入、卷出、左右滚动、上下滚动、上推、下推、旋转、缩小、放大、分与合、分隔显示、图文叠加、闪烁等三十多种；可选择定格、换幅、展开、移动、上下、空间转换和文字叠盖画面等编辑方式，显示时间可任意调节，画面可循环显示；具备NTSC、PAL两种视频信号介面,供任意选用；采用Microsoft Word相类似的文字输入、编辑方法，可显示16×16点阵、24×24点阵或更大点阵的汉字，可分别选用宋体、仿宋体、楷体、黑体等标准字体及中空、斜体、整体等各种中英德日意文美术字体，并能达到三维动画效果。
XXX小区智能化系统设计方案1. 引言随着科技的不断发展，智能化系统已经成为现代社会的趋势，对于小区管理来说，引入智能化系统能够提高管理的效率和便利性。
本文旨在设计一套适用于XXX小区的智能化系统，以满足小区居民的实际需求。
2. 系统概述2.1 目标本智能化系统的目标是提供以下功能： - 小区门禁系统 - 小区安防监控系统 - 小区环境监测系统 - 小区公共设施管理系统2.2 系统架构本系统采用分布式架构，包括以下组件： - 中心控制器：负责整个系统的控制和监控，通过与其他组件的通信实现各项功能。
- 门禁系统：包括门禁闸机、门禁卡读卡器和门禁管理软件，用于控制和管理小区入口。
- 安防监控系统：包括摄像头、监控软件和监控中心，用于实时监控小区的安全状况。
- 环境监测系统：包括传感器、数据采集器和数据分析软件，用于监测小区的环境参数，如温度、湿度等。
- 公共设施管理系统：包括灯光管理、电梯管理等，用于方便居民使用小区的公共设施。
3. 门禁系统设计3.1 功能需求门禁系统需要实现以下功能： - 识别和验证居民的身份信息 - 记录居民的出入时间和次数 - 远程开门功能 - 报警功能门禁系统的硬件设计包括门禁闸机和门禁卡读卡器的选择与布置。
闸机需要具备识别和验证居民身份信息的功能，读卡器需要支持多种身份认证方式，如刷卡、指纹等。
3.3 软件设计门禁系统的软件设计包括门禁管理软件和中心控制器的开发。
门禁管理软件需要提供居民信息管理、权限设置和门禁记录查询等功能。
中心控制器负责与门禁系统的其他组件通信，实现门禁系统的整体控制和监控。
4. 安防监控系统设计4.1 功能需求安防监控系统需要实现以下功能： - 实时监控小区的安全状况 - 报警功能 - 视频录像和存储功能 - 远程监控和控制功能安防监控系统的硬件设计包括摄像头和监控中心的选择与布置。
摄像头需要具备高清视频采集和夜视功能，监控中心需要支持多路视频监控和报警管理。
LED大屏信息发布系统10.1 概述LED 电子显示屏是近年来新兴起的一种电子宣传媒体，可广泛适用于室内、外的各种信息发布、新闻报道等诸多用途。
近年来由于大屏显示系统的诸多优越性使它越来越受到各行各业人们的重视，在各种场合得到了广泛使用。
作为现代新型的多媒体信息发布载体，我们为鄞和置业·银河湾小区设计了LED电子显示屏系统即信息发布系统，在小区主入口安装室外的双基色高亮度大屏。
在其正式投入使用后，每天可以发布大量相关动态或静态的文字、图片等信息，如：小区内楼栋分布、重要通知、欢迎词、重点实事新闻等。
由于人员流动量大、信息发布需求频繁，该LED电子显示屏系统工程必将成为鄞和置业·银河湾小区提高办事效率、增进效能建设、提升形象的一项系统性工程，同时也势必成为鄞和置业·银河湾小区形象宣传、信息发布和精神文明建设的一个重要窗口，更值得一提的是，给小区内的用户带来了温馨，更人性化的服务与提醒，在进入小区的那一刻就能真切地感受到。
LED电子显示屏作为这样一项系统工程和形象工程，其质量优劣，外观形象和功能是否美观、可靠、齐全关系到鄞和置业·银河湾小区的整体形象。
10.2 需求分析目前各大型建筑的智能化程度越来越高，电子公告牌作为信息发布的载体，在各建筑中的应用也越来越多。
它可以及时、醒目、多样的将各类信息传递给大众。
近年来，随着社会的进步和人们对信息的需求，巨型LED电子显示屏作为一种宣传工具的出现成为必然，而且要求其具有较高的标准及较高的技术水准。
针对鄞和置业·银河湾小区的实际需求，考虑电子显示屏可以播放视频、图像、文本、二维/三维动画和声音，在软件的支持下，可实时显示各类公告信息和播放一些大楼的宣传画面以及内部管理信息。
具体鄞和置业·银河湾小区的信息发布系统能实现以下一些具体的功能特点：显示内容：文字（中、英文等）及图形、图片；显示方式：左移、右移、卷入、卷出、左右滚动、上下滚动、上推、下推、旋转、缩小、放大、分与合、分隔显示、图文叠加、闪烁等三十多种；可选择定格、换幅、展开、移动、上下、空间转换和文字叠盖画面等编辑方式，显示时间可任意调节，画面可循环显示；具备NTSC、PAL两种视频信号介面,供任意选用；采用Microsoft Word相类似的文字输入、编辑方法，可显示16×16点阵、24×24点阵或更大点阵的汉字，可分别选用宋体、仿宋体、楷体、黑体等标准字体及中空、斜体、整体等各种中英德日意文美术字体，并能达到三维动画效果。
支持动画文件（FLIC）、视频文件（AVI）且能自适应于屏体设置及窗口大小参数；支持实时的视频播放、显示器和显示屏同步显示，包括计算机信号、电视信号、录像机信号、影碟机信号；本显示屏的播放软件与文化城信息系统管理软件能够实现联网，使相关信息可以自动在显示屏上播放；附加功能：配置网卡，可接入局域网，播放网络信息，实现网络控制，通过配置声卡，可实现声像同步。
采用双基色高亮度LED显示屏，规格是P16二红一纯绿，面积约为8.43平米；大屏的可视距离在10-250米以内。
10.3 设计依据《民用建筑电气设计标准》（JGJ/16-1992）《智能建筑设计标准》（GB/T50314-2000）《半导体器件分立器件和集成电路总规范》GB4589.1-89《半导体分立器件总规范》GB4936.1-85《半导体器件分立器件分规范》GB12562-90《印制板通用技术要求和试验方法》SJ202-81《有色金属化孔的单、双印制板技术条件》GB4588.2-88先进性：在满足用户的需求的同时根据有关信息播放的要求、有关显示技术发展的趋势和大型活动的要求，结合显示屏的最新技术进行设计，保证显示屏系统的先进性。
实用性：可以满足广告、图文信息、二维三维动画的播放以及大型活动显示信息的要求。
兼容性：系统能够接入各种视频源、计算机信号、能够与网络接口。
可靠性：系统硬件与软件能够长期稳定运行，保证日常播放与活动的顺利进行。
性能价格比：系统的性能价格比高。
系统操作简单，维护量少，软件可以轻松升级，保护用户的投资，有效降低用户的系统总体拥有成本。
10.5.1 系统组成框图10.5.2 系统说明本系统由编辑部分、显示部分、音视频控制部分、自动控制部分等组成。
本系统的编辑部分主要是将显示屏上要显示的信息通过一台视频编辑机，按照客户要求的方式进行编辑，然后通过网络将编辑好的文件传输给播出机，按照预定方式进行播放。
音视频控制系统可以由录像机、影碟机、广播系统、闭路电视、卫星接收机及其他视频设备组成，这些视频设备通过多路音视频控制台根据用户需要播放合适的视频节目或将视频节目经过字幕机编辑后进行播放。
多路音视频控制台可通过播出机串口实现无人值守自动播放功能。
可根据客户预先编排好播放顺序播放各种视频。
自动控制部分主要由光传感系统组成，光传感系统通过光传感器将环境亮度传输给显示部分控制板，经FPGA处理后改变控制板送给驱动板的使能信号，以达到调节显示屏亮度的目的。
10.5.3 系统主要设备技术参数（1）系统技术指标规格：P16二红一纯绿（P16 2R1PG）规格技术指标及参数1）单元箱体参数2）技术参数（2）主要器材选型1）显示屏体发光模块本LED电子显示屏像素模块采用8×8集成，单管Φ5椭圆管，每个像素点的配比为二红一纯绿，点间距为16mm，屏体分辨率为3906点/㎡，是目前室外显示屏应用中性价比较高的规格之一，适合观看距离中等，以播放文字、画面、视频为主。
考虑到该显示屏所处的环境，选用台湾国联和美国AXT公司的红绿发光管芯，其特点是发光亮度高、色彩鲜艳、稳定性高、一致性好，并且采用恒流控制方式，对提高屏体发光亮度、延长屏体寿命、增强混色效果，减少色差，避免出现“马赛克”现象起到关键作用，所以相对一红四绿或一红二绿规格室外显示屏来说，具有较高的技术优势和显示质量，性价比很高。
套件选用台湾明伦生产的聚碳类塑胶产品，该产品具有抗高温、抗严寒、耐腐蚀特点。
封装由深圳健隆达光电有限公司完成，该公司是目前国内最具规模的LED生产基地，并于2000年通过ISO9002国际质量体系认证。
集成芯片显示屏工作的核心部件是集成芯片，选用目前世界上最先进的大规模集成芯片及知名厂家:日本日立公司 HC245日本东芝公司 ULN2803荷兰飞利浦公司 HC595台湾华瑞公司 CEM4953美国ALTERA 7128电源、线路板电源采用台湾明纬电源有限公司生产的显示屏专用精密稳压开关电源产品：MW-100-5/A-300-12，特点是内附浪涌电流抑制电路，具有短路、过载保护、工作频率宽、稳定性能良好。
该公司已通过ISO9002国际质量体系认证，产品已通过电工产品安全合格认证（CCEE）。
电源技术参数输入电压： 170-264VAC输入频率： 47-63HZ效率：大于75%（在满负荷额定电压下）输出电压调整范围：10%纹波及噪声（P-P）：小于1%开启时间： 50ms瞬态响应： 500us工作频率： 30-100khz温度系数： 0.02-0.05%度线路板采用合资企业温州诚亿电子有限公司生产的双层聚乙烯脂热风整平双面线路板，材料采用华立板材。
该公司已通过ISO9002国际质量体系认证。
板材厚度：1.6mm多媒体卡采用深圳卓星新一代LED视频卡ATI9200卡，为LED专门设计两款ASIC芯片；视频分辨率768 ×756；支持分辨率1280×1024；支持多种VGA模式；解决VGA卡兼容性问题；支持256级灰度及全真彩色；提供二套节目制作工具。
2）生产工艺电源、线路板的“三防”处理做到电路印制板、电源、焊点等能抗水雾、防腐蚀。
对室外电子显示屏系统中电路印制板、元器件、焊点等全面进行“三防”处理，采用军工技术，按海军舰载雷达“三防”标准进行三防处理。
另外，采用载流焊接技术，客观上消除了手工焊锡中遗留的松香对三防的破坏，做到真正的全“三防”工艺。
整体结构抗台、防水、防高温全天候工作环境要求室外屏具备防水功能,故该屏一定要选择单元箱体结构，每个箱体都是一个独立单元。
箱体材料采用2毫米武汉钢铁厂冷轧板，表面黑色磷化处理。
浙江地处台风多发区,每平方米显示屏在12级台风时需承受正面压力为80kg/平方米，显示屏的钢架按承受12级以上台风计算,并给出一定余量。
室外电子显示屏面积大，系统工作时间长、功耗大再加工作环境相对恶劣，要求屏体具有一定防高温、防尘、防雾功能。
根据屏体大小安装若干轴流风机，既能保持屏体内空气对流，起到降温作用，又能起到净化作用。
整个钢结构四边采用钢板折边，能有效防止水滴渗透，表面装潢采用喷塑钢板，色彩选择与周边环境相协调。
保证屏体表面平整度及安装间隙，对箱体加工采用数控设备，框架设计委托杭州轻纺设计院设计，框架制作委托杭州中电十二局制作，确保整体结构可靠性、安全性、美观性。
箱体尺寸：1024×512×150mm10.5.4 系统软件特点软件通用该软件对计算机系统的软硬件要求都相当宽松，主机性能达到586以上即可，可以在几乎所有主流windows操作系统上运行，包括windows95/98/ME/NT/2000等系统。
操作简易支持所见即所得的应用软件模式，采用面向对象的模块化设计，使用户可以随时增加、修改或删除各种多媒体素材，系统的各项参数设置都十分简洁明了。
功能强大支持文字、图片、动画、视频剪辑等几乎所有的多媒体素材，有移动、翻滚、闪烁、反白、百叶窗、放缩等多达十几种的动、静态显示方式，允许用户随意调整各个多媒体素材之间的关联，使单调的文字和画面具有较强的吸引力。
网络控制通过支持标准的TCP/IP网络协议，实现网际间共享，利用网络可以长距离地传送各种多媒体数字信号，最终实现不间断远程即时修改功能。
采用计算机网络传输技术，系统可以留有PCI网络接口，显示屏控制计算机可作为工作站使用。
实现数字视频节目的远距离传输（采用粗缆网络时，控制设备与LED显示屏的距离可达到300米），对显示屏可进行远程操作。
10.5.5 系统功能高水准的显示屏灰度控制系统显示屏灰度控制也是图像效果好坏的关键。
新源电子采用了将图像进行1024级灰度编码，从中再取4096级灰度显示，用硬件FPGA实现，实时性好，大幅度地提高了图像的显示效果。
在视频接收电路、存储电路、高速度写电路、显示屏控制扫描电路中都进行了抗干扰处理，且有240Hz的显示屏刷新频率，使显示屏具有了稳定的高质量的画面，保证真正24位真彩效果，画面色彩丰富，层次分明，真正再现大自然的绚丽色彩。
独特的视频处理技术为了使LED显示屏画面色彩逼真，新源电子控制系统采用非线性校正技术，使显示画面更适合人眼的视觉特性。
