英威腾变频器恒压供水系统解决方案

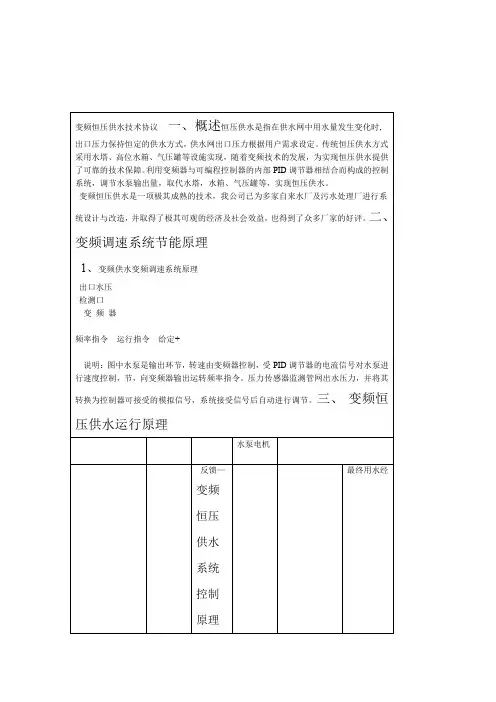

变频恒压供水控制系统方案1.方案介绍变频恒压供水控制系统基本由水泵、变频器、压力传感器和PLC控制器组成。

该系统可以对水泵的运行速度进行调节，以使供水系统的压力始终保持在设定值范围内。

当系统检测到压力超过设定值时，将降低水泵的运行速度，反之则提高运行速度。

2.系统原理变频恒压供水控制系统的原理基于水泵的调速运行。

通过变频器控制电机的转速，可以实现水泵的流量调节。

系统中的压力传感器会实时监测供水系统的压力，并将压力信号传给PLC控制器。

PLC控制器根据设定的压力范围和实际的压力信号来调节变频器的输出频率。

当实际压力超过设定范围时，PLC控制器会降低变频器的输出频率，降低水泵的运行速度；当实际压力低于设定范围时，则相反地提高运行速度。

3.系统优势(1)节能环保：相比传统的供水系统，在需求较低时能够降低水泵的运行速度，减少能耗和噪音。

在需求较高时，能够提高运行速度以满足压力需求，提高系统的响应性和供水能力。

(2)压力稳定：采用变频恒压供水控制系统可以实现对供水系统压力的精确控制，保证水压始终保持在设定值范围内，提高供水质量和稳定性。

(3)设备寿命长：通过变频器控制水泵的运行速度，可以减少启停次数，减轻设备的磨损，延长水泵和其他设备的使用寿命。

(4)自动监控保护：系统可以实时监测供水压力，一旦超过设定范围，系统会自动调节水泵的运行速度，确保供水稳定，同时还能提供报警功能，及时发现和排除故障。

4.实施步骤(1)系统设计：根据实际需求，确定供水系统的压力范围和变频器的参数配置。

(2)设备选型和采购：选购符合系统需求的水泵、变频器、压力传感器和PLC控制器等设备。

(3)设备安装和连接：安装和连接好水泵、变频器、压力传感器和PLC控制器等设备。

(4)系统调试和运行：通过调节变频器的参数和设定压力范围，实现系统的压力控制和供水调节。

(5)系统监测和维护：定期检查和维护系统的各个部件，确保系统正常运行。

总结：通过变频恒压供水控制系统的应用，可以实现供水系统的智能化、高效化和节能环保化。

单台水泵的变频恒压控制系统解决方案

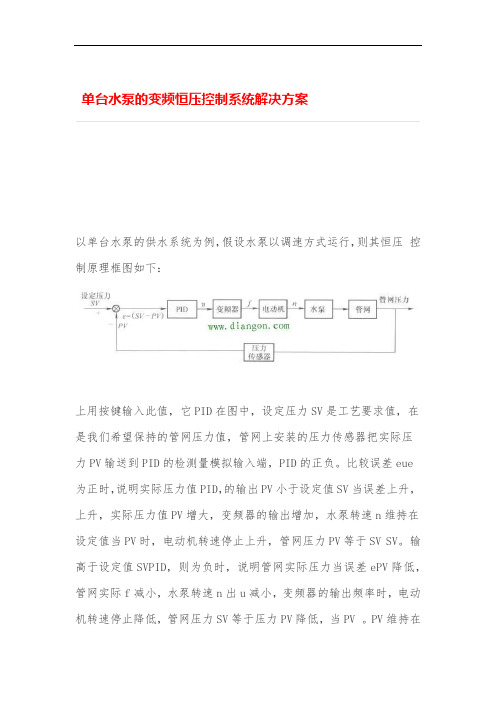

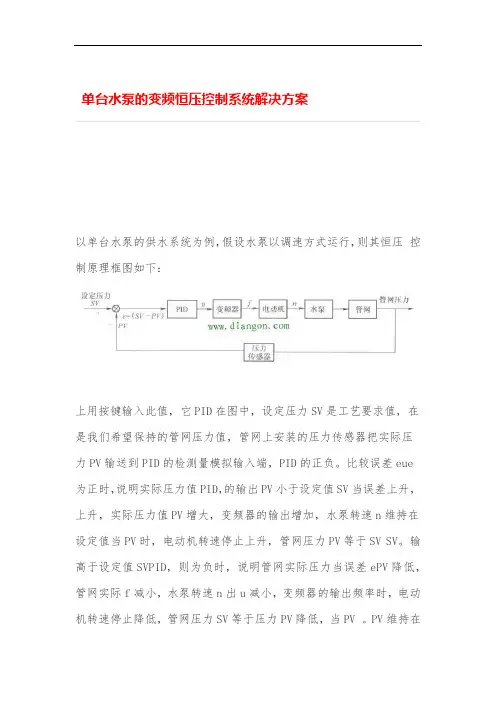

以单台水泵的供水系统为例，假设水泵以调速方式运行，则其恒压控制原理框图如下：
上用按键输入此值，它PID在图中，设定压力SV是工艺要求值，在是我们希望保持的管网压力值，管网上安装的压力传感器把实际压
力PV输送到PID的检测量模拟输入端，PID的正负。

比较误差eue
为正时，说明实际压力值PID，的输出PV小于设定值SV当误差上升，上升，实际压力值PV增大，变频器的输出增加，水泵转速n维持在设定值当PV时，电动机转速停止上升，管网压力PV等于SV SV。

输高于设定值SVPID，则为负时，说明管网实际压力当误差ePV降低，管网实际f减小，水泵转速n出u减小，变频器的输出频率时，电动机转速停止降低，管网压力SV等于压力PV降低，当PV 。

PV维持在
SV不能实现无差调节，因为PID，则(I=0)不起作用I如果积分参数．输出也将变PPV=SV时，ei=0，则比例和微分项D的输出为零，PID 才能使输出保持为零，不能维持一定的压力值，因此必须有无差e 为一定的值，即。

u=P*ei控制，(ei=0)参数其主要作用是为了实现无差控制器的所以PIDI 用调速方式实现恒压控制如下图所示。

当管网压力用阀门调节来实现恒压控制时，用阀门调节实现恒压控．制的原理如下图所示。

信号转化为对应4~20mAPID在图中，阀门定位器的作用是把输出的的阀门开度0~90°（全关~全开），其控制过程同第一张图。

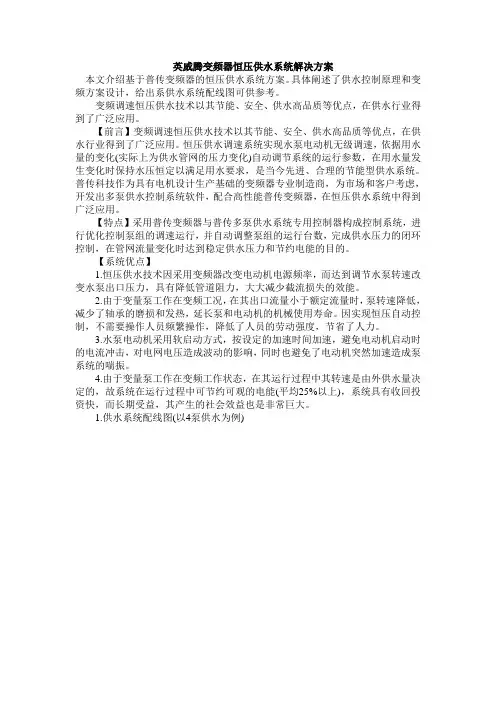

英威腾变频器恒压供水系统解决方案本文介绍基于普传变频器的恒压供水系统方案。

具体阐述了供水控制原理和变频方案设计，给出系供水系统配线图可供参考。

变频调速恒压供水技术以其节能、安全、供水高品质等优点，在供水行业得到了广泛应用。

【前言】变频调速恒压供水技术以其节能、安全、供水高品质等优点，在供水行业得到了广泛应用。

恒压供水调速系统实现水泵电动机无级调速，依据用水量的变化(实际上为供水管网的压力变化)自动调节系统的运行参数，在用水量发生变化时保持水压恒定以满足用水要求，是当今先进、合理的节能型供水系统。

普传科技作为具有电机设计生产基础的变频器专业制造商，为市场和客户考虑，开发出多泵供水控制系统软件，配合高性能普传变频器，在恒压供水系统中得到广泛应用。

【特点】采用普传变频器与普传多泵供水系统专用控制器构成控制系统，进行优化控制泵组的调速运行，并自动调整泵组的运行台数，完成供水压力的闭环控制，在管网流量变化时达到稳定供水压力和节约电能的目的。

【系统优点】1.恒压供水技术因采用变频器改变电动机电源频率，而达到调节水泵转速改变水泵出口压力，具有降低管道阻力，大大减少截流损失的效能。

2.由于变量泵工作在变频工况，在其出口流量小于额定流量时，泵转速降低，减少了轴承的磨损和发热，延长泵和电动机的机械使用寿命。

因实现恒压自动控制，不需要操作人员频繁操作，降低了人员的劳动强度，节省了人力。

3.水泵电动机采用软启动方式，按设定的加速时间加速，避免电动机启动时的电流冲击，对电网电压造成波动的影响，同时也避免了电动机突然加速造成泵系统的喘振。

4.由于变量泵工作在变频工作状态，在其运行过程中其转速是由外供水量决定的，故系统在运行过程中可节约可观的电能(平均25%以上)，系统具有收回投资快，而长期受益，其产生的社会效益也是非常巨大。

1.供水系统配线图(以4泵供水为例)2.变频器与供水板之间的连接示意图当有若干台水泵同时供水时，由于在不同时间(白天和晚上)，不同季节(夏天和冬天)，用水流量的变化很大，为了节约能源和保护设备，本着多用多开，少用少开的原则，进行切换。

英威腾Goodrive200A系列变频器在恒压供水上的应用摘要：相对于传统的水箱和水塔的供水，变频恒压供水具有众多的节电节水、不对水资源造成污染等优点。

本文以某供水厂用变频器一拖多台泵的方式实现恒压供水为例，详细介绍了英威腾电气股份有限公司开发的Goodrive200A系列变频器及其在恒压供水系统中的应用。

关键词：Goodrive200A 水泵恒压供水一拖多一、引言供水自动控制系统工作时，设备通过安装在供水管网上的高灵敏度压力传感器来检测供水管网在用水量变化时的压力变化，不断向变频器传输变化的信号，经过微电脑判断运算并与设定的压力比较后，向控制器发出改变频率的指令，控制器通过改变频率来改变水泵电机的转速与启用台数，自动调节峰谷用水量，保证供水管网压力恒定，以满足用户用水的需求。

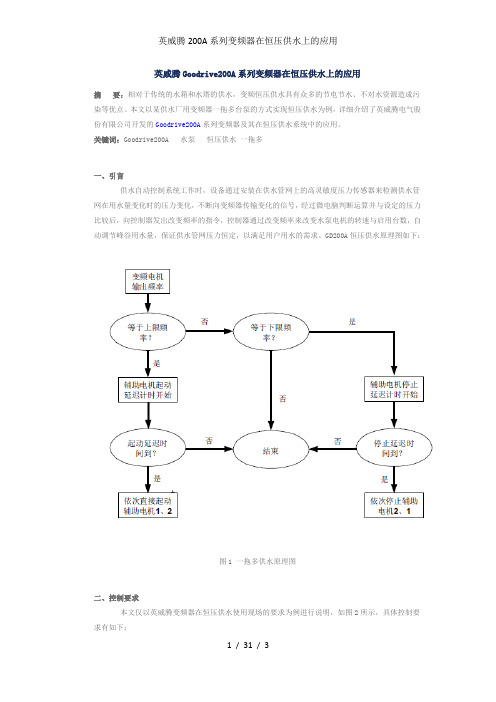

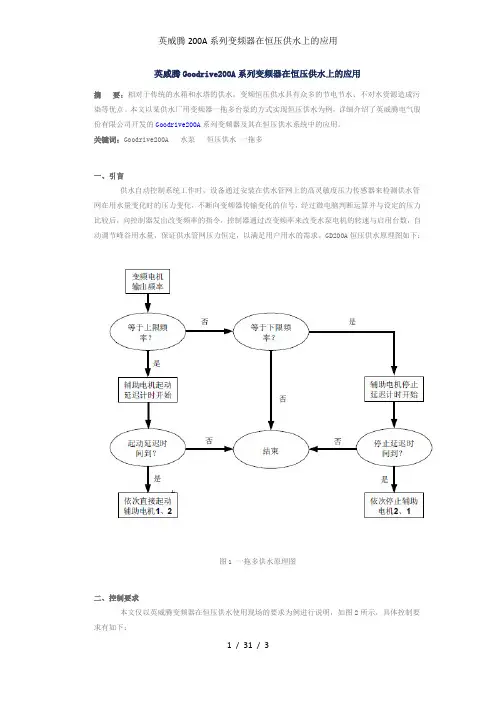

GD200A恒压供水原理图如下：图1 一拖多供水原理图二、控制要求本文仅以英威腾变频器在恒压供水使用现场的要求为例进行说明，如图2所示，具体控制要求有如下：系统需求2台4千瓦变频器控制道水泵实现恒压供水，其中每台变频器最多可以控制三台泵，其中对变频器及控制要求主要包括：a. PID控制实现供水压力的恒定。

b.一拖多控制，减少设备投入，实现变频泵和工频泵的自动切换。

c. G/P合一功能，针对不同的负载可以灵活切换。

d. 过载能力强，运行稳定。

e.体积小巧便于安装。

、英威腾GD200A变频器介绍Goodrive200A变频器以DSP控制系统为平台，采用矢量化V/F控制技术，并配合多种保护方式，可应用于异步电机，提供优异的驱动性能。

产品在风道设计，硬件配置，软件功能方面都极大的提升了客户易用性及环境适应性。

产品通过了TUV SUD的CE认证，给客户的放心使用提供了强有力的保证。

技术特点：◆频率设定方式：数字设定、模拟量设定、脉冲频率设定、串行通讯设定、多段速及简易PLC设定、PID设定等，可实现设定的组合和方式切换◆准确的电机参数自学习，可准确的进行旋转或静止的电机参数自学习，调试方便，操作简单，提供更高的控制精度和响应速度◆矢量化的V/F控制性能◆简易供水功能，可以实现最多一拖三，恒压供水控制◆良好的电压、电流控制，有效减少变频器的保护次数◆提供多种制动方式，可快速停车◆较高的整机过温点，更适合在纺织行业环境温度高的场合◆转速追踪再起动功能：实现对旋转中的电机的无冲击平滑起动◆自动电压调整功能：当电网电压变化时，能自动保持输出电压恒定◆提供多种故障保护功能：过流、过压、欠压、过温、缺相、过载等保护功能四、系统接线及调试整个系统是由一台触摸屏简单设置工艺参数，并能实时监控和记录官网压力情况，便于后续数据分析。

7.5KW变频器控制一台7.5KW水泵,另一台7.5KW变频器控制一台5.5KW马达做备用，。

管网的压力及其相应的时间段可以通过PID进行设定并监控实际水压，当用水量大时，水压降低，压力信号减小，经过变频器内的PID运算使其输出信号增加，变频器频率升高，水泵转速加大；反之，可变频器PID输出信号降低，变频器频率降低，水泵转速减小从而保持水压恒定，实现动态平衡。

系统断电后重新启动可以按照原设定的参数自动运行。

系统的工作时间段可以通过PID随意设定，从而大大增加了系统的自动化程度与可操作性，而且管网压力极其稳定。

．。

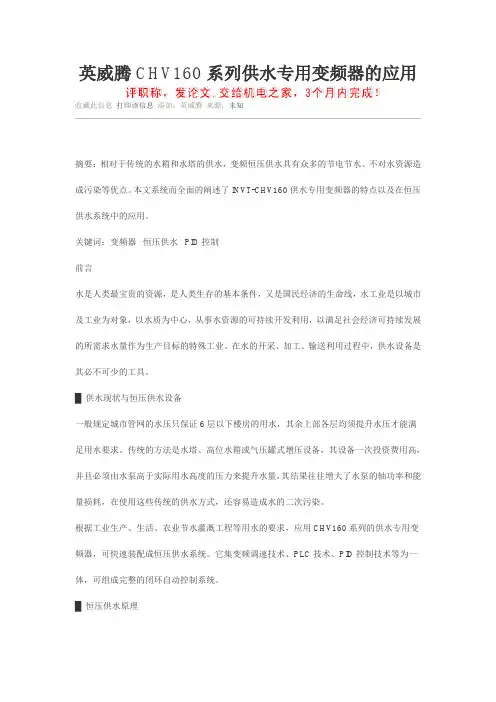

英威腾CHV160系列供水专用变频器的应用收藏此信息打印该信息添加：英威腾来源：未知摘要：相对于传统的水箱和水塔的供水，变频恒压供水具有众多的节电节水、不对水资源造成污染等优点。

本文系统而全面的阐述了INVT-CHV160供水专用变频器的特点以及在恒压供水系统中的应用。

关键词：变频器恒压供水PID控制前言水是人类最宝贵的资源，是人类生存的基本条件，又是国民经济的生命线，水工业是以城市及工业为对象，以水质为中心，从事水资源的可持续开发利用，以满足社会经济可持续发展的所需求水量作为生产目标的特殊工业。

在水的开采、加工、输送利用过程中，供水设备是其必不可少的工具。

█ 供水现状与恒压供水设备一般规定城市管网的水压只保证6层以下楼房的用水，其余上部各层均须提升水压才能满足用水要求。

传统的方法是水塔、高位水箱或气压罐式增压设备，其设备一次投资费用高，并且必须由水泵高于实际用水高度的压力来提升水量，其结果往往增大了水泵的轴功率和能量损耗，在使用这些传统的供水方式，还容易造成水的二次污染。

根据工业生产、生活、农业节水灌溉工程等用水的要求，应用CHV160系列的供水专用变频器，可快速装配成恒压供水系统。

它集变频调速技术、PLC技术、PID控制技术等为一体，可组成完整的闭环自动控制系统。

█ 恒压供水原理供水自动控制系统工作时，设备通过安装在供水管网上的高灵敏度压力传感器来检测供水管网在用水量变化时的压力变化，不断向变频器传输变化的信号，经过微电脑判断运算并与设定的压力比较后，向控制器发出改变频率的指令，控制器通过改变频率来改变水泵电机的转速与启用台数，自动调节峰谷用水量，保证供水管网压力恒定，以满足用户用水的需求。

C HV160恒压供水原理图如下：█ 恒压供水优点CHV160系列供水专用变频器设计理念源于丰富的工程实践，具有以下优点：1.多段压力设定：每天可达八段压力设定，可随时间不同，更改压力给定量。

如为适应生活供水中的3个用水高峰期的流量波动，设置三个高压力供水时段。

变频恒压供水方案随着人们生活水平的提高和用水需求的不断增长，传统的水泵供水方式已经无法满足日益增长的水压需求。

为了解决这个问题，变频恒压供水方案应运而生。

本文将介绍变频恒压供水方案的原理、优势以及应用场景。

一、方案原理变频恒压供水方案采用的是变频技术和PID控制技术相结合的方式，实现对供水系统的智能控制和恒压供水。

其具体原理如下：1. 变频技术：水泵通过变频器控制电机的转速，根据实际用水情况调整电机的输出频率。

当用水量增加时，变频器会提高电机的转速，以增加水压；当用水量减少时，变频器会降低电机的转速，以降低水压。

通过实时监测用水需求，自动调整电机的转速，从而实现水压的恒定。

2. PID控制技术：PID控制是一种经典的控制算法，通过对比实际输出和期望输出的差异，不断调整控制信号，使系统达到稳定的状态。

在变频恒压供水方案中，PID控制器监测实际水压与设定水压之间的差异，并根据差异值来调节变频器的输出频率，以实现恒压供水。

二、方案优势采用变频恒压供水方案有以下几个优势：1. 节能高效：由于变频技术可以根据实际需求调整电机的转速，避免了传统水泵的定转速运行模式，有效降低了电能的消耗。

同时，PID控制技术可以精确控制水压，减少水泵的工作量，使水泵运行更加高效。

2. 稳定可靠：变频恒压供水方案能够实时监测水压变化，并及时调整电机的转速，使供水系统始终保持恒定的水压。

这不仅可以提供稳定可靠的用水体验，还可以避免因水压过高或过低而引发的故障和损坏。

3. 安全环保：采用变频恒压供水方案可以实现水泵的精确控制，避免了过高水压对管道和设备的损坏，延长了设备的使用寿命。

同时，由于变频技术的应用，减少了水泵的启停频率，降低了噪音和振动，提供了更加安静和舒适的供水环境。

三、方案应用变频恒压供水方案适用于各种场景，尤其是在住宅小区、商业楼宇、工业生产等对水压要求较高的场所。

具体应用包括：1. 住宅小区供水：可以根据住宅小区的用水需求，实现恒定的水压供应，提供舒适的生活用水环境。

英威腾CHF100系A列变频器，要求：PID恒压控制,压力保持2KG，用4—20mA电流反馈，控制线怎么接，参数如何设置二线制接线：AI2、+24V,J16跳线到导流端子参数设置： P0.01=1 （外部信号控制启动、停止，启动端子指令通道）P0。

04=50 (上限频率)P0。

05=10-20（下限频率）P0.07=6 （PID控制设定)P0。

11=加速时间P0。

12=减速时间电机参数电机功率额定电流等P9.00=0P9。

01=40％(传感器压力量程0.6MPA）P9。

02=1P9。

04=1。

0KP（比例增益）P9.05＝o.5S(积分增益）（如果压力波动较大、适当调大）适当调节比例增益和积分增益可调节压力变化的快慢压力变送器选型要点：1、变送器要测量什么样的压力:先确定系统中要确认测量压力的最大值，一般而言，需要选择一个具有比最大值还要大1.5倍左右的压力量程的变送器。

这主要是在许多系统中，尤其是水压测量和加工处理中，有峰值和持续不规则的上下波动,这种瞬间的峰值能破坏压力传感器，持续的高压力值或稍微超出变送器的标定最大值会缩短传感器的寿命，然而,由于这样做会精度下降。

于是，可以用一个缓冲器来降低压力毛刺，但这样会降低传感器的响应速度。

所以在选择变送器时，要充分考虑压力范围，精度与其稳定性。

2、什么样的压力介质：我们要考虑的是压力变送器所测量的介质,黏性液体、泥浆会堵上压力接口，溶剂或有腐蚀性的物质会不会破坏变送吕中与这些介质直接接触的材料。

以上这些因素将决定是否选择直接的隔离膜及直接与介质接触的材料.一般的压力变送器的接触介质部分的材质采用的是316不锈钢,如果你的介质对316不锈钢没有腐蚀性,那么基本上所有的压力变送器都适合你对介质压力的测量。

如果你的介质对316不锈钢有腐蚀性，那么我们就要采用化学密封，这样不但起到可以测量介质的压力,也可以有效的阻止介质与压力变送器的接液部分的接触，从而起到保护压力变送器,延长了压力变送器的寿命.3、变送器需要多大的精度：决定精度的有,非线性,迟滞性，机电商务网非重复性，温度、零点偏置刻度，温度的影响。
