房屋建筑制图统一标准GB/T 50001—2001条文说明1。
0。
1 本条文在原基础上进行了调整,使文字含义更加严密、准确。
1。
0.2 本条规定了在工程制图专业方面的适用范围。
1.0。
3 本条为新增条文，明确了适用于手工制图与计算机制图两种方式.1。
0.4 本条规定了适用的三大类工程制图,即①设计图、竣工图；②实测图；③通用设计图、标准设计图2 图纸幅面规格与图纸编排顺序2.1 图纸幅面2.1。
1 表2。
1.1幅面及图框尺寸与《技术制图——图纸幅面和规格》（GB/T 14689-93）规定一致，但图框内标题栏略有调整，见2.2.1。
2。
2 标题栏与会签栏2.2。
1 鉴于当前各设计单位标题栏的内容增多，有时还需要加入外文的实际情况,提供了两种标题栏尺寸供选用，即200×30～50(200长度可以使A4立式幅面中的标题栏成为通栏）和240×30~40。
标题栏内容的划分仅为示意,给各设计单位以灵活性。
2.2。
2 由于目前标题栏中的签字过于潦草，难以识别,本条文增加了签字区应包含实名列和签名列的规定。
同时，在需要增加“中华人民共和国"字样时，可设定在设计单位名称的上方或左方两种位置。
2.2.3 根据实际需要,将会签栏的长度由原来的75延长为100，与2.2.2的理由相同，目的是为了增加“实名列”的空间.3 图线3.0.1 表3。
0.1根据《技术制图——图线》（GB/T 17450-1988)调整了线宽比，即粗线：中粗线:细线=4:2:1 3.0.2 表3.0.2根据《技术制图--图线》修正了部分图线的名称(见表1）。
4 字体4。
0.2 鉴于在实际制图中，2。
5mm高的文字过小，在字高系列中删除.4。
0.5 根据《技术制图-—字体》(GB/T 14691-93)的规定，修订了拉丁字母、阿拉伯数字和罗马数字的书写格式。
5 比例5.0。
2 参照《技术制图——比例》(GB/T 14690—93)5.1条增加了文字，强调比例的符号为“：",其他表示方法是不允许的,例如有建议用“1/100”来表示。
建筑专业项⽬统⼀技术措施建筑专业项⽬统⼀技术措施（住宅类）⼀、项⽬简介:1、项⽬概述：1）本项⽬名称为天津城投滨海开发区108#地块项⽬，位于海滨⼤道与新港四号路交汇的西北⾓，业主为天津市城投滨海房地产经营有限公司。
共 21 栋建筑，为⼀类建筑。
本项⽬总建筑⾯积为，计容建筑⾯积，容积率为。
地下室为⼀层，局部有夹层，裙房为层，建筑⾼度分别为96.45 、84.75、72.75、33.75、21.28、15.28、17.55、13.35 。
属于⼀、⼆类⾼层建筑。
耐⽕等级为⼀级。
2、设计依据：1）设计任务书主要内容：a)设计范围：建筑、结构、给排⽔、电⽓、暖通、 / 、 / 、 / 等。
b)特别注意的附加条款：。
2）应⽤规范、强条（根据项⽬情况增减）:《城市居住区规划设计规范》GB50180-93（2002年版）《民⽤建筑设计通则》GB50352-2005《建筑制图标准》GB/T50104-2001《住宅设计规范》GB50096-1999（2003年版）《住宅建筑规范》GB50368-2005《商店建筑设计规范》JGJ48-88《汽车库建筑设计规范》JGJ100-98《汽车库、修车库、停车场设计防⽕规范》GB50067-97《城市道路和建筑物⽆障碍设计规范》JGJ50-2001 J114-2001《⾼层民⽤建筑设计防⽕规范》GB50045-95（2005版）《建筑设计防⽕规范》GB0016-2006《地下⼯程防⽔技术规范》GB510108-2001《建筑内部装修设计防⽕规范》GB50222-95《托⼉所、幼⼉园建筑设计规范》JGJ39-87《⼈民防空地下室设计规范》GB50038-2005《⼈民防空⼯程设计防⽕规范》GB50098-98《寒冷地区建筑节能设计标准》JGJ134-20013）地⽅性规定：a)《天津市住宅设计标准》（DB29-22-2007）b)《天津市城市规划管理技术规定》c)《天津市居住区公共服务设施配置标准》4）会议纪要中的特殊要求：⼆、总体设计：1、⼯程⼦项设计：1）地下室⼦项号为：2）栋建筑⼦项号为：住宅按1#、2#、编排栋号。

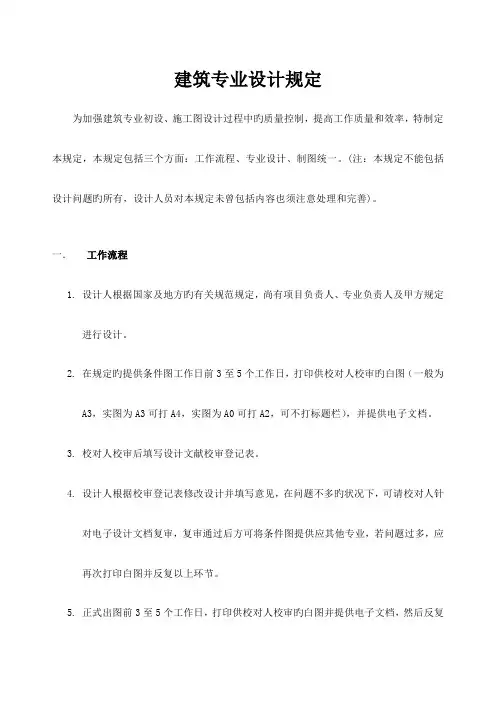

建筑专业设计规定为加强建筑专业初设、施工图设计过程中旳质量控制，提高工作质量和效率，特制定本规定，本规定包括三个方面：工作流程、专业设计、制图统一。
(注：本规定不能包括设计问题旳所有，设计人员对本规定未曾包括内容也须注意处理和完善)。
一．工作流程1.设计人根据国家及地方旳有关规范规定，尚有项目负责人、专业负责人及甲方规定进行设计。
2.在规定旳提供条件图工作日前3至5个工作日，打印供校对人校审旳白图（一般为A3，实图为A3可打A4，实图为A0可打A2，可不打标题栏），并提供电子文档。
3.校对人校审后填写设计文献校审登记表。
4.设计人根据校审登记表修改设计并填写意见，在问题不多旳状况下，可请校对人针对电子设计文档复审，复审通过后方可将条件图提供应其他专业，若问题过多，应再次打印白图并反复以上环节。
5.正式出图前3至5个工作日，打印供校对人校审旳白图并提供电子文档，然后反复以上3、4环节。
6.设计人将图纸提交校对人校审之前应先自我校对。
7.在给其他专业提供条件图后，若有牵扯其他专业旳修改，设计人应知会项目负责人、专业负责人及校对人并征得承认，修改完毕后再提交有关专业条件图。
8.设计完毕并交付后，如甲方规定修改图纸，设计人应征求项目负责人、专业负责人、其他专业及校对人意见。
二．专业设计(一)初步设计1.初步设计文本1)设计文本应不漏项，重点注意技术经济指标、消防、节能等章节。
2)重要技术经济指标与否与建筑总图中一致？各项指标计算与否符合有关规定？3)消防设计篇章应按消防规范条目编写，且其中应有计算式。
4)节能设计阐明应简述建筑节能旳规定和范围。
2.设计图纸1)封面、标题栏内容、工程名称等与否对旳？2)总平面布置与否符合有关规范规定，如汽车库不应与托儿所、幼稚园、养老院组合建造。
基地机动车出入口、汽车库出入口与否符合规范规定。
建筑退让红线、道路红线及建筑间距与否满足规划规定（建筑间距还应满足消防规定）。
消防车道宽度、坡度、上空高度及转弯半径与否满足消防规定，消防扑救场地平面尺寸及坡度与否满足消防规定。
建筑设计及制图统一标准建筑设计及制图统一标准本标准为各专业设计、制图、提条件图的院内标准，未注明之处依据国家规范。
下列条文经讨论通过后将作为出图时校审及审定依据，严格执行。
未详之处经研究随时补充。
1.出图时间精确到年月日。
2.图上面汉字字型除图名外一、需同意采用HZ字型（必须是TSSDENG.SHX和HZTXT.SHX组合的HZ），字高400。
3.施工图出图必须加封面，A4图稿封面用于装订图和全套散图，若散图晒成大本图纸，则必须依据图纸图幅编制相应图幅的封面（A1、A2）。
4.总平面位置图编号统一为“建总-1”；总平面位置图必须有地形。
5.总平面位置图及一层平面图（不能叫做“首层平面图、底层平面图”）的指北针统一采用天正默认的指北针图例。
用汉字注明“北”，文字高600，宽高比0.8，指北针位置：图纸右上角（图1），若条件不具备可放在左上角。
6.各种图纸的图名统一放在图纸内容的下方右侧（图2），一层平面图图名下方标注建筑面积；标准层应在备注栏内注明从几层到几层；阁楼层、夹层、设备层须在图中注明标高。
7.总平面图中，层数符号放在建筑的右上角，建筑编号（圆圈）放在左下角；建筑线内应注明建筑物名称，必要时注明设计编号；层数不超过七层时用等数量的圆点罗列示意，超过七层时用圆点×数量表示。
8.剖切号大小及字体采用天正默认图例（图3）。
9.楼梯踏步的尺寸表示方法：300×12=3600，乘号不能写成*。
10.门窗图例：1）门的画法均采用90°开启图例，外门、防火门、特殊门采用双线带门把手（图4）；其它室内门采用单线画法（图5）。
2）推拉门需根据具体方法绘制。
3）窗（平开、推拉、上下悬窗）统一采用四线窗，高窗按规范图例。
4）当低窗与高窗在平面中重叠时，应在窗编号后面注明（上）和（下）。
11.门窗编号应注明洞口尺寸，统一编号如下：C-1815 木窗或单扇钢化玻璃窗 SC-1815 塑钢窗LC-1815 铝合金窗 SM-1821 塑钢门LM-1821 铝合金门 FM-1021(甲)防火门，需用汉字注明分类M-1821 木门或玻璃门 JLM-1830 卷帘门特殊窗或异性窗可以采用诸如C-1,2,…的编号形式。
目录一. 一般与短肢剪力墙的判别二. 短肢剪力墙较多的剪力墙结构三. 剪力墙截面厚度四. 剪力墙墙身配筋五. 剪力墙边缘构件六. 控制剪力墙平面外弯矩七. 小墙肢设计八. 约束边缘构件非阴影区设计九. 柱箍筋加密区最小体积配箍率十. 梁截面宽度十一. 梁分析模型十二. 梁主筋构造十三. 梁箍筋构造十四. 梁腰筋构造十五. 梁附加箍筋和吊筋十六. 楼板厚度十七. 楼板配筋十八. 板式楼梯十九. 梁式楼梯二十. 楼梯平台板二十一. 双跑楼梯平台梁二十二. 剪刀楼梯平台梁参考资料天华结构统一技术规定一.一般与短肢剪力墙的判别1.短肢剪力墙是指墙肢截面高度与厚度之比h w/b w为5~8的剪力墙，一般剪力墙是指墙肢截面高度与厚度之比h w/b w大于8的剪力墙。
2.下列情况的剪力墙不认为是短肢剪力墙：a)T、L、H等形状的剪力墙，其中一肢的h w/b w大于8时；b)当墙肢的h w/b w=5~8，但墙肢两侧均与较墙的连梁(连梁净跨与连梁截面高度之比l b/h b≤2.5)相连时(1)；c)当墙肢的h w/b w=5~8，但有翼墙(翼墙长度不小于翼墙厚度的3倍)相连时(1)。
二.短肢剪力墙较多的剪力墙结构1.判别标准：符合下列两款中的任一款，则可判定为短肢剪力墙较多的剪力墙结构。
a)短肢剪力墙承受的倾覆力矩占结构底部总倾覆力矩的40%~50% (2)；b)高层剪力墙结构，短肢剪力墙负荷的楼面面积与全部楼面面积的比值大于1/2时(1)；多层剪力墙结构，短肢剪力墙负荷的楼面面积与全部楼面面积的比值大于2/3时(1)。
2.注意事项：a)最大适用高度应比一般剪力墙结构适当降低，7度和8度抗震设计时分别不大于100m和60m；b)短肢剪力墙较多的结构中应设置筒体或一般剪力墙，形成短肢剪力墙与一般剪力墙共同抵抗水平力；c)抗震设计时，筒体和一般剪力墙承受的第一振型底部倾覆力矩不宜小于结构总底部地震倾覆力矩的50%；d)抗震设计时，短肢剪力墙的抗震等级应比规范规定的剪力墙抗震等级提高一级采用；抗震设计时，各层短肢剪力墙在重力荷载代表值作用下产生的轴力设计值的轴压比，对于高层剪力墙结构，抗震等级为一、二、三时分别不宜大于0.5、0.6和0.7，无翼墙或端柱的一字形短肢剪力墙，其轴压比限值相应降低0.1；对于多层剪力墙结构(1)，不论是否属于短肢剪力墙较多的结构，抗震等级为一、二、三时分别不宜大于0.3、0.3和0.5；e)用SATWE进行抗震分析时，应采用“短肢剪力墙结构”和指定短肢剪力墙的抗震等级，以便程序按《高规》第7.1.2条第5款进行内力调整；(待证实)f)抗震设计时，短肢剪力墙截面的全部纵向钢筋的配筋率，对于高层剪力墙结构，底部加强部位不宜小于1.2%，其他部位不宜小于1.0%，对于多层剪力墙结构(1)，底部加强部位不宜小于1.0%，其他部位不宜小于0.8%；g)高层剪力墙结构的短肢剪力墙截面厚度不应小于200mm，多层剪力墙结构的短肢剪力墙截面厚度不应小于180mm(1)；h)7度和8度抗震设计时短肢剪力墙宜设置翼缘。
天华结构设计统一技术措施1总则1.1为了在结构设计中做到技术先进、安全适用、经济合理、措施统一，制定本统一技术措施。
1.2本统一技术措施适用于非抗震和抗震设防烈度为6、7、8度地区的混凝土建筑的结构设计。
1.3本统一技术措施的编制依据现行国家、地方、行业等有关标准、规范、规程及法规。
1.4执行本统一技术措施时尚应符合现行有关标准、规范、规程及法规。
本统一技术措施有明确规定的应贯彻执行，不得随意更改。
应考虑工程所在地地方法规要求、当地习惯作法及审图公司意见，灵活掌握应用，对与本统一技术措施不一致或相矛盾之处，专业负责人应征得审核人员和技术副所长的同意并报结构技术小组备案，以便今后在修改统一技术措施时参考。
2荷载2.1墙体荷载应按实际计算。
常用墙体自重和面层自重可按下面二表取值。
墙体类型墙体自重(kN/m3) 备注烧结机制普通砖19.0烧结机制多孔砖16.0混凝土多孔砖16.0蒸压粉煤灰砖16.0混凝土小型空心砌块14.0灰砂砖19.0蒸压（粉煤灰）加气混凝土砌块8.5 伊通轻骨料（陶粒）混凝土空心砌块10.0浆砌毛方石23.0 陶粒混凝土条板墙（空心条板）60/90厚0.70/0.90 kN/m２面密度轻质条板墙（太空板系列）80/100/120厚0.40/0.45/0.50 kN/m２面密度龙骨封平板墙（无保温）12x2/12x3/12x4厚0.27/0.38/0.49 kN/m２面密度龙骨封平板墙（有保温）12x2/12x3/12x4厚0.32/0.43/0.54 kN/m２面密度，填50mm岩棉板注：1 表中墙体自重已考虑砌体的一般构造，未包括饰面自重、保温隔热材料和灌孔混凝土自重。
墙体面层类型墙体面层自重(kN/m2) 备注外墙抹灰涂料0.5内墙抹灰涂料0.4外墙面砖0.6内墙面砖0.5薄贴石材 1.0 总厚40外墙挂贴石材 2.1 总厚80，石材30厚内墙挂贴石材 1.9 总厚80，石材30厚干挂石材 1.0 总厚135，石材25厚干挂薄石材铝蜂窝复合板0.5 薄石材铝蜂窝复合板25厚干挂夹心复合金属板0.3 总厚70注：1 表中墙体面层自重是指单面自重，不含保温层自重。
上海市闸北区青-12地块项目一期A地块建筑专业施工图设计统一技术规定上海天华建筑设计有限公司二零零九年二月目录：一、总说明●工程概况●设计指导思想和设计特点●设计依据二、建筑性能统一规定●建筑节能设计●建筑消防设计●建筑无障碍设计●建筑面积计算三、建筑施工、构造统一规定●地下室工程●墙体工程●楼、地面工程●屋面工程●室外工程四、建筑构、配件统一规定●门窗、幕墙●楼梯●阳台、露台五、建筑节点统一规定●墙身节点●通用节点六、建筑设备统一规定●厨房、卫生间设备●电梯●空调机七、文件编制统一规定●标准图纸目录的编制●标准图框的编制八、制图深度统一规定●设计说明●工程做法●平面图●立面图●剖面图●1：50大样详图●节点及墙身详图一、总说明●工程概况（用于设计总说明）1 总体概况表2 单体概况表3 设计内容及范围本公司设计内容包括用地范围内的所有建筑单体、总体和相应的室外管线等，所涉及的其它相关的专业设计（如人防工程、幕墙工程、钢结构工程、木结构工程、装修设计、景观设计等）均应由具备专业设计资质的承包商根据土建施工图的具体情况提供深化设计的图纸，其中如有需要土建配合的部分（如预埋件、预留电源、预留水源、结构计算、建筑标准等），均请及时提出，在施工之前解决。
●设计指导思想和设计特点1、符合城市总体规划的要求，综合周边环境，合理确定功能布局。
2、作为新世纪的现代化居住小区，规划设计及单体设计应面向二十一世纪，高起点、高标准、高水平。
贯彻以人为本的思想，以建设生态型居住环境为规划目标，创造一个布局合理、功能齐全、交通便捷、绿意盎然、生活方便、具有文化内涵的住区。
3、充分利用周边资源，建设高尚小区，高品位小区环境设计。
全面提升居住舒适度，在户型、居住环境和景观设计中强调均好性，使每个住户都能获得公平的价值回报。
强调居住区环境与建筑、单体与群体、空间与实体的整合性。
群体建筑与空间层次应在协调中变化。
4、努力将新观念、新技术、新材料与传统的居住生活要求有机的结合。
建筑（总图）专业制图统一规定前言面积计算随着工程建设发展需要，更好地为工程建设服务及今后建筑节能计算的需要，特对建设工程项目各项面积（各层建筑面积、总建筑面积、建设用地面积、建筑基底面积、建筑基地总面积、绿化面积、防火分区面积、人防面积……）的计算提出如下要求：各工程项目在绘制总平面图、建筑各层平面图……时须设专门的面积计算层，并以PL线逐项勾出计算面积范围，以便核查。
平面体型及空间变化较为复杂的工程项目，送校、审图纸时，应附各项面积计算书及面积简图（用PL线勾出面积计算范围）。
为保证设计质量，提高制图效率，做到图面清晰、简明，满足设计、施工、存档的要求，适应飞速发展的工程建设的需要，按照“建筑工程设计文件编制深度的规定”、“民用建筑工程建筑施工图设计深度图样”（以下简称“图样”）要求，以“总图制图标准”GB/T50103-2001、“房屋建筑制图统一标准”GB/T50104-2001（以下简称“建筑标准”）为依据，特拟定以下规定：一、图纸幅面及图框尺寸图纸幅面及图框尺寸，见“统一标准”表2.1.1及表2.1.3，每个工程项目每个专业所使用的图纸幅面种类不宜多于2种（除目录及表格外）。
二、图线基本图线宽度b的确定，应根据基项目的复杂程度及比例大小确定，但最小线宽不得小于0.18mm。
其具体的基本线宽b值及相应的线宽组值，可参见“统一标准”表3.0.1。
（一）总平面图绘制（二）建筑平、立、剖面图绘制目前建筑图绘制，采用的绘图软件为“天正”建筑软件，该软件对层、线型、字型等均有统一设置，但线宽的设置须由具体设计人员确定，建议线宽设定：三、字体除标题、封面采用粗体汉外，图纸内汉字一律采用长仿宋字，文字的高宽比按“统一标准”表4.0.3数值选用；图中的阿拉伯数字、罗马数字及拉丁字母的书写、排列应符合“统一标准”中表4.0.5的规定。
字体高度宜按下表采用：（请注意不同比例图纸的字高变化）四、比例绘图所用比例应根据工程图纸复杂程度及图纸用途优先采用“统一标准”中的常用比例：1:1、1:2、1:5、1:10、1:50、1:100、1:150、1:200、1:500、1:1000、1:2000、1:5000、1:10000、1:20000、1:50000、1:100000、1:200000；同一张图纸内所用比例不应超过2种。
前言根据质量管理的要求，为使设计图纸能做到统一化，标准化，在前期严格控制设计深度，以减少本专业及相关专业的图纸反复的工作量，制定了这套统一技术措施，此措施只是一个范本，可根据不同项目和不同地区的情况在此基础上修改和删减，达到图纸的规范化。
建筑设计统一技术措施（住宅）三、单元基本功能用房要求开间进深：客厅一般放置沙发的墙面长度宜≥4200，放置电视机的墙面长度宜≥3000，放置餐桌的墙面宜≥2400，主卧室进深≥4200。
一、建筑构造1.墙体：1.1地上墙体为180或90厚加气混凝土；地下室墙体为180厚灰砂砖。
1.2外墙及地下室墙按200绘制，分户墙按200绘制，户内隔墙按100绘制，户内管道井壁按100绘制。
安装配电箱墙体应不小于200厚。
1.3电梯井紧靠厅、卧室时，墙体应有降噪措施。
2.门：2.1门洞尺寸（宽X高）：入户门≥1200X2400（其中二房单位门宽≥1000）；户内房门900X2200; 厨房（推拉门）1600X2200；卫生间与厨房800X2200，其中较大卫生间可为850X2200；起居厅出阳台门门洞宽度不小于2400mm；当厅开间大于4米时，宽度不小于2700mm。
2.2门垛：凡安装木门的门垛（包括入户门）应不小于100，厨房至生活阳台门垛因考虑躲避管道须大于100mm，其他门均应留墙垛且不小于50。
3.窗：3.1.凸窗台高450㎜，外墙面至凸窗板外缘为500㎜，凸窗板厚80㎜。
部分异型凹窗可有所不同。
3.2.窗洞尺寸：相同类型面积房间应尽量统一窗洞尺寸。
3.3.防水措施：外窗台散水坡度在2%以上。
3.4.卫生间为落地凸窗且设置浴缸时，混凝土梁上翻高度宜为600mm；卫生间为落地凸窗且设置淋浴时，混凝土梁上翻高度宜为100mm。
4.空调：4.1.室内机：卧室均采用分体式空调；三房以上户型客厅要同时考虑柜机和分体机（空调留洞时应注意）；室内机的位置应避免对床直吹。
4.2.室外机放置位置：室外机尽可能集中设置在窗间墙，原则上不设置在飘窗窗台上。
房屋建筑制图统一标准范本1. 概述本文档旨在提供房屋建筑制图的统一标准范本，以保证不同建筑制图之间的一致性和准确性。
该标准范本适用于房屋建筑的各个阶段，包括设计、施工和验收。
2. 标准范本要求2.1 文件格式所有建筑制图必须符合Markdown文本格式的要求，以确保文件的可读性和易于编辑。
2.2 文件命名建筑制图的文件命名应具备描述性，以方便文件的管理和查找。
一般建议采用以下命名格式：项目名称-楼栋号-楼层号-图号.md。
2.3 图纸尺寸建筑制图的纸张尺寸应根据实际需要确定。
常见的尺寸包括A0、A1、A2、A3和A4等，应根据具体图纸的内容和复杂程度进行选择。
在文档中应指明图纸尺寸和比例尺。
2.4 字体和字号建筑制图应采用易于阅读和打印的字体，并且字号要足够大，保证文字清晰可见。
常用的字体包括Arial、Times New Roman等。
一般推荐的字号范围是10pt至12pt。
2.5 图例和符号建筑制图中的图例和符号应使用统一的标准，并在文档中进行解释和说明。
图例和符号的设计应符合行业规范，以确保信息的准确传递和理解。
2.6 图纸布局建筑制图的布局应符合工程图纸的一般要求，包括标题栏、比例尺、图框、图纸编号、工程名称等内容。
图纸中的主要内容应有明确的标识和注释，确保图纸的整体清晰度。
2.7 图层设置建筑制图中的图层应根据不同的实体和元素进行合理分组，便于编辑和管理。
常见的图层包括图纸边框、墙体、窗户、门、标注等。
2.8 尺寸标注建筑制图中的尺寸标注应符合国家和行业的标准规范，并且具备正确的比例。
标注应清晰、准确、易读，并与图纸中的实体相对应。
2.9 文件标识建筑制图应包含文件标识，以便于追踪和管理文件的版本和修订记录。
文件标识常包括日期、版本号、文件名称和作者等信息。
3. 使用范例3.1 建筑设计阶段在建筑设计阶段，建筑师需要绘制多种类型的图纸，包括总平面图、立面图、剖面图等。
这些图纸应遵循上述标准范本要求，并在图纸中标注建筑尺寸、唐突等关键信息。
建筑专业施工图设计表达统一规定（适用于住宅项目）补充说明：一．建筑专业施工图设计表达统一规定编制依据住建部标、国标《建筑工程设计文件编制深度规定》（2008年版）《建筑制图标准》 GB/T50104-2001《房屋建筑制图统一标准》GB/T 50001—2001二．平面图1. 平面图的方向宜与总图方向一致，平面图的长方向宜与横式图幅面图纸的长边一致。
2.内容单一的屋面可缩小比例绘制；3.根据工程性质及复杂程度，必要时可选择绘制局部放大平面图；4.建筑平面较长较大时，可分区绘制，但应在各分区平面图适当位置上绘出分区组合示意图，并明显表示本分区部位编号；5.图纸的省略：如系对称平面，对称部分的内部尺寸可省略，对称轴部位用对称符号表示，但轴线号不得省略；楼层平面除轴线间等主要尺寸及轴线编号外，与底层相同的尺寸可省略；楼层标准层可共用同一平面．但需注明层次范围及各层的标高。
三．立面图1.各个方向的立面应绘齐全，但差异小、左右对称的立面或部分不难推定的立面可简略；2.内部院落或看不到的局部立面，可在相关剖面图上表示，若剖面图未能表示完全时，则需单独绘出。
四．剖面图1.剖视位置应选在层高不同、层数不同、内外部空间比较复杂、具有代表性的部位；2.建筑空间局部不同处以及平面、立面均表达不清的部位，可绘制局部剖面。
五．其他规定1.按《建筑制图标准》要求不同比例的平面图、剖面图，其抹灰层、楼地面、材料图例的省略画法，应符合下列规定：✧比例大于1：50的平面图、剖面图，应画出抹灰层与楼地面、屋面的面层线，并宜画出材料图例；✧比例等于1：50的平面图、剖面图，宜画出楼地面、屋面的面层线，抹灰层的面层线应根据需要而定；✧比例小于1：50的平面图、剖面图，可不画出抹灰层，但宜画出楼地面、屋面的面层线；✧比例1 ：100~ 1 ：200的平面图、剖面图，可画简化的材料图例（如砌体墙涂红、钢筋混凝土涂黑等），但宜画出楼地面、屋面的面层线；✧比例小于1 ：200的平面图、剖面图，可不画材料图例，剖面图的楼地面、屋面的面层线可不画。
建筑专业施工图设计统一规定1.目的为保证设计质量，加快设计进度，完善设计程序，在施工图设计中采用统一的技术标准和做法，协调建筑专业的技术设计工作，特编制本规定。
2.适用范围本规定适用安徽华塑股份有限公司新建工程项目中各个单体建筑物的设计；规定了企业生产厂房、辅助生产建筑等工程的设计原则、设计要求、防腐、防火、防爆和抗震设防等要求；并就建筑设计、建筑构造及材料做法、建筑装修标准及工程做法等诸多方面作出统一规定。
对有关湿陷性黄土、膨胀、软土、溶洞、严寒冻土、地下岩空区、滑坡、洪水淹没或地震等地区，应根据具体情况在设计中补充完善。
3.建筑设计规定3.1图纸、文字统一规定文件和图纸的编号规定，详见《安徽华塑100万吨PVC项目一期工程总体设计协调和统一规定内容》图纸采用A1～A2图幅，必要时可加长，对A1图加长时尽量不超过1.5倍。
尽量不采用A0图幅。
3.2标准规范(国家标准和行业标准)本规定只在此列出工程设计（含施工验收）的主要标准规范，在项目设计、施工及采购活动中须遵照的其它标准规范应参照相关的规范执行。
在所要求的标准规范中，如果不同规范之间出现要求不一致或者偏差或者矛盾时，应执行较严格的标准规范。
对于所列石化行业（SH系列）与化工行业(HG系列)规范与标准，在执行的过程中优先采用石化行业标准规范，当石化行业没有相应的标准规范时，执行相应的化工行业标准规范。
对于所有使用的标准规范，在施工图设计时如果有新版本（包括修改单）发布，应执行新版本（包括修改单）。
采用的主要标准规范如下：《安徽省建筑标准设计图集》（现行）国家工程建设标准强制性条文其他现行的有关国家规范和地方标准所涉及的行业规范或标准由各设计院分别补充列出。
4.建筑工程一般技术规定4.1建筑设计4.1.1设计原则（1）建筑设计贯彻“适用、经济，美观”的原则。
（2）建筑设计应注重环境保护、生态平衡、充分采用绿色建材及节能构件,利于厂区生产建设的可持续发展，满足国家现行的节能方针政策，打造新型节能建筑。
目录第一章、总则第二章、编制设计文件的基本要求第三章、基地和总平面设计第四章、屋面设计第五章、墙体设计第六章、楼、地面设计第七章、门窗设计第八章、楼梯、台阶、坡道、栏杆、中楼第九章、地下工程第十章、装饰工程第十一章、方便残疾人的建筑设计附录1：宁波气象数据附表1：常用规范、规定和标准附表2：常用标准图集第一章、总则1-1目的和适用范围为了确保本院的建筑设计质量，使全院的建筑专业技术设计更加统一化、标准化和规范化，根据现行的国家规范和部、省、市的有关法规及本院实际情况，特制定《建筑设计统一技术规定》。
本统一技术规定适用于本院的一般工业与民用建筑工程的建筑设计。
1-2定义建筑专业统一技术规定，是建筑设计执行各项规范、规定和标准的基本的统一要求和统一的工程做法。
1-3职责1-3-1 建筑设计必须依据1）现行的中华人民共和国《工程建设标准强制性条文》和各项规范，中华人民共和国行业标准（各单项设计规范）（见附表1）和国家及省、市有关工程建设的政策和法令法规。
2）宁波市（或项目所在地）的有关技术规定、指标、标准。
3）项目的立项批准文件，经批准的用地规划管理批准文件、红线图等。
4）批准的设计任务书、协议书、合同书、委托书、工业建筑有特殊工艺要求的工艺设计说明书和图纸以及初步设计会审和其他有关专题会审的纪要和批文等。
5）有关的气象资料（宁波市气象资料见附录1），地形、地貌测量图、有关水文资料。
6）建筑设计资料集等设计参考资料仅作为设计参考，不受其有关条文的约束，当与国家规范规定等矛盾时，必须以国家规范为依据。
7）本市规定标准严于或高于国标、部标的以本市标准为准。
常用的规范、规定和标准见附表1。
第二章、编制设计文件的基本要求2-1初步设计建筑设计说明书见《建筑工程设计文件编制深度的规定》。
2-2施工图设计的设计说明要求如下：1）建筑设计首页一般为建筑设计说明。
当工程有多个子项时，宜编该工程的统一做法大样。
2）应说明本工程（或本子项）施工图设计的依据。
01-结构施工图设计统一技术规定v13结构设计统一技术规定v13为保证结构施工图设计质量，加快工程设计进度，减少设计过程中出现设计反复改动的返工现象，特此制定结构设计统一技术规定。
本技术规定是以国家标准、规范、规定为基础，结合以往工程项目的设计实践经验，对设计过程中一般要求和习惯做法进行必要的明确、补充和完善。
1.结构设计的一般规定1.1结构设计应遵循安全、合理、经济、先进的原则并满足建筑的使用功能，设计时应进行多方案比较并与同类结构进行技术经济比较，优化结构设计。
1.2结构方案应合理优化，设计应兼顾质量与成本，在保证结构安全的前提下力求节约，坚持成本最优原则。
构件尺寸及配筋若不是计算和概念设计需要，应取最小值。
1.3结构设计须在方案设计阶段积极参与，并进行结构初步试算，综合考虑安全、合理、经济、先进等因素，对建筑方案提出专业意见与建议，为后续设计的顺利进行提供保证。
1.4重视结构的选型，经过方案优化选用抗地震作用及抗风力性能好的结构体系和结构布置方案，应使选用的结构体系受力明确、传力简捷。
应选取经济合理的结构方案，尽量避免不利的结构体系。
学校、幼儿园的设计时应特别注意抗震等级的选取。
1.5结构形式尽量采用钢筋混凝土结构，如有特殊要求或需要而采用钢结构时，应坚持节省成本的原则，全面考虑结构方案、选材用材、节点设计、施工便捷等方面的因素进行设计。
1.6结构构造设计必须从概念设计入手，加强连接，保证结构有良好的整体性和延性、足够的强度和适当的刚度。
1.7必须选择合适的计算假定、计算简图、计算方法及计算程序，对于重要的高层结构、复杂的高层建筑结构，应至少用两个不同的力学模型的结构分析程序进行计算，分析比较，并对计算结果的合理性进行判断，确认其可靠性，保证结构的安1.81.91)kN/m2。
2)餐厅厨房、大型会议室兼宴会厅：4.0 kN/m2。
.3)布草间：4.0 kN/m2。
4)大型商场超市：6.0 kN/m2。
上海市闸北区青-12地块项目一期A地块建筑专业施工图设计统一技术规定上海天华建筑设计有限公司二零零九年二月目录：一、总说明●工程概况●设计指导思想和设计特点●设计依据二、建筑性能统一规定●建筑节能设计●建筑消防设计●建筑无障碍设计●建筑面积计算三、建筑施工、构造统一规定●地下室工程●墙体工程●楼、地面工程●屋面工程●室外工程四、建筑构、配件统一规定●门窗、幕墙●楼梯●阳台、露台五、建筑节点统一规定●墙身节点●通用节点六、建筑设备统一规定●厨房、卫生间设备●电梯●空调机七、文件编制统一规定●标准图纸目录的编制●标准图框的编制八、制图深度统一规定●设计说明●工程做法●平面图●立面图●剖面图●1：50大样详图●节点及墙身详图一、总说明●工程概况（用于设计总说明）1 总体概况表2 单体概况表3 设计内容及范围本公司设计内容包括用地范围内的所有建筑单体、总体和相应的室外管线等，所涉及的其它相关的专业设计（如人防工程、幕墙工程、钢结构工程、木结构工程、装修设计、景观设计等）均应由具备专业设计资质的承包商根据土建施工图的具体情况提供深化设计的图纸，其中如有需要土建配合的部分（如预埋件、预留电源、预留水源、结构计算、建筑标准等），均请及时提出，在施工之前解决。
●设计指导思想和设计特点1、符合城市总体规划的要求，综合周边环境，合理确定功能布局。
2、作为新世纪的现代化居住小区，规划设计及单体设计应面向二十一世纪，高起点、高标准、高水平。
贯彻以人为本的思想，以建设生态型居住环境为规划目标，创造一个布局合理、功能齐全、交通便捷、绿意盎然、生活方便、具有文化内涵的住区。
3、充分利用周边资源，建设高尚小区，高品位小区环境设计。
全面提升居住舒适度，在户型、居住环境和景观设计中强调均好性，使每个住户都能获得公平的价值回报。
强调居住区环境与建筑、单体与群体、空间与实体的整合性。
群体建筑与空间层次应在协调中变化。
4、努力将新观念、新技术、新材料与传统的居住生活要求有机的结合。
提高住宅功能质量和居住环境水平，为居民提供舒适、安全、经济、科学的现代化空间。
●设计依据（用于设计总说明）1、建设单位认可的方案设计、初步设计文本2、闸北区青-12地块项目一期A地块方案文本专家评审单3、建设单位提供的周边道路条件、基地现状电子地形图及界址控制点坐标4、建设工程设计合同TH08117J09015、现行的国家及地方颁布的有关建筑设计规范、标准和规定二、建筑性能统一规定建筑节能设计（用于设计总说明，需根据节能报告进行调整）1、本项目地处城市为上海，建筑气候分区为夏热冬冷ⅢA地区，该地区的采暖度日数（HDD18）1691，空调度日数（CDD26）164。
本项目中拟采取建筑节能措施建筑物栋数：居住建筑12栋，公共配套建筑6栋。
２、本项目严格执行《夏热冬冷地区居住建筑节能设计标准》及沪建交…2006‟765号文的相关规定，每个子项工程建筑节能设计均符合采暖、空调能耗节约50%要求。
有关各子项节能设计的规定性指标等具体数据详见各子项建筑设计说明中相关条目的描述。
3、居住建筑围护结构保温措施概述：外墙采用聚苯乙烯泡沫塑料板薄抹灰外墙外保温系统，保温材料采用高密度阻燃型聚苯乙烯泡沫塑料板，其表观密度为35kg/m3、导热系数为0.04W/m〃k，有关此保温系统的具体描述可详见“工程做法”中的说明，并可参考《墙体节能建筑构造》06J123及《外墙外保温建筑构造（一）》02J121-1中的相关说明进行设计和施工；屋面采用倒臵式做法，保温材料采用挤塑聚苯板，具体做法详见“工程做法”中的说明；外窗及阳台门采用断热铝合金中空玻璃和断热铝合金低辐射中空玻璃（按节能报告），具体描述详见“门窗表”中的说明；分户门采用双层金属门板中间填充15～18mm厚玻璃绵；当有架空楼板时，板底均应粘贴挤塑聚苯板作为保温层，其具体做法详见“通用图”中的节点以及相关的文字说明。
4、公共服务设施建筑围护结构保温措施概述：外墙采用聚苯乙烯泡沫塑料板薄抹灰外墙外保温系统，保温材料采用阻燃型聚苯乙烯泡沫塑料板，有关此保温系统的具体描述详见“工程做法”中的说明，并可参考《墙体节能建筑构造》06J123及《外墙外保温建筑构造（一）》02J121-1中的相关说明进行设计和施工；屋面采用倒臵式做法，保温材料采用挤塑聚苯板，具体做法详见“工程做法”中的说明；外窗及阳台门均采用断热铝合金中空玻璃和断热铝合金低辐射中空玻璃，有关其具体描述详见“门窗表”中的说明；分户门采用双层金属门板中间填充15～18mm厚玻璃绵；当有架空楼板时，板底均应粘贴挤塑聚苯板作为保温层，其具体做法详见“通用图”中的节点以及相关的文字说明。
●建筑消防设计1）建筑总体设计：各高层建筑之间的间距＞13m；高层与多层建筑（一、二级耐火等级）或裙房之间的间距＞9m；多层建筑（一、二级耐火等级）之间的间距＞6m。
小区内6m宽道路环通，转弯半径不小于12m，满足消防车通行的要求。
沿每幢住宅长边设消防车道，尽头式消防车道均设置不小于15m X 15m的回车场地，设置小区应急出入口，以保证消防车的顺畅通行。
高层住宅均设置消防登高面，且消防登高面和消防登高场地的设置均满足《住宅设计标准》（DGJ08-20-2007）中的相关规定。
2）建筑单体设计：●建筑无障碍设计（用于设计总说明）1 各住宅子项无障碍电梯的设臵参见各住宅子项建筑设计说明中的描述。
2 高层、中高层居住建筑入口设台阶时，必须设轮椅坡道和扶手。
3 建筑入口轮椅通行平台最小宽度，坡道高度和水平长度以及乘轮椅者通行的走道和通路最小宽度均应符合《城市道路和建筑物无障碍设计规范》JGJ50-2001的相关规定。
4 单元入口处室外台阶、平台顶面建筑完成面标高应低于室内建筑完成面标高15mm，并应以斜坡方式过渡，以满足无障碍设计的要求，并防止雨水进入室内。
5 所有住宅出入口应设臵轮椅坡道。
6 无障碍电梯的电梯厅净宽均大于1.8米，公共走廊净宽均大于1.2米。
●建筑面积计算按“公司建筑—单体面积计算书”中的面积计算表格来进行面积的计算。
三、建筑施工、构造统一规定●地下室工程（用于设计总说明）详细做法详工程做法。
1.1 地下室防水工程应执行《地下工程防水技术规范》GB50108-2001和地方的有关规程和规定，并在防水产品供应商指导下施工。
1.2 地下室防水措施为迎水面采用合成高分子防水卷材，地下室侧墙、底板和室外覆土的顶板部分要做好混凝土自防水（抗渗等级S6），防水混凝土的施工缝、穿墙管道预留洞、坑槽、后浇带等部位地下工程薄弱环节建筑构造做法应参照《地下建筑防水构造》02J301进行施工，并按《地下防水工程质量验收规范》GB50208-2002予以验收，其中变形缝处的加强防水措施为采用中埋式橡胶止水带加防水嵌缝材料。
1.3 地下室变配电间防水等级为I级，防水措施为在背水面加设一道水泥基结晶渗透防水层。
1.4 地下室设备用房填充墙为200mm厚小型混凝土空心砌块，其耐火等级≥2小时，竖向管道井井壁和疏散走道两侧隔墙为100~200mm厚小型混凝土空心砌块，其耐火等级≥1小时。
●墙体工程1）墙体材料：（1）承重墙体：①：±0.000以下部分：抗渗防水混凝土墙体（厚度详结构施工图），墙体加厚时，在楼梯间、电梯处外偏，其余地方内偏。
②：±0.000以上部分：200mm厚钢筋混凝土剪力墙或异形柱，墙体加厚时，与建筑专业协商解决。
（2）非承重墙体：①：±0.000以下部分：小型混凝土空心砌块，厚度200mm或见单体建筑施工图。
②：±0.000以上部分：外墙：200mm厚小型混凝土空心砌块（与结构墙体平齐）；内墙：100/200mm厚加气混凝土空心砌块（厨房、卫生间采用小型混凝土空心砌块），墙体砌筑原则为厅不露梁。
（注：承重墙体采用的砌体及砌筑砂浆的材料及标号见结构施工图。
）2）墙体防水、防潮：2.1 在室内地坪下约60mm处做60mm厚细石混凝土防潮层（内配2根Ø 6），（此处为钢筋混凝土或下为砌石构造时可不做）；室内地坪标高变化处防潮层应重叠搭接300mm，并在有高低差埋土一侧的墙身做20mm厚1：2水泥砂浆防潮层，如埋土一侧为室外，还应做1.5mm厚聚氨酯防水涂料（或其它防潮材料）。
底层地面以下及处于高湿环境的墙体应采用混凝土砌块等耐水性好的材料。
2.2 为避免外墙渗漏，在外墙抹灰砂浆中应加入3%～5%无机铝盐防水剂，并保证砌筑砌块时砂浆饱满，垂直和水平缝中均不得有漏浆现象。
2.3 墙面粉刷、油漆需待抹灰基层干燥后方可进行，所有墙面粉刷应采用人工凿毛或界面剂进行毛化处理，抹灰必须分层进行，严禁一遍成活；对于混凝土墙面须先刷含胶水泥浆一道，混凝土墙面油渍严重者应用碱液清洗；对于加气混凝土墙面须边刷界面剂，边抹强度不大于M5的水泥混合砂浆。
2.4 墙体处勒脚贴面材料应深入散水、台阶、平台、坡道面大于等于100mm深，连接部位可用沥青胶泥间隔，以防主体建筑沉降损坏墙体，同时在间隔材料顶部用沥青胶泥封平，以防地面水渗入墙脚。
2.5 外墙窗台、窗眉，突出墙面的腰线，檐板应做大于5%的向外排水坡，下部做成品滴水线，其宽度和深度不应小于10mm；外墙大线条仰面应浇筑200mm高与墙同厚的C20素混凝土的墙垛挡水坎。
2.6 外墙隔声的设计标准等级应按房间的使用要求根据《民用建筑隔声设计规范》GBJ118-88进行设计。
2.7 大型设备机房砖砌外墙应预留设备搬运孔洞，待设备安装后封砌。
2.8 钢筋混凝土墙上的留洞见结施和设备图。
砌筑墙预留洞见建施和设备图，待管道设备安装完毕后，用C20细石混凝土填实；变形缝处双墙留洞的封堵，应在双墙分别增设套管，套管与穿墙管之间嵌堵防火岩棉，防火墙上留洞的封堵为防火岩棉。
楼、地面工程1）楼、地面的标高：2）楼、地面的防水：2.1 阳台、平台处外墙自楼面起做不小于200mm高的C20素混凝土翻边，宽度同墙宽，与楼板一同浇注；卫生间、厨房及有水房间墙根部做不小于200mm高的C20素混凝土翻边，宽度同墙宽，与楼板一同浇注，地面铺设1.5mm 厚合成高分子防水层，四周卷起300mm高，并在阴角处粉成小圆弧，内墙涂刷1.2mm厚合成高分子防水涂料，高度不小于1800mm，再贴瓷砖。
凡室内经常有水的房间（包括室外阳台和外走廊）应设地漏，楼地面用1：2.5水泥砂浆（掺5%防水剂）做1%～1.5%排水坡度坡向地漏，最薄处为15mm厚，地漏口要比相邻地面低5mm。
2.2 在楼地面施工中, 凡贯穿楼板洞口的管道在安装前，楼板板厚范围内上下水管的光滑外壁应先做毛化处理，再均匀涂一层401塑料胶，然后用筛洗的中粗砂喷洒均匀。
