下载文档原格式

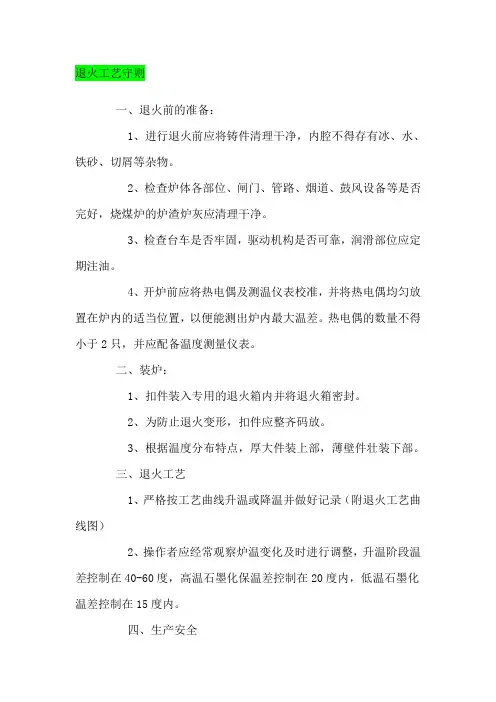

退火工艺守则一、退火前的准备：1、进行退火前应将铸件清理干净，内腔不得存有冰、水、铁砂、切屑等杂物。
2、检查炉体各部位、闸门、管路、烟道、鼓风设备等是否完好，烧煤炉的炉渣炉灰应清理干净。
3、检查台车是否牢固，驱动机构是否可靠，润滑部位应定期注油。
4、开炉前应将热电偶及测温仪表校准，并将热电偶均匀放置在炉内的适当位置，以便能测出炉内最大温差。
热电偶的数量不得小于2只，并应配备温度测量仪表。
二、装炉：1、扣件装入专用的退火箱内并将退火箱密封。
2、为防止退火变形，扣件应整齐码放。
3、根据温度分布特点，厚大件装上部，薄壁件壮装下部。
三、退火工艺1、严格按工艺曲线升温或降温并做好记录（附退火工艺曲线图）2、操作者应经常观察炉温变化及时进行调整，升温阶段温差控制在40-60度，高温石墨化保温差控制在20度内，低温石墨化温差控制在15度内。
四、生产安全1、铸件退火箱摆放应平稳不得摇摆，不得超高、超宽。
2、清除场地障碍物，炉子周围不得堆放易燃物。
3、退火炉点火等操作，应按有关操作规程进行。
情感语录1.爱情合适就好，不要委屈将就，只要随意，彼此之间不要太大压力2.时间会把最正确的人带到你身边，在此之前，你要做的，是好好的照顾自己3.女人的眼泪是最无用的液体，但你让女人流泪说明你很无用4.总有一天，你会遇上那个人，陪你看日出，直到你的人生落幕5.最美的感动是我以为人去楼空的时候你依然在6.我莫名其妙的地笑了，原来只因为想到了你7.会离开的都是废品，能抢走的都是垃圾8.其实你不知道，如果可以，我愿意把整颗心都刻满你的名字9.女人谁不愿意青春永驻，但我愿意用来换一个疼我的你10.我们和好吧，我想和你拌嘴吵架，想闹小脾气，想为了你哭鼻子，我想你了11.如此情深，却难以启齿。
其实你若真爱一个人，内心酸涩，反而会说不出话来12.生命中有一些人与我们擦肩了，却来不及遇见；遇见了，却来不及相识；相识了，却来不及熟悉，却还要是再见13.对自己好点，因为一辈子不长；对身边的人好点，因为下辈子不一定能遇见14.世上总有一颗心在期待、呼唤着另一颗心15.离开之后，我想你不要忘记一件事：不要忘记想念我。

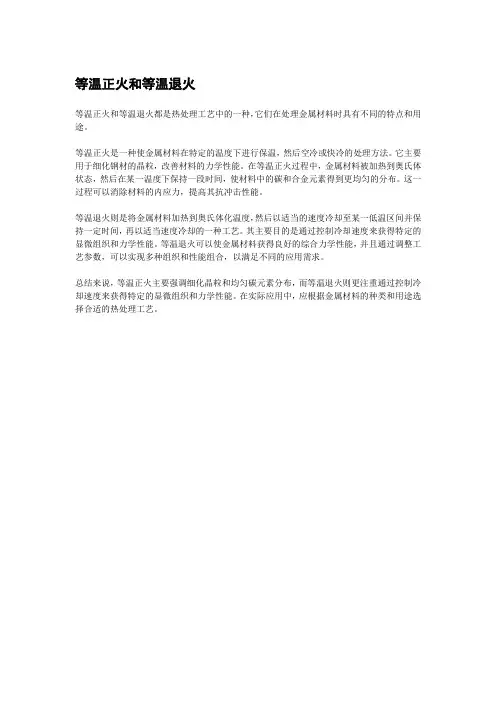

等温正火和等温退火
等温正火和等温退火都是热处理工艺中的一种，它们在处理金属材料时具有不同的特点和用途。
等温正火是一种使金属材料在特定的温度下进行保温，然后空冷或快冷的处理方法。
它主要用于细化钢材的晶粒，改善材料的力学性能。
在等温正火过程中，金属材料被加热到奥氏体状态，然后在某一温度下保持一段时间，使材料中的碳和合金元素得到更均匀的分布。
这一过程可以消除材料的内应力，提高其抗冲击性能。
等温退火则是将金属材料加热到奥氏体化温度，然后以适当的速度冷却至某一低温区间并保持一定时间，再以适当速度冷却的一种工艺。
其主要目的是通过控制冷却速度来获得特定的显微组织和力学性能。
等温退火可以使金属材料获得良好的综合力学性能，并且通过调整工艺参数，可以实现多种组织和性能组合，以满足不同的应用需求。
总结来说，等温正火主要强调细化晶粒和均匀碳元素分布，而等温退火则更注重通过控制冷却速度来获得特定的显微组织和力学性能。
在实际应用中，应根据金属材料的种类和用途选择合适的热处理工艺。
钢的退火与正火常用的热处理工艺分为两大类：预备热处理目的：消除坯料、半成品中的某些缺陷，为后续冷加工，最终热处理作组织准备。
最终热处理目的：使工件获得所要求的性能。
退火与正火的目的:消除钢材经热加工所引起的某些缺陷,或为以后的切削加工及最终热处理做好组织准备。

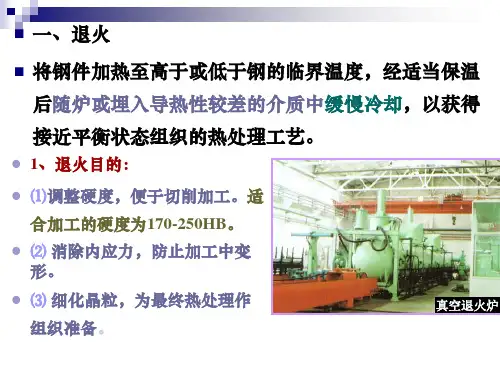

一、钢的退火1、概念：将钢件加热到适当温度(Ac1以上或以下)，保持一定时间，然后缓慢冷却以获得近于平衡状态组织的热处理工艺称为退火。
2、目的：（1）降低硬度，提高塑性，（2）细化晶粒，消除组织缺陷（3）消除内应力（4）为淬火作好组织准备3、类型：(根据加热温度可分为在临界温度（Ac1或Ac3）以上或以下的退火，前者又称相变重结晶退火，包括完全退火、扩散退火均匀化退火、不完全退火、球化退火；后者包括再结晶退火及去应力退火。
)（1）完全退火：1）概念：将亚共析钢（Wc＝0.3％~0.6％）加热到AC3+（30~50）℃，完全奥氏体化后，保温缓冷（随炉、埋入砂、石灰中），以获得接近平衡状态的组织的热处理工艺称为完全退火。
2）目的：细化晶粒、均匀组织、消除内应力、降低硬度、改善切削加工性能。
3）工艺：完全退火采用随炉缓冷可以保证先共析铁素体的析出和过冷奥氏体在Ar1以下较主温度范围内转变为珠光体。
工件在退火温度下的保温时间不仅要使工件烧透，即工件心部达到要求的加热温度，而且要保证全部看到均匀化的奥氏体，达到完全重结晶。
完全退火保温时间与钢材成分、工件厚度、装炉量和装炉方式等因素有关。
实际生产时，为了提高生产率，退火冷却至600℃左右即可出炉空冷。
4）适用范围：中碳钢和中碳合金钢的铸，焊，锻，轧制件等。
注意事项：低碳钢和过共析钢不宜采用完全退火。
低碳钢完全退火后硬度偏低，不利于切削加工。
过共析钢加热至Accm以上奥氏体状态缓冷退火时，有网状二次渗碳体析出，使钢的强度、塑性和冲击韧性显著降低。
（2）球化退火1）概念：使钢中碳化物球状化而进行的退火工艺称为球化退火。
金属热处理是将金属工件放在一定的介质中加热到适宜的温度，并在此温度中保持一定时间后，又以不同速度冷却的一种工艺方法。
金属热处理是机械制造中的重要工艺之一，与其它加工工艺相比，热处理一般不改变工件的形状和整体的化学成分，而是通过改变工件内部的显微组织，或改变工件表面的化学成分，赋予或改善工件的使用性能。
其特点是改善工件的内在质量，而这一般不是肉眼所能看到的。
为使金属工件具有所需要的力学性能、物理性能和化学性能，除合理选用材料和各种成形工艺外，热处理工艺往往是必不可少的。
钢铁是机械工业中应用最广的材料，钢铁显微组织复杂，可以通过热处理予以控制，所以钢铁的热处理是金属热处理的主要内容。
另外，铝、铜、镁、钛等及其合金也都可以通过热处理改变其力学、物理和化学性能，以获得不同的使用性能。
在从石器时代进展到铜器时代和铁器时代的过程中，热处理的作用逐渐为人们所认识。
早在公元前770～前222年，中国人在生产实践中就已发现，铜铁的性能会因温度和加压变形的影响而变化。
白口铸铁的柔化处理就是制造农具的重要工艺。
公元前六世纪，钢铁兵器逐渐被采用，为了提高钢的硬度，淬火工艺遂得到迅速发展。
中国河北省易县燕下都出土的两把剑和一把戟，其显微组织中都有马氏体存在，说明是经过淬火的。
随着淬火技术的发展，人们逐渐发现冷剂对淬火质量的影响。
三国蜀人蒲元曾在今陕西斜谷为诸葛亮打制3000把刀，相传是派人到成都取水淬火的。
这说明中国在古代就注意到不同水质的冷却能力了，同时也注意了油和尿的冷却能力。
中国出土的西汉(公元前206～公元24)中山靖王墓中的宝剑,心部含碳量为0.15～0.4%，而表面含碳量却达0.6%以上，说明已应用了渗碳工艺。
但当时作为个人“手艺”的秘密，不肯外传，因而发展很慢。
1863年，英国金相学家和地质学家展示了钢铁在显微镜下的六种不同的金相组织，证明了钢在加热和冷却时，内部会发生组织改变，钢中高温时的相在急冷时转变为一种较硬的相。
单元5 正火和退火正火和退火是热处理操作中最基本的操作方法，工件通常在毛坯状态或粗加工后进行正火或退火。
退火的工艺操作方法较多，如均匀化退火、完全退火、等温退火、球化退火和去应力退火等。
无论正火或任何一种退火操作，都离不开加热和冷却，而掌握热处理的操作技能就是要掌握加热温度、加热方法和冷却方法。
尽管正火和各种退火的工艺规范不同，但一些基本操作方法是相同的。
在掌握基本操作方法的前提下，再分别考虑不同钢种、不同形状和尺寸的工件特殊要求，使之得到满意的操作效果。
技能训练1——工件正火和退火加热规范及冷却规范的选用 1.加热规范的选用技能加热规范主要指加热温度和加热时间，而加热温度又是加热规范中最重要的参数。
正火和退火的加热温度大多是由材料的相变点决定的，当材料确定后，就由该种材料的相变点A1、A3、Acm加上常数从而确定加热温度。
(1)选择原则1)工件使用的材料 不同化学成分的材料相变点的温度不同，而相变点是决定加热温度的主要依据，所以材料不同，加热规范也不同。
2)工艺方法 即使是同一材料，但因热处理工艺方法不同，加热温度也不同。
如正火和退火的温度不同，同样是退火，而均匀化退火和等温退火的温度也不同。
3)加热设备 设备不同则加热温度也有差异。
工件的材料相同可使用同一种热处理工艺方法，但在盐浴炉加热时温度通常要比在电阻炉加热低l0～20℃。
4)工件形状和尺寸 大尺寸工件加热温度偏高;工件形状复杂，加热温度要低。
5)装炉量 工件装炉量不同，装料方式不同，即使是相同的材料、使用相同的设备但加热系数不同。
装炉量大加热时间长，装炉量小就可缩短加热时间。
工件装料方式不同，加热时间也有差异。
密装时可延长加热时间，工件散装时可减少加热时间。
(2)正火加热规范的选用1)正火加热温度 钢的正火加热温度为Ac3或Ac cm+(30～50)℃。
因此只要在手册中查到不同钢种的A3或Acm，则正火温度基本可以确定。
但这种方法比较麻烦，大多数手册中已将正火温度算好，直接列在表中，因此当工件钢种牌号确定后，直接查阅手册就可获得正火温度范围。
正火工艺守则1、正火的目的是为了细化晶粒，提高机械性能和切削加工性能，消除毛坯材料热加工后的内应力。
纠正塑性变形期间，由于过热或停锻温度过高造成的组织缺陷。
为工件以后的加工和热处理做好金相组织准备。
2、凡低碳钢、中碳钢和低、中碳低合金钢的重要零件的原料和锻件一律进行正火处理，有时渗碳件表面网状碳化物严重时，也用正火来处理.3、为了保重和提高正火件的质量，特别是花键轴、带花键孔的零件、丝杠齿轮和齿条等，特制定本工艺守则正火工艺规程1、设备：(1)电阻炉用于关键的正火件，贵重的低碳、中碳低合金钢的正火件，毛坯正火件的正火处理；盐浴炉用于表面不允许有氧化、脱碳时的正火处理(2)燃煤和燃油火焰反射炉用于一般毛坯件的正火处理2、装炉温度：当炉子升温至工艺温度上限或高于工艺温度上限20－30℃时，开始装炉，连续生产时，出炉后接着装炉3、装炉方法及原则：（1）同一炉中毛坯的形状尽量一致（2）同一炉中只允许装同一种材料的零件（3）圆柱形零件、筒形零件和扁形零件不得装入同一炉中（4）同一炉中最厚和最薄的零件的有效厚度相差不得超过20mm（5）在反射炉中，正火件距离炉墙不得小于200mm，离炉门距离不得小于500mm，在箱式电阻炉中，正火件离电阻丝或炉墙的距离不得小于100mm，离炉门口不得小于300mm。
（6）较大零件装入较高温度处，较小零件装入较低温度处（7）炉中零件之间要有适当距离，尤其是重要零件不得重叠，小的不重要零件可以重叠两层，中等零件（指轴类d>50mm，l>500mm）和大零件（指齿轮类d>200mm，l>30mm）间的间隙不应小于30mm。
4、常用钢材的加热温度注：有时为挽救某些粗大组织，允许采用高温正火，高温正火的温度较一般正火高出100℃左右（一般不用）。
5、保温时间：（1）保温时间由仪表指示温度到达工艺上限温度，并且加热零件与炉膛火色一致的时候算起，在保温时间中，温差不得超出加热温度范围。
钢的退火与正火常用的热处理工艺分为两大类：预备热处理目的：消除坯料、半成品中的某些缺陷，为后续冷加工，最终热处理作组织准备。
最终热处理目的：使工件获得所要求的性能。
退火与正火的目的:消除钢材经热加工所引起的某些缺陷,或为以后的切削加工及最终热处理做好组织准备。
一、钢的退火1、概念：将钢件加热到适当温度(Ac1以上或以下)，保持一定时间，然后缓慢冷却以获得近于平衡状态组织的热处理工艺称为退火。
2、目的：（1）降低硬度，提高塑性，（2）细化晶粒，消除组织缺陷（3）消除内应力（4）为淬火作好组织准备3、类型：(根据加热温度可分为在临界温度（Ac1或Ac3）以上或以下的退火，前者又称相变重结晶退火，包括完全退火、扩散退火均匀化退火、不完全退火、球化退火；后者包括再结晶退火及去应力退火。
) （1）完全退火：1）概念：将亚共析钢（Wc＝0.3％~0.6％）加热到AC3+（30~50）℃，完全奥氏体化后，保温缓冷（随炉、埋入砂、石灰中），以获得接近平衡状态的组织的热处理工艺称为完全退火。
2）目的：细化晶粒、均匀组织、消除内应力、降低硬度、改善切削加工性能。
3）工艺：完全退火采用随炉缓冷可以保证先共析铁素体的析出和过冷奥氏体在Ar1以下较主温度范围内转变为珠光体。
工件在退火温度下的保温时间不仅要使工件烧透，即工件心部达到要求的加热温度，而且要保证全部看到均匀化的奥氏体，达到完全重结晶。
完全退火保温时间与钢材成分、工件厚度、装炉量和装炉方式等因素有关。
实际生产时，为了提高生产率，退火冷却至600℃左右即可出炉空冷。
4）适用范围：中碳钢和中碳合金钢的铸，焊，锻，轧制件等。
注意事项：低碳钢和过共析钢不宜采用完全退火。
低碳钢完全退火后硬度偏低，不利于切削加工。
过共析钢加热至Accm以上奥氏体状态缓冷退火时，有网状二次渗碳体析出，使钢的强度、塑性和冲击韧性显著降低。
（2）球化退火1）概念：使钢中碳化物球状化而进行的退火工艺称为球化退火。
退火与正火工艺知识大全案例：车床主轴零件用45钢制造，为了消除锻造留下的内应力，有利于切削加工，调整组织，便于后续热处理工艺，往往在锻造后选用正火，为什么？一、钢的退火1、何谓退火？将钢加热到适当的温度，保温一定时间，然后缓慢冷却到室温的热处理工艺2、退火目的1）消除内应力（铸件、锻件）2）为后续工序改善工艺性能——降低钢的硬度、提高塑性从而有利于切削加工和冷变形加工（冲击、拉拢）3）细化晶粒，改善组织为最终热处理做好组织准备3、常用的退火方法1）完全退火：加热到A C3以上30-50℃，保温一定时间，然后随炉冷却，得到组织为F+P。
应用：亚共析钢的铸、锻、焊件目的：消除内应力，细化晶粒，降低硬度，有利切削加工，不能用于共析钢∵缓汽时析出网状的Fe3CⅡ，使强度、韧性↓球化退火：加热到A C1以上20-30℃，保温一定时间，然后随炉缓冷到室温，得到组织，球状珠光体——铁素体上均匀地分布球状Fe3C颗粒∵加热温度未达到完全奥氏体化的温度∴有一部分渗碳体未溶解，在保温阶段，这些渗碳体自发形成球状，缓冷时，球状保留并长大应用：共析钢和过共析钢的锻件目的是：使用状及片状的渗碳体成球状，有利于切削加工为以手的淬火作组织准备。
注意：网状严重时，应先正火，再球化退火。
3）均匀化退火：加热到高温，长时间保温，然后随炉缓冷得到组织：晶粒粗大应用：质量要求高的钢、优质合金钢锭和铸件目的是：减少化学成分偏析和组织不均匀性4）去应力退火：加热到低于A C1的温度（500-600℃）保温一定时间，然后随炉缓冷到室温得到组织：组织未发生变化应用：所有钢的铸、锻、焊件，以及冷冲压件二、正火1、何谓正火？将钢加热到A C3或A CGM以上（30-50）℃，保温一定时间，然后在静止空气中冷却的热处理工艺。
2、正火的目的：1）细化晶粒，提高力学性能。
作为普通结构件的最终热处理。
2）消除过共析钢的网状渗碳体，为其它热处理（球足、淬火）作组织准备。
