CimatronE9~E11新功能课程

CimatronE中文培训手册——Tooling篇（上）导言 (5)第一节－模具工程设置向导 (5)第二节－分模设计环境 (8)第三节－布局坐标系 (9)第四节－加载工件 (11)第五节－快速断开 (14)第六节－添加属性 (15)第七节－拔模角度 (16)第八节－分模线 (18)第九节－分模曲面 (19)第十节－定义激活 (21)第十一节－创建激活 (22)第十二节－激活工具 (23)第十三节－工具 (24)第十四节－输出模具部件 (28)第十五节－切换到模具设计 (29)第二章E5风格分模设计 (30)导言 (30)第一步 (30)第二步 (31)第三步 (35)第四步 (36)第五步 (38)第六步 (42)第七步 (43)第八步 (45)第三章电极设计向导 (47)导言 (47)第一节抽取电极 (47)第二节设置毛坯及底座 (50)第三节设置电极坐标系 (51)第四节设置电极柄 (51)第五节选择轮廓或自动轮廓 (51)第六节延伸所选轮廓 (52)第七节电极设置 (55)第八节电极模板 (56)第八节电极模拟 (57)导言 (58)第一步－进入 (59)第二步－曲面选取 (61)第三步－电极毛坯&电极坐标系 (64) 第四步－电极坐标系 (67)第五步－轮廓 (68)第六步－曲面延伸 (69)第七步－夹头 (71)第八步－保存为模板 (71)第九步－应用模板 (72)第十步－电极的复制与模拟 (76)第十一步－电极绘图 (79)第十二步－EDM设置 (84)第五章E7电极练习2 (92)导言 (92)第一步－进入 (93)第二步－曲面选取 (95)第三步－电极毛坯 (96)第四步－轮廓 (97)第五步－曲面延伸 (98)第六步－电极柄 (99)第七步－保存为模板 (100)第八步－应用模板 (100)第九步－电极实例与设置 (101) 第十步－电极加工 (109)第六章模具设计介绍 (114)导言 (114)第一节－模具工程设置向导 (114) 第二节－模具设计环境 (114)第三节－布局坐标系 (115)第四节－模架库 (115)第五节－增加激活零件 (122)第六节－切槽 (126)第七节－增加模具部件 (129)第八节－冷却系统设计 (130)第九节－流道设计 (133)第十节－顶杆设计 (136)第十二节－切换到分模 (142)第七章模具设计基础练习 (143) 导言 (143)第一步 (144)第二步 (145)第三步 (147)第四步 (151)第五步 (154)第六步 (156)第七步 (158)第八步 (159)第九步 (163)第八章模具设计高级练习 (164) 导言 (164)第一步 (165)第二步 (166)第三步 (171)第四步 (173)第五步 (176)第六步 (179)第七步 (181)第八步 (182)第九步 (184)第十步 (185)第十一步 (188)第十二步 (197)第九章手机上盖模具设计练习 (204)第一步加载零件 (204)第二步分模设计 (205)第三步斜顶分模设计 (215)第四步创建毛坯 (216)第五步输出模具部件 (217)第六步进入模具设计 (219)第七步增加激活零件 (220)第八步切槽 (222)第九步增加顶杆 (224)第十步设置冷却水道 (227)第十二步总结 (241)第十章爆炸视图练习 (242)第一章分模设计基础导言CimatronE7为模具设计者提供了一种新的工作模式，我们称之为模具工程。

Cimatron-E-五轴加工教程五轴加工教程－－Cimatron China技术工程师胡志林使用5轴航空铣创建优化涡轮叶片刀路轨迹在该教程中将练习以下内容：1、为叶片创建不带干涉检查的高精度精加工，刀轴沿曲面法矢方向2、降低层间快速跳刀高度3、限制刀路轨迹使其在不能实现倒扣加工的机床上运行4、修改切削平面获得沿叶片轴向更加光顺的切削纹理5、使用边界样条线获得比单纯切削平面更加光顺的刀路轨迹6、应用起始点进入叶片顶端7、应用切向进退刀切削8、使用自动干涉检查删除刀尖可能切削涡轮叶片轴的位置9、使用自动干涉检查使刀具在干涉涡轮叶片的地方倾斜10、应用干涉检查在尖角处去处多余干涉11、使用笔式跟踪刀路不带刀尖干涉检查获得更光顺的刀路练习1–创建精加工路径加载叶片并导入Improt.elt到NC文档，检查物体的曲面方向，切换曲面法向向外的是黑色曲面。

进入方式：分析－曲面方向或工具条上的。

注释：为了使改变对模型有效，导入的数据应该和原始文档解除关联，为了反转某些面的法向，请使用“手动模式”修改曲面方向。

创建5X TP.创建所有曲面的零件并定义毛坯为所有曲面偏移1mm。

确认之后，进入5X航空铣刀路轨迹对话框。

在曲面路径页面，选择“等高”按钮然后选择“导动曲面”按钮，切换到选择导动曲面图标。

通用的零件曲面选择功能有效，选择绿色的曲面并退出（MMB）结束选择，返回界面。

选择确认，保存计算刀路，刀路显示如下图：可以看出退刀高度非常高，我们希望降低快速抬刀高度，编辑程序请选择连刀页面设置快速抬刀高度为54mm。

刀路显示如下：保存上面的程序。

练习2–精加工角度限制保障在某些机床上进行非倒扣切削一些机床轴在一定角度的范围内旋转，不能进行倒扣加工，我们将通过角度限制检查在5AxMSurf内的角度输出。

注释：一些机床倾斜角度为45度，这些机床一般不能超过90度（例如DMU70V,或DMU80P...)创建一个新的程序，刀轴控制选项按以下页面设置：激活在XZ平面内的角度范围设置为0到180度，在YZ平面内设置同样的角度。

为模具设计、制造服务的CAD功能新的项目树结构可以通过数学公式、标准件尺寸和数据范围来定义参数装配设置参数在当前项目中可以自动融合和被识别装配环境设置的提升新增内置的产品壁厚分析工具，以色差形式快速显示壁厚变化产品壁厚分析镜像整个装配和自装配主装配树机构的更新根据镜像零件属性进行智能的、自动镜像或单纯的位置拷贝装配镜像拷贝造型功能提升实体部分:针对拉伸和切除功能上的改进Shadow taper –一键实现对带有圆角面的特征进行拔模全圆角功能‐三面倒圆角曲面功能:曲面裁剪和断开功能针对非激活零件上延伸缝合面全圆角策略自动参考针对控制、约束的更好的可视化效果点画线描述：清晰而且时时可见约束显示自动中心线自动标注孔、螺纹尺寸新的视图对齐工具方便的视图拖曳、移动功能使用对齐工具效果塑胶模具设计新的ECO 应用程序精准的识别、可视化和变更处理处理无限次的工程变更侦测零件修复后产生的变更智能的针对新、旧变更的过滤封闭内部岛屿一键创建内部分型面斜销切除模仁一键进行斜销切除模仁工作(可以在分模或模具结构设计阶段实现）冷却系统设计冷却系统附件和冷却道同时创建–新的冷却道创建方法在添加冷却系统附件的同时，自动创建冷却道热流道设计–热流道长度根据模具（模仁）零件自动优化五金模具设计回弹变形分析预估变形后的回弹量分析结果以颜色位图的形式显示，并应用于回弹整形中进行修改设计减少大量费时的现场试模工作其它五金模具设计功能灵活的五金模具设计环境–针对级进模具、工制模具新的布局设计环境新的独立的模具结构设计环境传递形状–新的材料应用和排样工具，优化工制模具材料利用率新的数控编程策略用于提高曲面边界加工质量的策略:避免产生瀑布式刀路E10E11空切延伸–沿着各种方向进行光滑、自然延伸刀路至零件外重叠刀路–沿着各个方向针对相邻曲面延伸刀路或增加刀路关于精加工质量的提升功能统一的进退刀路径E10E11自动钻孔避免钻孔时过切和连刀时发生碰撞生成更灵活的钻孔工艺，用于处理多种类型的钻孔功能包括:时刻考虑毛坯变更Stock at the bottom？Middle point？沿两个方向进行钻孔枪钻支持所有枪钻的进给速度参数遇到已经钻孔的交叉区域，进给自动变更根据实际的钻孔顺序，自动侦测交叉孔切槽加工—高效加工（VoluMill）新的超高效能的材料去除加工策略生成全圆角的用于高速加工的刀路，确保恒定材料去除率支持:开放槽加工2D 残料加工窄槽加工或侧壁铣加工高效加工新的超高效能的材料去除加工策略生成全圆角的用于高速加工的刀路，确保恒定材料去除率支持如下策略:实时考虑毛坯更新刀柄参与干涉计算执行层间残料去除功能NC总体提升服务于3+2轴定位加工的动态坐标系创建创建坐标系前预览刀具方位和刀柄规格在程序生成或编辑过程中也可以创建坐标系侧刃铣法向铣对由于刀柄过短而未加工到的区域的提示刀具路径未加工到的区域提示路径新的内置于软件内的刀路模拟在加工环境下有选择地显示装配组件刀具变更后不需重新计算刀路新增了用于决定是否因为几何模型变化而重新计算刀路机制其它相关NC 部分的提升电极设计和制造自动对电极零件进行颜色分配根据电极的形状和功能进行不同区域的颜色定制，并分别建立集合其它电极功能可视化的电极控制树-对电极项目中各个部分进行集中显示/隐藏控制，包括电极毛坯，电极柄等等电极的自动化加工–新的自动化选项，直接定位于电极编程的特殊需要:精加工中，根据电极面的不同角度，进行平行铣水平精铣中，中心对称路径只加工预定的电极顶面数量多层水平加工通用功能用户界面及显示新的、交互式显示坐标系更好的旋转、移动控制交互式显示UCS浏览器提升名称及图示其它操作性能提升–节约近70%的时间新的站点管理器工具–IT部门经理可以管理、监测其组织内部安装CimatronE情况文档可以输出3D pdf格式对软件版本更新工具的提升。

五轴加工教程之阳早格格创做－－Cimatron China技能工程师胡志林使用5轴航空铣创造劣化涡轮叶片刀路轨迹正在该教程中将训练以下真质：1、为叶片创造没有戴搞涉查看的下粗度粗加工，刀轴沿直里法矢目标2、落矮层间赶快跳刀下度3、节造刀路轨迹使其正在没有克没有及真止倒扣加工的机床上运止4、建改切削仄里赢得沿叶片轴背越收光逆的切削纹理5、使用鸿沟样条线赢得比简朴切削仄里越收光逆的刀路轨迹6、应用起初面加进叶片顶端7、应用切背进退刀切削8、使用自动搞涉查看简略刀尖大概切削涡轮叶片轴的位子9、使用自动搞涉查看使刀具正在搞涉涡轮叶片的场合倾斜10、应用搞涉查看正在尖角处来处多余搞涉11、使用笔式追踪刀路没有戴刀尖搞涉查看赢得更光逆的刀路训练1–创造粗加工路径加载叶片并导进Improt.elt到NC文档，查看物体的直里目标，切换直里法背背中的是乌色直里.加进办法：分解－直里目标大概工具条上的.注释：为了使改变对付模型灵验，导进的数据该当战本初文档排除联系，为了反转某些里的法背，请使用“脚动模式”建改直里目标.创造5X TP.创造所有直里的整件并定义毛坯为所有直里偏偏移1mm.创造主选项为5X航空铣步调.正在步调树坐中使用以下的树坐:采用刀具按钮依照以下图示定义新的刀具确认之后，加进5X航空铣刀路轨迹对付话框.正在直里路径页里，采用“等下”按钮而后采用“导动直里”按钮，切换到采用导动直里图标.通用的整件直里采用功能灵验，采用绿色的直里并退出（MMB）中断采用，返回界里.采用确认，保存估计刀路，刀路隐现如下图：不妨瞅出退刀下度非常下，咱们期视落矮赶快抬刀下度，编写步调请采用连刀页里树坐赶快抬刀下度为54mm.刀路隐现如下：保存上头的步调.训练2–粗加工角度节造包管正在某些机床上举止非倒扣切削一些机床轴正在一定角度的范畴内转动，没有克没有及举止倒扣加工，咱们将通过角度节造查看正在5AxMSurf内的角度输出.注释：一些机床倾斜角度为45度，那些机床普遍没有克没有及超出90度（比圆DMU70V,大概DMU80P...)创造一个新的步调，刀轴统造选项按以下页里树坐：激活正在XZ仄里内的角度范畴树坐为0到180度，正在YZ仄里内树坐共样的角度.刀轴目标没有会与Z轴超出90度，挨启疑息框瞅察线框模拟，注意到K>=0.保存并创造新的步调.训练3-建改加工仄里的角度咱们期视建改刀路一边正在刀尖使用齐切削，果此仄止于刀路轨迹的仄里与之联系的坐标系必须与直里最下鸿沟直线仄里沉合.注释：您期视最大极限的正在所有整件赢得统一的刀路缩小跳刀角度，正在多轴加工一个非常小的角度皆能引起机床轴非常大的疏通.正在下图中不妨瞅出新旧刀路轨迹辨别：新步调所有的刀路皆仄止于叶片顶部直里，果此第一层切削真足盘绕叶片切削.保存并创造新的步调.训练4-创造仿型刀路以上刀路轨迹抬刀较多，为了赢得更少的退刀咱们当前需要的是刀具末究正在上鸿沟战下鸿沟的刀路.不妨通过二种要领定义，直线大概直里，二种要领得出的截止分歧，咱们将演示二种要领，最先是通过直线.注释：仿型刀路正在没有准则形状的整件加工中是最罕睹战广大应用的加工战术，挨启直里路径页里，改变仄止切削为根据二条直线仿型加工.挨启直里路径页里改变正在XY仄里内的铣削角度战正在Z背铣削角度，树坐角度如下图所示：采用启动直里上表面为第一导线，底部直线为第二导线，改变单背切削办法为单背切削办法.下图中不妨瞅出新的刀路轨迹与之前的没有共：正在下个训练中咱们将教习何如应用起初面，以及使用进退刀圆弧走刀与消进退刀痕迹.训练5-为启关表面采用起初面并应用圆弧进退刀咱们将建改刀路轨迹以便正在顶端爆收沉复的切削，果此根据坐标系建坐的仄止于刀路轨迹的仄里必须为直里顶部仄里的鸿沟直线.注释：对付于涡轮叶片的加工最佳是正在叶片顶部采与小圆弧进退刀而没有是大的直里区，那样会更佳的举止扔光 .编写上个步调，采用直里路径，采用起初面如下图.刀路轨迹爆收变更，刀路起初面从鸿沟处启初，侧背步距也从采用的鸿沟启初.更佳的加工战术是应用圆弧进退刀，为了达到此脚段，再次编写上个步调，咱们切换到连刀页里，那里咱们应用进刀宏指令切进整件，使用退刀宏指令离启整件.刀路轨迹如下：上图的进、退刀轨迹本来没有太理念，咱们那里改变切背圆弧为笔直切背半径，将改变圆弧角度为90度.刀路轨迹如下所示：当前咱们将应用进、退刀圆弧到所有层里，由于层间步距该当小于间隙的宏指令疏通，咱们那里树坐300%对付于止间的大疏通以及止间的小疏通咱们皆采用应用宏，所以每个小于300%步距（3倍的1mm＝3mm）的疏通将会真止挨断进退刀圆弧.如果咱们小心瞅察刀路会创造刀具与底部直里搞涉了.下个训练咱们将处理那些搞涉，保存并创造新的刀路轨迹.训练6-自动搞涉查看那里有歉富的5轴搞涉查看战术，咱们不妨定义4种分歧的直里几许，定义分歧的偏偏移值，举止下粗度的预防搞涉估计.注释：自动搞涉查看是最要害的挑拨之一，3轴加工咱们只消沿Z轴退刀便不妨包管没有交触到所有搞涉里，正在5轴咱们不妨定义退刀，移走刀路大概者倾斜刀轴，为了预防搞涉请挨启搞涉查看页里，采用忽略搞涉面战术并查看刀尖位子，采用所有粉色战蓝色的里为查看直里.爆收的刀路如下图所示，所有刀尖搞涉的场合通过搞涉统造被简略，该要领为处理搞涉的基础要领，由于刀具的一些位子被简略，切削会中断，咱们将正在之后的训练中处理该问题.您将瞅到刀尖没有再有搞涉，搞涉查看简朴的来除了刀尖的搞涉面位，但是正在刀轴仍旧有搞涉历程，为了加工更多的启动直里简略搞涉面没有是最佳的要领，那里咱们采用其余的预防搞涉的要领 . 挨启搞涉查看页采用第二项搞涉选项，刀柄统造采用“使用最大角度倾斜刀具”并使用侧倾角为+-90，大概咱们期视只通过粉色的直里举止刀轴搞涉查看，所以只采用查看直里#2 ，查看直里上的结余毛坯该当稍大于公好比圆0.05，查看页里应如下.保存并估计瞅察TP截止.训练7-加工圆角为了加工圆角咱们创造仄止于直里的刀路轨迹并举止搞涉查看，挨启直里路径页里采用仄止于直里，采用简朴直里表面蓝色的直里并采用绿色的直里为导动直里，采用“与决于切削数量.”正在工具页里采用“根据刀具核心举止估计”.注释：使用5X航空铣削估计直里基础交触面，您大概期视把刀心从简朴直里鸿沟普及3mm以赢得所需圆角，正在直里路径、下档页中采用3mm.刀路轨迹如下：。

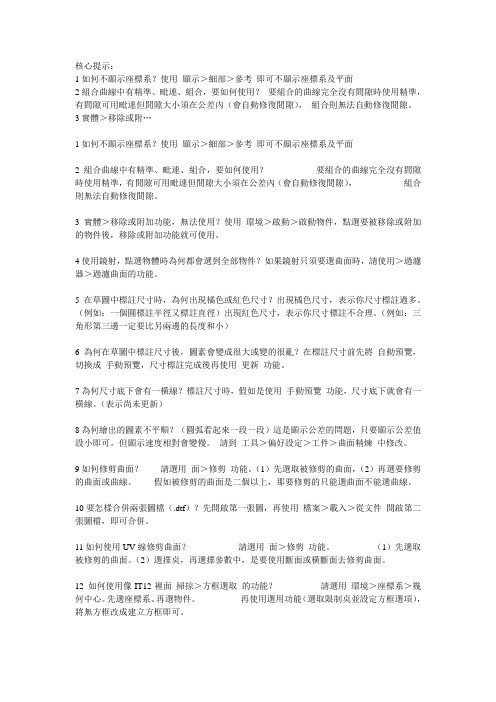

核心提示：1如何不顯示座標系？使用顯示＞細部＞參考即可不顯示座標系及平面2組合曲線中有精準、毗連、組合，要如何使用？要組合的曲線完全沒有間隙時使用精準，有間隙可用毗連但間隙大小須在公差內（會自動修復間隙），組合則無法自動修復間隙。

3實體＞移除或附…1如何不顯示座標系？使用顯示＞細部＞參考即可不顯示座標系及平面2組合曲線中有精準、毗連、組合，要如何使用？要組合的曲線完全沒有間隙時使用精準，有間隙可用毗連但間隙大小須在公差內（會自動修復間隙），組合則無法自動修復間隙。

3實體＞移除或附加功能，無法使用？使用環境＞啟動＞啟動物件，點選要被移除或附加的物件後，移除或附加功能就可使用。

4使用鏡射，點選物體時為何都會選到全部物件？如果鏡射只須要選曲面時，請使用＞過濾器＞過濾曲面的功能。

5在草圖中標註尺寸時，為何出現橘色或紅色尺寸？出現橘色尺寸，表示你尺寸標註過多。

（例如：一個圓標註半徑又標註直徑）出現紅色尺寸，表示你尺寸標註不合理。

（例如：三角形第三邊一定要比另兩邊的長度和小）6為何在草圖中標註尺寸後，圖素會變成很大或變的很亂？在標註尺寸前先將自動預覽，切換成手動預覽，尺寸標註完成後再使用更新功能。

7為何尺寸底下會有一橫線？標註尺寸時，假如是使用手動預覽功能，尺寸底下就會有一橫線。

（表示尚未更新）8為何繪出的圖素不平順？（圓弧看起來一段一段）這是顯示公差的問題，只要顯示公差值設小即可。

但顯示速度相對會變慢。

請到工具＞偏好設定＞工件＞曲面精煉中修改。

9如何修剪曲面？請選用面＞修剪功能。

（1）先選取被修剪的曲面，（2）再選要修剪的曲面或曲線。

假如被修剪的曲面是二個以上，那要修剪的只能選曲面不能選曲線。

10要怎樣合併兩張圖檔（.dtf）？先開啟第一張圖，再使用檔案＞載入＞從文件開啟第二張圖檔，即可合併。

11如何使用UV線修剪曲面？請選用面＞修剪功能。

（1）先選取被修剪的曲面。

（2）選擇奌，再選擇參數中，是要使用斷面或橫斷面去修剪曲面。

CimatronE12新功能介绍CimatronE 12 新功能目录建模 ..................................................................... ........................................................................ ............... 6 , 曲线 ..................................................................... ........................................................................ ........ 6 , 曲面 ..................................................................... ........................................................................ ...... 11 , 实体 ..................................................................... ........................................................................ ...... 15 装配 ..................................................................... ........................................................................ ............. 21 , 运动模拟的改善 ..................................................................... ........................................................... 21 , 装配树中的文件夹 ..................................................................... ........................................................ 22 , 设置的增强 ..................................................................... ................................................................... 23 , 把多个切除操作组合成单个特征(仅限于增加) .................................................................... ......... 24 , 编辑添加允许改变面 ..................................................................... .................................................... 25 , BOM表中允许子装配作为代表...................................................................... ................................... 26 , 周期分析–打断所有...................................................................... ................................................... 27 , 关联和取消关联在装配镜像中 ..................................................................... ..................................... 28 草图 ..................................................................... ........................................................................ ............. 29 , 草图增加了尺寸关联和公式 ..................................................................... ......................................... 29 , 撤销样条线点 ..................................................................... ............................................................... 30 , 不同颜色显色的参考点 ..................................................................................................................... 31 工程图...................................................................... ........................................................................ ......... 32 , 工程图以及创建视图 ..................................................................... .................................................... 32 , 符号 ..................................................................... ........................................................................ ...... 35 , 其他 ..................................................................... ........................................................................ ...... 38 模架库...................................................................... ........................................................................ ......... 41 , 提供主要模具库的更新 ..................................................................... ................................................ 41 分析工具 ..................................................................... ........................................................................ ...... 42 , 拔模角度和方向分析恢复默认参数 ..................................................................... .............................. 42 , 方向分析输出PDF .................................................................... ........................................................ 43 , 新的曲率分析并输出PDF .................................................................... ............................................. 44 , 在测量工具里计算体积显示曲面 ..................................................................... .................................. 45 , 提高了三坐标测量 ..................................................................... ........................................................ 46 , 设定质量单位 ..................................................................... ............................................................... 47 通用CAD .................................................................... ........................................................................ .. (48)iCimatronE 12 新功能 , 新的参数关联功能 ..................................................................... ........................................................ 48 , 继承过滤器工具最后设置的所有功能 ..................................................................... .......................... 49 , 特征树滚动至末端 ..................................................................... ........................................................ 50 新的挂台工具............................................................................................................................................51 新的镶件设计...................................................................... ......................................................................52 顶针列表 ..................................................................... ........................................................................ ...... 53 仅靠分模面切出模仁造型 ..................................................................... .................................................... 54 斜顶切除新增交互功能 ..................................................................... ........................................................ 55 斜顶切槽的装配特征 ..................................................................... ........................................................... 56 ECO 改进 ..................................................................... ........................................................................ .... 57 顶针切槽时转移孔属性 ..................................................................... ........................................................ 58 识别手动附属的曲面 ..................................................................... ........................................................... 59 水路设计 ..................................................................... ........................................................................ ...... 60 , Moldex 3D 冷却仿真 ..................................................................... .................................................... 60 , 冷却项目的文件夹 ..................................................................... ........................................................ 61 , 单独控制水路参数 ..................................................................... ........................................................ 62 , 冷却回路分析并支持异形水路 ..................................................................... ..................................... 63 型腔模报价改进 ..................................................................... . (64)新的固定工具...................................................................... ......................................................................64 新的镶件设计...................................................................... ......................................................................65 坯料和展开异型面的高级约束...................................................................... ............................................ 66 级进模具设计ECO管理器 ..................................................................... .................................................... 67 挂台长度更好控制 ..................................................................... ............................................................... 68 线框避空可以负偏移值 ..................................................................... ........................................................ 69 回弹变化分析...................................................................... ......................................................................70 线框避空–优化的半径 ..................................................................... ....................................................... 71 添加压料零件...................................................................... ......................................................................72 半径值的传送轮廓 ..................................................................... (73)iiCimatronE 12 新功能 2.5轴铣削...................................................................... ........................................................................ ... 74 , 高效加工–切入点控制 ...................................................................................................................... 74 自动钻孔 ..................................................................... ........................................................................ ...... 75 , 支持序列式 ..................................................................... ................................................................... 75 , 孔分段显示 ..................................................................... . (78)粗加工操作 ..................................................................... ........................................................................ .. 79 , 粗加工使用 ..................................................................... ................................................................... 79 , 高效加工 ..................................................................... ......................................................................80 精加工操作 ..................................................................... ........................................................................ .. 82 , TP点均匀分布 ..................................................................... .............................................................. 82 , 新超速模拟在精加工毛胚的变化 ..................................................................... .................................. 83 清角改进 ..................................................................... ........................................................................ ...... 84 , 任意刀具组合与提高加工效率 ..................................................................... ..................................... 84 , 避免瀑布式刀路 ..................................................................... ........................................................... 85 , 统一进退刀 ..................................................................... ................................................................... 86 , 路径延伸 ..................................................................... ......................................................................87 5轴加工...................................................................... ........................................................................ ...... 88 , 多轴粗铣 ..................................................................... ......................................................................88 , 端口铣削 ...........................................................................................................................................89 NC设置和材料 ..................................................................... .................................................................... 90 , NC设置...................................................................... .......................................................................90 , 支持多种材料 ..................................................................... ............................................................... 91 提高毛坯精度...................................................................... ......................................................................92 , 显示剩余毛坯 ..................................................................... ............................................................... 92 , 多方向毛坯 ..................................................................... ................................................................... 93 , 毛坯精度 ..................................................................... ......................................................................94 , 毛坯计算 ...........................................................................................................................................95 机床仿真 ..................................................................... ........................................................................ ...... 96 , 机床仿真单一环境 ..................................................................... ........................................................ 96 , 新的机床仿真 ..................................................................... ............................................................... 97 , 定义程序时的机床显示 ..................................................................... ................................................ 98 , 材料去除仿真——刀具补偿 ..................................................................... ......................................... 99 后处理和报告...................................................................... .. (100)iiiCimatronE 12 新功能 , 工作管理器 ..................................................................... ................................................................. 100 , GPP2内部运行 ............................................................................................................................... 101 , 后处理器定义文件的网络地址 ..................................................................... ................................... 102 , 电极报告里图片的改进 ..................................................................... .............................................. 103 程序自动化 ..................................................................... ........................................................................ 104 , 毛坯定义增强 ..................................................................... ............................................................. 104 , 新文件自动加载NC模板 ..................................................................... ........................................... 105 , 增强自动颜色 ..................................................................... ............................................................. 106 CAD辅助工具 ..................................................................... ................................................................... 109 , 随形圆角 ..................................................................... ....................................................................109 , 几何边界 (外边界/内边界) ............................................................................................................... 110 设计 ..................................................................... ........................................................................ ........... 111 , 重修改高度 ..................................................................... ................................................................. 111 , 忽略电极镜像时的夹头和坐标系 ..................................................................... ................................ 112 , CMM 提升 ..................................................................... .................................................................. 113 , 控制名称分隔符 ..................................................................... ......................................................... 114 EDM 设置 ..................................................................... ........................................................................ .. 115 , 新的 EDM 设置 ..................................................................... .......................................................... 115 , EDM 车间解决方案 ..................................................................... .................................................... 116 制造信息 ..................................................................... ............................................................................ 117 , 提升NC 报告中电极图片格式...................................................................... ................................... 117 , 提升自动颜色功能 ..................................................................... ...................................................... 118 用户界面 ..................................................................... ........................................................................ .... 121 , 方向箭头 ..................................................................... .................................................................... 121 , 颜色过滤 ..................................................................... .................................................................... 122 , 重置显示设置 ..................................................................... ............................................................. 123 , 新的偏好设置 ..................................................................... ............................................................. 124 , 点过滤器 ..................................................................... .................................................................... 125 , 交互式UCS箭头 ............................................................................................................................ 126 , 复制特征时的覆盖颜色功能 ..................................................................... ....................................... 127 , UCS名称与激活 ..................................................................... ........................................................ 128 , 改善面板工具 ..................................................................... ............................................................. 129 显示 ..................................................................... ........................................................................ ........... 130 , 改善灯光设置 ..................................................................... . (130)ivCimatronE 12 新功能 , 深度隐藏零件 ..................................................................... ............................................................. 131 数据管理 ..................................................................... ........................................................................ .... 132 , 改善读取/保存文件的性能 ..................................................................... .......................................... 132 , 自动恢复 ..................................................................... .................................................................... 133 , 改善浏览器 ..................................................................... .. (134)典型材料 ..................................................................... .................................................................... 135 ,, 参数化文件的图标 ..................................................................... ...................................................... 136 , 增强并行工程 ..................................................................... ............................................................. 137 , 重命名装配组件 ..................................................................... ......................................................... 138 , 精简类型下拉菜单 ..................................................................... ...................................................... 139 数据接口 ..................................................................... ........................................................................ .... 140 , 图形化的PMI .................................................................................................................................. 140 , 输入 SAB 文件 ..................................................................... ........................................................... 141 , 新的SolidEdge 转换器 ..................................................................... ............................................. 142 , 转换装配时读取图素属性 ..................................................................... ........................................... 143 , 支持AMF .................................................................... .................................................................... 144 , 输入Parasolid 文件 ..................................................................... ................................................... 145 , 数据转换对话框保持上一次的参数 ..................................................................... ............................ 146 , 方向分析结果打印至PDF .................................................................... ........................................... 147 , 曲率分析添加了新的选项并打印至PDF .................................................................... ..................... 148 , 打印屏幕参数至PDF .................................................................... .. (149)vCimatronE 12 – CAD 工具延伸曲线到参考曲线在曲线命令里增强的延伸工具，使曲线可以延伸到参考曲线或边。

June 2009 CimatronE 9.0 – GeneraliiCimatronE 10.0 NC 新增\改进内容iii编程加速器.................................................................................................................................................1 后台计算......................................................................................................................错误！未定义书签。

刀具和刀柄..................................................................................................................错误！未定义书签。

新的刀具库和刀柄库............................................................................................错误！未定义书签。

刀具参数表提升...................................................................................................错误！未定义书签。

可以定制任何可旋转生成的刀具..........................................................................错误！未定义书签。

通过EXCEL 进行外部编辑.....................................................................................错误！未定义书签。

CimatronE11 新增功能详解之 造型工具篇CimatronE11新增功能详解i目 录造型工具造型 ............................................................................................................................................................ 8 曲线造型功能 .. (8)改进组合曲线功能 (8)进行动态剖切时创建截面线 (9)直线——根据方向至参考点 (10)改进文字功能 (11)曲面...................................................................................................................................................12 改进延伸功能 (12)改进使用轮廓分割/修剪物体功能 (13)改进组合曲面功能 (14)导动曲面——支持多个截面 (15)扫掠到参考点 (16)通过草图修改——自动缝合选项 (17)通过边界修改——移除岛屿 (18)延伸平坦面和圆锥面 (19)仿形曲面 (20)实体...................................................................................................................................................21 拉伸—— 选择多曲面 (21)拉伸至参考——参考面无需覆盖整个区域 (22)切除——通过多个曲面并延伸 (23)切除——转移属性 (24)切除体 (25)渐变拔模 (26)延伸物体——径向移动 (27)替换——移除目标面 (28)延伸物体——线性移动，通过两点定义增量 (29)三曲面倒圆角 (30)倒圆角——通过参考定义半径值 (31)指定倒圆角终止距离 (32)指定斜角终止距离 (33)导动——增加拔模角 (34)装配 .......................................................................................................................................................... 35 改进模具设置功能.. (35)装配镜像 ...........................................................................................................................................36CimatronE11新增功能详解ii添加组件允许使用任意坐标系 .......................................................................................................... 37 改进添加组件功能.. (38)控制装配中实体的可见性及显示属性 ...............................................................................................39 装配切除——切除时转移孔属性....................................................................................................... 40 关联重定位的组件.. (41)激活父装配........................................................................................................................................42 装配树中重新排序组件 (43)特征树中显示增加零件的名称 ..........................................................................................................44 放置在面上时曲面透明显示 (45)草图 .......................................................................................................................................................... 46 自动参考 ........................................................................................................................................... 46 约束条件显示更清晰 ......................................................................................................................... 47 XY 对齐 (48)工程图 (49)排列视图 ...........................................................................................................................................49 拖拽视图无需进入编辑状态 (49)创建及更新视图 ................................................................................................................................51 管道自动创建中心线 (51)改进剖视图 (52)自M-视图剖面线创建M-视图剖面 (53)工程图显示线框 (54)零件过滤器中显示子文件夹 (55)视图可见性 (56)集合——已断开关联的符号 (57)符号...................................................................................................................................................58 自动增加孔属性和螺纹至尺寸标注 (58)改进材料清表 (59)改进孔标签（LOH ）及（孔表）TOH 功能 (60)最近使用过的文本 (61)对齐类似的尺寸 (62)其它...................................................................................................................................................63 预设置中允许使用任何自定义图框 (63)标准件 ....................................................................................................................................................... 64 更新了主流品牌的标准件库 .. (64)分析工具 (65)壁厚分析 ...........................................................................................................................................65CimatronE11新增功能详解iii干涉检查 — — 切除验证 (66)物体完整性分析 ................................................................................................................................67 对开放体进行近似测量 .....................................................................................................................68 删除分析标识 ....................................................................................................................................69 通用的CAD 功能 (70)通过方向定义坐标系（UCS） ............................................................................................................70 改进产品制造信息（PMI ）功能 ........................................................................................................ 71 高亮显示 ——显示与图素相关的所有特征 (72)保存非关联的螺纹参数 .....................................................................................................................73 顶杆添加孔属性 (74)改进实体检查和修复的可视性 ..........................................................................................................75 文档输出时--添加ID 号作为文档名的前缀 .....................................................................................76 装配档和零件图标 (77)。

教大家学CimatronE9.0分模和模具设计前言Cimatron的MoldDesign应用软件是一套一体化解决方案，功能比CimatronE CAD/CAM工模具基本软件包更强大-更确切地说，它是特别针对模具制造的最理想解决方案。
