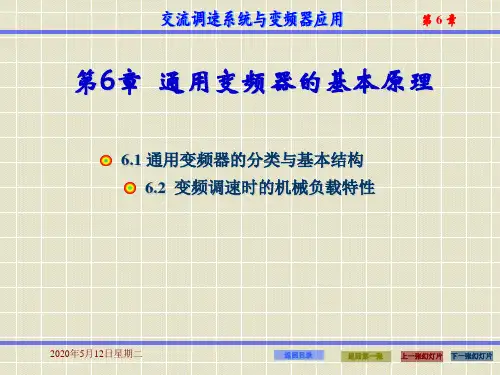

通用变频器基本原理

变频器基本原理和作用变频器（Inverter）是一种电力电子器件，其基本原理是将直流电能转换为可调频的交流电能。

它主要由直流输入电源、逆变桥、滤波电路、控制器和交流输出端组成。

变频器广泛应用于工业、航空、军事、交通等领域，并发挥了重要的作用。

下面将详细介绍变频器的基本原理和作用。

变频器的基本原理如下：1.直流输入电源：变频器的输入端接收来自交流电源的交流电压，并使用整流电路将其转换为直流电压。

通常使用整流电路+电容滤波器的方式进行直流电压平滑处理。

2.逆变桥：逆变桥是变频器的核心组件，它将平滑的直流电压转换为可调频的交流电压。

逆变桥由四个可控开关组成，通常是IGBT（绝缘栅双极型晶体管）或MOSFET（金属氧化物半导体场效应晶体管）。

3.滤波电路：逆变桥输出的交流电压含有较高频率的谐波成分，为了减小谐波影响，需要使用LC滤波器进行滤波。

LC滤波器通过选择合适的电感和电容来过滤谐波成分，使交流输出电压更接近正弦波。

4.控制器：变频器的控制器是变频器的大脑，它通过对逆变桥的开关控制来实现对输出电压频率和幅值的调整。

控制器通常由微处理器、运算放大器等芯片组成，利用脉宽调制（PWM）技术来控制逆变桥开关的导通和断开，从而控制输出电压的频率和幅值。

5.交流输出端：变频器的交流输出端将可调频的交流电能提供给负载。

根据应用需求，可以将交流输出端连接到电动机、电炉、照明设备等不同的负载上，实现对其速度、温度、亮度等参数的精确控制。

变频器主要有以下作用：1.节能降耗：传统的电动机驱动系统通常采用带有固定转速的交流电源，而变频器可以根据实际负载需求，调整电机的转速和输出功率，降低电机的无功损耗和机械能量的损耗，从而实现能量的经济利用。

2.频率调节：变频器可以调节电机的输出频率，从而实现对驱动设备的控制。

例如，变频器常用于电梯、空调、水泵等场合，可以根据需求调整其运行频率，提高设备的工作效率和使用寿命。

3.调速控制：传统的电动机驱动系统通常只能实现定速运行，而变频器可以通过调整输出频率，实现对电机的精确调速控制。

变频器的基本原理
变频器是一种用于改变电源频率的电子设备，它采用电力电子器件来将输入直流电源转换为可调节的交流电源输出。

其基本原理如下：
1. 整流：首先，变频器将输入的交流电源通过整流电路转换为直流电流。

整流电路通常由二极管桥等组成，能够将交流电源的正、负半周分别转换为单一方向的直流电流。

2. 滤波：经过整流后得到的直流电流含有较大的脉动成分，需要通过滤波电路进行平滑。

滤波电路一般由电容器和电感器组成，能够将脉动成分去除，得到较为平稳的直流电源。

3. 逆变：经过滤波后得到的电流是直流电流，需要将其转换成交流电源输出。

逆变电路一般采用晶闸管、IGBT（绝缘栅双
极型晶体管）等器件，通过不断切换电源极性来生成不同频率、幅度的交流电流。

控制逆变电路开关频率和占空比，可以达到变频的目的。

4. 控制系统：变频器还配备了控制系统，用于监测输入输出电压、电流，以及控制逆变电路的开关频率和占空比。

控制系统常使用微处理器或FPGA（现场可编程门阵列）等数字控制芯片，通过接收外部信号或运算逻辑，动态调整变频器的工作状态，以满足不同的需求。

总的来说，变频器通过整流、滤波和逆变等过程将输入直流电源转换为可调节的交流电源输出。

通过控制系统的控制，可以
实现对输出频率和电压的精确调节，从而满足不同设备对电力供应的需求。

变频器的工作原理变频器是指一种能够改变交流电源频率并控制电动机转速的装置，也被称为变频调速器、交流调速器等。

它广泛应用于工业生产领域，能够帮助提高生产效率、降低耗能、减少机器损耗等。

那么，变频器的工作原理是怎样的呢？下面我们就来一起探讨一下。

一、变频器的基本结构变频器是由多个部件组合而成的。

其中包括整流单元、滤波单元、逆变单元、控制单元等。

下面我们分别对这几个部件进行介绍：1.整流单元变频器通过直流电源来驱动交流电动机。

因此，首先需要将供电网提供的交流电，变成直流电，这就需要整流单元来完成。

整流单元的主要作用是将交流电信号通过电子元件的作用，转变成等幅值、纯直流的电压波形，这样才能被下一级电路处理。

2.滤波单元整流单元输出的直流电有很大的脉动。

这种脉动会给电动机带来很大的损害，因此，需要滤波单元来消除这些脉动。

滤波单元通过电容、电感等元件，将直流电转化为稳定的电压，进而为后续的逆变单元提供稳定的幅值和频率。

3.逆变单元逆变单元是变频器最为核心的部件之一。

它的作用是将直流化的电源转化成高频交流电，以便输送到电机。

逆变单元一般采用多种晶体管、开关管等元件来控制电源，实现直流与交流之间的转换。

4.控制单元控制单元是变频器的大脑，其控制信号的稳定性和精度直接决定了变频器的工作性能。

控制单元的作用是对逆变单元的输出电压、电流进行调整，并根据电机转速的反馈信号，调整输出频率及电压，从而实现对电机的调速。

二、变频器的工作原理变频器的工作原理主要分为两部分，即电源电路和控制电路。

1.电源电路在变频器的电源电路中，整流单元、滤波单元、逆变单元等三个部件按照顺序连接起来，最终的输出为三相交流电机的电源。

其中，整流单元将供电网提供的交流电转换成直流电，然后再由滤波单元将直流电平稳化。

接下来，逆变单元将直流电转变成高频交流电，并将其输送至电机。

其中，变频器控制单元根据电机转速的反馈信号，调整逆变单元的输出频率和电压，从而实现对电机的调速。

变频器的工作原理一、引言变频器是一种用于控制交流电动机转速的电子设备，广泛应用于工业生产中。

本文将详细介绍变频器的工作原理，包括基本原理、主要组成部分和工作过程。

二、基本原理变频器的基本原理是通过改变输入电源的频率来控制电机的转速。

传统的交流电源提供的电力是固定频率的，例如50Hz或60Hz，而变频器可以将输入电源的频率调节为不同的数值，从而改变电机的转速。

三、主要组成部分1. 整流器：变频器的输入电源通常为交流电，整流器用于将交流电转换为直流电。

整流器通常由整流桥电路组成，将交流电转换为直流电供给后续的逆变器使用。

2. 逆变器：逆变器是变频器的核心部件，它将直流电转换为可调频率的交流电。

逆变器通常由多个功率晶体管或IGBT组成，通过控制这些晶体管的开关状态，可以产生不同频率的交流电。

3. 控制单元：控制单元是变频器的大脑，它负责接收用户的指令，并根据指令控制逆变器的工作。

控制单元通常由微处理器和相关电路组成，可以实现多种功能，如速度控制、转矩控制等。

4. 过载保护装置：变频器通常配备过载保护装置，用于监测电机的负载情况。

当电机负载过大时，过载保护装置会自动切断电源，以保护电机和变频器不受损坏。

四、工作过程变频器的工作过程可以分为以下几个步骤：1. 输入电源经过整流器转换为直流电，并供给逆变器使用。

2. 控制单元接收用户的指令，根据指令控制逆变器的工作。

用户可以通过控制单元设置电机的转速、转矩等参数。

3. 逆变器根据控制单元的指令，控制功率晶体管或IGBT的开关状态，产生可调频率的交流电。

交流电的频率决定了电机的转速。

4. 变频器将调节后的交流电供给电机，电机根据输入的电源频率进行工作。

由于变频器可以调节输入电源的频率，因此可以实现电机的无级调速。

5. 过载保护装置实时监测电机的负载情况，当负载过大时，自动切断电源，保护电机和变频器。

五、应用范围变频器广泛应用于工业生产中，特别是需要对电机转速进行精确控制的领域。
