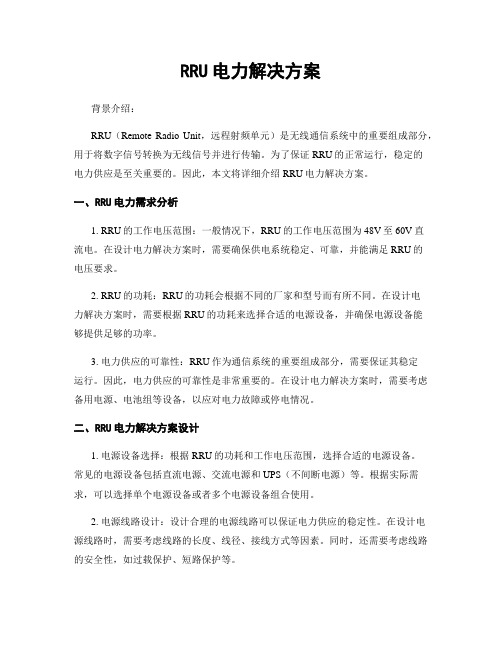

RRU电力解决方案背景介绍：RRU（Remote Radio Unit，远程射频单元）是无线通信系统中的重要组成部分，用于将数字信号转换为无线信号并进行传输。
为了保证RRU的正常运行，稳定的电力供应是至关重要的。
因此，本文将详细介绍RRU电力解决方案。
一、RRU电力需求分析1. RRU的工作电压范围：一般情况下，RRU的工作电压范围为48V至60V直流电。
在设计电力解决方案时，需要确保供电系统稳定、可靠，并能满足RRU的电压要求。
2. RRU的功耗：RRU的功耗会根据不同的厂家和型号而有所不同。
在设计电力解决方案时，需要根据RRU的功耗来选择合适的电源设备，并确保电源设备能够提供足够的功率。
3. 电力供应的可靠性：RRU作为通信系统的重要组成部分，需要保证其稳定运行。
因此，电力供应的可靠性是非常重要的。
在设计电力解决方案时，需要考虑备用电源、电池组等设备，以应对电力故障或停电情况。
二、RRU电力解决方案设计1. 电源设备选择：根据RRU的功耗和工作电压范围，选择合适的电源设备。
常见的电源设备包括直流电源、交流电源和UPS（不间断电源）等。
根据实际需求，可以选择单个电源设备或者多个电源设备组合使用。
2. 电源线路设计：设计合理的电源线路可以保证电力供应的稳定性。
在设计电源线路时，需要考虑线路的长度、线径、接线方式等因素。
同时，还需要考虑线路的安全性，如过载保护、短路保护等。
3. 备用电源设计：为了应对电力故障或停电情况，可以设计备用电源系统。
备用电源可以包括柴油发电机组、UPS等设备。
在设计备用电源系统时，需要考虑备用电源的容量、切换时间等因素。
4. 电池组设计：电池组可以为RRU提供备用电力，以应对电力故障或停电情况。
在设计电池组时，需要考虑电池的容量、充电时间、放电时间等因素。
同时，还需要考虑电池组的安全性，如过充保护、过放保护等。
5. 温度控制设计：RRU在工作过程中会产生一定的热量，因此需要设计合理的温度控制系统。
WJP直流远供电源系统Rev. No.: 3 / A－针对EPON 建设、3G 基站建设中供电问题的一种实用便捷型解决方案1-1.如何捍卫“停电不停话”口碑?★停电/接电★与电力部门协调难1-2.如何保障运行维护?★运维成本过高★运维力量不足2-1.移动基站远供解决方案机房-48V 电源复合光缆或电力线缆远端用电设备远端单元DC/AC 切换功能可选RRUa）射频拉远单元（RRU）独立安装1.应用场景：BBU安装在宏基站或接入机房内，RRU挂杆或安装在楼顶，距离BBU所在基站距离≤3㏎.2.局端：（WJP-J300S400）1）输入电压：-48V，2）输出电压：DC250～400V可连续调整，3）输出功率：400W，4）每个局端模块对应一个远端模块，5）每个19英寸、4U高插箱可容纳6个局端模块，即可为6个RRU供电，6）安装在BBU所在的宏基站或接入机房内，取用该基站内-48V电源。
3.远端（WJP-L300S300或WJP-L48S300）1)输入电压：DC250～400V，2)输出电压：DC320V或DC48V,3)输出功率：300W，4)防水外壳，外挂于RRU设备下部。
4.传输距离：距离≤3KM5.传输电缆：复合光缆（铜芯截面积≤1.5m㎡）或电力线6.应用范围：市区内不容易取电的，或交流电供电不稳定的RRU站点。
7.优点：1）可使选址方便，不受市电的影响。
2）可避免本地停电或蓄电池组故障而造成基站断电，可大大提高网络服务质量。
3）可节省户外UPS电源长期维护费用。
4）可节省交流取电的额外费用。
局端电源复合光缆或专用电缆远端电源复合光缆或专用电缆通信用电设备b)RRU(或光纤直放站)+小容量宏蜂窝基站1.应用场景:RRU(或光纤直放站)安装在宏基站内，该宏基站位置偏远，取交流电不方便，或交流电不稳定，且用户数量较少。
2.局端(WJP-J300S1200或WJP-J300S3000)1）输入电压：-48V，2）输出电压：DC250～400V可连续调整3）输出功率：1200W或3000W，采用N+1冗余备份方式，4）安装在该站附近的大容量宏基站内，取用该基站内-48V电源。
RRU电力解决方案一、概述RRU（远程无线单元）是无线通信系统中的关键设备，其正常运行对于通信网络的稳定性至关重要。
为了确保RRU的稳定供电，需要设计一个可靠的电力解决方案。
本文将详细介绍RRU电力解决方案的标准格式。
二、需求分析1. 供电要求：RRU的供电要求一般为直流电源，电压范围为-48V至-60V，电流需根据实际情况确定。
2. 电源备份：为了确保RRU的持续供电，需要设计电源备份方案，以应对主电源故障或停电情况。
3. 环境适应性：RRU通常安装在室外环境，因此电力解决方案需要具备一定的环境适应性，能够抵抗恶劣天气条件和温度变化。
三、解决方案设计1. 主电源设计主电源应满足RRU的供电要求，具备稳定的输出电压和电流。
常见的主电源设计方案包括：- 直流电源：选用适当的直流电源，满足RRU的电压和电流需求。
- 交流电源+整流器：将交流电源转换为直流电源，再供给RRU使用。
2. 电源备份设计为了应对主电源故障或停电情况，需要设计电源备份方案。
常见的备份方案包括：- 蓄电池备份：在主电源故障时，蓄电池可以提供持续的电力供应，确保RRU 的正常运行。
蓄电池需要定期检查和维护，以确保其性能和寿命。
- 发电机备份：在停电情况下，发电机可以为RRU提供临时电力支持。
发电机需要定期检查和保养，以确保其可靠性和稳定性。
3. 环境适应性设计为了确保RRU电力解决方案的环境适应性，需要采取以下措施：- 防雷保护：安装防雷装置，保护RRU免受雷击的影响。
- 防水防尘：选择防水防尘的电源设备和连接线缆，以防止水和灰尘进入RRU 设备。
- 温度控制：采用散热设计，确保RRU在高温环境下的正常工作。
四、实施与测试1. 实施方案：根据设计方案，选购合适的电源设备、备份设备和防护装置。
根据现场情况进行布线和安装。
2. 测试方案：在安装完成后，进行电源供电测试和备份切换测试。
测试包括主电源故障时备份电源的切换速度和稳定性，以及蓄电池的续航时间等。
江南御花园EPON供电解决方案一．建设思路根据实地勘察情况，目前大多数小区的EPON通信系统，都采用就近常规电源，当引入的电源还存在管理困难、停电多、电压不稳、谐波、闪变、瞬变、浪涌等诸多问题时，EPON通信系统就会处于系统中断或瘫痪状态，给小区居民生活带来不便，也给运营商带来诸多负面影响，为解决该问题，我们提出了EPON通信系统的远程供电解决方案，针对江南御花园3栋2单元的EPON通信系统的远程供电做一说明。
二．可行性分析直流远供电源的组成：直流远供电源由局端设备和远端设备两部分组成。
局端设备安装在机房或配电室，主要将机房标准电压转换成适合传输媒介的最佳电压，通过传输媒介给远端设备进行供电。
远端设备安装在用电设备旁，主要将机房局端设备供来的电能转换成符合用电设备输入的标准电压。
传输媒介：传输媒介主要为专用室外电力电缆（1.5平方）或复合光缆。
1：采用直流远供方案给EPON供电可以实现EPON永久性供电，不受电荒，工程和事故断电的影响，所以再也不要考虑供电难问题了，只要光纤能到的地方，只要是最有利于EPON信号的安装位置，供电都可以到，也有人称之为电源拉远，便于EPON 选址。
江南御花园3栋2单元的EPON 通信系统满足（远供电源远端设备的安放位置和线路的补放）。
2单元内的EPON 通信系统设备柜 EPON 通信系统的线路管道直流远供电源局端设备安放位置 路由通道实施意见：直流远供电源系统的局端设备和远端设备具备安装条建，电路路由可沿光纤传输路由，具备施工环境，因电信机房距离EPON 通信系统的距离不远，电力传输损耗在正常范围内，该站点具备施工条件。
三． 系统原理直流远供电源局端设备 直流远供电源远端设备设备柜线路管道安放位置工作原理直流远供电源是一种电源独立的远供系统，具有三档直流电压输出的DC/DC 大功率通信电源设备，直接将就近的通信机房内稳定的直流电压（DC －48V ）经直流远供电源的局端机（TELSUN-Ⅵ-JD ）升压、隔离处理后，成为悬浮的直流电压（DC320V/DC350V/DC380V ），通过光电复合电缆、通信线缆或电力电缆传输给直流远供电源的远端机（TELSUN-Ⅵ-YD ），再接入远处的终端通讯设备，为终端通讯设备供电。
RRU电力解决方案一、引言RRU（远程无线单元）是无线通信系统中的重要组成部份，它负责将无线信号转换为电信号，并进行信号放大与处理。
为了保证RRU的正常运行，稳定可靠的电力供应是至关重要的。
本文将介绍RRU电力解决方案，包括电源选择、供电方式、电力管理等方面的内容。
二、电源选择1. 直流电源直流电源是RRU常用的供电方式之一。
其优点包括高效率、稳定性强、可靠性高等。
直流电源的输出电压和电流需要根据RRU的需求进行调整，以满足其工作要求。
常见的直流电源有开关电源和稳压电源。
2. 交流电源交流电源也是RRU供电的一种选择。
通过交流电源将电能转换为直流电能，并提供给RRU使用。
交流电源的优点是供电范围广，适合于不同的电力环境。
但相比直流电源，交流电源的转换效率较低，稳定性稍差。
三、供电方式1. 外部电源供电外部电源供电是指RRU通过外部电源直接获取电能进行供电。
这种供电方式适合于电力稳定、可靠的场所，如城市中心区域、大型基站等。
外部电源供电需要保证供电路线的稳定性和安全性，以免影响RRU的正常工作。
2. 备用电池供电备用电池供电是指RRU通过备用电池提供电能进行供电。
这种供电方式适合于电力不稳定、断电频繁的场所，如偏远地区、山区等。
备用电池需要定期检查和更换，以确保其容量和性能满足RRU的需求。
3. 太阳能供电太阳能供电是一种环保、可持续的供电方式。
通过太阳能电池板将太阳能转换为电能，并提供给RRU使用。
这种供电方式适合于阳光充足的地区，如沙漠、海岛等。
太阳能供电需要考虑天气因素和电池板的安装角度，以提高能量转换效率。
四、电力管理1. 电力监测与报警为了及时发现电力故障，保证RRU的正常运行，电力监测与报警系统是必不可少的。
通过安装传感器和监测设备，实时监测RRU的电压、电流、温度等参数，并在异常情况下发出报警信号，以便及时采取措施。
2. 能量管理与优化为了提高电能的利用效率，降低能源消耗，能量管理与优化是必要的。
目录1总则 (3)1.1适用范围 (3)1.2规范性引用文件 (3)1.3术语、定义与缩略语 (4)2直流远程供电系统组成 (5)3直流远程供电系统供电方案 (5)3.1 -48V（+24V）升压至直流280V远供方式 (6)3.2 新建站（网点）280V直流远供及近端-48V供电方式 (7)3.3 -48V直供方式 (7)4直流远程供电系统技术要求 (8)4.1直流远供电源系统环境条件 (8)4.2直流远供设备(-48VDC/280VDC)技术要求 (8)4.3远供电源安装场景 (13)4.4远供电源安装方式及要求 (13)4.5机体和装配质量 (14)5标志、包装、运输、贮存 (14)5.1标志 (14)5.2包装 (14)5.3运输 (14)5.4储存 (15)6远供输电线路的技术要求 (15)6.1远供输电线缆的技术要求 (15)6.2远供线路微型断路器的选择与配置 (18)6.3远供线缆线径规格选择建议 (19)7远供系统防雷与接地要求 (21)7.1设备的防雷与接地 (21)7.2线路的防雷与接地 (22)8中心局（站）监控配置建议要求.............................. 错误！未定义书签。
9直流远程供电的应用场景和应用方案 (22)9.1应用场景及适用设备 (23)9.2应用方案 (24)9.2.1移动网络RRU设备的直流远供应用方案 (24)9.2.2接入网设备的直流远供应用方案 (28)9.2.3住宅小区、楼宇的综合业务直流远供组网方案 (30)10施工规范 (31)10.1直流远供项目的工程管理 (31)10.2通信电源市电引入要求 (31)10.2.1远供电源设备安装要求 (32)10.2.2远供电源系统的安全运行 (33)10.3远供线路的施工技术要求 (33)10.3.1室内电源线的敷设 (33)10.3.2远供（室外）输电线缆的敷设 (34)10.3.3远供输电线缆的接续 (34)11验收要求 (40)11.1 工程验收过程 (40)11.2 工程验收要求和过程 (40)1总则1.1适用范围本规范规定了通信用直流远程供电系统的组成，系统结构以及技术应用场景、电源设备安装方式和输电线缆施工技术要求、产品相关技术标准、施工规范等。
