广联达GCL基本知识及问题汇总(下)

1、问：GCL2008怎么建立地下室层?答：总共有三种方法方法一：首层标记，选择首层标记，首层以下的为地下室。

方法二：选择基础层，点右键插入楼层，便会插入地下室层。

方法三：上下移动楼层，楼层移动到首层以下，就默认为地下室层。

2、问：GCL2008中什么是工程量表？它对我们有什么好处？答：工程量表：为方便统一管理及应用，把要计算的各项工程量分别按构件罗列出来，这样形成的一张表格就是所谓的工程量表。

工程量表的好处是：集中管理工程量，便于进行分析调整；对于新预算员可以引导其逐步学习到算量业务的实质，帮助其在短时间内胜任岗位工作，提高工作效率；对于老预算员可以为其理清思路，避免漏项，提高工作效率。

3、问：GCL2008里纯做法模式和工程量表模式有什么区别?答：纯做法模式:构件做法的套取与GCL8.0中定义方式完全一致,需要查询定额库,手动选择相应的定额并选取工程量代码.工程量表模式:新建工程时如果选择该模式,软件会在定义构件的界面自动跟出所定义的构件需要计算的工程量表及工程量代码,并可以实现构件做法的自动套取。

4、问：GCL2008中在计算砖墙时，370墙按365来算，我想按照墙的实际厚度来计算体积，不考虑折算系数，如何处理？答：GCL2008计算规则是开放的，具体操作是这样的：在导航栏中找到【工程设置】，点击【计算规则】，选择“墙”，将规则“标准砖墙厚度计算方法”该为“墙厚（取属性）”，就能实现按实计算。

5、问：GCL2008中两个区域相重合部分的标高怎样确定啊？答：首先，区域范围内的构件归属原则是：原则一：投影面积完全包含在哪个区域就按照哪个区域走；原则二：跨越两个区域的构件、不再任何区域内的构件、以及分界线上的这些不确定区域内的构件，下边选在哪个区域就按照哪个区域；所以，区域相重合部分构件的标高是按照下边所选区域确定的。

6、问：都说GCL2008中可以轻松处理错层结构，怎么实现呢？答：方法一：标高放开，可以处理局部错层，GCL2008里全部构件标高放开，构件的标高突破了层高的限制，可以任意设置，这样对于跨层窗和跨层梁便可以轻松处理。

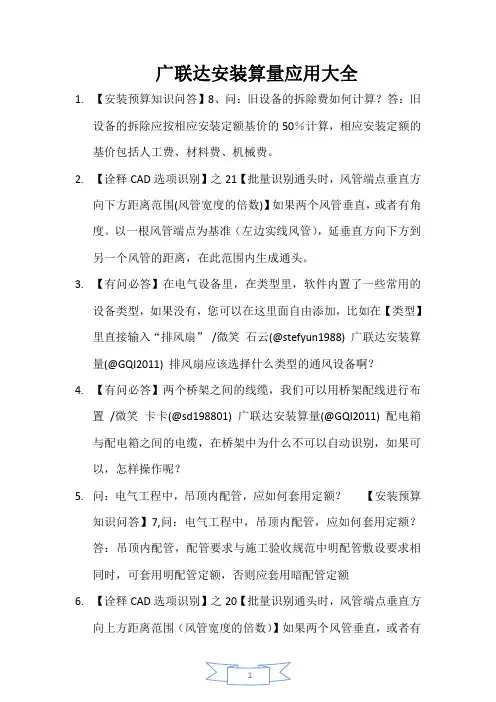

广联达安装算量应用大全1.【安装预算知识问答】8、问：旧设备的拆除费如何计算？答：旧设备的拆除应按相应安装定额基价的50％计算，相应安装定额的基价包括人工费、材料费、机械费。

2.【诠释CAD选项识别】之21【批量识别通头时，风管端点垂直方向下方距离范围(风管宽度的倍数)】如果两个风管垂直，或者有角度。

以一根风管端点为基准（左边实线风管），延垂直方向下方到另一个风管的距离，在此范围内生成通头。

3.【有问必答】在电气设备里，在类型里，软件内置了一些常用的设备类型，如果没有，您可以在这里面自由添加，比如在【类型】里直接输入“排风扇”/微笑石云(@stefyun1988) 广联达安装算量(@GQI2011) 排风扇应该选择什么类型的通风设备啊？4.【有问必答】两个桥架之间的线缆，我们可以用桥架配线进行布置/微笑卡卡(@sd198801) 广联达安装算量(@GQI2011) 配电箱与配电箱之间的电缆，在桥架中为什么不可以自动识别，如果可以，怎样操作呢？5.问：电气工程中，吊顶内配管，应如何套用定额？【安装预算知识问答】7,问：电气工程中，吊顶内配管，应如何套用定额？答：吊顶内配管，配管要求与施工验收规范中明配管敷设要求相同时，可套用明配管定额，否则应套用暗配管定额6.【诠释CAD选项识别】之20【批量识别通头时，风管端点垂直方向上方距离范围（风管宽度的倍数）】如果两个风管垂直，或者有角度。

以一根风管端点为基准（左边实线风管），延垂直方向上方到另一个风管的距离，在此范围内生成通头。

7.【安装预算知识问答】6,问：变压器吊芯试验应如何计算？答：吊芯试验已包括在“变压器系统调试”定额内，不得另行计算。

8.【安装预算知识问答】5、问：安装工程高层建筑增加费中“高层建筑”的含义是什么？答：安装工程高层建筑增加费中“高层建筑”的含义是：六层以上的多层建筑（不含六层）或总高度超过20米（室外设计正负零至檐口的高度）以上（不包括屋顶水箱间、电梯间、屋顶平台出入口等）的各类建筑物。

1、剪刀楼梯在图形软件中如何定义？答：软件中没有剪刀楼梯的参数图，需要绘制组合楼梯，梯段部分用“直形梯段”绘制，梯柱、梯梁分别用柱、梁来布置，注意修改梯段的起始踏步边和柱、梁的标高，再新建组合楼梯即可。

2、LT平台板两侧及端部的梁工程量是否含在楼梯水平投影面积里？答：新建的参数化楼梯，参数图里自带的梯梁是含在楼梯的水平投影面积里的，另外手工绘制是梁是不含的。

3、这种一跑14个台阶，一跑15个台阶的楼梯如何布置，选择哪种参数图？答：选项“标准双跑2”，这个参数图中可以分别输入两跑的踏步宽度、踏步高度及踏步个数。

4、排水沟在土建算量中怎么布置？答：用自定义集水坑绘制排水沟，参数设置见下图：5、图形软件中查看外墙保温工程量时，面积和柱保温、梁保温、窗侧沿保温是包含关系还是独立关系？答：柱、梁与墙面平齐，则保温层面积包含柱、梁；柱、梁凸出墙面，要看计算规则中保温层面积与凸出墙面柱和凸出墙面梁的计算选项，选择0 无影响时则不包含凸出墙面的柱、梁保温，选择如下图所示的选项时包含。

6、智能布置垫层时为什么不能按条基布置？答：土建软件中垫层分为点式垫层、线式垫层和面式垫层。

点式垫层适用于独基、桩承台等点式构件；线式垫层适用于条基、基础梁等线式构件；面式垫层适用于筏板等面式构件。

（点式垫层需要定义垫层的尺寸，而面式垫层和线式垫层可以按构件的投影面积+出边距离自适应构件，因此独基、桩承台等点式构件也可以用面式垫层布置）布置条基垫层时可以“新建线式矩形垫层”，按条基智能布置即可。

7、布置异形挑檐的时候发现某几段挑檐无檐内及檐外面积，但相同的构件，别的段又可以正常计算，这是为什么？答：挑檐需要与外墙相交或相切才能判断出檐内或檐外面积。

8、在土建算量GCL2013中，不同的基础构件需要布置哪些垫层？解答：在土建算量GCL2013中，垫层构件根据形式可以分为点式、线式、面式和集水坑柱墩后浇带垫层四种类型。

垫层类型适用构件点式垫层独基、桩承台(点式基础构件)线式垫层基础梁、条基、梁、螺旋板、地沟面式垫层筏板、自定义独基、自定义桩承台集水坑柱墩后浇带垫层集水坑、柱墩、后浇带（超前止应用技巧：1>、点式基础构件、面式基础构件建议优先选用面式垫层，且不会影响计算结果；2>、线式基础构件如条形基础、基础梁等宜优先选用线式垫层，不建议使用面式垫层；3>、所有的垫层均可使用智能布置的方式，方便快捷；9、筏板基础的防水工程量如何提量？解答：筏板防水面积=底部面积+直面面积+斜面面积+外墙外侧筏板平面面积10、如何利用工程量代码提取集水坑构件的防水工程量？解答：集水坑的坑外与地基直接接触的面通常需要做防水，根据集水坑放坡形式的不同，坑外做防水的面分别为：底部平面、底部立面、底部斜面。

钢筋导图形暗柱默认不导入，因为暗柱属于剪力墙的一部分，暗柱工程量根据 计算规则一般都合并在相应的剪力墙中(个别地区规则有特殊规定的，请参照定 额计算规则)。如果暗柱是按墙计算，钢筋软件中墙遇到暗柱是拉通画的情况 下，建议导图形的时候暗柱不要打勾；如果在钢筋里墙遇到暗柱是断开画的， 那么导图形的时候可以将暗柱打上勾导进来，然后切换到柱子界面，选中所有 暗柱，鼠标右键---“柱墙转化”将柱子转化成墙。（转换时，只能一层一层转 钢筋算量导入土建图形软件时暗柱是否要导入？ 打开工程提示：低版本不能打开高版本所做工程，如何处 理？ 换。） 解决方案一：工具--选项--备份文件管理--找备份文件打开即可解决方案二：升 级软件版本后再次打开工程即可解决方案三：如果是覆盖安装引起的，那就需 要卸载软件，重新安装最新版本的就可以 解决方案一：删除共享文档里面的 10.0，将计价软件和土建软件卸载，重新安 装。删除共享文档的方法：xp 系统：我的电脑--共享文档--grandsoft--gcl-10.0 删除；win7 系统：计算机--库--文档--grandsoft--gcl--10.0 删除。有时候 打开工程/点击三维/点画墙面/移动图元出现乱码报 在 C 盘找到 USERS-公用-公用文档解决方案二：找到软件图标快捷方式，单 击鼠标右键--属性--打开文件位置，把附件中的 GTFEngine.dll 文件复制进 去。如图：解决方案三：升级软件版本。 解决方案一：xp 系统是 C:\DocumentsandSettings\Administrator\MyDocuments\GrandSoftProje cts\GCL\10.0win7 系统是计算机打开---库---我的文档--工程做错了，想要恢复之前的工程怎么做，如何找备份文 件？ 绘图界面三维查看图元的时候，当前层中把底下层的图元也 显示出来了，怎么能不显示跨层？ GrandSoftProjects\GCL\10.0 如图解决方案二：软件打开工具-选项-备份文件 管理-打开备份文件夹。如图： 菜单栏点击工具--选项--其他，将显示跨层图元和编辑跨层图元前面的勾去掉即 可 错，......isnotavalidintegervalue，卸载计价重新安装，调 节兼容性都不行，如何处理？
