木窗帘盒、窗台板和暖气罩制作与安装工程检验批质量验收记录(模板)

窗帘盒、窗台板、散热器罩制作安装工程

本章适用于一般工业与民用建筑的室内窗帘盒、窗台板、散热器罩制作安装工程。

一、材料要求：

1.木材及制品：

制作材料的品种、材质、颜色应按设计选用，一般采用红、白松及硬杂木干燥料，含水率不大于12％，并做好防腐处理，并不得有裂缝、扭曲等缺陷；安装固定材料一般用木龙骨、角钢或扁钢。窗台板材料有：木材、水磨石、天然石材、金属等。

2. 固定和活动散热器罩材料有：木材和金属等。

二、 主要机具：

主要机具包括：电焊机、云石锯、手电钻、电锤、砂轮锯、钢板锉大刨子、小刨子、小锯、钢锯、锤子、凿子、冲子、割角尺、橡皮锤、靠尺板、小线、水平尺、螺丝刀、气钉枪等。

业条件：

1.窗帘盒安装：

室内抹灰完毕。无吊顶采用明窗帘盒的房间，应安装好窗框；有吊顶采用暗窗帘盒的房间，吊顶施工应与窗帘盒同时进行。

2.窗台板安装：

安装窗台板应在窗框安装完成后进行。窗台板超过1500㎜时，跨空窗台板应按设计要求设支架。

3. 散热器罩安装：

散热器安装完毕后经隐蔽验收合格，卫生间需安装散热器罩时应在防水保护层施工完成后进行。

四、 工艺流程：

（一）窗帘盒：

1.预制窗帘盒安装：

1) 定位与划线：

安装窗帘盒、窗帘杆，应按设计图要求进行中心定位，弹好找平线，找好构造关系。

2) 预埋件检查和处理：

找线后检查固定窗帘盒的预埋固定件的位置、规格、预埋方式是否能满足安装固定的要求，对于标高、平度、中心位置、出墙距离有误差的应采取措施进行处理。

3) 核查加工品：

核对已进场的加工品，安装前应核对品种、规格、组装构造是否符合设计及安装要求。 定位与划线

预埋件检查与处理

核查加工品

安装窗帘盒

安装窗帘轨

4) 安装窗帘盒：

先按平线确定标高，划好窗帘盒中线，安装时将窗帘盒中线对准窗口中线，窗帘盒的靠墙部位要贴严，固定方法按设计要求。

5) 安装窗帘轨：

窗帘轨有单轨、双轨或三轨道之分，当窗宽大于1200㎜时，窗帘轨应断开煨弯错开，煨弯应成缓曲线，搭接长度不小于200㎜；明窗帘盒一般在盒上先安装轨道，如为重窗帘时，轨道应加机螺丝固定；暗窗帘盒应后安装轨道，重窗帘轨道小角应加密间距，木螺丝规格不小于30㎜。轨道应保持在一条直线上。

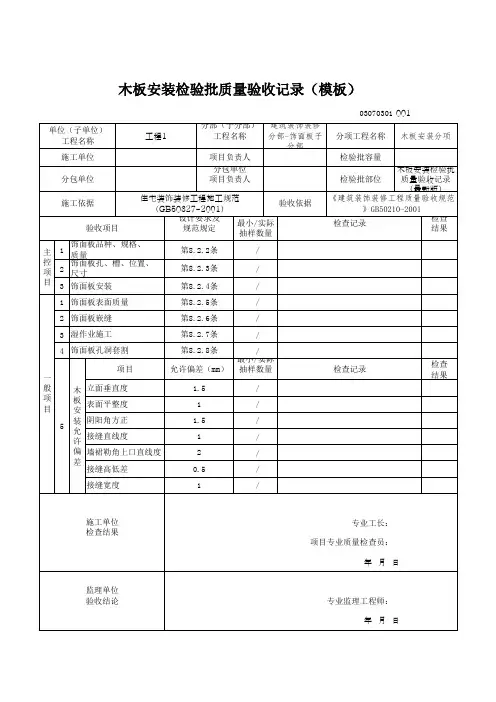

001检查结果1/2/3/1/2/3/4/检查结果///////施工单位检查结果监理单位验收结论 年 月 日主控项目一般项目5木板安装允许偏差项目专业质量检查员： 年 月 日专业监理工程师：接缝宽度1专业工长：墙裙勒角上口直线度2接缝高低差0.5阴阳角方正1.5接缝直线度1立面垂直度1.5表面平整度1饰面板孔洞套割第8.2.8条项目允许偏差（mm）最小/实际抽样数量检查记录饰面板嵌缝第8.2.6条湿作业施工第8.2.7条饰面板安装第8.2.4条饰面板表面质量第8.2.5条饰面板品种、规格、质量第8.2.2条饰面板孔、槽、位置、尺寸第8.2.3条施工依据住宅装饰装修工程施工规范（GB50327-2001）验收依据《建筑装饰装修工程质量验收规范》GB50210-2001验收项目设计要求及规范规定最小/实际抽样数量检查记录分包单位分包单位项目负责人检验批部位木板安装检验批质量验收记录（最新版）施工单位项目负责人检验批容量单位（子单位）工程名称工程1分部（子分部）工程名称建筑装饰装修分部-饰面板子分部分项工程名称木板安装分项木板安装检验批质量验收记录（模板）03070301

仅供个人参考

不得用于商业用途 北京市地方标准

编 号：DBJ/T01-27-2003

高级建筑装饰工程质量验收标准

2003-08-05 发布 2003-10-01 实施

北京市建设委员会 发布

北京市地方标准

高级建筑装饰工程质量验收标准

编 号：DBJ/T01—27—2003

主编部门：北京市建筑装饰协会

批准部门：北京市建设委员会

施行日期：2003年10月1日 北 京

关于发布北京市标准《高级建筑装饰工程质量验收标标准》、

《家庭居室装饰工程质量验收标准》的通知

京建科教<2003>400号

各区、县建委，各局、总公司，各有关单位：

根据北京市建委京建科教<2002>371号文件的要求，由北京市建筑装饰协会修编的《高级建筑装饰工程质量验收标准》、《家庭居室装饰工程质量验收标准》二项标准已经有关部门审查通过。现批准该二项标准为北京市推荐性标准，编号分别为DBJ/T01-27-2003、DBJ/T01-43-2003，自2003年10月1日起执行。原?高级建筑装饰工程质量检验评定标准?(DBJ01—27—96)、《家庭居室装饰工程质量验收标准》（DBJ/T01-43-2000）同时废止。

该标准由北京市建设委员会负责管理，北京市建筑装饰协会负责解释工作，北京城建科技促进会负责组织印刷、出版工作。

特此通知

北京市建设委员会

二零零三年八月四日

前 言

根据北京市建设委员会（京建科教<2002>371号）《关于开展全面修订北京市工程建设标准工作的通知》的要求，北京市建筑装饰协会组织有关单位成立修订小组，对《高级建筑装饰工程质量检验评定标准》（DBJ01-27-96）进行了修订 仅供个人参考

不得用于商业用途 在修订过程中，编制组进行了广泛的调查研究、仔细的推敲考证，按照"推陈出新、技术先进、经济合理、安全可靠、操作性强"的指导原则，以原标准的框架为基础，征求了有关单位和专家的意见，结合了新颁布的国家施工质量验收规范的规定，总结了北京市近年来高级装饰工程的质量验收经验及施工技术经验，并充分考虑了高级建筑装饰的发展趋势，经过多次探讨和反复修改，最后由北京市建设委员会进行审查定稿。

窗帘盒、窗台板和散热器罩制作与安装

工程检验批质量验收记录表

GB50210-2001

031002□□

单位（子单位）工程名称

分部（子分部）工程名称 验收部位

施工单位 项目经理

分包单位 分包项目经理

施工执行标准名称及编号

施工质量验收规范的规定 施工单位检查评定记录 监理（建设）单

位验收记录

主

控

项

目 1 材料质量 第12.3.3条

2 造型尺寸、安装、固定 第12.3.4条

3 窗帘盒配件 第12.3.5条

一般项目 1 表面质量 第12.3.6条

2 与墙面、窗框衔接 第12.3.7条

3 安装允许

偏差 水平度 2

上口、下口直线度 3

两端距窗洞口长度差 2

两端出大部厚度差 3

施工单位检查评定结果 专业工长（施工员） 施工班组长

项目专业质量检查员： 年 月 日

监理（建设）单位验收结论

项目专业监理工程师：

（建设单位项目专业技术负责人）： 年 月 日
