常德汽车机电学校《汽车维护》教案
项目序号 九 授课班级 汽修一年级
授课课时 8 授课形式 理实一体
授课章节
名称 项目九：制动液的更换
使用教具 实训车辆、制动液、透明塑料管、透明塑料瓶、工具
教学目的 1、熟练掌握制动液的规范更换操作方法
2、会正确使用工具进行制动液的排空气维护操作
3、要求学生能独立完成制动液的更换
教学重点
制动液更换的排空气的操作方法
课外作业 完成实训操作工单
教学后记
课 堂 教 学 安 排
主 要 教 学 内 容 及 步 骤
制动液为什么要更换
( 1)制动液在使用中易变质
车辆制动时，会有大量的热量传给制动液。长期处于这种高温条件下，制动液发生氧化变质，失去原有性能，是无法避免的。严重时会导致液压制动系统制动能力下降与丧失。
制动液色泽慢慢的变化，就是制动液在变质，
制动液色泽慢慢的变化，就是制动液在变质，如图7-26所示。
(2)制动液的吸湿性
制动液具有较强的吸湿性：吸纳周围环境中的水分。 随着时间的推移，在制动液中积累的水分越来越多，沸点越来越低。如再遭遇频繁制动，制动液温度上升，很可能会导致制动液沸腾，并产生气泡。另一方面，制动液中的水分会对制动总泵、分泵的缸体和活塞造成腐蚀，造成总泵泄漏、分泵咬死。
因此，应避免制动液长时间暴露在空气中，及时盖上制动储液罐密封盖。
(3)制动液的腐蚀性
制动液是腐蚀性液体，严禁接触人体和汽车漆面，如果接触必须即刻清洗干净！
(4)制动液更换周期
汽车生产厂家规定的制动液更换周期都有规定，一般都为 2年或车辆行驶4万公里。
课 堂 教 学 安 排
主 要 教 学 内 容 及 步 骤 制动液更换的操作步骤
一、准备工作
1、工具器材：10#梅花扳手、透明胶管、收集器、制动液
2、安装车辆防护用品
3、检查车辆工位摆放是否正确
4、检查原制动液液面高度，应在MAX和MIN之间，如不在此范围内，应查明原因

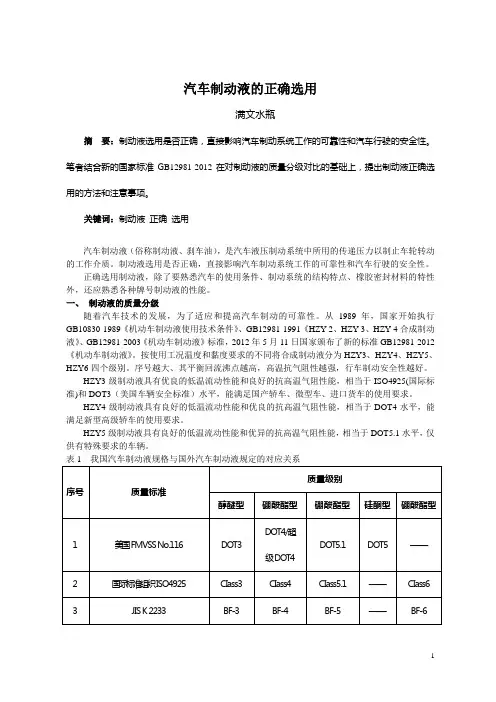

1 汽车制动液的正确选用
满文水瓶
摘 要：制动液选用是否正确，直接影响汽车制动系统工作的可靠性和汽车行驶的安全性。笔者结合新的国家标准GB12981-2012在对制动液的质量分级对比的基础上，提出制动液正确选用的方法和注意事项。
关键词：制动液 正确 选用
汽车制动液（俗称制动液、刹车油），是汽车液压制动系统中所用的传递压力以制止车轮转动的工作介质。制动液选用是否正确，直接影响汽车制动系统工作的可靠性和汽车行驶的安全性。
正确选用制动液，除了要熟悉汽车的使用条件、制动系统的结构特点、橡胶密封材料的特性外，还应熟悉各种牌号制动液的性能。
一、 制动液的质量分级
随着汽车技术的发展，为了适应和提高汽车制动的可靠性。从1989年，国家开始执行GB10830-1989《机动车制动液使用技术条件》、GB12981-1991《HZY 2、HZY 3、HZY 4合成制动液》、GB12981-2003《机动车制动液》标准，2012年5月11日国家颁布了新的标准GB12981-2012《机动车制动液》。按使用工况温度和黏度要求的不同将合成制动液分为HZY3、HZY4、HZY5、HZY6四个级别。序号越大、其平衡回流沸点越高，高温抗气阻性越强，行车制动安全性越好。
HZY3级制动液具有优良的低温流动性能和良好的抗高温气阻性能，相当于ISO4925(国际标准)和DOT3（美国车辆安全标准）水平，能满足国产轿车、微型车、进口货车的使用要求。
HZY4级制动液具有良好的低温流动性能和优良的抗高温气阻性能，相当于DOT4水平，能满足新型高级轿车的使用要求。
HZY5级制动液具有良好的低温流动性能和优异的抗高温气阻性能，相当于DOT5.1水平，仅供有特殊要求的车辆。
表1 我国汽车制动液规格与国外汽车制动液规定的对应关系
序号 质量标准 质量级别
醇醚型 硼酸酯型 硼酸酯型 硅酮型 硼酸酯型
1 美国FMVSS No.116 DOT3 DOT4/超
汽车制动液，刹车液基础知识
汽车制动液又称为刹车油或刹车液，由基础油或基础液以及各种添加剂组成，是
用于汽车液压制动系统中传递压力，使车轮制动器实现制动作用的—•种功能性液
体。汽车制动液的质量状况直接关系到车辆的行驶安全。如果使用的制动液质量
低劣，则会因发生高温气阻、低温制动迟缓而导致汽车制动故障或制动失灵，引
起交通事故。
我国现行的制动液标准GB12981-2003《机动车辆制动液》为强制性标准，共有
14项技术指标要求，分别是外观、平衡回流沸点、湿平衡回流沸点、运动黏度
(100°C. -40°C)、pH值、液体稳定性、腐蚀性、低温流动性和外观、蒸发性 能、容水性、液体相容性、抗氧化性、橡胶相容性、行程模拟性能。
外观制动液的外观应清澈透明、无杂质、无沉淀和悬浮物。该指标是辨别制动 液是否合格的一个最为简便的方法，也是制动液最基本的指标。
平衡回流沸点是指在规定试验条件下测得的制动液的沸腾温度。平衡回流沸点 越高，制动液的高温性能才有可能越好。但并不是所有平衡同流沸点高的制动液 一定具有优良的高温性能，只有在平衡回流沸点和湿平衡回流沸点都高的情况 下，制动液才具有良好的高温性能。
湿平衡回流沸点是指在规定的试验条件下，加入一定量水分后测得的平衡回流 沸点，它是衡量制动液吸收一定水分情况下的耐高温性能指标。湿平衡回流沸点 越高，在使用过程中的耐高温性能越好。由于合成制动液在储存和使用过程中， 容易吸收空气中的水分，因此湿平衡回流沸点指标相对于平衡回流沸点，更能反 映制动液在实际使用过程中的耐高温性能。
运动黏度(100°C\ -40°C)运动黏度是液体石油产品的主要性能指标之一。为 了保证制动液在使用过程中当温度升高到一定程度时，仍能保证其具有良好的润 滑和密封性能，同时防止在高温条件下的渗漏，标准要求100°C运动黏度应不小 于1.5mm2/so -40°C低温运动黏度是汽车制动液的重要低温性能指标，它反映产 品在低温条件下的流动性大小，该指标直接关系到车辆在低温条件下的制动性 能。低温黏度越小，制动愈灵敏；低温黏度越大，制动就愈迟缓，甚至导致制动 失灵。
教 案
年 月 日
课 题 第八章汽车制动液 第九章自动变速器油 课 时 3
授课班级 班 班 班 班
授课时间 月 日 节 月 日 节 月 日 节 月 日 节
教学目标 通过本次课的学习，使学生对汽车制动液、自动变速器油方面的基本知识有一个比较全面地，系统地认识、了解和掌握。
教
材
分
析 重点
重点掌握汽车制动液、自动变速器油的使用性能、规格、选用和使用注意事项。
难点 汽车制动液、自动变速器油的使用性能、规格、选用
教 具
教学方法 举例讲解 课 型 新授课
复习提问
作业布置 P81 1---9; P85 1---3
教 后 记
年 月 日
审批意见
教 学 过 程 附 记
引入：复习上次学习内容
讲授新课：第八章 汽车制动液
一、汽车制动液
汽车制动液，俗称刹车油，是用于汽车液压制动系统中传递压力，使车轮制动器实现制动作用的液体。
1．汽车制动液的使用性能与指标要求
由于汽车制动性能的可靠性直接影响到行车的安全性，因此，要求汽车制动液必须保证车辆在严寒和酷暑的气温条件下，在高速、重载、大功率和频繁刹车操纵的条件下，能够有效，可靠地保证汽车刹车灵活，确保行车安全。对其性能要求主要有：
( l ）高温抗气阻性；( 2 ）吸湿性；( 3 ）低温流动性；( 4 ）与橡胶匹伍性；( 5 ）抗腐蚀性。
2 ．制动液的种类
( l ）醇型制动液；
( 2 ）矿油型制动液；
( 3 ）合成型制动液。。
3 ．汽车制动液的规格
( l ）国外汽车制动液典型规格；
( 2 ）国内汽车制动液规格。
4 ．合成制动液的选用和使用注意事项
( l ）合成制动液的选用：
a ．严格按照车辆使用说明书选用；
