UG有限元分析范文

有限元分析（Finite Element Analysis，简称FEA）是一种力学分析方法，通过将连续物体的几何形状分割成有限数量的有限单元，再通过有限单元的力学行为对整个结构进行力学计算和应力分析。有限元分析在工程设计、高科技制造、结构优化、材料研发等领域都有广泛应用。

有限元分析的基本过程是将问题的几何形状分割成有限数量的有限单元，并在每个单元上建立近似的解析解。然后通过求解线性方程组，得到各个节点的位移、应力和应变等信息。有限元分析的结果可以用来评估结构的强度、刚度、热传导、流体流动等性能，从而指导工程设计和优化。

有限元分析的主要步骤包括建立有限元模型、设定边界条件、施加荷载、求解方程和后处理结果。建立有限元模型时，需要选择适当的有限元单元类型和网格划分方式，以便准确描述物体的几何形状和特性。设定边界条件是指对有限元模型的边界进行约束，例如固支条件、周期边界条件和接触条件等。施加荷载是指在有限元模型上施加外部力或位移条件，模拟实际工况。求解方程通常使用数值方法，如有限差分法或迭代法，计算出线性方程组的解。最后，根据求解得到的结果，可以进行应力分析、刚度分析和模态分析等，以评估结构的性能和安全性。

有限元分析的优点是能够描述复杂几何形状和边界条件下的结构行为，能够以较小的代价进行预测和分析，为结构设计提供直观和可靠的工具。然而，有限元分析也有其局限性，例如需要合理的网格划分和有限元模型的准确度依赖于对材料特性和边界条件的准确描述等。

在工程实践中，有限元分析常用于求解固体力学、流体力学、热传导和电磁场等领域的问题。例如，在机械工程中，有限元分析可以用于评估零件的强度、刚度和疲劳寿命等，辅助设计优化。在航空航天领域，有限元分析可以用于评估航空器的结构安全性和气动特性。在建筑工程中，有限元分析可以用于评估建筑物的地震响应和结构稳定性等。

总之，有限元分析是一种重要的力学分析工具，通过将物体分割为离散的有限单元进行计算，可以解决各种工程问题。它在各个领域都有广泛应用，并不断发展和完善，为工程设计和科学研究提供了有力支持。

合集下载

ug有限元分析

ug有限元分析

UG有限元分析

什么是有限元分析

有限元分析（FEA）是一种计算机辅助工程（CAE）方法，用于解决复杂工程问题。它通过将结构或物体离散化为有限数量的子区域（有限元），并在每个子区域内确定适当的物理模型，从而近似求解连续结构中的应力、位移和其他物理特性。有限元分析广泛应用于工程设计、结构分析、强度校核等领域。

UG(Unigraphics)是一款由西门子公司开发的集成化CAD/CAM/CAE软件。它具有强大的建模和模拟功能，提供了一套完整的有限元分析工具，用于分析产品设计在各种载荷下的行为和性能。UG有限元分析模块以其高度精确的计算结果和先进的求解算法而受到广泛的认可和应用。

UG有限元分析的优势

1. 稳定性和准确性

UG有限元分析采用了现代化的数值计算方法和稳定的数学模型，确保结果的准确性和可靠性。它能够捕捉复杂结构的精细细节，并提供准确的应力和位移预测，帮助工程师做出准确的决策和优化设计。

2. 模拟功能的丰富性

UG提供了丰富的分析类型和功能选项，使工程师能够模拟各种不同条件下的结构行为。它支持静态分析、动态分析、热分析、疲劳分析等多种分析类型，以及多种材料模型和加载条件的设置，可满足不同工程需求的模拟分析。

3. 建模和后处理的高效性

UG具有强大的建模工具和用户友好的界面，使建模过程变得高效和便捷。用户可以通过简单的操作创建复杂的几何模型，并将其转化为有限元模型。后处理工具提供了丰富的结果显示和分析功能，可对分析结果进行可视化处理，便于工程师对结果的理解和评估。

4. 与其他模块的集成性

作为一款集成化的软件，UG有限元分析模块与UG其他模块（如CAD和CAM）的紧密集成，提供了全面的产品设计和工程分析解决方案。它可以自动获取CAD模型的几何和材料信息，并将分析结果应用于后续的产品开发和制造过程中。 UG有限元分析的应用

UG有限元分析在各个行业和领域都有广泛的应用，以下是一些典型的应用场景：

UG有限元

UG有限元

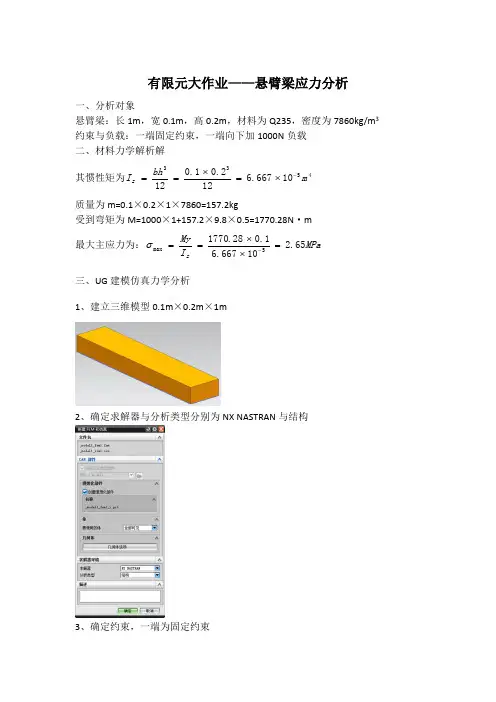

有限元大作业——悬臂梁应力分析

一、分析对象

悬臂梁：长1m，宽0.1m，高0.2m，材料为Q235，密度为7860kg/m3

约束与负载：一端固定约束，一端向下加1000N负载

二、材料力学解析解

其惯性矩为453310667.6122.01.012mbhIz

质量为m=0.1×0.2×1×7860=157.2kg

受到弯矩为M=1000×1+157.2×9.8×0.5=1770.28N·m

最大主应力为：MPaIMyz65.210667.61.028.17705max

三、UG建模仿真力学分析

1、建立三维模型0.1m×0.2m×1m

2、确定求解器与分析类型分别为NX NASTRAN与结构

3、确定约束，一端为固定约束

4、施加载荷，一端施加1000N向下力，以及重力

5、确定材料为steel

6、设定网格参数为3d扫略网格，大小为10mm，并划分网格

7、求解

8、后处理

四、比较结果

有限元分析的最大应力为2.707MPa与计算得到的2.65MPa基本一致，从而验证了有限元分析的可行性。

基于UG软件有限元分析的零件受力分析

基于UG软件有限元分析的零件受力分析

龙源期刊网

基于UG软件有限元分析的零件受力分析

作者：李涛 姜琨久

来源：《中国高新技术企业》2013年第19期

摘要：文章运用UG8.0软件的有限元分析来完成铝合金变速箱模具的换挡拔头力学分析，来体现有限元CAE在现代产品设计中的优势及其常见的分析功能。通过一个简单结构静力学分析实例，详细介绍了建立高级仿真环境、有限元模型、仿真模型和后处理的操作步骤和解题思路。

关键词：UG8.0；有限元；高级仿真

中图分类号：TH122 文献标识码：A 文章编号：1009-2374（2013）28-0063-02

1 对有限元法概述

有限元法是现代产品及其结构设计的重要工具，它的基本思想是将连续的物理模型离散为有限个单位元，使其只在有限个指定的节点上互相连接，然后对每个单位选择一个比较简单的函数，近似模拟该单元的物理量，如单元的位移或者应力，并基于问题描述的基本方程建立单元节点的平衡方程组，再把所有单元的方程组集合为整个结构力学特性的整体代数方程组，最后引入边界约束条件求解代数方程组而获得数值解，如结构的位移分布和应力分布。

2 工艺分析

UGNX高级仿真和其他有限元分析软件基本操作一致，分为创建有限元模型、创建仿真模型和后处理三大步骤。还可以完成结构优化、疲劳耐久预测等任务。本次工艺是利用结构静力学分析功能完成。一般流程示意图如图1所示：

图1

3 创建有限元模型

对参数、材料、物理属性的定义，但是由于篇幅的限制我们就不列举说明。

3.1 网格划分

在UG高级分析模块包括零维网格、一维网格、二维网格、三维网格和连接网格5种类型，每种类型都适用于一定的对象。

本次工艺我们所应用的是三维网格，3D四面体网格常用来划分三维实力模型。在NX.NASTRAN解算器中包含四节点四面体和十节点四面单元。 龙源期刊网

基于UG的车刀强度有限元分析

基于UG的车刀强度有限元分析

龙源期刊网

基于UG的车刀强度有限元分析

作者：芦啸天 王秀芝 包宁

来源：《科技创新与应用》2016年第15期

摘 要：金属切削过程中刀具各部分受到的载荷强度是不一样的，掌握各部分的应力分布状态，对于挑选零件，延长刀具使用寿命，提高车削工作安全系数都拥有很大的价值。文章中利用UG软件强大的参数化建模以及高级仿真功能，对高速钢车刀进行了有限元分析，确定了高速钢车刀工作时各点的应力分布情况。

关键词：高速钢；参数化建模；高级仿真；有限元分析

引言

在车刀进行切削运动的过程中，能够对刀具的使用寿命、工作效率以及加工的质量产生影响的原因较多，包括有刀具整体的构造情况、构成刀具的材料的性质功能，甚至刀具的外观形状也会产生一定的影响。因此，只有做好各个方面的设计，才能实现刀具在工作过程中强度、韧度、寿命以及工艺性的优质表现。所以何种情况下该使用何种刀具就变得尤为重要。文章主要利用UG的参数化建模以及高级仿真功能，研究车刀内部的应力应变状态，以便于更好的选择切削工作中的所需的刀具。

1 UG高级仿真的优势

UG高级仿真的优势非常明显，第一可以进行有限元建模；第二则是能够将结果可视化；第三还能够实现对多种产品性能的评估解算。UG高级仿真模块的使用，为业界许多解算和材料的构建提供了帮助。

首先是对解算器的支持。通常情况下，许多行业都会期望支持解算器的系统能够做到无缝、透明，对于这一要求，UG高级仿真模块能够很好的满足这一点。在对一些解算器如NX

Nastran、MSC Nas-tran和ABAQUS等提供支持时，能够提升工作的效率，不用先导出解算器文件，直接通过解算模型来进行解算，在UG高级仿真中就能够查看结果。

同时，UG高级仿真模块中的设计功能非常完善，这是因为在UG高级仿真模块中含有一个较为完善的材料库，在设计时能够根据设计者的需求来完成任务，创建的材料能够拥有各向同性、各向异性、正交各向异性，并且如果设计者有需求，还能够设计流体和超弹性材料。文章就将使用UG高级仿真模块对高速钢车刀模型进行有限元分析。
