MAXWELL教程

第一部分：MAXWELL的安装和准备

第二部分：创建新项目

在MAXWELL中，一个项目（project）是最基本的工作单位。在创建新项目之前，我们需要先为项目命名，并选择保存位置。接下来，选择适当的工作单位和长度单位。MAXWELL提供了多种工作单位和长度单位供选择，我们可以根据实际需求进行设置。

第三部分：几何建模

在MAXWELL中，几何建模是创建电磁模型的第一步。我们可以使用MAXWELL提供的工具来创建几何体，也可以从其他CAD软件导入几何模型。在这里，我们将介绍如何使用MAXWELL的几何建模工具。

1.创建基本几何体：点击“几何体”选项卡，选择要创建的几何体类型，如立方体、圆柱体、球体等。然后在工作区中绘制几何体的形状和尺寸。

2.使用布尔运算：MAXWELL还提供了布尔运算的功能，用于创建复杂的几何体。它包括合并、相减和交叉等操作。选择两个或多个几何体，然后选择对应的布尔运算操作。

第四部分：材料设置

在MAXWELL中，需要为几何体设置适当的材料属性，以便进行电磁场仿真。MAXWELL提供了丰富的材料库，并且可以自定义材料属性。 1.材料库：点击“材料”选项卡，可以选择从已有材料库中选择一个材料。MAXWELL提供了广泛的材料库，包括金属、绝缘体、磁性材料等。选择适当的材料，并设置其特性参数。

2.自定义材料：如果需要使用不在材料库中的材料，可以自定义材料属性。点击“材料”选项卡，选择“自定义材料”，然后输入材料的特性参数，如电导率、磁导率等。

第五部分：网格划分和设置

在进行电磁场仿真之前，需要将几何模型划分为离散的小单元，即网格。MAXWELL提供了多种网格划分算法和设置选项，以满足不同的仿真需求。

1.网格选择：点击“网格”选项卡，选择合适的网格划分算法。可以根据模型的复杂性和仿真要求，选择粗网格、细网格或自定义网格。

2.网格设置：在进行网格划分之前，需要设置网格的参数。点击“网格”选项卡，选择“网格设置”选项，然后设置网格的密度、最小元素尺寸等参数。

第六部分：边界条件设置

在MAXWELL中，边界条件是电磁场仿真中重要的参数之一、边界条件定义了模型的边界行为，如自由边界、绝缘边界、导体边界等。设置合适的边界条件可以确保准确的仿真结果。

1.边界类型：点击“边界”选项卡，选择适当的边界类型。可以根据模型的特性和仿真要求，选择自由边界、绝缘边界、导体边界等。 2.边界设置：设置边界条件的具体参数。点击“边界”选项卡，选择“边界设置”选项，然后根据实际情况设置边界条件的参数，如导体材料、导体表面电荷等。

第七部分：仿真设置和运行

在完成几何建模、材料设置、网格划分和边界条件设置后，就可以进行电磁场仿真了。在MAXWELL中，可以选择静态仿真或频率域仿真，具体取决于问题的性质和仿真要求。

1.仿真类型：点击“仿真”选项卡，选择仿真类型，如静态仿真、频率域仿真等。

2.仿真设置：点击“仿真”选项卡，选择“仿真设置”选项，然后设置仿真的参数，如仿真时间、频率范围等。

3.仿真运行：点击“仿真”选项卡，选择“运行”选项，然后开始进行仿真。MAXWELL将自动计算电磁场分布、能量分布和特性参数，并生成仿真结果。

第八部分：结果分析和优化

在仿真完成后，可以对仿真结果进行分析和优化。MAXWELL提供了丰富的结果分析工具和优化算法，以便获取准确的电磁场分布和特性参数，并对电磁器件和系统进行优化和改进。

1.结果分析：使用MAXWELL提供的结果分析工具，可以对仿真结果进行可视化分析。可以查看电磁场分布、磁场强度、电磁能量等参数。 2.优化算法：如果需要优化电磁器件和系统的性能，可以使用MAXWELL提供的优化算法。可以根据设计要求和约束条件，进行参数优化、材料优化和结构优化等。

以上就是MAXWELL的基本功能和使用方法的介绍。通过学习和使用MAXWELL，我们可以更好地理解和分析电磁场的特性，为电磁器件和系统的设计和优化提供有效的工具和方法。希望本教程可以对初学者有所帮助。

合集下载

MR初级教程

MR初级教程

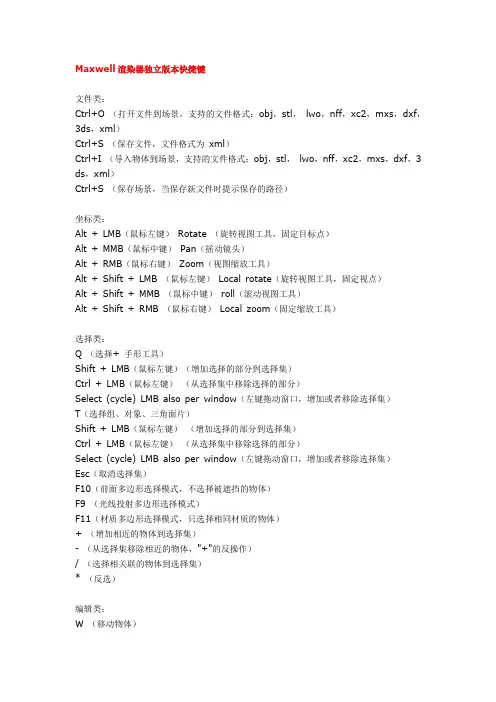

Maxwell渲染器独立版本快捷键

文件类： Ctrl+O （打开文件到场景，支持的文件格式：obj，stl， lwo，nff，xc2，mxs，dxf，

3ds，xml）

Ctrl+S （保存文件，文件格式为 xml）

Ctrl+I （导入物体到场景，支持的文件格式：obj，stl， lwo，nff，xc2，mxs，dxf，3

ds，xml）

Ctrl+S （保存场景，当保存新文件时提示保存的路径）

坐标类： Alt + LMB（鼠标左键） Rotate （旋转视图工具，固定目标点）

Alt + MMB（鼠标中键） Pan（摇动镜头）

Alt + RMB（鼠标右键） Zoom（视图缩放工具）

Alt + Shift + LMB （鼠标左键） Local rotate（旋转视图工具，固定视点）

Alt + Shift + MMB （鼠标中键） roll（滚动视图工具）

Alt + Shift + RMB （鼠标右键） Local zoom（固定缩放工具）

选择类： Q （选择+ 手形工具）

Shift + LMB（鼠标左键）（增加选择的部分到选择集）

Ctrl + LMB（鼠标左键） （从选择集中移除选择的部分）

Select (cycle) LMB also per window（左键拖动窗口，增加或者移除选择集）

T（选择组、对象、三角面片）

Shift + LMB（鼠标左键） （增加选择的部分到选择集）

Ctrl + LMB（鼠标左键） （从选择集中移除选择的部分）

Select (cycle) LMB also per window（左键拖动窗口，增加或者移除选择集）

Esc（取消选择集）

F10（前面多边形选择模式，不选择被遮挡的物体）

F9 （光线投射多边形选择模式）

F11（材质多边形选择模式，只选择相同材质的物体）

+ （增加相近的物体到选择集）

- （从选择集移除相近的物体，"+"的反操作）

最专业的Maxwell-simplore联合仿真教程

最专业的Maxwell-simplore联合仿真教程

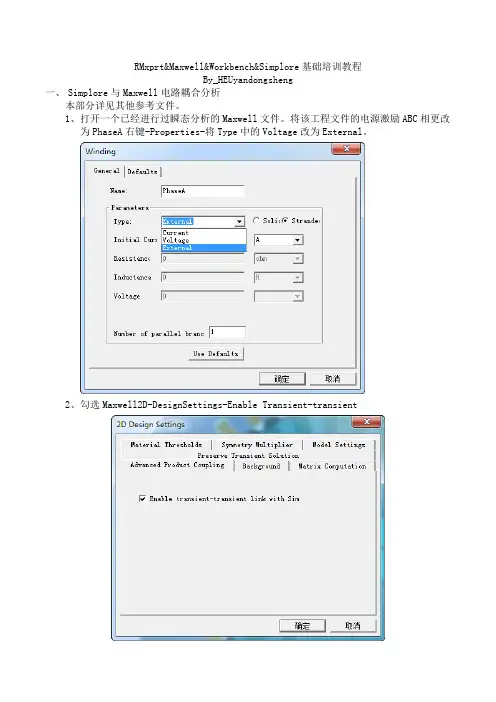

RMxprt&Maxwell&Workbench&Simplore基础培训教程
