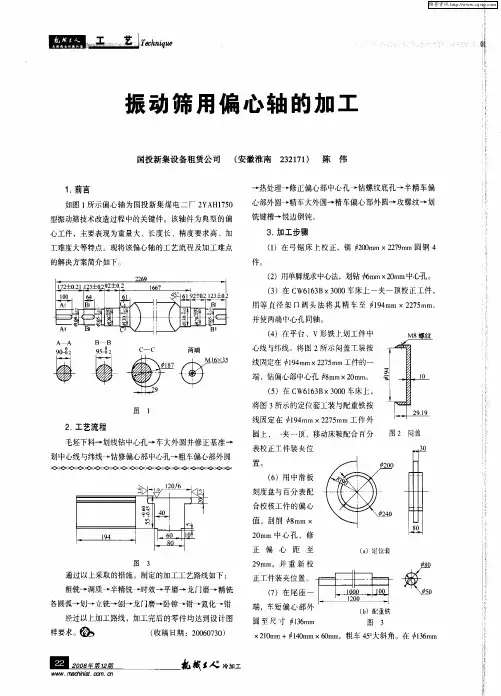

振动筛用偏心轴的加工　

国投新集设备租赁公司　（安徽淮南２３２１７１）　陈伟　１．前言　如图１所示偏心轴为国投新集煤电二厂’２ＹＡＨ１７５０　型振动筛技术改造过程中的关键件。该轴件为典型的偏　心工件，主要表现为重量大、长度长、精度要求高、加　工难度大等特点。现将该偏心轴的工艺流程及加工难点　的解决方案简介如下。　

Ｂ——Ｂ　９５—８　２　两端　￣Ｍ１６￣３５　

图１　２．工艺流程　毛坯下料一划线钻中心孔一车大外圆并修正基准一　划中心线与纬线一钻修偏心部中心孑Ｌ一粗车偏心部外围　：　一　一　Ｉ　＿＿ｊ刮　＾　４０　ｌ９４　Ｉ　６　０　ｌ　ｌ０｝　～８０　。　图３　通过以上采取的措施，制定的加工工艺路线如下：　粗铣一调质一半精铣一时效一平磨一龙门磨一精铣　各圆弧一划一　铣一刨一龙门磨一卧镗一钳一氮化一钳　经过以上加工路线，加工完后的零件均达到设计图　样要求。　（收稿日期：２００６０７３０）　囵　笠垄盟　枢梭ｌ　工　ｗｗＨ，．ｍｎ￣ｉｎｉｓｔ．Ｏ。ｒｎ．０＂１　一热处理一修正偏心部中心孔一钻螺纹底孑Ｌ一半精车偏　心部外圆一精车大外圆一精车偏心部外圆一攻螺纹一划　铣键槽一锐边倒钝。　３．加工步骤　（１）在弓锯床　校正，锯￣２００ｍｍ　Ｘ　２２７９ｍｍ圆钢４　件。　（２）用单脚规求中心法，划钻￣６ｍｍ　Ｘ　２０ｒａｍ中心孑Ｌ。　（３）在ＣＷ６１６３Ｂ　Ｘ　３０００车床上一夹一顶校正工件，　用等直径架口调头法将其精车至￣１９４ｍｍ　Ｘ　２２７５ｍｍ，　并使两端『ｆｌ　Ｃ，４Ｌ同轴。　（４）在平台、ｖ形铁．卜划工件中　心线与纬线。将　２所示闷盖工装按　线同定在￣１９４ｍｍ　Ｘ　２２７５ｍｍ工件的一　端，钻偏心部中心孔￣８ｍｍ　Ｘ　２０ｍｍ。　（５）在ＣＷ６１６３Ｂ　Ｘ　３０００车床上，　将图３所示的定位套工装与配重铁按　线固定在￣１９４ｍｒｒｌ　Ｘ　２２７５ｍｍ工件外　圆上，　・夹一顶，移动床鞍配合百分　表校正工件装夹位　置。　（６）用中滑板　刻度盘与百分表配　合校核工件的偏心　值，刮削￣８ｍｍ　Ｘ　２０ｍｍ中心孑Ｌ，修　正偏心距至　２９ｍｍ，并重新校　正工件装夹位置。　（７）在尾座一　端，车短偏心部外　圆至尺寸￣１３６ｍｍ　Ｍ８螺纹　

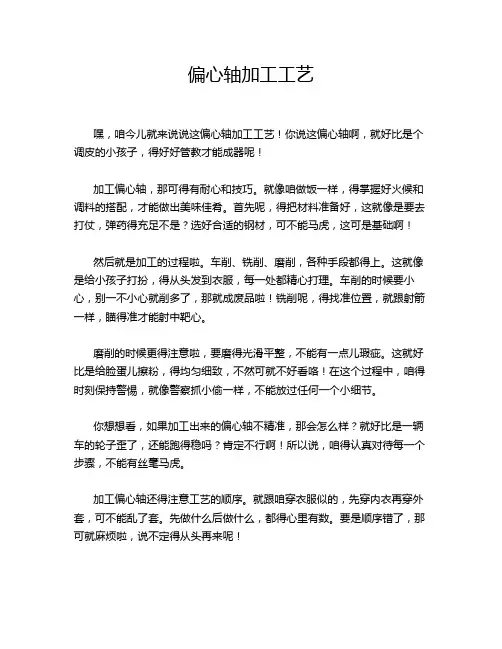

偏心轴加工工艺

嘿，咱今儿就来说说这偏心轴加工工艺！你说这偏心轴啊，就好比是个调皮的小孩子，得好好管教才能成器呢！

加工偏心轴，那可得有耐心和技巧。就像咱做饭一样，得掌握好火候和调料的搭配，才能做出美味佳肴。首先呢，得把材料准备好，这就像是要去打仗，弹药得充足不是？选好合适的钢材，可不能马虎，这可是基础啊！

然后就是加工的过程啦。车削、铣削、磨削，各种手段都得上。这就像是给小孩子打扮，得从头发到衣服，每一处都精心打理。车削的时候要小心，别一不小心就削多了，那就成废品啦！铣削呢，得找准位置，就跟射箭一样，瞄得准才能射中靶心。

磨削的时候更得注意啦，要磨得光滑平整，不能有一点儿瑕疵。这就好比是给脸蛋儿擦粉，得均匀细致，不然可就不好看咯！在这个过程中，咱得时刻保持警惕，就像警察抓小偷一样，不能放过任何一个小细节。

你想想看，如果加工出来的偏心轴不精准，那会怎么样？就好比是一辆车的轮子歪了，还能跑得稳吗？肯定不行啊！所以说，咱得认真对待每一个步骤，不能有丝毫马虎。

加工偏心轴还得注意工艺的顺序。就跟咱穿衣服似的，先穿内衣再穿外套，可不能乱了套。先做什么后做什么，都得心里有数。要是顺序错了，那可就麻烦啦，说不定得从头再来呢！

还有啊，工具也得选对。就像战士上战场得拿对武器，拿把刀去打枪的仗，那能行吗？不同的加工步骤要用不同的工具，这可不能瞎凑合。

咱再想想，这偏心轴在各种机器里都有着重要的作用呢。它就像是机器的心脏，要是它出了问题，那机器还能正常运转吗？所以啊，咱加工偏心轴可真是责任重大呢！

总之，偏心轴加工工艺可不是一件简单的事儿，但只要咱用心去做，就一定能做好。咱可不能怕麻烦，得像对待宝贝一样对待它。你说是不是？咱得让偏心轴发挥出它最大的作用，为咱的生活和工作添砖加瓦！

原创不易，请尊重原创，谢谢!

授课日期

教师 孙强 审批签字

单兀九 较复杂零件的车削 课题三 偏心工件的车削

目 一、偏心工件在三爪、或四爪卡盘上的找正方法

的 二、偏心工件的划线、车削方法

要

求 三、简单曲轴的加工工艺

实习内容 三爪单动卡盘车偏心轴和偏心套

实习准备 工具：偏心垫块、磁力表座 材料：

0〜5mn百分表 教学挂图：偏心轴、 45 钢① 45 X 100

偏心套、视频、 课件

教 学 内 容

组织教学 一、 站队点名，检查出勤和安全情况

二、 检查服装及设备运转情况

入 一、复习提问

门 二、讲授新课 垫块的计算 车偏心时工件的找正、车削方法

各种车偏心的特点曲轴加工方法介绍

指 * —* ——*

三、示范演示 偏心工件的找正、车削方法

导

四、分配任务 两顶尖加工偏心工件时的划线方法

分组进行偏心工件加工练习

巡回指导 一、 检查学生找正偏心的情况

二、 排查非安全因素，辅导学生进行偏心工件的找正和车削做

好讲授和个别辅导 结束指导 一、 总结本课日的总体情况

二、 布置课后作业

组织教学

一、 学生站队进入实习教室。

二、 宣布本课题内容要求：

1. 掌握偏心工件在三爪或四爪卡盘上的找正方法。

2. 掌握偏心工件的划线、车削方法。

3. 了解曲轴的加工工艺。

入门指导

复习提问

对盲孔车刀有什么要求

答：主偏角Kr大于90 ° ；

刀尖到刀背的距离小于内孔的半径。

讲授新课

相关工艺知识

零件的外圆与外圆或外圆与内孔的轴线平行而不重合，这两条平行轴线间的 距离称为偏心距，外圆与外圆偏心的零件叫偏心轴；外圆与内孔偏心的零件叫偏 心套。（如图）

曲

偏心零件的精度要求除尺寸要求外，还应特别注意控制轴线间的平行度和偏 心距的精度。

、偏心工件在三爪或四爪卡盘上的找正方法

1. 三爪车偏心垫块的计算 X=± K

e

X――偏心垫块厚度；

e 工件偏心距；

K――偏心距修正值；实测偏心距比工件大，K取负值，反之取正值；

1.1偏心轴零件的定义与功用

偏心轴 英文名字：eccentric shaft 和它的名字一样，它的中心并非在轴线的中心， 一般的轴，只能带动工件自转， 但是偏心轴，不但能传递自转，同时还能传递公转 现在美国的压缩机巨头Copeland，就是用偏心轴来带动涡旋公转从而快速高效的压缩制剂的（它的自转被一个叫卸载衬套的零件解除了） 偏心轴的作用： 为了方便调节轴与轴之间的中心距，偏心轴通常运用在平面连杆机构三角带传动中！ 偏心轴的结构特点：两轴线平行而不重合 定义：外圆与外圆的轴线平行而不重合的工件，称为偏心轴。 偏心轴工件就是零件的外圆和内孔的轴线平行角不重合，

图1 偏心轴 图2 卡罐如图1所示，此类偏心轴要求两端B、C偏心外圆与A基准外圆偏心

方向一致，且偏心尺寸不同，一般均在5mm之内，偏心误差要求小于0.05mm。 为了满

足以上要求，采用了以下工艺及工装。 首先将A基准的所有外圆加工好，在轴的两端均留50mm长25mm的工艺夹头，要求夹头与A基准同轴且台阶面与A基准垂直。 将轴的两

端夹头铣成扁42h6，见图1，

关键字： 夹具切削铣削车削机床测量 如图1所示，此类偏心轴要

求两端B、C偏心外圆与A

基准外圆偏心方向一致，且

偏心尺寸不同，一般均在5mm之内，偏心误差要求小于

0.05mm。

为了满足以上要求，采用了

以下工艺及工装。 1. 首先将A基准的所有外圆加

工好，在轴的两端均留50mm长25mm的工艺夹头，要求夹头与A基准同轴且台阶面与A基准垂直。

2. 将轴的两端夹头铣成扁42h6，见图1，要求扁与A基准中心对称且两端平行。

3. 工装制作：卡罐两件，如图2所示，要求槽42H7与中心孔B5对称，槽的端面与

中心孔垂直。 4. 将卡罐装在轴的两端，卡罐偏心方向应一致，通过卡罐的槽与轴的扁42H7/h6的

配合，控制了偏心的方向；通过调节卡罐上的压紧螺钉可调节偏心量；使卡罐的端

面与轴的台阶面压紧，保证轴的中心与卡罐中心平行。 5. 在车床上用双顶尖装夹，四爪夹紧卡罐旋转，以A基准两端外圆用表测量，调整
