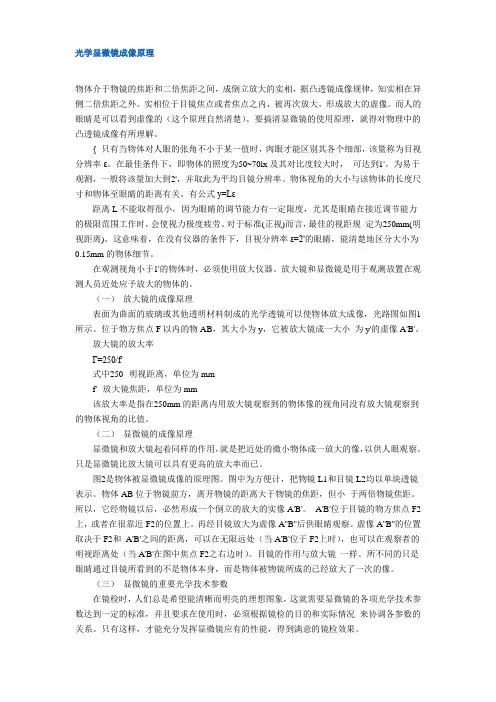

光学显微镜成像原理

光学显微镜成像原理

物体介于物镜的焦距和二倍焦距之间，成倒立放大的实相，据凸透镜成像规律，知实相在异侧二倍焦距之外。实相位于目镜焦点或者焦点之内，被再次放大，形成放大的虚像。而人的眼睛是可以看到虚像的（这个原理自然清楚）。要搞清显微镜的使用原理，就得对物理中的凸透镜成像有所理解。

{ 只有当物体对人眼的张角不小于某一值时，肉眼才能区别其各个细部，该量称为目视分辨率ε。在最佳条件下，即物体的照度为50~70lx及其对比度较大时， 可达到1'。为易于观测，一般将该量加大到2'，并取此为平均目镜分辨率。物体视角的大小与该物体的长度尺寸和物体至眼睛的距离有关。有公式y=Lε

距离L不能取得很小，因为眼睛的调节能力有一定限度，尤其是眼睛在接近调节能力的极限范围工作时，会使视力极度疲劳。对于标准(正视)而言，最佳的视距规 定为250mm(明视距离)。这意味着，在没有仪器的条件下，目视分辨率ε=2'的眼睛，能清楚地区分大小为0.15mm的物体细节。

在观测视角小于1'的物体时，必须使用放大仪器。放大镜和显微镜是用于观测放置在观测人员近处应予放大的物体的。

（一） 放大镜的成像原理

表面为曲面的玻璃或其他透明材料制成的光学透镜可以使物体放大成像，光路图如图1所示。位于物方焦点F以内的物AB，其大小为y，它被放大镜成一大小 为y'的虚像A'B'。

放大镜的放大率

Γ=250/f'

式中250--明视距离，单位为mm

f'--放大镜焦距，单位为mm

该放大率是指在250mm的距离内用放大镜观察到的物体像的视角同没有放大镜观察到的物体视角的比值。

（二） 显微镜的成像原理

显微镜和放大镜起着同样的作用，就是把近处的微小物体成一放大的像，以供人眼观察。只是显微镜比放大镜可以具有更高的放大率而已。

图2是物体被显微镜成像的原理图。图中为方便计，把物镜L1和目镜L2均以单块透镜表示。物体AB位于物镜前方，离开物镜的距离大于物镜的焦距，但小 于两倍物镜焦距。所以，它经物镜以后，必然形成一个倒立的放大的实像A'B'。 A'B'位于目镜的物方焦点F2上，或者在很靠近F2的位置上。再经目镜放大为虚像A''B''后供眼睛观察。虚像A''B''的位置取决于F2和 A'B'之间的距离，可以在无限远处（当A'B'位于F2上时），也可以在观察者的明视距离处（当A'B'在图中焦点F2之右边时）。目镜的作用与放大镜 一样。所不同的只是眼睛通过目镜所看到的不是物体本身，而是物体被物镜所成的已经放大了一次的像。

第 1 页 共 9 页 显微镜的四大光学原理 显微镜操作规程

一．折射和折射率 光线在均匀的各向同性介质中，两点之间以直线传播，当通过不同密度介质的透亮物体时，则发生折射现像，这是由于光在不同介质的传播速度不同造成的。当与透亮物面不垂直的光线由空气射入透亮物体 一．折射和折射率

光线在均匀的各向同性介质中，两点之间以直线传播，当通过不同密度介质的透亮物体时，则发生折射现像，这是由于光在不同介质的传播速度不同造成的。当与透亮物面不垂直的光线由空气射入透亮物体（如玻璃）时，光线在其介面更改了方向，并和法线构成折射角。

二．透镜的性能

透镜是构成显微镜光学系统的最基本的光学元件，物镜、目镜及聚光镜等部件均由单个和多个透镜构成。依其外形的不同，可分为凸透镜（正透镜）和凹透镜（负透镜）两大类。当一束平行于光轴的光线通过凸透镜后相交于一点，这个点称“焦点”，通过交点并垂直光轴的平面，称“焦平面”。焦点有两个，在物方空间的焦点，称“物方焦点”，该处的焦平面，称“物方焦平面”；反之，在像方空间的焦点，称“像方焦点”，该处的焦平面，称“像方焦平面”。光线通过凹透镜后，成正立虚像，而凸透镜则成正立实像。实像可在屏幕上显现出来，而虚像不能。

三．影响成像的关键因素—像差

由于客观条件，任何光学系统都不能生成理论上理想的像，各种像差的存在影响了成像质量。下面分别简要介绍各种像差。 第 2 页 共 9 页 1．色差 色差是透镜成像的一个严重缺陷，发生在多色光为光源的情况下，单色光不产生色差。白光由红 橙 黄 绿 青 蓝 紫

七种构成，各种光的波长不同 ，所以在通过透镜时的折射率也不同，这样物方一个点，在像方则可能形成一个色斑。光学系统最紧要的功能就是消色差。

色差一般有位置色差，放大率色差。位置色差使像在任何位置察看都带有色斑或晕环，使像模糊不清。而放大率色差使像带有彩色边缘。

2．球差 球差是轴上点的单色相差，是由于透镜的球形表面造成的。球差造成的结果是，一个点成像后，不在是个亮点，而是一个中心亮边缘渐渐模糊的亮斑，从而影响成像质量。

光学显微镜的原理及其发展历史

1.显微镜的发展历史

公元前一世纪人们就已发现通过球形透明物体去观察微小物体时可以使其放大成像。1590年，荷兰和意大利的眼镜制造者已经造出类似显微镜的放大仪器。1610年前后，意大利的伽利略和德国的开普勒在研究望远镜的同时，改变物镜和目镜之间的距离，得出合理的显微镜光路结构，当时的光学工匠遂纷纷从事显微镜的制造、推广和改进。

17世纪中叶，英国的胡克和荷兰的列文胡克，都对显微镜的发展作出了卓越的贡献。1665年前后，胡克在显微镜中加入粗动和微动调焦机构、照明系统和承载标本片的工作台。这些部件经过不断改进，成为现代显微镜的基本组成部分。1673～1677年期间，列文胡克制成单组元放大镜式的高倍显微镜，其中九台保存至今。胡克和列文胡克利用自制的显微镜，在动、植物机体微观结构的研究方面取得了杰出成就。

19世纪，高质量消色差浸液物镜的出现，使显微镜观察微细结构的能力大为提高。1827年阿米奇第一个采用了浸液物镜。19世纪70年代，德国人阿贝奠定了显微镜成像的古典理论基础。这些都促进了显微镜制造和显微观察技术的迅速发展，并为19世纪后半叶包括科赫、巴斯德等在内的生物学家和医学家发现细菌和微生物提供了有力的工具。

在显微镜本身结构发展的同时，显微观察技术也在不断创新：1850年出现了偏光显微术；1893年出现了干涉显微术；1935年荷兰物理学家泽尔尼克创造了相衬显微术，并因此在1953年获得了诺贝尔物理学奖。古典的光学显微镜只是光学元件和精密机械元件的组合，它以人眼作为接收器来观察放大的像。后来在显微镜中加入了摄影装置，以感光胶片作为可以记录和存储的接收器。现代又普遍采用光电元件、电视摄像管和电荷耦合器等作为显微镜的接收器，配以微型电子计算机后构成完整的图像信息采集和处理系统。

进入21世纪后，显微镜的发展除了在光学系统上改进和完善外，还呈现出光学技术与电子技术相互结合的趋势，将先进的光路系统与电子控制、采集元件进行整合，提高显微镜的性能并大大改善显微镜操作的便捷程度。

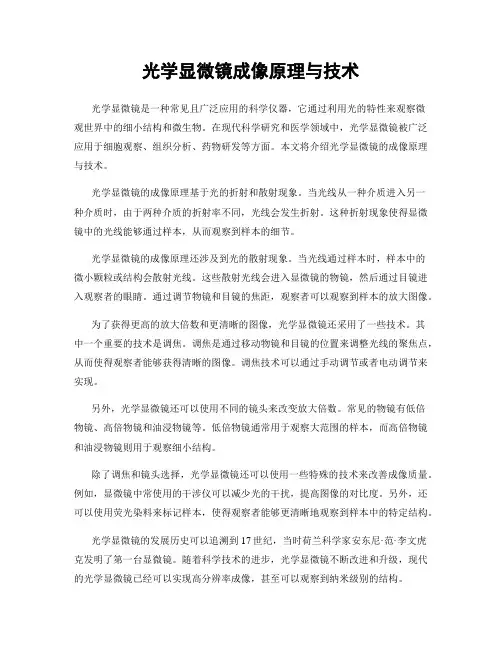

光学显微镜成像原理与技术

光学显微镜是一种常见且广泛应用的科学仪器，它通过利用光的特性来观察微观世界中的细小结构和微生物。在现代科学研究和医学领域中，光学显微镜被广泛应用于细胞观察、组织分析、药物研发等方面。本文将介绍光学显微镜的成像原理与技术。

光学显微镜的成像原理基于光的折射和散射现象。当光线从一种介质进入另一种介质时，由于两种介质的折射率不同，光线会发生折射。这种折射现象使得显微镜中的光线能够通过样本，从而观察到样本的细节。

光学显微镜的成像原理还涉及到光的散射现象。当光线通过样本时，样本中的微小颗粒或结构会散射光线。这些散射光线会进入显微镜的物镜，然后通过目镜进入观察者的眼睛。通过调节物镜和目镜的焦距，观察者可以观察到样本的放大图像。

为了获得更高的放大倍数和更清晰的图像，光学显微镜还采用了一些技术。其中一个重要的技术是调焦。调焦是通过移动物镜和目镜的位置来调整光线的聚焦点，从而使得观察者能够获得清晰的图像。调焦技术可以通过手动调节或者电动调节来实现。

另外，光学显微镜还可以使用不同的镜头来改变放大倍数。常见的物镜有低倍物镜、高倍物镜和油浸物镜等。低倍物镜通常用于观察大范围的样本，而高倍物镜和油浸物镜则用于观察细小结构。

除了调焦和镜头选择，光学显微镜还可以使用一些特殊的技术来改善成像质量。例如，显微镜中常使用的干涉仪可以减少光的干扰，提高图像的对比度。另外，还可以使用荧光染料来标记样本，使得观察者能够更清晰地观察到样本中的特定结构。

光学显微镜的发展历史可以追溯到17世纪，当时荷兰科学家安东尼·范·李文虎克发明了第一台显微镜。随着科学技术的进步，光学显微镜不断改进和升级，现代的光学显微镜已经可以实现高分辨率成像，甚至可以观察到纳米级别的结构。 除了传统的光学显微镜，现代科学研究还涌现出一些新型的显微镜技术。例如，近年来发展起来的荧光显微镜技术可以通过荧光标记来观察样本中的特定分子。另外，还有电子显微镜技术可以实现更高的分辨率成像，用于观察更小的结构和细胞器。
