时延的确定方法

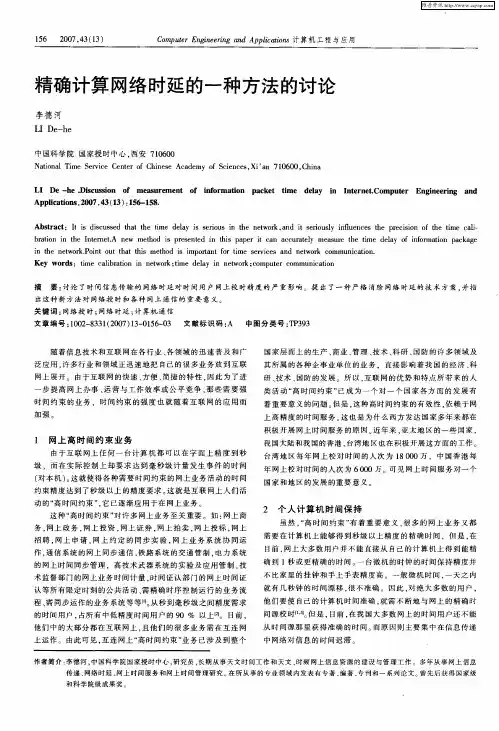

１５６　２００７，４３（１３）　Ｃｏｍｐｕｔｅｒ　Ｅｎ￣ｎｅｅｎｎｇ　ａｎｄ　Ａｐｐｌｉｃａｔｉｏｎｓ计算机工程与应用　

精确计算网络时延的一种方法的讨论　

李德河　ＬＩ　Ｄｅ—ｈｅ　

中国科学院国家授时中心．西安７１０６００　Ｎａｔｉｏｎａｌ　Ｔｉｍｅ　Ｓｅｒｖｉｃｅ　Ｃｅｎｔｅｒ　ｏｆ　Ｃｈｉｎｅｓｅ　Ａｃａｄｅｍｙ　ｏｆ　Ｓｃｉｅｎｃｅｓ，Ｘｉ’ａｎ　７　１０６００，Ｃｈｉｎａ　

ＬＩ　Ｄｅ—ｈｅ．Ｄｉｓｃｕｓｓｉｏｎ　ｏｆ　ｍｅａｓｕｒｅｍｅｎｔ　ｏｆ　ｉｎｆｏｒｍａｔｉｏｎ　ｐａｃｋｅｔ　ｔｉｍｅ　ｄｅｌａｙ　ｉｎ　Ｉｎｔｅｒｎｅｔ．Ｃｏｍｐｕｔｅｒ　Ｅｎｇｉｎｅｅｒｉｎｇ　ａｎｄ　Ａｐｐｌｉｃａｔｉｏｎｓ，２００７，４３（１３）：１５６－１５８．　

Ａｂｓｔｒａｃｔ：Ｉｔ　ｉｓ　ｄｉｓｃｕｓｓｅｄ　ｔｈａｔ　ｔｈｅ　ｔｉｍｅ　ｄｅｌａｙ　ｉｓ　ｓｅｒｉｏｕｓ　ｉｎ　ｔｈｅ　ｎｅｔｗｏｒｋ，ａｎｄ　ｉｔ　ｓｅｒｉｏｕｓｌｙ　ｉｎｆｌｕｅｎｃｅｓ　ｔｈｅ　ｐｒｅｃｉｓｉｏｎ　ｏｆ　ｔｈｅ　ｔｉｍｅ　ｃａｌｉ—　ｂｒａｔｉｏｎ　ｉｎ　ｔｈｅ　Ｉｎｔｅｒｎｅｔ．Ａ　ｎｅｗ　ｍｅｔｈｏｄ　ｉｓ　ｐｒｅｓｅｎｔｅｄ　ｉｎ　ｔｈｉｓ　ｐａｐｅｒ　ｉｔ　ｃａｎ　ａｃｃｕｒａｔｅｌｙ　ｍｅａｓｕｒｅ　ｔｈｅ　ｔｉｍｅ　ｄｅｌａｙ　ｏｆ　ｉｎｆｏｒｍａｔｉｏｎ　ｐａｃｋａｇｅ　ｉｎ　ｔｈｅ　ｎｅｔｗｏｒｋ．Ｐｏｉｎｔ　ｏｕｔ　ｔｈａｔ　ｔｈｉｓ　ｍｅｔｈｏｄ　ｉｓ　ｉｍｐｏｒｔａｎｔ　ｆｏｒ　ｔｉｍｅ　ｓｅｒｖｉｃｅｓ　ａｎｄ　ｎｅｔｗｏｒｋ　ｃｏｍｍｕｎｉｃａｔｉｏｎ．　Ｋｅｙ　ｗｏｒｄｓ：ｔｉｍｅ　ｃａｌｉｂｒａｔｉｏｎ　ｉｎ　ｎｅｔｗｏｒｋ；ｔｉｍｅ　ｄｅｌａｙ　ｉｎ　ｎｅｔｗｏｒｋ；ｃｏｍｐｕｔｅｒ　ｃｏｍｍｕｎｉｃａｔｉｏｎ　摘　要：讨论了时间信息传输的网络时延对时间用户网上校时精度的严重影响。提出了一种严格消除网络时延的技术方案．并指　出这种新方法对网络授时和各种网上通信的重要意义。　关键词：网络授时；网络时延；计算机通信　文章编号：１００２—８３３１（２００７）１３—０１５６—０３　文献标识码：Ａ　中图分类号：ＴＰ３９３　

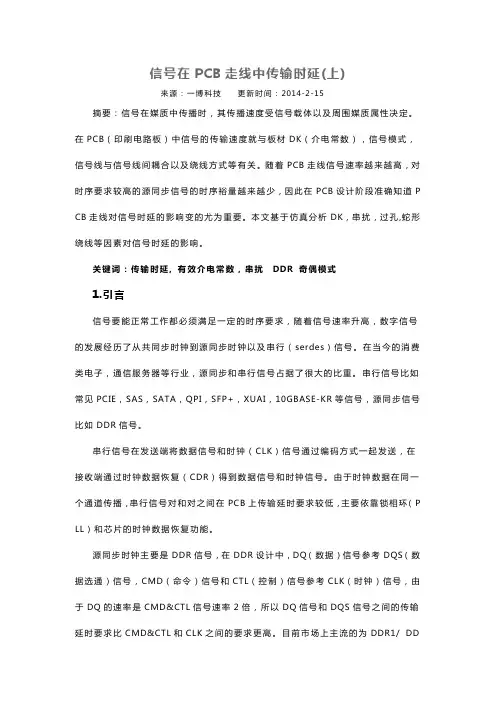

信号在PCB走线中传输时延(上)

来源：一博科技 更新时间：2014-2-15

摘要：信号在媒质中传播时，其传播速度受信号载体以及周围媒质属性决定。在PCB（印刷电路板）中信号的传输速度就与板材DK（介电常数），信号模式，信号线与信号线间耦合以及绕线方式等有关。随着PCB走线信号速率越来越高，对时序要求较高的源同步信号的时序裕量越来越少，因此在PCB设计阶段准确知道PCB走线对信号时延的影响变的尤为重要。本文基于仿真分析DK，串扰，过孔,蛇形绕线等因素对信号时延的影响。

关键词：传输时延, 有效介电常数，串扰 DDR 奇偶模式

1.引言

信号要能正常工作都必须满足一定的时序要求，随着信号速率升高，数字信号的发展经历了从共同步时钟到源同步时钟以及串行（serdes）信号。在当今的消费类电子，通信服务器等行业，源同步和串行信号占据了很大的比重。串行信号比如常见PCIE，SAS，SATA，QPI，SFP+，XUAI，10GBASE-KR等信号，源同步信号比如DDR信号。

串行信号在发送端将数据信号和时钟（CLK）信号通过编码方式一起发送，在接收端通过时钟数据恢复（CDR）得到数据信号和时钟信号。由于时钟数据在同一个通道传播，串行信号对和对之间在PCB上传输延时要求较低，主要依靠锁相环（PLL）和芯片的时钟数据恢复功能。

源同步时钟主要是DDR信号，在DDR设计中，DQ（数据）信号参考DQS（数据选通）信号，CMD（命令）信号和CTL（控制）信号参考CLK（时钟）信号，由于DQ的速率是CMD&CTL信号速率2倍，所以DQ信号和DQS信号之间的传输延时要求比CMD&CTL和CLK之间的要求更高。目前市场上主流的为DDR1/ DDR2/ DDR3。DDR4预计在2015年将成为消费类电子的主要设计，随着DDR信号速率的不断提高，在DDR4设计中特别是DQ和DQS之间传输时延对设计者提出更高的挑战。

第７期　过晓冰等：网络传输时延的测量方法　・１９・　

网络传输时延的测量方法＊　过晓冰，伍卫国，刘　敏，钱德沛　（西安交通大学计算机科学与技术系，陕西西安７１００４９）　摘　要：介绍了网络传输时延的基本概念，分析了影响网络传输时延的因素，给出了测量传输时延的３　种方法，并对各种方法作一综合比较。　关键词：网络测量；传输时延　中图法分类号：ＴＰ３９１　文献标识码：Ａ　文章编号：１００１—３６９５（２００２）０７—００１９—０２　Ｔｈｅ　Ｍｅａｓｕｒｅ　ｏｆ　Ｔｒａｎｓｆｅｒ　Ｄｅｌａｙ　ｉｎ　Ｎｅｔｗｏｒｋ　ＧＵＯ　Ｘｉａｏ—ｂｉｎｇ，ＷＵ　Ｗｅｉ—ｇｕｏ，ＬＩＵ　Ｍｉｎ，ＱＩＡＮ　Ｄｅ・ｐｅｉ　（Ｄｅｐｔ．ｏｆ　Ｃｏｍｐｕｔｅｒ　Ｓｃｉｅｎｃｅ＆Ｔｅｃｈｎｏｌｏｇ），Ｘｉ’Ⅱｎ　Ｊｉａｏｔｏｎｇ　Ｕｎｉｖｅｒｓｉｔ３，Ｘｉ’ａｌｌ　Ｓｈａｎｘｉ　７１００４９，Ｃｈｉｎａ）　Ａｂｓｔｒａｃｔ：Ｔｈｉｓ　ｐａｐｅｒ　ｉｎｔｒｏｄｕｃｅｓ　ｔｈｅ　ｃｏｎｃｅｐｔｉｏｎ　ｏｆ　ｎｅｍ￣ｏｒｋ　ｍｅａｓｕｒｅ　ｏｆ　ｔｒａｎｓｆｅｒ　ｄｅｌａｙ．Ｉｔ　ｄｉｓｃｕｓｓｅｓ　ｔｈｅ　ｆａｃｔｏｒｓ　ｔｏ　ｉｎｆｌｕｅｎｃｅ　ｔｈｅ　ｔｒａｎｓｆｅｒ　ｄｅｌａｙ．Ｉｔ　ｐｒｅｓｅｎ￣ｔｈｒｅｅ　ｍｅｔｈｏｄｓ　ｔｏ　ｍｅａｓｕｒｅ　ｏｆ　ｔｒａｎｓｆｅｒ　ｄｅｌａｙ，ａｎｄ　ｃｏｎｔｒａｓｔ　ｔｈｅ　ｄｉｆｅｒｅｎｃｅ　ｏｆ　ｔｈｅ　ｍｅｔｈｏｄｓ　Ｋｅｙ　ｗｏｒｄｓ：Ｎｅｔｗｏｒｋ　Ｍｅａｓｕｒｅ；Ｔｒａｎｓｆｅｒ　Ｄｅｌａｙ　１　引言　随着互联网规模的不断扩大，其性能的可知性越来　越复杂，网络管理的复杂度也就小断增加：在实际的网　络运行中，大到互联网网络中心、服务提供商（ＩＳＰ）需要　通过网络性能测量系统来监测网络当前运行状态，小到　单个用户、应用程序也需要通过网络性能测量系统来检　测网络的运行状况，评价网络提供的服务质量（ＱｏＳ），所　以对网络性能测量的研究随着互联网的应用日益广泛　而变得越来越重要＝　目前基本的网络性能评价指标，主要包括网络的传　输时延、吞吐量（带宽）和丢包率等等：其中网络的传输　时延是最重要也是最常用的衡量参数＝本文主要介绍　了网络传输时延测量的概念，讨论了影响它的因素，最　后给出了各种实现方法及综合比较的结果：　２　网络传输时延的基本概念　网络的传输时延主要可以分为两类：单程（Ｏｎｅ－ｗａｖ）　时延和往返（Ｒｏｕｎｄ—ｔｒｉｐ）时延，其基本单位为秒？网络的　单程传输时延是指：从发送方（源端）的物理设备开始发　送数据至接收方（目的端）的物理设备全部接收到该测　量报文所需要的时问　单程时延的测量需要有专门的　时间同步设备，如ＧＰＳ等：因此，通常意义上的网络传　输时延测量是指：测量报文往返的时延测量，即测量报　文从发送方开始发送时计时，接收方在接收到该报文后　立即返回给发送方，发送方接收到该测量报文后停止计　收稿日期：２００１—０８—１５　基金项目：国家“９７３”重点基础研究资助项目（Ｇ１９９９０３２７００）　时，此时发送方所得的时间间隔即为往返时延。本文所　指的网络传输时延均指的是网络传输的往返时延。　测量报文在逻辑上只起计时起止的信号作用，因此　在实际的网络传输时延测量中可以选取任何报文，既可　以是专用的测量报文，也可以是其它通讯协议的报文。　我们把实现测量功能的报文（承载测量信号的报文）称　之为承载报文：显然，承载报文必须具有这样的属性，　即接收方在收到该报文后，能立即给出反馈报文。　网络传输时延的测量按照承载报文的发送方式可　以分为两种类型：被动测量和主动测量。被动测量不发　送承载报文，而是根据具体情况选取正在通讯的报文作　为承载报文，即在正常的通信过程中同时实现了网络传　输时延的测量，其原理是通过捕获承载报文的信息，被　动地实现网络传输时延的测量。主动测量则是主动发　送承载报文，根据返回的反馈报文分析网络的传输时　延：主动测量多用ＩＣＭＰ（Ｉｎｔｅｒｎｅｔ　Ｃｏｎｔｒｏｌ　Ｍｅｓｓａｇｅ　Ｐｒｏｔｏｃｏ１）　协议的报文作为承载报文。两种测量技术适用于不同　的测量需要。被动测量被动地监测网络，捕获数据信　息，它不增加网络流量，不对网络数据进行修改，因此不　影响网络行为　而主动测量向网络中发送测量报文，因　此主动测量会引发性能的失真，即所谓Ｈｅｉｓｅｎｂｅｒｇ效应，　这是由于测量报文插入到网络中的数据包会改变网络　的行为，从而使实际测量的结果失真。因此采用主动测　量时必须尽量减少由测量所生成的流量。　网络传输时延的精度由发送方、接收方的系统而　定？通常，考虑到正常使用时操作系统对进程调度的时　间粒度、收到数据报文的提交、中间结果的计算等时间　因素，网络的传输时延精度设置为１ｍｓ。而且，在Ｐｃ系　

整理的CSFB端到端的时延的一些优化思路

目前优化LTE的端到端时延的一些手段除了常见LAC边界邻区优化外集中在GSM网络的功能参数上，我整理了网上的一些意见如下：

无线侧添加好2G回落邻区，最好优先回落1800，在2G核心网侧鉴权用了很多时间；

以华为核心网为例:

1.核心网开启1/16鉴权（被叫每16次呼叫做1次鉴权，减少鉴权时延），关闭3G classmark更新；

2.建议核心网关闭AUTN信元，目前核心网尚未确认是否可行，未执行（减小核心网鉴权参数下发长度，MSC向手机发送鉴权请求消息中不携带AUTN信元；

3.2G侧关闭3G classmark功能，可能会影响2/3G互操作（该参数用于BSC向MS发送系统消息3时，控制3G Early Classmark Sending Restriction字段的值。当该参数为YES时，3G Early Classmark Sending Restriction取值为1，表示MS发送的早期类标消息中包含3G类标信息；当该参数为NO时，3G Early Classmark Sending Restriction取值为0，表示MS发送的早期类标消息中不包含3G类标信息），目前已关闭BSC XX的开关；

4.建议2G侧调整类标更新优化类型为2（该参数表示A接口收到类标更新请求时，类标更新流程优化的类型。0：优化关闭，即标准的类标更新流程；1：中度优化，当BSC已经收到MS的类标，则直接向MSC返回类标，不向MS下发类标查询消息，否则下发；2：高度优化，当SET GCELLCCBASIC中“ECSC”设置为YES时，不向MS下发类标查询消息，否则下发），目前已调整BSC XX的参数；
