二极管练习题

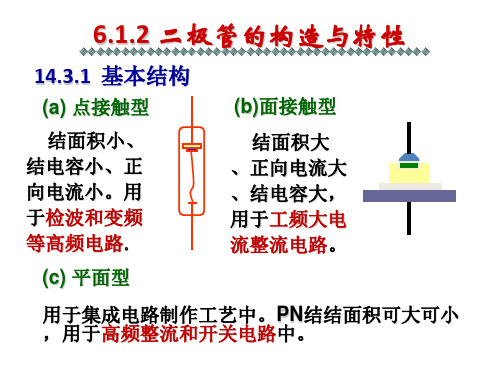

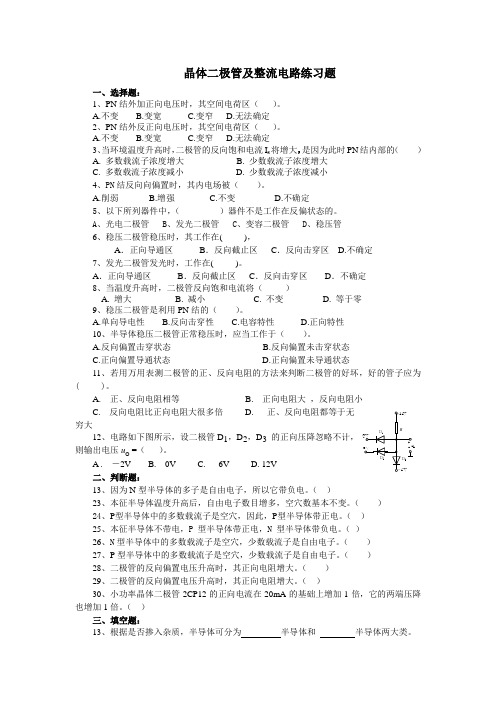

晶体二极管及整流电路练习题一、选择题：1、PN结外加正向电压时，其空间电荷区（）。

A.不变B.变宽C.变窄D.无法确定2、PN结外反正向电压时，其空间电荷区（）。

A.不变B.变宽C.变窄D.无法确定3、当环境温度升高时，二极管的反向饱和电流I s将增大，是因为此时PN结内部的（）A. 多数载流子浓度增大B.少数载流子浓度增大C.多数载流子浓度减小D.少数载流子浓度减小4、PN结反向向偏置时，其内电场被（）。

A.削弱B.增强C.不变D.不确定5、以下所列器件中，（）器件不是工作在反偏状态的。

A、光电二极管B、发光二极管C、变容二极管D、稳压管6、稳压二极管稳压时，其工作在( )，A．正向导通区B．反向截止区C．反向击穿区 D.不确定7、发光二极管发光时，工作在( )。

A．正向导通区B．反向截止区C．反向击穿区D．不确定8、当温度升高时，二极管反向饱和电流将（）A. 增大B. 减小C. 不变D. 等于零9、稳压二极管是利用PN结的（）。

A.单向导电性B.反向击穿性C.电容特性D.正向特性10、半导体稳压二极管正常稳压时，应当工作于（）。

A.反向偏置击穿状态B.反向偏置未击穿状态C.正向偏置导通状态D.正向偏置未导通状态11、若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为( )。

A.正、反向电阻相等B.正向电阻大，反向电阻小C.反向电阻比正向电阻大很多倍D.正、反向电阻都等于无12、电路如下图所示，设二极管D1，D2，D3的正向压降忽略不计，则输出电压u=（）。

OA . －2V B. 0V C. 6V D. 12V二、判断题：13、因为N型半导体的多子是自由电子，所以它带负电。

（）23、本征半导体温度升高后，自由电子数目增多，空穴数基本不变。

（）24、P型半导体中的多数载流子是空穴，因此，P型半导体带正电。

（）25、本征半导体不带电，P 型半导体带正电，N 型半导体带负电。

（）26、N型半导体中的多数载流子是空穴，少数载流子是自由电子。

二极管三极管练习题一、选择题1. 二极管的主要功能是：A. 放大信号B. 开关电路C. 电压稳定D. 电流放大2. 二极管的PN结在正向偏置时，其特性是：A. 电阻增大B. 电阻减小C. 电流增大D. 电流减小A. 半导体器件B. 电子元件C. 电阻元件D. 电容元件4. 三极管中的基极、发射极和集电极分别对应：A. 输入端、输出端、控制端B. 控制端、输出端、输入端C. 输入端、控制端、输出端D. 输出端、输入端、控制端5. 三极管工作在放大状态时，其集电极电流与基极电流的关系是：A. 集电极电流等于基极电流B. 集电极电流小于基极电流C. 集电极电流大于基极电流D. 集电极电流与基极电流无关二、填空题1. 二极管正向导通的条件是______。

2. 三极管放大电路中，基极电压比发射极电压______。

3. 三极管在放大状态时，______电流控制______电流。

4. 二极管的伏安特性曲线在______区域内表示正向导通。

三、判断题1. 二极管在反向偏置时，电流会迅速增大。

（）2. 三极管工作在饱和状态时，基极电压高于发射极电压。

（）3. 二极管具有单向导电性，可以用来实现整流功能。

（）4. 三极管放大电路中，集电极电流与基极电流成反比关系。

（）四、简答题1. 简述二极管的主要特性。

2. 简述三极管的三种工作状态及其特点。

3. 解释什么是三极管的放大作用。

4. 简述二极管整流电路的工作原理。

五、计算题1. 已知二极管正向压降为0.7V，正向电流为10mA，求二极管的正向电阻。

2. 一个三极管放大电路中，基极电流为1mA，集电极电流为10mA，求电流放大倍数。

3. 在一个简单的放大电路中，输入信号电压为1V，输出信号电压为10V，求电压放大倍数。

六、分析题1. 分析二极管在电路中的作用，并举例说明其在实际应用中的几个典型应用。

2. 分析三极管在不同工作状态下的电流和电压关系，并解释为什么三极管能够实现信号放大。

二极管和二极和二极整流电路练习题晶体二极管和二极管整流电路复习题复习题一（二极管的单向导电性）一、填空题：1、晶体二极管加时导通，加电压时截止，这一导电特性称为晶体二极管的单向导电性。

二、判断题：1、二极管加上反向电压时，它的正极电位比负极电位高。

（）2、由于二极管具有单向导电性，所以二极管要正向接入电路才能发挥作用。

（）3、二极管两端加上正向电压就导通。

（）4、二极管导通时两端所加的是正向偏置电压。

（）三、选择题：1、晶体二极管的阳极电位是-10V，阴极电位是-5V，则该晶体二极管处于（）状态。

A零偏B反偏D正偏2、如果把二极管的阳极接到6V的电源正极，把阴极接到电源的负极，二极管会（）。

A正偏B反偏C不允许这样接3、晶体二极管正偏时相当于（）A断开的开关B闭合的开关C以上都不对4、二极管具有（）A信号放大作用B单向导电性C双向导电性D负阻特性四、问答题：1、如图所示的电路中，当输入端a b间输入交流电压时，通过R1、R2两电阻上的是交流电，还是直流电。

2、二极管电路如下图所示，判断图中二极管的状态是导通还是截止，并确定输出电压为多少3、如下图所示，二极管导通电压约为0.7V，试分析开关断开和闭合时R上的电压各为多少。

4、在下图所示的电路中，灯会亮吗？复习题二（PN结）一、填空题：1、半导体是指导电性能的物体。

2、在半导体中存在两种载流子：一种是，带电；一种是，带电。

3、称为本征半导体。

4、P型半导体又称半导体，其内部空穴数量（填“多于”或“少于”）自由电子数量，是多数载流子。

5、P型半导体又称半导体，其内部空穴数量（填“多于”或“少于”）自由电子数量，是多数载流子。

6、在本征半导体中加入微量的硼元素可得到型半导体，在本征半导体中加入微量的磷元素可得到型半导体。

7、在硅或锗单晶基片上加工出P型区和N型区，二极管的正极从区引出，负极从区引出。

在P型区和N型区的结合部是一个特殊的薄层，称为。

8、二极管之所以具有单向导电性，是因为其内部有一个具有单向导电性的。

第一题晶体二极管及应用练习题一、填空题。

1、物质按其导电性能分为、、。

2、半导体具有、、。

3、本征半导体是指的半导体。

其内部自由电子数空穴数。

4、自由电子带一个单位的电荷，空穴带一个单位的电荷，它们电性，电量。

5、运载电荷，形成电流的微粒称为。

6、半导体中的载流子有和两种。

7、N型半导体是在中掺入微量的价元素形成一种型半导体。

其内部自由电子数空穴数。

8、P型半导体是在中掺入微量的价元素形成一种型半导体。

其内部自由电子数空穴数。

9、在一块本征半导体基片上，采用特殊方式，使一边形成P型半导体区域，另一边形成N型区域，在P区和N区交界面附近形成一个特殊薄层。

这个薄层就是。

10、PN结的内电场方向是。

11、如果给PN结加上电压称为给PN结以。

12、若PN结的P区接电源的极，N区接电源极，称为正向偏置，简称；若PN结的P区接电源的极，N 区接电源极，称为反向偏置，简称。

13、PN结的特性是。

即。

14、二极管的内部结构，究其本质而言，它就是一个。

15、二极管的伏安特性是指：。

16、在直角坐标系中，用横轴表示，纵轴表示。

将流过二极管的电流随偏置电压变化而变化的关系特性，以曲线的形式描述出来，这个曲线称为。

17、二极管的正向特性是指：在偏置电压作用下，流过二极管的电流随电压变化而变化的关系特性。

其正向特性是：在正偏压较低（即：低于）时，正向电流，近似为，这个区域称为。

在此区域内，正向电流正偏压变化而变化，其等效电阻；当正偏压大于后，流过二极管的正向电流随正偏电压变化而变化，此区域为，其等效电阻。

在此区域，二极管两端的正偏电压变化不大，近似为一个固定值，硅管约为，鍺管约为。

18、二极管的反向特性是指：在偏置电压的作用下，流过二极管的随电压的变化而变化的关系特性。

其反向特性是指：在反偏压较低（即低于）时，流过二极管的反向电流，近似为，这个区域称为。

在此区域内流过二极管的反向电流反偏压变化，其等效电阻。

当反偏压大于后，流过二极管的反向电流，此区域称为。

二极管练习题一、选择题1. 下列哪个选项是二极管的基本特性？A. 可逆性B. 单向导电性C. 双向导电性D. 自我振荡性2. 二极管的正向导电电压约为：A. 0.2VB. 0.3VC. 0.7VD. 1.0V3. 稳压二极管的主要用途是：A. 整流B. 稳压C. 放大D. 检波4. 下列哪个二极管具有发光功能？A. 稳压二极管B. 发光二极管C. 变容二极管D. 肖特基二极管5. 二极管的反向击穿电压是指：A. 二极管能够承受的最大正向电压B. 二极管能够承受的最大反向电压C. 二极管在正向导电时的电压D. 二极管在反向截止时的电压二、填空题6. 二极管由P型半导体和N型半导体结合形成，其结构称为________。

7. 当二极管正向偏置时，其内部的________层将允许电流通过。

8. 发光二极管(LED)在正向偏置时，电子和空穴在结区复合，释放出________。

9. 稳压二极管具有________特性，常用于电路的稳定电压输出。

10. 变容二极管的电容值会随着________的变化而变化。

三、简答题11. 简述二极管在整流电路中的作用。

12. 说明稳压二极管与普通二极管的区别。

13. 描述发光二极管(LED)的工作原理。

14. 变容二极管在电子调谐电路中是如何工作的？15. 为什么肖特基二极管的正向导电电压较低？四、计算题16. 已知一个硅二极管的正向导电电压为0.7V，若通过该二极管的电流为20mA，请计算该二极管两端的电压降。

17. 若一个稳压二极管的稳定电压为5.6V，电路中串联了一个10Ω的电阻，且电流为50mA，请计算该稳压二极管两端的电压。

五、分析题18. 某电路中使用了整流桥，分析整流桥的工作原理及其在电路中的作用。

19. 在一个电源适配器中，稳压二极管和变容二极管可能分别承担哪些功能？20. 描述发光二极管(LED)在现代显示技术中的应用，并分析其优势。

六、实验题21. 设计一个实验来验证二极管的单向导电性。

一.选择题(60分)1.如图1.1.1所示电路图中,当电源V1=5V 时,测得I=1mA 。

若把电源电压调到V1=10V ，则电流的大小将是___。

A 、I=2mAB 、I<2mAC 、I>2mA2.图1.1.1中，设电路中V1=5保持不变，当温度为20°C 时，测得二极管的电压Vd=0.7V,当温度上升到40°C 时， 则Vd 的大小将是___。

A 、Vd=0.7V B 、Vd>0.7V C 、Vd<0.7V5.如图1.1.3所示电路中，D1-D3为理想二极管，A 、B 、C 白炽灯泡功率相同，其中最暗的灯是___。

A 、B B 、C C 、A6.如图1.1.4所示电路中，二极管是理想的，电阻R=6欧姆。

当普通指针式万用表置于R*1欧姆档时，用黑表笔（带正电）接A 点，红表笔（带负电接B 点），则万用表的指示值为___.A 、18欧姆B 、6欧姆C 、3欧姆D 、2欧姆7.在同一测试电路中，分别测得A,B 和C 三个二极管的电流如下表所示.你认为哪一个二极管的性能最好？A 、AB 、BC 、C10.设硅稳压管DZ1和DZ2的稳定电压分别为5V 和8V,正向压降均为0.7V,求图1.1.7中电路的输出电压Vo 。

A 、Vo=13VB 、Vo=1.4VC 、Vo=5VD 、Vo=0.7V1.场效应管属于__ 控制型器件。

2.在图1.1.9所示电路中，已知稳压管Dz1和Dz2的稳定电压分别为6V 和7V,且具有理想稳压特性，求输出电压Vo=__。

3.在图1.1.10所示电路中，已知稳压管Dz1和Dz2的稳定电压分别为6V 和7V,且具有理想稳压特性，求输出电压Vo=__。

4.设硅稳压管Dz1和Dz2的稳定电压分别为5V 和8V,正向压降均为0.7V,求图1.1.11中电路的输出电压Vo=__。

5.如图1.1.8所示。

试估算A 点的电位为__。

第一章二极管及其应用（1）第一章二极管及其应用（2）1、填空：（每空1分40分）（1）、半导体是一种导电能力介于 与 之间的物体。

一、引入1、二极管具有什么特性？2、什么是正偏？3、什么是反偏？4、二极管的死区电压及导通电压各位多少？5、画出二极管的伏安特性曲线。

二、例题1、电路如图所示，u1=12V请判断二极管导通还是截止并求出V o。

（假设二极管为理想二极管，即正偏时电阻为零、反偏时电阻为无穷大）分析：我们先看二极管的正极与电源的哪个极相连？根据之前学过的知识我们知道当二极管的正极与电源的正极相连（或二极管的负极与电源的负极相连）时二极管导通；当二极管的正极与电源的负极相连（或二极管的负极与电源的正极相连）时二极管截止。

解：该电路中二极管的正极与电源的正极连接，所以二极管导通故u0=0。

2、电路如图所示，u1= 12V请判断二极管导通还是截止并求出V o。

（假设二极管为理想二极管，即正偏时电阻为零、反偏时电阻为无穷大）分析：该电路有两个电源，这时数值大的电源起到决定性作用，再由上述分析方法来解题。

解：该电路中12v的电源起到决定性作用，这样二极管的正极与电源的负极极连接，所以二极管截止，由图可知故u0= —12v。

三、练习1、下面电路，设二极管为理想二极管，当以下条件时判断二极管是导通还是截止，并求出U AO等于多少。

（提示画出电路图进行分析）1、VDD1=6V VDD2=12V2、VDD1=6V VDD2=-12V3、VDD1=-6V VDD2=-12V4、VDD1=-6V VDD2=12V2、电路如图1.1所示，试确定二极管是正偏还是反偏。

设二极管正偏时的正向压降为0.7V，估算U A、U B、U C、U D、U AB、U CD。

4、已知输入正弦波Ui，分析下列图中的二极管是导通还是截止，并画出输出Uo波形。

3、写出图T1.3所示各电路的输出电压值，设二极管导通电压U D＝0.7V。

页共3 页《二极管及其应用》章节测验一、选择1、本征半导体又叫（）A、普通半导体B、P型半导体C、掺杂半导体D、纯净半导体2、锗二极管的死区电压为( ）A、0。

3VB、0.5VC、1V D、0。

7V3、如下图所示的四只硅二极管处于导通的是( )-5.3V -6V —6V -5。

3V 5V -5V0V —0.7V4、变压器中心抽头式全波整流电路中,每只二极管承受的最高反向电压为（）A、U2B、2U2C、1.2 U2D、22 U25、在有电容滤波的单相半波整流电路中,若要使输出的直流电压平均值为60V，则变压器的次级低电压应为（）A、50VB、60V C、72V D、27V6、在下图所示电路中，正确的稳压电路为（ )7、电路如图7所示，三个二极管的正向压降均可忽略不计，三个白炽灯规格也一样，则最亮的白炽灯是（）A．A B．B C．C D．一样亮8、图8所示电路，二极管导通电压均为0.7V，当V1=10V，V 2=5V时,（1）判断二极管通断情况( ）A．VD1导通、VD2截止 B．VD1截止、VD2 导通C．VD1、VD2均导通 D．VD1、VD2均截（2）输出电压VO为（ )A．8.37V B．3。

87V C．4.3V D．9.3V9．分析图9所示电路，完成以下各题（1)变压器二次电压有效V1为ABCDR LR L图7图9（ )A．4.5V B．9V C．12V D．14V（2）若电容C脱焊，则V1为（ )A．4。

5V B．9V C．12V D．14V（3）若二极管VD1接反，则( )A．VD1、VD2或变压器烧坏 B．变为半波整流C．输出电压极性反转，C被反向击穿D．稳压二极管过流而损坏（4）若电阻R短路，则（ )A．VO将升高 B．变为半波整流C．电容C因过压而击穿 D．稳压二极管过流而损坏二、判断（）1、本征半导体中没有载流子。

( ）2、二极管的反向电流越大说明二极管的质量越好。

（ )4、RCπ型滤波器的特点是：滤波效果好，有直流损耗，带负载能力差。

一、选择题1. 二极管的主要功能是：A. 放大信号B. 检波C. 开关D. 滤波2. 二极管正向导通的条件是：A. P区电位高于N区电位B. N区电位高于P区电位C. P区电位低于N区电位D. P区和N区电位相等3. 二极管反向截止时，其电流大小主要取决于：A. 二极管的反向电阻B. 外加反向电压C. 二极管的正向电流D. 二极管的反向电流4. 二极管正向导通时，其电压降大约为：A. 0.3VB. 0.7VC. 1.0VD. 1.5V5. 二极管在电路中的作用不包括：A. 限幅B. 整流C. 检波D. 放大二、填空题1. 二极管由__________和__________两种半导体材料组成。

2. 二极管正向导通时，其正向电阻约为__________；反向截止时，其反向电阻约为__________。

3. 二极管在电路中常用于__________、__________和__________等。

4. 二极管正向导通时，其电流与电压的关系可用__________方程表示。

三、判断题1. 二极管在正向导通时，其正向电阻无穷大。

（）2. 二极管在反向截止时，其反向电流为零。

（）3. 二极管可以用于放大信号。

（）4. 二极管在电路中只能起到开关作用。

（）四、简答题1. 简述二极管正向导通和反向截止的条件。

2. 解释二极管在电路中的作用。

3. 说明二极管在整流电路中的应用。

五、计算题1. 已知二极管正向导通电压为0.7V，正向电流为10mA，求二极管的正向电阻。

2. 若二极管反向电压为100V，反向电流为1μA，求二极管的反向电阻。

3. 设计一个简单的桥式整流电路，并计算输出电压和电流。

六、分析题1. 分析二极管在电路中的限幅作用。

2. 分析二极管在电路中的开关作用。

3. 分析二极管在电路中的检波作用。

七、选择题6. 二极管反向击穿电压是指：A. 二极管正向导通时的电压B. 二极管反向截止时的电压C. 二极管反向电流开始急剧增加的电压D. 二极管正向电流开始急剧增加的电压7. 在二极管正向导通时，若P区掺杂浓度高于N区，则该二极管为：A. P型二极管B. N型二极管C. 双极型二极管D. 双层二极管8. 二极管在电路中实现整流时，通常采用的连接方式是：A. 串联B. 并联C. 串并联D. 无特定连接方式9. 二极管在电路中实现稳压时，通常采用的元件是：A. 电阻B. 电容C. 稳压二极管D. 变压器10. 二极管在电路中实现检波时，通常采用的电路是：A. 串联电路B. 并联电路C. 滤波电路D. 放大电路八、填空题11. 二极管在正向导通时，其电流与电压的关系可用__________方程表示。
