八脚场效应管判断

八脚芯片4606场效应管参数引言八脚芯片4606场效应管是一种常用的电子元器件，具有广泛的应用领域。

本文将对八脚芯片4606场效应管的参数进行详细介绍，以帮助读者更好地理解和应用这一器件。

什么是八脚芯片4606场效应管八脚芯片4606场效应管，也被称为MOSFET（Metal-Oxide-Semiconductor Field-Effect Transistor），是一种三极管的改进型式。

它由金属-氧化物-半导体结构组成，具有高输入电阻和低输出电阻的特点，适用于低功耗高频率的应用场景。

八脚芯片4606场效应管的参数八脚芯片4606场效应管的参数决定了它在电子电路中的工作特性。

下面将对常见的参数进行介绍。

阈值电压（Vth）阈值电压是八脚芯片4606场效应管进入放大工作状态的门电压。

当输入电压大于阈值电压时，场效应管开始工作。

阈值电压的大小对于场效应管的开启和关闭有重要影响。

最大漏极电流（Idmax）最大漏极电流是八脚芯片4606场效应管能够承受的最大漏极电流。

超过这个电流值，场效应管可能会损坏。

最大漏极-源极电压（Vdss）最大漏极-源极电压是八脚芯片4606场效应管能够承受的最大电压。

超过这个电压值，会导致场效应管击穿而损坏。

开启电压（Vgs(th)）开启电压是八脚芯片4606场效应管进入导通状态的门电压。

当输入电压大于开启电压时，场效应管完全导通。

输入电容（Ciss）输入电容是八脚芯片4606场效应管的输入端与输出端之间的电容。

它代表了场效应管的输入响应速度。

八脚芯片4606场效应管的应用八脚芯片4606场效应管由于其特殊的工作特性，被广泛应用于各个领域。

电力管理系统八脚芯片4606场效应管在电力管理系统中起着重要的作用。

它可以用作开关，控制电流的通断，实现能源的高效利用。

电源系统八脚芯片4606场效应管常用于电源系统中的开关调节电路。

通过控制场效应管的开启与关闭，可以实现电源输出的稳定调节。

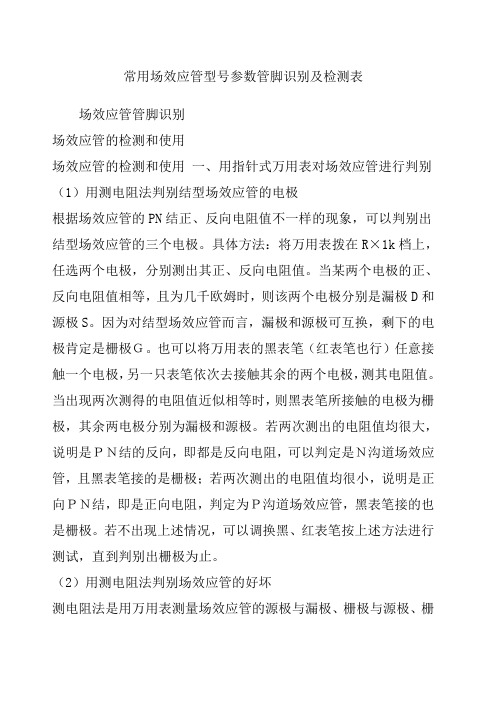

常用场效应管型号参数管脚识别及检测表场效应管管脚识别场效应管的检测和使用场效应管的检测和使用一、用指针式万用表对场效应管进行判别（1）用测电阻法判别结型场效应管的电极根据场效应管的PN结正、反向电阻值不一样的现象，可以判别出结型场效应管的三个电极。

具体方法：将万用表拨在R×1k档上，任选两个电极，分别测出其正、反向电阻值。

当某两个电极的正、反向电阻值相等，且为几千欧姆时，则该两个电极分别是漏极D和源极S。

因为对结型场效应管而言，漏极和源极可互换，剩下的电极肯定是栅极Ｇ。

也可以将万用表的黑表笔（红表笔也行）任意接触一个电极，另一只表笔依次去接触其余的两个电极，测其电阻值。

当出现两次测得的电阻值近似相等时，则黑表笔所接触的电极为栅极，其余两电极分别为漏极和源极。

若两次测出的电阻值均很大，说明是ＰＮ结的反向，即都是反向电阻，可以判定是Ｎ沟道场效应管，且黑表笔接的是栅极；若两次测出的电阻值均很小，说明是正向ＰＮ结，即是正向电阻，判定为Ｐ沟道场效应管，黑表笔接的也是栅极。

若不出现上述情况，可以调换黑、红表笔按上述方法进行测试，直到判别出栅极为止。

（2）用测电阻法判别场效应管的好坏测电阻法是用万用表测量场效应管的源极与漏极、栅极与源极、栅极与漏极、栅极Ｇ1与栅极Ｇ2之间的电阻值同场效应管手册标明的电阻值是否相符去判别管的好坏。

具体方法：首先将万用表置于Ｒ×１０或Ｒ×100档，测量源极Ｓ与漏极Ｄ之间的电阻，通常在几十欧到几千欧范围（在手册中可知，各种不同型号的管，其电阻值是各不相同的），如果测得阻值大于正常值，可能是由于内部接触不良；如果测得阻值是无穷大，可能是内部断极。

然后把万用表置于Ｒ×１０ｋ档，再测栅极Ｇ1与Ｇ2之间、栅极与源极、栅极与漏极之间的电阻值，当测得其各项电阻值均为无穷大，则说明管是正常的；若测得上述各阻值太小或为通路，则说明管是坏的。

要注意，若两个栅极在管内断极，可用元件代换法进行检测。

常用场效应管型号参数管脚识别及检测表场效应管管脚识别场效应管的检测和使用场效应管的检测和使用一、用指针式万用表对场效应管进行判别（1）用测电阻法判别结型场效应管的电极根据场效应管的PN结正、反向电阻值不一样的现象，可以判别出结型场效应管的三个电极。

具体方法：将万用表拨在R×1k档上，任选两个电极，分别测出其正、反向电阻值。

当某两个电极的正、反向电阻值相等，且为几千欧姆时，则该两个电极分别是漏极D和源极S。

因为对结型场效应管而言，漏极和源极可互换，剩下的电极肯定是栅极Ｇ。

也可以将万用表的黑表笔（红表笔也行）任意接触一个电极，另一只表笔依次去接触其余的两个电极，测其电阻值。

当出现两次测得的电阻值近似相等时，则黑表笔所接触的电极为栅极，其余两电极分别为漏极和源极。

若两次测出的电阻值均很大，说明是ＰＮ结的反向，即都是反向电阻，可以判定是Ｎ沟道场效应管，且黑表笔接的是栅极；若两次测出的电阻值均很小，说明是正向ＰＮ结，即是正向电阻，判定为Ｐ沟道场效应管，黑表笔接的也是栅极。

若不出现上述情况，可以调换黑、红表笔按上述方法进行测试，直到判别出栅极为止。

（2）用测电阻法判别场效应管的好坏测电阻法是用万用表测量场效应管的源极与漏极、栅极与源极、栅极与漏极、栅极Ｇ1与栅极Ｇ2之间的电阻值同场效应管手册标明的电阻值是否相符去判别管的好坏。

具体方法：首先将万用表置于Ｒ×１０或Ｒ×100档，测量源极Ｓ与漏极Ｄ之间的电阻，通常在几十欧到几千欧范围（在手册中可知，各种不同型号的管，其电阻值是各不相同的），如果测得阻值大于正常值，可能是由于内部接触不良；如果测得阻值是无穷大，可能是内部断极。

然后把万用表置于Ｒ×１０ｋ档，再测栅极Ｇ1与Ｇ2之间、栅极与源极、栅极与漏极之间的电阻值，当测得其各项电阻值均为无穷大，则说明管是正常的；若测得上述各阻值太小或为通路，则说明管是坏的。

要注意，若两个栅极在管内断极，可用元件代换法进行检测。

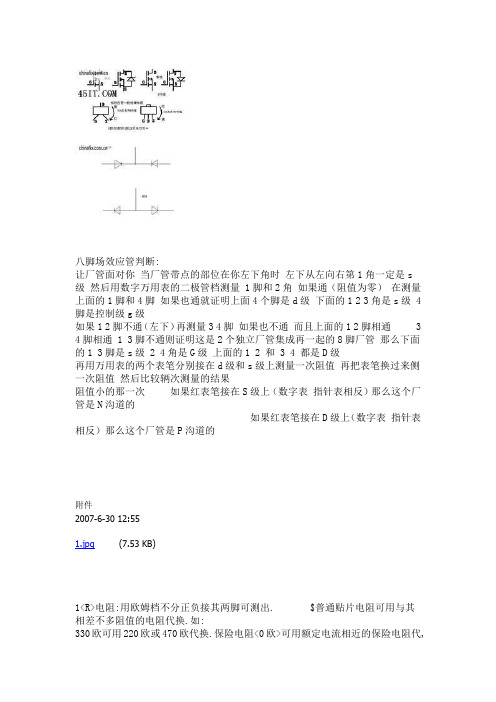

八脚场效应管判断:让厂管面对你当厂管带点的部位在你左下角时左下从左向右第1角一定是s级然后用数字万用表的二极管档测量 1脚和2角如果通（阻值为零）在测量上面的1脚和4脚如果也通就证明上面4个脚是d级下面的1 2 3角是s级 4脚是控制级g级如果1 2脚不通（左下）再测量3 4脚如果也不通而且上面的1 2脚相通 3 4脚相通 1 3脚不通则证明这是2个独立厂管集成再一起的8脚厂管那么下面的1 3脚是s级 2 4角是G级上面的1 2 和 3 4 都是D级再用万用表的两个表笔分别接在d级和s级上测量一次阻值再把表笔换过来侧一次阻值然后比较辆次测量的结果阻值小的那一次如果红表笔接在S级上（数字表指针表相反）那么这个厂管是N沟道的如果红表笔接在D级上（数字表指针表相反）那么这个厂管是P沟道的附件2007-6-30 12:551.jpg(7.53 KB)1<R>电阻:用欧姆档不分正负接其两脚可测出. $普通贴片电阻可用与其相差不多阻值的电阻代换.如:330欧可用220欧或470欧代换.保险电阻<0欧>可用额定电流相近的保险电阻代,或用阻值较小的普通电阻或0欧的普通贴片电阻作应急代换.2<C>电容:<常用单位UF>:先短接放电,然后用二极管档不分正负接其两脚,数值就逐渐增大直至无穷大<1>,然后调换笔头数值会由负数迅速增大到无穷大.则此电解电容OK.若数值变化很慢,或停在某一值上，说明该电解电容漏电或性能不佳。

若一直显示无穷大说明开路;若一直显示0说明短路。

<原理因为万用表中有电池对其充电它该有个充电过程> #电容表面未标注耐压值的,其耐压值通常为50V.如表面数值为22 16V#$电解电容损坏可用耐压不低于原电容,容量与原电容相近的电解电容代替.如6.3V/1000UF可用10V/1000UF或6.3V/1500UF的代替. 普通贴片陶瓷电容可用同种颜色的贴片陶瓷电容作应急. 不过晶振两端连接的贴片陶瓷电容,最好用同容量的电容代,否则可能会出现时钟不准确或者不能启动的故障$3<L>电感:<常用单位UH>:用二极管档测其两脚就蜂鸣效果同测一根导电的线. $主板中一般来说只要是体积大小相近的贴片电感即可直接代换.对于DC-DC直流电压变换电路的磁心电感可小心的将导线圈拆下,并用同种直径的漆包线,按原匝数绕制即可.在维修中,磁心电感常见的是虚焊.$4晶振:分为四种:1时钟晶振<14.318MHZ>与时钟芯片相连.损坏则主板不能启动.开机对地有电压1~1.6V2实时晶振<32.768KHZ>与南桥芯片相连.损坏时间不准或不能启动.开机对地电压0.5V左右.3声卡晶振<24.576MHZ>与声卡芯片相连.损坏声音变质或无声.开机对地电压1.1~2.1V4网卡晶振<25.000MHZ>与网卡芯片相连.损坏网卡不能工作.开机对地电压1.1~2.1V<以上对地电压书上说是其两脚间的电压> 用二极管档测其两引脚间的数值就为无穷大.如有数值则该晶振坏或与其连接的集成电路坏.但反过来不成立,即显示数值无穷大不一定说明晶振正常.此时就通电检测其两端的电压是否正常.$更换晶振时,通常要用相同型号和频率的晶振,后缀字母也要尽量一致,否则可能无法正常工作$5<D>二极管:单向导电性,用二极管档测接对时就有正向压降值,若接反则就显示OL或超载符号1,此时调换笔头再测.若显示0000则已开路. 正向压降值越小二极管性能越好.开关二极管0.5~0.7V 小功率肖特二极管0.2V左右手稳压二极管0.5V左右贴片开关二极管和稳压二极管可直接在主板上测,肖特二极管要先把其中一个脚从主板上焊开再测.$主板中二极管最好用同型号的二极管代.若没有,则要选择参数优于原型号的二极管代.可用特性相同,参数指标不低于原器件的二极管代. 稳压二极管要用同功率同稳压值的二极管代$6<Q>三极管<起电流放大作用>:用二极管档,红笔任接一个引脚,用黑笔依次去接另外两脚如果两次显示都小于1V,则说明红笔接的是NPN三极管的基极<B极>.若都显示溢出符号OL或超载符号1则红笔接的是PNP三极管的基极.若两次中,一次小于1V,另一次显示OL或1表明红笔接的不是基极,换脚再测.NPN型中小功率三极管数值为0.6~0.8V.其中较大的一次,黑笔所接的是发射极<E极>.与散热片连在一起的是集电极<C极>.另一边中间一脚也为C极.在测量时可以不将三极管从主板上焊下,而直接在电路板上测,若测量结果符合正常的三极管结果,则此三极管正常.若测量的结果与正常值相差很大则要把这个三极管焊下再测一遍.以检查其好坏.$主板维修中只要做到用NPN代换NPN,PNP代换PNP,硅管代换硅管,锗管代换锗管,并用相同封装的三极管进行代换即可满足一般的维修需要$ 例:3DG110B 其中3代表三极管,D表示材料,G表示类型<K表示开关>110表示同种器件的序列号,B表示同一型号中的不同规格.7<Q>场效应管<起电压放大作用>:用二极管档,红笔接S极<源极>,黑笔接D极<漏极>,此时数值为S-D极之间二极管的压降值<N沟道这样测>,接反无压降值<超载符号1>.G极与其它各脚无值.若是P沟道则红笔接D极,黑笔接S极才有压降值. 大功率的场效应管压降值为0.4~8V<大部分在0.6V 左右>方法二:把数字万用表打到二极管档，用两表笔任意触碰场效应管的三只引脚，好的场效应管最终测量结果只有一次有读数，并且在500左右。

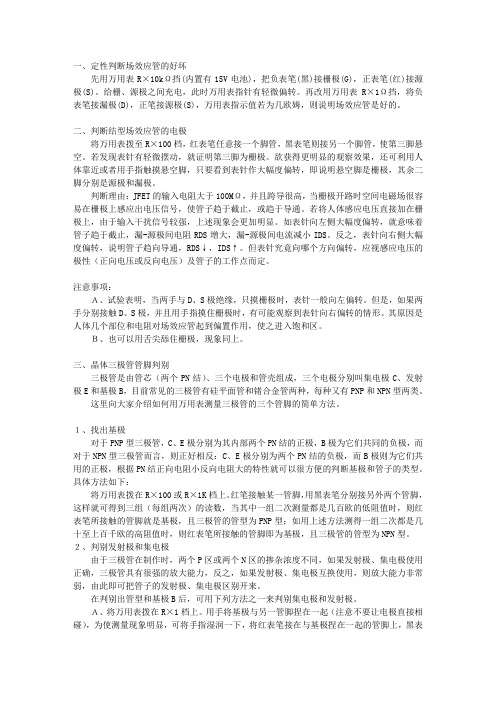

一、定性判断场效应管的好坏先用万用表R×10kΩ挡(内置有15V电池)，把负表笔(黑)接栅极(G)，正表笔(红)接源极(S)。

给栅、源极之间充电，此时万用表指针有轻微偏转。

再改用万用表R×1Ω挡，将负表笔接漏极(D)，正笔接源极(S)，万用表指示值若为几欧姆，则说明场效应管是好的。

二、判断结型场效应管的电极将万用表拨至R×100档，红表笔任意接一个脚管，黑表笔则接另一个脚管，使第三脚悬空。

若发现表针有轻微摆动，就证明第三脚为栅极。

欲获得更明显的观察效果，还可利用人体靠近或者用手指触摸悬空脚，只要看到表针作大幅度偏转，即说明悬空脚是栅极，其余二脚分别是源极和漏极。

判断理由：JFET的输入电阻大于100MΩ，并且跨导很高，当栅极开路时空间电磁场很容易在栅极上感应出电压信号，使管子趋于截止，或趋于导通。

若将人体感应电压直接加在栅极上，由于输入干扰信号较强，上述现象会更加明显。

如表针向左侧大幅度偏转，就意味着管子趋于截止，漏-源极间电阻RDS增大，漏-源极间电流减小IDS。

反之，表针向右侧大幅度偏转，说明管子趋向导通，RDS↓，IDS↑。

但表针究竟向哪个方向偏转，应视感应电压的极性（正向电压或反向电压）及管子的工作点而定。

注意事项：Ａ、试验表明，当两手与D、S极绝缘，只摸栅极时，表针一般向左偏转。

但是，如果两手分别接触D、S极，并且用手指摸住栅极时，有可能观察到表针向右偏转的情形。

其原因是人体几个部位和电阻对场效应管起到偏置作用，使之进入饱和区。

Ｂ、也可以用舌尖舔住栅极，现象同上。

三、晶体三极管管脚判别三极管是由管芯（两个PN结）、三个电极和管壳组成，三个电极分别叫集电极C、发射极E和基极B，目前常见的三极管有硅平面管和锗合金管两种，每种又有PNP和NPN型两类。

这里向大家介绍如何用万用表测量三极管的三个管脚的简单方法。

１、找出基极对于PNP型三极管，C、E极分别为其内部两个PN结的正极，B极为它们共同的负极，而对于NPN型三极管而言，则正好相反：C、E极分别为两个PN结的负极，而B极则为它们共用的正极，根据PN结正向电阻小反向电阻大的特性就可以很方便的判断基极和管子的类型。

场效应管的原理和判断场效应管是一种电子元件，是半导体器件中重要的一种。

它是一种控制电流的晶体管，通过改变栅极电压来控制源极电流的开关型半导体器件。

场效应管的原理主要涉及PN结和栅结构。

场效应管包含三个电极：栅极、汇极和源极。

源极和汇极之间是一个狭窄的空间，被称为沟道。

栅极比源极与汇极之间的涉及PN结构，这个结构使得沟道的电阻可控。

当栅极电压为零或负偏时，PN结处的电荷不会形成导电通道，沟道被隔断，源极电流无法通过。

当栅极电压为正偏时，PN结处的电荷形成导电通道，源极电流可经过沟道流入汇极，这样栅极电压的改变即可控制源极电流。

场效应管常见的类型有两种：N沟道型和P沟道型。

N沟道型场效应管的沟道中的导电载流子是负电荷，所以需要由正电压的栅极去改变沟道的电阻，即使沟道通导。

P沟道型场效应管则是相反的，沟道中的导电载流子是正电荷，所以需要由负电压的栅极去改变沟道的电阻。

根据场效应管的原理，可以简单判断场效应管是否正常工作。

首先，可以通过测量栅极电压和源极电流来了解场效应管的工作状态。

当栅极电压与源极电流之间存在线性关系时，即栅极电压增加或减少，源极电流也相应增加或减少，说明场效应管正常工作。

反之，当栅极电压变化时，源极电流没有明显变化，说明场效应管可能存在故障。

此外，还可以通过测量栅极和源极的电阻来判断场效应管是否正常工作。

正常工作的场效应管，在断开栅极电源的情况下，栅极与源极之间应该呈现一个很高的电阻，即无导通状态。

当给栅极施加正电压后，栅极与源极之间的电阻应该降低，即出现导通状态。

如果测量时发现栅极和源极之间的电阻始终很低，或者在给栅极施加电压后电阻没有明显变化，说明场效应管可能存在故障。

总的来说，场效应管的原理是利用栅极电压改变源极电流的控制器件。

根据场效应管的原理，可以通过测量栅极电压和源极电流，以及栅极和源极的电阻，来判断场效应管是否正常工作。

一、用指针式万用表对场效应管进行判别（1）用测电阻法判别结型场效应管的电极根据场效应管的PN结正、反向电阻值不一样的现象，可以判别出结型场效应管的三个电极。

具体方法：将万用表拨在R×1k档上，任选两个电极，分别测出其正、反向电阻值。

当某两个电极的正、反向电阻值相等，且为几千欧姆时，则该两个电极分别是漏极D和源极S。

因为对结型场效应管而言，漏极和源极可互换，剩下的电极肯定是栅极Ｇ。

也可以将万用表的黑表笔（红表笔也行）任意接触一个电极，另一只表笔依次去接触其余的两个电极，测其电阻值。

当出现两次测得的电阻值近似相等时，则黑表笔所接触的电极为栅极，其余两电极分别为漏极和源极。

若两次测出的电阻值均很大，说明是ＰＮ结的反向，即都是反向电阻，可以判定是Ｎ沟道场效应管，且黑表笔接的是栅极；若两次测出的电阻值均很小，说明是正向ＰＮ结，即是正向电阻，判定为Ｐ沟道场效应管，黑表笔接的也是栅极。

若不出现上述情况，可以调换黑、红表笔按上述方法进行测试，直到判别出栅极为止。

（2）用测电阻法判别场效应管的好坏测电阻法是用万用表测量场效应管的源极与漏极、栅极与源极、栅极与漏极、栅极Ｇ1与栅极Ｇ2之间的电阻值同场效应管手册标明的电阻值是否相符去判别管的好坏。

具体方法：首先将万用表置于Ｒ×１０或Ｒ×100档，测量源极Ｓ与漏极Ｄ之间的电阻，通常在几十欧到几千欧范围（在手册中可知，各种不同型号的管，其电阻值是各不相同的），如果测得阻值大于正常值，可能是由于内部接触不良；如果测得阻值是无穷大，可能是内部断极。

然后把万用表置于Ｒ×１０ｋ档，再测栅极Ｇ1与Ｇ2之间、栅极与源极、栅极与漏极之间的电阻值，当测得其各项电阻值均为无穷大，则说明管是正常的；若测得上述各阻值太小或为通路，则说明管是坏的。

要注意，若两个栅极在管内断极，可用元件代换法进行检测。

（3）用感应信号输人法估测场效应管的放大能力具体方法：用万用表电阻的R×100档，红表笔接源极Ｓ，黑表笔接漏极Ｄ，给场效应管加上1.5Ｖ的电源电压，此时表针指示出的漏源极间的电阻值。

场效应管好坏判断及替换原则场效应管（Field Effect Transistor，FET）是一种电子器件，可以用来放大电压信号、控制电流流动等。

对于场效应管的好坏判断及替换原则，可以从以下几个方面进行考虑。

首先，好坏判断可以通过检查场效应管的外观和连接情况。

外观检查主要包括观察引脚是否清洁，没有氧化或损坏，以及是否存在明显的烧焦或损坏痕迹。

连接情况检查主要包括检查引脚的焊接是否牢固，是否存在引脚短路或开路等情况。

其次，可以通过使用万用表测量场效应管的参数来判断其好坏。

常用的参数包括漏极电流（IDSS），漏极截止电流（ID(off)），转移导纳（Yfs）等。

如果测量到的参数与规格书中提供的数值相比有明显偏差，可能意味着场效应管出现了故障。

此时可以考虑替换或修理。

进一步，可以通过使用示波器观察场效应管的输入和输出波形来判断其好坏。

例如，通过输入信号的变化观察输出信号的变化是否与预期一致，是否有明显的失真等。

如果出现不正常的波形，可能表明场效应管出现了故障。

最后，替换原则可以遵循以下几点。

首先，可以根据规格书中提供的参数选择与原部件相匹配的替代品。

其次，可以考虑使用同一型号和同一制造商的新设备来替代故障的场效应管。

再次，如果找不到完全匹配的替代品，可以尝试使用参数相似的场效应管来替代。

最后，如果没有合适的替代品，可以考虑使用功能相似的其他类型的晶体管或集成电路来代替。

综上所述，场效应管的好坏判断及替换原则可以通过检查外观、测量参数、观察波形等方面进行判断，同时可以遵循选择匹配的替代品、厂商和型号、寻找参数相似的替代品以及使用功能相似的其他器件等原则进行替换。

场效应管的测量
记忆小窍门：D极的脚比S极脚多
不管是三脚、六脚、还是八脚，都是分G 、D、S极。

MOS管的D、S极皆可当输入和输出，所以在维修中需要特别留意的只是G极。

三脚MOS管：左下脚是G极，上面的D极、右下脚是S极。

六脚MOS管：3脚是G极，1、2、5、6脚是D极，4脚是S极。

八脚MOS管（单管式）：4脚是G极，5、6、7、8脚是D极，1、2、3脚是S极。

八脚MOS管（双管式）：①2是G极，7、8脚是D极，1脚是S极
②4是G极，5、6脚是D极，3脚是S极
用万表测量N管还是P管：
档位拨至二极管档
红表笔S 到 D 有300 -800的阻值为N沟道正常
红表笔 D 到S 有300-800的阻值为P沟道正常
其他的都要为无穷大为好
在线测量只是测一个大概在线测量的时候,G和D/S之间应该为无穷大（数值为1），D到S的数值不为零，一般就是好的。
