变电站GIS设备的安装质量控制

变电站工程关键工序监理质量控制措施-GIS安装
1、GIS装置安装前，督促土建和电气安装单位进行设备基础工序交接，监督电气安装单位依据设计图纸和GIS实际尺寸核对GIS基础的标高、长宽、间距等尺寸，发现问题后分析问题产生的原因，提出建设性整改意见，审查施工单位上报的整改方案，并监督施工单位的整改过程，整改完成并经施工单位自检合格后监理单位组织验收。

2、 GIS进场前，督促施工单位及供货单位查看现场道路和场地情况，以免因现场条件所限，影响GIS装置进站、摆放。

3、参与GIS开箱验收，监督施工单位认真核对GIS附件及本体的型号、数量、质量保证资料是否正确，外观质量是否完好。

4、 GIS安装前检查GIS高压室孔洞是否已封堵完好，室内湿度、温度、清洁度等能否满足GIS安装条件要求。

检查屋顶吊钩能否满足吊装需求。

5、 GIS安装时，安排一名监理人员进行旁站，重点检查施工机具是否运行可靠，安装过程是否采取了防尘、防潮、防震动、防碰撞、防坠落等安全措施，装置内部母线是否安装牢靠，有无野蛮施工、违章操作现象。

做好监理日记和旁站记录。

6、 GIS安装完成后，检查GIS装置纵横向安装位置、水平度等偏差项目是否符合规范要求，核对两段GIS架空进出线装置基础纵向轴线是否与穿墙套管处纵向轴线重叠。

检查GIS装置底座是否有悬空现象。

7、 GIS安装完成后，检查GIS本体及附件安装及外观质量，检查抽真空和充SF6气体过程，通过查看气压表显示值变化情况检查GIS有无漏气现象。

智能变电站GIS设备安装质量管控发布时间：2023-01-05T02:35:43.566Z 来源：《福光技术》2022年24期作者：吴亚[导读] 基于GIS设备的高压组合智能化变电站也被称为数字化的变电站，这是因为该类变电站能够对变电站的信息进行采集和传输。

中国电建集团重庆工程有限公司重庆南岸 400060摘要：现阶段随着人们对电力的需求不断增长，在变电站建设的过程中，智能化理念得到了进一步的普及和应用，极大推动了变电站的智能化建设。

智能变电站建设最核心的设备就是GIS设备，其主要特点在于结构精简，并且拥有较高的可靠性，在使用过程中，防误闭锁比较完善，安全性能良好，基本不会受到外界环境的影响，无论是实际应用还是后期维护，都相对方便。

但是从另一方面来看，GIS设备对安装技术的选择和安装条件有着较高的要求，故而需要相关工作人员加强变电站GIS设备安装质量的管控，以便为设备后续的正常投入使用提供保障。

关键词：智能变电站；GIS设备；安装质量监控一、智能变电站GIS设备特点基于GIS设备的高压组合智能化变电站也被称为数字化的变电站，这是因为该类变电站能够对变电站的信息进行采集和传输。

智能变电站的本质就是将数字化作为一种电气设备和二次装置，在此基础上，建立起一个相对标准的平台。

在基于GIS设备的智能化变电站建设过程中，其主要技术特点就是利用一次电气设备便可实现数字化模式，技术支撑来自较为先进的智能开关和光学互感器。

除此以外，变电站通过交换一次设备和二次设备的采样值，还可利用光纤实现对数字编码信息的传输。

在这一情况下，一次电气设备有着详细的数字接口，而二次装置也能够实现全数字化建设。

同时，基于GIS的智能化变电站还能够实现自动化管理，基于数字化平台管理，可使人工成本得以大幅度缩减。

二、人、机、法、环现存问题通过对近十年的GIS设备故障情况及原因进行分析，发现GIS设备安装质量问题主要表现为质量责任意识不强、工作责任不落实、管理职责不清晰、过程管控不严格等方面，具体如下：2.1作业人员方面。

浅析特高压变电站1000kVGIS安装质量控制特高压变电站1000kVGIS（气体绝缘金属封闭开关设备）是电力系统中重要的设备之一，其安装质量直接关系到变电站运行的稳定性和安全性。

对于1000kVGIS的安装质量控制至关重要。

本文将从几个方面浅析特高压变电站1000kVGIS安装质量控制。

一、技术标准的严格执行特高压变电站1000kVGIS的安装应严格按照相关的技术标准进行操作。

在中国，电力行业有着非常严格的技术标准和规范，对于特高压变电站1000kVGIS的安装也是如此。

在安装过程中，施工方需要严格按照国家和行业标准进行操作，包括但不限于《特高压变电站设计规范》、《特高压工程施工及验收规范》、《特高压变电站设备安装质量验收规范》等文件的要求。

只有严格执行技术标准，才能确保1000kVGIS的安装质量符合要求。

二、施工人员的技术水平特高压变电站1000kVGIS的安装需要技术熟练的施工人员来进行操作。

施工人员需要熟悉1000kVGIS设备的结构和特点，掌握相应的安装方法和工艺要求。

施工人员需要具备一定的电气、机械等方面的专业知识，对于特高压设备的施工工艺和安装过程有着丰富的实践经验。

只有技术水平过硬的施工人员进行操作，才能保证1000kVGIS的安装质量。

三、设备质量的保障在特高压变电站1000kVGIS的安装过程中，设备质量的保障也至关重要。

需要对设备本身进行严格的检验和验收，确保设备符合相关的标准和要求。

在运输、吊装、安装等过程中，需要采取相应的保护措施，避免设备受到损坏。

对于设备的安装位置、固定方式等也需要进行严格的把控，确保设备安装的牢固和稳定。

只有设备质量得到充分的保障，才能保证1000kVGIS的安装质量。

四、现场质量管理在特高压变电站1000kVGIS的安装现场，需要进行严格的质量管理。

施工单位应当设置专门的质量管理岗位，负责对安装过程进行全程监督和把控，及时发现并解决各种问题和隐患。

关于对变电站电气施工中GIS设备的安装摘要：气体绝缘金属封闭开关设备（GIS）作为变电站系统中最为重要的设备之一，其具有可靠性强、安装便利、工作性能强、占地面积小等多种优势。

但是要确保GIS设备的正常运行，就必须从安装施工入手，切实保证其安装质量。

因此文章就对变电站中GS设备的安装进行了探讨分析，以供参考。

关键词：GIS设备；安装工艺；质量控制1变电站电气施工中GIS设备概述(1)含义GIS设备指的是气体绝缘全封闭组合的电器，GIS设备将较多的设备装入到封闭型金属容器中，同时利用SF6作为绝缘介质，在变电站电气施工过程中GIS设备发挥着重要的作用，GIS设备主要包括线路和开关以及互感器设备等。

我国不断提高科技发展水平，也在逐渐扩大GIS设备的使用范围。

发电厂的GIS设备是一种集合型设备，具有较大的占地面积，因此需要延伸设备安装区域，准确判断GIS设备结构，避免GIS设备产生故障。

当前GIS设备具有较高的故障率，出现这种问题是由于GIS设备安装工作不合理，为了降低GIS设备故障发生率，需要正确地安装GIS设备。

(2)特点1)可靠性：通常是在密封金属壳内部安装GIS设备所有的带电部件，而且内部空间填满了绝缘介质，不仅可以保障操作人员的生命安全，同时可以降低GIS设备的维修难度。

2)绝缘性：在GIS设备中利用各种绝缘子和绝缘拉杆等，并且通过严格计算和优化设计，有利于提高GIS设备的绝缘性。

3)在GIS设备中利用智能灭弧技术，可以降低断路器运转过程中的能耗。

同时通过利用轻型弹簧机构，可以避免发生漏油问题，有利于高效利用GIS设备。

4)GIS设备壳体结构主要是利用无缝合金铝管和冷翻边工艺[1]。

有利于提高操作人员焊接工作的便利性，同时可以保障焊接质量，改善电网分布，有利于不断减小设备外形尺寸，节省整体空间。

5)GIS设备和涡流发热元件主要是利用铝合金材料，铝合金具有抗腐蚀性，因此可以减少涡流损耗。

6)利用金属壳体全面包裹GIS设备的所有部件，因此有效抵御外界因素，同时可以降低海拔的影响，在任何环境中都可以发挥出GIS设备的作用。

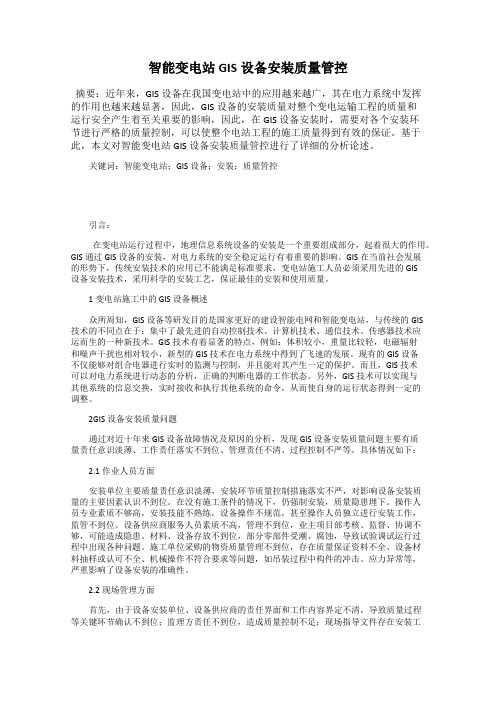

智能变电站GIS设备安装质量管控摘要：近年来，GIS设备在我国变电站中的应用越来越广，其在电力系统中发挥的作用也越来越显著，因此，GIS设备的安装质量对整个变电运输工程的质量和运行安全产生着至关重要的影响，因此，在GIS设备安装时，需要对各个安装环节进行严格的质量控制，可以使整个电站工程的施工质量得到有效的保证。

基于此，本文对智能变电站GIS设备安装质量管控进行了详细的分析论述。

关键词：智能变电站；GIS设备；安装；质量管控引言：在变电站运行过程中，地理信息系统设备的安装是一个重要组成部分，起着很大的作用。

GIS通过GIS设备的安装，对电力系统的安全稳定运行有着重要的影响。

GIS在当前社会发展的形势下，传统安装技术的应用已不能满足标准要求，变电站施工人员必须采用先进的GIS设备安装技术，采用科学的安装工艺，保证最佳的安装和使用质量。

1变电站施工中的GIS设备概述众所周知，GIS设备等研发目的是国家更好的建设智能电网和智能变电站，与传统的GIS技术的不同点在于：集中了最先进的自动控制技术、计算机技术、通信技术、传感器技术应运而生的一种新技术。

GIS技术有着显著的特点，例如：体积较小，重量比较轻，电磁辐射和噪声干扰也相对较小，新型的GIS技术在电力系统中得到了飞速的发展。

现有的GIS设备不仅能够对组合电器进行实时的监测与控制，并且能对其产生一定的保护。

而且，GIS技术可以对电力系统进行动态的分析，正确的判断电器的工作状态。

另外，GIS技术可以实现与其他系统的信息交换，实时接收和执行其他系统的命令，从而使自身的运行状态得到一定的调整。

2GIS设备安装质量问题通过对近十年来GIS设备故障情况及原因的分析，发现GIS设备安装质量问题主要有质量责任意识淡薄、工作责任落实不到位、管理责任不清、过程控制不严等。

具体情况如下：2.1作业人员方面安装单位主要质量责任意识淡薄，安装环节质量控制措施落实不严，对影响设备安装质量的主要因素认识不到位。

电力系统中变电站GIS设备安装与调试摘要：在变电所建设过程中，GIS设备的安装是一个很重要的环节。

如何做好GIS设备的安装工作，直接关系到电网的安全、稳定运行。

在目前的社会发展情况下，采用传统形式的安装技术已经远不能达到规范的要求，因此，变电站施工人员必须采用先进的GIS设备安装技术，以保证得到最佳的安装方式和应用质量。

关键词：电力系统；变电站；GIS设备；安装调试1.电力系统中变电站GIS设备调试技术分析1.1一次回路的直流电阻测量为了确定电力系统中变电站GIS设备内部各个连接头安装是否正确，确保连接部分接触的良好性，在变电站GIS设备安装工作完成后进行一次回路直流电阻测试，以及时发现系统问题。

通过对一次回路直流电阻的测量，得出了一次回路100安培，测量结果与实际值的偏差不超过3%的结论。

在测量过程中，为防止接线方式出现错误，及时地对电流出线内侧的电压进行了测试，以确定被测回路电压测量线的正确位置，最大程度地减少了误差的产生。

以出厂试验报告中所提供的每个模块直流电阻值为依据，并以实际测量范围为基础，对模块类型和数量进行详细的分析。

通过对实测数据与实际累积值的对比分析，得出实测数据不大于产品规范规定值1.3倍的结论。

1.2 SF6气体密度检测SF6在GIS设备中占有很大的比重，为了确保其在保护装置中的正常工作，必须对其浓度进行测量。

在实际测试中，通常可使用扣盖方法来测量SF6气体浓度。

当SF6充满6小时后，先用一台小风扇轻轻吹一吹，再用一个特制的密封塑料盖盖上。

使产品的体积为塑料罩的一半，静置一段时间后，用高精度的检漏仪检测塑料罩中的不同方向气体浓度的平均值，计算SF6气体的漏气率。

1.3气密性试验认真检查电力系统中变电站GIS设备气室接头，阀门，表记，法兰接口等部位的密封性，发现了安装工艺的问题，要及时地反思法兰连接的过程。

进行电力系统中变电站GIS设备定性检漏试验，首先给设备充气，然后将检漏探头沿设备各个连接口慢慢地移动，在此过程中，设备发出了自动报警信号，从而判断设备接口存在气体渗漏，进而对设备内部各个接口作出细致的检查。

变电站GIS设备的安装质量控制科技在不断的发展，社会在不断的进步，在变电站施工过程中，在针对GIS 设备安装时，需要对其安全质量进行严格管控。

GIS设备也称为六氟化硫封闭式组合电器设备，其能够将变电站中除变压器外的一次设备进行优化设计组合成一个整体，在变电站中具有不可或缺性。

由于GIS设备安装质量与变压器和变电站电力传输质量和运行安全息息相关，因此需要对GIS设备安装的各个环节进行严格的质量控制，以此来保证变电站工程的整体施工质量。

标签：变电站;GIS设备;安装;质量控制引言电气一次设备作为变电站基础设备，其运行状态不仅会直接影响到整个变电站的安全稳定运行，还会影响到安装人员的生命安全。

所以在整个变电站设备的安装过程中，电气一次设备安装施工俨然已经成为设备安装施工的重中之重。

为此要想保证变电站的安全稳定运行，就必须要完善电气一次设备的安装质量控制与施工安全管理工作。

以下笔者即结合个人实践工作经验与相关参考文献，就变电站电气一次设备安装施工安全质量控制展开粗浅的探讨，以供参考。

1变电站电气一次设备安装施工安全与质量控制的重要性变电站电气一次设备安装是电力工程施工中的重要组成部分，是对变电站电力系统基础设施设备安装的统称，主要包括变压器、变电站输电线路、断路器、电缆装置、隔离开关等等。

电气一次设备安装质量（主要指电气设备安装的质量水平，包括电气设备安装后运行的稳定性、可靠性、规范性等）的高低对变电站安全、稳定、高效运行存在直接影响。

由于变电站是保障电力系统运行稳定与安全的关键因素，承担着电能电压调整、电力变化、电能输送与配置的重要使命，因此在电网新建与改造过程中，提升变电站电气一次设备安装施工质量，促进变电站运行稳定与安全至关重要。

由于变电站具有电压大、电流数值高等特点，从而在变电站电气一次设备安装施工过程中，对电气一次设备安装的施工安全与质量控制提出了更高的要求。

与此同时，多年实践经验总结，发现在变电站电气一次设备安装施工过程中，影响安装施工安全与质量的因素有很多，如施工人员操作行为、设备安装管理水平、安装施工材料质量、设备选型等等，其中施工人员操作在各影响因素中所占比重相对较大。

220kV HGIS变电站的现场安装调试及质量控制摘要：为总结220kV HGIS变电站的现场安装调试过程及质量控制经验，以现场安装施工、调试验收的实际工作经验分析说明了其在实际工程应用中从工期、安全性、运行维护工作量等方面的优势。

以内蒙古某220kV HGIS变电站为例并在总结其它GIS变电站建设经验的基础上，介绍了HGIS 现场安装和调试中应注意的安装技术环节和质量控制、检查的重点，以供将来日渐增多的220kV HGIS 变电站安装、调试和运行维护参考。

关键词：HGIS变电站；安装调试；质量控制HGIS系统的概念HGIS（Hybridgasinsulationstation）设备的断路器、隔离开关、CT等设备同GIS设备结构完全一致，安放在SF6气体绝缘金属壳内，全部或部分采用气体而不采用处于大气压下的空气作为绝缘介质的金属封闭开关设备。

只是HGIS设备出线处通过套管引出，母线采用裸露的外导线，这种主设备与GIS设备形式相同、进出线处采用套管引出。

HGIS设备包括开关、刀闸、地刀、快速地刀、CT等一次设备及相应的二次控制、测量、监视装置和SF6气体系统。

国内外研究和实际运行经验都表明采用HGIS比GIS设备维修工作量和费用大为降低。

HGIS设备系统特别适合在用地紧张的城市变电站、企业变电站、山区、污秽严重的地区使用。

主要特点如下(1)小型化。

主设备采用绝缘性能较好的气体作绝缘，较大程度的缩小变电站的占地面积，占地省。

(2)可靠性高。

由于带电部分全部密封于惰性气体SF6中，不受外部积尘、积雪等外部影响，发生外部故障小。

(3)安全性能高。

所有电器设备封装与接地的金属外壳内，因而没有触电的危险，可有效保证人身安全和操作安全，气体为不可燃，无火灾危险。

(4)环境影响小。

因带电部分以金属外壳封闭，对电磁和静电实现屏蔽，无噪音和电磁干扰等问题。

（5）较GIS设备造价低、易修复和远期扩建。

HGIS设备弥补了因GIS 设备的母线造价很高且故障后短时间内难以修复和远期扩建不便等原因的不足问题。
