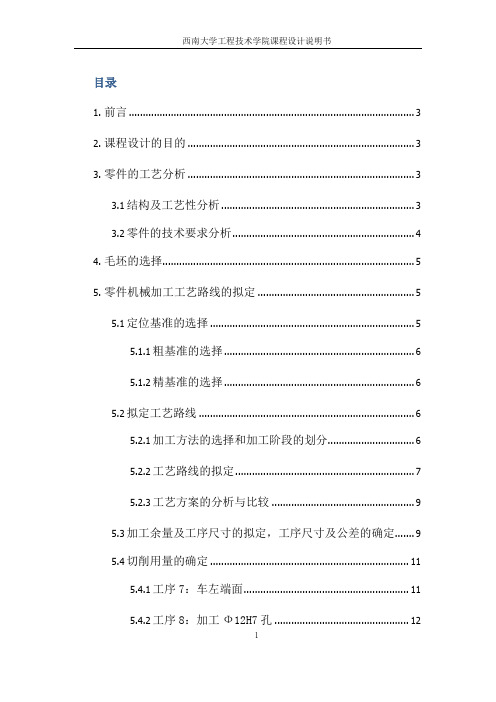

目录1. 前言 (3)2. 课程设计的目的 (3)3. 零件的工艺分析 (3)3.1结构及工艺性分析 (3)3.2零件的技术要求分析 (4)4. 毛坯的选择 (5)5. 零件机械加工工艺路线的拟定 (5)5.1定位基准的选择 (5)5.1.1粗基准的选择 (6)5.1.2精基准的选择 (6)5.2拟定工艺路线 (6)5.2.1加工方法的选择和加工阶段的划分 (6)5.2.2工艺路线的拟定 (7)5.2.3工艺方案的分析与比较 (9)5.3加工余量及工序尺寸的拟定,工序尺寸及公差的确定 (9)5.4切削用量的确定 (11)5.4.1工序7:车左端面 (11)5.4.2工序8:加工Ф12H7孔 (12)15.4.3 工序9:锪钻中心孔Ф16 (13)5.5 时间定额确定 (13)5.5.1工序8:加工Ф12H7孔时间定额的计算 (13)5.5.2 工序9:扩中心孔Ф16时间定额的计算 (14)6. 夹具设计 (14)6.1确定设计方法和要求 (14)6.2选择定位方式及定位元件 (15)6.3 确定导向装置 (15)6.4 确定夹紧机构 (16)7.小结 (16)参考文献 (16)21. 前言本次课程设计的对象为手柄套,该产品的年产量为50000件,备品率为10%,机械加工过程废品率为1%。
所以按零件的生产纲领计算公式N=Qn(1+a)(1+b)求得零件的年产量为55550件,现在已知此产品为轻型机械。
查表可确定生产类型为大批大量生产。
2. 课程设计的目的机械制造技术基础课程设计是作为未来从事机械制造技术工作的一次基本训练。
通过课程设计培养我们制定零件机械加工工艺规程和分析工艺问题的能力,以及设计机床夹具的能力。
在设计过程中,我们应熟悉有关标准和设计资料,学会使用有关手册和数据库。
并且还应该具有以下几种能力。
1、能熟练运用机械制造技术基础课程中的基本理论以及在生产实践中学到的实践知识,正确地解决一个零件在加工中的定位、夹紧以及工艺路线安排、工艺尺寸确定等问题,保证零件的加工质量。
机械课程设计手柄一、教学目标本课程的学习目标包括知识目标、技能目标和情感态度价值观目标。
知识目标要求学生掌握手柄的机械结构、工作原理和设计方法。
技能目标要求学生能够运用手柄的设计原理进行实际操作,提高动手能力和创新能力。
情感态度价值观目标要求学生培养对机械设计的兴趣和热情,增强团队合作意识和自主学习能力。
通过分析课程性质、学生特点和教学要求,明确课程目标,将目标分解为具体的学习成果。
学生将通过本课程的学习,能够理解和运用手柄的机械结构和工作原理,熟练掌握手柄的设计方法和技巧,培养创新意识和团队合作能力,提高自主学习能力和动手实践能力。
二、教学内容根据课程目标,选择和教学内容,确保内容的科学性和系统性。
教学大纲将明确教学内容的安排和进度,指出教材的章节和列举内容。
第1章:手柄的机械结构和工作原理•手柄的常见类型和结构特点•手柄的工作原理和作用第2章:手柄的设计方法•手柄的设计原则和步骤•手柄的设计要素和考虑因素第3章:手柄的实际操作和制作•手柄的制作工艺和技巧•手柄的操作方法和注意事项第4章:手柄的创新设计和优化•手柄的创新思路和设计方法•手柄的优化技术和改进方法通过以上教学内容的安排和进度,学生将能够系统地学习和掌握手柄的机械结构、工作原理、设计方法和实际操作技巧,培养创新意识和团队合作能力。
三、教学方法选择合适的教学方法,如讲授法、讨论法、案例分析法、实验法等,以激发学生的学习兴趣和主动性。
1.讲授法:通过教师的讲解和演示,向学生传授手柄的机械结构、工作原理和设计方法,引导学生理解和掌握相关知识。
2.讨论法:通过分组讨论和交流,让学生分享对手柄的设计理念和实际操作经验,培养学生的团队合作意识和创新思维。
3.案例分析法:通过分析具体的手柄设计案例,让学生了解和掌握手柄设计的要素和技巧,提高学生的设计能力和解决问题的能力。
4.实验法:通过动手实践和实验操作,让学生亲自体验手柄的制作和操作过程,培养学生的动手实践能力和创新意识。
目录 (1)设计任务书 (2)序言 (3)一、零件的分析 (3)(一)零件的作用 (3)(二)零件的工艺分析 (3)二、工艺规程设计 (4)(一)确定毛坯的制造形式 (4)(二)基面的选择 (4)1.粗基准的选择 (4)2.精基准的选择 (4)(三)制定工艺路线 (4)1.工艺路线方案一 (5)2.工艺路线方案二 (5)3.工艺方案的比较和分析 (6)(四)机械加工余量、工序尺寸及毛坯尺寸的确定 (7)1.机械加工余量 (8)2.工序尺寸和毛坯尺寸的确定 (9)三、专用夹具的设计 (9)(一)设计主旨 (9)(二)夹具设计 (9)1.定位基准的选择 (9)2.钻销力以及夹紧力的计算 (10)3.定位误差分析 (11)4.夹具设计及操作说明 (14)四、课程设计心得体会 (16)参考文献 (17)机械制造工艺与机床夹具课程设计是机械制造工艺与机床夹具课程设计课程教学的一个不可或缺的辅助环节。
它是我们全面运用课程及其有关选修课程的理论和实践知识进行加工工艺及夹具结构设计的一次重要实践。
我希望能通过这次设计巩固我们前面所学的知识,并深化我对它的理解,为以后更好地走向工作打下基础。
因知识和能力有限,设计过程难免会有许多不足之处,还请老师指正。
一、零件的分析图1.1 手柄套零件图(一)零件的作用题目给出的是机床用“手柄套”,如图1.1所示,它起着连接手柄和转轴的作用,主要是用来传递转矩,使转轴旋转,从而起到调控作用。
其中Ø12孔用来安装转轴,并通过两个Ø6H8mm孔进行轴向固定。
Ø8孔则用于安装手柄,借此来传递转矩。
Ø5H7mm孔只用于加工时的定位作用,通过它来保证3个径向孔的位置精度。
(二)零件的工艺分析手柄套主要有两组加工表面,她们相互间有一定的位置精度。
现分述如下:1. 以Ø12H7mm孔为中心的加工表面。
它包括,Ø16mm孔,Ø12H7mm孔,左右两端面,Ø45mm外圆面以及定位用的Ø5H7mm孔,它们在加工时互为基准,彼此相互联系来保证形状位置精度。
手柄项目总结报告在过去的几个月里,我们团队致力于开发和实施一款高品质的游戏手柄产品。
以下是该项目的总结报告:1. 项目背景:游戏手柄作为游戏体验的关键设备之一,对玩家的操控和游戏体验起着重要作用。
然而,市场上现有的游戏手柄产品在操控性、响应性和舒适度方面存在一些问题。
因此,我们决定开展这个项目,以开发一款高品质、操控性好、响应性强和舒适度优秀的游戏手柄产品,为用户提供更好的游戏体验。
2. 项目目标:- 提供良好的操控性和响应性,使玩家能够更精准地控制游戏角色和操作。
- 设计符合人体工学原理的手柄形状和按钮布局,提供舒适的手感和长时间游戏的可持续性。
- 关注耐用性和可靠性,确保手柄能够承受长时间和频繁的使用。
- 考虑与主流游戏平台的兼容性,以满足不同用户和游戏需求。
3. 项目实施:- 我们进行了市场调研,了解用户对游戏手柄的需求和现有产品的问题。
- 组建了跨功能团队,包括工程师、工业设计师和人机交互专家等领域的专业人员。
- 我们注重操控性和响应性,选择优质的材料和组件,确保手柄的按钮和控制杆能够提供准确的操作反馈。
- 在人机工程学方面,我们优化了手柄的形状和按钮布局,以提供舒适的手感和更佳的操控体验。
- 同时,我们注重手柄的耐用性和可靠性,通过优化材料和工艺,保证手柄能够承受长时间和频繁的使用。
- 我们确保手柄与主流游戏平台兼容,提供多平台游戏的支持。
4. 项目成果:- 我们成功开发了一款高品质、操控性好、响应性强和舒适度优秀的游戏手柄产品。
- 手柄具备良好的操控性和响应性,使玩家能够更精准地控制游戏角色和操作。
- 设计符合人体工学原理的手柄形状和按钮布局,提供舒适的手感和长时间游戏的可持续性。
- 手柄具备耐用性和可靠性,能够承受长时间和频繁的使用。
- 手柄与主流游戏平台兼容,能够满足不同用户和游戏需求。
5. 经验教训与展望:- 在项目实施过程中,我们遇到了一些挑战,如操控性优化、人机工程学的改进等。
产品设计手柄设计方案模板[产品设计手柄设计方案模板]设计目标:本设计方案旨在为产品手柄提供一个创新的设计,以提升用户的操控体验和产品的功能性。
通过合理的结构布局和外观设计,使得手柄更加符合人体工学原理,具备良好的握持感和操作舒适度。
一、整体设计:1.1 结构布局:手柄采用分段设计,包括底座、握持部分和按键部分。
底座固定在产品上,握持部分与底座连接,并且可以根据不同用户的手型尺寸进行调节。
按键部分位于握持部分上方,以便用户更方便地操作。
1.2 外观设计:手柄采用简洁而现代的外观设计,整体造型流线型,通过曲线和圆弧的结合,增加手柄的美感和动感。
表面采用防滑材料进行处理,以提供更好的握持稳定性和舒适度。
二、握持部分设计:2.1 尺寸调节:握持部分设计为可调节尺寸,以适应不同用户的手型尺寸。
通过杠杆机构或拉伸装置,用户可以根据自己的需要调整握持部分的宽度和长度,确保握持手柄时的舒适感和稳定性。
2.2 材质选择:握持部分采用柔软的橡胶或弹性材料制成,以增加握持手柄时的舒适感和减轻手部疲劳感。
材质表面设计有凹槽或细微凸点,以增加防滑性,确保用户握持时的稳定性。
三、按键部分设计:3.1 按键布局:按键部分设计合理的按键布局,根据不同产品的功能需求进行安排。
在保证按键数量和大小合适的前提下,尽量将重要的按键集中在用户握持手柄时可以方便操作的位置,以提高用户的便捷性。
3.2 反馈机制:为了增加用户的操作体验,按键部分设计了相应的反馈机制。
针对不同的按键,可以采用不同的反馈形式,如点击声音、震动反馈等,使用户操作时能够感知到按键的触发和操作结果。
四、附加功能设计:4.1 无线连接:手柄可以通过无线方式与产品进行连接,以减少使用时的线缆纠缠和限制,提供更大的灵活性和便捷性。
4.2 充电功能:手柄内置可充电电池,用户可以通过充电接口将手柄与电源连接,方便快捷地为手柄充电,提高续航能力,避免频繁更换电池的麻烦。
五、总结:通过以上设计方案,产品手柄可以在外观和功能两方面得到优化和提升。
机械制造技术课程设计任务书题目手柄套零件机械加工工艺规程及夹具设计(年产量为5000件)学号姓名主要内容:1、设计零件毛坯,绘制毛坯图。
2、制定该零件机械加工工艺路线,填写工艺过程卡。
3、设计Φ12H7孔加工工序过程,填写工序卡。
4、设计Φ12H7孔加工工序中所使用的专用夹具,绘制夹具装配图及其主要零件图。
5、编写课程设计说明书。
基本要求:在熟悉机械制造技术教材和相关参考资料的内容的基础上,阅读所发零件图图形,根据图形结构特点设计零件的毛坯结构,绘制零件毛坯图;根据零件的零件结构特点和各加工面的尺寸以及形位公差和表面精度,合理分配零件的各工序的加工方法;并结合毛坯尺寸确定制定工序的切削用量,填写工艺过程卡和工序卡;而后根据指定工序的加工情况,设计专用夹具,绘制夹具装配图及其主要零件图;最后编写设计说明书,对设计过程作出总结。
主要参考资料:[1]张世昌等.机械制造技术基础.北京:高等教育出版社.2007.5[2]柯建宏.机械制造技术基础课程设计.武汉:华中科技大学出版社.2008.8[3]王先逵.机械加工工艺手册(第2版).北京:机械工业出版社.2006.12 完成期限:指导教师签名:评审小组负责人签名:2014年月日1 前言 (4)2 零件的分析 (4)3确定毛坯的制造形式 (5)3.1 确定毛坯的尺寸公差和机械加工余量 (6)3.1.1. 公差等级 (6)3.1.2. 毛坯重量 (6)3.1.3. 棒料材质系数 (6)4. 机械加工工艺过程设计 (7)4.1定位基准的选择 (7)4.2 零件表面的加工方法 (8)4.3 制定机械加工工艺路线 (9)4.4 工艺方案的比较与分析 (10)5.确定机械加工余量及毛坯尺寸 (11)6.1 选择加工设备与工艺设备 (11)6.1.1 选择机床 (11)6.1.2 选择夹具 (12)6.1.3 选择刀具 (14)6.1.4 选择量具 (14)6.2 确定工序尺寸及加工余量 (15)6.2.1 端面工序尺寸及加工余量 (15)6.2.2 外圆柱面工序尺寸及加工余量 (16)6.2.3 孔的加工工序尺寸及加工余量 (17)7. 确定切削用量及其基本时间 (18)7.1 工序三粗车Φ45mm外圆的切削用量及基本时间 (19)7.1.1工序三切削用量的确定 (19)7.1.2检查机床功率 (20)7.1.3基本时间的确定 (21)7.2工序七加工Φ12H7mm孔的切削用量及基本时间 (21)7.2.1 确定进给量f (22)7.2.2 确定切削速度v (22)7.2.3 检验扭矩功率 (22)8 总结 (22)9参考文献 (23)1 前言这次课程设计是对所学各课程的一次深入的综合性的总复习,使我们能综合运用机械制造技术中的基本理论,通过有关手册、图表等技术资料,独立分析和解决工艺问题,初步具备了设计一个零件工艺规程的能力。
课程设计手柄一、教学目标本课程的教学目标是让学生掌握手柄的相关知识,包括手柄的定义、结构、功能和应用。
同时,培养学生对手柄设计和制造的兴趣,提高他们的创新能力和实践能力。
在技能方面,学生应能够独立分析和解决手柄相关的问题,具备一定的实践操作能力。
在情感态度价值观方面,学生应能够认识到手柄在现代社会中的重要性,培养对工程技术的尊重和热爱。
二、教学内容本课程的教学内容主要包括手柄的定义、结构、功能和应用。
首先,学生将学习手柄的定义,了解手柄的基本概念和特点。
接着,学生将学习手柄的结构,包括手柄的各个部分及其相互关系。
然后,学生将学习手柄的功能,了解手柄在不同场合下的作用和应用。
最后,学生将学习手柄的应用,了解手柄在不同行业和领域中的应用案例。
三、教学方法为了实现教学目标,本课程将采用多种教学方法,包括讲授法、讨论法、案例分析法和实验法。
首先,通过讲授法,教师将向学生传授手柄的基本知识和理论。
其次,通过讨论法,学生将对手柄的相关问题进行讨论和交流,提高他们的思考和分析能力。
然后,通过案例分析法,学生将分析实际中的手柄应用案例,提高他们的实践能力。
最后,通过实验法,学生将亲自动手制作和测试手柄,提高他们的实践操作能力。
四、教学资源为了支持教学内容和教学方法的实施,本课程将选择和准备适当的教学资源。
教材方面,将选择权威、实用的教材,如《手柄设计与制造》。
参考书方面,将推荐一些相关的参考书籍,如《手柄技术手册》。
多媒体资料方面,将制作和收集一些与手柄相关的多媒体课件、视频和图片,以便于生动、直观地展示手柄的相关知识。
实验设备方面,将准备一些手柄制作和测试所需的设备,如3D打印机、传感器等。
五、教学评估本课程的评估方式将包括平时表现、作业和考试等。
平时表现将根据学生在课堂上的参与度、提问和回答问题的情况进行评估。
作业将包括练习题、项目设计和实验报告等,将根据学生的完成情况和质量进行评估。
考试将包括期中和期末考试,将根据学生的成绩进行评估。
项目一手柄造型设计与加工学习目标及学习结构图:本项目实例比较简单,通过本项目的学习,让学生了解UG功能的强大。
主要介绍UG NX6软件中草图绘制、实体建模操作方法及工程图设计技巧;通过典型工作任务的学习形式,达到熟练运用该软件并实现实体建模及出工程图的目的,最终完成零件的车削仿真加工、生成NC程序。
在实训条件允许的情况下,加工出手柄零件。
手柄造型设计与加工任务1 手柄造型设计草图绘制回转命令圆柱体命令倒斜角命令螺纹任务2 工程图工程图管理添加基本视图添加投影视图添加正等轴侧图基本尺寸标注表面粗糙度符号注释任务3 手柄车削仿真加工车削加工环境UG NX6.0加工界面介绍车削加工子类型实操演练该过程在实训车间完成。
拓展训练内孔车削加工技能提升训练训练1训练2训练3训练4训练5学习要求:●掌握使用UG NX6建模的一般思路和流程;●理解并基本掌握建模的一般技巧;●草图绘制、旋转命令的灵活应用;●基本体、螺纹等命令的灵活应用;●掌握使用UG NX6制作工程图的操作方法;●掌握使用UG NX6车削加工的操作方法和技巧。
学习案例:实例名称加工效果图手柄模型酒杯模型子弹模型任务1 手柄造型设计任务导读:UG NX6具有强大的实体建模功能,对于一般机械类零件的建模,只要掌握实体建模的一般思路和操作技巧。
在建模前通过分析理清思路是成功建模的关键。
【任务引入】在实际生活中,大家都见过各式各样的手柄,下面我们以如图3.1所示手柄为例,介绍使用基本体、旋转命令建立其三维实体模型。
通过对该图的练习,熟悉UG NX 6的建模界面和基本工具的使用,掌握利用基本体素特征快速建立简单模型的方法,为以后的学习打好基础。
图1.1-1手柄零件图【任务分析】从图1.1-1中可以看出,该模型比较简单,结构不复杂,可以通过先绘制草图,再用旋转命令即可完成此模型的创建。
左端部分使用基本体素特征中的圆柱体命令即可生成实体模型。
【相关知识点——草图】1.1草图的基本环境草图是UG 建模中建立参数化模型的一个重要工具。
在绘制草图曲线时可以添加各种尺寸约束或几何约束,从而可以更加精确地控制绘制的曲线。
在菜单栏单击【插入】/【草图】,或单击【特征】工具条中的【草图】图标,进入草图界面,系统弹出如图1.1-2所示【创建草图】对话框,要求用户指定一个草图平面,系统默认选择【XC-YC 平面】,单击【确定】按钮,即可进入草图环境,如图1.1-3所示。
(草图平面是草图曲线所在的平面,由用户指定。
草图工作平面的选择是草图绘制的第一步,要创建的所有草图元素都必须在指定的平面内完成)图1.1-2“创建草图”对话框 图1.1-3草图环境 1.2 草图环境基本参数设置在草图的工作环境中,为了更准确、有效地绘制草图,需要进行草图文本高度、小数位数和默认前缀名称等基本参数的设置。
单击【首选项】/【草图】选项,弹出“草图首选项”对话框,如图1.1-4所示。
1. 草图样式:主要用于设置草图尺寸、文本高度,以及控制草图原点的确定方式。
2. 会话设置:主要用于控制视图方位、捕捉误差范围等。
3.部件设置:在选项卡中单击各类元素后的颜色块,将打开“颜色”对话框。
可以对各种元素颜色进行设置,单击【继承自用户默认设置】按钮,将恢复系统默认的颜色,以便选择新的颜色。
1、一般情况:在绘制草图之前,将“草图样式”中的“表达式”改为“值”,这样绘制草图标注时就不会显得凌乱。
如图1.1-5所示。
2、若要使用参数化建模,建议将“草图样式”中的“表达式”保持不变。
3、若在绘制草图之前忘记修改将“表达式”改为“值”,也可以在电脑的最左上角【草图】/【草图样式】进行修改。
如图1.1-6(a )所示。
4、在图1.1-5中尺寸没有小数位单击【首选项】/【注释】,如图 所示中的“0”改为“1”,如图1.1-6(b )所示。
其结果如图1.1-6(c )所示。
但尺寸将要重新标注。
图1.1-4“草图首选项”对话框图1.1-5样式为“表达式”与“值”(a)(b)(c)图1.1-6“草图首选项”对话框1.3 草图工具条创建和编辑草图是草绘图形的主要内容,通过“草图曲线”工具栏可以在草图中创建轮廓、直线、圆弧、圆、圆角、矩形和样条曲线等基本几何元素,为三维建模或编辑模型提供参数依据。
“草图工具”功能主要用于绘制和编辑各种草图曲线,工具条如图1.1-7所示。
图1.1-7草图工具1、该工具条中可以把鼠标直接放在图标上,就会显示出是什么命令,如图1.1-8所示。
图1.1-8草图工具2、也可以用鼠标点击在如图1.1-10所示中①处,在“文本在图标下面”前面打钩。
结果如图1.1-9所示。
①②图1.1-9草图工具图1.1-10草图工具1.4 草图的约束草图的约束就是用来限制草图的形状,它包括几何约束(图1.1-11)和尺寸约束(图1.1-12)两种。
几何约束用于建立两个或多个草图对象之间的位置关系,尺寸约束是用来限制草图对象的长度、直径、角度等形状关系。
图1.1-11几何约束几何约束用于限制草图各个对象之间的相互位置和形状关系。
可通过手动和自动方式进行添加。
尺寸约束的作用在于限制草图对象的大小以及图形对象之间的位置关系。
简单的说:就相当于标注尺寸。
图1.1-12尺寸约束在添加草图约束过程中要注意以下几个问题:①多个关联对象间添加约束时要注意对象间的关系,如果约束添加不当就会产生错误信息;②添加约束时不要对同一个对象添加重复或相互矛盾的多个约束;③在添加约束时要注意添加的顺序,应对各个对象逐个添加,这样可避免产生过约束;④在对某个对象添加了某种约束后,其后续进行的约束限制应与前面的约束相对应。
1.5 草图的基本操作草图的基本操作功能主要有镜像曲线、偏置曲线、添加现有的曲线和投影曲线等。
如图1.1-13所示。
图1.1-13基本操作1、在绘制过程中,按键盘上的【Esc】键退出连续绘制模式。
2、在两个输入框之间转换,可使用键盘上的【Tab】键。
3、草图绘制之初可不必考虑对象的精确位置和尺寸,待完成草图对象后,再统一用约束进行控制。
4、对于不同的选择对象,系统会弹出不同的约束选择框,此时要注意根据需要进行选择。
若是要建立多个对象之间的约束,也同样可依次选择有相互约束关系的多个对象,此时系统弹出的对话框会随选择对象的不同而发生变化,要注意选择哦。
1、添加现有的曲线:用于将已有的不属于草图对象的点或曲线,添加到当前的草图平面中。
2、投影曲线:是指将能够抽取的对象(关联和非关联曲线、点或捕捉点,包括直线的端点以及圆弧和圆的中心)沿垂直于草图平面的方向投影到草图平面上。
选择要投影的曲线或点,系统将曲线从选定的曲线、面或边上投影到草图平面或实体曲面上,成为当前草图对象,如图1.1-14所示。
图1.1-14投影曲线图1.1-15偏置曲线3、偏置曲线:是指对草图平面内的曲线或曲线链进行偏置,并对偏置生成的曲线与原曲线进行约束。
偏置曲线与原曲线具有关联性,即对原曲线进行的编辑修改,所偏置的曲线也会自动更新。
如图1.1-15所示。
4、镜像曲线:是指将草图几何对象以指定的一条直线为对称中心线,镜像复制成新的草图对象。
镜像的对象与原对象形成一个整体,并且保持相关性。
操作过程中,应先选择“中心线”,后选择镜像对象,之后镜像线就会自动变为中心线状态。
如图1.1-16所示。
图1.1-16镜像曲线图1.1-17转换至/自参考对象5、转换至/自参考对象:利用此框可将草图对象转换为参考对象。
对于草图对象来说,根据其作用不同,可分为活动对象和参考对象。
活动对象主要用于实体造型;参考对象主要起辅助作用,在绘图区以暗颜色和双点划线显示,不参与实体造型。
如图1.1-17所示。
【任务实施——草图绘制】具体操作步骤如下:绘制草图的方式方法很多,可以选择自己认为操作简单的步骤进行绘制,所以大家要灵活使用草图绘制方法。
●步骤1、新建零件●(1)启动UG NX6.0软件,新建文件shoubing.prt。
●(2)单击图标,弹出“创建草图”对话框,选择XC-YC平面为草绘平面,如图1.1-18所示,进入草图界面。
图1.1-18“创建草图”对话框及坐标系步骤2、创建手柄外轮廓(1)单击配置文件,绘制如图1.1-19所示。
按键盘上的【Esc】键退出。
图1.1-19绘制轮廓注意:①在绘制第一条直线的时候,一定要注意一下鼠标旁边的值,如图1.1-20所示。
此值不能与自己绘制的直线尺寸差别太远,要不能会难操作一点。
若值接近绘图尺寸会方便操作。
②在使用配置文件命令时,按住鼠标左键不放进行直线与圆弧之间的切换时候不好用时,也可以点击如图1.1-21所示的直线与圆弧之间的切换。
图1.1-20配置文件参数图1.1-21配置文件(2)单击圆的命令:在绘图区任意绘制圆。
如图1.1-22所示。
图1.1-22绘制圆由于UG NX6.0不能识别中文,因此在输入文件名称和保存文件夹时,不能出现中文汉字及中文符号。
特别是保存文件的路径名称当中也不能出现中文。
(3)单击圆弧的命令:在绘图区任意绘制圆弧。
如图1.1-23所示。
图1.1-23绘制圆弧(4)单击约束命令:约束两圆弧之间相切,小圆的圆心、小圆弧的圆心及直线约束在X轴上。
如图1.1-24所示。
图1.1-24添加约束(5)将草图样式中“表达式”改为“值”,单击自动判断的尺寸:在绘图区标上各自的尺寸。
如图1.1-25所示。
图1.1-25标注尺寸(6)分别单击快速修剪/快速延伸:在图形中整个外轮廓全部变成绿色,即完全约束到位。
如图1.1-26所示。
(7)单击按钮,完成草图的绘制。
图1.1-26最终效果图【相关知识点——实体建模】1.6扫描特征——回转命令单击【插入】/【设计特征】/【回转】命令或单击“特征”工具栏中的按钮,系统弹出“回转”对话框,如图1.1-27所示。
回转操作一般步骤如下。
(1)选择要回转的曲线、边、面或片体。
(2)在“开始”数值框设置对象进行回转时的起始角度。
(3)在“结束”数值框设置对象进行回转的结束角度。
(4)指定某一曲线或在“自动判断的矢量”中选择某一矢量作为回转轴,单击【确定】即可。
1.7基本体素特征——圆柱体命令单击【插入】/【设计特征】/【圆柱】选项或单击“圆柱”图标,弹出“圆柱”对话框。
其“类型”下拉列表如图1.1-28所示。
各选项的含义如下。
系统提供了两种创建圆柱的方式:(1)轴、直径和高度:先指定圆柱体的矢量方向和底面的中点位置,然后设置其直径和高度即可。
(2)圆弧和高度:先指定圆柱的高度,再按所选择的圆弧创建圆柱。
在该对话框中,首先选择一个圆弧,然后在“尺寸”栏中输入高度,选择相应的布尔运算单击【确定】即可完成圆柱的创建。
图1.1-27“回转”对话框图1.1-28“圆柱”对话框1.8编辑特征——倒斜角命令单击【特征操作】工具条中的【倒斜角】按钮,弹出如图1.1-29所示【倒斜角】对话框。
