主要电气设备绝缘电阻检查

变压器绝缘电阻测试标准及现场测量方法变压器是电力系统中重要的电气设备之一，用于改变交流电压，使之适应不同的输配电要求。

在变压器运行过程中，绝缘电阻的测量是一项必要的检测工作。

本文将详细介绍变压器绝缘电阻测试的相关标准要求以及现场测量方法。

一、变压器绝缘电阻测试标准要求变压器绝缘电阻测试主要参考国际电工委员会（IEC）标准以及国家标准。

目前国际上广泛采用的标准为IEC 60076-1《电力变压器的结构、技术特性和试验》和IEC 60076-3《电力变压器试验》。

国内标准参考了国际标准，并根据国内实际情况做出了一些调整，包括GB/T 6451《电力变压器试验规程》和DL/T596《变压器绝缘电阻和介损测试技术导则》等。

根据标准的要求，变压器绝缘电阻测试主要包括以下几个方面：1. 绝缘电阻测量的测试电压与电流范围：测试电压一般分为工频电压和直流电压。

工频电压一般为500V或1000V；直流电压一般为1000V或5000V。

测试电流一般不超过1mA。

2. 测试时间：标准一般要求绝缘电阻测试时间为1分钟，也有要求为2分钟的。

3. 测试环境条件：测试环境要求相对湿度不超过80%，温度在20℃±5℃。

4. 测试方法：绝缘电阻测试一般采用万用电表或专用绝缘电阻仪进行。

测试电源应具备足够的稳定性和准确性。

二、变压器绝缘电阻现场测量方法变压器绝缘电阻的现场测量方法需要严格按照标准要求进行，具体步骤如下：1. 准备工作：检查测试仪器的状态，确保测试仪器处于良好工作状态，如电池电量充足，测试仪器存储空间足够等。

2. 测量前的准备：断开变压器的电源，确保变压器处于安全状态。

清除表面污垢，保证测量点的干净。

3. 连接测量仪器：将测试电极连接到变压器的高压绕组与地之间，低压绕组与地之间。

注意保持电极与测量点的良好接触，以减小接触电阻。

4. 开始测量：打开测试仪器，设置测试电压和测试时间等参数。

启动测量仪器，观察并记录测量结果。

如何判断电气线路和设备的绝缘电阻是否符合标准2014-04-09华力特电气高压试验电力抢修维保判断电气线路和设备的绝缘电阻是否符合标准如下：不同的线路和设备，对其绝缘电阻有不同的要求。

一般来说，高压较低压要求高，新设备较老设备要求高，移动设备较固定设备要求高。

以下几种主要线路和设备的绝缘电阻如果不低于所列值，则可判定它们的绝缘电阻符合标准：（1）新装或大修后的低压线路和设备，其绝缘电阻不低于0.5兆欧；运行中的线路和设备，平均每伏工作电压的绝缘电阻不低于1000欧（对于潮湿场所的线路和设备，允许降低为500欧）。

（2）携带式电气设备的绝缘电阻不低于2兆欧。

（3）配电盘二次线路的绝缘电阻不低于1兆欧（在潮湿环境允许降低为0.5兆欧）。

（4）10千伏高压架空线路每个绝缘子的绝缘电阻不低于300兆欧；35千伏及以上者不低于500兆欧。

（5）运行中的6～10千伏和35千伏电力电缆的绝缘电阻分别不低于400～1000兆欧和600～1500兆欧（干燥季节取较大值，潮湿季节取较小值）。

（6）高压电气设备的吸收比大于1.3（从开始测量绝缘电阻算起，第60秒的绝缘电阻与第15秒的绝缘电阻之比，称为吸收比；吸收比越大，设备的绝缘性能越好）。

（7）电力变压器的绝缘电阻不低于出厂时的75%，或不低于表中的所列值。

行比较而得出的。

由于不同长度的试样电缆有不同的绝缘电阻值，为了统一尺度，国家标准规定换算到1km。

换算公式为：RL=RXL。

：式中：RL--每千米电缆绝缘电阻的换算值，MΩ‧kmRX--试样电缆的绝缘电阻值，MΩL--试样电缆的有效测量长度，km例如：试样电缆长10m，绝缘电阻测量结果为22400MΩ，则此电缆RX=22400×0.01=224(MΩ‧km)。

需要指出的是：上述换算公式仅为换算需要而制订的，并不表示绝缘电阻和长度成线性反比例关系。

例如：电缆测试报告中RX为224MΩokm，则500m长度时不能认为绝缘电阻是448MΩ(224÷0.5)。

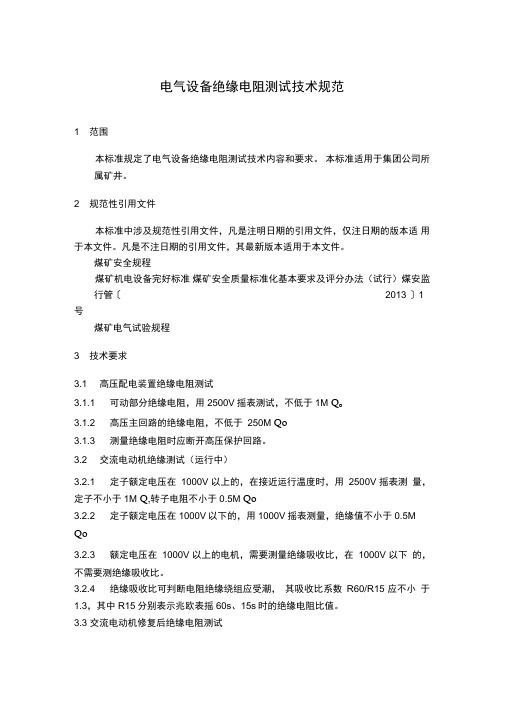

电气设备绝缘电阻测试技术规范1 范围本标准规定了电气设备绝缘电阻测试技术内容和要求。

本标准适用于集团公司所属矿井。

2 规范性引用文件本标准中涉及规范性引用文件，凡是注明日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本适用于本文件。

煤矿安全规程煤矿机电设备完好标准煤矿安全质量标准化基本要求及评分办法（试行）煤安监行管〔2013 〕1号煤矿电气试验规程3 技术要求3.1 高压配电装置绝缘电阻测试3.1.1 可动部分绝缘电阻，用2500V摇表测试，不低于1M Q o3.1.2 高压主回路的绝缘电阻，不低于250M Qo3.1.3 测量绝缘电阻时应断开高压保护回路。

3.2 交流电动机绝缘测试（运行中）3.2.1 定子额定电压在1000V 以上的，在接近运行温度时，用2500V 摇表测量，定子不小于1M Q,转子电阻不小于0.5M Qo3.2.2 定子额定电压在1000V以下的，用1000V摇表测量，绝缘值不小于0.5M Qo3.2.3 额定电压在1000V 以上的电机，需要测量绝缘吸收比，在1000V 以下的，不需要测绝缘吸收比。

3.2.4 绝缘吸收比可判断电阻绝缘绕组应受潮，其吸收比系数R60/R15 应不小于1.3，其中R15分别表示兆欧表摇60s、15s时的绝缘电阻比值。

3.3 交流电动机修复后绝缘电阻测试3.3.1 修复后电机测量绕组相与相、相与地之间的绝缘电阻，对于绕线式转子电动机，还应测量转子绕组的绝缘电阻。

332 对于额定电压在500V以下的电机用500V摇表测量，500V〜3000V之间的电机用1000V摇表；3000V以上的电机用2500V的摇表。

3.3.3 500V以下的电机，修复后的绝缘电阻不低于1 M Q, 500V以上的电机，修复后绕组的绝缘电阻不低于5M Q。

3.3.4 修复后的大容量电机，还应测试绝缘吸收比。

3.4 直流电动机修复后绝缘电阻测试3.4.1 直流电机绕组的绝缘电阻，应在热态或温升试验后立即进行测定，应不低于下列所求得的数值。

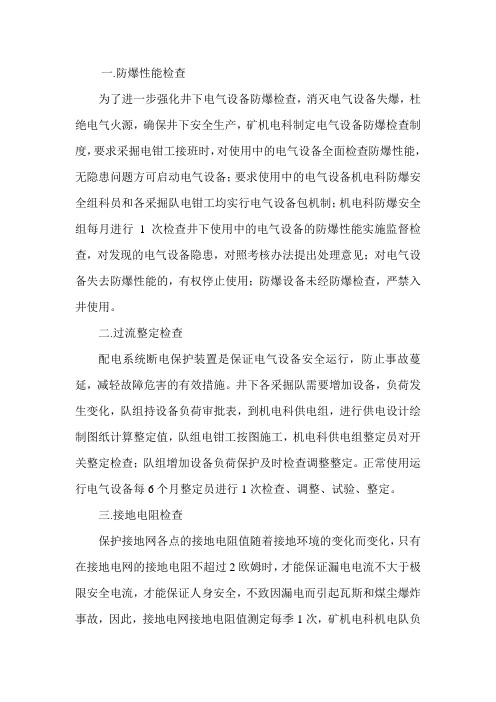

一.防爆性能检查
为了进一步强化井下电气设备防爆检查，消灭电气设备失爆，杜绝电气火源，确保井下安全生产，矿机电科制定电气设备防爆检查制度，要求采掘电钳工接班时，对使用中的电气设备全面检查防爆性能，无隐患问题方可启动电气设备；要求使用中的电气设备机电科防爆安全组科员和各采掘队电钳工均实行电气设备包机制；机电科防爆安全组每月进行1次检查井下使用中的电气设备的防爆性能实施监督检查，对发现的电气设备隐患，对照考核办法提出处理意见；对电气设备失去防爆性能的，有权停止使用；防爆设备未经防爆检查，严禁入井使用。

二.过流整定检查
配电系统断电保护装置是保证电气设备安全运行，防止事故蔓延，减轻故障危害的有效措施。

井下各采掘队需要增加设备，负荷发生变化，队组持设备负荷审批表，到机电科供电组，进行供电设计绘制图纸计算整定值，队组电钳工按图施工，机电科供电组整定员对开关整定检查；队组增加设备负荷保护及时检查调整整定。

正常使用运行电气设备每6个月整定员进行1次检查、调整、试验、整定。

三.接地电阻检查
保护接地网各点的接地电阻值随着接地环境的变化而变化，只有在接地电网的接地电阻不超过2欧姆时，才能保证漏电电流不大于极限安全电流，才能保证人身安全，不致因漏电而引起瓦斯和煤尘爆炸事故，因此，接地电网接地电阻值测定每季1次，矿机电科机电队负。

变压器绝缘电阻测试标准及现场测量方法变压器是电力系统中重要的电气设备之一，用于改变交流电压，使之适应不同的输配电要求。

在变压器运行过程中，绝缘电阻的测量是一项必要的检测工作。

本文将详细介绍变压器绝缘电阻测试的相关标准要求以及现场测量方法。

一、变压器绝缘电阻测试标准要求变压器绝缘电阻测试主要参考国际电工委员会（IEC）标准以及国家标准。

目前国际上广泛采用的标准为IEC 60076-1《电力变压器的结构、技术特性和试验》和IEC 60076-3《电力变压器试验》。

国内标准参考了国际标准，并根据国内实际情况做出了一些调整，包括GB/T 6451《电力变压器试验规程》和DL/T596《变压器绝缘电阻和介损测试技术导则》等。

根据标准的要求，变压器绝缘电阻测试主要包括以下几个方面：1. 绝缘电阻测量的测试电压与电流范围：测试电压一般分为工频电压和直流电压。

工频电压一般为500V或1000V；直流电压一般为1000V或5000V。

测试电流一般不超过1mA。

2. 测试时间：标准一般要求绝缘电阻测试时间为1分钟，也有要求为2分钟的。

3. 测试环境条件：测试环境要求相对湿度不超过80%，温度在20℃±5℃。

4. 测试方法：绝缘电阻测试一般采用万用电表或专用绝缘电阻仪进行。

测试电源应具备足够的稳定性和准确性。

二、变压器绝缘电阻现场测量方法变压器绝缘电阻的现场测量方法需要严格按照标准要求进行，具体步骤如下：1. 准备工作：检查测试仪器的状态，确保测试仪器处于良好工作状态，如电池电量充足，测试仪器存储空间足够等。

2. 测量前的准备：断开变压器的电源，确保变压器处于安全状态。

清除表面污垢，保证测量点的干净。

3. 连接测量仪器：将测试电极连接到变压器的高压绕组与地之间，低压绕组与地之间。

注意保持电极与测量点的良好接触，以减小接触电阻。

4. 开始测量：打开测试仪器，设置测试电压和测试时间等参数。

启动测量仪器，观察并记录测量结果。

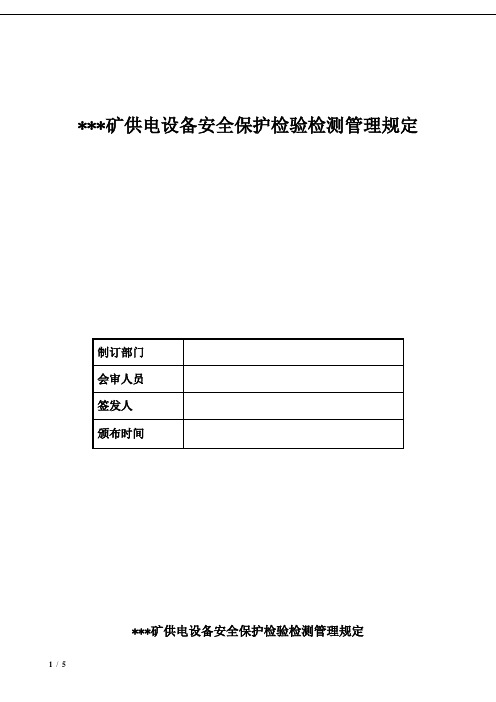

***矿供电设备安全保护检验检测管理规定***矿供电设备安全保护检验检测管理规定总则为加强矿山供电设备管理，确保设备正常运行，避免供电事故发生，根据《金属、非金属矿山规程》规定，结合矿山实际情况对供电设备安全保护检验检测作出如下规定。

一、管理职责机电部负责组织实施供电设备检验检测的相关工作，采区机电工负责该工作的落实。

二、管理规定1．高压设备的绝缘耐压检验检测每年一次，由机电部负责有资质的单位现场检验检测，并出具检验检测报告。

高压设备包括：变压器、高压开关柜。

2．高压电缆耐压试验每年一次，有机电负责联系有资质的单位检验检测。

3．主要电气设备的绝缘电阻由采区机电工每季度检测一次，并认真填写电气设备绝缘测试记录。

主要设备包括：主扇风机电机、主水泵电机、空压机电机、下井高压电缆。

4．每季度采区机电工负责对各配电点主接地极的电阻值进行测定，认真填写主接地极电阻测试记录。

5．采区机电工每周对井下及地面各配电点漏电保护开关进行检漏试验，认真填写检漏试验记录。

6．采区机电工对高压配电开关的漏电、过流、接地保护每季度试验一次，认真填写记录。

三、考核办法1、检查发现记录未及时填写，处罚200元/次。

2、记录填写弄虚作假，处罚200元/次。

3、各配电点电气设备安全保护失效，未及时处理，处罚200元/次。

四、附则1．本规定由金中矿区负责解释。

2．本规定自发布之日起施行。

附件：1 电气设备绝缘测试记录2 漏电检测试验记录注：绝缘电阻测试每季度一次，测试项目：主水泵、主扇、空压机、主接地极、下井高压电缆、变压器4/ 55/ 5。

各种电气设备绝缘的摇测方法一、配电变压器绝缘电阻的摇测配电变压器在安装或检修后投入运行前以及长期停用后，都要用电压为1000~2500V的摇表测量绕组绝缘电阻，测得的数值和测量时的油温应记入变压器档案内。

将测得的数值与配电变压器在使用期间测得的绝缘电阻值相比较，以判断变压器的绝缘状况。

如果配电变压器的绝缘电阻猛然降至初始值的50%，或更低时，应予更换大修。

所测绝缘电阻的准确性，与测量方法和测量时的天气情况有非常密切的关系，测量时应注意以下事项:1、测量条件。

选择温度在5℃以上，湿度在70%以下的天气进行测量;2、测量电压。

摇测配变绝缘电阻应使用1000V或2500V的摇表，对变压器历次绝缘电阻进行比较时，所用摇表应为相间电压等级;3、测量项目。

应测量配变一次绕组对二次绕组，一次绕组对地（配变铁芯或外壳）和二次绕组对地的绝缘电阻值;4、测量安全。

测量前后，应将配变一次侧和二次侧各出线端分别接地放电，零线亦应断开，使绕组上残存的静电荷放尽，以保证安全。

二、高压与低压避雷器绝缘电阻的摇测摇测高压阀型避雷器绝缘电阻，用1000V或2500V摇表;摇测低压380V避雷器应使用500V或1000V摇表，将摇表两测试线分别接在避雷器的上、下接线柱上。

高压阀型号避雷器绝缘电阻标准见下表:低压380V避雷器绝缘电阻值不应小于1MΩ。

三、绝缘子绝缘电阻的摇测用500~1000V摇表摇测低压绝缘子的绝缘电阻其值应不低于1MΩ。

摇测方法如下:1、针式绝缘子。

将摇表（-）测试线接在铁脚上，连接线（+）连在螺丝刀的金属杆上，测试人员载绝缘手套，握着螺丝刀木柄，使螺丝刀金属尖（刀）在针式绝缘子顶部及颈部周围滑动。

滑动时，摇动摇表进行绝缘测量。

2、线轴式和蝶式绝缘子。

测量时，可在中间颈部圆周上绑一圈铜丝，将摇表的一根线连接在铜丝上，摇表的另一根线接在绝缘子的铁架上或铁担上。

3、单独对新的线轴式绝缘子摇测时比较费时。

绝缘电阻的正确测量方法一、测试内容施工现场主要测试电气设备、设施和动力、照明线路的绝缘电阻。

二、测试仪器测试设备或线路的绝缘电阻必须使用兆欧表（摇表），不能用万用表来测试。

兆欧表是一种具有高电压而且使用方便的测试大电阻的指示仪表。

它的刻度尺的单位是兆欧，用MQ表示。

在实际工作中，需根据被测对象来选择不同电压等级和阻值测量范围的仪表。

而兆欧表测量范围的选用原则是：测量范围不能过多超出被测绝缘电阻值，避免产生较大误差。

施工现场上一般是测量 500V 以下的电气设备或线路的绝缘电阻。

因此大多选用 500V ，阻值测量范围 0 ------------------------------------------------- 250MQ的兆欧表。

兆欧表有三个接线柱：即L （线路）、E （接地）、G （屏蔽），这三个接线柱按测量对象不同来选用。

三、测试方法 1、照明、动力线路绝缘电阻测试方法线路绝缘电阻在测试中可以得到相对相、相对地六组数据。

首先切断电源，分次接好线路，按顺时针方向转动兆欧表的发电机摇把，使发电机转子发出的电压供测量使用。

摇把的转速应由慢至快，待调速器发生滑动时，要保证转速均匀稳定，不要时快时慢，以免测量不准确。

一般兆欧表转速达每分钟120 转左右时，发电机就达到额定输出电压。

当发电机转速稳定后，表盘上的指针也稳定下来，这时指针读数即为所测得的绝缘电阻值。

测量电缆的绝缘电阻时，为了消除线芯绝缘层表面漏电所引起的测量误差，其接线方法除了使用“L”和“ E”接线柱外，还需用屏蔽接线柱“G”。

将“ G”接线柱接至电缆绝缘纸上。

2、电气设备、设施绝缘电阻测试方法首先断开电源，对三相异步电动机定子绕组测三相绕组对外壳（即相对地）及三相绕组之间的绝缘电阻。

摇测三相异步电动机转子绕组测相对相。

测相对地时“E”测试线接电动机外壳，“L”测试线接三相绕组。

即三相绕组对外壳一次摇成；若不合格时则拆开单相分别摇测；测相对相时，应将相间联片取下。

电气设备遥测绝缘标准
1、配电变压器绝缘电阻遥测：3－10KV：300兆;20－35KV：400
兆欧.
在运行前，用1000--2500v的摇表测量绕组绝缘电阻,测得的阻值与使用期间测得的电阻值比较，如绝缘电阻猛降至初始值的50％，应予更换大修.
2、高低压避雷器绝缘电阻遥测
1）遥测高压避雷器，用1000--2500V摇表，绝缘电阻不应小于1兆欧/kV
2）遥测低压380V避雷器，用500V摇表，绝缘电阻不应小于1兆欧3、绝缘子绝缘电阻遥测：高压绝缘子绝缘电阻不应小于1兆欧/kV;380V设备用500V摇表测量大于0．5兆欧.
4、电力电缆遥测：1－3KV：50兆欧6KV以上：100兆欧
5、电动机遥测：380V设备用500V摇表测量大于0．5兆欧
IKV以上设备，用1KV或2500V摇表测量：绝缘电阻不应小于1兆欧/kV.
备注：电器设备遥测绝缘值应和上次遥测绝缘值做比较，如没有太大变化，可按上面所列标准执行;如反差太大,应仔细查明原因,严禁盲目送电.。
