48V 铅酸储电池充电器设计方案第一章 总体设计方案1 系统设计根据课题的要求,系统采用开关电源,通过脉冲电流的方式来实现充电的目的。
由市电送来的220V 交流电经变压器降压、桥式整流、可控硅调频后送给蓄电池进行充电。
2 方案策略用单结晶体管触发电路实现触发信号频率的调制方案。
蓄电池充电时,先通过变压器将220V 市电降压为56V 交流电,然后通过桥式整流得到全波直流电、最后通过可控硅调频后的脉冲电流为蓄电池供电。
脉冲电流的频率主要取决于单节晶体管触发电路发出的触发信号的频率,通过调节RC 电路的R 值,使电容器的充电时间发生改变,单节晶体管的关断时间发生改变,从而改变了输出触发信号的占空比,这个触发信号送给可控硅,从而便调节可控硅在一个周期关断和导通的时间,从而实现控制可控硅输出脉冲电流大小。
这种方法技术简单、成熟、有多年的实用经验、所需的元器件少、成本低,安全可靠,适应市电输入围宽都是其主要的优点。
如下图1.1方框图图1.1 总体方框图第二章 蓄电池的选择蓄电池是电瓶式扫地车上主要能源装置,其作用包括:向驱动系统、滚扫系统和仪表供电。
1 蓄电池的种类、特点蓄电池的种类一般可分为铅酸电池、铅酸免维护电池及镍镉电池等,它们各自的特点如下:铅酸电池:也称为汽车用电池(需加水维护),充放电时会产生氢气,安置地点必须设置在通风处以免造成危险;电解液呈酸性,会腐蚀金属;价格低廉。
铅酸免维护电池:密封式充电不会产生任何有害气体,摆设容易,不需考虑安置地点通风问题,免保养,免维护;放电率高,特性稳定,价格较高。
镍镉电池:用于特殊场合及特殊设备上,水为介质,充放电不会产生.有害气体;失水率低,但需要固定时间加水及保养;放电特性最佳;可放置于任何恶劣环境。
2 蓄电池的选择电机是电瓶式扫地车主要消耗源,其次是继电器和仪表车,根据驱动组和电器控制组提供的资料,电机总功率为1600W ,额定电压为48V;继电器和仪表总功率为5W,额定电压为48V 。
目前矿用永磁操动机构馈电开关智能控制器采用铅酸蓄电池作为备用电源。
传统的铅酸蓄电池充电方法有恒流限压充电和恒压限流充电,但充电效果都不是很理想,一方面这些方法充电时间过长,温升过快。
另一方面,充电过程中存在过充和欠充现象[1].专家研究表明:铅酸蓄电池充电过程对其寿命影响最大,过充电、充电不足以及温升都是引起电池故障的主要原因[2,3].基于以上原因,系统根据蓄电池的充电特性,采用基于sugeno 推理的模糊PID 控制算法,设计了以atmega16 单片机为核心的智能充电器,它能够实时采集电池充电过程中的电流、电压、温度等模拟量,使充电始终在最佳状态下进行,实现了高效、快速、无损的充电过程。
1 系统总体结构设计系统选取ATMEL 公司生产的 atmega16 单片机作为核心控制芯片。
总体结构包括:电源模块、充电主电路模块、模拟量检测模块、显示及报警模块和IGBT 驱动模块。
系统总体结构如图1 所示。
图1 系统总体结构图在充电过程中,单片机实时采集电池充电过程中的电流、电压和温度等模拟量,通过其内部的A/D 转换器将上述模拟量转化为数字量,并判断电池是否出现过压、过流和过温等故障。
若出现故障,单片机立即关断IGBT,并发出声光报警。
若检测正常,则采用基于sugeno 推理的模糊PID 控制算法产生相应占空比的PWM 脉冲来控制IGBT 开关,通过BUCK 电路对电池进行充电。
2 系统硬件电路设计2.1 充电主电路设计充电主电路其实是一个BUCK 变换器,BUCK 电路属于降压斩波电路。
充电主电路如图3 所示。
IGBT、二极管、电感L1 和电容C10 构成BUCK 电路,220V市电经变压器降压,通过整流桥整流和EMI 平滑滤波后,作为直流充电电源。
在工作过程中,PWM 控制信号的高电平脉冲出现,使IGBT 导通,电感L1 的电流不断增大,并对电容C10 储能,同时对电池充电。
此时,续流二极管因反向偏置而截止。
摘要铅酸动力蓄电池至今已有一百多年的历史,以动力蓄电池为能源的电动车被认为是21世纪的绿色工程,它的出现将汽车工业的发展带入了一个全新的领域。
目前,电动车核心部件中的电动机、控制器和车体三大部件在理论和技术上已较为成熟,而另两大部件蓄电池、充电器的发展还不能满足电动车的要求,有一些理论和技术问题还有待攻关,现已成为影响电动交通工具发展的瓶颈。
自铅酸蓄电池问世以来,由于各种技术条件的限制,所采用的充电方法均未能遵从电池内部的物理化学规律,使整个充电过程存在着严重的过充电和析气等现象,充电效率低。
电动车用动力蓄电池与一般蓄电池还有所不同,它以较长时间中等电流持续放电为主,间或以大电流放电,用于起动、加速或爬坡。
一般来说,电动车用蓄电池多工作在深度充放电工作状态。
因此,对电动车用动力蓄电池的充电提出了不同于常规电池的要求,它必须对蓄电池使用寿命影响小以及充满电判断准确的特点。
本文介绍了铅酸动力电池的充电系统是可以随着电池电量的变化而改变系统的充电方法,本系统通过几个简单的电路组合来实现了这个充电方法,其中没有复杂的元器件,节约了制造成本,有很强的实用价值。
关键词:铅酸动力电池,充电系统,开关电源AbstractThe storage battery has already had the history of more than 100 years up to now. Electric cars, with power storage cells as their energies, are considered as a green project in the 21st century, whose appearance has led the automobile industry into a brand-new domain. At present, three parts of the core assemblies, including the electric motors, controllers and bodyworks, have been mature both in the theory and the technology, but other two major ones such as storage cells and chargers cannot satisfy the requirement of electric cars. Especially, there are some theoretical and technical problems to solve, which has become the bottleneck to the development of electric transportation vehicles.Since lead-acid battery being published, as a result of each kind of engineering factor limit, has used the charge method has not been able to comply with the battery internal physical chemistry rule, makes the entire charging-up to have the serious surcharge and to analyze was mad and so on the phenomena, the charge efficiency is low. The electric car also differs from with the power accumulator cell and the common accumulator cell, it discharges continually by the long time medium electric current primarily, once in a while by the big electric current electric discharge, uses in starting, the acceleration or the hill climbing. Generally speaking, the electric car works with the accumulator cell in the depth charging and discharging active status. Therefore, proposed to the electric car with the power accumulator cell charge is different in the conventional battery request, it must affect small as well as the fill electricity judgment accurate characteristic to the accumulator cell service life.This article introduces the charging system of the plumbous-acid power battery. The charging system is a charging method that can change the system along with the change of battery capacity. The system in this article can realize this charging method by combining several simple electric circuits but includes no complex components, saving the production cost and having an important practical value.Key words:Plumbous acid power battery,Charge system,Switch power目录第一章 前言 (1)1.1 铅酸动力电池的发展历史 (1)1.2 研究铅酸动力电池的背景及意义 (2)1.3 铅酸动力电池充电系统的设计任务与要求 (4)第二章 总体设计方案的选择 (5)2.1概述 (5)2.2铅酸动力电池 (8)2.3 KA1M0880B (12)2.4 LM358双运算放大器 (15)2.5 TL431 (17)第三章 设计步骤 (18)3.1 总体介绍 (18)3.2 具体设计步骤和参数计算 (18)3.2 系统工作流程 (30)第四章 设计总结与展望 (31)4.1 结论 (31)4.2 对进一步研究的展望 (31)参考文献 (33)致 谢 (34)附 录 (35)第一章 前 言1.1 铅酸动力电池的发展历史铅酸蓄电池是1859年由普兰特(Plante)发明的,至今已有一百多年的历史。
摘要本文为基于TL494芯片的电动自行车充电器设计及分析,简明扼要地概述了充电器的电路结构,其中主要包括:整流滤波电路、防浪涌电路、防市电过压电路、推挽式变流电路、电池防反接电路、充电状态显示电路,半桥式充电器辅助电源电路等。
详细介绍了各种充电方式,包括恒流充电法、恒压充电法、浮充法、涓充法、分阶段充电法、快速充电法等。
最后说明了 PWM脉宽调制集成电路芯片工作原理。
并主要分析了一个基于TL494芯片的山东GD36半桥式充电器,介绍了它的工作原理,工作过程及对电动自行车充电器使用时的维护。
关键词:TL494;开关电源;整流滤波;脉宽调制技术;集成电路芯片ABSTRACTThis paper is based on the analysis of the design of the charger of TL494 electric bicycle , which mainly includes the application of the rectifier filter and various ways of charging, the application of the switching power supply and PWM working principle; also the explanation of DC or AC power conversion of the full-bridge and half-bridge switching power and of the chip of TL494 PWM IC .The paper mainly analyzes the TL494 chip “Shandong GD36 half-bridge charger”and its working principle , working process,its advantages and disadvantages.Key words:TL494;switch power supply ;the explanation of DC or AC power;IC chip第一章:电动自行车及充电器概述1.1电动自行车简介电动自行车是集蓄电池技术,电力电子技术,电动机技术,和精密传动技术于一体的新型特种自行车,因其无污染,低噪音,低能耗,占道少,方便快捷等特点而成为国际上流行和大力推广的绿色私人交通工具。

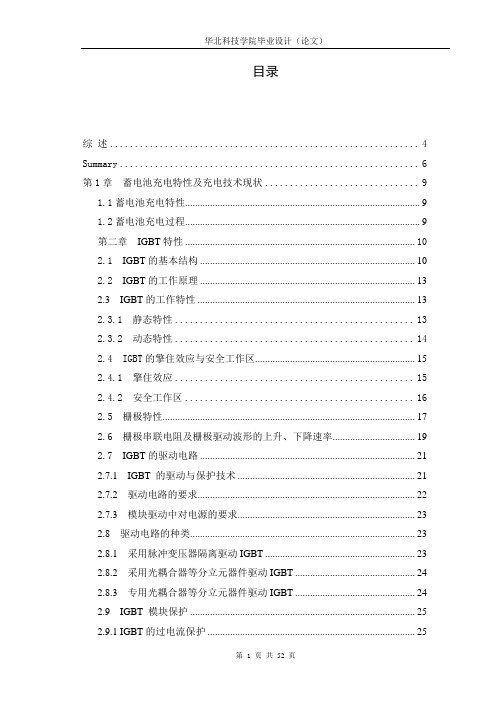

目录综述 (4)Summary (6)第1章蓄电池充电特性及充电技术现状 (9)1.1蓄电池充电特性 (9)1.2蓄电池充电过程 (9)第二章IGBT特性 (10)2.1 IGBT的基本结构 (10)2.2 IGBT的工作原理 (13)2.3 IGBT的工作特性 (13)2.3.1 静态特性 (13)2.3.2 动态特性 (14)2.4 IGBT的擎住效应与安全工作区 (15)2.4.1 擎住效应 (15)2.4.2 安全工作区 (16)2.5 栅极特性 (17)2.6 栅极串联电阻及栅极驱动波形的上升、下降速率 (19)2.7 IGBT的驱动电路 (21)2.7.1IGBT 的驱动与保护技术 (21)2.7.2驱动电路的要求 (22)2.7.3模块驱动中对电源的要求 (23)2.8 驱动电路的种类 (23)2.8.1采用脉冲变压器隔离驱动IGBT (23)2.8.2采用光耦合器等分立元器件驱动IGBT (24)2.8.3 专用光耦合器等分立元器件驱动IGBT (24)2.9 IGBT 模块保护 (25)2.9.1 IGBT的过电流保护 (25)2.9.2 IGBT的过压保护 (25)2.9.3 IGBT的关断缓冲吸收电路 (25)2.9.4 缓冲电路的基本结构 (26)第3章高频变压器特性 (28)第4章DC/DC变换原理 (29)4.1 一般情况 (29)4.2 工作周期 (29)第5章元器件的选择及参数计算 (30)5.1 关键元器件的选择 (30)5.2 IGBT的选择 (30)5.3 次级快恢复整流二极管的选择 (31)5.4 缓冲电路的计算 (32)5.5 高频变压器的设计 (32)5.5.1 AP法公式推倒 (32)5.5.2 变压器视在功率的T P确定 (34)5.5.3 窗口使用系数0K的确定 (35)5.5.4 磁心结构常数 (35)5.5.5 AP的计算 (36)5.6 三相全控桥整流电路的计算 (38)5.7 滤波电容、电感的计算 (39)5.7.1支撑电容C1的计算 (39)5.7.2 滤波LC的计算 (39)第6章散热计算 (39)6.1 开关管IGBT散热计算 (40)6.1.1 功率器件热性能的主要参数 (40)6.1.2 功率器件热设计 (40)6.1.3 散热计算 (40)6.2 快恢复二极管散热计算 (42)6.3 散热器的选取 (42)第7章充电器原理及硬件设计 (43)7.1 充电器主电路硬件设计 (43)7.1 充电器工作原理 (43)第8章MATLAB仿真 (44)8.1 MATLAB的概况 (44)8.2 MATLAB产生的历史背景 (45)8.3 MATLAB的语言特点 (46)8.4 SIMULINK概况 (47)8.5 SIMULINK仿真 (48)结论 (51)参考文献 (51)致谢 (52)矿用铅酸蓄电池组高频智能充电器主电路的研究设计综述:本课题以矿用铅酸蓄电池组高频智能充电器实际科研课题为背景,可以作为实际科研项目的一个功能模块。
智能恒压充电器设计内容摘要:电子技术的快速发展使得各种各样的电子产品都朝着便携式和小型轻量化的方向发展,也使得更多的电气化产品采用基于电池的供电系统。
目前,较多使用的电池有镍镉、镍氢、铅蓄电池和锂电池。
它们的各自特点决定了它们将在相当长的时期内共存发展。
由于不同类型电池的充电特性不同,通常对不同类型,甚至不同电压、容量等级的电池使用不同的充电器,但这在实际使用中有诸多不便。
本课题设计是一种基于单片机的锂离子电池充电器,在设计上,选择了简洁、高效的硬件,设计稳定可靠的软件,详细说明了系统的硬件组成,包括单片机电路、充电控制电路、电压转换及光耦隔离电路,并对本充电器的核心器件—MAX1898充电芯片、AT89C51单片机进行了较详细的介绍。
阐述了系统的软硬件设计。
以C语言为开发工具,进行了详细设计和编码。
实现了系统的可靠性、稳定性、安全性和经济性。
该智能充电器具有检测锂离子电池的状态;自动切换充电模式以满足充电电池的充电需要;充电器短路保护功能;充电状态显示的功能。
在生活中更好的维护了充电电池,延长了它的使用寿命。
关键字:智能恒压充电器锂电池MAX1898Design of intelligent constant voltage chargerAbstract:the rapid development of electronic technology makes a wide variety of electronic products towards portable and compact lightweight direction, more electrical products based on battery power supply system. At present, the use of more batteries nickel-cadmium, nickel-metal hydride, lead battery and lithium battery. Their respective characteristic decided they would in a fairly long period of coexistence. Due to the different characteristics of different types of charge of the battery, usually of different types, and even different voltage, high-capacity battery using different charger, but it has a lot of inconvenience in practical use. The design is based on a single-chip Li-ion battery charger, in the design, selection, a simple and efficient hardware design, stable and reliable software, a detailed description of the hardware structure of the system, including single chip circuit, a charging control circuit, voltage conversion and optically coupled isolation circuit, and the charger core devices - MAX1898 charging chip, AT89C51 chip are introduced in detail. Elaborated the system hardware and software design. Using the development tool of C language, a detailed design and coding. Realization of the system reliability, stability, security and economy. The intelligent charger with detecting lithium ion battery condition; automatic switching charging mode to meet the need of the charger rechargeable battery charging; short circuit protection; the charging state display function. In life the better maintenance of rechargeable batteries, prolongs its service life.Keywords: intelligent constant voltage charger lithium battery MAX1898目录前言 (1)1 实例说明 (1)2 设计思路分析 (1)2.1要实现智能化充电器,需要从下面两个方面着手。
智能铅酸蓄电池充电器的设计与实现关键字:蓄电池充电过程大电流充电引言20世纪60年代末期,美国科学家马斯对蓄电池充电过程的析气问题做了大量的研究工作,提出了以最低析气率为前提的蓄电池可接受的充电电流曲线,如图1所示。
其充电电流轨迹近似为一条呈指数规律下降的曲线。
基于铅酸蓄电池的特性以及图1的充电曲线,本文采用了三阶段充电模式:预充、直充和浮充。
通过检测蓄电池的电压,进入不同的充电阶段。
预充电:对于长期不用的电池、新电池或在充电初期已经处于深度放电的蓄电池,刚开始就采用大电流直接充电会突然增加蓄电池的析气量,缩短蓄电池的寿命。
因此,必须先用小电流对蓄电池充电,当蓄电池电压上升到能接受大电流充电时再进行大电流直接充电。
直充电:此阶段充电器以恒定电压对蓄电池进行充电。
充电开始时电流很大,随着电池端电压上升,充电电流按指数规律下降。
因此电池的析气量小,耗水少,有利于延长电池使用寿命,不过充入电量约在90%左右,不能有效地给电池充足电。
浮充电:也叫涓流充电,主要作用是补充蓄电池自放电所消耗的能量,使电池能接近100%容量。
充电电压仅略高于蓄电池组的断路电压且维持恒定,充电电流很小,并逐渐减小到0。
方案设计总体设计如图2所示,系统主要硬件电路包括辅助电源、开关电源和MXT8051单片机控制部分。
其中,辅助电源给单片机和运算放大器提供工作电压,由线性变压器、整流滤波和DC/DC转换电路等组成;开关电源输出充电电压和电流,由高频磁芯单端反激式变压器、整流滤波和DC/DC转换电路等组成;MXT8051单片机控制部分负责控制充电电压电流,检测电压电流并通过LCD和发光二极管实时显示充电信息,并驱动蜂鸣器报警和风扇转动,由充电电压电流控制、电压电流检测、充电阶段指示、液晶显示、蜂鸣器和风扇控制电路组成。
如图3所示,系统软件主要包括电压电流控制、电压电流检测、液晶显示、风扇和蜂鸣器控制模块。
通过设置寄存器,控制MXT8051内建的10位PWM,产生不同占空比的PWM波,经放大、滤波后通过TL431及光耦隔离接至UC3842的反馈端,产生PWM波,以驱动功率MOSFET管,从而控制开关电源输出;由MXT8051提供的10位ADC对充电电压和负载电流进行检测;通过LCD显示充电电压和电流的采集值,以及电池型号、充电模式、充电时间等信息;由MXT8051的PWM控制风扇和蜂鸣器,实现散热和报警;由GPIO口控制充电阶段指示灯(发光二极管);通过UART连接上位机进行调试、诊断。
数字式铅酸蓄电池智能充电器的设计贾贵玺 戚艳 邵虹君 傅田晟天津大学电气与自动化工程学院,天津 300072电子邮箱:jiaguixi@Design of the Digital-controlled Intelligent VRLA Battery ChargerJia Gui-xi Qi Yan Shao-Hongjun Fu Tian-sheng Tianjin University,,Tianjin 300072, ChinaABATRACT :In this paper, a intelligent charging system for VRLA battery is presented, we proposed the charging method which is the combination of three-section charging method with pulse charging method on the base of the analysis and summary of existing VRLA battery charging mode, this charging method effectively alleviate the polarization of VRLA batteries. A high-frequency switching power source with PFC function is used as charging power supply. MC56F8013 is the control coreof charging system, achieving data collection, pulse-driven, man-machine interface functions , and eventually realizing the intelligent charge of VRLA batteries.KEY WORDS :VRLA ;digital-control ;MC56F8013;threesection hybrid charge摘要:本文介绍了一种针对阀控式密封铅酸蓄电池的智能充电系统,在分析和总结目前已有的铅酸蓄电池的充电方式的基础上,提出了三段式充电和脉冲充电相结合的充电方式,有效缓解了铅酸蓄电池的极化现象。
毕业论文声明本人郑重声明:1.此毕业论文是本人在指导教师指导下独立进行研究取得的成果。
除了特别加以标注地方外,本文不包含他人或其它机构已经发表或撰写过的研究成果。
对本文研究做出重要贡献的个人与集体均已在文中作了明确标明。
本人完全意识到本声明的法律结果由本人承担。
2.本人完全了解学校、学院有关保留、使用学位论文的规定,同意学校与学院保留并向国家有关部门或机构送交此论文的复印件和电子版,允许此文被查阅和借阅。
本人授权大学学院可以将此文的全部或部分内容编入有关数据库进行检索,可以采用影印、缩印或扫描等复制手段保存和汇编本文。
3.若在大学学院毕业论文审查小组复审中,发现本文有抄袭,一切后果均由本人承担,与毕业论文指导老师无关。
4.本人所呈交的毕业论文,是在指导老师的指导下独立进行研究所取得的成果。
论文中凡引用他人已经发布或未发表的成果、数据、观点等,均已明确注明出处。
论文中已经注明引用的内容外,不包含任何其他个人或集体已经发表或撰写过的研究成果。
对本文的研究成果做出重要贡献的个人和集体,均已在论文中已明确的方式标明。
学位论文作者(签名):年月关于毕业论文使用授权的声明本人在指导老师的指导下所完成的论文及相关的资料(包括图纸、实验记录、原始数据、实物照片、图片、录音带、设计手稿等),知识产权归属华北电力大学。
本人完全了解大学有关保存,使用毕业论文的规定。
同意学校保存或向国家有关部门或机构送交论文的纸质版或电子版,允许论文被查阅或借阅。
本人授权大学可以将本毕业论文的全部或部分内容编入有关数据库进行检索,可以采用任何复制手段保存或编汇本毕业论文。
如果发表相关成果,一定征得指导教师同意,且第一署名单位为大学。
本人毕业后使用毕业论文或与该论文直接相关的学术论文或成果时,第一署名单位仍然为大学。
本人完全了解大学关于收集、保存、使用学位论文的规定,同意如下各项内容:按照学校要求提交学位论文的印刷本和电子版本;学校有权保存学位论文的印刷本和电子版,并采用影印、缩印、扫描、数字化或其它手段保存或汇编本学位论文;学校有权提供目录检索以及提供本学位论文全文或者部分的阅览服务;学校有权按有关规定向国家有关部门或者机构送交论文的复印件和电子版,允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入学校有关数据库和收录到《中国学位论文全文数据库》进行信息服务。
在不以赢利为目的的前提下,学校可以适当复制论文的部分或全部内容用于学术活动。
论文作者签名:日期:指导教师签名:日期:本科生毕业论文铅酸电池智能充电器设计毕业设计(论文)原创性声明和使用授权说明原创性声明本人郑重承诺:所呈交的毕业设计(论文),是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知,除文中特别加以标注和致谢的地方外,不包含其他人或组织已经发表或公布过的研究成果,也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体,均已在文中作了明确的说明并表示了谢意。
作者签名:日期:指导教师签名:日期:使用授权说明本人完全了解大学关于收集、保存、使用毕业设计(论文)的规定,即:按照学校要求提交毕业设计(论文)的印刷本和电子版本;学校有权保存毕业设计(论文)的印刷本和电子版,并提供目录检索与阅览服务;学校可以采用影印、缩印、数字化或其它复制手段保存论文;在不以赢利为目的前提下,学校可以公布论文的部分或全部内容。
作者签名:日期:学位论文原创性声明本人郑重声明:所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外,本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体,均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名:日期:年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定,同意学校保留并向国家有关部门或机构送交论文的复印件和电子版,允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索,可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名:日期:年月日导师签名:日期:年月日注意事项1.设计(论文)的内容包括:1)封面(按教务处制定的标准封面格式制作)2)原创性声明3)中文摘要(300字左右)、关键词4)外文摘要、关键词5)目次页(附件不统一编入)6)论文主体部分:引言(或绪论)、正文、结论7)参考文献8)致谢9)附录(对论文支持必要时)2.论文字数要求:理工类设计(论文)正文字数不少于1万字(不包括图纸、程序清单等),文科类论文正文字数不少于1.2万字。
3.附件包括:任务书、开题报告、外文译文、译文原文(复印件)。
4.文字、图表要求:1)文字通顺,语言流畅,书写字迹工整,打印字体及大小符合要求,无错别字,不准请他人代写2)工程设计类题目的图纸,要求部分用尺规绘制,部分用计算机绘制,所有图纸应符合国家技术标准规范。
图表整洁,布局合理,文字注释必须使用工程字书写,不准用徒手画3)毕业论文须用A4单面打印,论文50页以上的双面打印4)图表应绘制于无格子的页面上5)软件工程类课题应有程序清单,并提供电子文档5.装订顺序1)设计(论文)2)附件:按照任务书、开题报告、外文译文、译文原文(复印件)次序装订教研室(或答辩小组)及教学系意见摘要铅酸蓄电池在直接供电和备用供电等场合获得了比较广泛的应用。
为了更加有效合理的对铅酸蓄电池充电的作用,所以在给蓄电池充电的过程中,应合适的给电池充电,从而减少充电时对电池的损害。
达到保护电池,维持电池的使用寿命。
由于蓄电池在充电时的温度是变化的,所以在设计充电器时应把温度考虑到充电的因素当中。
对充电过程的进一步精确控制。
本文中铅酸蓄电池充电器主要用到的芯片UC3909,介绍了UC3909控制智能充电器的工作原理,分析了电池充电时的各种状态,具体解决方案,做到对电池的伤害最小,并设计了应用于铅酸电池硬件控制电路,监控电路的设计方案,对UC3909,HT46R23等芯片做了简单介绍,并且还对蓄电池充电器系统硬件电路的设计做了较为明确的说明和具体的软件编程。
另外,本文还对电池的充电电压和电池温度的监控流程进行了初步设想,从而实现充电器的智能化。
对蓄电池在充电时起到了一定的保护作用,基本上解决了充电时的电能浪费和能源浪费的问题。
为今后的减排节能起到了一定作用。
关键词:UC3909;HT46R23;铅酸蓄电池;智能充电;控制Intelligent lead-acid battery charger designABSTRACTLead-acid battery in direct power supply and backup power supply has been widely used. In order to more effective and reasonable, the function of lead-acid battery charging so on battery charging process, should be suitable for the battery, and thus to minimize damage to the battery when charging. To protect the battery, to maintain the service life of batteries. Due to the temperature of the battery when charging is changing, so in the design of the charger should be the temperature when considering the factors of charging. Further precise control of the charging process. The chip UC3909 lead-acid battery charger is mainly used in this paper, introduces the working principle of intelligent charger UC3909, analyzes several kinds of battery charging status, the specific solutions, to achieve the minimum damage to the battery, and designs the hardware control circuit used in lead-acid battery, the control circuit design, to UC3909 HT46R23 chip made simple introduction, but also on the battery charger system clear instructions to the hardware circuit design and software programming in detail. In addition, this article also for charging voltage of the battery and battery temperature monitoring process has carried on the preliminary conception, so as to realize the intelligent of the charger. For the protection of the battery when charging have played a role, basically solved the charging electric energy waste and energy waste problem. Play a certain role for the future of the emissions reduction and energy saving.Key words:UC3909; HT46R23; Lead-acid batteries; Intelligent Charger; Monitoring目次摘要 (3)ABSTRACT (III)1 绪论 (1)1.1引言 (1)1.2智能铅酸电池的发展 (1)1.3常见充电方法概述 (2)1.4课题的目的和意义 (2)1.5课题的组织安排 (2)2 系统的总体方案及芯片简介 (4)2.1系统的总体方案 (4)2.2系统软件实现方案 (4)2.3充电电路硬件设计方案 (4)2.3.1基于UC3909及外围元件充电电路设计方案 (4)2.3.2基于充电电压的监控电路设计方案 (5)2.3.3基于电池温度监控设计方案 (5)2.3.4基于充电器电源电路设计方案 (5)2.3.5基于恒定+5V电源电路设计方案 (6)2.4 UC3909简介 (6)2.4.1概述 (6)2.4.2引脚排列与功能说明 (7)2.5 HT46R23芯片简介 (8)2.5.1概述 (8)2.5.2引脚排列与功能说明 (8)2.5.3内部框图 (10)2.6 MC34063芯片简介 (11)2.6.1概述 (11)2.6.2引脚排列与说明 (11)2.7 DS18B20芯片简介 (11)2.7.1概述 (11)2.7.2引脚排列与功能 (12)2.7.3内部框图和主要特性 (12)2.8液晶显示模块简介 (13)2.8.1管脚介绍及主要技术参数 (13)2.8.2相关指令 (14)3 铅酸蓄电池智能充电系统硬件电路设计 (15)3.1铅酸蓄电池充电问题分析 (15)3.2铅酸蓄电池智能充电器的结构及充电方法 (16)3.2.1充电电路的电路结构 (16)3.2.2充电电路的电路充电方法 (16)3.3铅酸蓄电池智能充电器电路设计 (17)3.3.1电铅酸蓄电池充电电路实现功能 (17)3.3.2输入电源电路 (18)3.3.3MC34063降压变换电路 (19)3.3.4UC3909及外围元件组成的充电电路 (19)3.3.5电池的充电电压的监控电路 (22)3.3.6蓄电池充充电温度监控电路 (23)3.3.7恒定+5V电源电路 (24)3.3.8继电保护电路 (24)4 铅酸电池充电系统软件设计 (26)4.1系统软件设计注意事项 (26)4.2铅酸电池充电系统软件设计 (26)4.3系统各子部分软件设计 (27)4.3.1A/D转换子程序采样部分 (27)4.3.2液晶显示部分 (27)4.3.3温度传感器部分 (28)设计总结 (30)致谢 (31)参考文献 (32)1 绪论1.1 引言近些年来,铅酸蓄电池凭借着性能稳定、寿命长、低成本、还有可逆性等特点,使得铅酸蓄电池成为一种新型的能源。
