UL859 標準個人使用的家用修飾電動器具標準第一版1895年9月第二版1966年11月第三版1971年5月第四版1975年7月第五版1978年7月第六版1984年2月第七版1988年1月第一,第二,三版都命名為<<Beauty-Parlor egnipment>>第四,五,六版則命名為個人修飾電動器具.第八版1991/1/11美國國家標準認証版圖片上.都編有編號.標有1991/1/11日期,為繼續為斷地保持ANSI認証文本的完整性,則在修訂或增訂版中均應保持該類圖片.作為即時生效的某種要求的有效日期應由U.L.I所確定.ANSI/UL 859-1990 8/16/1990本標準實施修改后,發行,修訂,或增訂帶有發行日期的書頁,如果是含有最后采用的修訂頁,則該UL標準就是當前唯一采用本,其上逐一標明發行信息及公司的最后發行的修訂書頁及其內容.ISBN1-55989-149-1UL安全標準版是為保護UL發行出版權利,但在產品設計和分析中,不作限制,見前言中的E節.目錄前言引言1.范圍2.概述3.術語4.元件5.測量單位值結構6.概述7.風筒浸水保護8.框架和外殼9.減少對人傷害危險10.機械裝配11.穩定性12.懸挂和固定方式13.電源聯接14.帶電部件15.儲容器16.內部布線17.發熱元件18.電氣絕緣19.隔熱20.過載保護21.熱熔斷器(熱熔管)22.浸水保護電流斷開器23.燈座或插座24.開關25.自動控制26.空間間隙27.接地28.馬達性能29.概述30.外殼強度測試31.傾倒測試32.穩定性測試33.漏電電流測試34.在潮濕條件下漏電電流測試35.浸水漏電保護掣工作跳掣時間測試36.漏水點濕度測試37.導電外層測試38.輸入功率測試39.正常溫度測試40.絕緣層電力強度測試41.非正常操作測試42.置于潮濕環境測試43.伸展屈曲測試(消除應變測試)44.軟線變曲測試45.轉尾裝置固定性測試46.轉尾耐久性測試47.挂耳耐久性測試48.自動控制裝置測試49.熱熔斷器測試50.馬達控制過載測試(發熱線熔斷)51.接地連續性性能測試52.手挂式風筒吊牌性能測試53.固定裝置強度測試54.延伸性操作測試55.液容器,密封槽,或檔片之物理性能測試56.貼紙粘貼性測試57.燃燒性測試-假發脫毛器具測試工廠和生產測試58.絕緣電力強度測試59.接地連續性和極性測試60.風筒輸入功率測試額定61.細則標志62.細節說明書63.概述64.與火災,電擊時有人身危險的有關說明書65.安裝說明書66.操作說明書67.使用維修說明書電極型器具68.概述69.結構70.操作測試牆挂式風筒71.漏電電流測試72.拆卸和重裝73.標志74.操作說明書牆挂式風筒75.范圍76.概述77.結構78.性能79.標志80.使用和注意事項說明書81.安裝說明書附錄SA-風筒配件SA1: 范圍SA2: 概述SA3: 標志SA4: 說明書附錄A: 元件標準序言A 本標準包括了在機構監督服務中的,如下范圍中所列術語的,UL產品的基本要求,這些要求是以精確的工作原理,研究,測試記錄及相關領域的實驗,生產過程的問題,安裝以及制造者那里所獲有關信息的授權檢查研究的磋商,檢查以及其它特殊的實驗為基礎的.這些要求都應該隨著進一步的實驗,以及必要而合理的調查而修訂,改進.B 遵循本標準要求應該是制造者之產品繼續滿足本標準要求的條件之一.C 符合本標準的產品,如在進行測試和檢查時,發現其有違反該標準的安全要求的地方,則不必再斷定該產品是符合該標準的產品D 當有關產品之材料和結構與標準之要求不相同時,應根據相同的要求對其進行檢查和測試,如檢查實質是一樣的,則判定該產品符合本標準.E UL任憑其客觀事實履行其功能,不會肆意忽略其對制造者其它團體的任何職責,本標準中有關鑒定和專業上的判斷,由于受到實際操作的限制以及標準發展中工藝的階段性影響,因此,對使用者及信賴本標準的任何個人,UL將沒有義務承擔任何責任和損失賠償,包括相繼的損壞,使用翻譯或信賴本標準而產生的相應的損失.F UL所要求的本標準的一些測試中,本身就潛在危險,因而在執行這些測試過程中,應對人身和材產有相關的安全保護.引言1.范圍1.1本要求包括家用個人修飾電動器具.如風梳和風筒,梳,刷以及類似的符合國家電器規定ANSI INFPA70的器具.1.2本要求不包括額定電壓超過250V的風梳,風筒或治療燈,醫療裝置,按摩器,振動器,發夾,剃頇刀,面罩,頭罩,手套或其它用于醫藥用途的,如符合UL544標準的器具.1.3產品所包含特征,特性,元件,材料,以及新系統不同于已改進的標準,以致造成火災,電擊及人身傷害時,應對其進行分析,按最初原則,改用適當的元件和運用(如該標準最初所期望的要求)最終產品要求,以保持使用者安全水平.2.概況2.1本標準要求中所參考的規格或標準,均為最后版.3.術語3.1本標準中,采用了下列定義3.2自動控制: 用以在設定的工作條件下,能自動控制時間,溫度或壓力,而不是用于非正常條件下的防護裝置.3.3自動控制器具:如器具符合下列條件中的一個或多個要求.則該器具為自動控制器具.A.如經一個完全的周期的工作后,器具重復啟動是依靠手工控制的,器具的限控裝置或類似裝置需重新啟動.B.在任一單程工作期間,引起電機停轉和要重打啟動.C.當器具啟動后,馬達內部的啟動可能會比習慣性的要晚.D.對于有隔離單獨的啟動線圈之馬達吹風,在任何單一的預定操作圈內,自啟動改變機械負載,而有效地降低馬達速度,以重新建立一個供應電路相聯的啟動線圈.3.4主體支撐器具----器具是在物理結構上是靠大身的任何部分支撐,而不是使用者的手工撐的器具,在實施其設計的電器工作功能時(如:扁咀,大身,或支撐的風筒中),應參照器具使用說明書來設置的電器工作功能.3.5台式器具----是在履行其電器工作功能時指物理結構上需靠柜,桌,或長椅支撐器具,(如殼式風筒)應參照器具的使用說明手冊來設置器具的電能工作功能.3.6直插入式器具----是指設有電源線而其物理結構上是靠直接插入插座上的器具.則稱為直插入式器具.3.7雙壓式器具---指器具之額定為120/230V,且配備一種調節方式由一種電壓轉換至另一種電壓的器具.3.8固定式器具----指一種電器設定能永久性電氣連接的器具.3.9落地式器具----是指一種電器在其電氣工作時,其物理結構由地面支撐(如滾軸支撐的風筒),則認為是地面支撐的器具,應參照器具的使用手冊,來設置器具的電器工作功能.3.10手持式卷發器,具有接榫手柄,及有鏍紋或波紋角板的電熱舌,且靠其來卷發發的電器,典型的結構圖如3.1圖所示.3.11卷發電熱器(頭發整形裝置)----台式支撐的器具有一位置或槽,或于其上有頭發卷曲裝置(滾子及類似物),在卷入頭發前就發熱的器具.該述語亦適應單個電子卷發器(滾子)嵌入到發熱元件的陽極插入到器具陰極連接的器具.3.12拉直頭發鐵夾---與3.10中之卷發夾類似,但其波形板是平面板的發夾.3.13手持式器具---指一可移動的器具在使用過程中,是要用使用者的手來進行電器而物理上的連接,但不完全靠手支持的器具.3.14手支撐式器具----指在實行其功能時,其物理結構上需要借助手支撐的器具,稱為手支撐式器具,(如發鉗),應參照其使用手冊來確定電器操作功能的器3.15電熱式卷發鉗(或毛梳)---指卷發鐵鉗(或毛梳)在器具中有一風扇,通過發熱元件來送入熱風,而通過器具前筒開口而送出的器具.3.16浸水漏電保護斷路器---是指當導電液體進入器具,帶電部分及內部敏感器之間所產生電流,超過所允許的值率時,該斷路器截斷供應電流的可重置或無法重置的裝置.3.17輸入電壓選擇器----是指器具所提供的調節相應輸入電壓的裝置.3.18限載控制----在相應的手持式風筒,限載控制如圖3.2中所示,是一個無法復置的控制,即靠其動作而致電器斷開,來減少火災或電擊的危險.3.19限制能量初級電路----線電壓電路中外加一與電源電路串聯的限載阻抗以便A:在所預計的條件下,其限制阻抗負載端上電路電位,不能超過42.4V峰值(30 V正常值)B:在任何情況下,包括非正常條件下,限制阻抗電路負載端上之最大電能是100VA3.20線電壓電路----電路中有不超過250V電位,且超過了低壓電流和限能電路的特征的最初能量電流的電路.3.21低壓電路----由原電池,或由標準二級變壓器與一固定電感組合而提供電流的電路,對于產品來說,其符合二級變壓器產品要求,且不會有42.4V峰值的電能斷路電路存在.3.22可楔帶式器具----指便于楔帶或轉移的器具.3.23 預熱循環----為確定其時間,指發熱元件于初始時轉換到高功率,其末端又將其功率下降到較低水平的連續工作,所執行的工作循環,該預熱循環在器具使用過程中可以重復也可以不重復.工作時,工作溫度系數小于發熱元件的操作時溫度系數狀況的,不認為是預熱循環.3.24固定式的器具----指用線連接的用以固定于某一地方或指定空間的器具. 3.25溫度控制----適用于手持式風筒的溫度控制器,如圖3.2中B,就是一個自動設置溫度敏感控制器,在馬達降速時,以及其它不正常工作條件下,使電路斷開, 來限制溫度控制器,已標定,至少6000次,且應符合UL353中,限定溫控器標準或UL873的所有要求或溫度指示器,或調節裝置標準的控制器.3.26溫度調節控制器-----一種其功能上僅能調節其預定條件下的溫度的控制裝置.3.27牆挂式器具----一種線連接的器具上配有孔眼,或挂釣等類似的方式,用以在使用時,挂于牆上,這種款式的器具稱為牆挂式器具,牆挂式分為兩種,一種是在使用時均挂于牆上,另一種使用時可能需用手支撐,具體使用方法應在照其使說用手冊來確定其電器功能.3.28熱熔斷器----一種溫度或溫度和電流敏感裝置,用以可以重新置換,但不可以重新復位的裝置,用以在器具不正常條件下,減少由于過熱等引起的火災,電擊等危險.3.29脫毛器具----是指一種器具用以熔化如假發狀材料的.即用于去除身上不需要卷發的器具(本處所指為假發).4.元件4.1除了4.2中所指之外,本標準中器具元件,應符合元件要求,本標準所包括的產品,通常所采用的元件,見附錄A中.4.2下列元件要求不必符合本標準之特殊要求:A.. 在元件中所包含的本標準中元件,其應用不必應用其特性和特征.B.由本標準中之要求所取代的.4.3元件應按其可辨認的,預定的額定值使用.4.4某些特殊元件其結構上視作是不完整的,或在使其性能時是受到限制的,這樣的元件應用于預定的,且可認辨的條件范圍內工作.5.測量單元值.5.1如所測量值后括號內還有另一個單位值,則該率可能是個近似值率,而第一個值率則是要求值率.5.2除非另指示,否則本標準中所有電壓和電流值均為方根值(有效值).結構6.總概6.1在下列行文中,要求僅適應于一種特別的款式,或器具款式的,(如手持式風筒及發鉗等).則用特別的說明要求標認,以區別這些有關的類型產品,如設有使用特別說明或所用的術語為”產品”時,則該要求是適應本標準范圍內的所有產品.6.2一種產品中有兩種(如手持式的或台式部分的器具)款式的,或器具適用于兩種或多種款式的器具.(如既是手持式的又是台式的器具).則該器具應根據有關類型的要求進行分析,如兩種要求調整到不一致,則器具應按照最嚴格的要求.6.3如3.15中所定義的熱風式發鉗或毛梳,應既適應于手持式的風筒又適應于發鉗要求.6.4用以與器具連用且作為器具的一部分,應符合相應的結構要求的容器.6.5有可能放置于易于燃燒材料上的發鉗,應配備一由耐燃材料制成的支架,以便在未使用時放置.例外:如器具所達到的有效溫度不足于使易燃材料著火,則不必另配支架.6.6當有連續工作時,其發鉗溫度可達到100℃(212℉)以上的器具,則頇配置一個整體配套的支架,而其它器具所配備的支架可以是分離的,也可以與器具配套成一整體.6.7如6.6中所指,發鉗所配備的配套整體形支架之設計應這樣;當發鉗用支架按設計方式支撐時,發鉗上超過150℃的任意部分,均不能與支持面相接觸.6.8用于整體配套支架上的,且符合6.7要求的聚合物料,應限定其額定溫度值是通常使用中的溫度.7.風筒浸水保護7.1手持式風筒(如風筒,吹風器,修飾式熱風梳,熱風發鉗,卷發器,牆挂式風筒或牆固定式,手持式風筒以及類似的器具)之設計,應能在器具于”ON””OFF”位置時啟動時,以及器具浸于水中而仍有電接地電路的情況下,應能減少電擊的危險.7.2根據7.1節的所述,當手持式的風筒浸于水中時,使用下列裝置,應符合鞭其要求.(1).接地失效電路,斷路器GFCI掣;(2).浸水漏電保護電流斷開器;(3).另一款整體配套保護裝置,斷開所有電流的保護裝置(此處指的是保護裝置)7.3如手持式的風筒配有CFCI掣,應符合UL943所要求的,線連接的浸水漏電保護斷開器A級GFCI要求.例外:GFCI掣置于牆上的永久性牆固定式風筒,應符合UL943標準中的永久性連接的A級GFCI掣要求.7.4如手持式風筒配有IDCI掣,則該IDCI 掣應符合UL1664之浸水漏電保護斷開器要求,當在IDCI掣電路上的任意導體是開路電路時,IDCI掣不必提供保護,風筒和IDCI掣組合作,應符合22與35~37,以62.24,66.9中所規定的要求.7.5如手持式風筒配備的保護裝置,既不是GFCI,也不是IDCI掣時,也是可以接受的,保護裝置之性能應包括(但不限于此):1)電器額定;2)工作溫度;3)工作可靠性;4)防止不正常操作條件的影響;5)防止機械性的不合理適用;6)防止電氣不穩定性;7)防潮,風筒與保護裝置組合應符合3.5節的測試要求.例外:保護裝置應符合UL943中線連接的接地漏電保護斷開器的A級GFCI 標準要求,除了以下:1)沒有接地導體;2)電源線不同號;3)在任何功率導體開路的情況下,不符合高電阻接地失效的測試要求的;4)沒有確定不符高阻值接地漏電測試,在負載電流中,中性導體在負載電路處接地的,手持式的吹風的組合及其保護裝置不必進行3.5中的測試.7.6于1992年11.17中已刪去.7.7一個GFCI掣,IDCI掣或其他保護裝置.應與手持式風筒的電源線插頭連成一個整體.例外1:對于一牆固定式永久性連接的風筒,CFCI,IDCI掣或其它的保護裝置可以置于牆上.例外2:GFCI,IDCI或其它保護性裝置可以置于電源線中作為一個穿過線裝置或有關的浸水漏電,防機械力及類似的測試可以接受后置于風筒內殼里.7.8使用者可重置保護裝置並聯于一監控電路上,如22節中的IDCI或UL943GFCI掣標準中所要求的相同.例外:使用者可重置保護裝置可以是一個提供重置特性但不提供測試功能的重置,如果在下列條件下:A保護裝置應符合固定裝置上有關安全控制的測試要求,如進行計算,最大的預計的失敗率大約不超過1.5失敗率/1百萬小時,如行得通的,則測試者重置的特征,並告之如何使用.B.器具說明書應提醒使用者重置開關的特征,並告之如何使用.C.器具說明書應提醒使用者,在保護掣因浸水而跳時,不要重置和再使用器具.7.9用以使用者測試重置的保護裝置開關,在掣蓋或其附近永久性地標出“測試”和“重置”標志.7.10當保護裝置使載流部分斷開時,其不能自動重置.7.11與手持式風筒之插頭連成整體配套的保護裝置,如符合下列要求時,可以配備獨立的插頭插座.A.插座是1>與所附插頭有相同的形狀;2>接線接于保護裝置的負載端;3>接相同的極性.(與插頭配件);B.插座的額定電流15A,電壓為125V,符合UL498插頭座的有關要求;C.插座面寬小于5/8”(15.9mm),7/8”長,符合23.7中所規定的固定間隙要求;D.插座周圍的部分不應有任何影響插頭插針完全插入的物件,其插針的表面尺寸如圖7.1所示.E.當插頭如7.1完全插入插座時,測試和重置鍵,在執行測試和重置保護裝置時,無需借助工具,均易于接觸;F.保護裝置應符合UL943中,有關接地漏電保護斷路器之線連接的GFCI掣,之要求.例外1:用于手持風筒中的如13.2表中所規定的軟線插座是可以適用的.例外2:不必提供接地方式的.G.有槽和接地孔連接的插座應這樣放置,即接地插頭之直線性插針片不能用人工壓力裝置,包括操作,轉向接地針向保護裝置的大身外部.符合本要求的其投影部,其最小尺寸用7.2圖中之陰影面積表示的部分,表示障礙與該面是同一面,不超過1/32”,其結構應使用硬大身,其大身材料的最小硬度應90,在硬度處測量時,可能”A”尺寸減小到0.531”(13.5mm).H.風筒浸水保護裝置符合41.43~41.47中所描述的不正常條件操作測試.I.永久性不可磨減標值標于插座上,應:1>規定意欲插入其上如62.6A所規定的器具的最大額電流和功率.2>標明用完風筒后立即拔掉.3>標明62.25中所規定規格不適應于直接插入的(無線的)器具.J.說明手冊應包括66.10所規定的操作說明.7.11節為1992年7月30日增加.7.12關于7.11中的F項中所述,每個輸出電路應只能代表一個,而不代表另一個,例如,短路測試應在每個輸出電路上逐次進行,在線連接電路和負載之間抗絕緣電路測試,溫度測試應在以下情況進行.1>風筒負載和插座. 2>負載為15A無負載的插座.8.架構和外殼概述8.1器具的架構和外殼應有足夠的強度和硬度,以承受正常工作情況下遇到的不適當的使用,器具中所固有的強度能在使用中,防止整個或部分損壞,而致使空間間隙減小,元件松脫或發生位移,以及其他任何單獨或綜合在一起所引起火,電擊或對人員傷害的危險.8.2判斷外殼是否可以接受的主要方面有:1>物理溫度;2>抗衛擊性;3>吸潮性;4>易燃性;5>防鏽6>在正常或不正常溫度條件下和變形.對于非金屬外殼所有的因素都應考慮其熱老化.聚合基外殼8.3聚合外殼應符合聚合材料的有關要求-<<UL746電器設備使用評價>>:例外:41節中所規定的不正常的工作測試要求,應符合用UL746C所規定的不正常和嚴重條件之有關要求,對于聚合基外殼,除了手持式風筒外,用94HB材料的均應要求有不正常嚴重條件測試.金屬外殼8.4金屬外殼之最小厚度如表圖8.1所示附圖:外殼金屬之最小厚度8.1表(a)如果按第8.2節中的規定檢查外殼時,較薄的鋼板是可以接受的.防鏽8.5如果器具中鐵質部分未加以保護則容易導致火災,電擊,或造成對人身傷害危險的則應通過油漆,電鍍,鍍層或其他相等效果的方式來防鏽.例外1:在某種情況下,導致鋼鐵氧化,,由于金屬外露向空氣或潮濕的空氣中,不是很嚴重的,而金屬厚度和環境溫度亦不會影響,鍛壓鐵及鋼鐵表面不要求采取防鏽措施.例外2:軸承層壓成型件或鋼鐵小件如窩釘,鏍釘及類似物不必做防鏽措施.8.6 液容器應做防鏽措施,以防止防鏽后影響容器作用.易接觸的帶電部分8.7 器具的電器部分應這樣放置和封閉,任何未絕緣的帶電部分和內部布線不會意外事故性被接觸.8.8 如8.7節所規定的要求,外部外殼可能會被無需使用工具,打開或移動(以裝配件,操作調節,更換熔管,或其他原因).8.9 器具外殼可以有一開口,但不允許1”直徑的圓棒插入,如圖8.1中所示當插入針后,不能接觸到任何涉及到電擊,接地危險的部分.8.10 如8.7節中所述,該插針是活動連接的,所以無論在插入開口之后或之前或在其過程中,均可沿任意方向自由轉動和傾斜,且僅開口尺寸而進入最大深度, 包括同最大活動接頭相接合的最小深度,其插針應提供最小的壓力而不能用其作為一判斷材料強度的工具.8.11如在8.2節中的條件下,開口里1”之直徑的插針可進入開口則是可以接受的.8.12限定能量電流中的帶電部分,應該要求其有如線電路中帶電部分一樣同等程度的防意外事故性接觸的保護.8.13 絕緣刷帽,不要求另加外殼.8.14 帶有許多開孔或有保護性開口的外殼部分(如綱,隔柵,或屏障)有可能影響變形的程度,因此,該外殼應進行如30.1中所述之強度測試.如果外殼內開口周邊的距離不小于X,周邊X距離在線外面的投影所形成體積內,無未絕緣的帶電部件或薄外層膜的導線,則該開口是可以接受的.X 等于圓棒穿過開口插針最大直徑的五倍,但不得小于61/16”(154mm).8.15 自動控制或遙控器具的外殼之設計,應能減少熔金屬,絕緣體燃燒部件冒火花或類似物,落到易燃性材料等上面引起的危險.(包括支撐器具表面).8.16 8.15中之要求應必頇使用一種耐燃性材料以防止燃燒.A 除非如下條件(對于馬達)1.器具或馬達的有關結構上的部件,應提供相等的防燃保護.2.保護馬達的措施為:不會讓燃燒絕緣體或材料熔化物落到器具支撐表面,在下列情況下:a.主線圈開路b.啟動線圈開路c.啟動開關短路d.對永久性分離電路的電容馬達來說,電容短路(在馬達通過前及轉子鎖定之前的短路電流)3.馬達應配備馬達熱保護器(對溫度和電流均很敏感的保護裝置)應在馬達最大負載時,而又不會引起保護器工作的情況下,不引起馬達電極溫度超過125℃,或使馬達鎖定時的轉子的溫度超過150℃.B.對于布線來說,除非導線為聚氯橡膠及熱塑性絕緣材料.8.17 如8.15中之要求,則必頇有一開關轉換器,鏍線管或能獨立地完全關閉的類似物,除非器具的底部保開口,否則如圖中所示的功能不良的元件應不會導致起火.例外:開關轉換器鏍線管或類似端子不必單獨且完全封閉.8.18 8.16中所規定的擋板應如圖8.3中所示水平放置,且其接觸面積應不小于所規定的值,如有熔膠,絕緣物燃燒或等落到易燃材料上時,可在擋板上開放風, 通風等類似和用途的開口.門和蓋8.19 外殼的門和蓋應配備鎖定裝置.8.20 如果外殼的門和蓋接近任何負載的保護裝置,或者更換時或使用時必需打開,應要用標準絞接(或類似裝置),門或蓋應配備一插閏或類似的裝置,且要求其與外殼緊密接合,與開口四周都搭接完好.A.被擋板應遮蓋的邊,這應包括整個元件,(如被遮蓋),應包括元件未被遮蓋。
859家用电动个人修饰电器标准第一、二和三版本命名为美容院设备. 第四、五和六版本命名为电动个人修饰电器.第一版本─ 1954年9月第二版本─ 1966年11月第三版本─ 1971年5月第四版本─ 1975年7月第五版本─ 1978年7月第六版本─ 1984年2月第七版本─ 1988年1月第八版本─ 1991年1月第九版本─ 1995年12月第十版本2002年8月30日UL859最新认证于2002年4月17日作为美国国家标准(ANSI), 其第十版本包括2002年8月20日修正的内容. UL859认证作为美国国家标准保持使用持续的维修程序. 标准任何部分的评述或建议可随时呈交UL. 文字评述送交CA95050, Santa Clara, Scott Blvd 1655, UL-SC标准部门.有效期作为一个立即随着特定要求的记录被UL公司确定建立.此标准的修正通过发行修正或补充的附有发行日期的页数执行. UL 标准只有与最新采用的版本合并才能使用, 所有项目列在伴随修订要求最新设置的传送通知上.ISBN 0-7629-0773-8UL公司1991、2002版权所有.目录:前言:引言:1.范围2.概述2.1部件2.2测量单位2.3未注明日期的参考3.词汇解释结构4.概述5.风筒浸水保护6.框架和外壳6.1概述6.2聚合物外壳6.3金属外壳6.4防腐性6.5带电部件的接触6.6门窗和盖子7.减少伤人危险7.1概述7.2有水槽的电器7.3蜡脱毛器8.机械装配9.稳定性10.悬挂和固定方式11.电源连接11.1永久连接电器11.2电线端子11.3线连接电器11.4应力抵销11.5套管11.6直接插入式电器12.带电部件13.水槽14.内部线路15.发热组件16.电绝缘17.热绝缘18.超流保护19.热切断(热熔连接)20.浸水检测电流断开器21.灯座和插座22.开关22.1概述22.2双电压选择器23.自动控制24.间隔25.接地26.马达26.1结构26.2刷坏情况性能27.概述28.外壳强度测试29.倾倒测试30.稳定性测试31.漏电电流测试32.潮湿条件下漏电电流测试33.浸水检测电路断开跳掣时间测试33.1收到的风筒33.2条件下的风筒34.漏水点湿度测试35.导电外层测试36.输入功率测试37.正常温度测试37.1所有的电器37.2蜡脱毛器37.3热发钳和风梳37.4风筒37.5手持式风筒37.6马达减速测试方法37.7温度测试─马达减速38.绝缘抗电压测试39.异常操作测试39.1概述39.2所有的风筒─披盖测试和锁紧转子披盖测试.39.3手持式风筒39.4双电压电器39.5所有电器─短路、停止测试39.6热发钳─短路测试39.7加盖型风筒─头发缠绕测试39.8蜡脱毛器39.9配有方便插座的风筒浸水保护装置39.10自动控制预热循环电器40.置于水汽环境中测试.41.应力抵销测试.42.软线孪曲测试.43.转尾组装安全测试.44.转尾耐久性测试.45.挂耳耐久性测试.46.自动控制测试.46.1超载46.2 耐久性47.热切断测试(热熔连接)48.马达控制超载测试49.接地连续性测试50.手挂式风筒吊牌性能测试50.1概述50.2测试条件50.3测试方式51.固定装置强度测试52.延伸操作测试53.c c 发热组件耐久性测试54.液溶器、密封槽或档片之物理特性测试55.贴纸粘性测试56.可燃性测试─脱毛器蜡工厂和生产线测试57.绝缘抗电压测试58.接地连续性测试58.1接地连接的连续性58.2电显示装置.59.风筒输入功率测试额定60.细则标记61.细则61.1概述61.2大身或桌支撑, 罩或壳式风筒61.3双电压电器61.4手持式风筒电器61.5永久安装稳固于墙上的风筒61.6发钳61.7直接插入式电器61.8蜡脱毛器61.9浸水检测电路断开, 接地失败电路断开或类似的保护装置61.10手持风筒浸水保护装置的方便插座.操作手册62.概述63.有关火险、电击或伤人的说明书64.安装说明书65.操作说明书66.用户维修说明书电极型器具67.概述68.结构69.操作测试70.漏电电流测试71.拆卸和重装72.标识73.操作说明墙挂式风筒74.范围75.概述76.结构77.性能78.标识79.使用和注意事项说明80.安装说明附录 SA-风筒附件SA1. 范围SA2. 概述SA3. 标识SA3.1 概述SA3.2 风筒附件SA3.3 产品包装SA3.4 说明书SA4. 说明书附录A部件标准序言A.本标准包括了根据在本机构监督服务中的,如下范围中所列朮语的UL产品基本要求,这些要求是以精确的工作原理,研究、测试记录及相关领域的实验,生产过程中的问题,安装及制造者那里所获有关信息的授权检查研究和磋商,检查以及其它特殊的实验为基础,这些要求都应随着进一步的实验,以及必要而合理的调查而修正,改进.B.遵循本标准要求应该是制造者之产品继续满足本标准要求的条件之一.C.符合本标准的产品,如在进行测试和检查时,发现有违犯该标准安全要求的方,则不必再断定该产品是符合该标准的产品.D.当有关产品之材料和结构与本标准要求不相同时,应根据相关的要求对其进行检查和测试,如检查实质不一样,则判定该产品不符合标准.建议采取修订要求以符合此标准使用的有关开发,修正和执行方法.E.UL执行与其目标一致的功能,不假定或承担履行制造商或其它团体的任何责任.UL的观点和发现代表其给定的专业判断,由于考虑到实际操作的限制和标准发展工艺的阶段性,因此,UL不对使用或信赖此标准的任何人负责,UL对损害不负任何义务或责任,损害包括相继的损害,使用、翻译或信赖本标准而产生的损失.F.UL标准要求的测试潜在着危险,因此在执行这些测试过程中.应对人身和财产作相应的安全保护.引言1.范围1.1 这些要求包括家用个人修饰电动器具, 如风筒, 发钳, 梳子, 刷子以及类似的符合NFPA70国家电器准则的电器.1.2这些要求不包括额定电压超过250V的电器, 也不包括如下安全标准的电器:a)UL544医疗和牙科设备标准;b)医疗电器设备标准, 第一部分: UL2601-1一般安全要求;c)UL1431个人卫生和保健电器标准;d)UL1028发夹和剃须刀标准;e)UL1647马达带动的按摩器和体育器材标准;f)UL130发热垫标准;g)UL1727电动个人修饰器具标准.1.3当有关产品之材料和结构与本标准要求不相同时, 应根据相关的要求对其进行检查和测试, 如检查实质不一样, 则判定该产品不符合标准. 建议采取修订要求以符合此标准使用的有关开发, 修正和执行方法.2.概述2.1 部件2.1.1 2.1.2段描述的除外, 此标准下的产品部件应符合部件要求, 参看符录A产品使用部件的标准表.2.1.2 部件不要求符合规格要求:a)在此标准下产品部件使用中, 对外观或特征不作要求.b)被此标准中的要求代替.2.1.2使用部件要与使用条件确立的额定值一致.2.1.4 规定的部件其结构特征不完整, 其性能受到限制. 此部件在限制的条件下使用, 如温度不超过规定的限度, 应在规定的条件下使用.2.2测量单位值2.2.1要求陈述的数值不用括号, 括号里的数值表示解释或近似值. 2.2.2除非另有规定, 此标准提及的所有电压或电流值都是根值.2.3没有注明日期的参考2.3.1出现在此标准中的有关准则或标准的未注明日期的参考应根据有关准则或标准的最新版本予以解释.3术语3.1本标准使用了如下定义3.2自动控制----用以设定在工作条件下, 能自动控制时间, 温度或压力, 而不是用于非正常工作条件下的防护装置.3.3自动控制器具----符合如下一个或多个条件的电器:a)一个完整的操作周期后, 限制装置或类似的部件启动电路, 电器的重复开始如果不是手动控制.b)在任一单个预前设定操作周期过程中, 马达停止和重新启动.c)当电器启动后, 马达的最初启动比常规的启动要迟.d)配有分离开始线圈马达的电器, 在任一单个预前确定的操作周期过程中, 机械装载的自动改变充分减小马达速度以重新使初始线圈与电路连接.3.4主体支撑器具----在使用过程中, 电器被支撑在主体的任何部分,不同于用户的手支撑(如肩, 主体或头支撑风筒), 参考用户手册以证实电器的功能.3.5台式器具----在使用过程中, 电器被支撑在柜, 桌或长凳上(如壳式风筒), 参考用户手册以证实电器的功能.3.6直接插入电器----是指没有电源线而通过完整的叶片直接插入插座而被支撑的电器.3.7双压电器----指额定电压为120或240V且配有转换电压装置的电器.3.8固定电器----趋向于永久与电连接的电器.3.9落地式电器----在使用过程中, 电器被支撑在地面(如有摇摆位置的风筒), 参考用户手册以证实电器的功能.3.10手持卷发器----具有接榫手柄, 镙纹或波纹角板的电热舌且靠其卷发的电器. 典型的结构见图3.1(图在英文版上)3.11卷发电热器(头发整形装置)----配有柱或槽在上面或里面的柜支撑电器, 其卷发装置(如滚筒)在用于卷发前是发热的. 此装置也适用于内装有发热组件和插入负极接触片的正极电接头配件的电卷发器(滚筒).3.12拉直头发铁夹----类似3.10描述的卷发器, 只是放置的拉发板是平的.3.13手持式器具----在使用过程中, 电器被用户的手接触以控制电器,但不完全被手支撑.3.14手支撑器具----在使用过程中, 电器被被用户的手支撑(如发钳).参考用户手册以证实电器的功能.3.15热风卷发钳(或刷子)----在电器内有一风扇, 通过发热组件送热风,从电器的前筒开口吹出.3.16浸水保护电路断开器─当导电液体进入电器, 与带电部件和内部传感器接触, 使在带电部件和传感器之间的电流超过预前确定的水平, 可重设或不可重设的装置断开浸水电器的电路.3.17输入电压选择器─电器上调节所需电压的装置.3.18限制控制─图表3.2(在英文版上)条款A中显示的适用于手持风筒的限制装置是─非重设控制(仅操作一次), 它打开所有的电路以减少火险或电击.3.19限制能量初级电路─线电压电路与跟电源电路串联的限制电阻合并以便:a)在使用条件下, 限制阻抗负载电路电势不超过42.4伏峰值(30伏根值).b)在任何条件下, 包括异常操作, 限制阻抗负载电路可得到的最大能量为100伏安.3.20线电压电路─电势不大于250V, 其电路特性超过低电压电路或限制初级能量电路.3.21低电压电路─由初级电池, 2级变压器或变压器和固定阻抗的组合体提供电流的电路, 作为一个组件, 它符合2级变压器所有性能要求, 且不会有多于42.4伏峰值(30伏根植)电路电势存在.3.22可携带式器具─指便于携带或转移的电器.3.23预热周期─快速加热操作周期, 其加热组件起初以较高的能量水平操作一段时间. 然后能量降低至正常使用温度水准. 在电器的使用过程中, 其能量在高低水平间波动. 能量水平可通过改变功率值、时间、周期或它们的组合来控制. 能量水平的改变可通过定时器、温度控制器或二者的组合体来引发.有预热操作周期的电器一般为“即刻加热”型. 温度短暂条件与正温度系数(PTC)或恒温器的操作发生联系, 则不必考虑其作为一个预热周期.下面是一些预热型电器:a)电器在较高预热功率水平操作一段时间, 时间由时间装置或电路来确定. 功率值然后降至低温水平进行剩入的操作.b)电器起初在较高预热功率水平操作, 其时间根据温度而定. 功率响应温度控制器随时间而改变以保持正常操作温度.c)电器以固定的功率操作一段预定的时间, 然后, 用同样的功率通过电掣机构操作一个预定的周期以保持正常操作温度.d)电器以固定的功率操作一段预定的时间, 用同样的功率操作一个周期, 周期通过电掣机构和温度控制器依温度而调整.3.24固定式器具─线连接电器被固定在一个地方或位于一个空间.3.25温度控制─图表3.2条款B显示的适用于手持风筒的温度控制在马达减速和异常操作过程中是自动重设控制, 它使电路控制在限制温度内. 校正温度控制, 耐久测试最少6000个周期. 符合UL353限制控制标准所有其它的要求或UL873温度显示和温度调节设备标准.3.26温度调节控制─在使用条件下调节温度的功能装置.3.27热切断─可替换但不能重设的温度感应或温度电流感应装置. 在异常操作中, 能减少由于电器过度加热而产生的火险、电击或伤人危害.3.28墙挂式电器─在使用过程中, 配有眼孔槽、挂孔或类似特征以挂在墙上的线连接电器. 墙挂式电器可由两个相互结合的部件组成, 一个用于挂在墙上, 另一个在使用中被手支撑. 参考电器使用说明书以证实电器的功能.3.29蜡脱毛器─一种器具首先熔化类似蜡的原料(以下简称蜡)涂于身上然后从身上剥掉以除去不要的毛发.结构4概述4.1在如下正文中, 只适用于电器特别类型的要求, 如手持风筒和发钳,通过对相关类型要求中的特别参考加以识别. 缺少特别参考或“电器”项目的使用则表示要求适用于此标准的所有电器.4.2两种或更多类型组合的电器(例如: 有手支撑部分或柜台支撑部分的电器), 或适合两种或更多类型定义的电器(例如: 能被手支撑或柜台支撑使用的电器), 要调查研究它以符合有关电器类型的使用要求. 如果注明相同条件的两种要求不同, 则要按更严格的要求调查研究电器.4.3在3.15段定义的热风发钳或毛刷应符合适用于手持风筒和发钳的要求.4.4装液体的容器与电器一起使用且作为电器的一部分应符合适用结构要求.4.5发钳有可能放置在易燃原料上, 应提供一个用防火原料制造的位置,当不使用时可放置在其上面.例外: 如果电器得到的温度不足以使易燃原料着火, 则不需提供位置.4.6当持续操作时, 温度高于100°C(212°F)的发钳要提供一个完整的存放位置. 提供给其它类型电器的位置可是一个分离或完整的装置.4.7关于4.6段发钳完整位置的设计或形状, 当发钳在位置上以预定的方式被支撑时, 超过150°C的发钳任何表面不会与支撑表面接触.4.8符合4.7段要求用于完整存放位置的聚合物原料应有以使用为准的额定温度.5风筒浸水保护.5.1当电器被激活, 其电源开关在“开”或“关”档位以及浸入有接地导电路径的水中, 手持头发吹干电器(如风筒、热风梳、热风卷发器、发钳风筒组合体、墙挂式风筒或类似的电器), 其结构要能减少电击危险.5.2符合5.1段的要求可使用如下装置完成:a)完整的接地失败电路断开器(GFCI)b)完整的浸水保护电路断开器(IDCI)c)当手持式头发吹干电器浸入有接地导电路径的水中时, 断开所有带电部件的另外类型完整保护装置(以下简称保护装置)5.3如果手持式头发吹干电器装配有GFCI, 则GFCI需符合UL943接地失败电路断开标准A级线连接GFCI之要求.例外: 固定于墙壁永久连接风筒上的GFCI需符合UL943A级永久连接GFCI之要求.5.4如果手持式头发吹干电器装配有IDCI, 则IDCI需符合UL1664浸水保护电路断开标准. 在IDCI在线的任何电路导体在开路条件下, 则IDCI不需提供保护. 风筒和IDCI的组合体需符合20段, 33-35段以及61.9.1和65.9段规定的要求.5.5除了GFCI和IDCI外, 如果手持式头发吹干电器还装配其它保护装置, 则要研究保护装置, 确定其使用可接受, 保护装置的研究包括但不限制如下内容:a)电的额定值,b)使用温度,c)操作可靠性,d)抗异常操作条件的影响,e)抗机械滥用,f)抗电瞬变现象,g)抗水汽.头发吹干电器和保护装置的组合体需符合33段描述的浸水保护电路断开(IDCI)跳掣时间测量测试.例如: 如果保护装置符合UL943接地失败电路断开标准A级线连接要求,可确定其使用可接受.除非它要求:a)没有接地导体.b)没有同类型的电源线.c)在任何电源导体是开路的条件下,不符合高阻接地失败要求.d)中性导体在负载电路上的一点接地条件下,不提供符合高阻接地失效测试的接地中性保护.手持式头发吹干器具和此种保护装置的组合体不要求经受35段导电涂层测试描述的测试.5.6GFCI 、IDCI或其它保护装置应与手持头发吹干电器电源线连接插头成为一个整体.例外1): 安装于墙上的永久连接风筒,其GFCI 、IDCI或其它保护装置可位于墙壁内.例外2): 有关浸水、抗机械滥用和类似考虑后的接受性补充研究后, GFCI 、IDCI或其它保护装置作为穿过线结构置于电源线内或风筒外壳里.5.7用户重设保护装置应与20段浸水保护电路断开器(IDCIS)或UL943接地失效电路断开标准描述的监控电路并联.例外: 用户可重设的保謢装置在如下基础上有重设特征而没有测试功能:a)保护装置符合UL991使用固态装置有关安全控制测试标准.如果执行计算研究,最大失败率(XP)预计每一百万小时不超过1.5.如果执行说明的方法,测试加速增值应是5763.b)电器配备说明书敬告用户重设特征,如何以及何时使用它.c)电器说明书应是提醒使手者,在保护掣因浸水而早跳时,不要重置和再使用电器.5.8用以测试重设保护装置的开关,在掣盖或其它附近永久性地标出“测试”和“标志”.5.9保护装置断开带电部件后,它不会自动重设.5.10与手持式风筒插头连成整体配套的保护装置,如符合下列要求时,可以配备独立的插座.a)插座是1.与所附插头有相同的形状.2.接线接于保护装置的负载端.3.与插头配件接相同的极性.b)插头的额定电流15A,电压125伏,符合UL498插头插座的标准.c)插座面宽小于5/8英寸(15.9毫米), 长小于7/8英寸(22.2毫米)符合21.7段规定的固定间隙要求.d)插座区域周围不应有任何影响插针完全插入的对象,其插头的表面尺寸如在图5.1规定的一样.e)当图表5.1显示的插头完全插入插座时,测试和重置键,在执行测试和重要保护装置时,无需借助工具均易于接触.f)保护装置符合UL943接地失效电路断开标准规定的线连接GFCIS要求.例外1): 使用表格11.2规定的用于手持风筒可接受的花线.例外2): 不需提供接地方式.g)如果有插座接触槽和接地孔,接地插头的线叶片不能通过手动压力装置,包括巧妙处理以偏斜保护装置主体外面的接地针.提供的挡板要符合图表5.2隐影部分描述的最小尺寸和形状要求.挡板与面部共面或凹进不超过3/32英寸(2.4毫米).其结构较硬,在硬度计A刻度处测量,原料硬度最小90∘.“A ”处尺寸可能减少到0.531英寸(13.5毫米).h)风筒浸水保护装置符合39.9.1~39.9.5段描述的异常操作测试.i)永久可读标记贴置在插座附近:1.规定意欲插入其上如61.1.7所规定器具的最大电流和功率额定值.2.如61.10.1规定的一样,标明使用后立即拔掉.3.如61.10.1规定的一样,标明不能使用直接插入(无线)器具.j)说明书包括65.10段规定的操作指导.5.11关于5.10中的F所述,每个输出电路应只能代表一个,而不能代表另一个,例如,短路测试应在每个输出电路上逐次进行,在线连接电路和负载电路之间的绝缘抗电压测试应包括两个负载电路,温度测试在以下情况进行.a)风筒负载电路和插座各自负载额定值.b)15安插座空载连接风筒负载电路.6框架和外壳6.1概述6.1.1电器的框架和外壳应够坚固以防在使用过程中遭遇滥用. 电器所固有的强度能在使用中防止整个或部分损坏而致使空间间隙减小, 组件松脱或发生移位, 以及其它任何单独或综合在一起所引起的起火、电击或伤人危险.6.1.2判断外壳可以接受的主要方面:a)物理强度b)抗冲击性c)吸水性d)易燃性e)防腐蚀性f)在正常或非正常温度条件下的变形对于非金属外壳, 有关热老化所有的因素都应考虑.6.2聚合物外壳6.2.1聚合物外壳需符合UL746C在电动设备评估使用中─聚合物原料标准.例外: 39段异常操作测试代替UL746C规定的异常和严格条件要求. 对于聚合物外壳, 除了手持风筒外, HB原料的使用需要求附加的异常或严格条件测试.6.3金属外壳6.3.1 金属外壳的最小厚度如表格6.1所陈述(在英文版上).6.4抗腐蚀6.4.1如果未保护部件的故障能引起火险, 电击或伤人危险那么铁和钢部件要通过喷漆、电镀、装甲板或其它类似的方式进行防腐蚀保护. 例外1): 在结构中由于暴露于空气或水汽中而引起铁或钢的氧化─金属的厚度和温度也是考虑因素─外壳内的钢片或铸铁部件表面不要求防腐保护.例外2): 轴承、铁心片, 铁或钢的小部件, 如垫圈、螺丝或类似的部件不要求防腐保护.6.4.2装液体的容器对在其内使用的流体需能抗可能的腐蚀影响.6.5带电部件的接触.6.5.1电器的带电部件应固定或封闭以防止与非绝缘带电部件和内部线路不经意的接触.6.5.2当确定符合6.5.1时, 不需工具能被用户打开或移动的外层外壳部分被打开或移动(以连接附件、作操作调整, 换灰士或其它).6.5.3电器的外壳不充许有直径为1英寸(25.4毫米)的探针插入的开口以接触任何引起电击的部分, 探针如表6.1说明的一样.6.5.4关于6.5.3, 在插入开口前、后及过程中, 探针与任何结构、旋转的或角度的位置接触, 穿透开口尺寸充许的深度, 包括与最多连接组合的最低深度, 不能把探针当作评估原料强度的工具.6.5.5当开口符合图表6.2显示的条件时, 直径1英寸(25.4毫米)的探针可进入的开口是充许的. (图表6.2见英文版27页)6.5.6作为线电压电路带电部件, 限制能量电路的带电部件要求同样的保护程度以防不经意地接触.6.5.7绝缘毛刷帽不要求额外的外壳.6.5.8有一组开口或保护口(如格窗、放热孔或屏幕)的外壳1区域要经受28.1段描述的外壳强度测试.6.5.9遥控或自动控制电器的外壳, 应能减少熔化金属、绝缘体燃烧部件冒火花或类似物落到易燃原料上包括支撑电器的表面而引起的危险.6.5.106.5.9中的要求有必要使用耐燃原料挡板以防止燃烧.a)对于马达除非:1)马达的结构部分配有类似文件板的部件.2)当马达在如下各种失败条件下开动时, 对马达予以保护而没有绝缘燃烧物或熔化金属掉落在支撑电器表面上.Ⅰ) 主线圈开路.Ⅱ) 启始线圈开路.Ⅱ) 启动开关短路.Ⅲ) 对永久性分离电容马达、电容短路.(马达通电前和转子被锁紧时短路)3)马达应配备马达热保护器(对温度和电流都很敏感的保护装置)应在马达最大负载时, 在不影响工作的情况下, 不会引起马达绕阻温度超过125°C或使马达锁定时转子的温度超过150°C.b)对于导线, 除非它是聚氯橡胶或热塑绝缘.6.5.11除非电器外壳底部没有开口或部件的故障不会导致火险, 在6.5.9段中的要求有必要使开关, 继电器, 螺线管或类似的部件各自且完整地封闭.例外: 开关、继电器, 螺线管或类似部件的端子不需各自和完整地封闭.6.5.12在6.5.10中规定的档板应是水平的, 置于图表6.3说明的位置且其面积不小于图表6.3说明的数值. 如果开口不会使熔化金属、绝缘燃烧物或火焰微粒掉落在易燃原料上, 则用于排水或排气的开口充许在挡板内.6.6门和盖6.6.1外壳的门和盖在关闭位置应配备锁定装置.6.6.2如果外壳的门和盖接近任何负载的保护装置, 更换或使用时必须打开, 应要用铰链(或类似的装置)连接. 门或盖应配备一插闩或类似的装置, 且要求其与外壳紧密接合, 与开口四周都搭接完好.7减少对人身伤害的危险.7.1概过7.1.1以减少伤人危险而定的材料, 其特性需满足负载条件的要求. 7.1.2不使用石棉.7.1.3能导致伤人危险的移动部件需被封闭或配备其它装置以减少不经意的接触.7.1.4有关7.13规定的要求, 对器具的整个结构和用途要分析, 其外壳或保护装置, 在判断是否合格时, 暴露的活动部分要作如下考虑:a)暴露的程度b)可活动部件的锋利程度c)手指, 手臂, 头发或衣服被卷进活动部分的情况(如齿轮, 皮带车轮上运行时; 在打入或剪切活动中, 活动部分关闭)7.1.5器具或器具配备的任何部分, 在其内外部应无锋利边, 毛刺, 尖。
电吹风安规测试大纲UL和CUL要求第二版（内部参考资料）编辑：校对：审核：批准：2003年3月15 日目录1、外壳强度测试2、泄漏电流测试3、潮态泄漏电流测试4、绝缘耐压测试5、输入测试6、正常温度测试7、马达减速测试（一）8、马达减速测试（二）9、覆机测试10、马达堵转测试11、温控短路非正常测试12、阻入风测试（一）13、阻入风测试（二）14、阻出风测试（一）15、阻出内测试（二）16、跌机测试17、双压非正常测试18、马达短路测试19、元件开路测试20、元件失效测试21、电源线拉力测试22、电源线曲折测试23、手柄折迭测试24、手柄负荷测试25、双电压选压钮测试26、软木板表面温升测试27、切断发热线元件测试1、外壳强度测试方法：用一根直径6.4mm×127mm长的测试手指，垂直压向样机的入风网及出风网位置，加5磅压力时间为1分钟。
要求：1.在整个测试过程中，测试手指不能接触到非绝缘的金属或其它带电部份。
2.测试后非绝缘带电部份的距离不能小于1.6mm。
测试仪器：UL测试指。
2、泄漏电流测试方法：将样机放置于绝缘工作台上，测试其外露非带电金属部件或塑胶外壳与火线（L）、零线（N）间的漏电流（接线方式同图A）。
按以下几种情况测试：1.在常温下（未工作）测试其泄漏电流。
2.在额定电压一工作，开关置最高档，在下列时间测试其泄漏电流：a.通电0-5s. b.通电5s-10min。
c.10min热稳定。
要求：泄漏电流小于0.5mA。
测试仪器：Model 3226泄漏电流表Model 3227接线测试盒3、潮态泄漏电流测试方法：将样机放入一个温度为32±2℃，温度为88±2％RH的环境中48小时，然后取出测试其外露非带电金属部件或塑胶外壳与火线（L）、零线（N）间的漏电流（接线方式同图A）。
按以下几种情况测试：1.在常温下（未工作）测试其泄漏电流。
2.在额定电压下工作，开关置最高档，在下列时间测试其泄漏电流：a.通电0-5s. b.通电5s-10min。
27 總則27.131~39章的測試應在同一個樣品上按順序執行.例外:手持式干發器的一些測試要求在一個以上的樣品上執行.27.2 用於溫度測試的假人頭周長為21-1/2inches(546mm),且緊緊包裹著兩層棉布,再在頭頂和兩邊用醋酸纖維膠片固定住泡沫塑膠假發.27.3 用於正常溫度測試或非正常溫度測試的棉布應為:漂白的/36inches(914mm)寬/近似28~30m/Kg/商業上所說的“３２ｘ２８”35導電外殼測試35.1總則35.1.1 含有導電外殼(如用於IDCI(浸入漏電保護器)的傳感)的干發器應經受35.2.1~35.5.1章規定的測試條件;然后再經受35.1.2章規定的機械耐久性測試.共五個樣品每個樣品頇單獨進行每一項測試.測試前/測試后/機械耐久性測試后均需測試外殼內部至少三點(典型的三點為出風口附近點/入風口附近點/離傳感線連結點距離最遠的點)到傳感線端子的阻抗.35.1.2 經受測試條件后,所有樣品均經受150周的機械耐久性測試或直至由於電气連結或元件或機械損壞造成器具不能工作<取先達到的情況>,未造成器具不能工作的出風/入風口罩子脫落或類似的機械部件失效不可終止測試.每次衝擊之后有必要檢查和通電測試以確定器具是否仍能工作.樣品連結有45Iinches(1.14m)電線且與楓木板平面的水平距離為38inches(0.97m).樣品自由落下后擺動一個弧度撞到楓木板的平面上(見圖35.1).測試完畢后測量每個樣品的如35.1.1章規定的兩點間阻抗(測試點與測試進行前測試的位置相同),結果如下則可接受:a.樣品的阻抗偏移值沒有超過IDCI動作阻抗值的50%;b.導體外殼上沒有可見的裂紋/脫落/起皺/起泡或類似的惡化現象.35.2 熱循環35.2.1五個樣品應經受如下測試:a) 樣品置於環境溫度為:比按37.7.1&37.7.2章要求的正常溫升期間所測得最高外殼溫度高18~20℃,但任何情況不得低於85℃<取其兩者中較高的溫度>.如此環境中放置1小時.接著b) 置於23±2.0℃, 相對濕度50 ±5%的恆溫恆濕環境中1小時. 接著c) 置於-29±2.0℃的環境中1小時.d) 置於23±2.0℃, 相對濕度50 ±5%的恆溫恆濕環境中1小時. 接著e) (a)~(d)的測試重復循環兩次以上.35.3 有限的熱老化35.3.1 五個樣品應置於如圖35.2溫度指示線對應溫度的焗爐中共300小時(圖中溫度指示線T為按37.7.1&37.7.2章要求的正常溫升期間所測得外殼溫度),但不可低於60℃<取其兩者中較高的溫度>.如符合所有關系,則可在一個相應較低的溫度下放置較長的時間.條件試驗后取出置於23±2.0℃環境中測試.35.4 短期老化35.4.1 五個樣品應置於環境溫度為:比正常溫升期間所測得最高外殼溫度高18~20℃,但任何情況不得低於85℃(取其兩者中較高的溫度).如此環境中放置56天(即共56X24小時).35.5 濕度條件35.5.1 五個樣品應置於環境溫度為35.0 ±2.0℃,相對濕度90 ±5%的恆溫恆濕環境中56天(即共56X24小時)36功率輸入測試36.1 如器具標志的額定功率≦50W,則器具實際的輸入功率應為額定值的75~110%;如器具標志的額定功率＞50W,則器具實際的輸入功率應為額定值的90~110%;36.2 對應於36.1章的要求,可僅用電流和電壓這兩個值來標志器具的額定功率.36.3 器具額定功率的測量應在下述條件下進行:如37.1.13章的輸入電源時/滿載條件下/工作溫度下/如有控制開關或類似裝置,應置於能提供最大輸入功率時的檔位.對於含有預熱循環(如3.23章描述)操作的器具,應測試穩定狀態下輸入功率以確定是否滿足36.1章的要求.37.正常溫升37.1 所有器具37.1.1 一個器具,按37.1.13~37.5.1章規定進行測試時,器具的任一點溫度不能足夠高以致於引起著火或任何材料的損壞或測試中任何時間時溫升值不能高於Table37.1的規定.例外:在器具的預熱循環內峰值溫度瞬間值或峰值溫度的偏差不超過Table37.1的規定值的20%則可接受;如果溫度的偏差超過Table37.1的規定值的20%,則應按37.1.22章規定得出一個等效的正常使用溫度,此等效正常使用溫升不能超過Table37.1的規定值.37.1.2 用於預定正常使用條件下保持溫度限值符合Table37.1&37.2要求的溫控器,應滿足46.2.1章的聯合型限溫器和溫度調節控制器的要求.37.1.3 對於線圈最好的溫度測量方法為熱電偶法.溫度測量要麼用熱電偶法要麼用電阻法,用熱電腢法測試線圈或繞組的溫度時,熱電偶應固定於線圈覆蓋的外面.如此線圈不易觸及去固定熱電偶(例如:線圈浸入到密封物中)或線圈的覆蓋物包含有熱絕緣如超過1/32inch(0.8mm)厚的棉/紙/人造絲或類似絕緣,則應使用電阻法測試.對於用熱電偶法測量結構直徑≦7inches(178mm)的交流馬達(除了通用的馬達)的線圈,熱電偶應固定在導體整體應用的絕緣上.37.1.4 電阻法測試時,繞組應從室溫的冷態開始, 繞組溫升用以下公式計算:t=〔R(k+t1)/r〕-(k+t2)t為溫升(℃); R為測試結束時的繞組電阻(Ω); r為測試開始前的繞組電阻(Ω);k為常數,對於銅導體為234.5 ,對於鋁導體為225.0; t1為測試開始前的室溫(℃);t2為測試開始前的室溫(℃);37.1.5 如線圈表面的溫度受外來熱源的影響,則在此點熱電偶測量的溫升值可比Table37.1規定值高出下表值(見65頁).37.1.6 對應於37.1.5章,如果外來熱源的影響不會使線圈表面超過溫度限值,則可通過熱電偶測量其線圈導體的完整絕緣表面來確定線圈的溫度.37.1.7 Table37.1&37.2的所有溫升值是基於假定的25℃環境溫度,然而實際的測試可在10~40℃溫度的環境中進行.37.1.8 如果發熱線導體絕緣的保持依靠一個編織物,則此編織物不可移走且溫升也不可超過65℃除非通過有其它的方式使其絕緣固定在位.HSJ型或HSJO型外套的電線溫升不可超過35℃.37.1.9 特定的處理如通過浸漬來保持發熱線導體的絕緣,則更高的溫度可接受.37.1.10 熱電偶法測量溫度的熱電偶應為不大於24號(0.221 mm2)的線.當三次溫度讀數無變化時則可認為溫度已恆定,三次讀數每個讀數的間隔時間為先前總測試時間的10%且不得小於5分鐘. 37.1.11 應用熱電偶法來測試電氣設備的溫度時,通常使用為30號(0.05mm2)線號由鐵和康銅組成的熱電偶和電位計式溫度監視設備.37.1.12 為滿足37.1.1的要求,器具應在下列條件下工作:器具額定電壓在110V~120V的產品,測試電壓為120V;器具額定電壓在220V~240V的產品,測試電壓為240V;器具額定電壓如不在此范圍的,測試電壓為產品的額定電壓(除非37.1.1~37.5.1另有規定)如有必要,可用器具的額定功率對應的電壓來測試.37.1.13 如果一個器具含有馬達並附帶有發熱元件,那麼對於額定電壓為110V~120V的器具,供給整體連結的馬達的供電電壓應為120V; 對於額定電壓為220V~240V的器具, 供給整體連結的馬達的供電電壓應為240V;其它情況則以器具的額定電壓來供電.如馬達是獨立供電的線路,則應按整體連接的馬達的額定規格來測試.37.1.14 測試中每一個通用插座或含有限流器的通用插座應能承受15A的負載能力或根據61.1.6章要求稍小一點的負載能力.例外:雙插座如每一個輸出插均能承受10A的負載能力.37.1.15 器具應盡可能如實際使用時的情況來加以固定和支撐,如器具含有定時器或類似部件,器具應工作直至一個適當的循環為止.例外:手持式干發器按37.5.1章的要求.37.1.16 正常溫升測試期間,手動復位熱裝置或熱斷路器不能夠動作.37.1.17正常溫升測試期間,手持式干發器的馬達不能夠停轉.37.1.18 溫度設定應置於最高溫度檔.37.1.19用於頭發護理的電气加熱元件應蓋上一塊濕布直至濕氣蒸發完畢且加熱的表面溫度達到204℃,然后斷電休息2分鐘;再蓋上濕布加熱,如此循環,測試期間測試器具各部件的溫升.37.1.20 對於含有水箱的可以加熱水的器具應測量水的溫度.測試時熱電偶置於液面下4.8mm,且位於水箱的內表面與電极的外表面之間(測試時的環境溫度為25℃)例外:此測試不適合於水箱容量小於或等於23.7ml和按72.2章標志的電極型器具.37.1.21 對於通過夾子從一個外部加熱器給頭發加熱的器具,應經受使用這些夾子時的工作,測試直至溫度恆定.37.1.22 對應37.1.1章中的例外,等效連續正常使用溫度按如下方法來獲取(見圖37.2):等效連續正常使用溫度值由溫度線下t0~t s的面積決定.圖中t0為溫度線第一次超過T1時對應的時間, t s為溫度線恆定時對應的時間,T1為材料或元件對應的最大允許值.面積可通過數學或繪圖或測面積計求的.37.2 熔蜡脫毛器具37.2.1 器具加至最大允許的蜡並煲蠟直至溫度恆定,可調溫度控制器應置於最高溫度檔,如器具有几個不同功能的溫度設定檔(如7.3.3章描述),則既要在設置為最高溫度檔時工作,也要在保持皮毛應用熔蜡時的溫度設定時工作.37.2.2測量蜡的溫度(在蜡慢慢地連續流動時):用熱電偶置於蜡面下一半的深度,且位於水箱的中心位置.37.2.3 另為了滿足7.3.1,7.3.2和37.1.1的要求,當蜡溫超過75℃時, 過熱指示器(如7.3.3(b)章要求)應指示;7.3.1按37.2.1~37.2.3章規定測試時蜡溫<75℃;7.3.2使用者可觸及的表面最大溫升不能超過Table 37.2的規定.7.3.3如器具含有多個溫度設定(如一個用於熔蜡的保持,另一個用於固態蜡的快熔),則器具頇滿足:a.如果快熔時的溫度超過75℃,則裝蜡的容器應有一個不可移走的可自動關閉的蓋子;b.當溫度超過75℃時,應有一個可見的過熱指示器,且該指示與其它的溫度指示是分離而獨立不易混淆的.c.每個溫度選擇位應有一個標志,永久性標志按61.8.1章(b)的要求.d.溫度控制器應如此設計以保證操作者方便地去選擇一個設定或從一個設定更換至另一個設定(可調旋紐或類似部件),比如其結構上有兩個彼此分開的明確的位置(推和轉).37.3 熱卷發器和發梳(內有風扇和發熱元件)据4.3章的要求應滿足手持式干發器和卷發器的要求.37.3.1 器具應在入風口與出風口均無阻礙的情況下工作直至溫度穩定,然后器具工作30個循環,每個循環包括:如37.3.2章所述將器具的入/出風口堵住工作1分鐘,再在所有出/入風口敞開時工作10秒.根據手持式干發器和卷發器的要求按37.6.1~37.7.1章中要求來做馬達降壓測試(測試時空气的出/入口應如37.3.2章要求堵住).37.3.2 手柄上握持處的空气入口(如圖37.3)應堵住其圓周方向上3/4的開口(如圓周上都有開口,則有1/4的開口不用堵住);對於圓柱形的手柄空气入口(如圖37.4)的器具,則不必考慮被使用者手握住的情況而堵上.圓桶形空气出口的3/4應堵住.37.4干發器37.4.1對於附帶有一個帽或剛性罩子且含有溫度可調控制器的地面或臺面支撐式干發器,測試時溫度設定置於最高檔,假人頭應置於人頭正常使用時所處的位置,工作15分鐘后測試溫度.然后溫度設定檔置於最冷檔以使得頭頂和頭兩邊的平均溫度不低於43℃,連續工作至溫度恆定.然後移走假人頭,溫度設定復位至最高檔,連續工作至溫度恆定.含有一個空气軟管的干發器如能與帽或剛性罩子分開,則也需進行37.5.1章規定的測試.37.4.2 對於附帶有一個剛性罩子的干發器,假人頭應置於距罩子內表面至少1inch(25.4mm)且能得到最高溫度的位置.37.4.3 一個不帶有可調溫控器的地面支撐式干發器應在帶假人頭的情況下連續工作直至所有的溫度恆定.37.5 手持式干發器37.5.1 對於手持式干發器則按如下操作進行:溫度控制部件置於最不利的檔位,器具的出風口距離溫度測試板1inch(25.4mm).測試期間,器具應固定於實際使用時所處的最不利位置,且分先后不帶附件/帶附件進行測試(如有多個附件則應按順序每次加一個附件測試),出气口的气流中心應正對測試板的中心工作直至狀態穩定.器具的任一點的溫升不能超過Table37.1 & 37.2的規定,溫度測試板所測的5點最高溫度的溫升平均值不能超過100℃.37.5.2 溫度測試板的構成(略)37.6馬達降速測試方法:37.6.1 手持式干發器頇經受37.6.3~37.7.1章的測試.測試中發熱元件與馬達線路分開,將馬達引出線連接到一個單獨的可調電源上.對於含有馬達連接到發熱元件的器具,如一個低壓直流馬達,原器具內此線路中的馬達應用一個相同的馬達＜模擬的負載＞來替換.37.6.2 測試期間應短接溫度調節控制器(如3.26章定義).37.6.3 含有模擬馬達的器具輸入調至1.1倍的器具額定功率; 無模擬馬達的器具輸入功率為器具的1.1倍額定功率減去其馬達在自身額定電壓下單獨工作功率的差值.器具內部馬達的電壓調至馬達速度等於器具在額定電壓下的馬達轉速相對應的電壓值.37.6.4 按37.6.1 & 37.6.3章的條件測試直至溫度恆定之后,如內部馬達的額定電壓≦30V,則以每分鐘降低1V的速率降低馬達的工作電壓;如馬達的額定電壓為120V或240V, 則以每分鐘降低5V的速率降低馬達的工作電壓;直至溫控器＜可恢復型＞或限溫器＜不可恢復＞斷開所有發熱和馬達線路.頇記錄保護裝置動作時的馬達速度和工作電壓值,然后馬達電壓升高在速度S下或在一個更高的電壓下(保證溫控器不能動作)運行直至溫度恆定(記錄恆定之最高溫度).S=0.1(S1-S2)+S2S1為馬達預定轉速(正常工作時的轉速), S2為保護裝置動時所對應的轉速.如上述保護裝置不動作,則馬達的速度一直減小直至停止工作,但要記錄最高溫度時所對應的速度或電壓,然后器具馬達在此速度或電壓下運行直至溫度恆定(記錄恆定之最高溫度).37.7 溫度測試----馬達降速37.7.1 三個未做過測試的手持式干發器,在1.1倍器具額定功率下按37.6.1~37.6.5章的馬達降速方法進行測試(分別在帶/不帶附件,放置位置和溫度設定最不利的條件下)例外:如溫控器＜可恢復＞在器具達到1.1倍額定功率之前就已動作,那么輸入的功率應稍低於動作點所對應的功率(但不能低於器具的額定功率),以使其在能達到的最大功率下工作(此時斷路器fuse不能動作)37.7.2 工作中干發器的任一點和溫度測試板的溫度不能超過Table37.1&37.2及37.5.1章的規定.測試時線路中不能有元件損壞(除斷路器fuse外)例外: 1. Table37.1 A項中的1~4項不適用於在此故意速度下工作的馬達;2. 器具工作至達到最高溫度后, 如膠件的溫度超過Table37.1 & 37.2規定值10℃以內,則器具工作繼續7小時.如膠件的溫度仍未超過Table37.1 & 37.2規定值10℃,且材料本身沒有明顯的物理變化如造成其性能降低的變形/流動/熔化則可接受.3. Table37.1的C項的第3條不適用此要求.38.絕緣耐壓測試38.1 器具工作至熱態後,帶電體與裸露的非帶電金屬部件之間應經受1分鐘的如Table38.1所示的60HZ正弦電壓,而不應有絕緣擊穿現象.38.2 如器具沒有裸露的非金屬帶電部件,則應在其表面覆蓋一層金屬箔,測試電壓施加於金屬箔與所有帶電體之間.38.3 要滿足38.1&38.2章的要求,測試儀器應具有500VA或更大的容量,其輸出電壓為基本正弦波且可調.測試電壓應有一個電壓表指示且以較快的一致速度從零增加到測試電壓,在測試電壓值持續1分鐘.38.4 含有浸入式常開保護裝置的器具其測試方法如下:器具以額定電壓供電並復位(閉合)保護裝置,器具本身的開關置於斷開的位置,測試電壓施加於供電線路與裸露的非帶電金屬部件之間.39非正常測試39.1 總則39.1.1 干發器在下述條件下操作時不能有引起著火,冒出火花/火焰/熔融金屬或類似的危險.a.39.1.2 , 39.1.3和39.2.1~39.3.6.1章(手持式器具)b.39.1.2 , 39.1.3和39.2.1~39.2.3章(手持式器具以外的)器具不能有因任何元件的擊穿/斷開而導致起火或電擊的危險.39.1.2 為了決定是否已達到39.1.1的要求,進行如下測試:干燥器的輸入電壓應按37.1.13章的要求,溫度設定或類似裝置應置於最不利的位置.應短接線路中的恆溫器或其它的溫控器(可恢復),除非它通過可靠的固定而不可能被用戶損壞.供給的電源的fuse的容量應足夠干燥器的運行,裸露的金屬部件對地之間應連接一個3A的fuse.本身有電源線連結的干燥器放在舖有白色棉紙的軟木板上,運行直至最終結果出現＜如溫度恆定/狀態穩定＞.39.1.3 39.2.1~39.6.1章的規定為常規型的器具通用測試程序.如果一個器具包含一個從未用到的特性,那麼考慮這個特性此測試程序可作適當的修改和附加測試.39.1.4 卷發器應不加任何支撐地放在舖有兩層棉紙的軟木板上運行工作,然后如39.2.1章所示松松地蓋上兩層臺布.39.1.5 蒸气式卷發器以額定功率供電,且水箱中裝滿硬水(每升蒸餾水中加入0.5g CaSO4.2H2O),蒸氣出口應堵住,以產生蒸气最快的檔位工作直至水耗盡或工作15分鐘(取優先達到的),樣品的放置應對應於對其內部元件最不利的位置.測試過程中連續監測其泄漏電流, 泄漏電流值不超過31章中的規定則可接受;測試完畢頇立即按38章的要求進行2500V的耐壓測試,不能有絕緣擊穿現象. 39.1.6 對於含有一個完整的液體容器的蒸气式卷發器或噴霧式頭發定型器應經受一個過灌測試(將39.1.5規定的硬水灌入水箱),灌入的水量為水箱預定用容量的2倍.測試期間器具應保持在其正常使有的位置,同時要連續監測其泄漏電流值, 泄漏電流值不能超過31章中的規定;測試完畢立即按38章的要求進行2500V的耐壓測試,不能有絕緣擊穿現象.39.1.7 為了決定一個含有完整的液體容器的蒸气式卷發器是否需標志63.7(g)(15)章規定的文字內容,器具頇經受一個滴水測試.加入水箱規定容量的硬水(39.1.5規定的硬水),以額定功率供電,器具從冷態工作直至充分發熱為止,測試過程中沒有水滴從蒸氣孔中流出,則器具的重要安全說明中不頇標有63.7(g)(15)章規定的文字內容.39.2 所有干發器---drape test39.2.1 干發器（含發熱元件和風扇）在不用假人頭的情況下工作直至溫度穩定．對於手持式干發器，則按39.3.1.1章的規定放置．然后當干發器仍在運轉工作時，用兩層測試布蓋住器具以阻止空气的有效流動和蓋住最熱的部位（但不要刻意盡力去阻塞空气流動），工作直至最終結果出現＜如溫度恆定／狀態穩定＞．39.2.2 測試不能造成測試布起火和冒火焰．39.2.3 緊接著39.2.1的測試，干發器經受一個歇火測試：取走測試布，鎖住馬達轉子，溫度設定置於不利的位置．器具工作直至最終結果出現＜如溫度恆定／狀態穩定＞．手持式干發器應在取走一塊測試布即只蓋一塊測試布的情況下執行此測試．39.3 手持式干發器39.3.1 軟木板表面溫度測試39.3.1.1 手持式干發器置於舖有兩層白色棉紙的平坦的水平放置的軟木板上（放置的位置考慮實際使用的可能性應盡可能使紙面產生最高溫度），器具工作（發熱絲與風扇均工作）直至溫度恆定,紙面的最高溫升不超過125℃(225`F).39.3.2 溫控器＜可恢復＞短路測試39.3.2.1三個手持式干發器應根據37.7.1章要求來進行非正常測試．例外：ａ. 所有的溫控器被同時短路；＜譯者注：即一次只短接一個溫控器進行測試＞ｂ. 裸露的非帶電金屬部件與地間接有一個３Ａ的fuse；和ｃ. 馬達的額定電壓≦30V,以每分鐘降低1V的速率降低馬達的工作電壓;馬達的額定電壓為120V或240V, 以每分鐘降低5V的速率降低馬達的工作電壓;直至限溫器＜不可恢復＞斷開所有發熱和馬達線路；或馬達速度降低到停止的條件直至最終結果出現＜譯者注：即如果降壓測試中為恆溫器動作，則需進一步短接恆溫器進行測試；如為fuse動作測無需再進行恆溫器短路測試＞39.3.2.2在39.3.2.1章中的測試頇滿足39.1.1章的規定，且不可有下述情況出現：a. 如圖8.1的測試棒可觸到沒有絕緣的帶電部件；b.不能滿足39.1.1章中的絕緣耐壓測試；c.除了限溫器＜不可恢復＞動作外其它的元件損壞造成工作中斷；d.對地連結的３Ａfuse熔斷；e.如器具仍處於工作狀態（按37.7.1&37.7.2章的測試），而溫度超過Table37.1&37.2規定值．39.3.3 限制入風測試39.3.3.1 需測試三個樣板,每個樣板均頇做入風限制測試.產品以最大允許功率(根據36.1&36.2章要求為1.1倍額定功率)供,電器具以最不利的操作條件/最高溫度設定和馬達速度下運行.逐步地堵塞器具的空气入口直至溫控器<可恢復>或斷路器<不可恢復>或其它的最后結果出現(見39.3.3.2章要求).如最高發熱檔和馬達速度不能獲得最不利的條件,則入風限制測試應重新在最不利的條件下測試.測試中測試后頇滿足39.1.1章的要求,且除斷路器外其它的元件不能損壞.39.3.3.2 入風限制應用如39.3.3.3章規定的絨布逐步地堵住,其尺寸至少比入口尺寸大2inches(50.8mm), 從1~10塊每3分鐘加一塊絨布蓋住入風口直至最后的結果出現,工作持續7.5小時.如絨布不能蓋住入風口,可用膠帶進行固定(但不可用膠帶堵住入風口).如器具有兩個空气入口,則兩個入風口頇同時逐步堵住.39.3.3.3 在39.3.3.2中使用有布應為白色的100%天然棉編織的.39.3.3.4 同時短接所有的溫控器<可恢復>,並按39.3.3.1&39.3.3.2章規定測試,直至斷路器<不可恢復>動作.39.3.4 出風限制測試:39.3.4.1 按39.3.3.1章的要求(入風限制改為出風限制)如39.3.4.1規定方法限制出風進行測試. 39.3.4.2需測試三個樣板,每個樣板均頇做出風限制測試.用膠紙每3分鐘相繼封住出風口的50%,75%,90%,100%.三個樣品開始限制出風的方向應一致,此方向應能使在限制出風過程中斷路器<不可恢復>能保持最長的工作時間<如從fuse所在位置相反的方向開始限制>.如高溫造成了膠紙作用降低或膠紙本身的使用造成出風嘴變形,則可以用一個金屬盤或其它的阻燃材料來限制出風.如最后100%出風限制時斷路器<不可恢復>仍未動作中斷所有的發熱器和馬達,則此測試可持續至7.5小時(直至最終結果出現).39.3.4.3 同時短接所有的溫控器<可恢復>的情況下重新執行39.3.4.2章的測試..39.3.5 落地測試39.3.5.1 需測試三個樣板,每個樣板均頇做落地測試.以額定功率供電(可調至預定的最大速度),從36inches(914mm)高度自由落於一個硬木板上.器具以三個不同的部位每個部位跌落一次共三次.每次跌落后, 不能出現39.3.2.2章(a)(c)(d)的現象.三次跌落后,則不能出現39.3.2.2章(b)(e)的現象.例外:如發熱元件斷裂但始終能滿足下列要求測可接受:a.滿足39.1.1&39.1.2章的要求;b.距離(電气間隙和爬電距離)沒有減小到標準要求的限值以下.39.3.5.2 如手持式器具在三次落地后仍能工作,則應再按37.5.1章的要求(馬達全速情況下)進行測試.記錄溫度測試板上的溫度,輸入電流和馬達轉速.如溫度測試板上的溫度未超過37.5.1章中的要求且器具的輸入電流和馬達轉速不超過最初測試值的+/-10%,則結果是可接受的.39.3.6 切斷發熱絲測試39.3.6.1手持式干發器的發熱元件應從任何一點斷開後其電气距離(電气間隙和爬電距離)不能減小到標準允許的限值以下.發熱絲剪斷后,當器具按預定的使用情況旋轉和移動時(不要故意地去推拉和搖擺),如圖6.1的測試指從外殼開口處不能觸及到發熱絲的任何一部分.此測試在新樣品(未做任何測試的冷態)或產品在連續正常使用(溫度設到最高檔)1個小時后進行.39.4 雙電壓器具(見3.7章定義)39.4.1 除經受了39.2.1~39.3.6.1的測試外,雙電壓器具還需進行39.4.2~39.4.4章的測試.測試條件如39.1.2章的規定,其結果頇滿足39.1.1章的要求.調壓制開關不可有電气或機械擊穿損壞現象. 39.4.2 器具的標志供電電壓位置應有一個調壓制以便選擇任一額定電壓,電壓選擇和供電電源應置於對器具工作最不利的條件<如調定在120V檔位時而實際供電電壓為240V).39.4.3 如器具含有一個外部可操作的調壓制那麼應調整調壓制在最高電壓檔和最低電壓檔分別工作25周.每周包括調到另一可調位置再調回原檔位(以每分鐘6周的速率,每個檔工作5秒).測試期間的操作條件和溫度設定置於最不利的位置.例外: 如果一個調壓制其於器具的電源開關互鎖而使得電源開關不在閉合位置,則該器具應按39.4.4章的規定來測試.39.4.4如器具擁有一個調壓制其於器具的電源開關互鎖而使得電源開關不在閉合位置,則此器具應在最高額定電壓和最低額定電壓下做25周的測試,每周測試步驟如下:a). 電源開關置於斷開位置,調壓制調至另一位置;b). 閉合電源開關,器具工作5秒;c). 斷開電源開關;d). 調壓制調回原來的位置;e). 閉合電源開, 器具工作5秒;39.5 所有器具----短路/鎖轉測試39.5.1 低功率電路(如3.19章定義)中的馬達應做短路測試和鎖轉測試;低壓電路(如3.21章定義)中馬達應做鎖轉測試.器具內的任一個固態裝置如整流元件/晶體管/電阻/電容應經受如39.5.2&39.5.3章規定的測試.例外:如馬達的絕緣系統和距離是按適用於高壓線路中的馬達要求來提供的,則如39.5.1章規定的低功率電路和低壓電路中的馬達不需做相應的測試.39.5.2 如器具含有一個或以上的的如整流器/晶體管/電阻或類似元件,而這些元件中任一個元件的任意兩個引腳開路或短路都不應造成起火/電擊/人身傷害.如果器具含有一個電容與上述元件組合的線路,則此電容短路時不應造成起火/電擊/人身傷害.一次只模擬一種失效情況,器具的非帶電金屬部件與地產接一個3A的fuse.測試期間,器具用兩層棉布覆蓋;3A的fuse不能熔斷.例外:繞線電阻不要求短路.39.5.3 決定是否滿足39.5.2章要求的短路測試應考慮器具的預定使用情況,例如:器具使用的為瞬間接觸型開關<常開點動開關>且有故障指示(非正常操作/冒煙/預定使用的失效或其它指示),那麼當故障很明顯時,測試就可終止;否則測試持續至最終結果出現.。

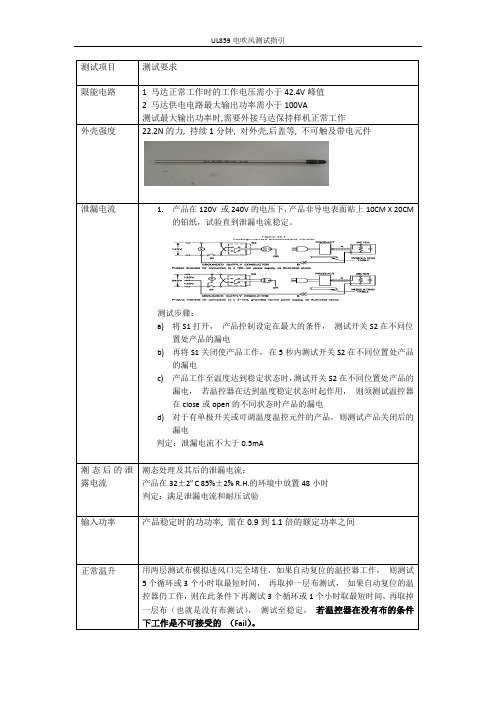

测试最大输出功率时,需要外接马达保持样机正常工作
22.2N的力, 持续1分钟, 对外壳,后盖等, 不可触及带电元件
1.产品在120V 或240V的电压下，产品非导电表面贴上10CM X 20CM
的铂纸，试验直到泄漏电流稳定。
测试步骤：
a)将S1打开，产品控制设定在最大的条件，测试开关S2在不同位
置处产品的漏电
b)再将S1关闭使产品工作，在5秒内测试开关S2在不同位置处产品
的漏电
c)产品工作至温度达到稳定状态时，测试开关S2在不同位置处产品的
漏电，若温控器在达到温度稳定状态时起作用，则须测试温控器
在close或open的不同状态时产品的漏电
d)对于有单极开关或可调温度温控元件的产品，则测试产品关闭后的
漏电
判定：泄漏电流不大于0.5mA
将产品固定在支架上, 每一次将UL测试感温板置于风向正前方距离出口25.4 mm, 并使感温板与风筒出口同心，在以下位置重复测试:
1)水平吹风2) 向下吹风3) 向上吹风2）向上倾斜45度5）向下倾斜45度
记录温度稳定时UL测试感温板上各点最大温度. 取出5个最大点,计算平均值. 填入datasheet的相应表格中, 要求此些点的温升不超过100度。
UL859(10th ed. Rev. 2005) 家用电动个人护理器具/CSA C22.2 No.36(Rev. 2003) 发饰器具（包含家用和商用）——结构检查摘要1.标准适用范围a.UL859适用于电压小于250V 家用的风筒（hair dryer），风梳 (hairbrush) ，卷发器 (hair curler) ，发钳 (hair crimping iron) 等等。
（若是商用的，请参考UL1727）。
b.CSA C22.2 No.36适用于电压小于250V 家用/商用的风筒（在此只涉及家用），风梳，卷发器，发钳等等。
（值得注意的是对于标称电压为120 线连接产品，其在标称电压下的电流不应超过13A,不过ETL 总部已经发文表示可以.）。
c.参考以下图片，以便明确产品的类型。
2.结构综述a.器具若同时具有两种产品的特征，应同时对其按照相关要求来评估，比如风梳，就应该同时符合风筒和风梳两种相适应的要求。
b.通常对于风筒/风梳类的产品，其典型的线路图如下图所示：（按照新板标准要求, 通常要求马达和HEATER 采用分离线路, 即温控器动作之后,马达仍需运行, 否则正常温升将很难通过）.c.对于在连续运行时表面温度超过100 C 的发钳，其应带有一个一体的支架，以免任何超过150 C 的发钳表面接触到支撑面，并且用做支撑面的材料应评估其温度参数。
3. 风筒类产品防浸湿保护。
（CSA C22.2 No.36 没有此要求）a.对于风筒类的产品应带有一个ground-fault circuit-interrupter(GFCI),immersion-detection circuit-interrupter(IDCI) 或其它类似保护装置，例如：一般风筒常用的Appliance Leakage-Current-Interrupter(ALCI).b.对于没有认证过的上述保护装置，评估其可行性，一般要考虑以下：1.电气参数。
UL859家用電動個人修飾電器標準第一、二和三版本命名為美容院設備. 第四、五和六版本命名為電動個人修飾電器.第一版本─1954年9月第二版本─1966年11月第三版本─1971年5月第四版本─1975年7月第五版本─1978年7月第六版本─1984年2月第七版本─1988年1月第八版本─1991年1月第九版本─1995年12月第十版本2002年8月30日UL859最新認證於2002年4月17日作為美國國家標準(ANSI), 其第十版本包括2002年8月20日修正的內容. UL859認證作為美國國家標準保持使用持續的維修程式. 標準任何部分的評述或建議可隨時呈交UL. 文字評述送交CA95050, Santa Clara, Scott Blvd 1655, UL-SC標準部門.有效期作為一個立即隨著特定要求的記錄被UL公司確定建立.此標準的修正通過發行修正或補充的附有發行日期的頁數執行. UL標準只有與最新採用的版本合併才能使用, 所有專案列在伴隨修訂要求最新設置的傳送通知上.ISBN 0-7629-0773-8UL公司1991、2002版權所有.目錄:前言:引言:1.範圍2.概述2.1部件2.2測量單位2.3未注明日期的參考3.辭彙解釋結構4.概述5.風筒浸水保護6.框架和外殼6.1概述6.2聚合物外殼6.3金屬外殼6.4防腐性6.5帶電部件的接觸6.6門窗和蓋子7.減少傷人危險7.1概述7.2有水槽的電器7.3蠟脫毛器8.機械裝配9.穩定性10.懸掛和固定方式11.電源連接11.1永久連接電器11.2電線端子11.3線連接電器11.4應力抵銷11.5套管11.6直接插入式電器12.帶電部件13.水槽14.內部線路15.發熱元件16.電絕緣17.熱絕緣18.超流保護19.熱切斷(熱熔連接)20.浸水檢測電流斷開器21.燈座和插座22.開關22.1概述22.2雙電壓選擇器23.自動控制24.間隔25.接地26.馬達26.1結構26.2刷壞情況性能27.概述28.外殼強度測試29.傾倒測試30.穩定性測試31.漏電電流測試32.潮濕條件下漏電電流測試33.浸水檢測電路斷開跳掣時間測試33.1收到的風筒33.2條件下的風筒34.漏水點濕度測試35.導電外層測試36.輸入功率測試37.正常溫度測試37.1所有的電器37.2蠟脫毛器37.3熱發鉗和風梳37.4風筒37.5掌上型風筒37.6馬達減速測試方法37.7溫度測試─馬達減速38.絕緣抗電壓測試39.異常操作測試39.1概述39.2所有的風筒─披蓋測試和鎖緊轉子披蓋測試.39.3掌上型風筒39.4雙電壓電器39.5所有電器─短路、停止測試39.6熱發鉗─短路測試39.7加蓋型風筒─頭髮纏繞測試39.8蠟脫毛器39.9配有方便插座的風筒浸水保護裝置39.10自動控制預熱迴圈電器40.置於水汽環境中測試.41.應力抵銷測試.42.軟線孿曲測試.43.轉尾組裝安全測試.44.轉尾耐久性測試.45.掛耳耐久性測試.46.自動控制測試.46.1超載46.2 耐久性47.熱切斷測試(熱熔連接)48.馬達控制超載測試49.接地連續性測試50.手掛式風筒吊牌性能測試50.1概述50.2測試條件50.3測試方式51.固定裝置強度測試52.延伸操作測試 發熱元件耐久性測試54.液溶器、密封槽或檔片之物理特性測試55.貼紙粘性測試56.可燃性測試─脫毛器蠟工廠和生產線測試57.絕緣抗電壓測試58.接地連續性測試58.1接地連接的連續性58.2電顯示裝置.59.風筒輸入功率測試額定60.細則標記61.細則61.1概述61.2大身或桌支撐, 罩或殼式風筒61.3雙電壓電器61.4掌上型風筒電器61.5永久安裝穩固於牆上的風筒61.6發鉗61.7直接插入式電器61.8蠟脫毛器61.9浸水檢測電路斷開, 接地失敗電路斷開或類似的保護裝置61.10手持風筒浸水保護裝置的方便插座.操作手冊62.概述63.有關火險、電擊或傷人的說明書64.安裝說明書65.操作說明書66.用戶維修說明書電極型器具67.概述68.結構69.操作測試70.漏電電流測試71.拆卸和重裝72.標識73.操作說明牆掛式風筒74.範圍75.概述76.結構77.性能78.標識79.使用和注意事項說明80.安裝說明附錄SA-風筒附件SA1. 範圍SA2. 概述SA3. 標識SA3.1 概述SA3.2 風筒附件SA3.3 產品包裝SA3.4 說明書SA4. 說明書附錄A部件標準序言A.本標準包括了根據在本機構監督服務中的,如下範圍中所列朮語的UL產品基本要求,這些要求是以精確的工作原理,研究、測試記錄及相關領域的實驗,生產過程中的問題,安裝及製造者那裏所獲有關資訊的授權檢查研究和磋商,檢查以及其他特殊的實驗為基礎,這些要求都應隨著進一步的實驗,以及必要而合理的調查而修正,改進.B.遵循本標準要求應該是製造者之產品繼續滿足本標準要求的條件之一.C.符合本標準的產品,如在進行測試和檢查時,發現有違犯該標準安全要求的方,則不必再斷定該產品是符合該標準的產品.D.當有關產品之材料和結構與本標準要求不相同時,應根據相關的要求對其進行檢查和測試,如檢查實質不一樣,則判定該產品不符合標準.建議採取修訂要求以符合此標準使用的有關開發,修正和執行方法.E.UL執行與其目標一致的功能,不假定或承擔履行製造商或其他團體的任何責任.UL的觀點和發現代表其給定的專業判斷,由於考慮到實際操作的限制和標準發展工藝的階段性,因此,UL不對使用或信賴此標準的任何人負責,UL對損害不負任何義務或責任,損害包括相繼的損害,使用、翻譯或信賴本標準而產生的損失.F.UL標準要求的測試潛在著危險,因此在執行這些測試過程中.應對人身和財產作相應的安全保護.引言1.範圍1.1 這些要求包括家用個人修飾電動器具, 如風筒, 發鉗, 梳子, 刷子以及類似的符合NFP A70國家電器準則的電器.1.2這些要求不包括額定電壓超過250V的電器, 也不包括如下安全標準的電器:a)UL544醫療和牙科設備標準;b)醫療電器設備標準, 第一部分: UL2601-1一般安全要求;c)UL1431個人衛生和保健電器標準;d)UL1028髮夾和剃鬚刀標準;e)UL1647馬達帶動的按摩器和體育器材標準;f)UL130發熱墊標準;g)UL1727電動個人修飾器具標準.1.3當有關產品之材料和結構與本標準要求不相同時, 應根據相關的要求對其進行檢查和測試, 如檢查實質不一樣, 則判定該產品不符合標準. 建議採取修訂要求以符合此標準使用的有關開發, 修正和執行方法.2.概述2.1 部件2.1.1 2.1.2段描述的除外, 此標準下的產品部件應符合部件要求, 參看符錄A產品使用部件的標準表.2.1.2 部件不要求符合規格要求:a)在此標準下產品部件使用中, 對外觀或特徵不作要求.b)被此標準中的要求代替.2.1.2使用部件要與使用條件確立的額定值一致.2.1.4 規定的部件其結構特徵不完整, 其性能受到限制. 此部件在限制的條件下使用, 如溫度不超過規定的限度, 應在規定的條件下使用.2.2測量單位值2.2.1要求陳述的數值不用括弧, 括弧裏的數值表示解釋或近似值.2.2.2除非另有規定, 此標準提及的所有電壓或電流值都是根值.2.3沒有注明日期的參考2.3.1出現在此標準中的有關準則或標準的未注明日期的參考應根據有關準則或標準的最新版本予以解釋.3術語3.1本標準使用了如下定義3.2自動控制----用以設定在工作條件下, 能自動控制時間, 溫度或壓力, 而不是用於非正常工作條件下的防護裝置.3.3自動控制器具----符合如下一個或多個條件的電器:a)一個完整的操作週期後, 限制裝置或類似的部件啟動電路, 電器的重複開始如果不是手動控制.b)在任一單個預前設定操作週期過程中, 馬達停止和重新啟動.c)當電器啟動後, 馬達的最初啟動比常規的啟動要遲.d)配有分離開始線圈馬達的電器, 在任一單個預前確定的操作週期過程中, 機械裝載的自動改變充分減小馬達速度以重新使初始線圈與電路連接.3.4主體支撐器具----在使用過程中, 電器被支撐在主體的任何部分, 不同於用戶的手支撐(如肩, 主體或頭支撐風筒), 參考用戶手冊以證實電器的功能.3.5臺式器具----在使用過程中, 電器被支撐在櫃, 桌或長凳上(如殼式風筒), 參考用戶手冊以證實電器的功能.3.6直接插入電器----是指沒有電源線而通過完整的葉片直接插入插座而被支撐的電器.3.7雙壓電器----指額定電壓為120或240V且配有轉換電壓裝置的電器.3.8固定電器----趨向于永久與電連接的電器.3.9落地式電器----在使用過程中, 電器被支撐在地面(如有搖擺位置的風筒), 參考用戶手冊以證實電器的功能.3.10手持捲髮器----具有接榫手柄, 鏍紋或波紋角板的電熱舌且靠其捲髮的電器. 典型的結構見圖3.1(圖在英文版上)3.11捲髮電熱器(頭髮整形裝置)----配有柱或槽在上面或裏面的櫃支撐電器, 其捲髮裝置(如滾筒)在用於捲髮前是發熱的. 此裝置也適用於內裝有發熱元件和插入負極接觸片的正極電接頭配件的電捲髮器(滾筒).3.12拉直頭髮鐵夾----類似3.10描述的捲髮器, 只是放置的拉發板是平的.3.13掌上型器具----在使用過程中, 電器被用戶的手接觸以控制電器, 但不完全被手支撐.3.14手支撐器具----在使用過程中, 電器被被用戶的手支撐(如發鉗). 參考用戶手冊以證實電器的功能.3.15熱風捲髮鉗(或刷子)----在電器內有一風扇, 通過發熱元件送熱風, 從電器的前筒開口吹出.3.16浸水保護電路斷開器─當導電液體進入電器, 與帶電部件和內部感測器接觸, 使在帶電部件和感測器之間的電流超過預前確定的水準,可重設或不可重設的裝置斷開浸水電器的電路.3.17輸入電壓選擇器─電器上調節所需電壓的裝置.3.18限制控制─圖表3.2(在英文版上)條款A中顯示的適用於手持風筒的限制裝置是─非重設控制(僅操作一次), 它打開所有的電路以減少火險或電擊.3.19限制能量初級電路─線電壓電路與跟電源電路串聯的限制電阻合併以便:a)在使用條件下, 限制阻抗負載電路電勢不超過42.4伏峰值(30伏根值).b)在任何條件下, 包括異常操作, 限制阻抗負載電路可得到的最大能量為100伏安.3.20線電壓電路─電勢不大於250V, 其電路特性超過低電壓電路或限制初級能量電路.3.21低電壓電路─由初級電池, 2級變壓器或變壓器和固定阻抗的組合體提供電流的電路, 作為一個元件, 它符合2級變壓器所有性能要求, 且不會有多於42.4伏峰值(30伏根植)電路電勢存在.3.22可攜帶式器具─指便於攜帶或轉移的電器.3.23預熱週期─快速加熱操作週期, 其加熱組件起初以較高的能量水準操作一段時間. 然後能量降低至正常使用溫度水準. 在電器的使用過程中, 其能量在高低水準間波動. 能量水準可通過改變功率值、時間、週期或它們的組合來控制. 能量水準的改變可通過計時器、溫度控制器或二者的組合體來引發.有預熱操作週期的電器一般為“即刻加熱”型. 溫度短暫條件與正溫度係數(PTC)或恒溫器的操作發生聯繫, 則不必考慮其作為一個預熱週期.下面是一些預熱型電器:a)電器在較高預熱功率水準操作一段時間, 時間由時間裝置或電路來確定. 功率值然後降至低溫水準進行剩入的操作.b)電器起初在較高預熱功率水準操作, 其時間根據溫度而定. 功率回應溫度控制器隨時間而改變以保持正常操作溫度.c)電器以固定的功率操作一段預定的時間, 然後, 用同樣的功率通過電掣機構操作一個預定的週期以保持正常操作溫度.d)電器以固定的功率操作一段預定的時間, 用同樣的功率操作一個週期, 週期通過電掣機構和溫度控制器依溫度而調整.3.24固定式器具─線連接電器被固定在一個地方或位於一個空間.3.25溫度控制─圖表3.2條款B顯示的適用於手持風筒的溫度控制在馬達減速和異常操作過程中是自動重設控制, 它使電路控制在限制溫度內.校正溫度控制, 耐久測試最少6000個週期. 符合UL353限制控制標準所有其他的要求或UL873溫度顯示和溫度調節設備標準.3.26溫度調節控制─在使用條件下調節溫度的功能裝置.3.27熱切斷─可替換但不能重設的溫度感應或溫度電流感應裝置. 在異常操作中, 能減少由於電器過度加熱而產生的火險、電擊或傷人危害.3.28牆掛式電器─在使用過程中, 配有眼孔槽、掛孔或類似特徵以掛在牆上的線連接電器. 牆掛式電器可由兩個相互結合的部件組成, 一個用於掛在牆上, 另一個在使用中被手支撐. 參考電器使用說明書以證實電器的功能.3.29蠟脫毛器─一種器具首先熔化類似蠟的原料(以下簡稱蠟)塗於身上然後從身上剝掉以除去不要的毛髮.結構4概述4.1在如下正文中, 只適用於電器特別類型的要求, 如手持風筒和發鉗, 通過對相關類型要求中的特別參考加以識別. 缺少特別參考或“電器”專案的使用則表示要求適用於此標準的所有電器.4.2兩種或更多類型組合的電器(例如: 有手支撐部分或櫃檯支撐部分的電器), 或適合兩種或更多類型定義的電器(例如: 能被手支撐或櫃檯支撐使用的電器), 要調查研究它以符合有關電器類型的使用要求. 如果注明相同條件的兩種要求不同, 則要按更嚴格的要求調查研究電器. 4.3在3.15段定義的熱風發鉗或毛刷應符合適用於手持風筒和發鉗的要求.4.4裝液體的容器與電器一起使用且作為電器的一部分應符合適用結構要求.4.5發鉗有可能放置在易燃原料上, 應提供一個用防火原料製造的位置, 當不使用時可放置在其上面.例外: 如果電器得到的溫度不足以使易燃原料著火, 則不需提供位置.4.6當持續操作時, 溫度高於100°C(212°F)的發鉗要提供一個完整的存放位置. 提供給其他類型電器的位置可是一個分離或完整的裝置.4.7關於4.6段發鉗完整位置的設計或形狀, 當發鉗在位置上以預定的方式被支撐時, 超過150°C的發鉗任何表面不會與支撐表面接觸.4.8符合4.7段要求用於完整存放位置的聚合物原料應有以使用為准的額定溫度.5風筒浸水保護.5.1當電器被啟動, 其電源開關在“開”或“關”檔位以及浸入有接地導電路徑的水中, 手持頭髮吹幹電器(如風筒、熱風梳、熱風捲髮器、發鉗風筒組合體、牆掛式風筒或類似的電器), 其結構要能減少電擊危險.5.2符合5.1段的要求可使用如下裝置完成:a)完整的接地失敗電路斷開器(GFCI)b)完整的浸水保護電路斷開器(IDCI)c)當掌上型頭髮吹幹電器浸入有接地導電路徑的水中時, 斷開所有帶電部件的另外類型完整保護裝置(以下簡稱保護裝置)5.3如果掌上型頭髮吹幹電器裝配有GFCI, 則GFCI需符合UL943接地失敗電路斷開標準A級線連接GFCI之要求.例外: 固定于牆壁永久連接風筒上的GFCI需符合UL943A級永久連接GFCI之要求.5.4如果掌上型頭髮吹幹電器裝配有IDCI, 則IDCI需符合UL1664浸水保護電路斷開標準. 在IDCI線上的任何電路導體在開路條件下, 則IDCI不需提供保護. 風筒和IDCI的組合體需符合20段, 33-35段以及61.9.1和65.9段規定的要求.5.5除了GFCI和IDCI外, 如果掌上型頭髮吹幹電器還裝配其他保護裝置, 則要研究保護裝置, 確定其使用可接受, 保護裝置的研究包括但不限制如下內容:a)電的額定值,b)使用溫度,c)操作可靠性,d)抗異常操作條件的影響,e)抗機械濫用,f)抗電瞬變現象,g)抗水汽.頭髮吹幹電器和保護裝置的組合體需符合33段描述的浸水保護電路斷開(IDCI)跳掣時間測量測試.例如: 如果保護裝置符合UL943接地失敗電路斷開標準A級線連接要求,可確定其使用可接受.除非它要求:a)沒有接地導體.b)沒有同類型的電源線.c)在任何電源導體是開路的條件下,不符合高阻接地失敗要求.d)中性導體在負載電路上的一點接地條件下,不提供符合高阻接地失效測試的接地中性保護.掌上型頭髮吹幹器具和此種保護裝置的組合體不要求經受35段導電塗層測試描述的測試.5.6GFCI 、IDCI或其他保護裝置應與手持頭髮吹幹電器電源線連接插頭成為一個整體.例外1): 安裝于牆上的永久連接風筒,其GFCI 、IDCI或其他保護裝置可位於牆壁內.例外2): 有關浸水、抗機械濫用和類似考慮後的接受性補充研究後, GFCI 、IDCI或其他保護裝置作為穿過線結構置於電源線內或風筒外殼裏.5.7用戶重設保護裝置應與20段浸水保護電路斷開器(IDCIS)或UL943接地失效電路斷開標准描述的監控電路並聯.例外: 用戶可重設的保謢裝置在如下基礎上有重設特徵而沒有測試功能:a)保護裝置符合UL991使用固態裝置有關安全控制測試標準.如果執行計算研究,最大失敗率(XP)預計每一百萬小時不超過1.5.如果執行說明的方法,測試加速增值應是5763.b)電器配備說明書敬告用戶重設特徵,如何以及何時使用它.c)電器說明書應是提醒使手者,在保護掣因浸水而早跳時,不要重置和再使用電器.5.8用以測試重設保護裝置的開關,在掣蓋或其他附近永久性地標出“測試”和“標誌”.5.9保護裝置斷開帶電部件後,它不會自動重設.5.10與掌上型風筒插頭連成整體配套的保護裝置,如符合下列要求時,可以配備獨立的插座.a)插座是1.與所附插頭有相同的形狀.2.接線接於保護裝置的負載端.3.與插頭配件接相同的極性.b)插頭的額定電流15A,電壓125伏,符合UL498插頭插座的標準.c)插座面寬小於5/8英寸(15.9毫米), 長小於7/8英寸(22.2毫米)符合21.7段規定的固定間隙要求.d)插座區域周圍不應有任何影響插針完全插入的物件,其插頭的表面尺寸如在圖5.1規定的一樣.e)當圖表5.1顯示的插頭完全插入插座時,測試和重置鍵,在執行測試和重要保護裝置時,無需借助工具均易於接觸.f)保護裝置符合UL943接地失效電路斷開標準規定的線連接GFCIS要求.例外1): 使用表格11.2規定的用於手持風筒可接受的花線.例外2): 不需提供接地方式.g)如果有插座接觸槽和接地孔,接地插頭的線葉片不能通過手動壓力裝置,包括巧妙處理以偏斜保護裝置主體外面的接地針.提供的擋板要符合圖表5.2隱影部分描述的最小尺寸和形狀要求.擋板與面部共面或凹進不超過3/32英寸(2.4毫米).其結構較硬,在硬度計A刻度處測量,原料硬度最小90∘.“A ”處尺寸可能減少到0.531英寸(13.5毫米).h)風筒浸水保護裝置符合39.9.1~39.9.5段描述的異常操作測試.i)永久可讀標記貼置在插座附近:1.規定意欲插入其上如61.1.7所規定器具的最大電流和功率額定值.2.如61.10.1規定的一樣,標明使用後立即拔掉.3.如61.10.1規定的一樣,標明不能使用直接插入(無線)器具.j)說明書包括65.10段規定的操作指導.5.11關於5.10中的F所述,每個輸出電路應只能代表一個,而不能代表另一個,例如,短路測試應在每個輸出電路上逐次進行,線上連接電路和負載電路之間的絕緣抗電壓測試應包括兩個負載電路,溫度測試在以下情況進行.a)風筒負載電路和插座各自負載額定值.b)15安插座空載連接風筒負載電路.6框架和外殼6.1概述6.1.1電器的框架和外殼應夠堅固以防在使用過程中遭遇濫用. 電器所固有的強度能在使用中防止整個或部分損壞而致使空間間隙減小, 元件松脫或發生移位, 以及其他任何單獨或綜合在一起所引起的起火、電擊或傷人危險.6.1.2判斷外殼可以接受的主要方面:a)物理強度b)抗衝擊性c)吸水性d)易燃性e)防腐蝕性f)在正常或非正常溫度條件下的變形對於非金屬外殼, 有關熱老化所有的因素都應考慮.6.2聚合物外殼6.2.1聚合物外殼需符合UL746C在電動設備評估使用中─聚合物原料標準.例外: 39段異常操作測試代替UL746C規定的異常和嚴格條件要求. 對於聚合物外殼, 除了手持風筒外, HB原料的使用需要求附加的異常或嚴格條件測試.6.3金屬外殼6.3.1 金屬外殼的最小厚度如表格6.1所陳述(在英文版上).6.4抗腐蝕6.4.1如果未保護部件的故障能引起火險, 電擊或傷人危險那麼鐵和鋼部件要通過噴漆、電鍍、裝甲板或其他類似的方式進行防腐蝕保護.例外1): 在結構中由於暴露於空氣或水汽中而引起鐵或鋼的氧化─金屬的厚度和溫度也是考慮因素─外殼內的鋼片或鑄鐵部件表面不要求防腐保護.例外2): 軸承、鐵心片, 鐵或鋼的小部件, 如墊圈、螺絲或類似的部件不要求防腐保護.6.4.2裝液體的容器對在其內使用的流體需能抗可能的腐蝕影響.6.5帶電部件的接觸.6.5.1電器的帶電部件應固定或封閉以防止與非絕緣帶電部件和內部線路不經意的接觸.6.5.2當確定符合6.5.1時, 不需工具能被用戶打開或移動的外層外殼部分被打開或移動(以連接附件、作操作調整, 換灰士或其他).6.5.3電器的外殼不充許有直徑為1英寸(25.4毫米)的探針插入的開口以接觸任何引起電擊的部分, 探針如表6.1說明的一樣.6.5.4關於6.5.3, 在插入開口前、後及過程中, 探針與任何結構、旋轉的或角度的位置接觸, 穿透開口尺寸充許的深度, 包括與最多連接組合的最低深度, 不能把探針當作評估原料強度的工具.6.5.5當開口符合圖表6.2顯示的條件時, 直徑1英寸(25.4毫米)的探針可進入的開口是充許的. (圖表6.2見英文版27頁)6.5.6作為線電壓電路帶電部件, 限制能量電路的帶電部件要求同樣的保護程度以防不經意地接觸.6.5.7絕緣毛刷帽不要求額外的外殼.6.5.8有一組開口或保護口(如格窗、放熱孔或螢幕)的外殼1區域要經受28.1段描述的外殼強度測試.6.5.9遙控或自動控制電器的外殼, 應能減少熔化金屬、絕緣體燃燒部件冒火花或類似物落到易燃原料上包括支撐電器的表面而引起的危險.6.5.10 6.5.9中的要求有必要使用耐燃原料擋板以防止燃燒.a)對於馬達除非:1)馬達的結構部分配有類似檔板的部件.2)當馬達在如下各種失敗條件下開動時, 對馬達予以保護而沒有絕緣燃燒物或熔化金屬掉落在支撐電器表面上.Ⅰ) 主線圈開路.Ⅱ) 啟始線圈開路.Ⅱ) 啟動開關短路.Ⅲ) 對永久性分離電容馬達、電容短路.(馬達通電前和轉子被鎖緊時短路)3)馬達應配備馬達熱保護器(對溫度和電流都很敏感的保護裝置)應在馬達最大負載時, 在不影響工作的情況下, 不會引起馬達繞阻溫度超過125°C或使馬達鎖定時轉子的溫度超過150°C.b)對於導線, 除非它是聚氯橡膠或熱塑絕緣.6.5.11除非電器外殼底部沒有開口或部件的故障不會導致火險, 在6.5.9段中的要求有必要使開關, 繼電器, 螺線管或類似的部件各自且完整地封閉.例外: 開關、繼電器, 螺線管或類似部件的端子不需各自和完整地封閉.6.5.12在6.5.10中規定的檔板應是水準的, 置於圖表6.3說明的位置且其面積不小於圖表6.3說明的數值. 如果開口不會使熔化金屬、絕緣燃燒物或火焰微粒掉落在易燃原料上, 則用於排水或排氣的開口充許在擋板內.6.6門和蓋6.6.1外殼的門和蓋在關閉位置應配備鎖定裝置.6.6.2如果外殼的門和蓋接近任何負載的保護裝置, 更換或使用時必須打開, 應要用鉸鏈(或類似的裝置)連接. 門或蓋應配備一插閂或類似的裝置,且要求其與外殼緊密接合, 與開口四周都搭接完好.7減少對人身傷害的危險.7.1概過7.1.1以減少傷人危險而定的材料, 其特性需滿足負載條件的要求.7.1.2不使用石棉.7.1.3能導致傷人危險的移動部件需被封閉或配備其他裝置以減少不經意的接觸.7.1.4有關7.13規定的要求, 對器具的整個結構和用途要分析, 其外殼或保護裝置, 在判斷是否合格時, 暴露的活動部分要作如下考慮:a)暴露的程度b)可活動部件的鋒利程度。
UL 859 风筒标准版家用电器标准( 风筒版)目的：规范UL风筒测试标准及安规要求整理单位：工程部适用电器：UL标准风筒整理日期：2005-9-15范畴1.1 这些要求风筒及类似的符合NFPA70国家电器准则的电器.当有关产品之材料和结构与本标准要求不相同时, 应按照有关的要求对其进行检查和测试, 如检查实质不一样, 则判定该产品不符合标准. 建议采取修订要求以符合此标准使用的有关开发, 修正和执行方法.概述2.1 部件2.1.1 部件不要求符合规格要求:在此标准下产品部件使用中, 对外观或特点不作要求.被此标准中的要求代替.使用部件要与使用条件确立的额定值一致.2.1.3 规定的部件其结构特点不完整, 其性能受到限制. 此部件在限制的条件下使用, 如温度不超过规定的限度, 应在规定的条件下使用.测量单位值2.2.1要求陈述的数值不用括号, 括号里的数值表示讲明或近似值.除非另有规定, 此标准提及的所有电压或电流值差不多上根值.没有注明日期的参考显现在此标准中的有关准则或标准的未注明日期的参考应按照有关准则或标准的最新版本予以讲明.术语本标准使用了如下定义自动操纵----用以设定在工作条件下, 能自动操纵时刻, 温度或压力,而不是用于非正常工作条件下的防护装置.自动操纵器具----符合如下一个或多个条件的电器:一个完整的操作周期后, 限制装置或类似的部件激活电路, 电器的重复开始如果不是手动操纵.在任一单个预前设定操作周期过程中, 马达停止和重新激活.当电器激活后, 马达的最初激活比常规的激活要迟.配有分离开始线圈马达的电器, 在任一单个预前确定的操作周期过程中, 机械装载的自动改变充分减小马达速度以重新使初始线圈与电路连接.主体支撑器具----在使用过程中, 电器被支撑在主体的任何部分, 不同于用户的手支撑(如肩, 主体或头支撑风筒), 参考用户手册以证实电器的功能.台式器具----在使用过程中, 电器被支撑在柜, 桌或长凳上(如壳式风筒), 参考用户手册以证实电器的功能.直截了当插入电器----是指没有电源线而通过完整的叶片直截了当插入插座而被支撑的电器.双压电器----指额定电压为120或240V且配有转换电压装置的电器.固定电器----趋向于永久与电连接的电器.落地式电器----在使用过程中, 电器被支撑在地面(如有摇摆位置的风筒), 参考用户手册以证实电器的功能.掌上型器具----在使用过程中, 电器被用户的手接触以操纵电器, 但不完全被手支撑.热风卷(或刷子)----在电器内有一风扇, 通过发热组件送热风, 从电器的前筒开口吹出.浸水爱护电路断开器─当导电液体进入电器, 与带电部件和内部传感器接触, 使在带电部件和传感器之间的电流超过预前确定的水平, 可重设或不可重设的装置断开浸水电器的电路.输入电压选择器─电器上调剂所需电压的装置.限制能量初级电路─线电压电路与跟电源电路串联的限制电阻合并以便:在使用条件下, 限制阻抗负载电路电势不超过42.4伏峰值(30伏根值).在任何条件下, 包括专门操作, 限制阻抗负载电路可得到的最大能量为100伏安.线电压电路─电势不大于250V, 其电路特性超过低电压电路或限制初级能量电路.低电压电路─由初级电池, 2级变压器或变压器和固定阻抗的组合体提供电流的电路, 作为一个组件, 它符合2级变压器所有性能要求, 且可不能有多于42.4伏峰值(30伏根植)电路电势存在.可携带式器具─指便于携带或转移的电器.固定式器具─线连接电器被固定在一个地点或位于一个空间.温度操纵─适用于手持风筒的温度操纵在马达减速和专门操作过程中是自动重设操纵, 它使电路操纵在限制温度内. 校正温度操纵, 耐久测试最少6000个周期. 符合UL353限制操纵标准所有其它的要求或UL873温度显示和温度调剂设备标准.温度调剂操纵─在使用条件下调剂温度的功能装置.热切断─可替换但不能重设的温度感应或温度电流感应装置. 在专门操作中, 能减少由于电器过度加热而产生的火险、电击或伤人危害.结构概述在如下正文中, 只适用于电器专门类型的要求, 如手持风筒,通过对有关类型要求中的专门参考加以识别. 缺少专门参考或“电器”项目的使用则表示要求适用于此标准的所有电器.两种或更多类型组合的电器(例如: 有手支撑部分或柜台支撑部分的电器), 或适合两种或更多类型定义的电器(例如: 能被手支撑或柜台支撑使用的电器), 要调查研究它以符合有关电器类型的使用要求. 如果注明相同条件的两种要求不同, 则要按更严格的要求调查研究电器.风筒浸水爱护.当电器被激活, 其电源开关在“开”或“关”档位以及浸入有接地导电路径的水中, 手持头发吹干电器(如风筒、热风梳、热风卷发器、发钳风筒组合体、墙挂式风筒或类似的电器), 其结构要能减少电击危险.符合5.1段的要求可使用如下装置完成:完整的接地失败电路断开器(GFCI)完整的浸水爱护电路断开器(IDCI)当掌上型头发吹干电器浸入有接地导电路径的水中时, 断开所有带电部件的另外类型完整爱护装置(以下简称爱护装置)如果掌上型头发吹干电器装配有GFCI, 则GFCI需符合UL943接地失败电路断开标准A级线连接GFCI之要求.例外: 固定于墙壁永久连接风筒上的GFCI需符合UL943A级永久连接GFCI之要求.如果掌上型头发吹干电器装配有IDCI, 则IDCI需符合UL1664浸水爱护电路断开标准. 在IDCI线上的任何电路导体在开路条件下, 则IDCI 不需提供爱护. 风筒和IDCI的组合体需符合20段, 33-35段以及61.9.1和65.9段规定的要求.除了GFCI和IDCI外, 如果掌上型头发吹干电器还装配其它爱护装置, 则要研究爱护装置, 确定其使用可同意, 爱护装置的研究包括但不限制如下内容:电的额定值,使用温度,操作可靠性,抗专门操作条件的阻碍,抗机械滥用,抗电瞬变现象,抗水汽.头发吹干电器和爱护装置的组合体需符合33段描述的浸水爱护电路断开(IDCI)跳掣时刻测量测试.例如: 如果爱护装置符合UL943接地失败电路断开标准A级线连接要求,可确定其使用可同意.除非它要求:没有接地导体.没有同类型的电源线.在任何电源导体是开路的条件下,不符合高阻接地失败要求.中性导体在负载电路上的一点接地条件下,不提供符合高阻接地失效测试的接地中性爱护.掌上型头发吹干器具和此种爱护装置的组合体不要求经受35段导电涂层测试描述的测试.GFCI 、IDCI或其它爱护装置应与手持头发吹干电器电源线连接插头成为一个整体.例外1): 安装于墙上的永久连接风筒,其GFCI 、IDCI或其它爱护装置可位于墙壁内.例外2): 有关浸水、抗机械滥用和类似考虑后的同意性补充研究后, GFCI 、IDCI或其它爱护装置作为穿过线结构置于电源线内或风筒外壳里.用户重设爱护装置应与20段浸水爱护电路断开器(IDCIS)或UL943接地失效电路断开标准描述的监控电路并联.例外: 用户可重设的保謢装置在如下基础上有重设特点而没有测试功能:爱护装置符合UL991使用固态装置有关安全操纵测试标准.如果执行运算研究,最大失败率(XP)估量每一百万小时不超过 1.5.如果执行讲明的方法,测试加速增值应是5763.电器配备讲明书敬告用户重设特点,如何以及何时使用它.电器讲明书应是提醒使手者,在爱护掣因浸水而早跳时,不要重置和再使用电器.用以测试重设爱护装置的开关,在掣盖或其它邻近永久性地标出“测试”和“标志”.爱护装置断开带电部件后,它可不能自动重设.与掌上型风筒插头连成整体配套的爱护装置,如符合下列要求时,能够配备独立的插座.插座是与所附插头有相同的形状.接线接于爱护装置的负载端.与插头配件接相同的极性.插头的额定电流15A,电压125伏,符合UL498插头插座的标准.插座面宽小于5/8英寸(15.9毫米), 长小于7/8英寸(22.2毫米)符合2 1.7段规定的固定间隙要求.插座区域周围不应有任何阻碍插针完全插入的对象,其插头的表面尺寸如在图5.1规定的一样.当图表5.1显示的插头完全插入插座时,测试和重置键,在执行测试和重要爱护装置时,无需借助工具均易于接触.爱护装置符合UL943接地失效电路断开标准规定的线连接GFCIS要求.例外1): 使用表格11.2规定的用于手持风筒可同意的花线.例外2): 不需提供接地点式.如果有插座接触槽和接地孔,接地插头的线叶片不能通过手动压力装置,包括巧妙处理以偏斜爱护装置主体别处的接地针.提供的挡板要符合图表5.2隐影部分描述的最小尺寸和形状要求.挡板与面部共面或凹进不超过3/32英寸(2.4毫米).其结构较硬,在硬度计A刻度处测量,原料硬度最小90°.“A ”处尺寸可能减少到0.531英寸(13.5毫米).风筒浸水爱护装置符合39.9.1~39.9.5段描述的专门操作测试.永久可读标记贴置在插座邻近:规定意欲插入其上如61.1.7所规定器具的最大电流和功率额定值.如61.10.1规定的一样,标明使用后赶忙拔掉.如61.10.1规定的一样,标明不能使用直截了当插入(无线)器具.讲明书包括65.10段规定的操作指导.关于5.10中的F所述,每个输出电路应只能代表一个,而不能代表另一个,例如,短路测试应在每个输出电路上逐次进行,在线连接电路和负载电路之间的绝缘抗电压测试应包括两个负载电路,温度测试在以下情形进行.风筒负载电路和插座各自负载额定值.15安插座空载连接风筒负载电路.框架和外壳概述电器的框架和外壳应够牢固以防在使用过程中遭遇滥用. 电器所固有的强度能在使用中防止整个或部分损坏而致使空间间隙减小, 组件松脱或发生移位元, 以及其它任何单独或综合在一起所引起的起火、电击或伤人危险.判定外壳能够同意的要紧方面:物理强度抗冲击性吸水性易燃性防腐蚀性在正常或非正常温度条件下的变形关于非金属外壳, 有关热老化所有的因素都应考虑.聚合物外壳聚合物外壳需符合UL746C在电动设备评估使用中─聚合物原料标准.抗腐蚀如果未爱护部件的故障能引起火险, 电击或伤人危险那幺铁和钢部件要通过喷漆、电镀、装甲板或其它类似的方式进行防腐蚀爱护.例外: 轴承、铁心片, 铁或钢的小部件, 如垫圈、螺丝或类似的部件不要求防腐爱护.带电部件的接触.电器的带电部件应固定或封闭以防止与非绝缘带电部件和内部线路不经意的接触.当确定符合6.5.1时, 不需工具能被用户打开或移动的外层外壳部分被打开或移动(以连接附件、作操作调整, 换灰士或其它).电器的外壳不充许有直径为1英寸(25.4毫米)的探针插入的开口以接触任何引起电击的部分, 探针如表6.1讲明的一样.关于6.5.3, 在插入开口前、后及过程中, 探针与任何结构、旋转的或角度的位置接触, 穿透开口尺寸充许的深度, 包括与最多连接组合的最低深度, 不能把探针当作评估原料强度的工具.当开口符合图表6.2显示的条件时, 直径1英寸(25.4毫米)的探针可进入的开口是充许的. (图表6.2见英文版27页)作为线电压电路带电部件, 限制能量电路的带电部件要求同样的爱护程度以防不经意地接触.绝缘毛刷帽不要求额外的外壳.有一组开口或爱护口(如格窗、放热孔或屏幕)的外壳1区域要经受2 8.1段描述的外壳强度测试.遥控或自动操纵电器的外壳, 应能减少熔化金属、绝缘体燃烧部件冒火花或类似物落到易燃原料上包括支撑电器的表面而引起的危险.6.5.9中的要求有必要使用耐燃原料挡板以防止燃烧.关于马达除非:马达的结构部分配有类似文件板的部件.当马达在如下各种失败条件下开动时, 对马达予以爱护而没有绝缘燃烧物或熔化金属掉落在支撑电器表面上.Ⅰ) 主线圈开路.Ⅱ) 启始线圈开路.Ⅱ) 激活开关短路.Ⅲ) 对永久性分离电容马达、电容短路.(马达通电前和转子被锁紧时短路)马达应配备马达热爱护器(对温度和电流都专门敏锐的爱护装置)应在马达最大负载时, 在不阻碍工作的情形下, 可不能引起马达绕阻温度超过125°C或使马达锁定时转子的温度超过150°C.关于导线, 除非它是聚氯橡胶或热塑绝缘.除非电器外壳底部没有开口或部件的故障可不能导致火险, 在6.5.9段中的要求有必要使开关, 继电器, 螺线管或类似的部件各自且完整地封闭.例外: 开关、继电器, 螺线管或类似部件的端子不需各自和完整地封闭.在6.5.10中规定的档板应是水平的, 置于图表6.3讲明的位置且其面积不小于图表6.3讲明的数值. 如果开口可不能使熔化金属、绝缘燃烧物或火焰微粒掉落在易燃原料上, 则用于排水或排气的开口充许在挡板内.门和盖外壳的门和盖在关闭位置应配备锁定装置.如果外壳的门和盖接近任何负载的爱护装置,要求其与外壳紧密接合,与开口四周都搭接完好.减少对人身损害的危险.概过以减少伤人危险而定的材料, 其特性需满足负载条件的要求.不使用石棉.能导致伤人危险的移动部件需被封闭或配备其它装置以减少不经意的接触.有关7.13规定的要求, 对器具的整个结构和用途要分析, 其外壳或爱护装置, 在判定是否合格时, 暴露的活动部分要作如下考虑:暴露的程度可活动部件的锐利程度手指, 手臂, 头发或衣服被卷进活动部分的情形器具或器具配备的任何部分, 在其内外部应无锐利边, 毛刺, 尖锐端点以在使用和修理过程中导致伤人危害.在电器上调整其高度时, 其上部应牢固地固定在位置上, 如果固定装置松脱或工作不当时, 也要提供一个装置以防上面的部件迅速下降.手持风筒, 其进气开口应配有屏蔽或类似物以至没有大于0.004平方英寸(0.03平方厘米)的开口.机械装配组装配有马达或其它振动部件的电器, 电器可不能被振动负面阻碍. 毛刷帽应紧固或其它方式结构以防止松动.电掣(不同于线穿过电掣), 插座, 马达连接插头或类似的部件应稳固地安装以防止转动.例外1): 当符合如下所有条件时, 不要求电掣有防转动方式.当使用时, 插杆或其它类型电掣不转动(搬扭开关在开关的操作中经受转动力);安装电掣的方式应是电掣的运作可不能导致电掣的松动;如果电掣不转动, 间隔不能减少至低于要求的最小数值;与其被人直截了当接触, 倒不如用机械方式安装电掣.不能单独依靠摩擦来满足8.2段防止转动的要求. 使用锁紧垫圈是单孔安装设备防止转动的可靠方式.如果转动会导致间隔缩小, 导线扭曲和类似的, 需提供有效的方式以防止电器部件的相互转动.例外: 如果部件按照3/8英寸(9.5毫米)或更大的导管线而定,则不需提供附加的方式以防转动.如果松动能导致火险或电击,稳固发钳、加热刷或类似器具绝缘尖端的锁紧器需予以紧固以防止锁紧器松动.符合在8.5段中规定的要求, 可通过使用如下方法而完成:打桩的和固定的螺丝配有适当锁紧垫圈的螺丝把绝缘尖端装置按压入其它类似的方式防止锁紧器松动的聚合物原料要求有机械强度, 抗热性和容积稳固性. 有关热老化, 所有这些特性都要考虑到.温度操纵器, 恒温器, 热切断或类似装置的温度感应器应稳固在一个地点.悬挂和固定方式墙挂式或墙上固定的器具应能承担51.1中所规定的力, 可不能有明显地损坏其固定表面, 悬挂装置或固定装置而使器具有引起电击, 火险或其它伤人危险.线连接器具应配备有孔眼的槽, 挂眼或类似装置, 关于悬挂于墙上的器具应:按照安装讲明书提供必要的五金件以悬挂器具不从支撑架上移动, 则悬挂结构(如螺丝)可不能被接触.当确定符合10.2时, 外壳或挡板的任何部分, 应无需借助工具便可移动悬挂装置.孔眼、槽或挂孔应标定以至支撑螺丝或类似物可不能损害任何电气绝缘或减小带电部件间的间隔.按照安装讲明书, 永久安装固定于墙上的电器应提供必要的五金硬件以固定.例外: 如果安装讲明书提及如64.4段规定的部件, 则不必提供用于固定电器的一般小部件.电源连接永久性连接的器具用以永久性连接电源的器具, 或永久固定于某一指定空间, 或两者兼而有之的器具, 应提供该器具均能够同意的导线系统连接方式.例外: 如果器具不是用以永久性地连接电源, 而是用以固定于位置上, 置于一指定的空间或者兼而有之, 则可按照11.3.1.1-11.3.1.3和11.3.1. 6配置一条短电缆, 另外配置一个电源连接插头. 上述特点的研究应包括器具效用的考虑以及通过插头与电源断开等情形.永久性连接电器电源连接的端子盒或分间隔应位于安装后便于检查的地点.用于电源电线管连接的端子分间隔应附着在电器上以防转动.接线端子电源永久连接电器应提供接线端子或导线以连接电源电路导体. 此接线端子或导线应配有一个导体, 当负载连续(3小时或更多时), 其载流量不小于电器额定电流的125%, 当负载是断续时, 其载流量不小于电器额定电流值.当安装电器时, 为实现这些要求, 接线端子被当作电源或操纵连接的端子.接线端子应配有焊接片或压力端子连接器, 安全紧固在一个地点(例如, 用螺丝紧紧地栓住或夹住).例外: 如果提供向上翻的接线片或类似物以在位置上夹住导线, 则用于接线端子的接线螺钉要提供No.10AWG(5.3mm2)或更小的导体.接线端子要防止不同于表面磨擦方式引起的转动或移位, 这可通过如下方式完成: 两个螺丝或铆钉; 四方肩章或榫眼; 榫钉、接线片或迂回管; 连接带或夹装入邻近部件; 或类似的方式.接线端子上的接线螺钉应不小于No.10(4.8mm).例外: 在端子上可用No.8(4.2mm)螺丝以连接No.14AWG(2.1mm2)导体, 用No.6(3.5mm)螺丝以连接No.16AWG(1.3mm2)或No.18AWG(0.8 2mm2)操纵电路导体.攻螺纹接线螺钉用的端子板应是金属, 其厚度不小于0.05英寸(1.27毫米). 如有必要提供螺纹, 在金属内有两条或更多的螺纹被挤压成形.例外: 如自攻螺纹被确定有相等的机械强度, 则小于0.05英寸但不小于0.03英寸(0.762毫米)厚的金属板是可同意的.向上翻的焊接片或杯形垫圈应能保有在11.2.1段中规定的导体, 但不小于No.14(2.1mm2), 在螺丝或垫圈的头下面.接线螺钉应刻螺纹于金属内.连接接地电源导体和使用Edison螺丝壳型灯座或组件支架单极电掣单极自动操纵的电器应有一个端子或导线以连接电源电路接地导体. 用于接地连接的端子或导体应与灯座或组件支架的螺丝壳连接, 没有与单极电掣或单极自动操纵连接.例外: 有关单极自动操纵的连接, 在23.1段中规定的要求下适用.用于连接接地电路导体的端子应由真实的白色金属制造或电镀, 易与其它的端子区别. 如不是此种金属, 端子的识别应以一些其它的方式清晰地显示, 例如显示在附加的导线图上. 用于连接接地电路导体的导线应拋光显示白色或灰色, 易与其它导线区别.如果导线是连接外部电路, 则引出线盒或导线分间隔内的导线自由长度应是6英寸(152.4毫米)或更长一点.例如: 如果证明较长导线的使用会导致火险、电击或伤人危害, 则导线长度可少于6英寸.仅用于连接设备接地导体的绝缘导线表面应是绿色的, 有或没有一条或多条黄色带, 没有其它导线如此识别.用于连接设备接地导体的接线螺钉应有一个六边形, 带槽口或两者皆有的绿色头.压力导线连接器应通过标记“G”, “GR”, “GND”, “Grounding”或类似的,或标记在提供给电器的导线图上而清晰地被识别.接线螺钉或压力导线连器应标定以致它在使用过程中可不能移动.仅连接设备接地导体的端子应能夹紧作为那个用途的合适尺寸导体.线连接器具11.3.1 线和插头器具应配有与表格11.1 一致具有一定长度的导线和插头以连接电源电路.螺旋线不用于落地式或台式器具,使用它会导致火险,电击或伤人危害(例如,电器通过导线从桌上被拉下来),导线长度从进入外壳的导线点或器具导线末端的线路装置到插头面进行测量.螺旋线要符合未旋转处的导线长度.例如: 当电源线有一直角插头时, 导线长度从进入外壳的导线点或器具导线末端的线路装置到离进入插头导线点最近的线叶片或接地针边缘进行测量, 正如图表11.1所示(见英文版70页).花线可永久地附着在电器上.不同于手持器具, 使用可拆电源线以连接电器.例外: 连接方式的例子能够是器具插头, 烙铁插头, 或在电器上与针或叶片端子配套的线连接器.导线和插头的载流量应不小于电器的额定电流. 导线和插头的额定电压最小要等于电器的额定电压.关于11.3.1.3, 双电压电器的额定电压被认为当从工厂运出时就已被设定.如果双电压电器配有一个接合器以连接可变电源, 接合器需符合UL 498插头和插座标准中的适用要求.花线应是表格11.2陈述的类型或类似的.配有15或20安培通用插座的线连接电器的插头和直截了当插入电器的完整叶片应是3线接地型. 配有一个线连接的单极开关电掣或超流爱护装置或Edison底座灯座的所有其它线连接和直截了当插入电器的插头和完整的叶片应是极化的或接地类型.当提供一个3线接地插头或一个2线极化插头时, 插头连接应遵照表格11.2, 导线极性识别应遵照表格11.3.(表格分别见英文版40页和41页)使用SPT-2型、SVT型或SVTO型花线以连接垂吊物型开关电掣、温度操纵器或此两者至台式或落地式风筒上.套管花线穿过墙、障碍物或封闭箱的点应有一套管或类似物稳固在一个地点, 套管有一线能承担的圆滑表面. 套管或类似物能爱护线防止磨损; 装套管的目的不是为了应力抵销或折曲抵销. 绝缘套管应被提供如果: SP-1型、SPE-1型、SPT-1型、SP-2型、SPE-2型、SPT-2型或其它比HSJ型轻的线.。
