TSM的模块介绍TSM的主要功能是数据保护，文件与磁盘的备份、恢复，以及文件存档和分级存储管理软件。
Tivoli Storage ManagerExtended Edition为大型企业提供集成的数据保护解决方案for Application Servers保护 WebSphere 环境，不影响应用程序可用性for Databases保护 Informix、Oracle 和 Microsoft SQL 数据for Data Retention提供基于策略的数据保持和部署for Enterprise Resource Planning高效、一致而可靠地保护至关重要的 SAP R/3 系统数据for Hardware保护需要全天候可用的任务关键型数据库for Mail保护 Lotus Domino 和 Microsoft Exchange 数据for Space Management自动转移非活动数据，为活动数据释放在线磁盘空间for Storage Area Networks最大限度地增加 Tivoli Storage Manager 服务器和客户端计算机的存储网络连接for System Backup and Recovery提供系统备份、恢复和重新安装，具备裸机恢复功能V5自动数据备份和恢复功能，集中存储管理操作。
IBM Tivoli Storage Manager Extended EditionIBM Tivoli Storage Manager for Application ServersIBM Tivoli Storage Manager for DatabasesIBM Tivoli Storage Manager for Data RetentionIBM Tivoli Storage Manager for Enterprise Resource PlanningIBM Tivoli Storage Manager for HardwareIBM Tivoli Storage Manager for MailIBM Tivoli Storage Manager for Space ManagementIBM Tivoli Storage Manager for Storage Area NetworksIBM Tivoli Storage Manager for System Backup and RecoveryIBM Tivoli Storage Manager V5Tivoli存储管理系统扩展版本通过存储备份并在离线存储系统中获得拷贝，IBM Tivoli Storage Manager Extended Edition依靠存储备份以及离线存储的数据拷贝，有效保护您的企业数据免遭硬件失效、错误以及不可预见的灾难，同时可保护上百台运行不同操作系统的计算机，包括笔记本电脑和大型机，通过互联网、WAN、SAN、Storage Manager Extended Edition的集中化管理、智能数据转移、存储技术以及先进的自动化技术，可以最小化管理成本并对计算机和网络产生影响。
1数据备份技术要求存储备份管理软件应能够对服务器上的业务数据进行自动化集中备份管理，并能够对备份数据进行有效的管理，当发生数据丢失时能够进行有效的数据恢复。
备份软件应具备高度的兼容性和可扩展性、先进的功能、强大的介质管理技术、高度的保密性和安全性，以满足本单位的当前及日后的备份需求。
备份软件必须满足以下六类指标：1.1. 应具备高度的设备和平台兼容性备份软件服务器模块必须支持主流操作系统平台，包括AIX、HP-UX、Solaris，Windows, Linux；备份软件客户端模块必须支持主流操作系统平台（包括AIX、HP-UX、Solaris，Windows, Linux），并能支持OS400, OS390等操作系统平台； 支持主流数据库平台的在线数据备份，包括Informix、DB2、SQL Server、Oracle等数据库产品；支持Domino、Exchange邮件系统的在线数据备份；备份软件必须支持主流类型的高中低端存储设备，包括主流型号的磁带库、磁带机、光盘库、虚拟磁带库等，并给出生产厂家公开设备支持列表的网页链接；1.2. 应具备全面的备份管理功能能够支持先进的永久增量备份技术，即文件级的备份可以支持一次全量、永远增量的策略，并且需要恢复时能够进行一次性恢复，不需要先恢复全量再恢复增量。
支持文件系统的数据备份和恢复任务的断点数据续传功能；支持文件系统的异机恢复以及文件系统/数据库的基于时间点恢复(指数据库及文件系统恢复到特定时间点)；提供可精细到单个文件级别的备份策略管理，并对关键业务数据提供更灵活的备份和恢复管理。
支持SAN环境下的LAN-Free数据备份；支持备份客户端锁定功能，备份软件应具有备份用户或者备份客户端的锁定功能，以控制各个应用系统的备份时间；具备独立的归档功能，能够设定独立的归档策略，为每个归档文件集指定归档保存时间，并在归档时提供在本地保留和从本地删除两种选择；备份软件能够与DB2数据库无缝集成，能够通过DB2数据库的图形界面直接调用备份软件的备份和恢复功能，方便管理员的日常数据维护工作；支持备份系统的容灾功能，备份系统具有故障可恢复策略及应急救援策略，针对各种可能出现的情况采取不同的解决方案，能够生成灾难恢复计划，并能做到每日自动更新。

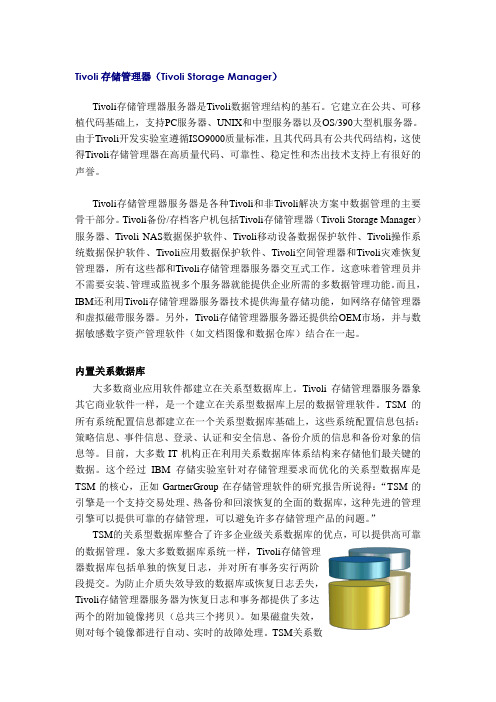

Tivoli存储管理器（Tivoli Storage Manager）Tivoli存储管理器服务器是Tivoli数据管理结构的基石。
它建立在公共、可移植代码基础上，支持PC服务器、UNIX和中型服务器以及OS/390大型机服务器。
由于Tivoli开发实验室遵循ISO9000质量标准，且其代码具有公共代码结构，这使得Tivoli存储管理器在高质量代码、可靠性、稳定性和杰出技术支持上有很好的声誉。
Tivoli存储管理器服务器是各种Tivoli和非Tivoli解决方案中数据管理的主要骨干部分。
Tivoli备份/存档客户机包括Tivoli存储管理器（Tivoli Storage Manager）服务器、Tivoli NAS数据保护软件、Tivoli移动设备数据保护软件、Tivoli操作系统数据保护软件、Tivoli应用数据保护软件、Tivoli空间管理器和Tivoli灾难恢复管理器，所有这些都和Tivoli存储管理器服务器交互式工作。
这意味着管理员并不需要安装、管理或监视多个服务器就能提供企业所需的多数据管理功能。
而且，IBM还利用Tivoli存储管理器服务器技术提供海量存储功能，如网络存储管理器和虚拟磁带服务器。
另外，Tivoli存储管理器服务器还提供给OEM市场，并与数据敏感数字资产管理软件（如文档图像和数据仓库）结合在一起。
内置关系数据库大多数商业应用软件都建立在关系型数据库上。
Tivoli存储管理器服务器象其它商业软件一样，是一个建立在关系型数据库上层的数据管理软件。
TSM的所有系统配置信息都建立在一个关系型数据库基础上，这些系统配置信息包括：策略信息、事件信息、登录、认证和安全信息、备份介质的信息和备份对象的信息等。
目前，大多数IT机构正在利用关系数据库体系结构来存储他们最关键的数据。
这个经过IBM存储实验室针对存储管理要求而优化的关系型数据库是TSM的核心，正如GartnerGroup在存储管理软件的研究报告所说得：“TSM的引擎是一个支持交易处理、热备份和回滚恢复的全面的数据库，这种先进的管理引擎可以提供可靠的存储管理，可以避免许多存储管理产品的问题。

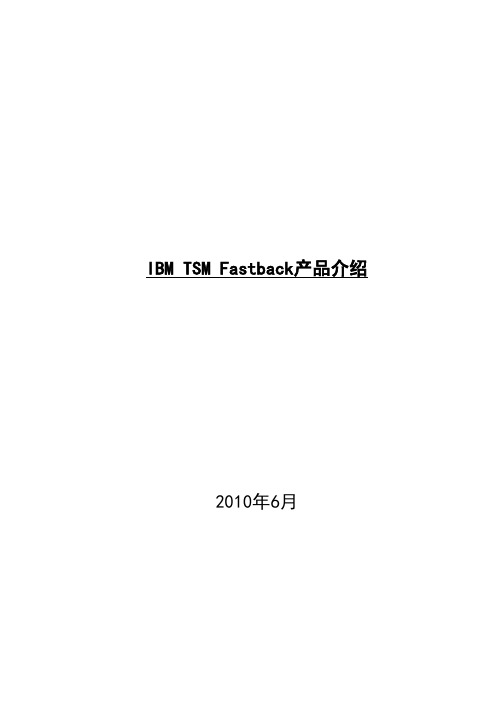

IBM TSM Fastback产品介绍2010年6月计算机集中备份系统项目服务于企事业单位的信息化建设，是存储系统中重要而关键的一环，它的发展战略必须与整个企业的战略目标协调一致。
在进行计算机备份与恢复系统项目的总体规划和设计时，必须遵循“可行性和经济性”、“先进性和成熟性”“开放性和可靠性”、“安全性和保密性”、“可扩展性和易维护性”等原则，在浙江消防总队的此次项目中，对存储系统又特别强调：具有高效、高可用，支持并实现对相关数据的自动备份，在整体方案中突出高性能、高可靠性、高可扩展性和高度的可管理性，为业务系统提供监视的基础架构，并在系统发生各种异常时帮助快速恢复。
当前的目标备份主要是2组服务器的应用数据集中灾难备份，涉及的平台主要是Windows。
对数据的保护需要紧密的结合应用数据的保护需求和对应的硬件构架。
IBM 以其得天独厚的优势，提供对主机和网络优秀的管理解决方案。
针对备份管理需要和目前的IT环境，加之IBM多年在备份管理方面的经验、建议利用Tivoli Storage Manager(TSM)企业级备份软件和磁盘阵列设备，对数据进行集中统一备份保护，提供完善的备份/恢复/归档/灾难备援解决方案。
针对客户提出的分布式、多平台、多应用数据存储备份的集中存储、自动化管理要求，IBM提出了基于Tivoli数据存储/备份软件的相应解决方案：Tivoli Storage Manager FastBack Center传统的以磁带为基础的备份解决方案已经无法适应全新的环境。
即使是非常可靠且管理和维护都很完善的磁带系统也很容易丢失一整天的新数据，而对内容的恢复（无论是一个文件还是整个系统）则需要几个小时。
一旦发生灾难，将无法满足客户的应用快速恢复的要求。
TSM FastBack可以帮您解决以上的问题，借助于成熟的基于磁盘的备份技术，TSM FastBack是一个全面的针对Windows®服务器的下一代连续数据保护和恢复管理平台。
[精华] TSM安装手册！ 作者:hbczjzc发表于：2007-10-09 15:42:24【发表评论】【查看原文】【存储备份之家讨论区】【关闭】备份软件： Tivoli storage manageTivoli Storage Manager功能描述TSM技术参数TSM版本: 5.1TSM5.1 服务器软件的运行平台: IBM AIX 4.3.2, 4.3.3.,5l Sun Solaris 2.6, 7, 8. HP-UX 11.0. Microsoft Windo ws NT/2000 Workstation 或Server Version 4.0, SP3, SP4, SP5, SP6 或 SP6a.TSM客户端软件: 支持几乎所有流行的操作系统平台.如IBM的所有操作系统, Windows, Apple, Novell, DEC, HP, SUN, SCO, SGI, Linux 等.Tivoli Data Protection for Oracle 2.2: 实现对Oracle 数据库的在线备份和恢复。
Oracle服务器可运行在的平台包括 Windows NT/2000, AIX, HP-UX, Solaris。
Tivoli TSM产品功能详述Tivoli TSM(Tivoli Storage Manager)是一个企业级的Client/Server结构跨平台网络备份、恢复及存储管理软件。
TSM Client主要功能是向TSM Server提供需要备份的数据，或向TSM Server索取已备份数据及归档数据以便Client恢复数据。
TSM Server负责管理TSM Client的备份数据、备份策略及管理连接在TSM Server上的各类存储产品。
TSM自动备份和恢复一旦整个备份系统设置完成，每个应用系统的服务器会在指定的时间把需要备份的数据送到TSM服务器中集中存放。
如果需要恢复数据，TSM Client端只要通过非常简单易用的图形界面或由应用程序发出指令指出恢复哪些个对象文件，TSM Server自动从磁带库中取出文件，交给TSM Client。
verexists：指定当前在客户机文件系统中的文件所保留的最大备份版本数，如果某个备份操作超过了限制，则服务器使磁带库中最旧的备份版本到期。
（即代表文件系统中有的文件在磁带库中保留的版本数）版本数既文件的个数，比如verexists=2 ,则有文件/backup/file1，第一次备份保留一个版本，第二次备份，又会重新备份一次，同一个文件总共2个版本，但可能文件内容不一样了(因为文件被修改了)。
如果verexists=1，则第二次备份时，就会将第一次备份的文件删除掉，保留第二次最新的版本最新的版本叫ACTIVE的版本，其他的版本都叫INACTIVE的版本。
INACTIVE的版本可以通过 QUERY -INACTIVE参数查询出来。
但一旦版本保留时间超过了retextra规定的保留天数，则TSM将把版本变为过期的(expire)，用-inactive参数无法查看到。
只能释放掉文件(expire inventory)V erdeleted：指定要保留的文件备份版本的最大数目，该文件经TSM备份后，已从客户机文件系统中删除。
如果用户从客户机文件系统删除文件，则下一次备份导致服务器让超过此数值的文件的最旧的版本到期。
保留版本的失效日期由RETEXTRA和RETONLY参数指定的保留时间决定。
此参数就是说如果主机上删除了这个文件，那么TSM中继续保留多少个版本数。
如果verdeleted=0,则主机上删除了文件，则TSM也将文件删除掉。
没有起到备份的意义。
verdeleted=1代表如果主机上删除了文件，则TSM中仍然保留最后1个版本，但是是INACTIVE的了。
verdeleted=2,是说如果主机删除了文件，则TSM中保留2个inactive的版本Retextra：当版本成为非活动版本以后，指定保留此备份版本的天数。
当客户机存储更新的备份版本，或客户机删除工作站中的文件，然后运行完全增量备份时，文件的备份版本变为非活动。
IBM TSM For VE 6.2 安装配置指南1TSM For Virtual Environment v6.2部署规划 (3)1.1硬件配置要求 (3)1.2软件配置要求 (3)2TSM For Virtual Environment v6.2安装步骤 (3)2.1BA Client v6.2.3安装 (3)2.2TSM for VE V6.2安装 (9)3TSM For Virtual Environment v6.2配置过程 (14)3.1配置BAClient V6.2.3 (14)3.2配置VM备份： (20)3.3配置instant restore/iscsi mount/virtual mount (21)3.3.1Windows平台 (21)3.3.2Linux平台 (25)3.4配置对Linux虚拟机的支持： (26)3.4.1安装Cygwin (27)3.4.2配置Cygwin (31)4TSM For Virtual Environment v6.2使用简介 (37)4.1使用TSM for VE来备份虚拟机： (37)4.1.1全备份 (37)4.1.2增量备份 (41)4.2使用Instant Restore (43)4.2.1Windows平台 (43)4.2.2Linux平台 (50)4.3使用Iscsi mount (53)4.4使用virtual volume mount: (56)4.4.1Windows平台 (56)4.4.2Linux平台 (59)1 TSM For Virtual Environment v6.2部署规划1.1硬件配置要求参见如下link:/infocenter/tsminfo/v6r2/topic/com.ibm.itsm.ve.doc/r_ve_hwreqs.ht ml1.2软件配置要求参见如下link:/infocenter/tsminfo/v6r2/topic/com.ibm.itsm.ve.doc/r_ve_os_mount. html2 TSM For Virtual Environment v6.2安装步骤2.1BA Client v6.2.3安装BA Client安装包有Windows X32,X64位两种，安装前根据proxy Server的操作系统选择合适的BA Client安装包。
一、TSM简介(一)-------原理和特点IBM的TSM软件是市场上主流的企业备份解决方案。
它可以通过网络或者SAN集中备份企业中几乎所有系统平台的数据到磁带机或者磁带库。
它可以对大多数数据，如ORACLE,SQL SERVER,DB2,LOTUS DOMINO进行在线备份，也是唯一可以对AS/400数据进行网络备份的解决方案。
强大的功能全面的存储管理软件Tivoli存储管理软件是在多平台环境下实施存储管理的首要选择。
幸福杂志100强企业中有80多家采用了Tivoli存储管理软件，在世界范围内它保护着100多万套的系统。
Tivoli存储管理软件比以往的软件更具特色、功能强大、适应性强和易于使用。
TSM(Tivoli Storage Manager)曾获得Network Magazine2000年Product of the Year 大奖，它可以处理分布式环境中复杂存储管理所带来的挑战。
它可以保护并管理广泛的小到用户终端，大到企业级服务器的所有数据。
它可以支持多达39种以上不同的操作系统，并且都具有方便的图形用户界面(GUI)。
Tivoli Storage Manager存储管理软件可以提供：TSM自动备份、归档和恢复关键数据，支持39种以上的平台，帮助企业保护信息资产；为业界各类应用和数据库提供统一的备份和恢复方案。
服务器和服务器间的连接功能，增强了存储资源的共享和存储体系的抗灾难能力。
独具“磁带配置”和“磁带重用”技术，加快了恢复过程。
灵活的存储介质分层结构强大的存储网络体系，支持业界最为广泛的LAN、SAN、NAS、WAN解决方案支持服务器级多级存储和存储路由，提供中心级的统一管理为主要群件、企业资源规划(ERP)应用和数据产品定制了备份方案，支持Oracle、MS SQL、DB2等关系型数据库以及Lotus、SAP等应用的在线备份通过TSM备份管理服务器的使用，用户可以得到企业级的数据存储管理：广泛的平台支持能力；磁盘高速缓存的优势；更高的数据可靠性；介质管理；集成关系数据库；集中管理；灾难恢复；顺序备份；瞬时存档/快速恢复；分布式集中存储；SCSI磁带故障群集。
通过TSM备份客户端的使用，用户可以得到灵活的数据存储策略：完全增量备份和部分增量备份；选择性备份；逻辑卷备份；归档；自动从HSM客户机(Tivoli Space Manager)中迁移TSM的其它特点无网络快速恢复—支持利用磁带或光驱快速的进行客户端数据恢复。
通过不利用网络和中央服务器资源减少了恢复的时间。
完善的备份方法—通过只备份新的文档和被修改的文档节省了时间和磁盘空间。
这种完善的备份特性是利用自身的关系型数据库跟踪数据，不论其被存储在什么位置，采用一步到位的方法恢复数据文件，减少了其他存储管理软件产品中需要附加磁带和通常的恢复过程。
磁带资源共享—允许多台Tivoli存储管理服务器使用同一磁带库和驱动器。
这改进了备份、恢复性能和提高了磁带硬件设备的利用率。
动态的多线程传输—允许多个客户端同时在同一台Tivoli存储管理服务器上进行数据的传输。
这一新的特性将备份性能比原来的单线程通道下提高了三倍。
之所以能得到这么高的速度是由于Tivoli存储软件数据传输通道在可利用的系统资源上进行了优化。
灵活的差分化技术—数据在企业内部的传输过程中传输方式是可以变化的。
根据数据的大小和网络的特点，数据的传输可以字节、数据块或文档的水平等方式进行。
这一新型的专利技术支持不论是局域网（LAN）、广域网（WAN）、存储区域网（SAN），互联网还是拨号上网等各种连通方式。
灵活的差分化技术主要是针对移动计算机用户和那些需要压缩通过网络传输数据的用户而设计的。
TSM工作原理示意图：图中UNIX、AS/400、Win/NT等机器代表了现有的应用系统和一般桌面用户，在上面安装TSM Client端，它们通过TCP/IP协议与TSM Server连接。
TSM Server可以是专用的服务器，或者是借用业务不繁忙的服务器，在此方案中，我们采用运行NT的PC服务器。
应用系统或数据库的数据通过网络送达TSM Server，TSM Server管理这些备份数据，将它们存放到磁带子系统中。
系统管理员通过TSM Server管理程序或者通过Web Browser登录TSM Server进行管理。
TSM通过自身带有Web Service提供强大的Web管理功能，客户不需要另外安装Web Server，就可以通过Web Browser对TSM进行全面的管理。
管理人员通过管理指示器来对TSM Server进行初始化，配置存储设备、定义备份节点和制定备份策略，其中备份策略的制定是最为关键的，这包括自动备份进行的时间，备份数据保留的长短等等。
管理人员可以设置备份策略，根据不同备份用户和不同应用的实际需要设置备份时间表。
TSM 提供了包括全备份和增量备份在内的11级备份供用户选择。
全备份的特点是恢复简单，但在自动化磁带库技术广泛采用的情况下，全备份的缺点是备份时间长，介质浪费；增量备份是备份技术中的重要技术，增量备份技术结合自动化磁带库技术，既保证了恢复是简单的，而且极大地减少了备份时间，节省了备份介质。
一旦整个备份系统和备份策略设置完成，每个应用系统的服务器会在指定的时间把需要备份的数据送到TSM服务器中集中存放。
如果需要恢复数据，TSM Client端只要通过非常简单易用的图形界面或由应用程序发出指令指出恢复哪些个对象文件，TSM Server自动从磁带库中取出文件，传送到TSM Client。
如果备份磁带不在磁带库中，TSM Server提示系统管理员插入某盒磁带。
TSM系统的建立将帮助用户实现分布式数据的集中存储和管理，并能结合存储策略和存储schedule实现数据的全自动备份。
二、简介(二)--------策略、介质和服务器管理1.制定备份策略备份策略的制定对于整个备份体系而言是极为重要的一环，好的备份策略可以充分享受到TS M的好处：全自动、符合备份需求、安全的备份。
备份策略的制定和TSM提供的备份技术有很大的关系，TSM支持全盘备份和独一无二的“永久增量备份”方式。
永久增量备份是指：初始时做所有数据文件的全盘备份，以后只备份新的或改动过的文件。
这种方式减少了备份时间和所需的存储容量，减轻了网络负担。
这种方式的原理是TSM把每个备份对象作为一个交易，记录在它的关系数据库中，每个备份对象对应文件系统的一个文件。
当用户需要恢复文件系统时，TSM找到所有属于该文件系统原备份对象，交给用户。
所以，TSM能够做永远的增量备份。
在TSM中，一个备份策略的制定可以让所需要被备份的客户端来共享，也可以在一个备份中心制定多个备份策略以满足不同数据备份的需要。
Tivoli使用Domain的模式来进行管理，可以为每个Domain的备份和归档分别制定备份策略，包括：1)保留的版本数2)每个版本保留的天数3)到期版本的保留天数4)介质数据再集中的阀值备份策略的制定在很大程度上需要和客户的实际备份需求相适应。
下面结合Tivoli的永久增量备份技术来描述一个简单的备份策略：1)周五采取全备份策略，保留一份完整的数据。
2)周一至周四采用增量备份，选用增量级别，使得备份时备份系统中与周五全备份相比更改和产生的全部新文件。
3)当周一出现恢复要求时，只需将上周五备份的全部数据从磁带库中恢复出来即可。
4)当周二至周五出现恢复要求时，只需将上周五备份的全部数据加上前一天备份的增量数据恢复出来即可。
5)当要求恢复某些错误删除的文件时，系统会根据文件索引，找到删除文件的各个备份时间版本，从而帮助用户确认后从删除前一天的备份介质中加以恢复。
当要求全备份的系统多于一个时，以上策略可以按轮流的方式实现，例如周五为A系统全备份，其它系统选择相对全备份的增量备份，周一为B系统做全备份，其它系统做增量备份。
如此类推。
具体实际的备份策略需要在实施时结合用户的实际管理环境和管理需求来制定。
2．存储介质的利用在日常的备份过程中，存储介质---磁带是最大的消耗品，特别是大多数的客户常常发现他们需要很多的磁带，但好像磁带的利用率又很低。
TSM提供了大量的介质管理能力来保障用户在这方面的有效利用。
TSM对备份和归档数据分别管理。
因为归档数据保存时间比备份数据长，而且备份数据有‘版本’，归档数据无版本。
‘版本’就是同一个数据对象的多个备份copy，例如，记录销售情况的文件每天都在改变，如果每天做备份，那么每天的备份就是一个‘版本’。
用户可以根据实际业务需要，保留必要的‘版本’数。
TSM能够自动清除过期的备份版本和归档数据。
TSM在介质管理中采用了独一无二的“磁带集中”和“磁带重用”技术。
“磁带集中”使每个客户机的每天的备份数据都对应放在一盒或一组磁带上，使得TSM能够用最少的磁带数做恢复。
这是一种迅速、可靠的数据恢复方式。
“磁带重用”的目的是使磁带库或光盘库介质自动轮转，完全实现备份、恢复的无人值守。
原理是：当介质上的过期数据越来越多并达到一定限度时，比如介质上80%的数据都过期了，T SM会自动把数个这样的介质的残余数据整合到一个介质中，而其它介质重新进入新的介质轮转中去。
所以，如果用户有足够的存储容量，TSM可以做到真正的‘零管理’。
TSM能够自动跟踪所有介质的去向和使用情况。
TSM不仅自动管理磁带库、光盘库中的介质，还能跟踪放在磁带库、光盘库外的介质和保留在异地的备份介质。
当恢复需要这些介质时，TS M会提示管理员到何处去取标签为xxx的介质。
3．备份系统的管理TSM作为一个独立运作的备份系统，可以做到无人职守的备份运作。
Tivoli提供多种管理手段来对TSM的运作进行有效管理：1)TSM Admin界面：TSM提供图形化的管理界面市的管理人员可以方便地管理到整个TS M系统的设置、运行以及性能优化等。
2)TSM Web界面：TSM提供对Web浏览器的支持，管理人员可以通过TSM内置的管理能力实现对TSM管理功能的全面支持。
3)TSM Command Line：可以利用命令行来完成对TSM Server进行的所有的管理功能。
4)TSM的Enterprise Management：TSM的企业级管理功能(Enterprise Manageme nt)使管理员能够摆脱地理限制，一个人就可管理企业中所有的TSM服务器。
5)Tivoli Module for TSM：充分利用TSM和Tivoli Enterprise的集成完成对TSM Se rver的实时监控和远程操作。
Tivoli Module for TSM内置的Monitor可以非常容易地监控T SM的各个重要部件，发现备份过程的异常。
