实验6抽样定理与信号恢复

《信号与系统实验》信号的采样与恢复（抽样定理）实验一、实验目的1、了解电信号的采样方法与过程以及信号恢复的方法。

2、验证抽样定理。

二、实验设备1、信号与系统实验箱2、双踪示波器三、原理说明1、离散时间信号可以从离散信号源获得，也可以从连续时间信号抽样而得。

抽样信号f s(t)可以看成连续f(t)和一组开关函数s (t)的乘积。

s (t)是一组周期性窄脉冲，见实验图5-1，T s(t)称为抽样周期，其倒数f s(t)= 1/T s称为抽样频率。

图5-1 矩形抽样脉冲对抽样信号进行傅立叶分析可知，抽样信号的频率包括了原连续信号以及无限个经过平移的信号频率。

平移的频率等于抽样频率f s(t)及其谐波频率2f s、3f s》》》》》》。

当抽样信号是周期性窄脉冲时，平移后的频率幅度(sinx)/x规律衰减。

抽样信号的频谱是原信号频谱周期的延拓，它占有的频带要比原信号频谱宽得多。

2、正如测得了足够的实验数据以后，我们可以在坐标纸上把一系列数据点连起来，得到一条光滑的曲线一样，抽样信号在一定条件下也可以恢复到原信号。

只要用一截止频率等于原信号频谱中最高频率f n的低通滤波器，滤除高频分量，经滤波后得到的信号包含了原信号频谱的全部内容，故在低通滤波器输出可以得到恢复后的原信号。

3、但原信号得以恢复的条件是f s 2B，其中f s为抽样频率，B为原信号占有的频带宽度。

而f min=2B为最低抽样频率又称“柰奎斯特抽样率”。

当f s<2B时，抽样信号的频谱会发生混迭，从发生混迭后的频谱中我们无法用低通滤波器获得原信号频谱的全部内容。

在实际使用中，仅包含有限频率的信号是及少的，因此即使f s=2B，恢复后的信号失真还是难免的。

图5-2画出了当抽样频率f s>2B（不混叠时）f s<2B（混叠时）两种情况下冲激抽样信号的频谱。

t f(t)0F()t 0m ωm ω-(a)连续信号的频谱Ts t 0f s (t)F()t0m ωm ω-s ω-s ω（）(b)高抽样频率时的抽样信号及频谱 不混叠图5-2 冲激抽样信号的频谱实验中f s >2B 、f s =2B 、f s <2B 三种抽样频率对连续信号进行抽样，以验证抽样定理——要使信号采样后能不失真地还原，抽样频率f s 必须大于信号频率中最高频率的两倍。

抽样定理与信号恢复实验报告实验报告：抽样定理与信号恢复摘要：抽样定理是数字信号处理中的重要概念，它为我们提供了从连续时间上放缩成为离散时间表示的方法。

在本实验中，我们利用数字信号处理软件进行了一系列实验，以了解抽样定理的工作原理和不同采样频率对信号恢复的影响。

通过实验结果分析，我们得出结论：1. 抽样频率应大于信号带宽两倍；2. 较低的采样频率可能导致丢失重要信息；3. 采样频率高于极限频率会增加不必要的计算开销。

因此，了解抽样定理对我们使用数字信号处理工具处理不同类型信号的时候带来极大的帮助。

实验过程：1. 选择一个连续时间信号z(t)并计算其频率响应和最大频率；2. 在Matlab中选择一个采样频率，对信号进行采样，并计算采样信号的傅里叶系数；3. 选择一个重建滤波器，用于从离散时间信号中重建连续时间信号；4. 绘制信号的原始函数和重构函数，并通过对比和信号恢复误差评价重建质量。

实验结果：我们采样一个频率为5Hz的正弦波，即sq(t) = sin(2 pi 5 t)。

我们选择了三个采样频率，分别是10Hz、8Hz和6Hz。

在Matlab中运行解析和比较函数，我们得出了信号的重构函数和重构误差。

当采样频率为10Hz时，与原始信号相比，重构过程中出现了一点振荡。

这是因为重构滤波器的阶数没有达到最优值。

当采样频率降低到8Hz时，出现了更明显的振荡。

这是因为采样频率在8Hz以下不能捕捉到5Hz正弦波的一个完整波形。

进一步降低采样频率到6Hz，我们观察到信号完全失真，根本无法恢复原始信号。

结论：本实验证明了抽样定理在数字信号处理中的重要性。

对于任何采样频率低于极限的情况，都可能导致信号发生失真。

因此，理解抽样定理可以帮助我们更好地从连续时间中得到数字表示的方法。

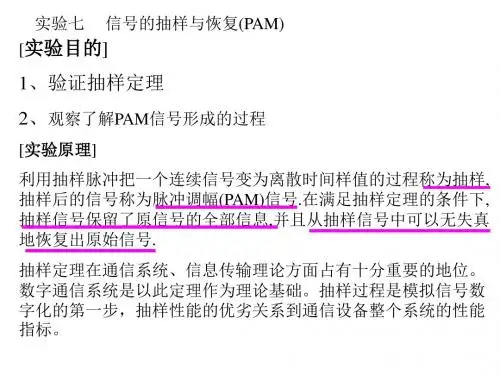

实验六 信号与系统实验1.信号的采样与恢复实验1.1实验目的(1)熟悉信号的采样与恢复的过程(2)学习和掌握采样定理(3)了解采样频率对信号恢复的影响1.2实验原理及内容(1)采样定理采样定理论述了在一定条件下，一个连续时间信号完全可以用该信号等时间间隔上瞬时值表示，这些值包含该信号全部信息，利用这些值可以恢复原信号。

采样定理是连续时间信号与离散时间信号的桥梁。

采样定理：对于一个具有有限频谱且最高频率为max w 的连续信号进行采样，当采样频率s w >=2max w 时，采样函数能够无失真地恢复出原信号。

(2)采样信号的频谱连续周期信号经过周期矩形脉冲抽样后，抽样信号的频谱为)]([)2()(s n s s nw w j F nw Sa T A jw F -=∑+∞-∞=ττ 它包含了原信号频谱以及重复周期为s w 的原信号频谱的搬移，且幅度按)2(ττs nw Sa T A 规律变化。

所以抽样信号的频谱便是原信号频谱的周期性拓延。

（3）采样信号的恢复将采样信号恢复成原信号，可以是用低通滤波器。

低通滤波器的截止频率c f 应当满足max max f f f f x c -≤≤。

实验中采用的低通滤波器的截止频率固定为Hz RCf 8021≈=π （4）单元构成本实验电路由脉冲采样电路和滤波器两部分构成，滤波器部分不再赘述，其中采样保持部分电路由一片CD4052完成。

此电路有两个输入端，其中IN1端输入被采样信号，Pu 端输入采样脉冲。

1.3实验步骤本实验在脉冲与恢复单元完成。

(1)信号的采样1)使波形发生器第一路输出幅值3V 、频率10Hz 的三角波信号；第二路输出幅值5V 、频率100Hz 、占空比50%的脉冲信号，将第一路信号接入IN1端；作为输入信号，第二路信号接入Pu 端，作为采样脉冲。

2)用示波器分别测量IN1端和OUT1端，观察采样前后波形的差异。

3)增加采样脉冲的频率为200、500、800等值。

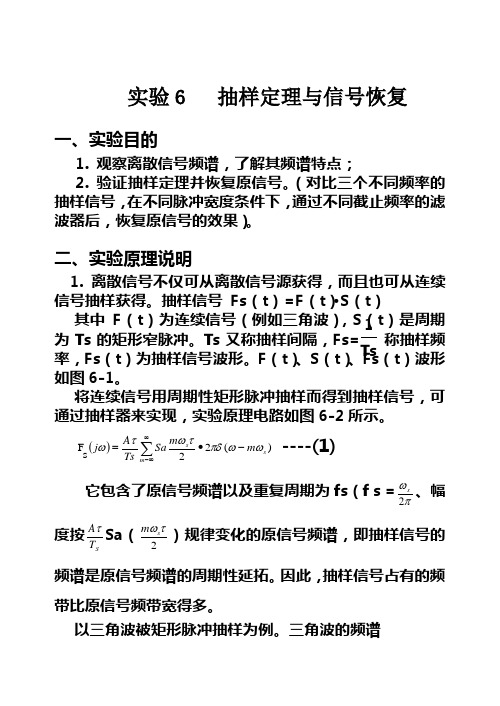

实验6 抽样定理与信号恢复一、实验目的1. 观察离散信号频谱，了解其频谱特点；2. 验证抽样定理并恢复原信号。

（对比三个不同频率的抽样信号，在不同脉冲宽度条件下，通过不同截止频率的滤波器后，恢复原信号的效果）。

二、实验原理说明1. 离散信号不仅可从离散信号源获得，而且也可从连续信号抽样获得。

抽样信号 Fs （t ）=F （t ）·S （t ） 其中F （t ）为连续信号（例如三角波），S （t ）是周期为Ts 的矩形窄脉冲。

Ts 又称抽样间隔，Fs=1Ts称抽样频率，Fs （t ）为抽样信号波形。

F （t ）、S （t ）、Fs （t ）波形如图6-1。

将连续信号用周期性矩形脉冲抽样而得到抽样信号，可通过抽样器来实现，实验原理电路如图6-2所示。

()∑∞∞--•=m s s m m SaTsA j )(22s F ωωπδτωτω ----(1)它包含了原信号频谱以及重复周期为fs （f s =πω2s 、幅度按ST A τSa （2τωs m ）规律变化的原信号频谱，即抽样信号的频谱是原信号频谱的周期性延拓。

因此，抽样信号占有的频带比原信号频带宽得多。

以三角波被矩形脉冲抽样为例。

三角波的频谱t-4T S -T S 0T S 4T S8T S 12T S tt2/1τ1τ2/31τ2/1τ1τ2/31τ2/1τ-(a)(b)(c)图6-1 连续信号抽样过程F （j ω）=∑∞-∞=-K k k sa E )2()2(12τπωδππ2.连续周期信号经周期矩形脉冲抽样后，抽样信号的频谱Fs （j ω）= 式中取三角波的有效带宽为31ω18f f s =作图，其抽样信号频谱如图6-3所示。

如果离散信号是由周期连续信号抽样而得，则其频谱的测量与周期连续信号方法相同，但应注意频谱的周期性延拓。

3. 抽样信号在一定条件下可以恢复出原信号，其条件是fs ≥2B f ，其中fs 为抽样频率，B f 为原信号占有频带宽度。

最新文件---------------- 仅供参考--------------------已改成-----------word文本 --------------------- 方便更改赠人玫瑰，手留余香。

《信号、系统与信号处理实验I》实验报告实验名称：信号的采集与恢复、抽样定理姓名：学号：专业：通信工程实验时间：杭州电子科技大学通信工程学院一、实验目的1、了解信号的抽样方法与过程以及信号恢复的方法。

2、验证抽样定理。

二、实验内容1.抽样定理验证的 Matlab 实现1.1 正弦信号的采样(1)参考下面程序，得到 50Hz 正弦信号在采样时间间隔分别为 0.01s、0.002s 和 0.001 时的采样信号。

fs=1000;t=0:1/fs:0.2;f0=50;x=cos(2*pi*f0*t);subplot(2,2,1);plot(t,x);n1=0:0.01:0.2;x1=cos(2*pi*f0*n1);subplot(2,2,2);stem(n1,x1);n2=0:0.005:0.2;x2=cos(2*pi*f0*n2);subplot(2,2,3);stem(n2,x2);n3=0:0.001:0.2;x3=cos(2*pi*f0*n3);subplot(2,2,4);stem(n3,x3,'.');(2)在(1)基础上恢复正弦信号，比较那个采样间隔能较好的恢复原正弦信号。

改变几个不同的采样间隔，比较恢复信号。

1.2 思考题设计一模拟信号x(t)=3sin(2π⋅f⋅t),采样频率fs=5120Hz,取信号频率分别为f=150Hz（正常采样）和f=3000Hz（欠采样）两种情况进行采样分析，指出哪种发生了混叠现象。

三、实验过程及实验结果1(2)fs=1000;t=0:1/fs:0.1;f0=50;x=cos(2*pi*f0*t); subplot(1,1,1);plot(t,x);n1=0:0.01:0.1;x1=cos(2*pi*f0*n1); subplot(1,1,1);plot(n1,x1);n2=0:0.005:0.1;x2=cos(2*pi*f0*n2); subplot(1,1,1);plot(n2,x2);n3=0:0.0001:0.1;x3=cos(2*pi*f0*n3); subplot(1,1,1);plot(n3,x3,'.');运行结果：1.2fs=5120;t=0:1/fs:0.04;f0=150;f1=3000;x=3*sin(2*pi*f0*t); F=fft(x);subplot(6,1,1);plot(t,x);subplot(6,1,2); stem(t,x);subplot(6,1,3);plot(abs(F));x1=3*sin(2*pi*f1*t); F1=fft(x1);subplot(6,1,4);plot(t,x1);subplot(6,1,5); stem(t,x1);subplot(6,1,6);plot(abs(F1));运行结果：四、实验小结通过此次实验，使我掌握了信号抽样与恢复的方法，以及如何用Matlab实现抽样。

抽样定理与信号恢复实验报告抽样定理与信号恢复实验报告引言：信号恢复是数字信号处理中的一个重要问题，其目标是通过采样和重构技术来恢复原始信号。

在实际应用中，由于各种原因，我们往往无法直接获得完整的信号，而只能通过采样来获取信号的部分信息。

因此，如何有效地从有限的采样数据中恢复原始信号成为一个关键问题。

本实验旨在通过抽样定理来解决信号恢复问题，并通过实验验证其有效性。

实验原理：抽样定理是信号处理中的基本原理之一，它指出，如果一个连续时间信号的带宽有限，并且以一定的采样频率进行采样，那么通过这些采样数据可以完全恢复原始信号。

具体而言，抽样定理要求采样频率至少是信号带宽的两倍，即Nyquist采样定理。

实验步骤：1. 准备信号源：我们选择了一个正弦信号作为原始信号源，其频率为f0，幅度为A。

通过函数生成器产生该信号，并连接到示波器上。

2. 采样：根据抽样定理，我们选择了采样频率为2f0，即原始信号频率的两倍。

通过示波器的采样功能，将信号进行采样，并记录采样数据。

3. 信号恢复：根据采样数据，我们使用重构算法对信号进行恢复。

在本实验中，我们选择了最常用的插值法进行信号恢复。

通过对采样数据进行插值处理，可以得到连续时间的信号。

4. 重构信号验证：将恢复的信号与原始信号进行对比，验证重构的准确性。

通过示波器将原始信号和恢复信号进行叠加显示，观察它们的相似程度。

实验结果与分析：在本实验中，我们选择了一个频率为1kHz的正弦信号作为原始信号源，采样频率选择为2kHz。

通过示波器进行采样，并得到了采样数据。

接下来，我们使用插值法对采样数据进行信号恢复，并将恢复的信号与原始信号进行对比。

通过观察示波器显示的结果，我们可以明显看到恢复的信号与原始信号非常接近，几乎无法区分它们之间的差异。

这表明，通过抽样定理和插值法，我们成功地从有限的采样数据中恢复了原始信号。

结论：本实验通过采样定理与信号恢复技术，成功地实现了从有限采样数据中恢复原始信号的目标。
