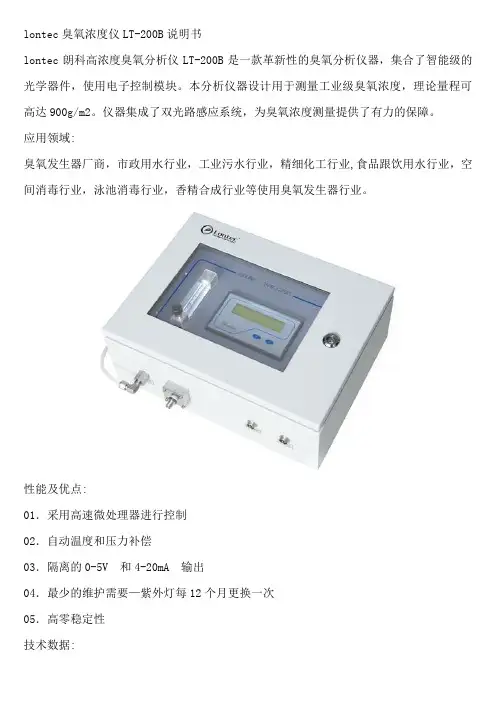

lontec臭氧浓度仪LT-200B说明书
lontec朗科高浓度臭氧分析仪LT-200B是一款革新性的臭氧分析仪器，集合了智能级的光学器件，使用电子控制模块。

本分析仪器设计用于测量工业级臭氧浓度，理论量程可高达900g/m2。

仪器集成了双光路感应系统，为臭氧浓度测量提供了有力的保障。

应用领域:
臭氧发生器厂商，市政用水行业，工业污水行业，精细化工行业,食品跟饮用水行业，空间消毒行业，泳池消毒行业，香精合成行业等使用臭氧发生器行业。

性能及优点:
01．采用高速微处理器进行控制
02．自动温度和压力补偿
03．隔离的0-5V 和4-20mA 输出
04．最少的维护需要—紫外灯每12个月更换一次
05．高零稳定性
技术数据:
01．测量原理：紫外（UV）吸收，双光路取样感应
02.量程：0-200mg/L或其它可选量程
03.紫外UV光源：使用低压汞蒸汽灯
04.测量单位：mg/L
05.压力和温度补偿：自动对压力和温度进行补偿
06.分辨率：0.1mg/L
07.测量精度: 2%
08.信号输入和输出：可选隔离的4-20mA
09.显示：采用32位字母的，背光LCD
10.尺寸：400mm*300mm*155mm
11.电源：要求220VAC，50Hz
12.重量：11kg。
