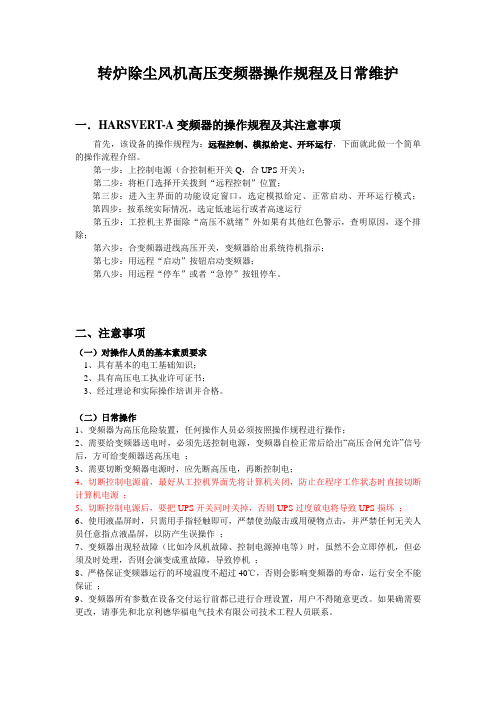

转炉除尘风机高压变频器操作规程及日常维护一．HARSVERT-A变频器的操作规程及其注意事项首先，该设备的操作规程为：远程控制、模拟给定、开环运行，下面就此做一个简单的操作流程介绍。
第一步：上控制电源（合控制柜开关Q，合UPS开关）；第二步：将柜门选择开关拨到“远程控制”位置；第三步：进入主界面的功能设定窗口，选定模拟给定、正常启动、开环运行模式；第四步：按系统实际情况，选定低速运行或者高速运行第五步：工控机主界面除“高压不就绪”外如果有其他红色警示，查明原因，逐个排除；第六步：合变频器进线高压开关，变频器给出系统待机指示；第七步：用远程“启动”按钮启动变频器；第八步：用远程“停车”或者“急停”按钮停车。
二、注意事项（一）对操作人员的基本素质要求1、具有基本的电工基础知识；2、具有高压电工执业许可证书；3、经过理论和实际操作培训并合格。
（二）日常操作1、变频器为高压危险装置，任何操作人员必须按照操作规程进行操作；2、需要给变频器送电时，必须先送控制电源，变频器自检正常后给出“高压合闸允许”信号后，方可给变频器送高压电；3、需要切断变频器电源时，应先断高压电，再断控制电；4、切断控制电源前，最好从工控机界面先将计算机关闭，防止在程序工作状态时直接切断计算机电源；5、切断控制电源后，要把UPS开关同时关掉，否则UPS过度放电将导致UPS损坏；6、使用液晶屏时，只需用手指轻触即可，严禁使劲敲击或用硬物点击，并严禁任何无关人员任意指点液晶屏，以防产生误操作；7、变频器出现轻故障（比如冷风机故障、控制电源掉电等）时，虽然不会立即停机，但必须及时处理，否则会演变成重故障，导致停机；8、严格保证变频器运行的环境温度不超过40℃，否则会影响变频器的寿命，运行安全不能保证；9、变频器所有参数在设备交付运行前都已进行合理设置，用户不得随意更改。
如果确需要更改，请事先和北京利德华福电气技术有限公司技术工程人员联系。
（三）启动操作1、如果变频器处于断电状态，启动时应先加上控制电源；；2、变频器自检正常后，给出“高压合闸允许”信号，方可给变频器送高压电；3、如果现场高压开关或控制系统没有得到变频器提供的“高压合闸允许”信号，请确认变频器控制电源是否加上，变频器本身是否处于故障状态；4、隔离开关处在变频位置时，用户高压真空开关合闸只相当于给变频器送电，电机并不启动，需要启动电机，还必须给变频器发启动指令5、对于风机负载，变频器启动前，风机挡板最好处于关闭位置。

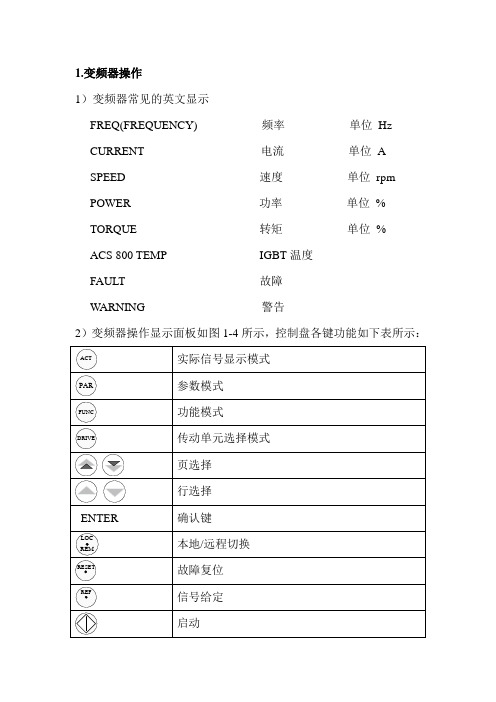

1.变频器操作1）变频器常见的英文显示FREQ(FREQUENCY) 频率单位HzCURRENT 电流单位ASPEED 速度单位rpmPOWER 功率单位%TORQUE 转矩单位%ACS 800 TEMP IGBT温度FAULT 故障W ARNING 警告2）变频器操作显示面板如图1-4所示，控制盘各键功能如下表所示：图1-4 3）变频器参数修改：4）电机辨识操作：5）查找故障记录：2.变频器常见故障处理1）变频器常见故障原因及处理办法如下表所示，通过查找故障记录或变频器当前显示的故障代码，查找具体的处理办法。
2）变频器送电后操作面板不亮有两种情况，如果变频器能够正常运行，则是控制盘或连接线损坏，如果变频器不能正常运行，首先检查快速熔断器是否熔断，如果快速熔断器没有损坏，再检查变频器驱动电路板电源部分和24V电源保险是否损坏，如果以上均正常，则变频器RMIO控制板有问题，需要更换。
3）如果控制盘如下显示：CDP312(R) PANEL Vx.xx……...光标一直闪烁不停，可采取互换控制盘和控制盘后面的电话线，确认控制盘和电话线是否损坏，如果还是这样显示，可判断变频器RMIO控制板损坏，需要更换。
4）变频器长时间不用应存放在干净、干燥、避光的地方，最好用塑料布包装，内面放干燥剂，电解电容长期不通电，会导致漏电流增大，额定电压下降。
通电时内部温度上升，电容裂开。
应该每隔三个月通电一次。
每次通电时可以用三相380V电源通电一小时，最好带上电机负载运转。
5）变频器长时间不使用，通电时前应先将变频器上的灰尘等处理干净，检测变频器进线、出线以及直流母线绝缘是否正常，检查各接插件、固定螺栓是否有松动情况并予以加固，检查各个PCB板是否有腐蚀或生锈现象，发现异常应及时处理。
如果长时间不用而没有通电，可采取如下方法补救：最好使用调压装置进行缓慢加压，最差的方法，先通单相220V电源1小时后，再加三相380V电源。
HARSVERT-A系列高压变频调速系统运行操作规程第一、电气部分1. 高压变频调速系统简介利德华福HARSVERT－A系列高压变频调速系统，以高可靠性、易操作、高性能为设计目标，满足对风机、水泵的调速节能和改善生产工艺需要。
HARSVERT －A系列高压变频调速系统适配各种通用三相异步电机，采用新型IGBT功率器件，全数字化控制，具备以下特点：1.1高－高电压源型变频调速系统，直接6KV输入，直接6KV输出，无需输出变压器。
1.2输入功率因数高，电流谐波少，无需功率因数补偿；1.3输出阶梯正弦PWM波形，无需输出滤波装置，可接普通电机，对电缆和电机绝缘无损害，电机谐波少，减少轴承、叶片的机械振动，输出线可长达1000米；1.4标准操作面板配置彩色液晶屏全中文操作界面；1.5功率电路模块化设计，维护简单；1.6内置PLC，易于改变控制逻辑关系，适应多变的现场需要；1.7可灵活选择就地、远方控制方式；1.8直接内置PID调节器，可开环运行，可闭环运行；1.9具有完整的通用变频调速系统参数设定功能；2. 技术参数3. HARSVERT－A系列高压变频调速系统组成3.1旁路柜旁路柜为变频器加装系统旁路开关（刀闸）。
旁路开关（刀闸）的主要作用是在变频器退出运行时，让电机直接切至工频状态运行（一次风机实现自动旁路，凝结泵采用手动旁路）。
3.2变压器柜变压器采用干式移相变压器，H级绝缘，系统温度可达185℃，能够完全消除电源侧电压、电流谐波；3.3功率柜（功率模块）功率模块主要由以下部件组成：3.3.1熔断器：熔断器主要用于移相变压器副边绕组的过流保护。
当输入侧的电流过大，或者负载过大，或者功率模块内部的元器件损坏时，熔断器立即断开，起到保护的作用。
3.3.2整流桥：整流桥的作用是将移相变压器副边绕组输入的交流电转变成为直流电。
它是由二极管三相全桥进行不控全波整流。
3.3.3电解电容：电解电容的作用是滤波和储能。
变频器操作及维护维修说明一、变频器液晶屏1、液晶屏分为五种屏幕状态，通过“PRG”键依次切换，第一屏为系统状态屏，第二屏为功能设置屏，第三屏为参数设置屏，第四屏为故障记录屏，第五屏为系统时间设置屏。
2、系统状态屏共分两屏，分别为输入参数屏和输出参数屏，可以通过“ALT+”和“ALT-”在两屏之间切换。
3、故障记录屏：变频器最多可以记录10个已发生的重故障，可以通过“ALT+”和“ALT-”在各次故障间切换，0表示最新故障，用“▲”／“▼”查看该故障下的各单元状态（每次显示三相同一位置的三个单元），以确定哪个单元发生故障。
4、变频器上电后等到“高压指示灯”（红色指示灯）亮。
液晶屏显示“系统待机”。
5、当液晶屏不亮时可以按“ALT+”，“ALT-”或“SET”蓝色键点亮。
千万不能按红色“STOP”键，以免造成电机停机。
二、上电、运行变频器接通高压电源后，请不要接触柜内的电气部件和进行任何检查。
断开电源后，必须等功率单元指示灯熄灭后，才能接触单元内部。
1、巡视设备，确保正常。
2、合控制电源开关，上380V（220V）控制电。
3、待控制器启动完毕，状态显示为“高压不就绪”，且无故障报警输出，则系统正常。
若有报警输出，应立即查看故障原因，采取措施消除故障，并按系统复位键，恢复到正常状态。
4、高压合闸（变频器投入），旁路柜变频器投入指示灯亮，待变频器高压就绪后，状态显示为“系统待机”。
5、选择本地控制方式时：按下面板上的“RUN”按钮即可启动电机。
按下面板上的“▲”／“▼”按钮可以改变给定频率的大小。
选择远程操作方式时：由远方DCS进行启停控制和频率给定。
三、停机、下电1、运行过程中若出现异常情况，可立即拍下柜门上的“高压分断”按钮，分断进线高压开关。
注意：再次上电时顺时针旋转，解除自保并按液晶屏右下角“系统复位”按钮。
使液晶屏显示“高压不就绪”，液晶屏右上角红色“故障指示”灯不亮。
方可上电。
2、分断进线高压开关。
一、利德华福变频器操作及显示面板如下图：1、急停开关该开关按下后自己锁定。
变频器运行情况下，按下急停开关，变频器立即封锁输出，同时控制高压真空断路器跳闸。
停机情况下急停开关按下，变频器不能启动。
在任何情况下，急停开关按下后就立即生效。
拔除开关帽，解除锁定状态。
2、本机控制/远程控制控制方式选择开关，当开关处于“本机控制”位置时，可以通过触摸屏的软件界面进行控制。
如果处于“远程控制”位置，则变频器的控制权交给上位机、用户操作台或DCS系统，触摸屏的启动、停机按钮无效。
3、系统复位系统复位按钮用于在变频器停机情况下对主控板发出复位命令，用于解除主控板死机等比较严重的系统故障，或者清除故障锁存状态。
变频器运行时，“系统复位”按钮无效。
4、报警解除报警解除按钮用于清除变频器故障时发出的报警音响。
报警解除后，变频器如果又发生新的故障，或者原故障消失后又重新出现，系统将重新提供音响报警，而用户仍然可以用“报警解除”按钮将报警音响清除。
二、主控制界面功能及介绍：主界面提供变频器当前控制方式、运行方式、运行数据显示，通过主界面用户可以完成变频器的功能设定、参数设定、波形显示、运行记录、故障查询。
在本控方式下，用户可以通过主界面对变频器直接进行启动、设定运行频率、停机、急停和复位等操作。
向变频器发出停机命令。
如果“远控/本控”选择开关选择为“远控”，则此按钮不起作用。
本控时，用户用急停按钮发出停机命令后，高压变频调速系统立即停止输出，负载电机按其自身惯性以及现场实际工况减速直至停机。
变频器处于待机状态时，该按钮为灰色无效状态。
向变频器发出停机命令。
如果“远控/本控”选择开关选择为“远控”，则此按钮不起作用。
本控时，用户用停机按钮发出停机命令后，变频器将按设定的减速时间减速停机。
在电机减速过程中，用户随时可以用启动按钮使变频器从当前速度重新恢复启动运行。
变频器处于停车状态或待机状态时，该按钮为灰色无效状态向变频器发出启动命令。
高压变频器操作规程一、变频器的几种状态1．待机状态：已合高压，未启动变频器，系统发出系统待机信号，可启动变频器2．运行状态：变频器已启动并运行，界面显示正在运行3．故障状态：系统存在重故障，界面显示系统故障及重故障名称，此种状态下高压无法合闸，须待重故障消除后，按复位按钮进行复位后方可合闸4．本控/DCS控制/操作箱状态：1）本控状态：变频器柜门选择开关处于本级位置，只允许在变频器本机处进行启停操作。
2）DCS状态：变频器柜门选择开关处于DCS位置，只允许在DCS处进行停机操作。
3）操作箱控制：变频器柜门选择开关处于操作箱控制位置，只允许在操作箱处进行设备的启停、加速、减速操作。
5．变频/工频旁路状态：1）如果选择1＃电机变频运行、断开QS2隔离开关，合上QS1隔离开关，则1#电机处于变频状态；2）如果选择2＃电机变频运行，断开QS1隔离开关，合上QS2隔离开关，则2＃电机处于变频状态；3）如果1＃电机工频运行，断开QS1隔离开关，合上QS3隔离开关，则1#电机处于工频运行状态；4）如果2＃电机工频运行，断开QS2隔离开关，合上QS4隔离开关，则2＃电机处于工频运行状态；注意：1QS、3QS同时只能够有一个合，2QS、4QS同时只能有一个合，1QS、2QS同时只能有1个合。
操作QS1和QS2要保证给高压变频器共供电的高压开关处于分断位置，操作QS3时要保证1#电机工频运行时的高压开关处于分断位置，操作QS4时要保证2＃电机工频运行时的高压开关处于分断位置。
二、控制电源的上电操作1．合控制柜内QF41交流控制电源开关2．合控制柜内QF45开关3．按下UPS电源按钮3妙以上直至UPS打开4．观察本机操作屏应自动进入变频器主界面，无任何故障后，显示控制器就绪状态三、高压上电操作1．确定运行的方式：1#电机变频方式下合QS1，工频方式下合QS3；2#电机变频方式下合QS2，工频方式下合QS4。
通过观察孔观察隔离开关是否合到位；2．在选择变频运行方式下，在正常状态时，变频器发出高压合闸允许信号，执行高压合闸操作；在工频运行方式下，直接执行高压合闸操作3．观察变频器的输入电压、电流等是否正常，系统在合上高压后是否发出待机状态信号四、变频器启动操作1．用本机界面启动1）将柜门的选择开关拨到本控位置，进入功能界面，选为本机给定2）确认系统已处于待机状态3）确认电机在静止状态4）设定频率5）按下操作面板的启动按钮6）观察电机运行频率及电压、电流是否正常2．用操作箱启动1）将柜门的选择开关拨到操作箱位置，进入参数界面，选为模拟给定2）确认系统已处于待机状态3）确认电机在静止状态4）在DCS处设定变频给定为50％；5）点击操作台上的启动按钮，通过加减速按钮，改变电机的运行转速，确定电机、风机运行是否正常。
HARSVERT-A变频器的常见故障处理一、故障分类二、保护定值三、故障处理步骤四、常见故障处理五、更换功率模块的步骤六、效劳需求七、返件要求八、效劳途径〔一〕轻故障1、定义：不影响变频器运行的故障。
2、轻故障出现时变频器的处理：〔1〕轻故障发生时，变频器给出间歇的“音响报警〞和连续的“故障指示〞。
报警状态下，如果用户发出“报警解除〞指令，则系统撤消“音响报警〞信号。
〔2〕对于轻故障的发生，变频器不作记忆锁存处理。
故障存在时报警，如果故障自行消失，则报警自动取消。
〔3〕需要提醒用户注意的是，虽然轻故障不会立即导致停机，但也应及时采取处理措施，以免演变为重故障。
如UPS输入掉电，必须马上处理。
3、轻故障汇总〔1〕单元旁路〔以下情况，功率单元可以旁路运行：功率单元输入缺相、功率单元过热、功率单元直流母线欠压、功率单元驱动故障、功率单元直流母线过压。
〕；〔2〕UPS掉电；〔3〕变压器轻度过热130℃；〔4〕电机120％过载；〔5〕DCS模拟给定掉线；〔6〕环境温度超过40℃〔7〕运行中柜门翻开〔可设定为重故障〕〔二〕重故障1、定义：出现后变频器立即停机，并切断输入侧高压断路器。
2、重故障出现时变频器的处理：〔1〕重故障发生时，变频器给出连续的“音响报警〞、“高压急迫〞以及“紧急停机〞指令。
用户可以用“报警解除〞按钮去除报警的音响信号，但变频器保持“高压急迫〞以及“紧急停机〞指令。
〔2〕重故障发生后，系统作记忆处理。
故障一旦发生，变频器报警并自动跳闸停机。
如果故障自行消失，“高压急迫〞以及“紧急停机〞等指令也都一直保持，故障原因被记录。
只有故障彻底排除，并且用“系统复位〞按钮将系统复位后才能重新开机。
3、重故障汇总〔1〕变压器严重过热140℃；〔2〕电机150％过流；〔3〕系统故障〔以下情况，可以引起系统故障：高压失电、旁路级数超过设定值、功率单元光纤故障〕。
二、保护定值1、过载保护：电机额定电流的120％，每十分钟允许1分钟，超过则保护停机。
变频器的使用及维修说明变频器是一种用于控制交流电机转速的电子设备，可以实现电机运行的高效稳定控制。
在工业生产中广泛应用，并且在日常生活中也有一些应用场景，如空调、洗衣机等。
本文将详细介绍变频器的使用及维修说明。
一、变频器的使用说明1.接线及安装：(1)在安装变频器之前，应确保维修人员具备一定的电气知识。
(2)严格按照变频器的接线图进行接线，注意接线的正确性和牢固性。
(3)变频器应安装在通风良好、无尘、无腐蚀性气体的环境中，并与电机之间保持一定的距离。
2.参数设置：(1)在使用变频器之前，需要进行参数设置，包括输入电压、输出电压、频率、最大转速等参数，具体设置根据不同的变频器而定。
(2)参数设置应谨慎进行，可以参考变频器的说明书，或者请专业人员进行设置，以确保变频器的正常使用。
3.运行控制：(1)在启动变频器之前，确保电源连接正确，并检查各个指示灯是否正常。
(2)根据需要设定运行的频率和转速，可以通过键盘或者触摸屏进行设定。
(3)在变频器运行过程中，应密切观察运行状态，如有异常情况应及时停机排查原因。
4.故障处理：(1)当变频器出现故障时，首先应停机并切断电源，然后才能进行故障排查。
(2)针对不同的故障情况，需要采取不同的处理方法，如检查电缆连接是否牢固、检查电机是否损坏等。
二、变频器的维修说明1.维护保养：(1)周期性检查变频器的内部结构，如散热器、风扇、电容器等，确保没有积尘或损坏。
(2)检查和清洁变频器的连接器和接线端子，确保连接良好且无松动。
(3)定期检查电源线路，确保电源接地良好，避免因电源问题导致变频器故障。
2.故障排查：(1)当变频器出现故障时，应根据故障指示灯或报警信息进行初步判断，并按照故障码表进行排查。
(2)根据故障排查结果，采取相应的修复措施，如更换损坏的元件、修复连接线路等。
(3)在修复过程中，应根据变频器的维修手册进行操作，确保操作的正确性和安全性。
3.预防措施：(1)定期检查变频器内部的散热器是否正常工作，保持变频器散热良好。
