美的电磁炉WT2104介绍

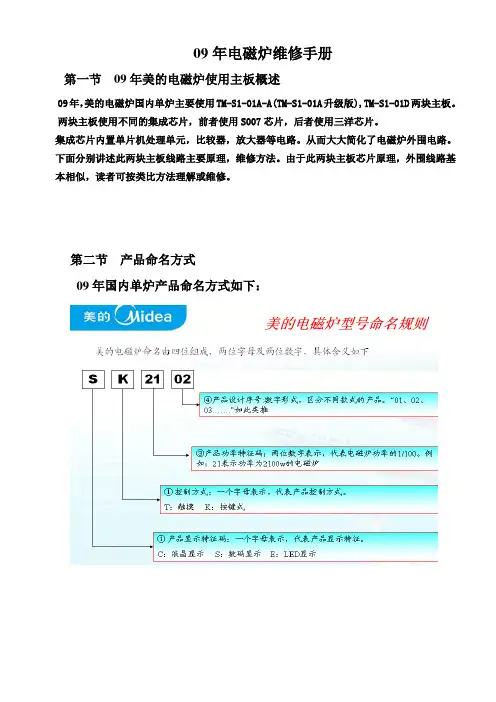

09年电磁炉维修手册第一节09年美的电磁炉使用主板概述09年，美的电磁炉国内单炉主要使用TM-S1-01A-A(TM-S1-01A升级版),TM-S1-01D两块主板。

两块主板使用不同的集成芯片，前者使用S007芯片，后者使用三洋芯片。

集成芯片内置单片机处理单元，比较器，放大器等电路。

从而大大简化了电磁炉外围电路。

下面分别讲述此两块主板线路主要原理，维修方法。

由于此两块主板芯片原理，外围线路基本相似，读者可按类比方法理解或维修。

第二节产品命名方式09年国内单炉产品命名方式如下：第三节电磁炉产品爆炸图一、电磁炉的结构分析电磁炉的立体结构分析图电磁炉的结构相对来说较简单，主要由：塑料外壳、陶瓷面板、电控系统、散热系统等构成。

如下图：⑴、塑料面盖和塑料底座构成了电磁炉的塑料外壳。

⑵、陶瓷面板就是电磁炉上的微晶玻璃板。

⑶、电控系统主要由主电路板、显示板、线圈盘等组件构成。

⑷、散热系统由散热风机、温度传感器、电路板散热片等组成。

电磁炉的整体结构图第四节 电磁炉工作原理一、电磁炉工作原理微晶面板塑料底座主电路板显 示 板线 圈 盘塑料面盖风 机1、电磁炉的加热原理电磁炉主要是利用电磁感应原理将电能转换为热能的厨房电器。

当电磁炉在正常工作时，由整流电路将50Hz的交流电压变成直流电压，再经过控制电路将直流电压转换成频率为20-40KHz的高频电压。

电磁炉线圈盘上就会产生交变磁场，磁力线就会在锅具底部反复切割变化，使锅具底部产生环状电流（涡流），并利用无数的小涡流高速振荡铁分子，致使器皿本身自行高速发热，然后通过热量传递原理，使器皿加热盛装在其内的东西。

这种振荡生热的加热方式，能减少热量传递的中间环节，大大提高制热效率。

电磁炉是应用高频感应涡流生热的原理设计制造的，它保持并大大优于一般热源炉的烹饪功能，有“烹饪之神”的美誉。

2、电磁炉电控部分工作原理3、电磁炉工作流程：4、美的电磁炉电气性能参数5、电磁炉各种功能控制原理目前，电磁炉行业里各大品牌厂家的产品，一般就产品功能设计来说都各有特色，自成一家。

十大品牌热门电磁炉第一名美的代表产品美的SK2105参数功率调节：2100W控制方式：机械式控制时间设定：3小时定时能效等级：3级定温保温温度：支持℃机身尺寸：358×250×392mm产品重量：4.5kg电源性能：220V/50Hz面板材质：德国炫金面板产品颜色：黑色其它性能：六大烹饪功能；定时保温功能；8档火力调节；4D防水；防堵风机；纯铜线圈；国家专利百芯聚能大线圈盘，100%发热面积，加热快速、均匀、省电面试测温技术，测温面积更大，测温更精确其它特点：火力档位：8档产品附件包装清单：电磁炉x1汤锅x1炒锅x1优点美的SK2105电磁炉属于美的耀金系列，黑色面板配有简单金色线条装饰，经典大方。

它采用德国技术HEGON面板，防刮耐磨、持久耐用，平板式设计可台嵌两用。

美的SK2105电磁炉采用按键设计，含有煲汤、炖奶、蒸煮、烧水、炒菜、爆炒、火锅七大功能，按键操作简单明了，采用防堵风机、4D防水技术，给烹饪过程更多一份安全保障。

美的SK2105电磁炉具备预约定时功能，可3小时内定时，轻松烹饪无需看管，紧跟现代生活节奏的步伐。

美的 SK2105 电磁炉采用500倍逐频技术，逐周期跟踪控制电流电压，控制更精确，热效率更高更节能更安全。

另外，独有旋风防堵风扇，采用旋风式进风口技术，防堵突点设计，配合直线高速风路设计和专业多重静音电机,节能高效，让电磁炉时刻安静清爽，有效提高使用寿命。

缺点样式较老，使用时噪音稍大。

分体面板，不容易清洗；第二名九阳代表产品JYC-21ES55C参考价格：239功率：2100W控制方式：电脑式控制时间设定：支持能效等级：3级温度性能：60-240机身尺寸：343×210×411mm产品重量：2.4kg电源性能：220V/50Hz面板材质：微晶面板产品颜色：黑色其它性能：健康炒、快速火、火锅、煲汤、熬粥、蒸煮、煎炸其它特点：8U防辐节能线盘节能控制程序触摸感应控制技术多重防水技术产品附件包装清单：电磁炉x1汤锅x1炒锅x1说明书x1合格证x1保修卡x1保修信息保修政策：全国联保，享受三包服务质保时间：1年质保备注：整机1年，十二大配件6年免费更换客服电话：400-6186-999电话备注：周一至周五（节假日除外）：8:30-11:30/13:30-17:00详细内容：九阳严格执行国家新三包规定，整机保修一年，九阳全系的产品实行全国联保，保修期内市区指定范围在48小时内免费上门服务，保修期外的也有预约上门服务的权利，可以享受九阳产品维修过程的免费保洁，免费保养，免费检测服务，12大配件，6年免费更换，阳光服务每一天。

对直径＜80mm的铁饼不进行加热
对直径＞120mm的铁饼应加热
A
Ф80标准铁饼
用厚度为0.8mm直径为80mm的Q235A（A3）铁板，置于电磁灶加热中心，接通电源，功率调节器调至最大加热位置，电磁炉不应工作，用直径为120mm的则应加热；
IL=Ⅰ
.Ac=0,Re=1
编制（日期）
审核（日期）
会签（日期）
6
最大输入功率
最大输入功率应在额定功率+10%至-5%范围
B
电参数测试仪
分别在标准锅与自配锅内盛锅容积70%的水，加盖，置于电磁灶加热单元中心并接通电源，以最大火力档加热，所测得功率应在要求范围内
IL=Ⅰ
AQL值：4.0
7
功率调整范围
各档功率范围要求：见电磁炉参数附表：表cp -01
B
电参数测试仪
分别在标准锅与自配锅内盛锅容积70%的水，加盖，置于电磁灶加热单元中心并接通电源，以各火力档加热，各档所测得功率应在要求范围内
工作台面上，应标有加热部位的位置标记或图案，及为避免意外烫伤危险的告诫标语。在电磁灶适当位置上，如有必要应标有使用、操作、安装、维修的警告语或标志。
C
目测
19
包装及附件
包装箱无损坏、刮擦、印刷内容正确、完整，箱内附件齐全、摆放正确，打包牢固
C
目测
20
跌落试验
整机包装好经跌落试验后，产品的电气安全及性能应符合要求，产品的外观不应有明显的机械损伤和变形。
IL=Ⅰ
AQL值：4.0
8
卸载性能
经受快速卸载试验后仍能正常工作
A
标准锅
将标准锅注入适量的水，置于电磁灶加热单元中心，以最大加热功率进行加热，以10次/min的频率将锅向上抬高，每次抬高锅底离台面不少于10cm，持续1min，电磁灶工作正常，不因锅体快速离开而损坏
