CHT特殊单管排水系统

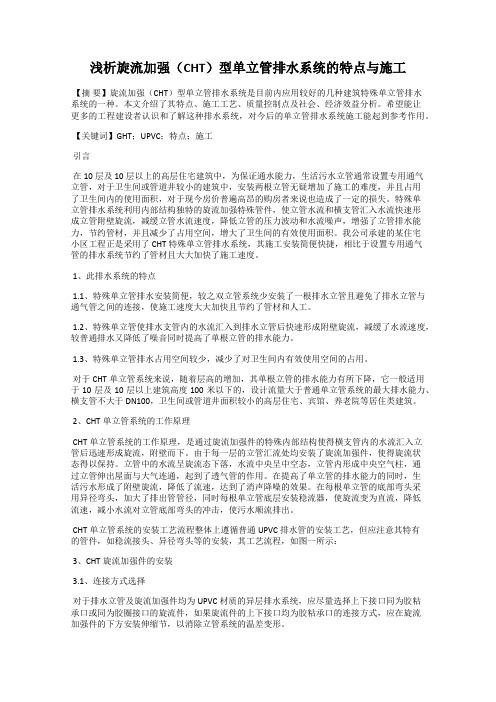

浅析旋流加强（CHT）型单立管排水系统的特点与施工【摘要】旋流加强（CHT）型单立管排水系统是目前内应用较好的几种建筑特殊单立管排水系统的一种。

本文介绍了其特点、施工工艺、质量控制点及社会、经济效益分析。

希望能让更多的工程建设者认识和了解这种排水系统，对今后的单立管排水系统施工能起到参考作用。

【关键词】GHT；UPVC；特点；施工引言在10层及10层以上的高层住宅建筑中，为保证通水能力，生活污水立管通常设置专用通气立管，对于卫生间或管道井较小的建筑中，安装两根立管无疑增加了施工的难度，并且占用了卫生间内的使用面积，对于现今房价普遍高昂的购房者来说也造成了一定的损失。

特殊单立管排水系统利用内部结构独特的旋流加强特殊管件，使立管水流和横支管汇入水流快速形成立管附壁旋流，减缓立管水流速度，降低立管的压力波动和水流噪声，增强了立管排水能力，节约管材，并且减少了占用空间，增大了卫生间的有效使用面积。

我公司承建的某住宅小区工程正是采用了CHT特殊单立管排水系统，其施工安装简便快捷，相比于设置专用通气管的排水系统节约了管材且大大加快了施工速度。

1、此排水系统的特点1.1、特殊单立管排水安装简便，较之双立管系统少安装了一根排水立管且避免了排水立管与通气管之间的连接，使施工速度大大加快且节约了管材和人工。

1.2、特殊单立管使排水支管内的水流汇入到排水立管后快速形成附壁旋流，减缓了水流速度，较普通排水又降低了噪音同时提高了单根立管的排水能力。

1.3、特殊单立管排水占用空间较少，减少了对卫生间内有效使用空间的占用。

对于CHT单立管系统来说，随着层高的增加，其单根立管的排水能力有所下降，它一般适用于10层及10层以上建筑高度100米以下的，设计流量大于普通单立管系统的最大排水能力、横支管不大于DN100，卫生间或管道井面积较小的高层住宅、宾馆、养老院等居住类建筑。

2、CHT单立管系统的工作原理CHT单立管系统的工作原理，是通过旋流加强件的特殊内部结构使得横支管内的水流汇入立管后迅速形成旋流，附壁而下。

关于发布《旋流加强（CHT）型单立管排水系统技术规程》
的公告
佚名
【期刊名称】《工程建设标准化》
【年(卷),期】2010(000)006
【摘要】根据中国工程建设标准化协会建标协字[2009]55号《关于印发2009年工程建设协会标准制订、修订计划（第一批）_的通知》的要求，由中建（北京）
国际设计顾问有限公司和青岛嘉泓建材有限公司等单位编制的《旋流加强（CHT）型单立管排水系统技术规程》，经建筑与市政工程产品应用分会组织审查，现批准发布，编号为CECS271：2010，自2010年7月1日起施行。

【总页数】1页(P47-47)
【正文语种】中文
【中图分类】TU823.1
【相关文献】
1.旋流加强型（CHT）特殊单立管排水系统施工技术 [J], 李秀丽
2.谈 CHT 旋流加强型单立管排水系统应用 [J], 范旭红
3.关于发布《AD型特殊单立管排水系统技术规程》局部修订的公告第79号 [J],
4.关于发布《加强型旋流器特殊单立管排水系统技术规程》的公告 [J],
5.关于发布《集合管型特殊单立管排水系统技术规程》的公告第126号 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

特殊单立管排水系统1、概述特殊单立管排水系统与普通单立管排水系统相比，具有排水水力工况好、通水能力大等优点。

特制配件单立管排水系统是管件特殊，螺旋管单立管排水系统是管件特殊，螺旋管单立管排水系统主要是管材特殊（也有配套管件），CHT型特殊单立管排水系统管材和管件都特殊。

2、设计选用要点1）、基本要求（1）一般特制配件特殊单立管排水系统应有上部特制配件和下部特制配件。

上部特制配件和下部特制配件应配套使用。

CHT特殊单立管系统由螺旋DVLP（及螺旋VP）管材和CHT细长接头、CHT底部接头组成。

（2）上部特制配件主要有以下产品。

混流器——又称混合器，内设有挡板的上部特制配件。

环流器——内设有内管的上部特制配件。

旋流器——又称环旋器，横支管以切线方向接入的上部特制配件。

侧流器——支管从上部接入的上部特制配件。

管旋器——外形似管段，直径比排水立管稍粗的上部特制配件。

CHT细长接头——CHT细长接头内有回转叶片；使螺旋水流经过接头不断流；CHT细长接头可使多个横支管及立管的排水，通过接头漏斗状内壁的诱导，顺畅地合流；横支管的排水，通过回转叶片产生回旋力，流入单立管；避免引起水舌现象。

（3）下部特制配件主要有以下产品：跑气器——内有凸块以促进气水分离的下部特制配件。

角笛式弯头——出口处管径大于入口处管径，外形似角笛的弯头。

大曲率异径弯头CHT底部接头——其剖面为蛋形；在最下部的弯管中，使用了蛋形的底部接头。

排水因蛋形而顺畅流过，能够形成充分的空气层，防止水跃现象。

（4）上部特制配件应根据设置地点、空间尺寸、横支管数量和接入方向等条件选用；下部特制配件应根据上部特制配件类型、立管底部空间位置、排出管和排水横支管管径等条件选用。

（5）当上部特制配件为混流器时，下部特制配件采用跑气器当上部特制配件为环流器、旋流器、侧流器或管旋器时，下部特制配件可采用角笛式弯头、大曲率异径弯头。

（6）上部特制配件和下部特制配件的材质应与排水管道的材质相同。

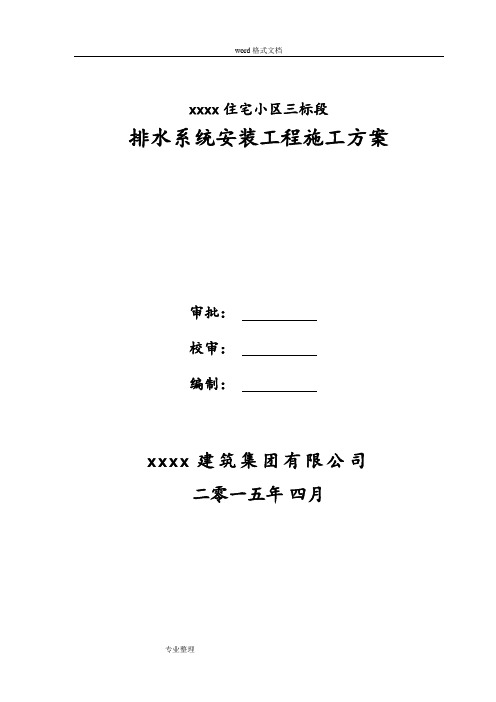

xxxx住宅小区三标段排水系统安装工程施工方案审批：校审：编制：xxxx建筑集团有限公司二零一五年四月目录一、工程概况 (3)二、编制依据 (3)2.1 编制依据 (3)2.2 采用标准及图集 (3)三、施工准备 (4)3.1 施工准备工作计划 (4)四、系统概述 (4)4.1 生活污水系统 (4)4.2 压力废水系统 (6)五、主要施工方法及技术措施 (7)5.1生活污水系统安装 (7)5.1.1 施工程序 (7)5.1.2 一般规定 (7)5.1.3 材料 (8)5.1.4 材料储运与存放 (9)5.1.5 排水铸铁管、CHT特殊管件及普通管件连接与安装 (9)5.2 压力废水系统安装 (13)5.2.1 管网安装 (13)5.2.1 设备安装 (15)5.2.2 设备调试 (16)5.3 试验 (18)5.3.1 通球试验 (18)5.3.2 灌水试验 (18)六、系统验收 (19)6.1 一般规定 (19)6.2 系统验收 (20)七、安全文明施工措施 (23)7.1 安全管理体系图 (23)7.2 文明施工目标 (23)7.3 安全目标 (23)7.4 安全文明保证措施 (23)7.4.1施工机具的安全防护 (23)7.4.2高空作业的安全防护 (24)7.4.3消防保卫管理 (24)7.4.4施工用电安全措施 (24)7.4.5安全管理制度 (24)7.4.6文明施工措施 (25)7.4.7 成品保护及保卫 (26)7.4.8环境保护 (26)xxxx住宅小区三标段生活排水系统安装工程专项施工方案一、工程概况本标段排水系统包括5#楼、7#楼、会所生活污水系统和地库压力废水系统。

二、编制依据2.1 编制依据由业主提供的招标文件和技术规范说明书由业主提供的由x省城市规划设计研究总院有限公司设计的给排水工程图纸国家现行的质量检验评定标准与有关施工验收规范。

2.2 采用标准及图集建筑给水排水设计规范 GB50015-2003（2009年版）建筑给水排水及采暖工程施工质量验收规范 GB50242-2002给水排水管道工程施工及验收规范 GB50268-2008风机、压缩机、泵安装工程施工及验收规范 GB 50275-2010排水用柔性接口铸铁管、管件及附件 GB/T 12772-2008低压流体输送用焊接钢管 GB/T 3091-2008建筑排水柔性接口铸铁管管道工程技术规程 CECS168：2004旋流加强(CHT)型单立管排水系统技术规程 CECS271：201013S409 建筑生活排水柔性接口铸铁管道与钢塑复合管道安装14S307 住宅厨、卫给水排水管道安装10SS410 建筑特殊单立管排水系统安装03S402 室内管道支架及吊架S4-2004 室内给水排水管道及附件安装08S305 小型潜水排污泵选用及安装相关产品、设备的施工技术要求。

特殊单立管排水系统一、系统概述特殊单立管排水系统（special single stack drainage system）——排水立管分别采用特殊管件、特殊管材或同时采用特殊管件、特殊管材的单根立管的排水系统。

主要包含以下几种大类：1）、苏维托单立管排水系统（sovent single stack drainage system）——上部特殊管件采用苏维托的特殊单立管排水系统，简称苏维托系统。

2）、旋流器单立管排水系统（single stack drainage system with cyclone joint）——上部特殊管件采用旋流器的特殊单立管排水系统，简称旋流器系统。

3）、加强型旋流器单立管排水系统（strengthening cyclone single stack system）——上部特殊管件采用加强型旋流器的特殊单立管排水系统，简称加强型旋流器系统。

4）、螺旋管单立管排水系统（single stack drainage system with spiral ribs）——排水立管采用硬聚氯乙烯（PVC-U）螺旋管，上部特殊管件采用普通型旋流器（旋转进水型管件）或中空壁的特殊单立管排水系统。

简称螺旋管系统。

有内螺旋单立和中空螺旋单立两种系统。

综述：是建筑区管网排水系统的一种。

也就是说建筑管网排水是由一根管道实现，采用了特殊管件在一根管道中实现了既排水又通气。

此为新工艺，主用于大于等于10层的多层、高层建筑，将取代高层所用的普通双立管排水系统（排水立管和通气立管两根管道组成）。

二、特殊单立管系统优势三、发展历史与前景特殊单立管系统技术起源于欧洲，欧美和日本应用将近三、四十年，采用1969年从瑞士引进的SOUBENTO技术，在多年实际的使用中不断进行技术改进，特殊单立管排水系统在日本被广泛应用于高层住宅楼、宾馆、医院等各种场所，使用情况良好。

待引进国内后，针对实际排水情况，加大了接头内径，调整了叶片角度，符合最大的立管通水能力以不破坏器具水封为前提，并控制水封损失值在25mm以下，管内空气正负压在±40mmAq以内，为可容许的范围内所达到的最大排水量，完全达到超高层建筑的排水要求。

特殊单立管排水系统底部配置设置变径弯头或泄压管，一般认为旋流器系统配置变径弯头，苏维托系统配置泄压管，变径弯头和泄压管究竟哪个更好些，现在尚无比较，难分优劣。

1 变径弯头变径弯头又称异径弯头，弯头的进出口管径不一，如图1所示。

一般进口为DN100，出口为DN125或DN150，变径弯头往往不是单一性能的弯头，还具有其他性能，主要有：(1) 大曲率半径。

曲率半径与进口管径之比在3以上，有的可到4.(2) 变断面。

即弯头从进口至出口断面不都是呈圆形，而是转化为蛋形、椭圆形，这有利于改善水流条件。

(3) 设置导流叶片。

目前直接在弯头内设置导流叶片的不多，而在变径弯头上方设置有导流叶片短管的有一定案例。

导流叶片短管一般称为整流接头、稳流接头或直流接头。

作用是将旋流器形成的旋流在进入弯头前调整为直流，如CHT 系统。

图1 变径弯头变径弯头的材质有铸铁和塑料两种，塑料制品为防杂物冲击而损坏，可在弯头底部适当加厚。

另一种变径弯头不采用管径渐变方式，是在弯头上端讯即放大，以达到缓解水跃，消除塞水的目的。

2 泄压管泄压管由竖向管段和横向管段组成，竖向管段在适当位置与排水立管连接，横向管段在适当位置与排出管或横干管连接，连接点采用45°斜三通。

如图2所示。

图2 泄压管连接1排水立管 2泄压管 3排水横干管泄压管有两个功能，主功能是泄压，因为排水立管底部由于水流方向改变，由于流速不同，也由于位能转化为势能，造成立管底部水跃和壅水现象，阻断了空气通道，立管底部形成正压，而设置了泄压管，正压可以通过泄压管得到释放。

泄压管第二个功能是排水，底层卫生器具排水如不单独排出时，可接入泄压管的竖向管段或横向管段，如图3、图4所示。

图3 底层卫生器具排水管接入泄压管竖向管段1排水立管 2泄压管 3卫生器具 4楼板图4 底层卫生器具排水管接入泄压管横向向管段1排水立管 2泄压管 3卫生器具 4楼板泄压管从跑气器转化而来，苏维托系统刚采用时，系统的上部特殊管件采用苏维托，下部特殊管件就采用跑气器，跑气器构造如图5所示，安装如图6所示。

高层建筑特殊单立管排水系统探析【摘要】本文首先分析高层建筑采用特殊单立管排水系统的优势，随后简要探析了高层建筑特殊单立管排水的系统分类、最大排水流量确定方法、选用原则、设计要点及施工阶段需要注意的细节安装要点。

由于字数要求不能重点详述，简要发表的个人拙见，仅供同行参考，对论述不到之处欢迎批评指正。

【关键词】高层建筑、特殊单立管排水系统、最大排水量、原则、设计、施工【abstract 】this paper firstly analyzes the special ChanLi tube high-rise building drainage system of advantage, then briefly discusses the special ChanLi tube high-rise building drainage system of categories, maximum drainage discharge determination method, choose principles, main points of design and construction phase need to pay attention to the details of the installation points. Due to the requirements cannot count on details, briefly published personal humble opinion, only for reference to fellow, discusses the place of less than to welcome criticism and corrections.【key words 】high-rise buildings, special ChanLi tube drainage system and a maximal displacement, principle, design and construction社会经济的飞速发展，促进了城市建设的勃勃生机，大量高层建筑巍然耸立成为城市一道亮丽的风景线。

CHT旋流加强型特殊管件单立管排水系统施工工法CHT旋流加强型特殊管件单立管排水系统施工工法一、前言CHT旋流加强型特殊管件单立管排水系统施工工法是一种用于建筑物排水系统的新型施工工法。

其特点是采用旋流加强型特殊管件，利用旋流原理充分提高排水能力，使排水系统更加高效稳定。

本文将介绍该工法的工艺原理、施工工艺和质量控制等关键信息，以及经济技术分析和工程实例。

二、工法特点1. 提高排水能力：通过采用旋流加强型特殊管件，能够提高排水速度和排水能力，有效避免管道堵塞。

2. 降低施工难度：采用单立管排水系统，减少了管道的数量和长度，简化了施工难度。

3. 节约空间：由于采用单立管排水系统，可以节约建筑物内部空间，提高使用效率。

4. 环保安全：旋流加强型特殊管件采用优质材料制造，无毒无味，使用安全可靠，符合环保要求。

三、适应范围CHT旋流加强型特殊管件单立管排水系统适用于各类建筑物的排水系统，尤其适用于高层建筑和大型商业综合体等需要排水能力较高的场所。

四、工艺原理CHT旋流加强型特殊管件单立管排水系统的工艺原理基于旋流原理。

通过旋流加强型特殊管件的设计和布置，使得排水水流在管道内形成旋涡流动，提高排水速度和排水能力。

同时，对施工工法与实际工程之间的联系和采取的技术措施进行分析和解释，确保工法的理论依据和实际应用的有效性。

五、施工工艺1. 布置管道：根据设计要求，确定管道布置方案，确定管道走向和位置。

2. 安装旋流加强型特殊管件：根据设计要求和工艺规范，安装旋流加强型特殊管件，确保其位置准确，并进行严密连接。

3. 连接管道：将各个管件连接起来，保证连接处严密无漏水。

4. 固定管道：使用适当的固定设备将管道牢固固定。

5. 完善配管：进行必要的配管工作，如接入下水道、接入雨水收集系统等。

6. 进行试验：按照规范要求，进行压力测试和密封性检测，确保施工质量达到设计要求。

六、劳动组织根据施工需要，合理组织劳动力，确保施工进度和质量。

CHT旋流加强型特殊管件单立管排水系统施工工法CHT旋流加强型特殊管件单立管排水系统施工工法一、前言CHT旋流加强型特殊管件单立管排水系统施工工法是一种高效、可靠的排水系统施工方法。

本文将对该工法的工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例进行详细介绍。

二、工法特点1. 高效节能：该工法采用了CHT旋流加强型特殊管件，能够有效提高排水效率，节省能源消耗。

2. 环保可持续：工法中使用的特殊管件符合环保标准，使用寿命长，减少了对环境的污染。

3. 施工简便：工法采用单立管排水系统，减少了安装工艺，简化了施工流程。

4. 排水性能优越：经过测试和实际应用，该工法的排水性能优越，能够满足各类建筑物的排水需求。

三、适应范围1. 住宅小区：适用于住宅小区的排水系统建设，能够快速排水，解决排水问题。

2. 商业综合体：对于商业综合体的大量排水需求，该工法能够有效应对，提高排水效率。

3. 工业厂房：适用于工业厂房的排水系统建设，能够满足高强度、大流量的排水要求。

四、工艺原理CHT旋流加强型特殊管件单立管排水系统采用旋流增强分流的原理，通过旋转流体使废水浑浊物质沉积，提高排水效率。

同时，特殊管件的结构和材料选择保证了系统的可靠性和稳定性。

五、施工工艺1. 施工准备：制定施工计划，组建施工队伍，准备所需的材料、工具和机具设备。

2. 安装特殊管件：根据设计要求和施工图纸，安装CHT旋流加强型特殊管件。

3. 安装排水管道：根据设计要求和施工图纸，安装排水管道，确保管道的牢固性和密封性。

4. 连接排水设备：将排水管道与排水设备连接，如马桶、浴缸等，并进行密封处理。

5. 系统测试与调试：完成施工后，进行系统测试和调试，确保排水系统的正常运行。

六、劳动组织1. 设立施工组织架构，明确各个岗位的职责和权限。

2. 合理分工，科学调配劳动力，提高施工效率。

3. 加强施工人员的培训和技能提升，确保施工质量。

特殊单立管排水系统底部配置设置变径弯头或泄压管，一般认为旋流器系统配置变径弯头，苏维托系统配置泄压管，变径弯头和泄压管究竟哪个更好些，现在尚无比较，难分优劣。

1 变径弯头变径弯头又称异径弯头，弯头的进出口管径不一，如图1所示。

一般进口为DN100，出口为DN125或DN150，变径弯头往往不是单一性能的弯头，还具有其他性能，主要有：(1) 大曲率半径。

曲率半径与进口管径之比在3以上，有的可到4.(2) 变断面。

即弯头从进口至出口断面不都是呈圆形，而是转化为蛋形、椭圆形，这有利于改善水流条件。

(3) 设置导流叶片。

目前直接在弯头内设置导流叶片的不多，而在变径弯头上方设置有导流叶片短管的有一定案例。

导流叶片短管一般称为整流接头、稳流接头或直流接头。

作用是将旋流器形成的旋流在进入弯头前调整为直流，如CHT 系统。

图1 变径弯头变径弯头的材质有铸铁和塑料两种，塑料制品为防杂物冲击而损坏，可在弯头底部适当加厚。

另一种变径弯头不采用管径渐变方式，是在弯头上端讯即放大，以达到缓解水跃，消除塞水的目的。

2 泄压管泄压管由竖向管段和横向管段组成，竖向管段在适当位置与排水立管连接，横向管段在适当位置与排出管或横干管连接，连接点采用45°斜三通。

如图2所示。

图2 泄压管连接1排水立管 2泄压管 3排水横干管泄压管有两个功能，主功能是泄压，因为排水立管底部由于水流方向改变，由于流速不同，也由于位能转化为势能，造成立管底部水跃和壅水现象，阻断了空气通道，立管底部形成正压，而设置了泄压管，正压可以通过泄压管得到释放。

泄压管第二个功能是排水，底层卫生器具排水如不单独排出时，可接入泄压管的竖向管段或横向管段，如图3、图4所示。

图3 底层卫生器具排水管接入泄压管竖向管段1排水立管 2泄压管 3卫生器具 4楼板图4 底层卫生器具排水管接入泄压管横向向管段1排水立管 2泄压管 3卫生器具 4楼板泄压管从跑气器转化而来，苏维托系统刚采用时，系统的上部特殊管件采用苏维托，下部特殊管件就采用跑气器，跑气器构造如图5所示，安装如图6所示。
